G(LB)系列单螺杆泵的维护保养和检修注意事项一、维护保养和检修:1.润滑:能使泵长期可靠工作的先决条件—应使泵有良好的润滑。

泵轴承和传动轴,万向节头处采用锂基润滑脂,在北方寒冷地区野外工作,则应采用低温润滑脂。

输送食品的泵,与介质接触的零件应采用食品润滑脂。

万向节头处,如橡胶套破损,密封圈损坏,需要更换密封件,重新加入润滑脂。

清洗、保养轴承腔室后,需重新加入润滑脂,充填量以充满轴承壳体空间的1/4-1/3为宜。

2单螺杆泵的拆卸步骤如下:a.泵在拆卸前先行脱离动力端,防止人身事故发生。

b.拆卸泵头:拆下泵头固定螺母,拉出泵头。

如无泵头而只有输出法兰的泵可不用拆下法兰,便于下一步拉出定子,需要更换定子时再拆下此法兰。

c.拧出四根拉紧螺栓的螺母,拆下压出室;d.边旋转边拉出定子;e.拆卸转子、传动轴先拆下吸入室三通。

打开万向联轴节密封套后,拆出销轴或万向节。

接下来分离开转子、万向轴、传动轴等零件。

以上为进行日常保养或更换定子、转子必须进行的工作,若要全部拆卸时,还应进行下列步骤:f.拆下半联轴器或皮带轮;g.打开园螺母制动垫圈的止动舌,拧出圆螺母;h.将输入轴连同密封箱一起拆下,再进一步解体。

i.拆卸传动轴与填料密封组合卸下轴承盖,将传动轴从传动轴壳体中抽出,取出填料密封。

对采用机械密封的泵则要非常小心翼翼地进行,否则会造成动、静环碰碎。

j.拆开后的泵应仔细进行清洗,及时更换易损零件;万向联轴节和轴承更换上新润滑脂。

然后进行组装。

k.重新装泵前应做好各项更换、维修的准备工作,严格检查待装零件的质量,清洗是否干净,外表是否损坏。

装配的步骤正好与拆卸相反。

l.主动轴装入后,应转动自如,无卡阻。

m.在装配填料密封时,注意调整不要过紧。

待试车时逐步压紧,以滴漏为准。

如机械密封则应注意动、静环上无杂质,并涂上润滑脂。

n.万向节头处应检查密封圈(或橡胶套)是否损坏。

在空腔内是否充满润滑脂。

o.安装定子时,橡胶表面涂以合适润滑剂( 包括转子),有利于安装及试运转。

江大泵业G型螺杆泵说明

江大泵业G型螺杆泵说明

目录CONTENTSCNF不锈钢浓浆泵CNFThick stainless steel pump一、结构与特点One、Structure and features二、规格和性能表Two、Specifications and Performance TableG型单螺杆泵G single screw pump一、概述One、General二、结构特征与工作原理Two、Structural characteristics and working principle三、性能参数及技术参数Three、Performance parameters and technical parameters四、泵零件材料选择Four、Pump components materials selection五、装配与装卸Five、Assembly and handling六、安装Six、Installation七、启动、运转和停机Seven、Start, run and stop installation八、一般故障及排除方法Eight、General failure and troubleshooting九、泵的性能参数Nine、Pump performance parameters十、G型单螺杆泵外形尺寸Ten、G single screw dimensionsGNF不锈钢浓浆泵GNFThick stainless steel pump一、原理和特点One、Structure and features我厂生产的CNF系列单螺杆浓浆泵属于容积式泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。

其工作原理是:当电动机带动泵转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室,螺杆每转一周,密封腔中的液体向前推进一个螺距,随着螺杆的连续转动,液体以螺旋形式从一个密封腔压向另一个密封腔,最后挤出泵体。

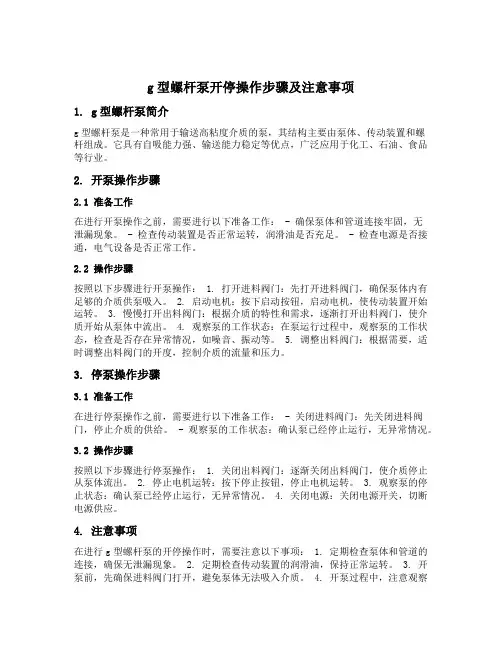

g型螺杆泵开停操作步骤及注意事项

g型螺杆泵开停操作步骤及注意事项

g型螺杆泵开停操作步骤及注意事项1. g型螺杆泵简介g型螺杆泵是一种常用于输送高粘度介质的泵,其结构主要由泵体、传动装置和螺杆组成。

它具有自吸能力强、输送能力稳定等优点,广泛应用于化工、石油、食品等行业。

2. 开泵操作步骤2.1 准备工作在进行开泵操作之前,需要进行以下准备工作: - 确保泵体和管道连接牢固,无泄漏现象。

- 检查传动装置是否正常运转,润滑油是否充足。

- 检查电源是否接通,电气设备是否正常工作。

2.2 操作步骤按照以下步骤进行开泵操作: 1. 打开进料阀门:先打开进料阀门,确保泵体内有足够的介质供泵吸入。

2. 启动电机:按下启动按钮,启动电机,使传动装置开始运转。

3. 慢慢打开出料阀门:根据介质的特性和需求,逐渐打开出料阀门,使介质开始从泵体中流出。

4. 观察泵的工作状态:在泵运行过程中,观察泵的工作状态,检查是否存在异常情况,如噪音、振动等。

5. 调整出料阀门:根据需要,适时调整出料阀门的开度,控制介质的流量和压力。

3. 停泵操作步骤3.1 准备工作在进行停泵操作之前,需要进行以下准备工作: - 关闭进料阀门:先关闭进料阀门,停止介质的供给。

- 观察泵的工作状态:确认泵已经停止运行,无异常情况。

3.2 操作步骤按照以下步骤进行停泵操作: 1. 关闭出料阀门:逐渐关闭出料阀门,使介质停止从泵体流出。

2. 停止电机运转:按下停止按钮,停止电机运转。

3. 观察泵的停止状态:确认泵已经停止运行,无异常情况。

4. 关闭电源:关闭电源开关,切断电源供应。

4. 注意事项在进行g型螺杆泵的开停操作时,需要注意以下事项: 1. 定期检查泵体和管道的连接,确保无泄漏现象。

2. 定期检查传动装置的润滑油,保持正常运转。

3. 开泵前,先确保进料阀门打开,避免泵体无法吸入介质。

4. 开泵过程中,注意观察泵的工作状态,及时发现异常情况并采取措施。

5. 调整出料阀门时,应逐渐调整,避免突然改变流量和压力。

拆装水泵的操作流程及注意事项

拆装水泵的操作流程及注意事项

拆装水泵的操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、拆装水泵前的准备工作1. 准备工具:根据水泵的型号和结构,准备好相应的拆装工具,如扳手、螺丝刀、钢丝钳等。

G型系列单螺杆泵使用说明书

G型系列单螺杆泵使用说明书

G型系列单螺杆泵使用说明书一、概述单螺杆泵在国外多数称“莫诺泵”《MONOPUMPS》,德国称为“偏心转子泵”。

它最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高,这是其它任何泵种所不能替代的。

单螺杆泵是按迴转啮合容积式原理工作的。

主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推动流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。

单螺杆泵每级的输出压力为0.6MPA,扬程60M,自吸高度一般在6M,适用于输送高粘度流体和含有硬质悬浮颗粒介质或含有纤维介质流体。

输送介质温度80℃(特殊要求可达150℃)。

单螺杆泵零件少,结构紧凑,体积小,维修简便。

转子和定子是本泵的易损件。

二、型号意义F G 35——1表示级数螺杆名义直径G系列单螺杆泵F表示泵体和内零件全部为不锈钢无字母泵体为铸铁其其内部零件为不锈钢三、螺杆泵的优点及应用范围a)在负压下也能输送含有气体的介质。

b)可输送含有硬质悬浮颗粒介质或含有纤维介质流体。

c)自吸性能好,吸入性能好。

d)可反向输送。

e)输送非常粘稠的,含水的所有介质。

f)进口带喂料斗,连杆带搅龙,可输送不能自流的高粘稠介质。

g)广泛应用于环境保护处理工程、船舶工业、石油工业、医药、日化、建筑业等物料的输送。

四、操作注意事项a)开机前必须先确定运转方向,不得反转。

b)严禁在无介质情况下空运转,以免损坏定子。

c)新安装或停机数天后的泵,不能立即起动,应先向泵体内注入适量机油,再用管钳扳动几转后才可起动。

4、输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶剂进行冲洗,防止阻塞,以免下次起动困难。

d)冬季应排除积液,防止冻裂。

e)使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封。

6、在运行中发生异常情况,应立即停车检查原因,排除故障。

五、故障原因及排除方法。

螺杆泵的拆卸方法

螺杆泵的拆卸方法

螺杆泵的拆卸方法
螺杆泵是一种常用的工业泵,用于输送高黏度、高温、高压的介质。

在泵的使用过程中,由于零部件的摩擦损耗或其他原因,泵可能需要进行拆卸维修或更换零部件。

下面介绍螺杆泵的拆卸方法。

1. 准备工作
在拆卸之前,需要做好准备工作。

首先是关闭进出口阀门,排空泵内介质。

然后断开电源或气源,将泵与管道分离,清除周围杂物,防止灰尘等进入泵内。

2. 拆卸螺杆泵
螺杆泵的拆卸需要格外小心,因为泵内的零部件精度高,易受损坏。

首先拆卸泵的吸入管道和出口管道,拆卸联轴器和电机。

然后打开泵的进出口盖板,将泵的转子组件取出,并将螺杆轴承逐个拆卸。

最后,拆卸泵的外壳和法兰,将泵的所有零件清洗干净,检查是否有损坏和磨损。

3. 更换零部件
检查泵的零部件是否有损坏和磨损,若有,需要更换。

更换时要注意零部件的型号和规格,以保证泵的性能。

更换后,需要将零部件组装起来,并进行校验和测试。

4. 安装螺杆泵
组装完成后,需要将泵安装回原位。

在安装时,要注意泵的进出口方向和管道的连接方式。

安装好泵后,需要检查泵的电机和联轴器是否正常,以及管道是否密封。

螺杆泵的拆卸方法需要小心谨慎,操作人员需要具备相关的技能和经验。

在拆卸过程中,注意保护泵的零部件,防止损坏,以确保泵的性能和安全。

单螺杆泵如何拆卸?应注意什么?

单螺杆泵如何拆卸?应注意什么?

单螺杆泵如何拆卸?应注意什么?单螺杆泵是一种常用的正向位移泵,在工业生产中起侧紧要的作用。

但是,在设备运行确定时间后,需要进行维护和修理或更换泵体、螺杆等部件时,就需要对单螺杆泵进行拆卸。

那么,单螺杆泵拆卸的过程中需要注意哪些事项?下面我们来认真了解一下。

一、拆卸前的准备工作在拆卸单螺杆泵前,需要做好以下准备工作:1.关闭泵和管道在拆卸单螺杆泵前,确定要先关闭泵和管道上的调整阀门和隔离阀门,防止液体在拆卸过程中流失或造成人员损害。

2.排空管道排空管道可以防止在泵停止运行后,高粘度液体残留在泵体和管道中,对下一次运行产生不良影响。

3.确定维护和修理方案在开始拆卸之前,要明确维护和修理方案,了解维护和修理的实在内容。

假如需要更换或维护和修理的部件较多,建议提前准备好备件,以免因无法适时购买或运输而耽搁工期。

4.准备工具和装备拆卸过程中需要用到各种工具,如螺丝刀、扳手等,确定要准备好。

此外,还需要准备好安全工具,如手套、护目镜等。

二、拆卸步骤1.拆卸进口管和出口管先用扳手将进口管和出口管拧下,然后拆卸法兰盘。

在拆卸法兰盘时,要先将法兰盘螺丝拆下来,然后按次序拆下法兰盘和密封圈。

2.拆卸波纹管和管卡拆卸波纹管和管卡时,需要先将管卡的螺丝拧松,把波纹管拉出来,并清洗干净。

3.拆卸泵盖和泵体拆卸泵盖需要用扳手把泵盖上的螺丝拧下来,然后用橡皮榔头轻敲泵盖,使泵盖松动后拆除。

拆卸泵体时,先拆除轴承座、旋转件和螺杆,再用扳手拆卸泵体。

在拆卸螺杆时,要注意螺杆的次序和方向,以免拆错。

4.清洗全部拆卸后的部件都要进行清洗,包括泵体、螺杆、轴承座、密封圈等。

清洗时,应选用合适的清洗剂,避开对零部件造成损伤。

5.组装清洗完成后,开始进行组装。

组装时,要注意各部件的位置和方向,确保安装正确。

在安装法兰盘和密封圈时,要特别当心,避开产生漏液。

三、注意事项在单螺杆泵拆卸的过程中,要注意以下事项:1.安全第一拆卸过程中,确定要注意安全,穿戴好安全装备。
