mems微镜制造工艺

mems微镜制造工艺

mems微镜制造工艺
MEMS(Micro-Electro-Mechanical Systems,微电子机械系统)是
指一类非常小的微机械系统,其中整合了微型机械组件、传感器、执
行器以及控制电子元件,一些MEMS系统的尺寸甚至比丝线还要小。

而MEMS微镜则是一种高精度的纳米级仿生微机械产品,运用在工业制造、生物医学、光学显示等多个领域,现在,我们来了解一下MEMS微镜的
制造工艺。

1.芯片加工:MEMS的主体部分是芯片,由于MEMS设备多为半导
体材料制成,因此需要使用光刻法进行制造。

首先需要准备一块晶圆,在分层光刻机上进行曝光和光刻,最终得到芯片的图案。

2.沉积:经过光刻后,需要进行沉积工艺,利用气相沉积技术将
金属、氧化物等物质沉积到芯片表面,从而实现了器件的制造。

3.干法刻蚀:利用干法刻蚀技术将不需要的金属膜除去,得到MEMS芯片的设计结构。

4.腐蚀:进行湿法腐蚀的原因是为了实现器件的表面光滑处理。

利用一种酸性液体进行腐蚀,使得芯片表面丝滑光洁,以便于后续的
制造。

5.封装:对芯片进行封装是为了保护器件免于粒子和腐蚀物的侵蚀,并且在器件之间和芯片外界之间形成通道和管路,传输光和电信号。

6.系统集成:最后将MEMS芯片与光学系统或者电子系统集成,
达到 MEMS微镜的功能。

需要强调的是,MEMS微镜的制造过程极其精密,其中的操作最大误差仅为数微米,可以说是“工程师的急救包”,在许多领域的创新
和科学研究方面都起着重要作用,未来的MEMS微镜将会更加精微、灵
活和具有丰富的功能。

mems典型工艺流程

mems典型工艺流程

mems典型工艺流程MEMS(微机电系统)是一种的技术,将微机电技术与集成电路技术相结合,制造出微小尺寸的机械系统和传感器。

在MEMS的制造过程中,需要经过一系列的工艺流程。

下面将介绍一般MEMS的典型工艺流程。

首先,MEMS的工艺流程通常从硅片的制备开始。

通常采用的是单晶硅片,其表面经过化学洗涤和高温氧化处理,以去除杂质和形成氧化硅层作为基底。

接下来是光刻工艺。

这一步骤通过将光刻胶涂覆在硅片上,然后使用特定的光掩膜进行照射,从而在光刻胶上形成需要的图案。

通过光刻工艺,可以制造出细小的结构和器件形状。

然后是刻蚀工艺。

刻蚀工艺使用化学或物理方法,将不需要的硅片或氧化层材料进行去除。

根据需要,可以采用湿法刻蚀或干法刻蚀。

刻蚀后,可以得到所需的MEMS结构和通道。

接下来是薄膜沉积工艺。

薄膜沉积工艺是将需要的材料沉积到硅片表面,以形成薄膜层。

这种工艺可以用于制造电极、传感器和阻尼材料等。

根据需要,可以采用热氧化、电镀或化学气相沉积等方法进行薄膜沉积。

然后是光刻和刻蚀重复多次的步骤。

这是因为MEMS设备通常需要复杂的结构,需要多次重复进行光刻和刻蚀,以形成所需的形状和结构。

这一步骤可能需要多次光刻胶涂覆、暴露和刻蚀,以实现所需的器件形状和功能。

最后是封装工艺。

封装工艺将制造好的MEMS器件封装到适当的壳体中,保护器件免受外界环境的干扰。

封装工艺可根据具体情况选择不同的方法,例如焊接、粘接或压接等。

总的来说,MEMS的典型工艺流程包括硅片制备、光刻、刻蚀、薄膜沉积、光刻和刻蚀重复多次以及封装。

通过这些工艺步骤,可以制造出各种微小尺寸的MEMS结构和传感器。

MEMS的制造工艺流程非常复杂,需要对微纳米材料和工艺参数进行精确控制和处理。

这些MEMS器件在航天、汽车、医疗和消费电子等领域具有广泛的应用前景。

MEMS的发展及其加工技术简介

MEMS的发展及其加工技术简介

MEMS的发展及其加工技术简介MEMS的发展及其加工技术简介一、引言随着科学的进一步发展,人类社会正向人性化、多元化的方向发展。

由此孕育而生的多元化技术已经蓬勃发展。

MEMS的出现和发展既是建立在多学科基础之上产生的交叉性学科和技术,它的出现必将为工业技术带来巨大的变革。

微小型化始终是当代科学技术发展的重要方向。

微电子技术的发展,不仅使计算机与信息技术等领域面貌一新,而且在许多领域引发了一场微小型化的革命。

以加工微米/纳米机构和系统为目的的微米/纳米技术在此背景下应运而生。

一方面,人们利用物理、化学方法将原子和分子组装起来,形成有一定功能的微米/纳米结构;另一方面,人们利用精细加工手段加工出微米/纳米结构。

前者导致了纳米生物学、纳米化学等边缘学科的产生;后者在小型机械制造领域开始了一场革命,导致了MEMS 技术的出现。

二、MEMS 技术的国内外发展概况MEMS是典型的多学科交叉的前沿性研究领域,不仅与微电子学密切相关,还与现代光学、气动力学、流体力学、热学、声学、磁学、自动控制、仿真学和材料科学等相互交叉、渗透和综合,几乎涉及到自然与工程科学的所有领域。

MEMS 的主要研究内容是建立在MEMS理论基础和技术基础之上对MEMS设计技术、MEMS 材料、MEMS微细加工及MEMS的应用领域的研究。

MEMS的发展史,最早可追朔到19 世纪。

1962 年,第一个硅微压力传感器问世,其后开发出尺寸为50~500μm的齿轮、气动涡轮、联接件等微机构。

70年代后,美国学者提出了基于硅半导体材料的微机械的设想。

1988年美国加州大学伯克利分校Muller 研究小组发明了转子直径为60~100μm 的硅静电电机,在当时引起很大轰动,它表明了应用硅微加工技术制造微小可动结构的可行性,与集成电路兼容制造微小系统的优势。

同期,MIT、Berkely、Stand—ford等大学和AT&T及NSF 的15名科学家向美国政府提出MEMS研究建议。

(完整版)MEMS的主要工艺类型与流程

(完整版)MEMS的主要工艺类型与流程

MEMS的主要工艺类型与流程(LIGA技术简介)目录〇、引言一、什么是MEMS技术1、MEMS的定义2、MEMS研究的历史3、MEMS技术的研究现状二、MEMS技术的主要工艺与流程1、体加工工艺2、硅表面微机械加工技术3、结合技术4、逐次加工三、LIGA技术、准LIGA技术、SLIGA技术1、LIGA技术是微细加工的一种新方法,它的典型工艺流程如上图所示。

2、与传统微细加工方法比,用LIGA技术进行超微细加工有如下特点:3、LIGA技术的应用与发展4、准LIGA技术5、多层光刻胶工艺在准LIGA工艺中的应用6、SLIGA技术四、MEMS技术的最新应用介绍五、参考文献六、课程心得〇、引言《微机电原理及制造工艺I》是一门自学课程,我们在王跃宗老师的指导下,以李德胜老师的书为主要参考,结合互联网和图书馆的资料,实践了自主学习一门课的过程。

本文是对一学期来所学内容的总结和报告。

由于我在课程中主讲LIGA技术一节,所以在报告中该部分内容将单列一章,以作详述。

一、什么是MEMS技术1、MEMS的概念MEMS即Micro-Electro-Mechanical System,它是以微电子、微机械及材料科学为基础,研究、设计、制造、具有特定功能的微型装置,包括微结构器件、微传感器、微执行器和微系统等。

一般认为,微电子机械系统通常指的是特征尺度大于1μm小于1nm,结合了电子和机械部件并用IC集成工艺加工的装置。

微机电系统是多种学科交叉融合具有战略意义的前沿高技术,是未来的主导产业之一。

MEMS技术自八十年代末开始受到世界各国的广泛重视,主要技术途径有三种,一是以美国为代表的以集成电路加工技术为基础的硅基微加工技术;二是以德国为代表发展起来的利用X射线深度光刻、微电铸、微铸塑的LIGA( Lithograph galvanfomung und abformug)技术,;三是以日本为代表发展的精密加工技术,如微细电火花EDM、超声波加工。

MEMS工艺(表面硅加工技术)

MEMS工艺(表面硅加工技术)

D、横向腐蚀形成空腔
腐蚀掉SiO2形成空腔,即得到多晶硅桥式可活动 的硅梁
五、影响牺牲层腐蚀 的因素
牺牲层厚度 腐蚀孔阵列
多晶
LT
塌陷和粘连及防止方法
酒精、液态 置换水; 酒精、液态CO2置换水; 依靠支撑结构防止塌陷。 依靠支撑结构防止塌陷。
六、表面微加工特点及关键 技术
表面微加工过程特点:
ASSEMBLY INTO PACKAGE
PACKAGE SEAL
FINAL TEST
采用特殊的检测和划 片工艺保护释放出来的机 械结构封装时暴 Nhomakorabea部分零件
机、电系统 全面测试
三、表面微加工原理 表面微加工技术主要靠在基底上逐 层添加材料而构造微结构 表面微加工器件是由三种典型的部 件组成:⑴牺牲层;⑵微结构层; ⑶绝缘层部分
MEMS的典型生产流程
膜越厚, 膜越厚,腐蚀 次数越少。 次数越少。
多次循环 成膜
DEPOSITION OF MATERIAL
去除下层材料, 去除下层材料, 释放机械结构
光刻
PATTERN TRANSFER
腐蚀
REMOVAL OF MATERIAL
PROBE TESTING
SECTIONING
INDIVIDUAL DIE
添加——图形——去除 添加:薄膜沉积技术 图形:光刻 去除:腐蚀技术 表面微加工和IC工艺的区别:形成机械结构! 形成机械结构! 形成机械结构
参考文献
[1]任小中 现代制作技术 任小中.现代制作技术 武汉: 任小中 现代制作技术[M].武汉:华中科技大学,2009,9. 武汉 华中科技大学, [2]微电机系统(MEMS)原理、设计和分析 微电机系统( 西安: 微电机系统 )原理、设计和分析[M].西安:西安 西安 电子科技大学出版社, 电子科技大学出版社,2009,5.

MEMS工艺技术

MEMS工艺技术

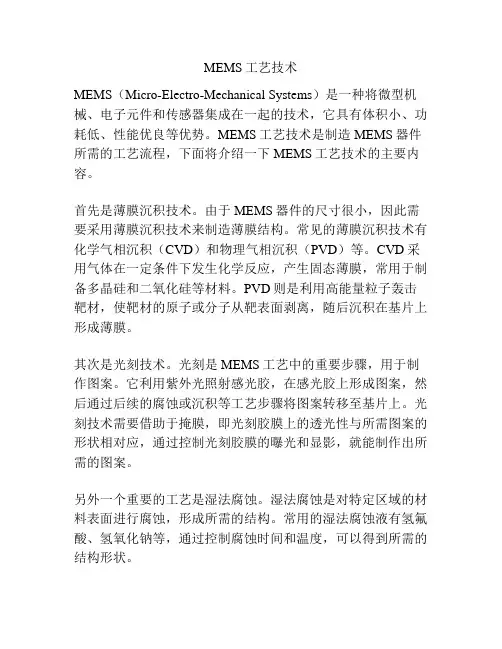

MEMS工艺技术MEMS(Micro-Electro-Mechanical Systems)是一种将微型机械、电子元件和传感器集成在一起的技术,它具有体积小、功耗低、性能优良等优势。

MEMS工艺技术是制造MEMS器件所需的工艺流程,下面将介绍一下MEMS工艺技术的主要内容。

首先是薄膜沉积技术。

由于MEMS器件的尺寸很小,因此需要采用薄膜沉积技术来制造薄膜结构。

常见的薄膜沉积技术有化学气相沉积(CVD)和物理气相沉积(PVD)等。

CVD采用气体在一定条件下发生化学反应,产生固态薄膜,常用于制备多晶硅和二氧化硅等材料。

PVD则是利用高能量粒子轰击靶材,使靶材的原子或分子从靶表面剥离,随后沉积在基片上形成薄膜。

其次是光刻技术。

光刻是MEMS工艺中的重要步骤,用于制作图案。

它利用紫外光照射感光胶,在感光胶上形成图案,然后通过后续的腐蚀或沉积等工艺步骤将图案转移至基片上。

光刻技术需要借助于掩膜,即光刻胶膜上的透光性与所需图案的形状相对应,通过控制光刻胶膜的曝光和显影,就能制作出所需的图案。

另外一个重要的工艺是湿法腐蚀。

湿法腐蚀是对特定区域的材料表面进行腐蚀,形成所需的结构。

常用的湿法腐蚀液有氢氟酸、氢氧化钠等,通过控制腐蚀时间和温度,可以得到所需的结构形状。

此外,还有离子注入、金属沉积、表面湿化等工艺,这些工艺技术在MEMS器件的制造中都起到了重要的作用。

离子注入用于改变材料的性质,比如使其导电性变化;金属沉积常用于制作电极和连接器;表面湿化用于改变材料表面的能量特性。

综上所述,MEMS工艺技术是制造MEMS器件所必需的技术,涵盖了薄膜沉积、光刻、湿法腐蚀等多个工艺步骤。

这些工艺技术的运用,使得MEMS器件具备了体积小、功耗低、性能优良等优势,广泛应用于生物医学、环境监测、智能手机等领域。

随着微纳技术的不断发展,相信MEMS工艺技术也将不断完善,为制造更加先进的MEMS器件提供更多可能。

MEMS工艺(5表面硅加工技术)

MEMS工艺(5表面硅加工技术)

表面微加工
表面微加工技术主要靠在基底上逐 层添加材料而构造微结构
表面微加工器件是由三种典型的部 件组成:⑴牺牲层;⑵微结构层; ⑶绝缘层部分
基本概念
在微机械加工中,通常将两层薄膜中的下 面一层腐蚀掉,只保留上面的一层,这种 技术称为牺牲层腐蚀,又称为分离层腐蚀。 利用牺牲层腐蚀技术直接在衬底表面制作 微机械元件结构的技术被称为“硅表面微 机械加工技术”。
不同淀积方法生成的二氧化硅性质表
。)
PECVD 200℃ SiO1。9(H) 可变(Adams 说 不一致) 失氢 2.3 1.47 300(压)到300 (拉) 3到6
淀积类型 典型温度 成分 台阶覆盖率 热稳定性 密度(g/cm3) 折射率 应力(Mpa) 电介质强度 (106V/cm或 102V/μm) 腐蚀速率 (nm/min)(H2O: HF=100:1)
多晶硅材料的主要特点 (2)多晶硅薄膜对生长衬底的选择不 苛刻。衬底只要有一定的硬度、平整度 及能耐受住生长工艺温度即可。 (3)可以通过对生长条件及后工艺的 控制来调整多晶硅薄膜的电阻率,使它 成为绝缘体、导体或半导体,从而适应 不同器件或器件不同部分的需要。
多晶硅材料的主要特点
(4)多晶硅薄膜作为半导体材料 可以像单晶硅那样通过生长、扩散 或离子注入进行掺杂,形成N型或 P型半导体,制成p-n结;可以采用 硅平面工艺进行氧化、光刻、腐蚀 等加工。
二氧化硅当然是硅加工实验室中最常用的 介质。它可以自身生长,也可以淀积,有 无掺杂剂都行,既使掺杂后仍然绝缘。
热生长型SiO2常用作MOS门绝缘层。如 果淀积的SiO2 中掺入磷,那就叫做磷硅 玻璃、“P玻璃”或PSG,它常用作最终 钝化层;
如果掺入硼,那就叫做硼硅玻璃或BSG;如 果在玻璃中掺入磷和硼的混合物,则常称为 BPSG或低温氧化物(LTO),它具有良好 的低温回流特性,可使高深宽比表面结构 “光洁化”或平面化。 在IC工艺中,SiO2是一种多用途的基本材料, 它通过热氧化生长和为满足不同要求采用不 同工艺淀积获得。

mems加工技术简介

mems加工技术简介
注释:利用 注释:利用LIGA技术职称的微小器件 技术职称的微小器件
LIGA技术
注释: 注释:LIGA技术制程技术示意图 技术制程 you!
该技术基于单晶硅 的不同晶向的腐蚀 速率存在各向异性, 利用硅的腐蚀速率 和硅的晶向、搀杂 浓度及外加电位有 关的特点,可以实 现适时停止腐蚀。 利用该技术可以制 造MEMS精密三维 结构
注释:高密度等离子设备, 注释:高密度等离子设备,用于 MEMS器件制作 器件制作
固相键合技术
固相键合技术就是 不用液态粘连剂而 将两块固体材料键 合在一起,而且键合 合在一起 而且键合 过程中材料始终处 于固相状态的方法。 于固相状态的方法。 主要包括: 主要包括:阳极键 合和直接键合两种。 合和直接键合两种。

MEMS技术分类
MEMS加工技术是MEMS技术的核心部分,也 是其研究领域中最为活跃的部分,加工MEMS 器件的技术目前主要有三种。
MEMS
MEMS 加 加 工 工 技 技 术

美国:化学腐蚀、集成电路 美国:化学腐蚀、 工艺技术对硅材料进行加工 日本: 日本:利用传统机械加工手 用大机器制造小机器,再 段,用大机器制造小机器 再 用大机器制造小机器 用小机器制造微机器的方法 德国: 德国:LIGA技术 技术
MEMS加工技术简介 加工技术简介
MEMS 续
20 世纪60 年代,微电子技术渗透到了 机械工程的各个领域,与传统精密机械 加工技术相互融合,形成了微机电系统。
力 光 声 感 温度
化学 行

模拟 信号 处理
数字 信号 处理
模拟 信号 处理
执 行 器

运 动 能 量 信 息 其 他
其他

与其他为系统的通信/接口 与其他为系统的通信 接口

MEMS工艺(10加工工艺)

MEMS工艺(10加工工艺)

INDIVIDUAL DIE
ASSEMBLY INTO PACKAGE
PACKAGE SEAL
FINAL TEST
采用特殊的检测和划 片工艺保护释放出来的机 械结构
封装时暴露部分零件
机、电系统 全面测试
MEMS 器件的加工
淀积氧化层
裸片
体微加工流程
图形化氧化层
除去氧化层
腐蚀 (Si)
Etch-back
二氧 释放多晶硅结 回火中收缩率低、薄膜稳定 HF 化硅 构 玻璃 构 铝 钛
0 0 10 20 30 40 腐蚀时间(min) 50 60
1.4 0.12 3.6 4.4 很快
横向腐蚀深度
40 30 20 10
度高、腐蚀速率低 体积稳定度低
5:1BHF HF 5:1BHF
磷硅 释放多晶硅结 腐蚀速率高、内应力小; 释放有机结构 与 CMOS 工艺兼容 用于 LIGA 中 释放电铸结构
多晶硅材料的主要特点
(2)多晶硅薄膜对生长衬底的选择不 苛刻。衬底只要有一定的硬度、平整度 及能耐受住生长工艺温度即可。 (3)可以通过对生长条件及后工艺的 控制来调整多晶硅薄膜的电阻率,使它 成为绝缘体、导体或半导体,从而适应 不同器件或器件不同部分的需要。
多晶硅材料的主要特点
(4)多晶硅薄膜作为半导体材料 可以像单晶硅那样通过生长、扩散 或离子注入进行掺杂,形成N型或 P型半导体,制成p-n结;可以采用 硅平面工艺进行氧化、光刻、腐蚀 等加工。
二、表面微加工技术
表面微机械加工以硅片为基体,通过多层 膜淀积和图形加工制备三维微机械结构。 硅片本身不被加工,器件的结构部分由淀 积的薄膜层加工而成,结构与基体之间的 空隙应用牺牲层技术,其作用是支撑结构 层,并形成所需要形状的最基本过程,在 微器件制备的最后工艺中解牺牲层。

MEMS工艺讲义

MEMS工艺讲义

MEMS工艺讲义MEMS技术是一种利用微纳米加工技术制造微型机械系统的技术。

这种技术在生产过程中,将先进的微电子技术、微加工工艺和制造技术相结合,以实现对微型机械系统的制造。

它广泛应用于人类生活的各个领域,例如医疗检测、计算机、通信、生物医疗、环境检测等领域。

本文将介绍MEMS的工艺过程。

MEMS制造技术主要分为三个步骤,分别是芯片制造、表面加工和封装。

具体而言,在芯片制造部分,主要是利用微电子加工技术来制造硅晶片等材料的基片。

在这个过程中,反复进行投影光刻、氧化和刻蚀等步骤,将微细的结构形状逐渐雕刻出来。

这个过程中,需要使用到物理和化学的反应过程,对芯片表面进行微细加工。

其中,最重要的是投影光刻技术,这个技术是利用光去逐渐剥离出细小的结构。

在表面加工环节,MEMS的制造遵循一样的制造工艺,通常涉及到湿法腐蚀、干法腐蚀、染色、表面处理等技术。

这些加工可以进行到其中一个芯片的特定区域,并且有助于减小MEMS芯片的波纹度、便于微小结构的制造。

在封装过程中,最关键的是将制作好的微型器件较好地保护,以避免受到因未知环境产生的磨损或噪音等影响。

通常,MEMS器件剩余的背景片需被凿短至可被封装,然后门径将封装、存储、供能电池以及不同模块重新组合在一起,以完成整体器件。

总之,MEMS工艺流程是一个技术密集型、高度精细的过程,在整个制造过程中,无论是在芯片制造还是表面加工和封装过程中,都需要严格按照规定的加工流程和标准去完成各个环节。

只有这样才能保证制作出的微型器件的质量和性能完全符合设计要求,一方面,增强了远距离控制机器、电子设备和各种通信设备的功能性能,同时又可显着地减少采集数据时的时间和成本。

MEMS加工工艺及表面加工

MEMS加工工艺及表面加工
Si+2e+——>Si2+
这里e+表示空穴,即Si得到空穴后从原子升 到氧化态
腐蚀液中的水解离发生下述反应 H2O=(OH)-+H+
17
Si2+与(OH)-结合,成为:
Si2++2(OH)-——>Si(OH)2
接着Si(OH)2放出H2并形成SiO2,即:
Si(OH)2——> SiO2+H2
44
体与表面微机械技术的比较
表面微机械加工技术
45
硅园片 淀积结构层 刻蚀结构层 淀积牺牲层
刻蚀牺牲层 淀积结构层
刻蚀结构层 释放结构
46
• 微加工过程都是在硅片表面的一些薄膜上进行的, 形成的是各种表面微结构,又称牺牲层腐蚀技术。 • 特点:在薄膜淀积的基础上,利用光刻,刻蚀等 IC常用工艺制备多层膜微结构,最终利用不同材料 在同一腐蚀液中腐蚀速率的巨大差异,选择性的腐 蚀去掉结构层之间的牺牲层材料,从而形成由结构 层材料组成的空腔或悬空及可动结构。
SFx+ F
Deep reactiveion etching ~1995
Surface micromachining
~1986
LIGA ~1978
4
MEMS加工技术的种类
硅微机械加工工艺:体硅工艺和表面牺牲层工艺
美国为代表,伴随硅固态传感器的研究、开发而在集成电路平面 加工工艺基础上发展起来的三维加工技术。具有批量生产,成本 低、加工技术可从IC成熟工艺转化且易于与电路集成
• 优点:与常规IC工艺兼容性好; 器件可做得很小
• 缺点:这种技术本身属于二维平面工艺,它限 制了设计的灵活性。
47
48
关键技术
牺牲层技术 薄膜应力控制技术 防粘连技术

MEMS器件的制作方法及MEMS器件与流程

MEMS器件的制作方法及MEMS器件与流程

MEMS器件的制作方法及MEMS器件与流程什么是MEMS器件MEMS(Micro-Electro-Mechanical Systems)中文译作“微电子机械系统”,它是一种极小型、低功耗、高度集成的微机电器件,采用微电子加工工艺制作而成。

MEMS器件不仅具有微小体积和低功耗的特点,还具有高度的可靠性、可生产性和成本优势,广泛应用于惯性传感器、气体传感器、生物传感器、微泵、微阀、无线射频器等领域。

MEMS器件制作方法MEMS器件制作一般分为五个阶段:晶圆制备、表面处理、光刻、腐蚀和封装。

下面将对每个阶段进行详细阐述。

晶圆制备MEMS器件的制作通常采用硅晶圆为基板,晶圆制备是整个制作过程的第一步。

晶圆制备包括以下步骤:1.刺激掺杂(Doping):添加不同种类的杂原子到硅单晶中,控制晶体内部的电学性质,形成P型或N型材料。

2.清洗:将晶圆放入超纯水中清洗去除表面的污垢和残留物。

3.割晶:将大块硅单晶切割成薄片,保证晶格方向一致。

4.粗磨和细磨:对硅晶圆进行处理,使其表面平整。

5.氧化:在硅晶圆表面形成一层二氧化硅氧化膜,保护晶圆表面免受污染或损伤。

表面处理表面处理是指对硅晶圆表面进行化学或物理处理,以准备结构的定义。

常见的表面处理方式有以下几种:1.清洗:利用超纯水和有机溶液等清除表面的杂质,保持晶圆表面洁净。

2.烘烤:用于去除化学处理后的残垢和溶剂,一般在烘炉或烘箱中进行。

3.清除二氧化硅膜:通过化学腐蚀或刻蚀的方式去除晶圆上的二氧化硅膜。

光刻光刻是MEMS器件制作工艺中比较关键的一个步骤。

在这个步骤中,芯片表面被覆盖了一层称为光刻胶的物质。

光刻胶的化学性质使得其对紫外线具有不同的反应,晶圆上光学显微镜上方的掩膜被置于紫外线光源下方,向光刻胶中投射图形化学图案。

投射光的图形化学图案将使得光刻胶局部性质发生变化,然后进一步处理。

1.选择合适的掩膜2.涂覆光刻胶并旋转均匀3.热压辊使得光刻胶均匀压贴到硅晶上4.紫外线曝光5.开发6.检验腐蚀MEMS制造中的腐蚀是利用腐蚀性的化学液体来沿着在晶圆上部署的光刻图形剥去目标材料的步骤。

MEMS的主要工艺类型与流程

MEMS的主要工艺类型与流程

MEMS的主要工艺类型与流程MEMS(微机电系统)是一种将微型机械结构与微电子技术相结合的技术,具有广泛的应用前景,在传感器、加速度计、微流体器件等领域有重要的作用。

MEMS的制备过程包括几个主要的工艺类型和相应的流程,本文将详细介绍这些工艺类型和流程。

1.半导体工艺半导体工艺是MEMS制备中最常用的工艺类型之一、它借鉴了集成电路制造的技术,将MEMS结构与电路结构集成在一起。

半导体工艺的制备流程主要包括以下几个步骤:(1)硅片准备:选择高纯度的单晶硅片作为基底材料,通常使用化学机械抛光(CMP)等方式使其表面光滑。

(2)掩膜和光刻:使用光刻胶将掩膜图形转移到硅片表面,形成所需的结构图案。

(3)蚀刻:使用干法或湿法蚀刻技术去除光刻胶外部的硅片,仅保留需要的结构。

(4)沉积:在蚀刻后的硅片表面沉积不同材料,如金属、氧化物等,形成MEMS结构的各个层次。

(5)光刻:重复进行掩膜和光刻步骤,形成更多的结构图案。

(6)终结:最后,进行退火、切割等步骤,完成MEMS器件的制备。

2.软件工艺软件工艺是MEMS制备中的另一种主要工艺类型。

与半导体工艺不同,软件工艺使用聚合物材料作为主要基底材料,并采用热压、激光加工等方式形成MEMS结构。

软件工艺的制备流程主要包括以下几个步骤:(1)选择聚合物材料:根据应用需求选择合适的聚合物材料作为基底材料。

(2)模具制备:根据设计要求制作好所需的模具。

(3)热压:将聚合物材料放置在模具中,通过加热和压力使其形成所需的结构。

(4)取模:待聚合物冷却后,从模具中取出完成的MEMS结构。

3.LIGA工艺LIGA(德语为"Lithographie, Galvanoformung, Abformung"的首字母缩写)工艺是一种利用光刻、电沉积和模具制备的工艺方法,主要适用于高纵深结构的制备。

LIGA工艺的制备流程主要包括以下几个步骤:(1)光刻:使用光刻胶将掩膜图形转移到聚合物或金属表面,形成结构图案。

MEMS工艺体硅微加工工艺课件

MEMS工艺体硅微加工工艺课件
➢ 利用薄膜自停止腐蚀必须考虑刻蚀选择性,以及薄膜 应力问题,因为应力太大将使薄膜发生破裂。
2 、重掺杂自停止腐蚀技术
➢KOH对硅的腐蚀在掺杂浓度超过阈值浓 N0(约为5×1019CM-3)时,腐蚀速率很小,轻 掺杂与重掺杂硅的腐蚀速率之比高达数百 倍,可以认为KOH溶液对重掺杂硅基本上 不腐蚀。
➢特点:蒸 气有毒,时效较差, P+选择性好
EDP腐蚀条件
➢腐蚀温度:115℃左右 ➢反应容器在甘油池内加热,加热均匀; ➢防止乙二胺挥发,冷凝回流; ➢磁装置搅拌,保证腐蚀液均匀; ➢在反应时通氮气加以保护。 ➢掩膜层:用SiO2,厚度4000埃以上。
3、N2H4 (联氨、无水肼)
➢ 为有机、无色的水溶液,具有很强的毒性及挥发 性,在50oC以上就会挥发,故操作时需在良好装 置下及密闭容器中进行。
红光LED 蓝光LED 蓝宝石衬底
➢硅腐蚀方法:干法和湿法 ➢腐蚀方向选择性:各向同性和各向异性 ➢腐蚀材料选择性: 选择性刻蚀或非选择性
刻蚀
➢选择方法:晶向和掩模
➢多种腐蚀技术的应用:体硅工艺(三维技 术),表面硅工艺(准三维技术)
湿法腐蚀
➢湿法腐蚀——“湿”式腐蚀方法,基于溶液状 态的腐蚀剂。
KOH的刻蚀机理
2.EDP system
➢ Ethylenedamine 为有机淡黄色溶液,加入 pyrocatechol后颜色会变成暗褐色,随着反应的进 行,颜色会加深,故不易观察蚀刻表面的反应过程, 蚀刻速率也会改变,这是因为蚀刻液接触到空气中 的氧氧化所引起,此一氧化过程会使得化合物 pyrazine (C4H4N2)增加而改变其蚀刻速率;
➢具有分辨率高、各向异性腐蚀能力强、腐蚀的 选择比大、能进行自动化操作等

典型MEMS工艺流程

典型MEMS工艺流程

典型MEMS工艺流程下面结合北京大学微系统所的MEMS标准工艺,以一个MEMS中最主要的结构——梁为例介绍一下MEMS表面加工工艺的具体流程。

1.硅片准备2.热氧生长二氧化硅(SiO2)作为绝缘层3.LPCVD淀积氮化硅(Si3N4)作为绝缘及抗蚀层4.LPCVD淀积多晶硅1(POL Y1)作为底电极5.多晶硅掺杂及退火6.光刻及腐蚀POLY1,图形转移得到POLY1图形7.LPCVD磷硅玻璃(PSG)作为牺牲层8.光刻及腐蚀PSG,图形转移得到BUMP图形9.光刻及腐蚀PSG形成锚区10.LPCVD淀积多晶硅2(POL Y2)作为结构层11.多晶硅掺杂及退火12.光刻及腐蚀POLY2,图形转移得到POLY2结构层图形13.溅射铝金属(Al)层14.光刻及腐蚀铝层,图形转移得到金属层图形15.释放得到活动的结构至此,我们利用MEMS表面加工工艺完成了一个梁的制作。

这个工艺流程中共有五块掩膜版,分别是:1.POL Y1,用的是阳版,形成的多晶1图形用来提供机械层的电学连接,地极板或屏蔽电极;2.BUMP,用的是阴版,在牺牲层上形成凹槽,使得以后形成的多晶硅机械层上出现小突起,减小在释放过程或工作过程中机械层与衬底的接触面积,起一定的抗粘附作用;3.ANCHOR,用的是阴版,在牺牲层上刻孔,形成机械层在衬底上的支柱,并提供电学连接;4.POL Y2,用的是阳版,用来形成多晶硅机械结构;5.METAL,用的是阳版,用来形成电连接或测试接触。

MEMS加工技术如前所述,加工技术主要分为三种,分别以美国为代表集成电路技术、日本以精密加工为特征的MEMS 技术和德国的LIGA技术.第一种是以美国为代表的硅基技术,它是利用化学腐蚀或集成电路工艺技术对硅材料进行加工,形成硅基器件。

这种方法可与传统的工艺兼容,并适合廉价批技术量生产,已成为目前的硅基主流.各向异性腐蚀技术就是利用单晶硅的不同晶向的腐蚀速率存在各向异性的特点而进行腐蚀技术,其主要特点是硅的腐蚀速率和硅的晶向、搀杂浓度及外加电位有关。

mems工艺流程图

mems工艺流程图

mems工艺流程图MEMS(Micro-Electro-Mechanical Systems)工艺流程图是指制造微机电系统的工艺过程,下面是一个简单的 MEMS 工艺流程图,以便更好地理解微机电系统工艺的制造过程。

MEMS工艺流程图:1. 基片准备:选择合适的基片材料,通常为硅或玻璃。

基片经过清洗和干燥处理,以去除表面污染物和灰尘。

2. 光刻:将光刻胶涂覆在基片上,并使用掩膜技术,将图案传输到光刻胶层上。

然后通过紫外线照射,使胶光固化。

3. 蚀刻:使用化学溶液蚀刻掉未光固化的胶层,以暴露出基片表面。

4. 氧化:将基片放入高温氧气环境中,进行氧化处理。

氧化会在基片表面形成一层薄膜,用于隔离和保护。

5. 电极制造:使用金属蒸镀或化学气相沉积技术在氧化层上制造金属电极。

金属电极用于应用于MEMS器件中的传感器或驱动器。

6. 封装:将制造的MEMS器件与基片分离,并放置在与之匹配的封装材料中,以保护器件并提供机械支撑。

7. 清洗:通过超声波或化学溶液处理将制造过程中的残留物和污染物清洗干净。

8. 检测和测试:对MEMS器件进行各种测试和校准,以确保其工作正常。

9. 装配:将MEMS器件与其他电子元件或电路集成,并进行必要的连线和封装。

10. 成品测试:进行最终成品的测试和质量控制,确保其满足规定的性能指标和可靠性要求。

11. 最终封装:将完成的MEMS器件放置在最终封装中,以提供更好的机械和环境保护。

12. 成品检查和包装:进行最终的体检和质量检查,包装器件,并为其提供合适的标识和标签。

上述MEMS工艺流程图是一个简单的描述,实际的MEMS工艺流程可能会更复杂,因为它需要更多的步骤和特定的技术。

此外,MEMS工艺的细节和步骤也会根据不同类型的MEMS器件而有所不同,例如加速度计、压力传感器、噪声传感器等。

总之,MEMS工艺流程图是制造微机电系统的关键步骤和流程的简化描述,它提供了一个基本的了解,帮助我们更好地理解MEMS器件的制造过程。

mems 加工工艺

mems 加工工艺

mems 加工工艺
MEMS(微机电系统)加工工艺是一种高精度、高效率的制造技术,用于生产微型机械和电子设备。

这种技术结合了微电子和微机械加工技术,使得在微米级别上制造复杂的三维结构和器件成为可能。

MEMS加工工艺主要包括表面微机械加工、体微机械加工和特殊微机械加工等几种类型。

表面微机械加工是一种“添加”工艺,通过在单晶片表层的一边沉析出若干由不同材料构成的薄层,然后有选择地蚀刻这些薄层,形成“隆起”结构,最终转变为附着在晶片衬底之上的、可动的微机械结构。

体微机械加工则是一种“去除”加工过程,通过从晶体基底去除某种物质,形成诸如空洞、凹槽、薄膜和一些复杂三维结构。

在MEMS加工工艺中,光刻、薄膜沉积、掺杂、刻蚀、化学机械抛光等微电子工艺技术也被广泛应用。

光刻技术用于在硅片上制作精细的图形,薄膜沉积技术则用于在硅片上沉积各种材料的薄膜,掺杂技术用于改变硅片的电学性质,刻蚀技术用于将硅片上不需要的部分去除,而化学机械抛光技术则用于使硅片表面更加光滑。

此外,MEMS加工工艺还涉及许多特殊的微加工方法,如键合、LIGA、电镀、软光刻、微模铸、微立体光刻与微电火花加工等。

这些方法各具特色,可根据具体需求选择合适的工艺组合。

总的来说,MEMS加工工艺是一种高度复杂且精密的制造技术,它结合了微电子和微机械加工技术的优势,为微型机械和电子设备的制造提供了强大的支持。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

39
加工工艺路线
驱动部分:可根据各种不同的结构采用 高掺杂的硅膜、形状记忆合金、金属膜 薄片等。 腔体制备:采用双面氧化的硅片,首先 在硅片背面开出窗口(正面用光刻胶保 护),放入HF,去除SiO2,去掉光刻胶, 放入KOH,腐蚀Si,直到要求的膜厚为止 阀膜制备
40
阀膜制备
对双面氧化的硅片进行双面光刻 腐蚀SiO2、去除光刻胶、清洗 用KOH腐蚀硅片双面,腐蚀深度10~15微米 去除浅腐蚀面的SiO2(将深腐蚀面保护) 去浅腐蚀面用于键合的金属层 用密闭良好的夹具将有金属的一面保护,再用 KOH进行深度腐蚀,直到腐蚀穿透整个硅片。 剩下的硅膜即为阀膜厚度 最后将三部分键合到一起
41
静电微泵结构
42
思考与讨论
1.各向异性腐蚀剂如何选择? 2. 影响各向异性腐蚀剂刻蚀的关键因素?
43
表面工艺
表面微机械加工以硅片微基体,通过多 层膜淀积和图形加工制备三维微机械结 构。硅片本身不被加工,器件的结构部 分由淀积的薄膜层加工而成,结构和基 体之间的空隙应用牺牲层技术,其作用 是支持结构层,并形成所需要的形状的 空腔尺寸,在微器件制备的最后工艺中 溶解牺牲层
11
3. 加工深度通常为几十微米、几百微米,甚至穿 透整个硅片。
4. 与集成电路工艺兼容性差 5. 硅片两个表面上的图形通常要求有严格的几何 对应关系,形成一个完整的立体结构
12
在以硅为基础的MEMS加工技术中,最关键的加工 工艺主要包括深宽比大的各向异性腐蚀技术、键合 技术和表面牺牲层技术等。 体硅腐蚀技术是体硅微机械加工技术的核心,可分 为各向同性腐蚀和各向异性腐蚀两大类,按腐蚀剂 是液体或气体又可分为湿法和干法腐蚀。

表面微机械加工技术


复合微机械加工(如键合技术)

IC工艺与MEMS硅工艺的联系
6
硅是最基本的微机械材料,微细加工技术一般 都要涉及硅材料。针对微机械的微细加工也常 被称为硅微细加工(Silicon Micromachining), 它是微传感器、微致动器乃至MEMS迅速发展 的基础技术。作为硅集成电路制造技术的延伸, 硅微细加工主要是指以硅材料为基础制作各种 微机械零部件。 它总体上可分为体加工和表面加工两大类
20
思考与讨论
1.如何选择腐蚀剂?
2.刻蚀的物理化学过程及优化方法?
21
2)硅的各向异性腐蚀
腐蚀液对硅的不同晶面有明显的晶向依赖性,不 同晶面具有不同的腐蚀速率 EPW腐蚀液,晶向依赖性 (100):(111)=35:1
TMAH腐蚀液,(100):(111)=10~35:1
各向异性腐蚀原理
22
23
KOH腐蚀系统常用KOH、H2O和(CH3) 2CHOH(异丙醇,缩写IPA)的混合液 除KOH外,类似的腐蚀剂还有NaOH、 LiOH、CsOH和NH4OH腐蚀剂
腐蚀反应(KOH)
24
硅在KOH 系统中的腐蚀机理,其腐蚀的 反应式如下: KOH+H2O=K+2OH-+H+ Si+2OH-+4H2O=Si(OH)62-
44
体与表面微机械技术的比较
表面微机械加工技术
硅园片 刻蚀牺牲层 淀积结构层 淀积结构层 刻蚀结构层 刻蚀结构层
45
淀积牺牲层
释放结构
46
• 微加工过程都是在硅片表面的一些薄膜上进行的, 形成的是各种表面微结构,又称牺牲层腐蚀技术。 • 特点:在薄膜淀积的基础上,利用光刻,刻蚀等 IC常用工艺制备多层膜微结构,最终利用不同材料 在同一腐蚀液中腐蚀速率的巨大差异,选择性的腐 蚀去掉结构层之间的牺牲层材料,从而形成由结构 层材料组成的空腔或悬空及可动结构。 • 优点:与常规IC工艺兼容性好; 器件可做得很小 • 缺点:这种技术本身属于二维平面工艺,它限 制了设计的灵活性。
HF的作用
18
显然,HF的作用在于促进阳极反应,使 阳极反应产物SiO2溶解掉,不然,所生 成的SiO2就会阻碍硅与H2O的电极反应。
H+离子 浓度的影响
19
HF、HNO3可用H2O或CH3COOH稀释。在HNO3溶 液中HNO3几乎全部电离,因此H+浓度很高,而 CH3COOH是弱酸,电离度较小,HNO3+ CH3COOH的溶液中,H+与CH3COO-发生作用, 生成CH3COOH分子,而且CH3COOH的介电场数 (6.15)低于水的介电场数(81),因此在HNO3 +CH3COOH混合液中H+离子浓度低。 与水相比,CH3COOH可在更广泛的范围内稀释而 保持HNO3的氧化能力,因此腐蚀液的氧化能力在 使用期内相当稳定。同时减少H+离子使阴极反应 变慢,整个腐蚀速率也随之变慢,有利于显示。
37
体硅的干法刻蚀
• 干法刻蚀体硅的专用设备:电感 耦合等离子刻蚀机(ICP)
• 主要工作气体:SF6, C4F8 • 刻蚀速率:2~3.5µ m/min • 深宽比:>10:1
• 刻蚀角度:90o±1o
• 掩膜:SiO2、Al、光刻胶
38
体硅工艺的典型应用
微泵:具有两个单向阀,当电压施加到 极板上时,变形膜向上运动,此时泵室 体积增加,压力减小,进水阀打开,液 体流进腔室。断电后,相反。泵的基本 参数:变形膜面积4×4mm2,厚度25微 米,间隙4微米,工作频率1~100Hz, 典型值为25Hz,流量为70mL/min
即首先将硅氧化成含水的硅化物。
EPW系统
25
乙二胺(NH2(CH2)2 NH2)、邻苯二 酸(C6H4(OH)2)和水(H2O),简称 EPW
硅的腐蚀过程反应
26
电离过程:
NH2(CH2)2 NH2 +H2O——> NH2(CH2) ++(OH)- NH 2 3
氧化-还原过程:
Si+(OH)-+4 H2O——>Si(OH)62-+ 2H2
32
硅各向异性湿法腐蚀的缺点 • 图形受晶向限制 • 深宽比较差, 结构不能太小 • 倾斜侧壁
• 难以获得高精度的细线条。
33
干腐蚀
气体中利用反应性气体或离子流进行的腐蚀称 为干腐蚀。干腐蚀刻蚀既可以刻蚀多种金属, 也可以刻蚀许多非金属材料;既可以各向同性 腐蚀,也可以各向异性刻蚀,是集成电路工艺 或MEMS常用工艺。 按照原理来分,可分为等离子体刻蚀(PE: Plasma Etching)、反应离子刻蚀(RIE: Reaction Ion Etching)和感应等离子体刻蚀 (ICP:Inductive Coupling PlasmaEtching)等 几种。
IC工艺路线
7
光刻工艺过程图
8
9
体硅微机械加工技术
硅园片
腐蚀硅片
淀积光刻胶
去掉光刻胶 刻蚀光刻胶
10
体硅加工涉及的加工方法
硅的体加工技术包括:
去除加工(腐蚀) 附着加工(镀膜) 改质加工(掺杂) 结合加工(键合)
特点:
1. 通过腐蚀的方法对衬底硅进行加工,形成三维 立体微结构的方法 2. 加工对象通常就是单晶硅本身
硅基微机械加工技术

5
体硅微机械加工技术

硅各向异性化学湿法腐蚀技术 熔接硅片技术 反应离子深刻蚀技术
利用集成电路的平面加工技术加工微机械装置 整个工艺都基于集成电路制造技术 与IC工艺完全兼容,制造的机械结构基本上都是二维的 体硅微机械加工技术和表面微机械加工技术的结合,具有 两者的优点,同时也克服了二者的不足
这里e+表示空穴,即Si得到空穴后从原子升 到氧化态
16
腐蚀液中的水解离发生下述反应 H2O=(OH)-+H+
17
Si2+与(OH)-结合,成为: Si2++2(OH)-——>Si(OH)2 接着Si(OH)2放出H2并形成SiO2,即: Si(OH)2——> SiO2+H2 由于腐蚀液中存在 HF ,所以 SiO2 立即与 HF 反 应,反应式为: SiO2+6HF——>H2SiF6+2H2O 通过搅拌可使络合物H2SiF6远离硅片,因此称 这一反应为络合化反应
腐蚀液对硅的腐蚀作用基本上不具有晶向依赖性.
腐蚀设备及原理图
15
湿腐蚀是将与腐蚀 的硅片置入具有确 定化学成分和固定 温度的腐蚀液体里 进行的腐蚀。一般 需要对溶液进行超 声或搅拌。 各向同性腐蚀所用 的化学试剂很多, 多采用HF-HNO3腐 蚀系统
HF-HNO3腐蚀系统
对于HF和HNO3加H2O(或CH3COOH) 腐蚀剂,硅表面的阳极反应为 Si+2e+——>Si2+
1
MEMS加工工艺
MEMS加工工艺分类
部件及子系统制造工艺
半导体工艺、集成光学工艺、厚薄膜工艺、微机械加 工工艺等

2
封装工艺
硅加工技术、激光加工技术、粘接、共熔接合、玻璃 封装、静电键合、压焊、倒装焊、带式自动焊、多芯 片组件工艺
3
MEMS加工技术的种类
SFx+ F Bulk micromachining ~1960 Deep reactiveion etching ~1995
腐蚀技术
13
干法腐蚀
干法腐蚀技术包括以物理作用为主的反应 离子溅射腐蚀,以化学反应为主的等离子体 腐蚀,以及兼有物理、化学作用的反应溅射 腐蚀
湿法腐蚀
硅的湿法腐蚀是先将材料氧化,然后化学 反应使一种或多种氧化物或络合物溶解,包 括湿法化学腐蚀和湿法电化学腐蚀
14
硅的湿法腐蚀
1) 硅的各向同性腐蚀
硅腐蚀速率与晶体取,{111}面有慢的腐 蚀速率,所以经过一段时间腐蚀后,所 腐蚀的孔腔边界就是{111}面
各向异性腐蚀剂腐蚀出微结构的特点
29
各向异性腐蚀剂腐蚀出微结构的特点 凸角补偿技术 自停止腐蚀技术
