石墨换热器：石墨换热器使用要注意这些

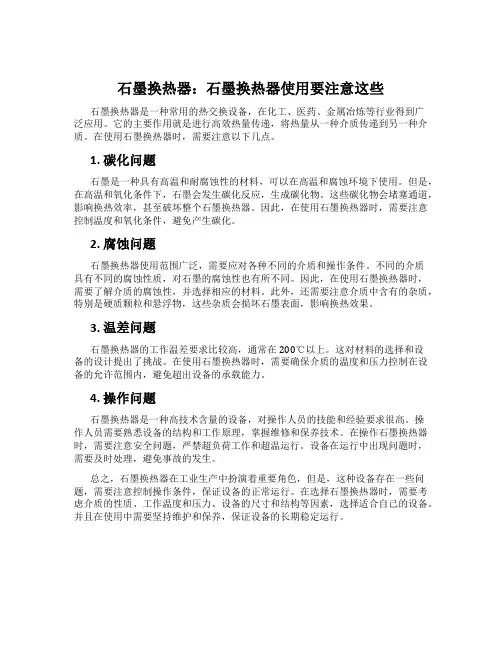

石墨换热器：石墨换热器使用要注意这些石墨换热器是一种常用的热交换设备，在化工、医药、金属冶炼等行业得到广泛应用。
它的主要作用就是进行高效热量传递，将热量从一种介质传递到另一种介质。
在使用石墨换热器时，需要注意以下几点。
1. 碳化问题石墨是一种具有高温和耐腐蚀性的材料，可以在高温和腐蚀环境下使用。
但是，在高温和氧化条件下，石墨会发生碳化反应，生成碳化物。
这些碳化物会堵塞通道，影响换热效率，甚至破坏整个石墨换热器。
因此，在使用石墨换热器时，需要注意控制温度和氧化条件，避免产生碳化。
2. 腐蚀问题石墨换热器使用范围广泛，需要应对各种不同的介质和操作条件。
不同的介质具有不同的腐蚀性质，对石墨的腐蚀性也有所不同。
因此，在使用石墨换热器时，需要了解介质的腐蚀性，并选择相应的材料。
此外，还需要注意介质中含有的杂质，特别是硬质颗粒和悬浮物，这些杂质会损坏石墨表面，影响换热效果。
3. 温差问题石墨换热器的工作温差要求比较高，通常在200℃以上。
这对材料的选择和设备的设计提出了挑战。
在使用石墨换热器时，需要确保介质的温度和压力控制在设备的允许范围内，避免超出设备的承载能力。
4. 操作问题石墨换热器是一种高技术含量的设备，对操作人员的技能和经验要求很高。
操作人员需要熟悉设备的结构和工作原理，掌握维修和保养技术。
在操作石墨换热器时，需要注意安全问题，严禁超负荷工作和超温运行。
设备在运行中出现问题时，需要及时处理，避免事故的发生。
总之，石墨换热器在工业生产中扮演着重要角色，但是，这种设备存在一些问题，需要注意控制操作条件，保证设备的正常运行。
在选择石墨换热器时，需要考虑介质的性质、工作温度和压力、设备的尺寸和结构等因素，选择适合自己的设备。
并且在使用中需要坚持维护和保养，保证设备的长期稳定运行。
石墨换热器检修维护方案

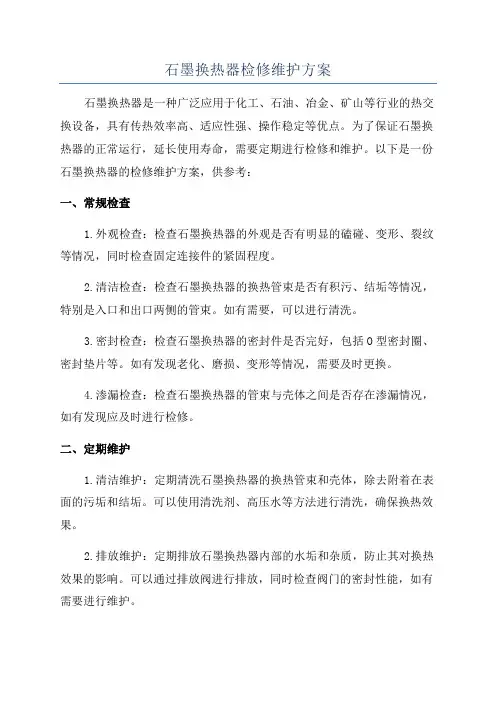

石墨换热器检修维护方案石墨换热器是一种广泛应用于化工、石油、冶金、矿山等行业的热交换设备，具有传热效率高、适应性强、操作稳定等优点。
为了保证石墨换热器的正常运行，延长使用寿命，需要定期进行检修和维护。
以下是一份石墨换热器的检修维护方案，供参考：一、常规检查1.外观检查：检查石墨换热器的外观是否有明显的磕碰、变形、裂纹等情况，同时检查固定连接件的紧固程度。
2.清洁检查：检查石墨换热器的换热管束是否有积污、结垢等情况，特别是入口和出口两侧的管束。
如有需要，可以进行清洗。
3.密封检查：检查石墨换热器的密封件是否完好，包括O型密封圈、密封垫片等。
如有发现老化、磨损、变形等情况，需要及时更换。
4.渗漏检查：检查石墨换热器的管束与壳体之间是否存在渗漏情况，如有发现应及时进行检修。
二、定期维护1.清洁维护：定期清洗石墨换热器的换热管束和壳体，除去附着在表面的污垢和结垢。
可以使用清洗剂、高压水等方法进行清洗，确保换热效果。
2.排放维护：定期排放石墨换热器内部的水垢和杂质，防止其对换热效果的影响。
可以通过排放阀进行排放，同时检查阀门的密封性能，如有需要进行维护。
3.润滑维护：定期对石墨换热器的活动件进行润滑，确保其灵活运动。
可以使用润滑脂或润滑油进行润滑，注意润滑剂的选择和涂抹。
4.固定维护：定期检查石墨换热器的固定连接件，如螺栓、螺母等，确保其紧固程度。
如有发现松动、缺失等情况，应及时进行维护。
三、定期检测1.温度检测：定期对石墨换热器的进口和出口温度进行测量，确保其换热效果正常。
如有发现温度异常，应及时排查原因，进行维修。
2.压力检测：定期对石墨换热器的进口和出口压力进行测量，确保其正常工作。
如有发现压力异常，应及时排查原因，进行维修。
3.泄漏检测：定期对石墨换热器进行泄漏检测，包括渗漏和密封泄漏。
如有发现泄漏情况，应及时进行修补或更换密封件。
四、意外情况处理1.泄漏处理：如发现石墨换热器发生严重泄漏，应立即停机处理。
石墨换热器列管破裂的原因及预防措施

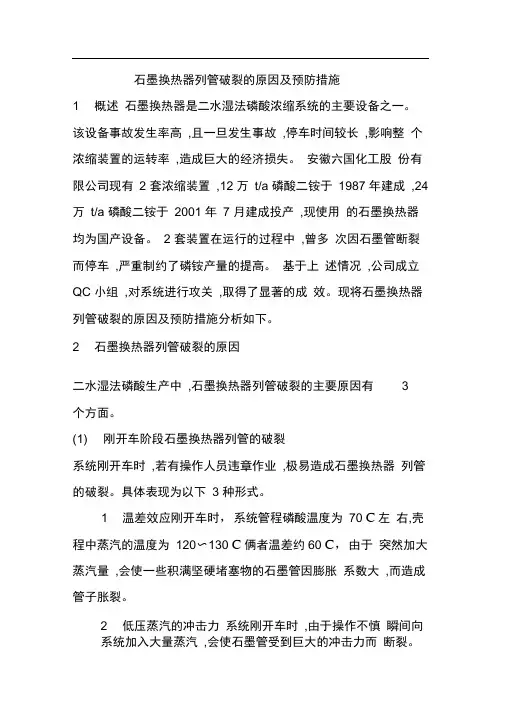

石墨换热器列管破裂的原因及预防措施1 概述石墨换热器是二水湿法磷酸浓缩系统的主要设备之一。
该设备事故发生率高,且一旦发生事故,停车时间较长,影响整个浓缩装置的运转率,造成巨大的经济损失。
安徽六国化工股份有限公司现有2 套浓缩装置,12 万t/a 磷酸二铵于1987 年建成,24 万t/a 磷酸二铵于2001 年7 月建成投产,现使用的石墨换热器均为国产设备。
2 套装置在运行的过程中,曾多次因石墨管断裂而停车,严重制约了磷铵产量的提高。
基于上述情况,公司成立QC 小组,对系统进行攻关,取得了显著的成效。
现将石墨换热器列管破裂的原因及预防措施分析如下。
2 石墨换热器列管破裂的原因二水湿法磷酸生产中,石墨换热器列管破裂的主要原因有3个方面。
(1) 刚开车阶段石墨换热器列管的破裂系统刚开车时,若有操作人员违章作业,极易造成石墨换热器列管的破裂。
具体表现为以下 3 种形式。
1 温差效应刚开车时，系统管程磷酸温度为70 C左右,壳程中蒸汽的温度为120〜130 C俩者温差约60 C，由于突然加大蒸汽量,会使一些积满坚硬堵塞物的石墨管因膨胀系数大,而造成管子胀裂。
2 低压蒸汽的冲击力系统刚开车时,由于操作不慎瞬间向系统加入大量蒸汽,会使石墨管受到巨大的冲击力而断裂。
3 循环酸的冲击力刚开车时,若磷酸未充满系统,就开启轴流泵,则会产生较大的冲击力,造成换热器管摆动,从而损伤石墨管,甚至导致列管破裂。
(2) 生产过程中石墨换热器列管的破裂1 生产过程中,当系统提浓蒸发水量过大,而长时间未能补充液位,使得系统静压头不足,造成磷酸在石墨换热器管内沸腾,引起爆管。
同时由于系统酸循环量不足,引起酸的冲击而损伤石墨管。
2 生产过程中,磷酸循环泵跳停或突然停电,使得系统的磷酸停止循环,而此时蒸汽未能及时切断,管内酸温局部过热导致石墨换热器管的爆裂。
3 由于生产过程中磷酸爆沸,造成蒸发室气相空间存在着大量的液沫,液沫中的杂质附在器壁上,形成垢层脱落堵塞石墨管口,在连续加热过程中结垢物堵塞管子,导致磷酸中止循环,引起石墨换热器爆裂。
列管石墨换热器结构
列管石墨换热器结构石墨换热器是一种常用于工业领域的换热设备，它利用石墨材料的优异导热性能，实现了高效的热量传递。
其中，列管石墨换热器是一种常见的石墨换热器结构。
本文将详细介绍列管石墨换热器的结构及其工作原理。
一、列管石墨换热器的结构列管石墨换热器主要由外壳、管束、管板、管座等部分组成。
外壳是换热器的主体结构，通常由碳钢或不锈钢制成，具有良好的强度和密封性。
管束是换热器的核心部分，由大量的石墨管组成，这些石墨管即是热媒流动的通道，也是热量传递的载体。
管板则用于固定和密封石墨管，通常由不锈钢制成，具有耐腐蚀性能。
而管座则用于支撑和固定管束，通常由碳钢或不锈钢制成，具有良好的强度和稳定性。
在列管石墨换热器中，石墨管的排列方式有多种，常见的有等间距排列和三角排列两种。
等间距排列是指石墨管在管板上均匀排列，形成规则的方阵状布局；而三角排列则是指石墨管按照一定的角度排列，形成类似蜂窝状的布局。
这两种排列方式各有优劣，具体选择取决于换热器所处理的介质和工艺要求。
二、列管石墨换热器的工作原理列管石墨换热器的工作原理主要基于热量传导和流体传热两个过程。
首先，热源通过石墨管内壁传导热量，使得管内的工作介质温度升高。
同时，冷却介质经过石墨管外壁，吸收热量并降低温度。
通过这样的热量传导过程，热源的热量被传递给冷却介质，实现了热量的转移。
在换热过程中，流体传热是一个关键环节。
通过管束内的石墨管，热量可以高效传递给流经管内的工作介质。
同时，冷却介质流经管束外的石墨管，与管内的工作介质进行热交换，吸收热量并带走。
在这个过程中，流体的流速和流量对换热效果起着重要的影响。
因此，合理设计和控制流体的流态参数，对于提高列管石墨换热器的换热效率具有重要意义。
三、列管石墨换热器的应用列管石墨换热器由于其结构简单、换热效率高等特点，在许多领域得到广泛应用。
例如，列管石墨换热器可以用于化工行业中的蒸馏、蒸发、吸收等过程，实现不同介质之间的热量转移。
石墨换热器维护及制造资料

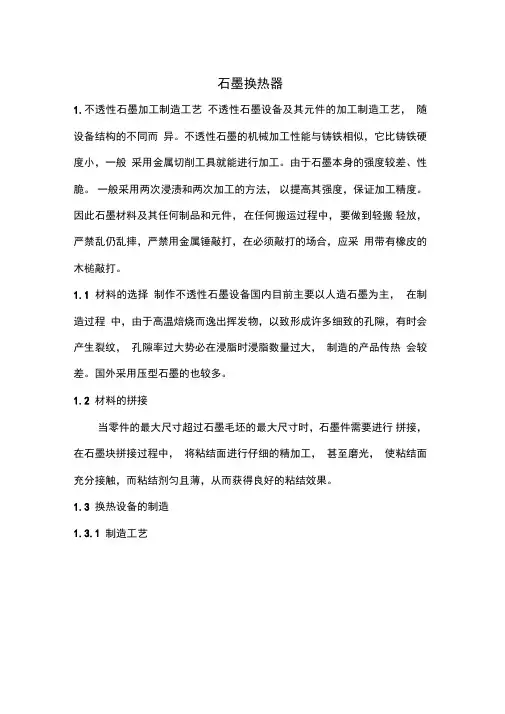

石墨换热器1.不透性石墨加工制造工艺不透性石墨设备及其元件的加工制造工艺，随设备结构的不同而异。
不透性石墨的机械加工性能与铸铁相似，它比铸铁硬度小，一般采用金属切削工具就能进行加工。
由于石墨本身的强度较差、性脆。
一般采用两次浸渍和两次加工的方法，以提高其强度，保证加工精度。
因此石墨材料及其任何制品和元件，在任何搬运过程中，要做到轻搬轻放，严禁乱仍乱摔，严禁用金属锤敲打，在必须敲打的场合，应采用带有橡皮的木槌敲打。
1.1 材料的选择制作不透性石墨设备国内目前主要以人造石墨为主，在制造过程中，由于高温焙烧而逸出挥发物，以致形成许多细致的孔隙，有时会产生裂纹，孔隙率过大势必在浸脂时浸脂数量过大，制造的产品传热会较差。
国外采用压型石墨的也较多。
1.2 材料的拼接当零件的最大尺寸超过石墨毛坯的最大尺寸时，石墨件需要进行拼接，在石墨块拼接过程中，将粘结面进行仔细的精加工，甚至磨光，使粘结面充分接触，而粘结剂匀且薄，从而获得良好的粘结效果。
1.3 换热设备的制造1.3.1 制造工艺I却昔卜［英*玮牡世］1 fit彩捕聲［目前世界上制造石墨换热器的厂家并不多，世界上有影响的公司是德国的西格里公司和法国的卡朋罗兰公司;国内有大连振兴石墨防匡蓟-*匝如壬］T陲预i—士馬灶理］亠「祷为匚工］十一A居至管］-- 迥远口》［捻蘇|1亠阡as赶理I—」列管式换热器制造工艺流程132组装组装方法目前有两种。
一种是将管板、管束、折流板等在支架上用粘结剂粘成一体，然后待粘结剂固化后再装进钢壳体内，通常称之为壳外组装。
另一种是直接在壳体内试装后用粘结剂在壳体内粘结。
换热面积大于200m2，—般均采用壳内组装。
管壳式换热器组装流程2•石墨换热设备简介2.1管壳式石墨换热器简介传fl*兀盘JML 号艰T7松[__!一一空&L腐设备厂和沈阳化工机械厂等。
国外公司都采用浸渍石墨化管，管子的规格大多为①50mmx7mm。
经过第二次高温石墨化的石墨碳化管，管材内部有许多微小空隙，经过真空浸渍处理，空隙被树脂添满，抗渗透性能较好，抗拉强度比国内的压型石墨高。
圆块孔石墨换热器结构和性能

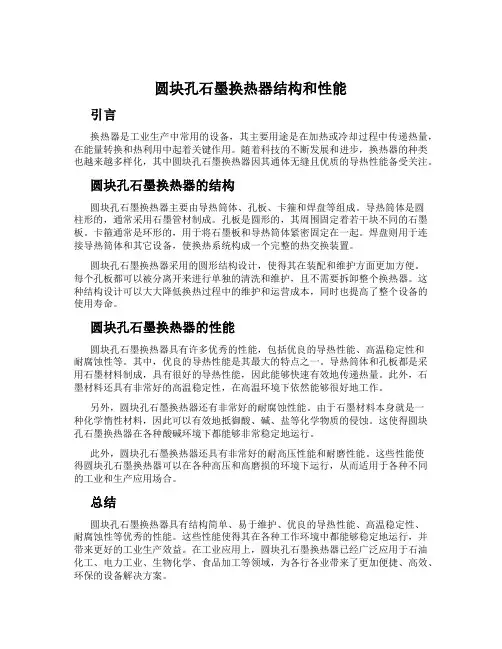

圆块孔石墨换热器结构和性能引言换热器是工业生产中常用的设备，其主要用途是在加热或冷却过程中传递热量，在能量转换和热利用中起着关键作用。
随着科技的不断发展和进步，换热器的种类也越来越多样化，其中圆块孔石墨换热器因其通体无缝且优质的导热性能备受关注。
圆块孔石墨换热器的结构圆块孔石墨换热器主要由导热筒体、孔板、卡箍和焊盘等组成。
导热筒体是圆柱形的，通常采用石墨管材制成。
孔板是圆形的，其周围固定着若干块不同的石墨板。
卡箍通常是环形的，用于将石墨板和导热筒体紧密固定在一起。
焊盘则用于连接导热筒体和其它设备，使换热系统构成一个完整的热交换装置。
圆块孔石墨换热器采用的圆形结构设计，使得其在装配和维护方面更加方便。
每个孔板都可以被分离开来进行单独的清洗和维护，且不需要拆卸整个换热器。
这种结构设计可以大大降低换热过程中的维护和运营成本，同时也提高了整个设备的使用寿命。
圆块孔石墨换热器的性能圆块孔石墨换热器具有许多优秀的性能，包括优良的导热性能、高温稳定性和耐腐蚀性等。
其中，优良的导热性能是其最大的特点之一。
导热筒体和孔板都是采用石墨材料制成，具有很好的导热性能，因此能够快速有效地传递热量。
此外，石墨材料还具有非常好的高温稳定性，在高温环境下依然能够很好地工作。
另外，圆块孔石墨换热器还有非常好的耐腐蚀性能。
由于石墨材料本身就是一种化学惰性材料，因此可以有效地抵御酸、碱、盐等化学物质的侵蚀。
这使得圆块孔石墨换热器在各种酸碱环境下都能够非常稳定地运行。
此外，圆块孔石墨换热器还具有非常好的耐高压性能和耐磨性能。
这些性能使得圆块孔石墨换热器可以在各种高压和高磨损的环境下运行，从而适用于各种不同的工业和生产应用场合。
总结圆块孔石墨换热器具有结构简单、易于维护、优良的导热性能、高温稳定性、耐腐蚀性等优秀的性能。
这些性能使得其在各种工作环境中都能够稳定地运行，并带来更好的工业生产效益。
在工业应用上，圆块孔石墨换热器已经广泛应用于石油化工、电力工业、生物化学、食品加工等领域，为各行各业带来了更加便捷、高效、环保的设备解决方案。
石墨换热器
石墨换热器（化工1101 祖雪薇110830118）1、石墨换热器结构石墨换热器基体为圆柱体，中间有直径为350mm的孔，使圆柱体变为圆筒体（如图1）。
圆柱体有较稳定的结构强度，易于密封，在结构中不用胶结剂，而且采用聚四氟乙烯O型圈密封介质，加装压力弹簧作热胀冷缩的自动补偿机构，下部有介质再分配室，增强紊流效应，结构强度高，耐热耐压性强，抗冲击性能好，体积利用率高，传热效率高，便于检修。
图1 石墨换热器结构简图2、石墨换热器工作原理石墨不但具有耐酸腐蚀性，而且具有良好热传导性能，将石墨芯体做成垂直和水平互相分隔开的块孔式结构，当两种介质彼此通过时，高温介质不断地把热量传给石墨换热器，低温介质不断从换热器得到热量，从而实现了热交换。
3、石墨换热器优缺点优点：1、耐腐蚀性：适用不氧化或弱氧化强酸、碱类、盐溶液、有机酸大部分的有机溶剂和复合介质。
2、高导热性：导热系数高于许多金属，仅次于铜和铝，比碳钢大2 倍，比不锈钢大5 倍，居非金属材料之首，适合制作各种换热设备。
3、线膨胀系数小、耐高温、耐热冲击。
4、表面不易结垢，无污染。
5、机械加工性能好。
6、密度小，重量轻。
缺点：石墨换热器分为块孔式和管壳式两种。
块孔式石墨换热器的主要缺点是一旦出现泄漏很难查找出，也不容易修复。
管壳式石墨换热器的缺点是石墨管的强度相对较低，使用的蒸汽压力不能超过0.15MPa；受热介质的流速低，只能控制在2 ～3m/s；进出口温差只能控制在2 ～4℃，换热器的体积大。
4、石墨换热器的应用基于以上优点，石墨换热器在冷轧酸洗线及化工、石油、农药等行业得到日益广泛的应用。
现主要介绍石墨换热器在酸洗线中的应用。
在冷轧酸洗工序中，石墨换热器通过酸泵从酸槽一端将酸抽出，泵入石墨换热器，经石墨换热器加热又排回酸槽的另一端，由于这一过程是连续进行的，故实现了石墨换热器对酸的加热，见图2。
图2 石墨换热器在酸洗线中工作原理简图石墨换热器改变了酸的受热方式，使酸提温均匀，缩短了提温时间，降低了蒸汽消耗，减少了能源浪费，提高了工作效率；石墨换热器增加了酸的流动性，对带钢表面产生了一定的冲刷效果，加速了去除氧化铁皮的进程。
浓缩石墨换热器大面积爆管原因分析及预防
浓缩石墨换热器大面积爆管原因分析及预防王耀林,徐涛(黄麦岭磷化工集团公司,湖北大悟432818).我公司磷酸二铵生产能力为26万t/a,浓缩装置生产能力为12万t/a。
2003年初浓缩石墨换热器在运行过程中,发生了大面积爆管,一次爆管达88根,造成了重大经济损失,给生产带来了严重影响。
现将浓缩石墨换热器大面积爆管的原因分析如下。
1工艺流程及主要操作指标1·1工艺流程来自酸贮槽的w(P2O5)26%～28%的稀磷酸与低压蒸汽在石墨换热器进行热交换后,经强制循环泵强制循环,真空蒸发后w(P2O5)45%～48%的合格浓磷酸泵送至浓磷酸贮槽贮存。
闪蒸室逸出的含氟气体被低浓度氟硅酸溶液循环吸收,生成w(H2SiF6)10%～12%的氟硅酸溶液送往氟硅酸贮槽贮存,而大量水蒸汽与残余的含氟气体经大气冷凝器冷却后进入循环水系统,不凝性气体被真空喷射器排入大气。
低压蒸汽经石墨换热器换热后产生部分冷凝液,送往除盐水站或供反应工序使用。
1·2主要操作指标(见表1)2主要设备规格及型号主要设备规格及型号见表23爆管原因分析及预防(1)石墨管清理不彻底1996年石墨换热器投入运行,在2003年以前的7年中,石墨管仅破损24根,占石墨管总量649根的3.7%,对浓缩的生产能力影响不大。
而2003年2月份1次破管88根,换热面积减少13.55%,这与石墨管清理不彻底有很大的关系。
浓缩清理熬煮每月2次,每次应完全彻底,最终使石墨管无垢。
但由于在浓缩过程中随着磷酸浓度的提高,杂质所形成盐类的溶解度下降,在石墨换热器的换热面及管道内壁易形成钙盐、氟盐,导致结垢,如不彻底清理,垢会越结越厚,更不易清除。
我公司使用出口压力为30MPa的高压水泵对石墨管道内壁的结垢进行机械清理,主要靠高压水使垢层松动而落下。
如果石墨管结垢致密,垢层厚,大枪头根本无法进入石墨管内清理,只能先使用小枪头清通,再逐步使用大一号枪头进行清理,但所需时间较长。
石墨换热器的结构及正确维护
石墨换热器的结构及正确维护石墨换热器的结构石墨换热器是一种专门用于换热的设备，一般由石墨换热管和支撑装置构成。
石墨换热管通常是由石墨制成，并具有良好的热传导性能，可以有效地将热量传递到换热介质中。
支撑装置则用于固定和支撑石墨换热管，以确保其正常工作。
石墨换热器的结构很简单，但却非常重要。
这是因为换热器的结构直接关系到换热器的工作效率以及使用寿命。
当换热器的结构出现问题时，可能会导致一系列的换热问题，甚至损坏整个设备。
石墨换热器的正确维护对于石墨换热器的正确维护，可以从以下几个方面入手：定期清洗石墨换热管内部石墨换热器的管内可能会积累很多污垢，如果不及时清理，就会导致管道阻塞，影响热交换的效果。
因此，我们需要定期清洗石墨换热管的内部。
通常可以采用高压水或者化学物质对管道进行清洗。
定期检查支撑装置的稳定性支撑装置是石墨换热器的重要组成部分，其稳定性直接影响到整个石墨换热器的工作效率和安全性。
因此，我们需要定期检查石墨换热器的支撑装置，并确保其稳定性。
定期检查石墨换热器的渗漏情况如果石墨换热器出现渗漏情况，就会影响设备的正常运行，甚至会带来危险。
因此，我们需要定期检查石墨换热器的渗漏情况，并及时处理。
定期更换石墨换热器的密封件石墨换热器的密封件一般是由橡胶或者硅胶制成的。
如果密封件出现老化或者损坏，就会导致热交换液泄漏，影响设备的正常工作。
因此，我们需要定期更换石墨换热器的密封件。
总结石墨换热器是一种重要的换热设备，其正确的维护对于设备的正常运行和延长使用寿命都非常重要。
对于石墨换热器的维护，我们需要从定期清洗管道、检查支撑装置、检查渗漏情况以及更换密封件几个方面入手，以确保设备的安全、高效运行。
石墨换热器操作及维护保养规程
石墨换热器操作及维护保养规程石墨换热器操作及维护保养规程1.目的：建立石墨换热器操作及维护保养的标准程序，规范操作人员的操作和维修人维护保养工作。
从而确保人员的安全及设备的正常运行。
2.范围：本标准适用于公司石墨换热器操作及维护保养。
3.职责：3.1.操作人员：严格按照该SOP对石墨换热器进行操作和日常维护。
3.2.维修人员：严格按照该SOP对石墨换热器进行定期维护保养。
4.内容：4.1.操作前准备4.1.1.确认换热器表面无变形、碰伤裂纹、锈蚀麻坑等缺陷。
4.1.2.确认设备无外漏（检查外观）、管程与壳程之间无内漏情况。
4.1.3.确认换热器静电接地是否良好。
4.1.4.确认换热器固定螺栓及各连接件的紧固螺栓齐全可靠。
4.1.5.确认温度、压力表等仪表完好已校验且在有效期。
4.2.使用操作步骤（一般壳程通冷热源，管程通物料）4.2.1.液（热源-上进下出）-液（物料-下进上出）加热。
A.先打开物料出口阀，再打开物料进口阀。
（有特殊要求时可先开热源测的阀门）B.打开热源出口阀，再打开热源进口阀进行换热。
C.根据要求调节热源进口阀开度来控制温度。
D.换热结束后，先关闭热源进口阀再关闭热源出口阀。
E.待物料进出口温度接近时，关闭物料进口阀再关闭物料出口阀。
4.2.2.液（冷源-下进上出）-液（物料-上进下出）降温。
A.先打开物料出口阀，再打开物料进口阀。
B.打开冷源出口阀，再打开冷源进口阀进行换热。
C.根据要求调节冷源进口阀开度来控制温度。
D.换热结束后，先关闭冷源进口阀再关闭冷源出口阀。
E.待物料进出口温度接近时，关闭物料进口阀再关闭物料出口阀。
F.严禁冷源0℃以下循环而换热侧不循环，以免换热侧结冰损坏换热器。
4.2.3.液（冷源-下进上出）-汽（物料-上进下出）降温。
A.先打开冷源出口阀，再打开冷源进口阀。
B.打开气液分离器排气阀，再打开物料出口阀，然后打开物料进口阀（汽升阀）。
C.换热结束后，无液体凝结后先关闭物料进口阀（汽升阀）再关闭物料出口阀。
石墨换热器
• 石墨换热器运行及维护
–列管式石墨换热器结构简单、紧凑、流体阻 力小，可制造大型设备。但耐压、耐温较块 孔式低。适用于非强列冲击、振动较小的场 合，并以作冷却（冷凝）器为好。 –该类型设备分I型和II型。
• I型不带气液分离器 • II型带气液分离，作冷凝器时用选用II型。
–浮动管板的外圆密封圈一般用盘根密封，也 可用O型橡胶密封圈。
• 石墨换热器分类
–石墨换热器分为块孔式和管壳式两种。块 孔式石墨换热器的主要优点是强度高,体积 小,不易破裂,可以使用压力较高的蒸汽, 传热系数高,受热介质的进出口温差可以较 大;缺点是一旦出现泄漏很难查找出,也不 容易修复。管壳式石墨换热器的优点是出 现泄漏容易查找,管子损坏后容易修复;缺 点是石墨管的强度相对较低,使用的蒸汽压 力不能超过0.15MPa;受热介质的流速低,只 能控制在2～3m/s;进出口温差只能控制在2 ～4℃,换热器的体积大。
• 石墨换热器的修理
–泄露率在10%内进行修复
• 管壳式石墨换热器
–国产的管壳式石墨换热器大多采用压型石 墨管。以热固性树脂(如酚醛树脂,呋喃树 脂)和人造石墨粉为原料,按一定的比例混 合后投入挤压机中,压制成型后再经300℃ 的高温处理而制得。管材的内部结构密实, 强度较高,但传热系数低,线胀系数比浸渍 石墨管大一倍。
• 管壳式石墨换热器技术特性：（按 HG/T3122-98
• 管壳式石墨换热器
–国外公司都采用浸渍石墨化管,管子的规格 为∮50mm×7mm。经过第二次高温石墨化的 石墨碳化管,管材内部有许多微小空隙,经 过真空浸渍处理,空隙被树脂填满,抗渗透 性能较好,抗拉强度比国内的压型石墨管高 。由于石墨化程度高,所以传热系数较高, 但抗弯强度(纵向)、抗压强度比压型石墨 管稍低。
石墨换热器技术标准
石墨换热器技术标准
1. 设计标准，石墨换热器的设计应符合国家相关标准和规范，
包括设计压力、温度、材料选用、换热面积、流体流速等方面的要求。
设计标准还包括换热器结构、密封、排污、排气、冷却等设计
参数。
2. 制造标准，石墨换热器的制造应符合国家相关的压力容器制
造标准，包括材料的选用、焊接工艺、检测标准、表面处理等要求。
制造标准还涉及到换热器的尺寸、重量、连接方式等制造工艺参数。
3. 安装标准，石墨换热器的安装应符合国家相关的设备安装标准，包括设备的基础支撑、定位、连接管道、密封、绝热等安装要求。
安装标准还包括设备的水平度、垂直度、固定方式等安装参数。
4. 使用标准，石墨换热器的使用应符合国家相关的设备操作规程，包括设备的启停操作、换热介质的流量、温度、压力控制等使
用要求。
使用标准还涉及到设备的运行稳定性、换热效率、能耗等
使用参数。
5. 维护标准，石墨换热器的维护应符合国家相关的设备维护标
准，包括设备的清洗、检修、更换密封件、防腐蚀处理等维护要求。
维护标准还包括设备的定期检测、故障处理、安全防护等维护参数。
总的来说，石墨换热器的技术标准涉及到设备的设计、制造、
安装、使用和维护等多个方面，需要严格遵守国家相关的标准和规范，以确保设备的安全运行和换热效率。
石墨换热器的操作注意事项
石墨换热器的操作注意事项石墨换热器作为一种高效、节能的换热设备，在化工、石化、制药等行业中得到广泛应用。
但是，在使用石墨换热器时需要注意一些操作事项，以确保其正常运行和延长使用寿命。
以下是关于石墨换热器操作注意事项的详细说明：1. 清洁维护：石墨换热器在使用中会受到各种杂质和污染物的影响，因此需要定期清洁和维护。
清洗时应使用非腐蚀性、无刺激性的洗涤剂，避免使用含有氧化性或酸性物质的清洗剂来清洁石墨换热器，以免损坏其表面。
2. 防止结垢：石墨换热器内部很容易结垢，导致传热效果降低，甚至堵塞换热管道。
因此，要定期对石墨换热器进行清洗，防止结垢现象的发生。
另外，需要注意的是，石墨换热器在工作过程中，应尽量避免使用含有结垢物质的介质，以减少结垢的风险。
3. 控制流速：在使用石墨换热器时，应根据介质的流量和换热要求来合理控制流速。
过大或过小的流速都会对换热效果产生不利影响。
过大的流速会造成换热器内的介质腐蚀加剧，增加管壁的磨损，过小的流速则会降低传热效率。
因此，在操作中应尽量控制好流速，以确保换热效果的最佳状态。
4. 避免超温：石墨换热器在使用过程中要避免超温情况的发生。
过高的温度会对石墨材质产生不良影响，破坏其结构和性能。
因此，在使用中要控制好温度，避免超过石墨换热器的耐受范围，以保证其正常运行。
5. 防止振动：石墨换热器在使用过程中还需要注意防止振动。
振动会对石墨管道和设备固定件产生疲劳损伤，甚至引起破损。
因此，在安装和使用过程中，应注意固定石墨换热器的位置，采取有效的措施来降低振动的产生和传播。
6. 配套设备：在使用石墨换热器时，还需要配备一些必要的辅助设备，如泵、阀门和管道系统等，以确保整个工艺流程的稳定运行。
这些配套设备的选择、安装和维护要符合相关规范和标准，以保证其与石墨换热器的协同工作。
7. 操作规程：对于石墨换热器的操作，需要制定相应的操作规程，并培训相关人员掌握正确的操作方法。
操作规程应包括设备的启动、停止、维护和日常巡检等内容，以确保工作人员能够正确、安全地操作设备。
石墨换热器维护检修规程教案资料
石墨换热器维护检修规程二○○七目录1 总则 (727)2完好标准 (728)3石墨换热器的维护 (729)3.1 维护 (729)3.2 常见故障和处理方法 (730)4 石墨换热器的修理 (730)4.1检修周期及内容 (730)4.2检修方法及质量标准 (731)5试车与验收 (734)6 维护检修安全注意事项 (734)1 总则1.1 适用范围根据南通西格里南宝石墨设备有限公司提供的《列管式石墨降膜吸收器使用说明书》以及其它有关资料，编制本规程。
本规程适用于盐酸脱吸装置中列管式降膜吸收器、列管式冷却器和圆块孔式石墨换热器的维护检修(以下简称“石墨换热器)。
本规程与国家或上级有关部门的规定相抵触时，应遵循国家和上级有关部门制定的一切规定。
1.2 结构简述列管式石墨降膜吸收器由四部分组成：1.气液分布器部分，由石墨上封头、稳压环、分配头等组成；2.冷却吸收部分由石墨管束(包括定距管)、装有分配头的固定管板、浮动管板、折流板等组成；3.气液分离部分；4.钢制外壳。
除第四部分材质为碳钢外，其余部分材质均为石墨。
列管式石墨冷却器由石墨管束、固定管板、浮动管板、折流板以及钢制外壳等组成。
圆柱块孔式石墨换热器由若干轴向和径向都有流道的圆柱形石墨块、折流板及钢质外壳等组成，石墨块装在底板上形成石墨块柱，连接处全部用垫片密封；钢质外壳围住石墨块柱四周并固定在底板上；整个石墨块组件用螺杆将顶部压板与钢外壳固定，各接缝由密封环密封；石墨和钢材之间的热膨胀差用螺旋形压簧补偿。
作为一项规定，腐蚀性介质要从纵向流道通过。
1.3 设备性能石墨换热器主要用于盐酸生产与脱吸装置，共7台；其中列管式换热器4台，圆柱块孔式换热器3台。
2 完好标准2.1 零、部件2.1.1 石墨换热器的零、部件及附件完整齐全，壳体、管程、封头的冲蚀、腐蚀在允许范围内，管束的堵管数不超过总数的10％，隔板、折流板、防冲板等无严重的扭曲变形。
2.1.2 仪表、计量器具和各种安全装置齐全，完整，灵敏，准确、可靠，并按规定定期进行校验。
石墨换热器结构及使用说明
石墨换热器一、特点及应用人造石墨材料的导热系数达到100～130W/M·K,是碳钢的三倍，不锈钢的六倍，是唯一的一种既耐腐蚀又有高导热率的材料。
石墨换热器是传热组件用石墨制成的换热器。
制造换热器的石墨应具有不透性，常用浸渍类不透性石墨和压型不透性石墨。
石墨换热器按其结构可分为块孔氏、管壳式和板式3种类型。
块孔氏：有若干个带孔的块状石墨组件组装而成。
管壳式：管壳式换热器在石墨换热器中占有重要地位，按结构又分为固定式和浮头式两种。
板式：板式换热器用石墨板粘结而成。
此外，还有沉浸式、喷淋式和套管式等（见蛇管式换热器、套管式换热器）。
石墨换热器耐腐蚀性好，传热面不易结垢，传热性能良好。
但石墨易脆裂，抗弯，抗拉强度低，因而只能用于低压，即使是承压能力最好的块孔状结构，其工作压力一般也仅为0.3～0.5兆帕，温度–20℃—165℃。
石墨换热器成本高，体积大，使用不多。
它主要用于盐酸、硫酸、醋酸和磷酸等腐蚀性介质的换热，如用作醋酸和醋酸酐的冷凝器等。
二、型号说明YKA30—16/10—5换热器面积冷却水孔直径气相孔直径石墨块外径石墨结构（圆块式）三、安装说明石墨换热器气相接口为石墨、易碎。
安装过程中应使用软垫圈且垫圈稍厚一些（可用生料带多缠绕几圈）。
上下连接法兰的螺栓拧进螺栓孔不得超过100mm，拧进过多会把石墨盘顶碎。
按螺栓拧进操作顺序依次对角上紧，扭矩不得超过80N·M。
四、操作规程操作员工在使用时应根据本设备使用介质的MSDS表，合理配戴好劳动防护用品。
1、检查列管冷凝器的冷却水管低进高出的接法与保温完好情况。
2、使用时，先打开冷凝器的冷却水出管阀门，再徐徐打开冷却水进管阀门，检查表压力是否正常范围以内。
然后根据工艺要求，用冷却水进管阀门调节冷却水的流量，达到最佳冷却效果。
注: 使用时严禁开冷却水进管阀门旁的回管阀以防冷却水短路.3、根据冷却水的特性控制好温差(5度)，以防换热器结垢。
石墨换热器常见的问题及解决办法分析
石墨换热器常见的问题及解决办法分析祝甲财，张志鹏，王兴雲（青海盐湖镁业有限公司，青海 格尔木 ８１６０００）摘 要：新一代石墨换热器具有优越的性能和先进的加工制造技术。
用于散热器的石墨一般由人造石墨制成。
不透水磨石设备及其部件有两种加工制造工艺。
在实际的生产过程中对石墨换热器常见的问题及解决办法分析进行相应的分析和研究是一项十分重要的内容，本文通过对石墨换热器进行一定的探讨，希望能够给相关的工作人员提供理论性支持和帮助。
关键词：石墨换热器；常见问题；解决办法；分析；总结中图分类号：ＴＱ０５１．５ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２０）１８－０１６０－２Common problems and solutions of graphite heat exchangerZHU Jia-cai, ZHANG Zhi-peng, WANG Xing-yun（Ｑｉｎｇｈａｉ Ｓａｌｔ Ｌａｋｅ ｍａｇｎｅｓｉｕｍ ｉｎｄｕｓｔｒｙ Ｃｏ．， Ｌｔｄ，Ｇｏｌｍｕｄ ８１６０００，Ｃｈｉｎａ）Abstract: Ｔｈｅ ｎｅｗ ｇｅｎｅｒａｔｉｏｎ ｏｆ ｇｒａｐｈｉｔｅ ｈｅａｔ ｅｘｃｈａｎｇｅｒ ｈａｓ ｓｕｐｅｒｉｏｒ ｐｅｒｆｏｒｍａｎｃｅ ａｎｄ ａｄｖａｎｃｅｄ ｍａｎｕｆａｃｔｕｒｉｎｇ ｔｅｃｈｎｏｌｏｇｙ． Ｇｒａｐｈｉｔｅ ｕｓｅｄ ｉｎ ｒａｄｉａｔｏｒｓ ｉｓ ｕｓｕａｌｌｙ ｍａｄｅ ｏｆ ａｒｔｉｆｉｃｉａｌ ｇｒａｐｈｉｔｅ． Ｔｈｅｒｅ ａｒｅ ｔｗｏ ｍａｎｕｆａｃｔｕｒｉｎｇ ｐｒｏｃｅｓｓｅｓ ｆｏｒ ｉｍｐｅｒｖｉｏｕｓ ｔｅｒｒａｚｚｏ ｅｑｕｉｐｍｅｎｔ ａｎｄ ｉｔｓ ｃｏｍｐｏｎｅｎｔｓ． Ｉｎ ｔｈｅ ａｃｔｕａｌ ｐｒｏｄｕｃｔｉｏｎ ｐｒｏｃｅｓｓ， ｉｔ ｉｓ ａ ｖｅｒｙ ｉｍｐｏｒｔａｎｔ ｃｏｎｔｅｎｔ ｔｏ ａｎａｌｙｚｅ ａｎｄ ｓｔｕｄｙ ｔｈｅ ｃｏｍｍｏｎ ｐｒｏｂｌｅｍｓ ａｎｄ ｓｏｌｕｔｉｏｎｓ ｏｆ ｇｒａｐｈｉｔｅ ｈｅａｔ ｅｘｃｈａｎｇｅｒ． Ｔｈｉｓ ｐａｐｅｒ ｄｉｓｃｕｓｓｅｓ ｔｈｅ ｇｒａｐｈｉｔｅ ｈｅａｔ ｅｘｃｈａｎｇｅｒ， ｈｏｐｉｎｇ ｔｏ ｐｒｏｖｉｄｅ ｔｈｅｏｒｅｔｉｃａｌ ｓｕｐｐｏｒｔ ａｎｄ ｈｅｌｐ ｆｏｒ ｒｅｌｅｖａｎｔ ｓｔａｆｆ．Keywords: ｇｒａｐｈｉｔｅ ｈｅａｔ ｅｘｃｈａｎｇｅｒ； ｃｏｍｍｏｎ ｐｒｏｂｌｅｍｓ； ｓｏｌｕｔｉｏｎｓ； ａｎａｌｙｓｉｓ； ｓｕｍｍａｒｙ石墨换热器常见的问题比较多，在实际的生产过程中还需要对出现的各种问题进行相应的分析和研究。
石墨换热器：石墨换热器的介绍
石墨换热器：石墨换热器的介绍石墨换热器是一种可以高效传递热能的设备，通常用于化工、发电、钢铁等工业领域。
在这篇文档中，我们将介绍石墨换热器的基本结构、工作原理和应用场景。
石墨换热器的基本结构石墨换热器由进出口管道、石墨板、壳体和密封装置等组件组成。
其中，石墨板是石墨换热器的核心部件，它由多层石墨片组成，中间夹有金属板，形成一个板式热交换器。
石墨板的每一层都是平行而间隔的，所以流体可以在板上形成复杂的流路，从而实现高效的传热。
石墨换热器的密封装置包括管板、法兰、胶垫等部件，用于保证流体不会泄漏。
进出口管道和壳体采用金属材料制成，可以承受高温、高压和腐蚀性介质的侵蚀。
石墨换热器的工作原理石墨换热器的工作原理基于板式热交换器的原理，即利用较小的热面积实现高效的传热效果。
当两种不同温度的流体在石墨板上流动时，热能就会从高温流体传递到低温流体。
流体一般通过对流方式进行传热，也可以通过强制对流、沸腾等方式来实现传热。
石墨板由许多小石墨片组成，每个石墨片都有一定的厚度和热传导系数。
因此，在流体经过石墨板时，热能可以通过石墨片快速传递，实现高效的传热效果。
石墨换热器的应用场景石墨换热器可以应用于许多不同的领域，特别是那些需要高效传热的领域，如化工、发电、钢铁、石油等行业。
此外，石墨换热器还可以应用于医药、食品、冶金等行业的生产和制造过程中。
在化工领域，石墨换热器常用于各种化工流程中，如反应器的冷却、沸腾传热等。
在发电行业，石墨换热器可以用于汽轮机的冷却和换热系统，可以提高发电效率并节省能源。
在钢铁行业，石墨换热器可以用于高炉冷却系统、钢水净化、热处理等工艺。
总结石墨换热器是一种高效传热设备，在化工、发电、钢铁等行业有广泛的应用。
石墨板是石墨换热器的核心部件，可以通过较小的面积实现高效的传热。
如果你在以上行业工作或学习，石墨换热器的了解对你的职业发展可能有帮助。
列管式石墨换热器的检漏和检修[修改版]
![列管式石墨换热器的检漏和检修[修改版]](https://img.taocdn.com/s3/m/cd4e69c631126edb6e1a103f.png)
第一篇：列管式石墨换热器的检漏和检修列管式石墨换热器的检漏和检修摘要：石墨换热器是磷酸浓缩装置的关键设备；生产中因各种因素影响，会导致换热器损坏。
出现故障，如何检查、修理及如何更换管子等，是我们在工作中必须面对的问题。
本文将我们处理以上问题的经验进行总结，得出“检漏三法”、“堵漏三法”、“换管两法”。
以供大家参考。
关键词：磷酸；浓酸；石墨换热器；修理1 前言石墨换热器是磷酸间接传热、真空蒸发浓缩工艺流程装置中的关键设备。
磷酸在这里，经低压蒸汽加热后，进入真空蒸发室，经急速蒸发水分后、而达到浓缩目的。
由于磷酸的腐蚀性很强，在确定建造材料时，没有很多选择的余地。
金属材料，只有高铬高镍不锈钢Sanicro28 制作的设备，在国外磷酸浓缩装置中有使用的报道。
非金属材料最常用的就是石墨，因为它可以满足导热性好又耐腐蚀的基本要求。
然而，石墨较脆、强度低、膨胀系数较大。
制造的换热器在操作状态下，要承受管内外介质产生的径向和轴向压力（包括换热器不同部位温差引起的拉伸应力）的共同作用。
在这些应力的共同作用下，换热器的失效形式有两种：石墨管拉断，石墨管爆破。
这两种形式，在列管式石墨换热器损坏中占有较大的比例。
从使用的情况来看，国产石墨换热器使用的压型管，主要是管子被拉断；进口换热器使用的浸渍石墨化管，主要是管子被爆破（纵向破裂）。
换热器损坏了，如何进行修理，是磷酸制造企业所面临的难题。
现在，就我厂在这方取得的经验进行综述。
2 石墨换热器分类石墨换热器分为块孔式换热器和列管式换热器。
块孔式换热器的主要优点是：坚固、强度高，可以使用压力较高的蒸汽，磷酸的流速高，传热速率高，传热系数高；设备温差可以较大，体积小，不易破裂。
缺点是：一旦出现泄漏，很难查找出，也不容易修复。
列管式换热器的优点：出现泄漏.，容易查找，管子损坏后容易修复。
缺点：管子强度低，使用的蒸汽压力不能超过0.15MPa；磷酸的流速低，只能控制在2m/s～3m/s 之间；进出口温度只能控制在2℃～4℃；体积大。
石墨制浮头列管式换热器的传热效率评估与能效优化
石墨制浮头列管式换热器的传热效率评估与能效优化引言：换热器是工业生产中广泛应用的热交换设备，在能源利用和产品质量提升方面扮演着重要角色。
本文将重点讨论石墨制浮头列管式换热器的传热效率评估与能效优化的方法和内容。
1. 了解石墨制浮头列管式换热器的基本原理及结构特点石墨制浮头列管式换热器是一种常见的传热设备，由石墨浮头、管束和壳体等组成。
其基本原理是通过壳程和管程之间的流体交换热量，达到传热的目的。
其特点包括结构简单、传热效率高、适用于高温高压环境等。
2. 评估石墨制浮头列管式换热器的传热效率传热效率是评估换热器性能的重要指标之一，其高低对于工业生产的能效和产品质量有着直接的影响。
评估石墨制浮头列管式换热器的传热效率需要考虑以下因素：2.1 温度差驱动力温度差是传热的驱动力，对于浮头列管式换热器来说，壳程和管程之间的温度差是决定传热效率的关键因素之一。
通过合理的温度差设计，可以提高传热效率。
2.2 流体流动速度流体流动速度是影响石墨制浮头列管式换热器传热效率的另一个重要因素。
较高的流速可以增加流体的对流传热，提高传热效率。
然而，流速过高也会增加系统的流阻，降低整体换热能力。
2.3 换热面积换热器的传热面积直接影响传热效率。
通过增大管束的数量或长度，可以增加传热面积，从而提高传热效率。
2.4 管外传热管外传热是指管束表面与壳体之间的传热过程，主要通过对流和辐射传热实现。
减小管外传热是提高换热器传热效率的关键措施之一，可以通过增加导热性能、表面涂覆材料等方式来改善。
3. 石墨制浮头列管式换热器传热效率的能效优化方法3.1 优化流体流动通过优化流体流动方式，可以提高流体的混合程度和局部传热效果。
常见的方法包括增加流体进口和出口位置的设计、采用流体引导筒等。
3.2 优化换热器结构通过改进换热器的结构设计，可以最大限度地提高传热效率。
例如，在壳程内增加导流板、减小壳程的截面积、改变流体的流动路径等。
3.3 优化清洗和维护方式换热器的清洗和维护对于保持传热效率的稳定性至关重要。
石墨换热器工艺流程
石墨换热器工艺流程
《石墨换热器工艺流程》
石墨换热器是一种常用的换热设备，广泛应用于化工、石油、冶金等领域。
其工艺流程通常包括设计、制造、安装、运行和维护等多个环节。
首先，石墨换热器的设计是工艺流程的关键环节。
在设计阶段，需要根据具体的工艺需求和换热条件确定换热器的尺寸、结构、换热面积等参数。
设计人员需要充分考虑介质的性质、流速、温度、压力等因素，以确保换热器的性能和安全性。
接下来是制造环节。
制造石墨换热器需要选用高质量的石墨材料，并进行精密的加工和装配工艺。
制造工艺的质量直接影响到换热器的性能和寿命，因此需要严格控制每个环节的质量，保证产品的可靠性和稳定性。
安装是工艺流程中的另一个重要环节。
在安装阶段，需要依据设计要求进行换热器的安装和连接，确保设备在使用过程中不泄漏、不堵塞、不产生安全隐患。
同时，还需要进行安全性和性能检测，以确保设备的正常运行。
换热器的运行是工艺流程的核心环节。
在运行阶段，需要对换热器进行调试和优化，以达到最佳的换热效果。
此外，还需要定期对设备进行维护和检修，以延长设备的使用寿命和确保设备的安全可靠运行。
