二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
好比：二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。
此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。
二位三通电磁阀符号：二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。
分为常开常闭。
常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
符号见图。
→二位三通电磁阀工作原理：一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开；二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀一进一出：常闭式当电磁阀线圈通电时，接口通向接口，接口关闭；当电磁阀线圈断电时，接口关闭，接口通向接口；常开式当电磁阀线圈断电时，接口通向接口，接口关闭；当电磁阀线圈通电时，接口关闭，接口通向接口；二位三通电磁阀原理图：电磁阀的事情原理【气动元件】利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控制，能实现远间隔操作。
三通电磁阀的原理
三通电磁阀的原理
三通电磁阀是一种常用的控制设备，通过电磁阀的工作原理来控制液体或气体的流通方向。
其原理如下：
1. 弹簧中心原理：三通电磁阀由阀体、电磁铁和活塞组成。
阀体包含三个通道，分别是入口通道、出口通道和中间通道。
中间通道与入口通道和出口通道交叉连接。
当电磁铁未通电时，弹簧将活塞向一个方向推动，使中间通道与出口通道连接，入口通道则被封闭。
这种情况下，液体或气体从入口通道进入中间通道，然后通过出口通道排出。
2. 电磁吸合原理：当电磁铁通电时，产生磁场，吸引活塞，使其移动到另一个方向。
此时，中间通道与入口通道连接，出口通道被封闭。
液体或气体从入口通道进入中间通道，然后通过出口通道排出。
3. 双作用原理：有些三通电磁阀还可以根据需求进行双向流动控制。
当电磁铁通电时，活塞会移动到一个位置使中间通道既与入口通道连接，又与出口通道连接。
此时，液体或气体可以同时从入口通道进入中间通道，也可以从中间通道流向出口通道。
当电磁铁不通电时，活塞会被弹簧推回到原始位置，实现相反的流动方向。
综上所述，三通电磁阀通过电磁铁的工作状态来控制液体或气体的流动方向，具有灵活、可靠的特点，被广泛应用于液压、气动系统中的控制和调节。
两位三通阀工作原理
两位三通阀工作原理
两位三通阀是一种常用的控制阀，它具有两个通道和一个控制通道，可以实现
两个流体流向的切换或者混合。
它的工作原理主要是通过阀芯的移动来改变流体的流向和流量，从而实现对系统的控制。
下面将详细介绍两位三通阀的工作原理。
首先，两位三通阀的结构由阀体、阀盖、阀芯和执行机构组成。
阀体内部有两
个入口和一个出口，阀芯通过执行机构的控制可以在两个入口和一个出口之间进行切换，从而实现不同的流体流向和流量控制。
执行机构可以是手动操作的，也可以是电动或气动控制的。
其次，两位三通阀的工作原理是基于阀芯的移动来实现的。
当阀芯处于某一位
置时，两个入口中的流体会分别流向出口，这时可以实现两个流体的分流。
当阀芯移动到另一位置时，两个入口中的流体会混合在一起流向出口，这时可以实现两个流体的混合。
通过不同位置的阀芯移动，可以实现流体的切换和控制。
最后，两位三通阀的工作原理还包括对流体流量的控制。
通过调节阀芯的位置，可以改变流体通过阀体的通道大小，从而实现对流量的调节。
这种流量控制可以通过手动操作或者自动控制来实现，可以根据系统的需要进行调整。
总的来说，两位三通阀的工作原理是通过阀芯的移动来实现对流体流向和流量
的控制。
它具有结构简单、控制灵活等特点，广泛应用于工业控制系统中。
希望通过本文的介绍，读者能对两位三通阀的工作原理有更深入的了解。

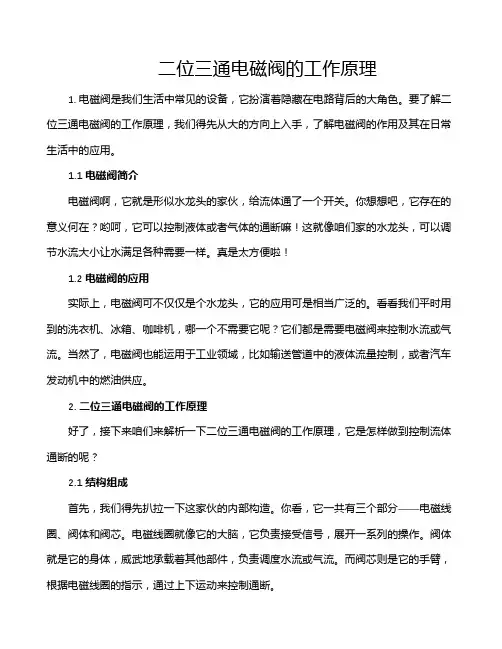

二位三通电磁阀的工作原理
二位三通电磁阀的工作原理1. 电磁阀是我们生活中常见的设备，它扮演着隐藏在电路背后的大角色。
要了解二位三通电磁阀的工作原理，我们得先从大的方向上入手，了解电磁阀的作用及其在日常生活中的应用。
1.1 电磁阀简介电磁阀啊，它就是形似水龙头的家伙，给流体通了一个开关。
你想想吧，它存在的意义何在？哟呵，它可以控制液体或者气体的通断嘛！这就像咱们家的水龙头，可以调节水流大小让水满足各种需要一样。
真是太方便啦！1.2 电磁阀的应用实际上，电磁阀可不仅仅是个水龙头，它的应用可是相当广泛的。
看看我们平时用到的洗衣机、冰箱、咖啡机，哪一个不需要它呢？它们都是需要电磁阀来控制水流或气流。
当然了，电磁阀也能运用于工业领域，比如输送管道中的液体流量控制，或者汽车发动机中的燃油供应。
2. 二位三通电磁阀的工作原理好了，接下来咱们来解析一下二位三通电磁阀的工作原理，它是怎样做到控制流体通断的呢？2.1 结构组成首先，我们得先扒拉一下这家伙的内部构造。
你看，它一共有三个部分——电磁线圈、阀体和阀芯。
电磁线圈就像它的大脑，它负责接受信号，展开一系列的操作。
阀体就是它的身体，威武地承载着其他部件，负责调度水流或气流。
而阀芯则是它的手臂，根据电磁线圈的指示，通过上下运动来控制通断。
2.2 工作原理咱们先假设电磁阀初始状态是关闭的，水流或气流是被阻断的。
这时候，电磁线圈会收到一个信号，就像收到了一道擂鼓声，立刻嗖的一下，把阀芯从阀座上拉开。
嗯，此时就好像士兵立正傲然站立，水流或气流顺畅通过。
不过，如果再来一个信号，咱们的电磁线圈又会如丧考妣，再响个擂鼓声，阀芯也是会顺势落下。
这一闭一开的操作，简直就是电磁阀的闪电舞蹈。
3. 电磁阀的神奇之处看看，咱们二位三通电磁阀可真是个神奇的家伙！它能在电路的调度下，遵循着信号的节奏，时不时地把水龙头打开或者关闭。
简直就是在进行一个流体的侠盗行动，灵活又调皮。
3.1 节约资源这种自动控制的特性，让电磁阀在节约资源上发挥了大作用。

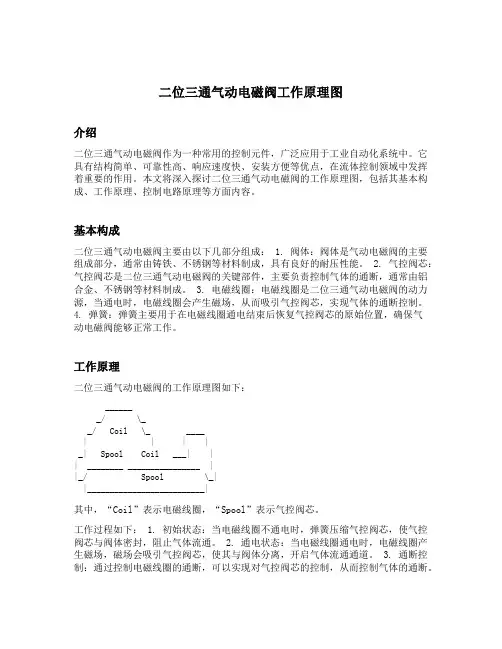

二位三通气动电磁阀工作原理图
二位三通气动电磁阀工作原理图介绍二位三通气动电磁阀作为一种常用的控制元件，广泛应用于工业自动化系统中。
它具有结构简单、可靠性高、响应速度快、安装方便等优点，在流体控制领域中发挥着重要的作用。
本文将深入探讨二位三通气动电磁阀的工作原理图，包括其基本构成、工作原理、控制电路原理等方面内容。
基本构成二位三通气动电磁阀主要由以下几部分组成： 1. 阀体：阀体是气动电磁阀的主要组成部分，通常由铸铁、不锈钢等材料制成，具有良好的耐压性能。
2. 气控阀芯：气控阀芯是二位三通气动电磁阀的关键部件，主要负责控制气体的通断，通常由铝合金、不锈钢等材料制成。
3. 电磁线圈：电磁线圈是二位三通气动电磁阀的动力源，当通电时，电磁线圈会产生磁场，从而吸引气控阀芯，实现气体的通断控制。
4. 弹簧：弹簧主要用于在电磁线圈通电结束后恢复气控阀芯的原始位置，确保气动电磁阀能够正常工作。
工作原理二位三通气动电磁阀的工作原理图如下：_______/ \__/ Coil \_ ____| | | |_| Spool Coil ___| || ________ ________________ ||_/ Spool \_||__________________________|其中，“Coil”表示电磁线圈，“Spool”表示气控阀芯。
工作过程如下： 1. 初始状态：当电磁线圈不通电时，弹簧压缩气控阀芯，使气控阀芯与阀体密封，阻止气体流通。
2. 通电状态：当电磁线圈通电时，电磁线圈产生磁场，磁场会吸引气控阀芯，使其与阀体分离，开启气体流通通道。
3. 通断控制：通过控制电磁线圈的通断，可以实现对气控阀芯的控制，从而控制气体的通断。
控制电路原理二位三通气动电磁阀的控制电路通常由开关元件、电源和电磁线圈组成。
控制电路原理图如下：_______________| |Switch --| Power Source |-- Coil|_______________|控制电路工作过程如下： 1. 初始状态：当开关处于断开状态时，电源无法通电，电磁线圈不产生磁场，气控阀芯与阀体保持闭合状态。
冰箱电磁阀工作原理图
冰箱电磁阀工作原理图冰箱电磁阀工作原理图1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B（见图1）。
A出口管为常开出口管，B出口管为常闭出口管。
接头A和阀芯的资料为软磁不锈铁，接头B的资料为不导磁的不锈钢。
两位三通电磁阀职业原理图 1在电磁阀没有接通电源的时候，阀芯在弹簧A 的的作用下，保持在接头B一端，阀芯内密封双稳态二位三通脉冲电磁阀（以下简称电磁阀）是利用导磁物体在一组极性相斥的永磁场中心，该导磁物体无法停留在磁场中心的原理（见图2）而设计的一种电磁阀。
图 2这种电磁阀有二个固定的职业状态，这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的，因此它的任何一种状态均不必用电能来维持状态的固定（见图3）。
当必要将电磁阀的一个固定状态转换成另一个固定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程实现后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。
两位三通电磁阀职业原理图 3电磁阀共有三个接口，即：进口管和A、B两个出口管（见图4）。
接头A、B和阀芯的资料均为软磁不锈铁。
两位三通电磁阀职业原理图图 4在电磁阀没有接通电源的时候，由永磁体A、B 及被磁化的接头A、接头B、阀芯构成的磁场，使阀芯保持在接头A一端或接头B一端的两个固定的工位。
当向电磁阀输入额定电压的的交流电流，经过脉冲电流发生器，向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场（如图3中a部分）。
使阀芯位置保持在接头A一端，阀芯内的密封垫A密封阀口A，从而切断出口管A所连接的管路。
此时，进口管与出口管B 保持正脉冲常通。
当电磁阀断电的瞬间，脉冲电流发生器，向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场（如图3中b部分）。
二位三通先导电磁阀工作原理
二位三通先导电磁阀工作原理二位三通先导电磁阀，听起来是不是有点复杂？其实它的工作原理跟我们生活中一些简单的事情有点像，大家听我慢慢说。
想象一下你在家里的水龙头上，一拧就能控制水流。
这种电磁阀也是类似的道理，不过它控制的可不仅仅是水，可能还有气体、油液等等，真的是个多才多艺的小家伙。
这玩意儿的核心其实就是个“开关”，不过它可不是什么普通的开关，而是通过电磁力来工作的。
简单来说，你只需要给它通电，它就能快速地打开或者关闭，简直像魔术一样！这个过程就像你在打电话给朋友，让他来开门一样，一声令下，门就开了，方便又快捷。
它有两个主要的通道，一个是进气口，另一个是出气口。
电流一通，电磁阀内部的小“杆子”就会移动，来决定气体或者液体的去向。
就像你在分发糖果，有人给你发了好几颗糖，你得决定把哪些分给谁，这个“决定”就靠电磁阀的内部结构来实现。
这个过程还挺有趣的，有时候你会觉得它就像是个小精灵，灵活自如地在操控着各种流体，真是令人着迷。
再说说它的应用吧，二位三通先导电磁阀的身影可是在很多地方都能看到。
比如说在工厂里，那些大型的机器设备里，它帮助控制液体的流动，保持生产的顺畅；在汽车上，它还能调节油路，确保发动机的高效运转。
这可真是个小小的英雄，默默无闻地在背后支撑着整个系统，真是让人感动！大家对这种电磁阀的理解也可能会有些偏差，觉得它只是一块金属而已，但其实它背后隐藏着很多科学原理呢。
比如说，电磁阀的设计必须考虑到流体的压力、流量，甚至温度等因素。
想想看，这就像是你要做一道美味的菜，必须掌握好火候和调料，不然可就“翻车”了！所以，这些电磁阀设计师们可真是心思缜密，每一个细节都不容忽视。
说到故障，电磁阀也不是完美无缺的。
假如电磁阀坏了，那可就麻烦了，可能会造成液体泄漏，甚至引发安全隐患。
因此，定期的检查和维护是必不可少的。
就像你对待自己的车一样，要定期保养，才能保证它跑得更顺畅。
要是你不小心把它弄坏了，维修可就得花不少时间和精力，真是心累。
电磁阀工作原理
什么是二位三通或五通电磁阀两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理再简单谈一下吧。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
电磁阀原理及2位3通5通
国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
两位三通电磁阀工作原理
两位三通电磁阀工作原理
两位三通电磁阀是一种常用的控制元件，它可以控制液压、气压等介质的流动方向，广泛应用于工业自动化领域。
其工作原理可以分为两个方面：电磁原理和机械原理。
一、电磁原理
两位三通电磁阀的电磁原理是利用电磁铁的吸合和释放来控制阀门的开关。
电磁铁由线圈和铁芯组成，当通过线圈通电时，会产生磁场，磁场会使铁芯吸引，从而使阀门开启或关闭。
当线圈断电时，铁芯会失去磁性，阀门会回到原来的位置。
二、机械原理
两位三通电磁阀的机械原理是利用阀芯的移动来控制介质的流动方向。
阀芯是阀门的关键部件，它可以在阀门内部移动，从而改变介质的流动方向。
当电磁铁通电时，阀芯会被吸引，从而使阀门开启；当电磁铁断电时，阀芯会回到原来的位置，从而使阀门关闭。
综上所述，两位三通电磁阀的工作原理是通过电磁铁的吸合和释放来控制阀门的开关，同时利用阀芯的移动来改变介质的流动方向。
这种控制方式具有响应速度快、可靠性高、操作简单等优点，因此被广泛应用于各种自动化控制系统中。
二位三通气动电磁阀工作原理图
二位三通气动电磁阀工作原理图
二位三通气动电磁阀是一种常用的控制阀门，其主要功能是实现对气体或液体的流量、压力、温度等参数进行控制。
其工作原理图如下：
（图中黑色为气体/液体流动路径，红色为电磁铁及电线连接，蓝色为气动部分连接）
二位三通气动电磁阀由气动部分和电气部分构成。
其整体结构包括阀体、阀芯、弹簧、电磁铁、电路板等部件。
阀体分为进气口、出气口和中间通道三部分。
阀芯为移动部件，在阀体中间通道内移动，与进气口、出气口连通或隔绝。
弹簧位于阀芯下部，通过恢复力来保证阀芯的位置。
电磁铁位于阀体顶部，通过通电使得电磁铁内部产生电磁场，吸引阀芯移动。
电路板作为电气控制部分，负责调节电磁阀的开关，控制气流或液流的大小和方向。
工作时，电路板通过接入电源控制电磁铁，使得电磁铁产生磁场吸引阀芯向上移动。
此时阀芯与进气口连通，气体或液体从进气口进入阀体，经过中间通道，从出气口流出。
与此同时，弹簧也会跟随阀芯向上移动，将阀芯限制在其磁吸力范围内，当电磁铁断电时，弹簧恢复原本形态，阀芯回到初始位置，中间通道内便断开了进气口和出气口的连接，系统停止流动。
除此之外，二位三通气动电磁阀还可以根据实际需要进行调节。
当需要改变气体或液体的方向时，只需要旋转阀体即可；当需要改变气体或液体的流量大小时，则需要调节弹簧的紧度和阀
芯的尺寸。
总体来说，二位三通气动电磁阀是一种简单而可靠的控制阀门，在工业控制、机械设备、实验室实验等领域得到广泛应用。
其优点在于其结构简单，维护方便，并且能够精确控制流量、压力等参数。
两位三通电磁阀工作原理
两位三通电磁阀工作原理分类:汽车知识2007.8.23 14:47 作者：yapijingo | 评论：3 | 阅读：统计失败有同事问到这个，介绍下两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
两位三通两位五通电磁阀原理
两位三通两位五通电磁阀原理两位三通电磁阀是一种常用的电磁阀，用于控制液压或气动系统的流体流向。
该电磁阀有两个工作位置，即工作位置1和工作位置2，以及三个通道，即入口通道（P）、出口通道（A）和排空通道（R）。
当电磁阀处于工作位置1时，入口通道（P）与出口通道（A）相连，流体可以自入口通道（P）进入出口通道（A），从而实现流体流通。
而当电磁阀处于工作位置2时，入口通道（P）与排空通道（R）相连，出口通道（A）与排空通道（R）截断，此时，流体的流动被阻止。
两位三通电磁阀的工作原理是通过控制电磁力来实现流体的开关。
通常，两位三通电磁阀由一个电磁阀芯和一个电磁线圈组成。
当电磁阀的线圈通电时，会产生电磁力，使电磁阀芯被吸引，从而改变阀的工作位置。
当线圈断电时，电磁力消失，阀芯恢复原位。
在工作位置1时，电磁阀芯与阀座之间存在一个导管，导管连通入口通道（P）与出口通道（A），使流体可以自由流动。
当线圈通电时，电磁阀芯受到吸引力，向下运动，阀芯封住移动部件并与阀座接触。
在此位置，导管被阀芯堵住，流体无法通过导管进入出口通道（A），从而阻止了流体的流动。
在工作位置2时，导管被连接到排空通道（R），而入口通道（P）与排空通道（R）相连。
当线圈通电时，电磁阀芯向上运动，将导管从出口通道（A）上拔出，并与排空通道（R）连接。
此时，出口通道（A）与排空通道（R）相连，流体可以从出口通道（A）排空到外部环境，从而达到阻止流体流动的目的。
通过控制线圈的通电和断电，可以控制两位三通电磁阀的工作位置，进而实现液压或气动系统中流体的流向控制。
两位五通电磁阀是一种常用的电磁阀，用于控制液压或气动系统中复杂的流体流向。
两位五通电磁阀与两位三通电磁阀的主要区别在于通道数量。
两位五通电磁阀有两个工作位置，即工作位置1和工作位置2，以及五个通道，即入口通道（P）、出口通道（A）、进油通道（B）、回油通道（T）和中间通道（P1）。
两位五通电磁阀与两位三通电磁阀的工作原理基本相同，通过控制电磁力来实现流体的开关。
2位三通电磁阀原理
2位三通电磁阀原理电磁阀是一种常见的控制元件，广泛应用于自动化控制系统中。
其中，2位三通电磁阀是一种常见的电磁阀类型。
这种电磁阀具有简单的结构和可靠的性能，被广泛应用于控制气体和液体的流量。
下面我们将深入探讨2位三通电磁阀的原理和工作方式。
原理2位三通电磁阀由活动芯和固定外壳组成。
在安装时，活动芯被安装在固定外壳的内部，形成一个密封的空间。
当电磁阀通电时，活动芯会受到电磁力的作用，向外移动。
移动过程中，活动芯会打开阀门，使液体或气体流通。
当电磁阀断电时，活动芯会回到原始位置，阀门也会关闭。
这个过程就是电磁阀的基本工作原理。
工作方式2位三通电磁阀的工作方式是通过控制电磁铁来实现的。
当电磁阀处于关闭状态时，电磁铁不通电，活动芯处于原始位置，阀门处于关闭状态。
此时，液体或气体无法通过阀门流动。
当电磁阀需要打开时，电磁铁通电，产生电磁力，使活动芯向外移动，阀门打开，液体或气体开始流动。
当电磁阀不再需要打开时，电磁铁断电，活动芯回到原始位置，阀门关闭，液体或气体停止流动。
这个过程是通过控制电磁铁的通断来实现的。
应用2位三通电磁阀广泛应用于自动化控制系统中，例如液压系统、气动系统、自动化机械、加热系统、冷却系统、水处理系统等。
这种电磁阀可以控制液体或气体的流量，实现流量的调节和控制。
由于其结构简单、性能可靠、使用方便等优点，被广泛应用于各种工业领域。
总结2位三通电磁阀是一种常见的控制元件，具有简单的结构和可靠的性能。
其工作原理是通过电磁力控制活动芯的位置，从而控制阀门的开关。
这种电磁阀广泛应用于自动化控制系统中，例如液压系统、气动系统、自动化机械、加热系统、冷却系统、水处理系统等。
三通电磁阀工作原理【附图】
两位三通电磁阀：电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
工作原理：一进二出：(ZC2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；二进一出：(ZC2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)---当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；一、三通电磁阀是什么1、电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
2、电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
两位三通电磁阀符号
两位三通电磁阀符号一、电磁阀的作用和原理电磁阀是一种控制液体或气体流动的装置，通过电磁力的作用来控制阀门的开关。
它广泛应用于工业自动化领域，如流体控制系统、液压系统、气动系统等。
电磁阀通常由电磁铁和阀体两部分组成，当电磁铁通电时，产生的磁场会使阀体内的活塞移动，从而改变阀门的开关状态。
二、两位三通电磁阀的定义和特点两位三通电磁阀是一种常用的电磁阀类型，它具有两个工作位置和三个通道。
两位三通电磁阀的工作位置通常是开和关，而三个通道分别是入口、出口和中间通道。
当电磁阀处于开启状态时，中间通道与入口相连，液体或气体可以流动；当电磁阀处于关闭状态时，中间通道与出口相连，阻止液体或气体的流动。
两位三通电磁阀具有以下特点： 1. 结构简单，制造成本低。
2. 操作方便，响应速度快。
3. 可靠性高，寿命长。
4. 适用于控制液体和气体的流量、方向和压力。
三、两位三通电磁阀的符号表示两位三通电磁阀的符号表示遵循国际标准ISO 1219-1，采用图形符号来表示不同的元件和其功能。
对于两位三通电磁阀，其符号表示如下：符号中的箭头表示流动方向，方框表示电磁铁，圆圈表示阀体，中间的线表示中间通道。
当电磁阀通电时，箭头指向中间通道，液体或气体可以从入口流入中间通道，然后从出口流出；当电磁阀断电时，箭头指向出口，中间通道与出口相连，阻止液体或气体的流动。
四、两位三通电磁阀的工作原理两位三通电磁阀的工作原理基于电磁力的作用。
当电磁阀通电时，电磁铁产生的磁场使阀体内的活塞向上移动，使中间通道与入口相连，液体或气体可以流动；当电磁阀断电时，电磁铁失去磁性，活塞由于自身重量和弹簧的作用向下移动，使中间通道与出口相连，阻止液体或气体的流动。
两位三通电磁阀的工作过程如下： 1. 电磁阀处于关闭状态，中间通道与出口相连，入口与中间通道隔离。
液体或气体无法通过电磁阀流动。
2. 控制电磁阀通电，电磁铁产生磁场，使活塞向上移动。
中间通道与入口相连，液体或气体可以从入口流入中间通道。
两位三通电磁阀 结构
两位三通电磁阀结构
两位三通电磁阀是一种常用的控制装置，用于调节流体的流动方向。
它由两个
控制口和一个通道组成，通常用于控制气体、蒸汽或液体的流动。
两位三通电磁阀的结构通常由主体、阀芯和线圈三部分组成。
主体是整个阀的
外壳，起到保护内部结构的作用。
阀芯是连接两个控制口的部件，通过线圈的电磁作用来控制阀芯的开启和关闭。
线圈则是阀芯的驱动部分，通过供电来产生磁场以控制阀芯的运动。
在工作中，两位三通电磁阀通常有两种状态：开启状态和关闭状态。
当电磁阀
的线圈通电时，电磁力会使阀芯向一个方向运动，打开其中一个控制口，并关闭另一个控制口。
反之，当线圈断电时，阀芯会回到初始位置，关闭其中一个控制口，并打开另一个控制口。
通过这种开启和关闭的动作，流体可以按照要求的方向流动。
两位三通电磁阀的主要优点是具有简单、紧凑的结构，使用方便，且响应速度快。
它们被广泛应用于各种自动控制系统中，如空调系统、水处理系统、暖通空调系统等。
总之，两位三通电磁阀是一种常见的控制装置，具有简单、紧凑的结构，通过
线圈的电磁作用来控制阀芯的开启和关闭，从而调节流体的流动方向。
它们在自动控制系统中扮演着重要的角色，提供了便捷和高效的流体控制解决方案。
冰箱电磁阀工作原理图
————————————————————————————————作者：————————————————————————————————日期：1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B (见图1)。
A 出口管为常开出口管，B 出口管为常闭出口管。
接头A 和阀芯的资料为软磁不锈铁，接头B 的资料为不导磁的不锈钢。
两位三通电磁阀职业原理图1在电磁阀没有接通电源的时候，阀芯在弹簧A 的的作用下，保持在接头 B 一端，阀芯内密封垫B 密封铜芯B 上的阀口B，从而切断出口管B 所连接的管路。
此时，进口管经过阀芯上的气槽与出口管A 保持常通。
当电源向电磁阀输入额定电压的交流电流，被整流电路整流后，经线圈引线引入直流线圈，产生一个相对固定的电磁场。
在此电磁场的作用下，接头A 和阀芯被磁化，使得阀芯克服弹簧力被磁吸力吸到接头A 一端，阀芯内密封垫A 密封铜芯A 上的阀口A，从而切断出口管A 所连接的管路。
此时，进口管与出口管B 保持通电常通。
电磁阀断电后，直流线圈产生的磁场消失，同时，接头A 和阀芯退磁，相互间的吸合力也消失，阀芯在弹簧A 的的作用下，推向接头B，并保持在接头B 一端，从而切断出口管B 所连接的管路，连通出口管A 所连接的管路。
2. SDF0.8 3/2-4.1 双稳态二位三通脉冲电磁阀双稳态二位三通脉冲电磁阀 (以下简称电磁阀) 是利用导磁物体在一组极性相斥的永磁场中心，该导磁物体无法停留在磁场中心的原理(见图2)而设计的一种电磁阀。
图2这种电磁阀有二个固定的职业状态，这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的，因此它的任何一种状态均不必用电能来维持状态的固定(见图3) 。
当必要将电磁阀的一个固定状态转换成另一个固定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程实现后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。
双线圈三位两通电磁阀工作原理
双线圈三位两通电磁阀工作原理双线圈三位两通电磁阀是一种常用于工业自动化系统的控制元件，主要用于控制液体或气体流通的方向和流量。
它由两个线圈和一个阀体组成，其工作原理是通过控制两个线圈的电流来控制阀体内的阀芯移动，从而实现不同通道的开关和阻断。
1.阀体结构简单，体积小，重量轻，安装方便。
2.电磁线圈具有灵敏的动作特性，能迅速响应控制信号的变化。
3.电磁阀可根据需要同时控制多个通道的开关，灵活性较高。
1.非工作状态：当两个线圈都没有通电时，电磁阀处于非工作状态，阀芯处于中间位置，与两个弹簧相接触。
此时，阀体的入口和出口是关闭的，油流无法通过。
2.工作状态一：当A线圈通电时，磁场将阀芯向一个方向移动，脱离弹簧的约束，使阀芯与阀体上的通道相连通。
此时，阀体的入口与一个通道相连通，而出口与另一个通道相连通，油流可以从入口通过阀体流向出口。
3.工作状态二：当B线圈通电时，磁场将阀芯向另一个方向移动，与阀体上的通道相连通，同时与A线圈相连通的通道被关闭。
此时，阀体的入口与B线圈相连通的一个通道相连通，而出口与另一个通道相连通，油流可以从入口通过阀体流向出口。
4.工作状态的切换：通过切换A、B线圈的通电与断电，可以切换电磁阀的工作状态。
当两个线圈均不通电时，电磁阀回到非工作状态。
双线圈三位两通电磁阀的工作原理是基于电磁感应法，即通过电流在磁感线圈中产生的磁场来实现对阀芯位置的控制。
当电流通入磁感线圈时，线圈产生的磁场会与阀芯上自带的磁体之间相互作用，使阀芯受到磁力的作用而移动。
通过控制线圈的通断来实现对阀芯位置的控制。
总结起来，双线圈三位两通电磁阀通过控制电磁线圈的通断来实现对阀芯位置的控制，从而实现不同通道的开关和阻断。
它的工作过程简单，结构紧凑，适用于各种工业自动化系统中的控制任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两位三通电磁阀结构及工作原理
一、从气路上来说：
二位三通电磁阀的“两位”是指两个位置可控：开—关；“三通”是指有三个通道通气，一般情况下具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个*，如果不怕噪音的话也可以不装)。
两位三通电磁阀通常与单作用气动执行机构配套使用。
二、从电气上来说：
1、两位三通电磁阀一般为单电控(即单线圈)，线圈电压等级一般采用
DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种。
常闭型指线圈没通电时气路是断的，动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的，动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
