双目视觉测量系统双目视觉测量系统工作原理是双目视觉测量的基本
双目相机 测量 物体 长宽高信息 方法

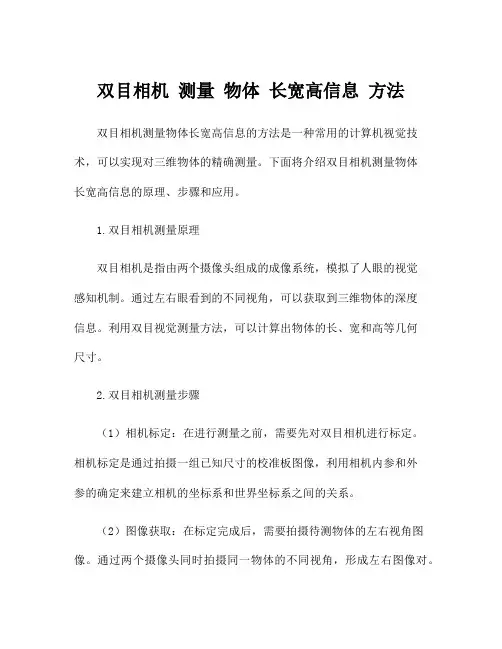

双目相机测量物体长宽高信息方法双目相机测量物体长宽高信息的方法是一种常用的计算机视觉技术，可以实现对三维物体的精确测量。
下面将介绍双目相机测量物体长宽高信息的原理、步骤和应用。
1.双目相机测量原理双目相机是指由两个摄像头组成的成像系统，模拟了人眼的视觉感知机制。
通过左右眼看到的不同视角，可以获取到三维物体的深度信息。
利用双目视觉测量方法，可以计算出物体的长、宽和高等几何尺寸。
2.双目相机测量步骤（1）相机标定：在进行测量之前，需要先对双目相机进行标定。
相机标定是通过拍摄一组已知尺寸的校准板图像，利用相机内参和外参的确定来建立相机的坐标系和世界坐标系之间的关系。
（2）图像获取：在标定完成后，需要拍摄待测物体的左右视角图像。
通过两个摄像头同时拍摄同一物体的不同视角，形成左右图像对。
（3）图像匹配：采用特征点匹配的算法，对左右图像进行匹配，找出对应的特征点。
常用的特征点匹配算法有SIFT、SURF等。
（4）三维重建：通过匹配得到的特征点对，可以计算出左右图像之间的对应关系，进而确定物体在三维空间中的位置。
根据三角测量原理和相机标定参数，可以得到每个特征点的三维坐标。
（5）尺寸测量：在得到物体的三维坐标后，可以通过计算两个特征点之间的距离，来确定物体的长、宽和高等尺寸信息。
3.双目相机测量应用双目相机测量方法可以广泛应用于工业领域和机器人领域：（1）3D视觉检测：双目相机能够提供高精度的三维尺寸数据，可以在无人机、智能手机、电视等产品的生产过程中进行3D视觉检测，实现自动化检测目标的尺寸精度，提高生产效率。
（2）物流仓储：双目相机可以用于快速测量物体尺寸，可以应用于物流仓储行业中的自动分类、计量等环节，提高物流效率。
（3）机器人导航：双目相机可以提供环境的三维深度信息，可以用于机器人的自主导航和障碍物避障，提高机器人的智能化程度和安全性。
总结：双目相机测量物体长宽高信息的方法通过利用左右视觉图像的深度差异，以及相机标定提供的几何参数，可以实现对物体的精确测量。
双目测距原理

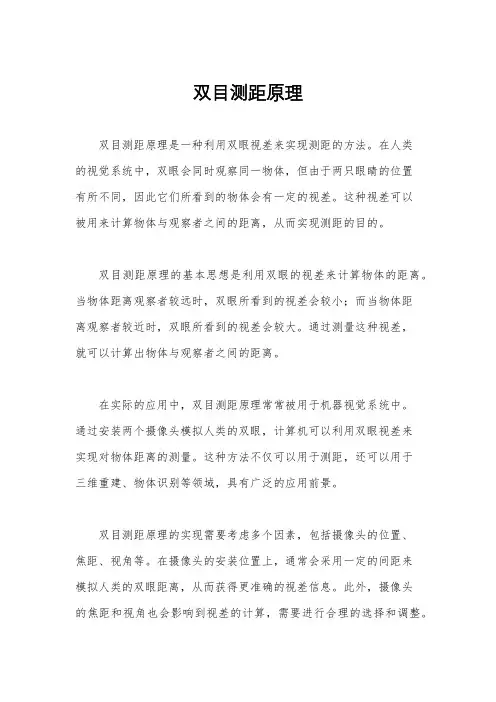

双目测距原理双目测距原理是一种利用双眼视差来实现测距的方法。
在人类的视觉系统中，双眼会同时观察同一物体，但由于两只眼睛的位置有所不同，因此它们所看到的物体会有一定的视差。
这种视差可以被用来计算物体与观察者之间的距离，从而实现测距的目的。
双目测距原理的基本思想是利用双眼的视差来计算物体的距离。
当物体距离观察者较远时，双眼所看到的视差会较小；而当物体距离观察者较近时，双眼所看到的视差会较大。
通过测量这种视差，就可以计算出物体与观察者之间的距离。
在实际的应用中，双目测距原理常常被用于机器视觉系统中。
通过安装两个摄像头模拟人类的双眼，计算机可以利用双眼视差来实现对物体距离的测量。
这种方法不仅可以用于测距，还可以用于三维重建、物体识别等领域，具有广泛的应用前景。
双目测距原理的实现需要考虑多个因素，包括摄像头的位置、焦距、视角等。
在摄像头的安装位置上，通常会采用一定的间距来模拟人类的双眼距离，从而获得更准确的视差信息。
此外，摄像头的焦距和视角也会影响到视差的计算，需要进行合理的选择和调整。
除了硬件上的考虑，双目测距原理的实现还需要依靠一定的算法来进行视差的计算和距离的推导。
常见的算法包括基于特征点匹配的立体匹配算法、基于深度学习的深度估计算法等。
这些算法能够有效地利用双眼视差信息，实现对物体距离的精确测量。
总的来说，双目测距原理是一种利用双眼视差来实现测距的方法，具有广泛的应用前景。
在实际应用中，需要考虑摄像头的安装位置、焦距、视角等因素，并结合合适的算法来实现对物体距离的准确测量。
随着机器视觉技术的不断发展，相信双目测距原理将会在各个领域发挥越来越重要的作用。
光流法双目测速的原理 -回复
光流法双目测速的原理 -回复光流法是一种常用的计算机视觉技术，用于测量物体在图像序列中的运动速度。
它通过对比连续两帧图像之间的像素位移来估计物体的运动速度，从而实现目标跟踪和测速等应用。
在双目视觉系统中，光流法也可以用于测量物体的相对速度，具有广泛的应用前景。
本文将详细介绍光流法双目测速的原理和实现过程。
第一步：光流法基本原理光流法的基本原理是利用图像中的亮度不变性假设，即在一小段时间内，物体的亮度保持不变。
如果我们观察到图像序列中的一个像素点在时间上发生了平移，那么该像素点在两帧图像中的灰度值应该保持不变。
假设在第t帧图像的位置(x, y)处的像素值为I(x, y, t)，那么在第t + 1帧图像中位置(x+dx, y+dy)处的像素值应该与前一帧保持不变，即I(x+dx, y+dy, t+1) = I(x, y, t)。
我们假设平移(dx, dy)是一个小的位移，可以进行一阶泰勒级数展开：I(x+dx, y+dy, t+1) ≈I(x, y, t) + dx * ∂I/∂x + dy * ∂I/∂y根据亮度不变性假设，我们可以忽略I(x, y, t)和I(x+dx, y+dy, t+1)之间的差异。
进一步化简上式，可得：0 ≈dx * ∂I/∂x + dy * ∂I/∂y该方程称为光流方程，其中∂I/∂x和∂I/∂y分别是像素在x和y方向上的梯度。
根据上式，我们可以根据图像灰度的空间梯度来估计像素在图像序列中的位移(dx, dy)。
第二步：双目视觉系统的原理双目视觉系统由两个相机组成，它们分别位于不同的位置，并且朝向同一个物体。
当物体发生位移时，两个相机捕捉到的图像会发生变化。
我们可以利用双目视觉系统中的几何关系来估计物体的相对速度。
首先，我们需要获取左右相机的图像序列。
然后，我们对图像进行预处理，包括去噪、灰度化和图像校正等操作。
接下来，我们可以利用光流法来估计左右图像中的像素位移，从而计算出物体的相对速度。
双目测量系统简介课件
智能化发展
结合机器学习、深度学习等技术，实 现双目测量系统的智能化发展，提高 自动化和自适应性。
降低成本
通过技术创新和规模化生产，降低双 目测量系统的成本，使其更广泛地应 用于工业生产和日常生活中。
05
双目量系的用例
工业检测领域应用
工业零件尺寸检测
装配线定位与引导
双目测量系统通过立体视觉技术，能 够快速准确地获取工业零件的三维几 何尺寸，提高检测精度和效率。
03
三维重建
通过双目立体视觉技术，将获取的二维图像信息转换为三维空间中的点
云数据，进而进行三维重建，得到物体的三维模型。
应用领域
工业检测
双目测量系统可用于工业生产 中的产品质量检测，如零件尺
寸、表面缺陷等检测。
逆向工程
通过双目测量系统获取物体三 维数据，进行逆向工程设计， 实现产品复制或优化。
机器人视觉
数据处理量大
双目测量系统需要处理大量的 图像数据，对计算资源和数据 处理能力要求较高。
成本较高
双目测量系统的设备成本较高， 尤其是高精度型号，限制了其 广泛应用。
未来发展方向
提高测量精度和稳定性
进一步优化算法和硬件配置，提高双 目测量系统的精度和稳定性，降低环 境因素对测量的影响。
拓展应用领域
将双目测量系统应用于更多领域，如 生物医学、安全监控、虚拟现实等， 满足不同行业的测量需求。
目标识别与定位
双目测量系统可以快速准确地识别和定位目标物体，为机器人提供精确的目标位置和姿态 信息，实现机器人的自动化操作和控制。
场景重建与虚拟现实
双目测量系统可以获取场景的三维信息，用于场景重建和虚拟现实技术，为用户提供更加 真实和沉浸式的体验。
双目立体视觉测距原理
双目立体视觉测距原理双目立体视觉系统由两个相机组成，每个相机代表一个眼睛。
相机之间的距离通常被称为基线（baseline）。
在观察同一个目标时，两个相机会获取两个稍微不同的图像。
这是因为两个相机的位置不同，导致从不同角度观察到的目标图像有所偏移。
基于这个差异，我们可以使用视差原理来计算目标的距离。
视差是指两个眼睛在看同一个目标时，两个图像中相同物体之间的像素差异。
这个差异是由于目标在三维空间中的位置和相机的视角造成的。
我们可以通过比较两个图像的像素来计算出这个视差。
为了进行视差计算，我们首先需要进行图像配准。
这意味着将两个图像对齐，使得相同的物体在两个图像中位置相同。
这可以通过计算两个图像之间的特征点匹配来实现。
一旦图像对齐完成，我们就可以计算图像中像素之间的视差。
计算视差的常见方法是使用极线约束（Epipolar constraint）和匹配算法。
极线约束是指在双目视觉中，两个相机的对应像素点位于相应极线上。
换句话说，一个像素只能与另一个图像中相同视线上的像素匹配。
这个约束可以减少计算量并提高匹配的准确性。
匹配算法的选择取决于具体的应用需求和计算资源。
一些常见的匹配算法包括块匹配（block matching）、图像金字塔（image pyramid）和灰度共生矩阵（gray-level co-occurrence matrix）方法。
这些算法可以在图像中最佳匹配，并计算出视差值。
一旦获取了视差值，我们可以使用三角测量原理来计算目标的距离。
三角测量基于几何原理，通过知道基线长度和视差值，我们可以计算出目标的距离。
双目立体视觉测距原理有许多应用。
在工业领域，它可以用于机器人导航、三维重建和物体检测。
在医疗领域，双目视觉可以用于辅助手术和视觉康复。
在自动驾驶和无人机等领域，双目视觉可以帮助测量目标距离并进行障碍物检测。
总结起来，双目立体视觉测距原理利用两个相机观察同一目标，并计算出视差值来测量目标的距离。
平行双目立体视觉的基本构成及测量原理

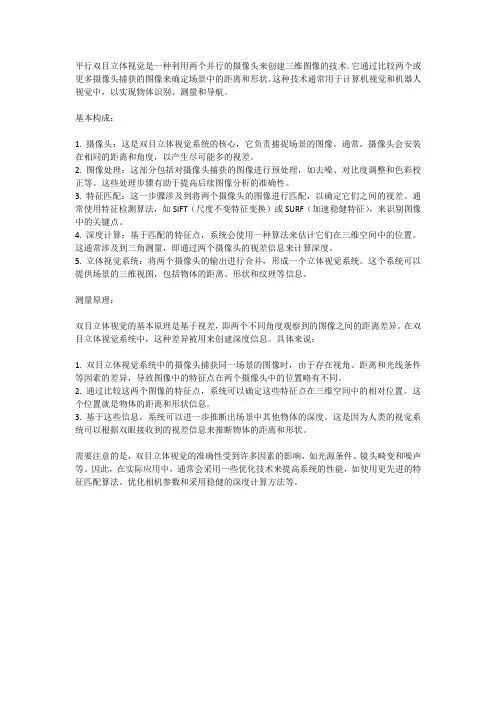

平行双目立体视觉是一种利用两个并行的摄像头来创建三维图像的技术。
它通过比较两个或更多摄像头捕获的图像来确定场景中的距离和形状。
这种技术通常用于计算机视觉和机器人视觉中，以实现物体识别、测量和导航。
基本构成：1. 摄像头：这是双目立体视觉系统的核心，它负责捕捉场景的图像。
通常，摄像头会安装在相同的距离和角度，以产生尽可能多的视差。
2. 图像处理：这部分包括对摄像头捕获的图像进行预处理，如去噪、对比度调整和色彩校正等。
这些处理步骤有助于提高后续图像分析的准确性。
3. 特征匹配：这一步骤涉及到将两个摄像头的图像进行匹配，以确定它们之间的视差。
通常使用特征检测算法，如SIFT（尺度不变特征变换）或SURF（加速稳健特征），来识别图像中的关键点。
4. 深度计算：基于匹配的特征点，系统会使用一种算法来估计它们在三维空间中的位置。
这通常涉及到三角测量，即通过两个摄像头的视差信息来计算深度。
5. 立体视觉系统：将两个摄像头的输出进行合并，形成一个立体视觉系统。
这个系统可以提供场景的三维视图，包括物体的距离、形状和纹理等信息。
测量原理：双目立体视觉的基本原理是基于视差，即两个不同角度观察到的图像之间的距离差异。
在双目立体视觉系统中，这种差异被用来创建深度信息。
具体来说：1. 双目立体视觉系统中的摄像头捕获同一场景的图像时，由于存在视角、距离和光线条件等因素的差异，导致图像中的特征点在两个摄像头中的位置略有不同。
2. 通过比较这两个图像的特征点，系统可以确定这些特征点在三维空间中的相对位置。
这个位置就是物体的距离和形状信息。
3. 基于这些信息，系统可以进一步推断出场景中其他物体的深度。
这是因为人类的视觉系统可以根据双眼接收到的视差信息来推断物体的距离和形状。
需要注意的是，双目立体视觉的准确性受到许多因素的影响，如光源条件、镜头畸变和噪声等。
因此，在实际应用中，通常会采用一些优化技术来提高系统的性能，如使用更先进的特征匹配算法、优化相机参数和采用稳健的深度计算方法等。
双目测量原理 -回复
双目测量原理-回复双目测量原理是一种常用的计算机视觉技术，利用两个摄像头模拟人眼的视觉机制，通过对两个不同视角下的图像进行分析和处理，从而实现对目标物体的三维位置和深度信息的测量。
双目测量原理在机器视觉、虚拟现实、自动驾驶等领域有着广泛的应用。
首先，我们需要了解双目测量原理的基本原理。
人眼之所以能够感知到世界的三维空间位置，是因为两只眼睛分别位于头部两侧，视野有一定重叠区域。
当我们观察一个物体时，两只眼睛会同时观察到该物体的两个不同视角的图像，并将这些信息传输到大脑中进行处理和融合。
通过对这些不同视角的信息的比较和分析，大脑能够计算出物体的距离和深度。
在计算机视觉中，双目测量原理模拟了人眼的视觉机制。
它由两个摄像头组成，分别位于一定的距离上，通过捕捉两个不同视角下的图像。
这些图像在捕捉后经过图像预处理，包括图像去噪、边缘检测等操作，以提取出目标物体的特征。
接下来，我们需要进行图像匹配。
双目测量原理中的摄像头会捕捉到两个视角下的图像，我们需要找到这两个图像中对应的特征点，以便进行后续的计算。
图像匹配的目标是寻找一对点，这对点分别位于两个图像中对应的特征点。
一种常用的图像匹配算法是SIFT（尺度不变特征变换）算法，它可以在图像的不同尺度和旋转下对特征点进行匹配。
在获得了两个图像中特征点的匹配对后，我们需要计算这对匹配对之间的视差。
视差是指物体在两个视角图像中对应特征点之间的水平位移量。
这里的视差与物体的距离是相关的，物体距离摄像头越近，视差越大，反之亦然。
因此，通过测量视差，我们可以计算出物体的距离。
为了准确获取物体的距离信息，我们还需要进行一些校正和矫正的操作。
其中，摄像头的标定是一个重要的过程。
标定的目的是确定摄像头的内参矩阵和外参矩阵，包括焦距、主点、畸变等参数。
这些参数对于后续的计算至关重要，可以使得测量结果更加准确。
最后，通过对视差的计算和已知的摄像头参数，我们可以利用三角测量原理计算出目标物体在三维空间中的位置和深度。
双目测量原理
双目测量原理是指通过两个摄像头或相机来获取目标物体的三维空间信息。
它基于人类视觉系统的工作原理，利用两个视点之间的视差来计算目标物体的深度。
双目测量原理的基本步骤如下：
1. 采集图像：使用两个摄像头或相机同时拍摄目标物体的图像。
这两个摄像头或相机需要具有一定的间距，以模拟人类的双眼视觉。
2. 特征点提取：从两个图像中提取出一些特征点，例如角点、边缘等。
这些特征点在两个图像中具有一定的对应关系。
3. 视差计算：通过比较两个图像中特征点的位置差异，可以计算出它们之间的视差。
视差是指同一物体在两个视点下的像素位置差异。
4. 三角测量：利用视差和摄像头之间的几何关系，可以得到目标物体的深度信息。
三角测量是指利用两个视点和目标物体的特征点构成的三角形，通过几何关系计算出目标物体的空间位置。
双目测量原理的优点是可以获取目标物体的三维信息，可以用于距离测量、物体识别和姿态估计等应用。
但也存在一些限制，例如对于光照条件和纹理的要求较高，对于透明物体和反射物体的测量效果较差。
双目视觉基本原理
Bumblebee 双目测量基本原理一．双目视觉原理：双目立体视觉三维测量是基于视差原理。
图 双目立体成像原理其中基线距B=两摄像机的投影中心连线的距离；相机焦距为f 。
设两摄像机在同一时刻观看空间物体的同一特征点(,,)c c c P x y z ，分别在“左眼”和“右眼”上获取了点P 的图像，它们的图像坐标分别为(,)left left left p X Y =，(,)right right right p X Y =。
现两摄像机的图像在同一个平面上，则特征点P 的图像坐标Y 坐标相同，即left right Y Y Y ==，则由三角几何关系得到：()c left c c right c c c x X f z x B X f z y Y f z ⎧=⎪⎪⎪-=⎨⎪⎪=⎪⎩ (1-1)则视差为：left right Disparity X X =-。
由此可计算出特征点P 在相机坐标系下的三维坐标为：left c c c B X x Disparity B Y y Disparity B f z Disparity ⎧=⎪⎪⎪=⎨⎪⎪=⎪⎩ (1-2)因此，左相机像面上的任意一点只要能在右相机像面上找到对应的匹配点，就可以确定出该点的三维坐标。
这种方法是完全的点对点运算，像面上所有点只要存在相应的匹配点，就可以参与上述运算，从而获取其对应的三维坐标。
二．立体视觉测量过程1．图像获取(1) 单台相机移动获取(2) 双台相机获取：可有不同位置关系（一直线上、一平面上、立体分布）2．相机标定：确定空间坐标系中物体点同它在图像平面上像点之间的对应关系。
(1)内部参数：相机内部几何、光学参数(2)外部参数：相机坐标系与世界坐标系的转换3．图像预处理和特征提取预处理：主要包括图像对比度的增强、随机噪声的去除、滤波和图像的增强、伪彩色处理等；特征提取：常用的匹配特征主要有点状特征、线状特征和区域特征等4．立体匹配：根据对所选特征的计算，建立特征之间的对应关系，将同一个空间物理点在不同图像中的映像点对应起来。
双目视觉系统的原理和设计
双目视觉系统的原理和设计双目视觉系统是一种基于视差原理的三维测量方法。
该系统通过两个摄像机从不同的角度同时获取被测物的两幅数字图像，然后基于视差原理恢复出物体的三维几何信息，重建物体三维轮廓及位置。
双目视觉系统的原理可以概括为以下几个步骤：1. 图像获取：双目视觉系统通常由两个摄像机组成，它们从不同的角度拍摄被测物体。
摄像机获取的图像经过预处理后，进行特征提取和匹配。
2. 特征提取和匹配：这一步是双目视觉系统中的重要环节。
在预处理后，提取出图像中的特征点，并找到对应的特征点对。
特征点匹配是根据特征描述符的相似度来确定特征点之间的对应关系。
3. 立体校正和立体匹配：为了确保左右摄像机获取的图像在同一水平线上，需要进行立体校正。
立体匹配则是确定左右图像中对应像素之间的视差，这一步对于三维重建至关重要。
4. 三维重建：根据视差图和摄像机的参数，通过一系列算法计算出每个像素点的三维坐标，进而得到物体的三维模型。
5. 后期处理：最后，根据需求对重建的三维模型进行进一步的处理，如表面重建、纹理映射等。
双目视觉系统的设计可以根据实际需求进行调整。
影响系统性能的关键因素包括摄像机的分辨率、焦距、基线长度等。
为了获得更准确的三维测量结果，需要选择高分辨率、高精度的摄像机，并确保合适的基线长度和焦距。
此外，还需要进行精确的摄像机标定，以获取准确的摄像机参数。
在系统实现过程中，还需注意算法的优化和稳定性，以确保实时性和准确性。
总之，双目视觉系统是一种基于视差原理的三维测量方法，通过两个摄像机获取被测物的两幅数字图像，然后进行特征提取和匹配、立体校正和立体匹配、三维重建等一系列步骤，最终得到物体的三维模型。
在实际应用中，需要根据具体需求进行系统设计，选择合适的硬件设备和参数设置，并进行算法优化和稳定性测试，以确保双目视觉系统的性能和可靠性。
双目视觉测距技术研究及应用
双目视觉测距技术研究及应用随着科技的飞速发展，人类对于高精度的测距需求也越来越高。
其中，双目视觉测距技术无疑是一种重要的技术手段。
在这篇文章中，我们将探讨双目视觉测距技术的原理、优缺点、应用情况以及未来发展趋势。
1. 双目视觉测距技术原理双目视觉测距技术，顾名思义，就是通过获取物体在两个视点下的图像信息，利用视差（即两个视点下的图像差异）计算出物体的距离。
在具体实施中，需要将两个摄像头分别放置在一定距离内，在实时采集两个视点下的图像信号，并将其通过计算机进行处理，得到距离等目标参数。
2. 双目视觉测距技术优缺点与传统测距技术相比，双目视觉测距技术具有以下优点：（1）测距精度高。
双目视觉测距技术可以利用两个视点提供的图像信息，剔除光照、尺寸等因素的影响，从而实现更为准确的距离测量。
（2）测距范围广。
由于双目视觉测距技术不受光源、物体大小等因素的限制，它的测距范围比传统技术更为广泛。
（3）应用范围广泛。
双目视觉测距技术可以用于形态检测、机器人控制、医疗诊断等领域，具有很大的应用潜力。
然而，双目视觉测距技术也有一些缺点：（1）计算复杂度高。
由于需要进行多余的图像处理，双目视觉测距技术的计算复杂度比较高，需要使用高性能计算机。
（2）对环境光线敏感。
双目视觉测距技术对环境光线的变化十分敏感，需要进行相应的补偿，否则可能会影响测距精度。
3. 双目视觉测距技术应用情况目前，双目视觉测距技术已经被广泛应用于各个领域。
以下是其中一些典型应用：（1）机器人控制。
在机器人运动控制中，测量目标与机器人的距离十分重要。
双目视觉测距技术可以实现对机器人运动轨迹的高精度跟踪控制。
（2）三维成像。
在三维成像领域，双目视觉测距技术具有不可替代的地位。
通过对不同视角的图像信息进行融合处理，可以快速生成高精度的三维成像图。
（3）安防监控。
在安防监控领域，双目视觉测距技术可以快速准确地检测出目标物体距离，以及目标移动方向等相关信息，对于防范犯罪、提高治安水平具有重要的作用。
双目立体视觉三维测量原理
双目立体视觉三维测量原理
1.前言戏说
双目立体视觉是基于视差原理，由多幅图像获取物体三维几何信息的方法。
在机器视觉系统中，双目视觉一般由双摄像机从不同角度同时获取周围景物
的两幅数字图像，或有由单摄像机在不同时刻从不同角度获取周围景物的两
幅数字图像，并基于视差原理即可恢复出物体三维几何信息，重建周围景物
的三维形状与位置。
双目视觉有的时候我们也会把它称为体视，是人类利用双眼获取环境三维信息的主要途径。
从目前来看，随着机器视觉理论的发展，双目立体视觉在
机器视觉研究中发回来看了越来越重要的作用。
本文主要研究了双目视觉的
数学原理。
2.双目立体视觉的数学原理
双目立体视觉是基于视差，由三角法原理进行三维信息的获取，即由两个摄像机的图像平面和北侧物体之间构成一个三角形。
一直两个摄像机之间的。
双目视觉定位原理
双目视觉定位原理详解1. 引言双目视觉定位（Binocular Visual Localization），也被称为立体视觉定位，是一种通过两个相机获取场景深度信息，并根据这些信息确定相机在三维空间中的位置和姿态的技术。
它是计算机视觉领域的一个重要研究方向，广泛应用于机器人导航、增强现实、视觉测量等领域。
本文将从基本原理、算法流程和应用实例三个方面详细介绍双目视觉定位的原理。
2. 基本原理双目视觉定位的基本原理是通过两个相机模拟人眼的双目视觉系统，利用视差（Disparity）来计算深度信息，进而确定相机在空间中的位置和姿态。
下面将详细介绍双目视觉定位的基本原理。
2.1 立体几何立体几何是双目视觉定位的基础。
它描述了相机在三维空间中的位置和姿态，以及图像中物体的几何信息。
在立体几何中，我们有以下几个重要的概念：•相机坐标系（Camera Coordinate System）：相机坐标系是相机所在位置的局部坐标系，以相机光心为原点，相机的X轴向右，Y轴向下，Z轴朝向场景。
•世界坐标系（World Coordinate System）：世界坐标系是场景的全局坐标系，以某个固定点为原点，一般选择一个或多个地面上的特征点作为参考。
•相机投影（Camera Projection）：相机将三维空间中的点投影到二维图像平面上，形成相机图像。
•图像坐标系（Image Coordinate System）：图像坐标系是相机图像上的坐标系，原点通常位于图像的左上角，X轴向右，Y轴向下。
•像素坐标（Pixel Coordinate）：像素坐标是图像中的离散点，表示为整数坐标（x, y）。
2.2 视差与深度视差是指双目摄像机的两个成像平面上，对应点之间的水平像素位移差。
通过计算视差，可以获得物体的深度信息。
视差与深度的关系可以用三角几何来描述。
假设相机的基线长度为 b，两个成像平面之间的距离为 f，视差为 d，物体的真实深度为 Z，则有以下关系：[ Z = ]由于视差在像素坐标中的表示是一个差值，而不是直接的深度信息，因此需要进行视差计算来获取深度。
双目立体视觉测量系统的研究与实现
收 稿 臼期 ：０ １ ０ ２ １ 】一】 ４
毒 ｔ Ｕ ０
一
１
式 （） ， １ 中 是 比 例 系 数 ； 一 ， ｆ ； 阵 “ 一 矩
乎 失去 了物体 所 有 的深 度信 息 ， 而 物 体 的ｊ 维 然
图像 能 够 ＿ 加 全 面 、 实 地 反 映 客 观 物 体 ， 供 更 史 真 提
加 丰 富而 准 确 的 信 息 ， 以 有 必 要 从 二 维 图像 中 所
重 构 场 景 的 蔓维 空 间 ， 获 取 其 三 维 信 息 ． 的 视 以 人 觉 系 统 具 有 将 获 取 的 图 像 信 息 转 换 为 立 体 视 图 的 功 能 ， 现对 客 观世 界 三维 场 景 的感 知 、 识 和 理 实 认 解 ． 日立 体 视 觉 测 量 系 统 正 是 根 据 此 原 理 ， 拟 双 模 人 类 视 觉 处 理 景 物 的 方 式 ， 求 从 二 维 图 像 中 恢 探
１２ Ｏ
武 汉 工 程 大 学 学 报
第 ３ ３卷
一ｌ ２２ ｒ３ ｒ１ ＂ ｌ ｝ １
｝ Ｉ ？
Ｒ Ｌ１ｒ ２为 转 ， ｛ 平 矩 —ｊ ２ ３ 旋 矩阵 ｔ ｔ 为 移 ２ ｛ ｒ ｒ ２ —Ｉ ， ｊ Ｌ ｊ
。 。 。 。
阵； 厂为 摄像 机 焦 距 ； 和 ｄ ｄ 分 别 为 图 像 坐 标 系
中相邻 像 素在 Ｘ 轴 和 ｙ轴方 向上 的距离 ． 在 测 量系 统 中， 像 机 是 基 于 双 目平 行 的 空 摄 间关 系进行 配置 的． 求空 间点 Ｐ 的坐 标 ， 要 先用 摄 像机定 标 的 方 法 分 别 求 出 双 目摄 像 机 的 投 影 矩
双目立体视觉测量原理
双目立体视觉测量原理双目立体视觉测量原理是基于人类双眼视觉的原理而设计的。
人类的双眼视觉是由于两只眼睛看到同一场景时，每只眼睛所看到的视角略微不同而产生的。
这种视角上的不同被称为视差，视差可以告诉我们观察的物体离我们有多远。
例如，当我们在街上看到一辆汽车时，我们的左眼和右眼所看到的视角略微不同，这种差异创造了视差，从而让我们知道汽车有多远。
基于这个原理，双目立体视觉测量系统利用两个相机模拟人眼的视觉，并借助计算机技术，解决了单眼视觉无法解决的某些问题。
通过对两只眼睛的视差图像进行处理，我们可以提取出三维信息，这样就可以进行测量。
在双目立体视觉测量系统中，主要有以下四个步骤：图像获取、校正、匹配、重建。
其中，图像获取是指通过两个相机获取同一物体的两幅图像；校正是指将两幅图像进行校正，使它们具有相同的视角和图像质量，从而进行匹配；匹配是指通过匹配两个图像中的像素点，得到它们之间的视差；最后，重建是指根据得到的视差图像，通过计算得到三维坐标。
图像获取是双目立体视觉测量中非常重要的一步，因为它决定了最终的测量精度。
在实际应用中，通常需要选择相机的参数、设置相机的位置和角度等，以便获得高质量的图像。
接下来的校正步骤是为了消除由两个相机拍摄角度不同和位置不同引起的视角畸变，这是为了方便生成精确的深度图像和三维坐标。
匹配是指计算两幅图像中像素的关联程度，以便测量像素之间的距离。
匹配通常采用区域匹配和特征匹配两种方法。
区域匹配是指在同一区域内找到最佳匹配的像素，而特征匹配是根据像素的特征来匹配像素。
匹配的结果是生成两个视差图像，它们显示了每个像素在水平方向上的距离。
最后，重建步骤是根据两个视差图像和相机的参数计算出每个像素的三维坐标。
这样就可以获得整个物体的三维形状和尺寸。
双目立体视觉测量系统在众多领域有广泛的应用，例如医疗、机器人、制造业、安防等。
在医疗方面，它可以帮助医生进行手术操作，提高手术精度。
在机器人领域，双目立体视觉测量系统可以帮助机器人精确测量物体的位置和形状。
双目视觉检测概述
双目视觉检测概述双目视觉检测的原理是通过两个摄像头同时从不同的角度观察同一物体，然后计算物体在两个摄像头图像中的位置差异，从而得到物体的距离。
通过计算两个摄像头的基线、焦距和物体在图像中的像素位移，可以得到物体的实际距离。
双目视觉检测可以用于室内外环境中的机器人导航、物体识别、人脸识别、手势识别等多个领域。
双目视觉检测在物体识别领域也有广泛的应用。
通过获取物体的三维形状信息，可以更加准确地进行物体识别和分类。
与传统的单目视觉检测相比，双目视觉检测可以克服物体遮挡、投影变形等问题，提高物体识别的准确性和鲁棒性。
手势识别是双目视觉检测的另一个重要应用。
通过获取手部的三维形状信息，可以实现手势的实时识别和跟踪。
与传统的单目手势识别相比，双目视觉检测可以更加准确地获取手部的形状和位置信息，提高手势识别的准确性和实时性，进一步扩展了手势识别的应用领域。
双目视觉检测的发展还面临着一些挑战和问题。
首先，双目视觉系统的精度和鲁棒性需要进一步提高，以应对复杂环境中的干扰和噪声。
其次，对于快速移动的物体，双目视觉检测的实时性和准确性也需要改进。
此外，双目视觉检测的成本较高，对硬件设备和计算资源的要求较高，需要进一步降低成本和提高效率。
总之，双目视觉检测是一种应用广泛且具有前景的技术。
通过模仿人类的双眼视觉系统，双目视觉检测可以实现对物体的三维形状、距离、运动信息等的测量和分析。
在机器人导航、物体识别、人脸识别、手势识别等领域都有重要的应用价值。
随着硬件和算法的不断进步，双目视觉检测将会得到更广泛的应用和推广。
双目立体视觉测距原理
双目立体视觉测距原理双目视觉测距原理的基础是视差。
视差是指当两个眼睛观察同一物体时，由于视角的不同，物体在两个眼睛中的位置差异。
这种差异可以用来推算物体距离的远近。
视差的计算过程主要包括两个步骤：一是根据两个图像的相似性找到对应的点，即建立左右视差对应关系；二是通过计算视差值来推算物体的距离。
下面将详细介绍这两个步骤。
在实际应用中，首先需要对场景进行双目摄像机的标定。
这个过程通常包括获取标定板的图像、提取标定板的特征点、计算标定矩阵等步骤。
标定完成后，就可以进行双目视觉测距了。
第一步是建立左右视差对应关系。
通过双目摄像机获取到的两个图像，我们需要找到对应的特征点，从而建立左右视差对应关系。
常用的特征点匹配算法有SIFT、SURF、ORB等。
这些算法能够在两个图像中寻找到相似的特征点，从而找到对应的关系。
第二步是计算视差值。
在得到视差对应关系后，我们可以通过计算视差值来推算物体的距离。
视差值与物体距离之间存在着一定的数学关系，常用的计算方法是三角测量法。
具体而言，根据两个摄像机之间的基线长度、摄像机的焦距和视差值的大小，可以通过简单的数学关系计算出物体的距离。
双目立体视觉测距原理的优点是可以获得比单目视觉更精确的深度信息。
由于两个摄像机观察角度的差异，双目视觉可以获得更多的深度信息。
此外，双目视觉测距也具有一定的鲁棒性，即在一些复杂场景下仍然可以获得较准确的测距结果。
然而，双目视觉测距原理也存在一些局限性。
首先，双目系统的视差范围有限，当物体距离过远或过近时，视差值会超出可接受的范围，这会导致测量结果不准确。
其次，双目系统对环境光照条件和纹理特征的要求较高，如果环境光照变化大或者物体表面没有足够的纹理信息，会影响特征点的提取和匹配，从而降低测距的精度。
总结而言，双目立体视觉测距原理通过模拟人类双眼视觉系统来获得物体的深度信息。
它的基本原理是通过计算两个眼睛观察同一物体时的视差来推算物体的距离。
虽然存在一些局限性，但双目视觉测距技术已经在实际应用中取得了很大的成功，并且在未来的发展中有着广阔的应用前景。
双目视觉测距原理
双目视觉测距原理同样，双目视觉测距系统中的两个摄像头也被安装在两个不同的位置，具有一定的视差。
当两个摄像头同时拍摄同一物体时，每个摄像头会得到一个二维图像，其中包含关于物体在摄像头视场中的位置信息。
在双目视觉测距系统中，首先需要进行摄像头标定以确定摄像头之间的几何关系和内部参数。
通过摄像头标定，可以得到摄像头的焦距、主点、畸变系数等参数。
然后，在图像处理过程中，需要识别和匹配摄像头图像中的特征点。
一般来说，特征点可以是一些突出的角点、边缘点或纹理点等。
通过对图像中的特征点进行匹配，可以计算出两个摄像头图像中同一特征点在像素坐标系中的位置差异。
接下来，需要计算特征点对应的实际世界坐标。
这可以通过摄像头的几何参数和特征点在摄像头坐标系中的位置来实现。
一旦得到了特征点的像素坐标和实际世界坐标，就可以计算出特征点对应的视差（即两个摄像头视角中的像素位置差异）。
通过视差，可以使用三角测量得到物体的深度信息。
在测量过程中，通常需要考虑一些误差源，如摄像头标定误差、特征点匹配误差和视差计算误差等，以提高测量精度。
然而，双目视觉测距系统也存在一些局限性。
首先，该方法对于难以提取特征点的表面材质较为困难。
此外，摄像头之间的基线距离越大，测量的深度范围就越大，但相应的对于近距离物体的测量精度会降低。
总结而言，双目视觉测距原理是一种基于摄像头视差的三维视觉测量方法，通过计算两个摄像头图像中物体位置的差异来测量物体距离。
它可以实现非接触式测量，提供相对准确的距离测量结果，但对于难以提取特征点的表面材质较为困难，并且受摄像头基线距离和测量精度的影响。
双目视觉测距原理
双目视觉测距原理一、引言双目视觉测距是一种通过两个摄像头来获取深度信息的技术，它广泛应用于机器人、无人驾驶、AR/VR等领域。
本文将详细介绍双目视觉测距的原理。
二、基本原理双目视觉测距是基于三角测量原理实现的。
两个摄像头之间的距离已知，通过对同一个物体在两个视野中的像素坐标进行计算，可以得到该物体在空间中的位置。
三、立体匹配立体匹配是双目视觉测距中最关键的环节。
它指的是将左右两个图像中对应点进行匹配，找到它们之间的对应关系。
这个过程需要解决以下问题：1. 视差：左右眼看到同一个物体时，由于两个眼睛之间的距离不同，所以它们所看到的图像有所不同。
这种差异就是视差。
通过计算视差可以得到物体与摄像头之间的距离。
2. 匹配：如何找到左右图像中对应点？这需要考虑到光照、纹理等因素。
3. 多解性：当存在多个物体时，如何避免匹配出错？四、视差计算视差计算是双目视觉测距的核心。
它通过计算两个图像中对应点之间的像素差异来得到物体与摄像头之间的距离。
1. BM算法：BM算法是一种基于区域匹配的方法。
它将图像分成若干个小块，然后在每个小块内进行匹配。
这种方法适用于纹理丰富的场景。
2. SGM算法：SGM算法是一种快速而准确的立体匹配算法。
它将左右图像中的每个像素都看作一个节点，然后通过动态规划来求解最优路径。
3. CNN算法：近年来，深度学习技术在双目视觉测距中得到了广泛应用。
通过训练神经网络，可以实现更加准确和稳定的立体匹配。
五、误差分析双目视觉测距存在着多种误差，包括：1. 视差误差：由于光照、纹理等因素的影响，视差计算存在误差。
2. 系统误差：由于摄像头本身存在畸变等问题，会导致系统误差。
3. 运动误差：当物体或摄像头发生运动时，会导致视差计算出现误差。
六、应用场景双目视觉测距广泛应用于机器人、无人驾驶、AR/VR等领域。
具体应用场景包括：1. 机器人导航：通过双目视觉测距可以实现机器人的自主导航。
2. 无人驾驶：双目视觉测距可以用于无人车辆的障碍物检测和避障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双目视觉测量系统
双目视觉测量系统工作原理是双目视觉测量的基本原理是由不同位置的2 台摄像机经过移动或旋转拍摄被测物体的同一表面，获取图像对。
通过提取图像上线激光在物体表面投影的中心像素点、像素点的立体匹配，得出测量点在2 幅图像平面上的像素坐标对，利用成像公式计算出被测点的空间坐标。
根据人眼双目成像的原理, 通过双摄像头实现获得立体信息进而提出人脸识别的一种新方法, 并给出实现系统的结构。
专用的全息扫描获得三维数据的方法, 设备昂贵且采样非常不方便,不如本文提出方法耗材简单且取样非常方便。
双目立体视觉传感器的测量原理类似于人类视觉获取信息的方式, 即由两台相对位置固定的摄像机与被测对像构成三角形, 被测对像在两像面上形成立体图像对, 然后利用计算机图像处理技术进行相关特征点匹配, 并通过计算左右两幅图像中相关特征点的视差来获取被测点的空间三维坐标。
双目立体视觉传感器主要是利用三角法测量原理和针孔透视成像理论获得空间被测量特征点在传感器坐标系下的三维坐标, 它主要由左右摆放的两个摄像机组成。
