矩形风管生产设计规范
风管规范_??????
目录
01.
02.
03.
04.
05.
06.
风管规范的定义：风管规范是指针对通风管道系统的设计和施工所制定的一系列标准、规范和规定。
风管规范的作用：风管规范在通风管道系统的设计和施工中起着至关重要的作用，它确保了 系统的安全、可靠、高效和经济性。同时，风管规范也是工程验收和评估的重要依据。
减少噪音和空气 污染：风管规范 能够有效地减少 建筑物内的噪音 和空气污染，提 高居住者的舒适 度。
节能效果显著： 通过合理的风管 设计和安装，能 够有效地降低建 筑物的能耗，提 高节能效果。
延长建筑物的使 用寿命：风管规 范能够保证风管 的稳定性和耐久 性，从而延长建 筑物的使用寿命。
提高建筑物的品 质：风管规范能 够保证建筑物的 品质和性能，提 高建筑物的市场 竞争力。
尺寸：根据风量、风速和管道长度确定 形状：圆形、矩形、椭圆形等，根据实际需求选择 材料：镀锌板、不锈钢板等，根据使用环境和要求选择 连接方式：咬口连接、焊接连接等，根据具体要求选择
咬口连接：适用于矩形或圆形风管，通过咬口将风管连接在一起 插条连接：适用于矩形风管，将插条插入风管的两端，实现连接 胀管连接：适用于圆形风管，通过胀管将风管连接在一起 焊接连接：适用于金属风管，通过焊接将风管连接在一起 承插连接：适用于矩形或圆形风管，通过承插连接件将风管连接在一起 螺栓连接：适用于金属风管，通过螺栓将风管连接在一起
单击此处输入你的项正文，文字是您思想的提炼，言简意赅的阐述观点。
非金属材料：如玻璃纤维、塑料等，具有轻质、耐腐蚀、不易变形等特点，适用于特定环 境。
单击此处输入你的项正文，文字是您思想的提炼，言简意赅的阐述观点。
复合材料：如玻璃纤维增强塑料、铝箔复合材料等，具有强度高、耐腐蚀、保温性能好等 特点，适用于特定环境。
风管制作规范 (1)
风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》（GB50243-2002）、及国家建材和质量保证体系并应满足消防部门的检测要求。
二、镀锌风管的种类：根据法兰的不同分为：共板法兰、角铁法兰、插条式法兰、德国法兰等。
根据公司设备特点，加工优势就是共板法兰。
下表确定：镀锌钢板风管板材厚度1.风管与配件的咬口应紧密，宽度应一致，圆弧应均匀，两端面平齐，风管无明显的扭曲与翅角，表面应平整，凹凸不大于10mm；2.风管边长（直径）小于或等于300mm时，边长（直径）的允许偏差为±2mm；风管边长（直径）大于300mm时，边长（直径）的允许偏差为±3mm；3.管口应平整，其平面度的允许偏差为2mm；矩形风管两条对角线长度之差不应大于3mm；4.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致；咬缝与四角处不应有开裂与孔洞。
5.风管内外表面不应有严重的划痕；6.风管板材拼接的咬口缝应错开，不应形成十字交叉缝；7.洁净空调系统风管不应采用横向接缝；8.风管为联合角咬口形式，单咬口长度为6mm~8mm。
单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。
9.角铁法兰风管的翻边应紧贴法兰，翻边量均与、宽度应一致，不应小于6mm，且不应大于9mm。
图1：下图为成型风管图图2：下图为风管合口图图3：下图为风管联合口咬口图说明：图中L1=；L2=6-7mm五、角铁风管法兰的制作：1、角铁风管角钢的选用：21）中低压风管角钢法兰螺栓孔距≤150，高压≤100。
2）角钢法兰的连接螺栓和铆钉的规格及间距应符合上表的规定。
法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。
3）壁厚小于或等于的风管套入角钢法兰框后，应将风管端面翻边，并用铆钉铆接。
风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于 6 mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。
通风管道设计规范
通风管道设计规范通风管道设计规范是指对通风管道设计和安装所需遵守的一系列规则和标准，以确保通风系统安全、高效运行。
以下是通风管道设计规范的主要内容：1. 材料选择：通风管道应选用质量可靠、符合国家标准的金属材料，如镀锌钢板、不锈钢板等。
对于某些特殊环境，如耐高温、耐腐蚀等要求，应选择相应的特殊材料。
2. 设计原则：通风管道的设计应满足以下原则：(1) 符合通风要求：通风管道的设计必须满足通风系统的要求，如通风量、负压、噪音等。
(2) 管道长度和直径：通风管道应保持最短距离，尽量减小管道阻力，提高通风效果。
(3) 管道连接：管道连接应牢固可靠，采用密封连接方式，防止气体泄漏。
3. 设计要求：通风管道的设计应满足以下要求：(1) 高效通风：通风管道应保证通风系统的高效运行，达到设计要求的通风量。
(2) 低噪音：通风管道应减少噪音产生，通过隔音材料和合理的布局来降低噪音水平。
(3) 耐久性：通风管道的设计应考虑使用寿命，选择耐久性较好的材料，并进行合理的防腐处理。
(4) 安全性：通风管道的设计应考虑防火、防爆等安全因素，选择相应的材料和布置方式，确保安全运行。
4. 安装规范：通风管道安装应遵循以下规范：(1) 配管布局：通风管道的布置应符合施工布置图纸要求，保证通风系统的畅通。
(2) 管道支撑：通风管道应合理设置支撑装置，保证管道的稳固和安全。
(3) 密封处理：通风管道的连接处应进行密封处理，防止气体泄漏。
(4) 正确使用工具：通风管道的安装过程中应使用正确的工具和设备，确保安全和质量。
(5) 验收和检测：通风管道安装完成后，应进行验收和检测，确保通风系统的正常运行。
综上所述，通风管道设计规范是确保通风系统安全、高效运行的重要依据。
在设计和安装通风管道时，必须遵循相应的规则和标准，保证通风系统的正常工作，提供良好的通风条件。

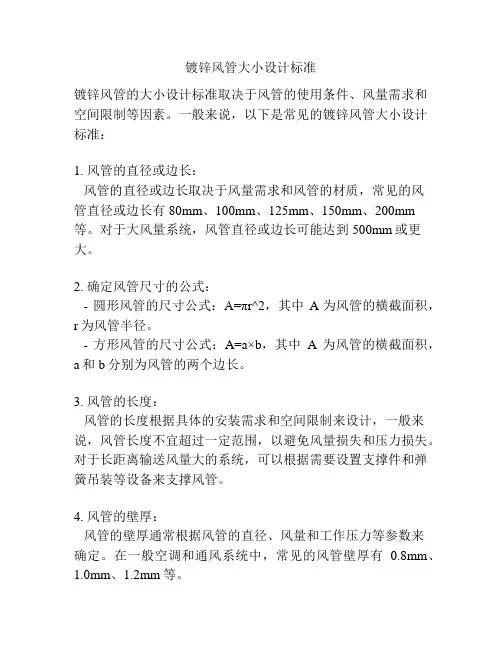

镀锌风管大小设计标准
镀锌风管大小设计标准镀锌风管的大小设计标准取决于风管的使用条件、风量需求和空间限制等因素。
一般来说，以下是常见的镀锌风管大小设计标准：1. 风管的直径或边长：风管的直径或边长取决于风量需求和风管的材质，常见的风管直径或边长有80mm、100mm、125mm、150mm、200mm 等。
对于大风量系统，风管直径或边长可能达到500mm或更大。
2. 确定风管尺寸的公式：- 圆形风管的尺寸公式：A=πr^2，其中A为风管的横截面积，r为风管半径。
- 方形风管的尺寸公式：A=a×b，其中A为风管的横截面积，a和b分别为风管的两个边长。
3. 风管的长度：风管的长度根据具体的安装需求和空间限制来设计，一般来说，风管长度不宜超过一定范围，以避免风量损失和压力损失。
对于长距离输送风量大的系统，可以根据需要设置支撑件和弹簧吊装等设备来支撑风管。
4. 风管的壁厚：风管的壁厚通常根据风管的直径、风量和工作压力等参数来确定。
在一般空调和通风系统中，常见的风管壁厚有0.8mm、1.0mm、1.2mm等。
5. 风管的接口形式：风管的接口形式包括直接连接、法兰连接和薄板拉铆连接等。
在设计风管时，需要根据具体的安装需求和施工条件来选择合适的接口形式。
6. 风管的隔音和隔热措施：风管的隔音和隔热措施可以根据具体需求来设计。
一般来说，可以在风管外表面添加隔音材料或隔热材料，以减少噪音和热量传递。
总结起来，镀锌风管的大小设计标准是综合考虑风量需求、使用条件和施工空间等因素来确定的。
在设计时需要遵循相关的国家或地区标准和规范，并根据实际情况进行合理的选择。
风管设计规范
风管设计规范风管设计规范主要包括以下几个方面的内容：一、风管材料和尺寸规范1. 风管材料应选用无毒无害、耐腐蚀、不易细菌滋生的材料，如镀锌钢板、不锈钢板、塑料等。
2. 风管尺寸应根据风量和风速进行适当选择，以确保风管内的风速不超过规定值，一般不低于2m/s。
3. 风管连接应采用密封可靠、不易漏风的方式，如螺纹连接、法兰连接、密封软接头等。
二、风管布置和支撑规范1. 风管布置应符合气流流动的原则，避免出现死角、冷凝点和震荡等问题。
2. 风管应设置断续校正装置，以确保风流均匀分布。
3. 风管支撑应牢固可靠，支撑间距应符合规范要求，以防止风管变形和松动。
三、风管与设备接口规范1. 风管与设备（如空调机组、风机等）的接口应采用密封可靠的方式，以确保风量不受泄漏影响。
2. 风管与设备的连接处应设置补偿装置，以吸收因热胀冷缩而引起的伸缩变形。
四、风管隔热和防冷凝规范1. 风管在冷却水管道附近应进行隔热处理，以防止冷凝水的形成。
2. 风管内外表面应进行防腐和保温处理，以减少能量损失和减少冷凝水的产生。
五、风口和排风口规范1. 风口应选择适当的尺寸和形式，以保证风量和风速的要求。
2. 排风口应设置在合适的位置，尽量远离空气进口口和人员活动区域，以防止污染和异味扩散。
六、通风管道系统的测试和调试规范1. 完成风管系统安装后，应进行通风系统的静态与动态试验，以验证其性能和正常运行。
2. 根据试验结果进行调整和改进，以确保通风系统的正常运行和满足设计要求。
七、安全和环保要求1. 风管系统应符合相关的安全和环保法规要求，确保建筑物内的空气质量和人员健康安全。
2. 在风管系统设计过程中，要合理利用自然通风和热力学原理，减少能源消耗和对环境的影响。
总结：风管设计规范的制定和遵循，对于建筑物的室内通风和空气质量的保障起着重要作用。
在设计过程中，需要考虑材料选择、尺寸确定、布置和支撑、与设备的接口、隔热和防冷凝、风口和排风口的设置、测试和调试等方面的要求，并对安全和环保提出具体要求。
矩形铁皮风管角钢法兰连接形式的安装安装标准规定
角钢法兰连接矩形铁皮风管的安装规程品质监察部2007年5月角钢法兰连接矩形铁皮风管的安装规程本规程，依据现行的国家标准《通风和空调施工质量和验收标准》GB50243和现行的国家行业标准《通风管道技术规程》JGJ141-2004，为公司内部的工程质量管理、检查和验收使用。
以下金属风管均为：角钢法兰连接矩形铁皮风管。
1. 总则1.1为了规范风管的制作、安装、检验，做到安全适用、技术先进、经济合理、方便施工、确保工程质量，制定本规程。
1.2风管制作与安装的技术与质量要求，除了应符合本规程外。
尚应符合国家现行的强制性标准的规定。
2. 通用规定2.1风管的制作与安装应符合设计图纸、合同、和相关技术标准的规定执行，发生变更必须有设计或合同变更的通知书或技术核定签证。
2.2风管系统施工前，施工单位应与建设单位、监理、总承包和设计单位协调风管与其他管线管路位置走向，核准预留空洞等。
施工中应与土建及其他专业工种相互配合。
2.3风管制作与安装所用板材、型材及其他主要成品材料，应符合设计及相关产品国家现行标准的规定，并应有出厂检验合格证明。
材料进场时应按照国家现行有关的标准进行验收。
2.4以成品供货的通风管道应具有相应的合格证明，包括主材的材质证明、风管的强度及严密性检测报告。
成品供货风管的性能实验方法应符合JGJ141-2004附录A的规定。
2.5 风管制作宜优先选用节能、高效、机械化加工制作工艺。
2.6风管制作与安装所使用的计算器具及检测仪器应处于合格状态并在有效检定期内。
2.7 隐蔽工程的风管在隐蔽前必须经监理人员验收及认可签证。
2.8风管安装完毕，应按系统类别分别进行严密性实验，起实验方法应符合JGJ141-2004附录B的规定。
2.9风管系统按其工作压力（P）可划分为以下三个类别：1）低压系统P≤500Pa2）中压系统500Pa＜P≤1500Pa3）中压系统P＞1500 Pa2.10 金属风管宜以外边长为标注尺寸。
QS81001 镀锌钢板共板法兰矩形风管制作工艺标准 (20150728)--十六分公司
中国电子系统工程第二建设有限公司镀锌钢板共板法兰矩形风管制作工艺标准（QS/CESE2 81001－20××）编制人：***审核：梁中文批准：时间：镀锌钢板共板法兰矩形风管制作工艺标准1适用范围本工艺标准适用于镀锌钢板共板法兰矩形风管制作工程。
2施工准备2.1 材料准备2.1.1 风管制作所用板材、型材以及其它主要成品、半成品材料的规格、性能，应符合设计及国家相关产品标准的规定，并具有出厂检验合格证明文件，材料进场时应按现行有关标准进行检查验收。
2.1.2 制作风管及配件的钢板厚度应符合表2.1.2的规定。
2.1.3 镀锌钢板宜选用机械咬合类，镀锌钢板镀锌层厚度应符合设计或合同的规定，当无任何规定时，应采用不低于80g/m2的板材，表面应平整光滑，厚度均匀，不得有裂纹、结疤、划伤及水印等缺陷。
其材质应符合现行国家标准《连续热镀锌薄钢板和钢带》GB2518的规定。
2.1.4连体法兰角连接件（角码）采用一次压制成型，厚度δ=1～1.2mm。
如下图2.1.4所示。
图2.1.4 角码外形尺寸图2.2 施工工具的准备2.2.1搬运工具：液压熊猫车、板车2.2.2制作机具：开卷机、校平机、龙门剪板机、压筋机、咬口机、共板法兰成型机、折方机、手用电动剪2.2.3 检测测量工具：不锈钢板尺、钢直尺、角尺量角器、划规、划针、洋冲2.3 施工条件的准备2.3.1 风管制作应有批准的图纸、经审查合格的大样图、系统图、排版图，图纸发生变更的，应有设计变更的通知书或技术核定签证。
并有施工员书面的技术质量、进度、安全文明交底。
2.3.2风管加工应在专用加工场地内进行，场地应平整、清洁，具有防雨、防水等措施。
加工区应按照板材堆放区、下料区、废料区、咬口区、折方区、组合成型区进行流水线布置。
加工完成的风管应集中堆放在清洁、干燥的区域。
2.3.3 洁净风管制作应有专用场地，设置风管清洗区，其房间应清洁，宜封闭。
jgjt141-2017-通风管道技术规程
jgjt141-2017-通风管道技术规程第一章：总则1.1目的和依据通风管道技术规程是为了规范通风管道工程的设计、施工和验收，保障通风系统的正常运行，保护人身和财产安全。
本规程依据《建筑工程质量验收规范》和相关国家标准制定。
1.2适用范围本规程适用于建筑物、工业厂房、商业综合体等各类建筑的通风管道工程，包括设计、材料选用、安装、试压、验收等环节。
第二章：材料选用2.1通风管道材料通风管道材料应符合国家相关标准，主要包括镀锌钢板、不锈钢板、镀锌钢管、镀锌钢板复合矩形风管、玻璃钢风管等。
2.2管道连接件管道连接件应选用规范的配套件，连接牢固，密封性好，耐腐蚀能力强。
2.3绝缘材料通风管道在特定情况下需要进行保温或防火处理，应选用符合要求的绝缘材料，确保通风系统的正常运行。
第三章：设计要求3.1通风管道设计通风管道设计应满足建筑消防法规要求，根据建筑物的使用性质和空气质量要求，合理布置通风系统。
3.2风管尺寸设计风管尺寸应根据通风系统的需求和风量计算确定，合理布置风管线路，尽量减小管道的阻力和压力损失。
3.3风管布局通风管道的布局应考虑建筑物的结构和使用要求，合理布置通风口和排风口，确保通风系统的均衡运行。
第四章：施工要求4.1施工准备在进行通风管道施工前，应做好相关的施工准备工作，包括验收材料、制定施工方案、安排施工人员等。
4.2施工工艺通风管道的安装应符合设计要求，施工应按照规程进行，确保安装质量和施工进度。
4.3管道保护在施工过程中，应加强对通风管道的保护，避免损坏或污染，确保通风系统的正常运行。
第五章：试压和验收5.1试压通风管道的安装完成后应进行试压，按照相关标准和规程进行试压操作，确保管道的密封性和安全性。
5.2验收通风管道的验收应包括材料验收和安装验收，验收时应检查风管连接牢固、管道无渗漏，符合设计要求等。
5.3竣工验收通风管道工程完成后应进行竣工验收，确认通风系统的正常运行，并出具相关验收报告。
通风管道安装与施工规范标准
1、风管制作①金属风管制作②非金属风管制作2、风管安装①一般性风管安装1）送、排风风管2）防排烟系统风管②特殊风管安装1）不锈钢风管2）铝板风管3）防爆系统风管4）净化系统5）复合材料风管6）无机玻璃钢系统风管1、风管制作1.1风管系统1.2风管种类①金属风管-镀锌钢板风管（俗称白铁皮）-薄钢板风管（俗称黑铁皮风管）-不锈钢板风管-铝板风管②非金属风管-机玻璃钢风管-无机玻璃钢风管-硬聚氯乙烯板风管-超级风管：又称玻璃纤维风管1.3金属风管制作①圆形风管制作（略）②矩形风管制作1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统2、特殊除尘系统钢板厚度应符合设计要求1.3.3不锈钢板厚度对照表1.3.4 铝板风管厚度对照表1.3.5 风管加固①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。
对边长小于或等于800mm的风管。
宜采用楞筋、楞线的方法加固。
②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。
③高压风管的单咬口缝应有加固补强措施④当风管的板材厚度大于或等于2.0mm时，加固措施的围可放宽。
风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线(630~1200) (630~1200)(c)角钢加固 (大于1200)2. 风管安装一、送、排风管安装2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。
矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。
矩形风管法兰(mm)(2)风管无法兰连接：采用承插、插条、薄钢板法兰弹簧夹等的连接形式，见表如下：矩形风管无法兰连接形式2.2 风管安装（1）一般规定①风管和空气处理室，敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。
风管制造标准
风管制造标准
风管制造标准是用于制定和指导风管（空气管道）生产过程的规范和标准。
以下是一些常见的风管制造标准：
1. SMACNA标准：SMACNA（Sheet Metal and Air Conditioning Contractors' National Association）是美国的一个专业协会。
他们发布了一系列关于风管制造的标准，如SMACNA HVAC Duct Construction Standards，涵盖了风管的设计、材料选择、制造和安装等方面的要求。
2. ISO标准：国际标准化组织（ISO）也发布了一些与风管制造相关的标准，如ISO 9001质量管理体系标准、ISO 15138空气分配和供应装置和ISO 15494成形风管。
3. 欧洲标准：欧洲有一系列关于风管制造的标准，如EN 1506风管和风口的性能测试、EN 12237风管连接接头、EN 1507风管风速测试和EN 13180矩形金属风道等。
4. 国家标准：各国还会制定自己的风管制造标准，如中国的GB/T 50243-2017钢结构风道排风系统设计规范、GB/T 15822-2009铝风管和GB/T 25133-2010玻璃钢风道等。
这些标准通常涵盖了风管的尺寸、材料、制造工艺、检验要求等方面的规定，旨在确保风管的质量、工艺和性能符合要求，并提供安全、高效的空调通风系统。
请根据您所在的国家和相关行业的要求，参考相应的标准和规范，以确保风管的制造符合相关标准和质量要求。
风管设计规范
风管设计规范风管设计规范1. 设计准则1.1 设计风管系统应符合当地建筑规范和相关规定。
1.2 设计应考虑工程环境和条件，包括室内外温度、湿度、污染物等因素。
1.3 设计应合理利用空间，确保风管系统的正常运行和维护。
2. 设计要求2.1 风管系统的设计应满足所需风量和压力损失的要求。
2.2 风管系统应具备良好的舒适性，能够提供适宜的温度和湿度条件。
2.3 风管系统的设计应考虑噪声控制，保证系统的安静运行。
2.4 风管系统的设计应考虑节能和环保要求，采用高效的风机和节能设备。
2.5 风管系统的设计应考虑防火安全，采用防火材料和符合防火规范的构造。
3. 材料选择3.1 风管的材料应符合相关标准要求，具有良好的抗腐蚀性和耐用性。
3.2 风管的材料可以选择钢板、不锈钢板、铝板等材质，根据需要进行选择。
3.3 风管的密封材料应选用符合标准的密封胶带或胶水，确保密封性能。
4. 施工要求4.1 风管系统的安装和连接应符合规范的要求，保证连接牢固和密封性能。
4.2 风管的支撑和固定应牢固可靠，符合相关规范要求。
4.3 风管系统应避免漏风和空气泄漏，应采取相应措施进行密封。
4.4 风管系统的防腐处理应符合相关规定，保证系统的耐久性和使用寿命。
5. 工程验收5.1 风管系统的工程验收应符合相关规定和标准要求。
5.2 风管系统的运行应稳定可靠，符合设计要求和使用需求。
5.3 风管系统的噪声和震动应符合相关标准要求，不影响使用和环境。
5.4 风管系统的防火措施应符合相关规范，确保安全使用。
总结：风管设计规范是保证风管系统能够正常运行和提供舒适环境的重要依据。
设计准则、要求、材料选择、施工要求和工程验收等方面的规范都要严格执行，确保风管系统的质量和安全性。
设计师和施工人员在设计和施工过程中要仔细遵守相关规范，确保风管系统的设计和施工质量。
风管及部件制作安装要求
风管及部件制作安装要求本建筑通风空调工程应按设计图纸和国家规范标准执行施工。
1、风管制作的一般规定：（1）、本工程空调、通风系统风管采用镀锌钢板，消防排烟风管采用玻璃钢管制作。
风管规格的验收以外径或外边长为准。
风管制作质量的验收按设计图纸和验收规范规定执行。
钢板厚度及法兰角钢规格如下：（2）、矩形风管的弯管，可采用内弧形或内斜线矩形弯管。
当边长A大于或等于500mm时，应设置导流片，A为矩形弯管边长。
（3）、制作金属风管时，板材的拼接咬口和圆形风管的闭合咬口采用单咬口，矩形风管或配件的四角组合可采用联合角咬口。
（4）、金属风管和配件的制作，其外径或外边长的允许偏差：当小于或等于300mm时为-1～0mm；当大于300mm时为-2～0mm；其法兰内径或内边长尺寸的允许偏差为+1～+3，平面度的允许偏差为2mm，矩形法兰两对角线之差不应大于3mm。
（5）、风管与法兰连接采用翻边时，翻边应平整，宽度应一致，且不应小于6mm，并不得有开裂与孔洞。
（6）、风管的密封应以板材的连接为主，可采用密封胶嵌缝和其他方法密封。
密封胶性能应符合使用环境的要求，密封胶面宜设在风管的正压侧。
（7）、当矩形风管边长大于或等于630mm和保温风管大于或等于800mm的风管，且其管段长度大于1200mm时，应采取加固措施。
对边长小于或等于800mm的风管，宜采用楞筋、楞线的方法加固。
（8）、法兰螺栓及铆钉的间距应小于或等于150mm，矩形法兰的四角处应设螺孔。
2、部件的制作：（1）、柔性短管应用人造革制作，长度一般为150～200mm，不得用软管兼作变径管，排风兼排烟系统的软管采用耐温大于280℃的材料或帆布软管内外刷防火漆。
（2）、各类风口，风阀等部件为采购件，制作方法略。
（3）、轴流风机在电动机一侧，消声口及防火阀附近应设风管检查孔（按国家标准图T604的I型或II型施工）。
3、风管及部件安装：（1）、风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。
风管标准
Q/DZH大连兆和科技发展有限公司企业标准Q/DZH.J.002-2002通风风管2002-05-18 发布 2002-05-18 实施大连兆和科技发展有限公司发布编制说明本标准是大连兆和科技发展有限公司为本公司生产通风风管（以下简称风管）而编制的。
在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。
本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及风管制作的工艺及要求不得低于本标准，确保风管满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求不一致时，按照合同要求执行。
Q/DZH.J.002--2002前言本标准是根据GB/T1.3——1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》进行编写的。
本标准的编制内容是依据GB50243—2002《通风与空调工程施工及验收规范》和GBJ304—88《通风与空调工程质量检验评定标准》，并结合本公司几年来的生产时间及顾客的实际需求而编制的。
本标准是本公司指导性技术文件，凡涉及通风风管制作的工艺及要求不得低于本标准，确保产品满足客户的使用要求。
本标准由大连兆和科技发展有限公司起草。
本标准由大连兆和科技发展有限公司制订。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
本标准主要起草人：才效辉本标准属首次发行大连兆和科技发展有限公司企业标准 Q/DZH.J.002-2002通风风管1 范围本标准规定了通风风管（以下简称风管）的分类，基本规格，要求，试验方法，检验规则，标志，使用说明及包装，运输，贮存。
本标准适用于通风空调系统中的各类风管。
2 分类与命名2.1 分类2.1.1 按法兰型式分类:a)角钢法兰风管b)组合法兰风管2.1.2 按形状分类:a)圆形风管：螺旋软管、螺旋硬管、法兰圆形风管b)矩形风管2.1.3 按材料分类:a)钢板:镀锌钢板、冷轧钢板、热轧钢板、不锈钢板b)铝板c)塑料板2.2 基本规格2.2.1 法兰圆形风管基本规格用其外径乘长度表示，单位mm。
通风管道及部件制作标准
通风管道及部件制作标准一、施工准备1、作业条件1.集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
2.作业地点要有相应加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3.风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
2、施工器具龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
3、材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。
2、非金属材料及填充料等应符合设计要求，有齐全的质量证明文件。
二、质量要求1、金属风管及配件制作。
质量要求应符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。
表6-14续表工质量验收规范》(GB30243-2002)的规定。
规范》(GB50243-2002)的规定。
三、工艺流程1、金属风管制作。
2、非金属、复合材料风管制作。
3、风管部件及消声器制作。
四、操作工艺（一）风管制作1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。
2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。
按画线形状用机械剪刀和手工剪刀进行剪切。
3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm，用力均匀适当。
4、板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。
倒角形状如图6-10所示。
5、金属薄钢板制作的风管用咬口连按、铆钉连接、焊接等不同方法。
矩形铁皮风管角钢法兰连接形式安装安装标准规定
角钢法兰连结矩形铁皮风管的安装规程质量督查部2007 年5月角钢法兰连结矩形铁皮风管的安装规程本规程，依照现行的国家标准《通风和空调施工质量和查收标准》GB50243和现行的国家行业标准《通风管道技术规程》JGJ141-2004 ，为企业内部的工程质量管理、检查和查收使用。
以下金属风管均为：角钢法兰连结矩形铁皮风管。
1.总则1.1 为了规范风管的制作、安装、查验，做到安全合用、技术先进、经济合理、方便施工、保证工程质量，拟订本规程。
1.2 风管束作与安装的技术与质量要求，除了应切合本规程外。
尚应切合国家现行的强迫性标准的规定。
2.通用规定2.1 风管的制作与安装应切合设计图纸、合同、和有关技术标准的规定履行，发生更改一定有设计或合同更改的通知书或技术审定签证。
2.2 风管系统施工前，施工单位应与建设单位、监理、总承包和设计单位协调风管与其余管线管路地点走向，批准预留空洞等。
施工中应与土建及其余专业工种互相配合。
2.3 风管束作与安装所用板材、型材及其余主要成品资料，应切合设计及有关产品国家现行标准的规定，并应有出厂查验合格证明。
资料进场时应依照国家现行有关的标准进行查收。
2.4 以成品供货的通风管道应拥有相应的合格证明，包含主材的材质证明、风管的强度及严实性检测报告。
成品供货风管的性能实验方法应切合 JGJ141-2004附录A的规定。
2.5 风管束作宜优先采纳节能、高效、机械化加工制作工艺。
2.6 风管束作与安装所使用的计算用具及检测仪器应处于合格状态并在有效检按期内。
隐蔽工程的风管在隐蔽前一定经监理人员查收及认同签证。
2.8 风管安装完成，应按系统类型分别进行严实性实验，起实验方法应切合 JGJ141-2004附录B的规定。
2.9 风管系统按其工作压力（P）可区分为以下三个类型：1 ）低压系统 P≤500Pa2 ）中压系统 500Pa ＜ P≤1500Pa3 ）中压系统 P＞1500 Pa2.10 金属风管宜之外边长为标明尺寸。
风管等面积转换规范
风管等面积转换规范1、风管制作安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。
圆管F＝π×D×L式中F-圆形风管展开面积。
D圆形风管直径；L-管道中心线长度。
矩形风管按图示周长乘以管道中心线长度计算。
2、通风管道弯头的表面积计算规则是管道延伸至相交的中心线计算。
3、三通：风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。
直径和周长按图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。
定额计算规则中规定：风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。
直径和周长以图示尺寸为准（变径管、天圆地方均按大头口径尺寸计算），咬口重叠部分已包括在定额内，不得另行增加。
仅供参考。
工程量计算规则：一、风管按设计图示以展开面积计算，以平方米为计量单位。
检查孔、测定孔、送风口、吸风口所占面积不除。
风管展开面积不包括风管、管口重叠部分面积。
二、风管长度计算时一律以图示中心线长度为准（主管与支管以其中心线交接点划分），包括弯头、三通、变管、天圆地方等管件的长度，但不得包括部件所占的长度。
三、风管导流叶片制作安装按图示叶片的面积计算，以平方米为计量单位。
四、风管检查孔制作安装按设计图示尺寸计算重量，以千克为计量单位。
五、温度、风量测定孔制作安装依据其型号，按设计图示数量计算，以个为计量单位。
六、柔性软风管安装按设计图示中心线长度计算，以米为计量单位；柔性软风管阀门安装按设计图示数量算，以个为计量单位。
七、软管接口制作安装按图示尺寸，以平方米为计量单位。
八、风管运输按薄钢板通风管道、静压箱、罩类等按展开面积计算，以平方米为计量单位。
风管钢板厚度规范
风管直径D或长边尺寸b
不锈钢板厚度
b≤500
0.50
500<b≤1120
0.75
1120<b≤2000
1.00
2000<b≤4000
1.20
三、中、低压系统铝板风管板材厚度（mm）
风管直径D或长边尺寸b
铝板厚度
b≤320
1.00
320<b≤630
1.50
630<Байду номын сангаас≤2000
2.00
2000<b≤4000
风管板材厚度规范
一、钢板风管板材厚度（mm）
矩形风管 风管直径D或长边尺寸b 圆形风管
中、低压系统 高压系统
D（b）≤320
0.50
0.50
0.75
320<D（b）≤450
0.60
0.60
0.75
450<D（b）≤630
0.75
0.60
0.75
630<D（b）≤1000
0.75
0.75
1.00
1000<D（b）≤1250
1.00
1.00
1.00
1250<D（b）≤2000
1.20
1.00
1.20
2000<D（b）≤4000
按设计
1.20
按设计
注：1.螺旋风管的钢板厚度可适当减小10%-15%
2.排烟系统风管钢板厚度可按高压系统
3.特殊除尘系统风管钢板厚度应符合设计要求
4.不适用于地下人防与防火墙的预埋管
二、高、中、低压系统不锈钢板风管板材厚度（mm）
按设计
范
除尘系统风管 1.50 1.50 2.00 2.00 2.00 按设计
