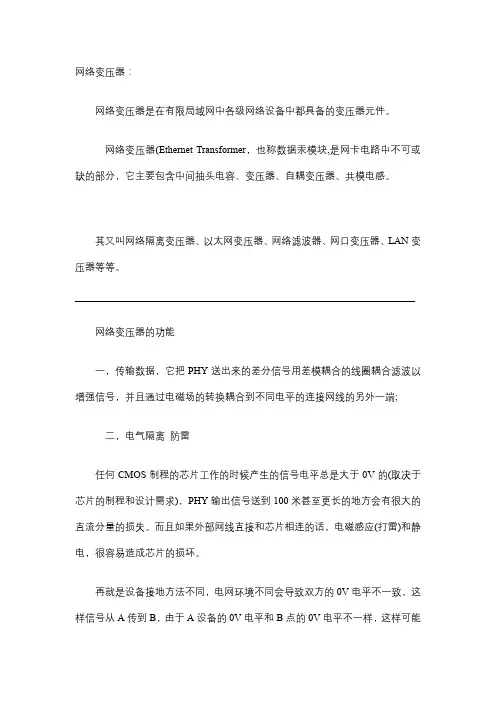

网络变压器：网络变压器是在有限局域网中各级网络设备中都具备的变压器元件。
网络变压器(Ethernet Transformer，也称数据汞模块,是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。
其又叫网络隔离变压器、以太网变压器、网络滤波器、网口变压器、LAN变压器等等。
——————————————————————————————————网络变压器的功能一，传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;二，电气隔离防雷任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。
而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。
再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。
网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。
这样不但使网线和PHY 之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。
网络变压器本身就是设计为耐2KV~3KV的电压的。
也起到了防雷保护作用。
有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。
隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。
二、共模抑制在双绞线中的每一根导线是以双螺旋形结构相互缠绕着。
流过每根导线的电流所产生的磁场受螺旋形的制约。
导线的电流方向,决定每对导线发射噪音的程度。
网络变压器品牌
网络变压器品牌网络变压器品牌是指在网络设备中用于提供稳定电压的一种电子设备。
它可以将输入电压调整为适合网络设备使用的稳定输出电压，以保护网络设备免受电压波动的影响。
在市场上，有许多知名的网络变压器品牌，它们以其高品质、可靠性和卓越的性能而闻名。
以下是几个常见的网络变压器品牌：1. Cisco：作为全球率先的网络解决方案提供商，Cisco提供了一系列高质量的网络变压器产品。
其产品具有出色的性能和可靠性，广泛应用于企业级网络设备中。
2. Schneider Electric：作为一家全球率先的能源管理和自动化解决方案提供商，Schneider Electric也提供了高品质的网络变压器产品。
其产品具有先进的技术和可靠的性能，适合于各种网络设备。
3. Tripp Lite：作为一家专注于电源和连接解决方案的公司，Tripp Lite提供了一系列高性能的网络变压器产品。
其产品具有紧凑、高效和可靠的特点，适合于小型和中型网络设备。
4. APC：作为施耐德电气集团旗下的品牌，APC提供了一系列高质量的网络变压器产品。
其产品具有先进的技术和可靠的性能，广泛应用于数据中心和企业级网络设备中。
5. Eaton：作为一家全球率先的电力管理公司，Eaton提供了一系列高性能的网络变压器产品。
其产品具有高效、可靠和节能的特点，适合于各种网络设备。
除了上述品牌，市场上还有许多其他品牌提供网络变压器产品，如Delta、Emerson、APC等。
在选择网络变压器品牌时，可以根据自己的需求和预算来进行选择。
同时，建议参考用户评价和专业评测，以了解不同品牌的产品性能和可靠性。
总之，网络变压器品牌众多，每一个品牌都有其独特的特点和优势。
通过选择合适的品牌和产品，可以保证网络设备的稳定运行和长期可靠性。
网络变压器简介
网络变压器简介网络变压器具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL 高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、1000BASE-TX网络滤波器；RJ45集成变压器；还可根据客户需要设计专用变压器。
产品主要应用于：高性能数字交换机；SDH/ATM传输设备；ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等,如裕泰电子的YL18-2050S，YL18-3002S等比较常见!数据泵是消费级PCI网卡上都具备的设备，数据泵也被叫做网络变压器或可称为网络隔离变压器。
它在一块网卡上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。
除此而外，数据汞还能对设备起到一定的防雷保护作用。
编辑本段网络变压器在以太网中的作用在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。
有的变压器中心抽头接到地。
而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。
这个变压器的作用分析如下：1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY 芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。
电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计了。
2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。
决定的什么电平，就得接相应的电压了。
即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
3.这个变压器到底是什么作用呢，可不可以不接呢。
网络变压器品牌
网络变压器品牌一、引言网络变压器是一种用于网络设备的电源设备，它可以将电源电压转换为适合网络设备使用的电压。
选择一款可靠的网络变压器品牌对于保障网络设备的稳定运行至关重要。
本文将介绍几个知名的网络变压器品牌，包括其产品特点、市场口碑和用户评价。
二、品牌一：XYZ1. 产品特点XYZ是一家专业生产网络变压器的公司，其产品具有以下特点：- 高效节能：采用先进的能量转换技术，能够将输入电能转化为网络设备所需的稳定输出电能，具有高效节能的特点。
- 安全可靠：采用优质材料和严格的生产工艺，确保产品的安全性和可靠性，能够长时间稳定运行。
- 多功能：支持多种输入电压和输出电压的选择，适用于不同类型的网络设备。
- 静音设计：采用静音风扇和散热结构，降低噪音，提供安静的工作环境。
2. 市场口碑XYZ品牌的网络变压器在市场上享有较高的声誉。
用户普遍认为其产品质量可靠，性能稳定。
同时，XYZ品牌的售后服务也备受好评，能够及时解决用户在使用过程中遇到的问题。
三、品牌二：ABC1. 产品特点ABC是一家知名的网络变压器制造商，其产品具有以下特点：- 高效稳定：采用先进的电路设计和优质的电子元件，能够提供稳定的输出电压，保障网络设备的正常运行。
- 高质量材料：ABC品牌注重产品质量，选用高质量的材料和零部件，确保产品的可靠性和耐用性。
- 多重保护：ABC品牌的网络变压器具有过载保护、过压保护、过流保护等多重保护功能，能够有效保护网络设备免受电源问题的影响。
- 简洁外观：产品外观简洁大方，适合各种场合的安装和使用。
2. 市场口碑ABC品牌的网络变压器在市场上具有良好的口碑。
用户对其产品的稳定性和耐用性给予了高度评价。
同时，ABC品牌的售后服务也备受用户好评，能够及时解决用户使用过程中遇到的问题。
四、品牌三：DEF1. 产品特点DEF是一家专业生产网络变压器的厂家，其产品具有以下特点：- 高效节能：采用先进的能量转换技术，能够提供高效节能的电源供应，降低能源消耗。
网络变压器品牌

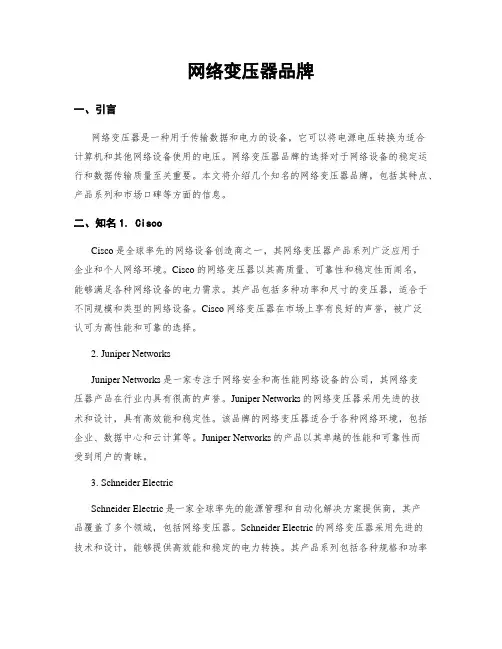

网络变压器品牌一、引言网络变压器是一种用于传输数据和电力的设备，它可以将电源电压转换为适合计算机和其他网络设备使用的电压。

网络变压器品牌的选择对于网络设备的稳定运行和数据传输质量至关重要。
本文将介绍几个知名的网络变压器品牌，包括其特点、产品系列和市场口碑等方面的信息。
二、知名1. CiscoCisco是全球率先的网络设备创造商之一，其网络变压器产品系列广泛应用于企业和个人网络环境。
Cisco的网络变压器以其高质量、可靠性和稳定性而闻名，能够满足各种网络设备的电力需求。
其产品包括多种功率和尺寸的变压器，适合于不同规模和类型的网络设备。
Cisco网络变压器在市场上享有良好的声誉，被广泛认可为高性能和可靠的选择。
2. Juniper NetworksJuniper Networks是一家专注于网络安全和高性能网络设备的公司，其网络变压器产品在行业内具有很高的声誉。
Juniper Networks的网络变压器采用先进的技术和设计，具有高效能和稳定性。
该品牌的网络变压器适合于各种网络环境，包括企业、数据中心和云计算等。
Juniper Networks的产品以其卓越的性能和可靠性而受到用户的青睐。
3. Schneider ElectricSchneider Electric是一家全球率先的能源管理和自动化解决方案提供商，其产品覆盖了多个领域，包括网络变压器。
Schneider Electric的网络变压器采用先进的技术和设计，能够提供高效能和稳定的电力转换。
其产品系列包括各种规格和功率的变压器，适合于不同规模和类型的网络设备。
Schneider Electric的网络变压器在市场上享有很高的声誉，被广泛应用于各行各业。
4. Huawei华为是一家全球知名的信息通信技术解决方案提供商，其网络变压器产品也备受关注。
华为的网络变压器采用了先进的技术和设计，能够满足不同网络设备的电力需求。
该品牌的网络变压器具有高效能、稳定性和可靠性，被广泛应用于企业和个人网络环境。
智能变压器概述
智能变压器概述智能变压器概述一、引言智能变压器是一种集智能化、数字化、高效节能于一体的电力变压器，在电力系统中起着至关重要的作用。
本文将从以下几个方面详细介绍智能变压器的概述。
二、智能变压器的定义智能变压器是一种具备自动监测、自动控制和远程通信等功能的电力变压器。
它能够实时监测电流、电压、温度等参数，并根据监测到的数据进行智能化的调节和控制，从而实现对电力系统的高效运行和优化。
三、智能变压器的主要特点1\自动监测功能：智能变压器能够实时监测电流、电压、温度等关键参数，并能自动报警及时处理异常情况。
2\自动控制功能：智能变压器能根据监测到的数据进行自动调整，实现电力系统的智能化调节和控制。
3\远程通信功能：智能变压器能够通过通信网络实现与上位机的远程通信，实现对变压器的远程监测、控制和管理。
4\高效节能功能：智能变压器采用先进的节能技术，能够有效地提高电力系统的能源利用效率，减少能源浪费。
四、智能变压器的应用领域1\电力系统：智能变压器可以应用于电力系统的输电、配电和变电等环节，实现对电力系统的高效运行和管理。
2\工业生产：智能变压器能够应用于工业生产过程中的电力供应，实现对电力质量的稳定控制，提高生产效率。
3\商业建筑：智能变压器可以应用于商业建筑中的电力供应，实现对电能的控制和管理，提高能源利用效率。
4\公共设施：智能变压器可以应用于公共设施如医院、学校、机场等的电力供应，实现对电力系统的精确控制，提高用电安全性。
五、智能变压器的未来发展趋势1\：随着技术的发展，智能变压器将更加智能化，具备更强大的数据处理和分析能力，实现更精确的调控效果。
2\新能源融合：随着新能源的快速发展，智能变压器将与新能源发电设备深度融合，实现对新能源的高效集成利用。
3\安全可靠性提升：智能变压器将注重提高设备的安全可靠性，加强设备的监测和保护功能，降低故障和事故的发生率。
六、附件本文档涉及附件：无七、法律名词及注释1\智能变压器：智能变压器指具备自动监测、自动控制和远程通信等功能的电力变压器。
网络变压器品牌
网络变压器品牌一、引言网络变压器是一种用于数据通信和网络设备的电子设备，它能够将电能转换成适合网络设备使用的电压。
网络变压器的品牌选择对于网络设备的性能和稳定性至关重要。
本文将介绍几个知名的网络变压器品牌，包括其特点、优势和适合领域。
二、品牌一：XYZXYZ品牌是一家专注于生产网络变压器的知名厂商。
他们的产品具有以下特点和优势：1. 高效能：XYZ品牌的网络变压器采用先进的技术和材料，能够高效地转换电能，提供稳定的电压输出。
2. 高可靠性：XYZ品牌的网络变压器经过严格的质量控制和测试，具有出色的可靠性和耐久性，能够在各种环境下正常运行。
3. 多样化选择：XYZ品牌提供多种规格和型号的网络变压器，以满足不同网络设备的需求。
无论是小型办公室网络还是大型数据中心，都能找到适合的产品。
4. 良好的售后服务：XYZ品牌注重客户体验，提供全面的售后服务，包括技术支持、维修和保修等。
适合领域：XYZ品牌的网络变压器广泛应用于各种网络设备，包括路由器、交换机、服务器等。
无论是企业网络还是家庭网络，都可以选择XYZ品牌的网络变压器来提供稳定可靠的电源。
三、品牌二：ABCABC品牌是另一家备受推崇的网络变压器品牌。
以下是ABC品牌的特点和优势：1. 高效节能：ABC品牌的网络变压器采用先进的能量转换技术，能够提供高效的电能转换效率，降低能源消耗。
2. 静音设计：ABC品牌的网络变压器采用了静音设计，减少了噪音污染，适合在办公环境和家庭环境中使用。
3. 紧凑设计：ABC品牌的网络变压器体积小巧，安装方便，适合于空间有限的场所。
4. 高性价比：ABC品牌的网络变压器价格合理，性能稳定可靠，是性价比较高的选择。
适合领域：ABC品牌的网络变压器适合于各种网络设备，包括无路线由器、网络摄像头、智能家居设备等。
其高效节能的特点使其在绿色环保型项目中得到广泛应用。
四、品牌三：DEFDEF品牌是一家国际知名的网络变压器创造商，以下是DEF品牌的特点和优势：1. 高性能：DEF品牌的网络变压器采用先进的技术和材料，能够提供高性能的电能转换和稳定的电压输出。
网络变压器品牌
网络变压器品牌一、引言网络变压器是一种用于网络设备的电源设备，用于将电源输入转换为适合网络设备使用的电压输出。
随着网络设备的普及和应用范围的扩大，网络变压器的需求也越来越大。
本文将介绍几个知名的网络变压器品牌，包括其品牌背景、产品特点和市场口碑等方面的信息。
二、品牌一：ABC网络变压器1. 品牌背景ABC网络变压器是一家专注于网络设备电源领域的知名品牌。
成立于2000年，公司总部位于国内某大城市，拥有一支专业的研发团队和先进的生产设备。
2. 产品特点ABC网络变压器的产品具有以下特点：- 高效节能：采用先进的能效技术，能够将电能转换效率提高至90%以上，节约能源。
- 稳定可靠：采用优质的电子元件和材料，具有良好的稳定性和可靠性，能够在长期使用中保持稳定的输出电压。
- 多功能设计：支持多种输入和输出电压规格，适应不同的网络设备需求。
- 安全防护：具备过载保护、短路保护、过压保护等多重安全保护功能，保障网络设备的安全运行。
3. 市场口碑ABC网络变压器在市场上具有良好的口碑，得到了泛博用户的认可和信赖。
用户普遍认为其产品质量优良，性能稳定可靠，能够满足各种网络设备的需求。
三、品牌二：XYZ网络变压器1. 品牌背景XYZ网络变压器是一家国际知名的网络设备电源供应商。
公司成立于1995年，总部位于国外某大城市，拥有全球范围的销售网络和强大的研发实力。
2. 产品特点XYZ网络变压器的产品具有以下特点：- 高效节能：采用先进的能效管理技术，能够实现高达95%以上的电能转换效率，节约能源。
- 高密度设计：采用先进的封装技术和散热设计，使得产品具有更小的体积和更高的功率密度。
- 远程监控：支持远程监控和管理功能，可以通过网络对变压器进行实时监控和故障排查。
- 兼容性强：支持多种输入和输出电压规格，适合于各种网络设备的接入。
3. 市场口碑XYZ网络变压器在全球范围内有着广泛的市场份额，其产品被泛博用户认可为高品质的网络变压器。
网络变压器的介绍分类及工作原理
⽹络变压器的介绍分类及⼯作原理1、⽹络变压器的介绍⽹络变压器也被称作“数据汞”，也可称为⽹络隔离变压器。
它在⼀块⽹络接⼝上所起的作⽤主要有两个，⼀是传输数据，它把PHY送出来的差分信号⽤差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接⽹线的另外⼀端；⼀是隔离⽹线连接的不同⽹络设备间的不同电平，以防⽌不同电压通过⽹线传输损坏设备。
除此⽽外，数据汞还能对设备起到⼀定的防雷保护作⽤。
它主要⽤在⽹络交换机、路由器、⽹卡、集线器⾥⾯，起到信号耦合、⾼压隔离、阻抗匹配、电磁⼲扰抑制等作⽤。
⽹络变压器⽤于交换机和⽹卡的设计拓扑图：以太⽹设备在收发器和⽹线间使⽤变压器，其包含中⼼抽头变压器，⾃耦变压器，共模电感。
最新的以太⽹设备通过变压器提供48V电源，采⽤集成连接器，应⽤越来越⼴泛。
这些器件的特性对于EMI的抑制很关键。
2、⽹络变压器分类产品依据结构类型，可以分为两类:a. 离散性⽹络变压器(DiscreteLAN Magnetics Module)；b. 内部集成磁性变压器模块的RJ45连接器 (RJ45 Connector with Integrated Magnetics,ICMs);产品依据客户焊接类型，可以分为两类:a. 表⾯贴装元件 (SMT,Surface Mount Type)b. 插件元件 (TH,Through-Hole Type)产品依据传输速率，可以分类四类:a. 10Base-T,b. 10/100Base-T,c. 1000 Base-T,d. 10G Base-T.(Base-T: Baseband，双绞线对。
简⽽⾔之，Base-T是⼀种以bps速率⼯作的局域⽹（LAN）标准，它通常被称为快速以太⽹，并使⽤UTP（⾮屏蔽双绞线）铜质电缆。
快速以太⽹有三种基本的实现⽅式：Base-FX、 Base-T、和1Base-T4。
每⼀种规范除了接⼝电路外都是相同的，接⼝电路决定了它们使⽤哪种类型的电缆。
网络变压器的应用原理
网络变压器的应用原理1. 什么是网络变压器网络变压器是一种电子元器件，它是一个用来转换电源电压的装置。
网络变压器可以利用电磁感应的原理来实现输入电压和输出电压之间的变换。
它通常由一个铁心和几个绕组组成。
2. 网络变压器的工作原理网络变压器的工作原理基于电磁感应的原理。
它包括一个输入绕组、一个输出绕组和一个铁芯。
输入绕组和输出绕组通过铁芯连接在一起，铁芯用来增加磁感应强度。
当输入绕组中的电流改变时，它会产生一个变化的磁场。
这个变化的磁场会通过铁芯传递到输出绕组中，从而在输出绕组中产生一个电流。
由于输入绕组和输出绕组的匝数不同，所以输入电压和输出电压也不同。
通过控制输入电流和输出电流的比例，网络变压器可以实现电源电压的升降。
输入绕组的匝数越大，输出绕组的匝数越小，输出电压就会越高。
反之，输入绕组的匝数越小，输出绕组的匝数越大，输出电压就会越低。
3. 网络变压器的应用网络变压器在电子设备和电力系统中有广泛的应用。
以下是一些常见的应用领域：•电力系统：网络变压器在电力系统中起到很重要的作用。
它们被用于将高压输电线路的电压降低到适合家庭和工业用途的电压。
同时，网络变压器也被用于电力系统中的调节和稳定电压。
•通信系统：网络变压器在通信系统中也很常见。
它们被用于将输入的电压转换为适合通信设备使用的电压。
通信设备通常需要较低的电压，而网络变压器可以将高压转换为低压并确保稳定的供电。
•电子设备：网络变压器也被广泛应用于各种电子设备中。
例如，电脑、电视、音响和手机等设备都使用了变压器来提供合适的电压。
变压器帮助保护设备免受过高或过低的电压损坏，并确保它们能够正常运行。
•照明系统：网络变压器还被用于照明系统中。
它们通过升压或降压来确保灯具获得正确的电压，以保持正常的工作状态。
•工业控制系统：在工业控制系统中，网络变压器被用于提供合适的电压和电流以支持各种设备和机器的运行。
4. 网络变压器的优点网络变压器具有以下几个优点：•电压变换：网络变压器能够将输入电压转换为适合不同设备和系统的输出电压，提供了灵活性和方便性。
网络变压器品牌
网络变压器品牌一、引言网络变压器是一种用于电力传输和分配的重要设备，它能够将电压从一种电压级别转换为另一种电压级别，以满足不同设备的需求。
随着互联网和通信技术的快速发展，网络变压器在数据中心、通信基站、工业自动化等领域中的应用越来越广泛。
本文将介绍几个知名的网络变压器品牌，包括其产品特点、技术优势以及市场份额等方面的信息。
二、1. 品牌A品牌A是一家全球率先的网络变压器创造商，其产品广泛应用于通信、能源、创造业等领域。
该品牌的网络变压器具有以下特点：- 高效节能：采用先进的能量转换技术，提高能源利用率，降低能耗。
- 高可靠性：采用优质材料和先进的创造工艺，确保产品的稳定性和可靠性。
- 多功能性：支持多种输入和输出电压，适合于不同的应用场景。
品牌A的网络变压器在市场上享有很高的声誉，其产品质量和技术水平得到了泛博用户的认可。
2. 品牌B品牌B是一家专注于网络变压器研发和创造的企业，其产品在性能和可靠性方面具有独特的优势。
该品牌的网络变压器主要特点如下：- 高精度：采用先进的控制算法和精密的传感器，实现电压转换的精确控制。
- 高稳定性：采用优质的电子元件和稳定性测试，确保产品在长期运行中的稳定性。
- 高安全性：具备过载保护、过热保护等多重安全保护机制，确保设备和人员的安全。
品牌B的网络变压器在电力传输和分配领域具有广泛的应用，其产品在市场上具有一定的竞争优势。
3. 品牌C品牌C是一家知名的网络变压器创造商，其产品在技术创新和品质控制方面具有突出的优势。
该品牌的网络变压器主要特点如下：- 高效节能：采用高效的电力转换技术，提高能源利用率，降低能耗。
- 高可靠性：采用先进的故障检测和预警系统，及时发现和解决问题，确保设备的可靠性。
- 高适应性：支持多种输入和输出电压，适合于不同的电力传输和分配场景。
品牌C的网络变压器在市场上享有很高的声誉，其产品质量和技术水平得到了泛博用户的认可。
三、市场份额及发展趋势根据市场调研数据显示，目前网络变压器市场竞争激烈，品牌A、品牌B和品牌C是市场上最具竞争力的品牌。
网口变压器简介[1].
![网口变压器简介[1].](https://img.taocdn.com/s3/m/4d58ecf976eeaeaad1f330ca.png)
2019/3/19
35
一对线的共模模式简化图
2019/3/19
36
共模模式的参数
ZCMC：共模电感的阻抗，通过对共模电流提供高阻抗 抑制EMI，设计目的是获得最大的LCMC和RCMC。 CCMC：共模电感的分布电容，减弱共模电感的高频性 能。可以通过减小线圈间的重合减小此电容容值，特 别是整个线圈两端之间的距离。靠近传导的结构也会 明显影响这个电容的容值。
2019/3/19
27
以太网线的传输模式
理解以太网线的传输模式是理解变压器EMI抑制 功能的关键。 典型的UTP（非屏蔽网线）和传导的环境（如传 导的GND）是一个多（9）导体的传输线。有意 和无意信号同时传输。有意信号是信号对两线间 的差模信号。无意信号包括：信号对之间的共模 /差模混合信号。信号与环境间的共模信号
2019/3/19 3
简介
变压器的构成： 脉冲（隔离）变压器 共模电感 自耦变压器 电容 电阻 封装/结构（集成变压器中的连接器管脚和走线）
2019/3/19
4
简介
典型的以太网口电路
2019/3/19
5
差模传输特性
2019/3/19
6
差模传输特性
主要考虑差模参数。频率范围考虑从1MHz到 100MHz（CAT5E）和250MHz（CAT6） 需要一些理想的假设简化初始的分析： 假设磁导率足够大可认为是无穷大 磁芯的此话足够小可认为是0 忽略磁芯损耗 忽略绕线电阻 所有磁力线都在绕线内（即没有漏磁） 忽略绕线间的电容
磁芯的磁化和饱和
2019/3/19
11
非理想参数
有限的磁导率
网络变压器品牌
网络变压器品牌一、引言网络变压器是一种用于网络设备的电源设备，它能够将电源输入的电压进行调整，以满足网络设备的工作需求。
网络变压器品牌的选择对于网络设备的性能和稳定性有着重要的影响。
本文将介绍几个知名的网络变压器品牌，并对它们的特点和优势进行分析。
二、品牌一：ABC ElectronicsABC Electronics是一家在网络变压器领域拥有多年经验的知名品牌。
他们的产品设计独特，具有高效、稳定的特点。
ABC Electronics的网络变压器采用先进的电子技术，能够提供可靠的电源输出，保证网络设备的正常运行。
此外，ABC Electronics还注重产品的安全性和环保性，他们的网络变压器符合国际安全标准，并通过了相关认证。
三、品牌二：XYZ TechnologiesXYZ Technologies是一家专注于网络变压器研发和生产的率先品牌。
他们的产品在市场上享有很高的声誉。
XYZ Technologies的网络变压器采用了先进的技术和材料，具有出色的性能和稳定性。
它们能够提供高效的电源输出，确保网络设备的稳定运行。
此外，XYZ Technologies的网络变压器还具有良好的散热性能和防护功能，能够在各种恶劣环境下正常工作。
四、品牌三：DEF PowerDEF Power是一家全球知名的电源设备创造商，也是网络变压器领域的重要品牌之一。
他们的产品广泛应用于各个领域的网络设备中。
DEF Power的网络变压器采用了先进的电子技术和创新的设计理念，具有高效、稳定的特点。
它们能够提供可靠的电源输出，满足网络设备的工作需求。
此外，DEF Power还注重产品的可靠性和耐用性，他们的网络变压器经过严格的质量控制，能够在长期使用中保持稳定性。
五、品牌四：GHI SolutionsGHI Solutions是一家专注于网络设备电源解决方案的供应商，他们提供了多种类型的网络变压器产品。
GHI Solutions的网络变压器具有多种功率和规格可选，适合于不同类型的网络设备。
网络变压器的参数说明
变压器、电感器、线圈等磁性元件各项测量参数说明1．圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。
2．相位PH：绕线方向。
检测变压器主次级的绕线方向。
3．电感量Lx：电压与电流时间变化率的比例系数（e=L）。
检测铁芯的导磁系数µ、机械尺寸、完整性以及绝对绕线圈数。
4．电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。
5．漏电感LK：漏磁束切割形成的等效电感量。
检测铁芯的导磁系数µ以及绕线形成的耦合系数。
6．品质因素Q：电感的感抗（2πfL）与电阻（ACR）之比。
7．线圈间分布电容量Cp：线圈间杂散静电容。
检测线圈间的距离、绝缘材料及隔离设计。
8．直流电阻DCR：铜线电阻。
检测PIN焊点、铜线材料、设计线长、断短路等。
9．交流电阻ACR：铜线电阻加上磁滞损失及涡流损失造成的等效电阻。
除了检测铜线外，还检测铁芯材料的磁化及绝缘。
10．阻抗Zx：变压器的交流绝对阻抗。
11．平衡BL：变压器绕组中某两组之间的平衡测试。
检测电感平衡、漏感平衡、电阻平衡。
12．出脚短路PS：不导通出脚之间的短路。
检测线圈间的漆包或焊锡造成的短路。
变压器测量常见问题处理1. 变压器电感测量值与验收厂商之测量值相差较大，造成退货。
当生产商使用仪器与验收厂商所使用仪器系统不同时，若产品本身呈非线性特性或设定测试范围超出线性范围（生产或验收厂商），有可能因测试电流（磁场强度）大小不同而得到不同的测量结果。
处理方法为供求双方应使用相同测试电流模式。
2. 电感、直流电阻（DCR）或圈数比测量误差。
一般测量误差均来自接触不良或测试频率超过线圈之谐振频率。
造成这种接触不良大概有以下几种情形： ①变压器出脚变形、弯曲。
处理方法为加强整脚作业或调整治具推力。
②变压器出脚上附着绝缘漆。
处理方法为测试前先进行去除油漆作业，保证出脚洁净。
③治具气压不足，推柄松动或调整不妥。
处理方法为定期检查气压，合理调整推柄距离。
网络变压器的工作原理介绍和EMC设计
网络变压器的工作原理介绍和EMC设计1、网络变压器的介绍网络变压器也被称作“数据汞”，也可称为网络隔离变压器。
它在一块网络接口上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端；二是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。
除此而外，数据汞还能对设备起到一定的防雷保护作用。
它主要用在网络交换机、路由器、网卡、集线器里面，起到信号耦合、高压隔离、阻抗匹配、电磁干扰抑制等作用。
网络变压器用于交换机和网卡的设计拓扑图：以太网设备在收发器和网线间使用变压器，其包含中心抽头变压器，自耦变压器，共模电感。
最新的以太网设备通过变压器提供48V电源，采用集成连接器，应用越来越广泛。
这些器件的特性对于EMI的抑制很关键。
2、网络变压器分类产品依据结构类型，可以分为两类:a.离散性网络变压器(DiscreteLAN Magnetics Module)；b.内部集成磁性变压器模块的RJ45连接器 (RJ45 Connector with Integrated Magnetics,ICMs)。
产品依据客户焊接类型，可以分为两类:a.表面贴装元件 (SMT,Surface Mount Type)；b.插件元件(TH,Through-Hole Type)。
产品依据传输速率，可以分类四类:a. 10Base-T；b. 10/100Base-T；c. 1000 Base-T；d. 10G Base-T。
(Base-T: Baseband，双绞线对。
简而言之，Base-T是一种以bps速率工作的局域网（LAN）标准，它通常被称为快速以太网，并使用UTP（非屏蔽双绞线）铜质电缆。
快速以太网有三种基本的实现方式：Base-FX、 Base-T、和1Base-T4。
每一种规范除了接口电路外都是相同的，接口电路决定了它们使用哪种类型的电缆。
网络变压器的作用、原理及主要参数
前言图1所示的网络变压器(EthernetTransformer，也称数据汞/网络隔离变压器)模块是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。
该变压器一般都安装在网卡的输入端附近。
工作时，由收发器送出的上行数据信号从络变压器的Pin16-Pin15进入，由Pin10-Pin11输出，经RJ45型转接头，再通过非屏蔽双绞线送往服务器;服务器送来的下行数据信号经另一对非屏蔽双绞线和RJ45型转接头，由Pin7-Pin6进入，由Pin1-Pin2输出，然后送到网卡的收发器上。
本文将主要分析网络变压器的原理、主要参数及实现的功能。
功能Ethernet Transformer主要实现以下三个功能：1.满足IEEE 802.3电气隔离要求2.无失真传输以太网信号3.辐射发射的抑制电气隔离任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。
而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。
再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。
网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。
这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。
网络变压器本身就是设计为耐2KV~3KV的电压的。
也起到了防雷保护作用。
有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。
隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。
网络变压器品牌
网络变压器品牌网络变压器是网络设备中的重要组成部份，其品牌选择直接影响到网络设备的性能和稳定性。
在市场上，有许多知名的网络变压器品牌，如何选择适合自己网络设备的网络变压器品牌成为了许多用户关注的焦点。
本文将介绍几个知名的网络变压器品牌，并分析它们的特点和优势。
一、Cisco1.1 Cisco是全球知名的网络设备创造商，其网络变压器品牌也备受用户信赖。
1.2 Cisco的网络变压器产品质量可靠，性能稳定，适合于各类网络环境。
1.3 Cisco的网络变压器品牌在市场上有较高的知名度和口碑，是许多企业和机构的首选品牌。
二、Huawei2.1 华为是中国率先的网络设备创造商，其网络变压器品牌也备受用户认可。
2.2 华为的网络变压器产品技术率先，具有较高的性能和稳定性。
2.3 华为的网络变压器品牌在国内外市场上具有一定的市场份额，深受用户爱慕。
三、Juniper Networks3.1 Juniper Networks是一家专注于网络安全和网络设备的公司，其网络变压器品牌也备受用户青睐。
3.2 Juniper Networks的网络变压器产品具有高度的安全性和稳定性，适合于各类网络环境。
3.3 Juniper Networks的网络变压器品牌在网络安全领域具有较高的声誉和市场份额。
四、D-Link4.1 D-Link是一家知名的网络设备创造商，其网络变压器品牌在市场上备受用户关注。
4.2 D-Link的网络变压器产品价格适中，性能稳定，适合于中小型网络环境。
4.3 D-Link的网络变压器品牌在中小型企业和家庭用户中具有一定的市场份额，深受用户爱慕。
五、TP-Link5.1 TP-Link是一家专注于网络设备创造的公司，其网络变压器品牌在市场上备受用户认可。
5.2 TP-Link的网络变压器产品价格实惠，性能稳定，适合于家庭和小型网络环境。
5.3 TP-Link的网络变压器品牌在家庭用户和小型企业用户中具有较高的市场份额，深受用户爱慕。
纲络变压器产品用途介绍
9纲络变压器產品用途介紹網絡發展史網絡有許多種不同的類型，如以太網、令牌環、FDDI 、ATM 、無線網絡等等，不同的網絡必須采用與之相適應的網卡。
然而，事實上絕大多數局域網都是以太網，因此，我們所接觸到的網卡也基本上都是以太網網卡，所以在這里我們只討論以太網網卡。
乙太網路簡史乙太網路最早是在1973年在加州帕拉阿圖的全錄(Xerox)公司實驗室中構思和實際作出來。
由Robert Metcalfe 博士(一般稱他為「乙太網路之父」)所發展的，乙太網路是以2.94Mb/s(Million bits per second ，每秒百萬元速度)（3Mb/s ）的速度運作。
在1983年6月IEE 標準委員會(國際電子電機工程師協會)批准了第一個IEEE 802.3的標準。
藉由雙絞線的乙太網路(Ethernet-over-twisted-pair)(10 BASE-T)的標準在1990年9月被IEEE 批准，因此很快的就變成了辦公室自動化應用之乙太網路介質中較受歡迎的選擇。
高速乙太網路為了提昇乙太網路的傳輸速率，IEEE 於1993年成立802.3μ工作小組，針對原基頻的乙太網路標準802.3進行研究，目標在於制訂一個寬頻的乙太網路的規範。
在多家業者之協助下，終於在1995年頒佈了100Base T 的高速乙太網路(Fast Ethernet)標準，其傳輸速率可高達100Mbps 。
100Base T 的高速乙太網路和10Base T 的傳統乙太網路，在架構上是類似的，兩者的媒體存取控制技術都是採用CSMA/CD 。
高速乙太網路的最大特色是可以和傳統乙太網路共存，兩者的通訊協定、應用程式完全相容，因此對傳統乙太網路用戶而言，要升級到高速乙太網路可省卻許多投資成本。
超高速乙太網路超高乙太網路(Gigabit Ethernet 簡稱GB Ethernet)是為了因應愈來愈大量的多媒體資料傳輸需求所發展出來的，其傳輸速率可高達1G bps ，亦即每秒可傳輸10 個位元「1000Mbps 」，為高速乙太網路（100Mbps ）的10倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特性参数---IL
Insertion Loss (插入損耗):能量通過介質，在介質中所損失的能量。
注：不良之IL在信號傳送上會因過度衰減或異常增幅而影響資料傳送品質， 在生產上可能因共模線圈、耦合線圈之不理想性（TR、Lk、DCR)及配線 雜散電容過大等形成不良。
Insertion Loss (IL): 插入损耗
• IEEE 802.3 对CMRR没有定义规格. • 虽然CMRR测试可以预测产品对EMI噪声抑制的能力, 但和EMI本身没有直接的
• 工作频率：1-300MHZ , 适合做共模线圈(CMC）
主要原材料参数特性
鐵芯材料的基本參數 a).有效磁導率: μ = (1/μ ) lim (B/H) , 磁化曲線始端磁導率
的極限值. b). 初始磁導率: μ = (L/4πn ) X (1/A ) X 10 , 在漏磁忽略
的閉合磁路中. c). 飽和磁感應強度Bs: 加磁場至飽和時的值. d). 剩余磁感應強度Br: 從飽和狀態去除磁場后,剩余的. e). 矯頑力Hc. f). 溫升系數&μ. g). 居里溫度Tc, 在該溫度下磁芯狀態從鐵磁性轉變為順磁性. h). 磁芯損耗Pc: 磁芯在工作磁感應強度時的單位體積損耗. i). 電感系數Al: 電感系數是磁芯上每一匝線圈產生的自感量.
主要原材料－铁氧体
我们行业中的网络滤波器产品所用的磁芯是鐵氧體材料，
它属于软磁材料，是電子變壓器領域中廣泛使用的磁性材
料，可分為:
•
锰锌铁氧体，分子式：
Mn y Zn1y
1x
Fe 2
x
O4
• 镍锌铁氧体，分子式： NiyZn1y 1x Fe2xO4
Return Loss (RL): 反射损耗
以太網磁性組件測試介紹
测试方法(R/L):
以太網磁性組件測試介紹
Crosstalk (近端串擾抑制 ):串擾是指一個通道的無用信號耦合進鄰近的信號通道。串擾 的單位是分貝,它是敏感電纜的耦合電壓與鄰近干擾源電壓之比.測試方法如下:
注：生產上可能因Lk過大/線圈間距離進近或隔離不足等形成不良。
U&T 惠州市攸特电子有限公司 网络变压器介绍
主讲人：苏相河
Hong Kong Stock Market Stock code：01087
U&T
1、网络变压器产品介绍 2、特性参数介绍 3、产品设计-EMI 4、作业流程和工艺介绍 5、典型机种说明
2
U&T 网络变压器产品介绍
网络变压器功能：高压隔离、共模抑制，信号传输。
U&T 网络变压器产品介绍
脉冲隔离变压器 差分信号的传输
U&T 网络变压器产品介绍
脉冲隔离变压器 共模信号的传输
U&T 网络变压器产品介绍
CMC功能：对差分信号的传输不影响，对共模信号产生阻抗抑制，
CMC with Common mode signals
U&T 网络变压器产品介绍
共模电感 对共模信号产生阻抗起抑制作用
Permeability vs Temperature
U&T
1、网络变压器产品介绍 2、特性参数介绍 3、产品设计-EMI 4、作业流程和工艺介绍 5、典型机种说明
17
1. 特性参数---OCL: 开路电感
• 100Base, Giga: 350uH Min @ 100KHz, 8mA DC Bias; • 2.5G/5G/10G对电感测试无要求. >120uH 满足Droop测试要求,无DC Bias 要求. • PoE+: DC Bias 决定于工作电流;
以太網磁性元件測試介紹
测试方法(I/L):
以太網磁性組件測試介紹
12、Return Loss(返回損耗):反射損耗是用來描述實測阻抗與 標準阻抗不同或不匹配的程度,不同和不匹配既包括幅值大小 的不同又包括相位角的不同.反射損耗的單位是分貝,反射損 耗的運算式如下：
注：不良之RL在信號傳送上會因阻抗不匹配造成之反射而影響 資料傳送品質.
電流在通過鐵心時即會產生一阻抗 此阻抗會消耗訊號達成濾波的效果
U&T 网络变压器产品介绍
共模电感 对差模信号可以顺利通过
CMC with Differential Mode signals
U&T 网络变压器产品介绍
• 如上圖所示 Idm 不同的電流方向在經過鐵心時會造成相反的磁力線相互抵銷 .不會有阻抗形成也就不會有消耗訊號的效果.
主要应用如下：
U&T 网络变压器产品介绍
变压器功能 一：高压隔离 二：共模抑制 三：信号传输
1.Transformer：电气隔离（1500VAC 绝缘），信号传输 2.CMC：抑制共模辐射信号 3.Auto-xfmr 相当于一个很大的并联电感, 对差模信号形成很高 的对地阻抗; Auto-xfmr 对共模信号而言是O阻抗, 相当于直接短路到地或 Bob-Smith 接头
Cross talk (CT)：交叉干扰
以太網磁性組件測試介紹
CMRR( Common mode Rejection Ratio)共模抑制比: 共模抑制比的單位是分貝,共模抑制比是指差模信號的增益與 共模信號的增益之比
注:不良之CMRR產品在抗共模信號干擾能力較弱，容易受外部 RF干擾而影響資料傳送品質,在生產上可能因共模線圈CMC不 理想性（Lk、極性錯誤)耦合線圈不對稱及配線雜散電容過大 等形成不良。
U&T 网络变压器产品介绍
产品基本构成：
1.漆包线:QPN180
+
2.磁环: Mn/Zn + Ni/Zn
+
3.胶壳
Magnet material : 磁性材料介绍
金属软性材料 (硅钢, 坡莫合金等)
软磁材料 铁氧体
MnZn 铁氧体 (变压器)
磁性材料
NiZn 铁氧体 (扼流圈)
硬磁材料
***软磁材料的特性就是极易被磁化也 极易被磁退, 矫顽力很低(<20 Oe)***
Hysteresis (BH) Loop: 磁滞回线
a.) 磁化过程不可逆; b.) C: 剩磁 c.) D: 矫顽力
Factors influencing permeability: 影响磁导率的因素
Permeability vs Frequency
Permeability vs DC Bias
