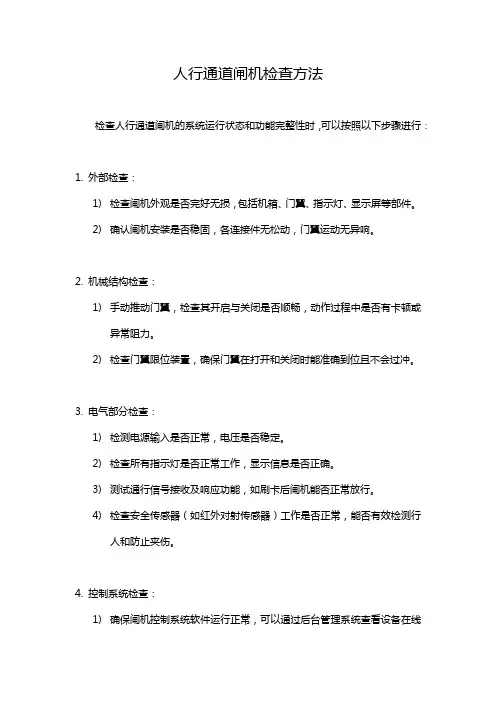

人行通道闸机检查方法
人行通道闸机检查方法
检查人行通道闸机的系统运行状态和功能完整性时，可以按照以下步骤进行：
1. 外部检查：
1)检查闸机外观是否完好无损，包括机箱、门翼、指示灯、显示屏等部件。
2)确认闸机安装是否稳固，各连接件无松动，门翼运动无异响。
2. 机械结构检查：
1)手动推动门翼，检查其开启与关闭是否顺畅，动作过程中是否有卡顿或
异常阻力。
2)检查门翼限位装置，确保门翼在打开和关闭时能准确到位且不会过冲。
3. 电气部分检查：
1)检测电源输入是否正常，电压是否稳定。
2)检查所有指示灯是否正常工作，显示信息是否正确。
3)测试通行信号接收及响应功能，如刷卡后闸机能否正常放行。
4)检查安全传感器（如红外对射传感器）工作是否正常，能否有效检测行
人和防止夹伤。
4. 控制系统检查：
1)确保闸机控制系统软件运行正常，可以通过后台管理系统查看设备在线
状态和操作日志。
2)验证闸机与中央控制系统（如有）的通信是否畅通，远程控制指令执行
是否准确。
5. 维护保养：
1)清洁闸机内外部灰尘和污渍，确保各个活动部件清洁并涂抹适当的润滑
剂以保持良好运行状态。
2)定期检查螺丝紧固情况，并根据使用情况更换磨损严重的零部件。
6. 故障排查：
如果发现任何异常现象，应及时记录并分析原因，对症下药，必要时联系专业技术人员进行维修。
通过以上全面的检查，可以确保人行通道闸机能够正常、安全地为公众提供服务。
人行通道系统：摆闸,翼闸,三辊闸配置清单及功能
人行通道系统：摆闸，翼闸，三辊闸配置清单及功能人行通道系统：摆闸，翼闸，三辊闸配置清单及功能通道管理系统1，摆闸（双向、左或右）DAIC-TD-BZ 深圳多奥套自行车通道电源：AC220/50HZ；工作环境温度：-15度-+70度；相对湿度：<95% 不凝露；摆门时间：约2S；通信接口：RS485可选配TCP/IP；具有自报故障提示功能，方便用户的使用及维护；具有通行指示和通道指示功能；具有常开按键功能；具有断电摆门自动打开,上电自动闭合功能；具有线路自检功能；具有非法闯入报警功能；具有三重防夹保护功能；进出模式可任意调节；关闸时间和方式可任意调节；可与多奥梯控/停车场/门禁/消费/等智能一卡通。
2，翼闸双机芯DAIC-TD-BZ2 深圳多奥套人行通道电源：AC220/50HZ；工作环境温度：-15度-+70度；相对湿度：<95% 不凝露；摆门时间：约2S；通信接口：RS485可选配TCP/IP；具有自报故障提示功能，方便用户的使用及维护；具有通行指示和通道指示功能；具有常开按键功能；具有断电摆门自动打开,上电自动闭合功能；具有线路自检功能；具有非法闯入报警功能；具有三重防夹保护功能；进出模式可任意调节；关闸时间和方式可任意调节；可多奥与电梯/停车场/门禁/消费/等智能一卡通。
3，通道三辊闸专用读卡器DAIC-TD-RW 深圳多奥只每个通道二套工作环境：温度：－10~+60℃相对湿度：20%--90%；嵌入式安装，或者明装；非接触式的读写时间：≤0.2S；非接触式的读写距离：≥30mm；网络通讯接口：RS485(标准)，WG26 或WG34；通讯传输距离：0.8Km(标准)；*需提供集成电路IC嵌入式软件著作"4，双向通道速通门控制器DAIC-TD-KZ 深圳多奥套每个通道一套一个控制器可连接2个读头；实时监控：对每一个联机在线的门当前状态进行实时监控；支持电平下插锁和脉冲电控锁；*门禁系统能升级在线巡更系统；*提供公安部的门禁系统型式检验报告；*提供权威部门颁发的门禁系统质量检测报告；5，通道平移门管理软件DAIC-TD-SOFT 深圳多奥套网络版通道管理软件要与梯控管理系统、消费管理系统、门禁管理系统实现一卡、一库、一平台。
人行道闸的分类
人行道闸的分类
人行道闸根据工作原理和结构设计可以分为以下几种分类：
1. 机械式人行道闸：采用机械传动方式，通过手动或电动操作，使得闸杆升起或降下来控制行人的通行。
2. 电动式人行道闸：采用电动机作为驱动力，通过控制电机运转方向和速度，控制闸杆升降，实现行人通行的控制。
3. 智能型人行道闸：具备自动识别车辆和行人的功能，可以根据对方的身份判断是否放行或拦截，同时可以与其他系统进行联动，实现更高级的安全控制。
4. 栅栏式人行道闸：闸杆采用栅栏结构设计，起到隔离行人和车辆的作用，通常使用在高速公路收费站的人行道入口处，防止行人随意进入车道。
5. 折叠式人行道闸：闸杆采用可折叠的结构形式，可以通过电动或手动控制，根据需要将闸杆展开或折叠，实现人行通道的开闭控制，通常使用在地铁站、商场入口等地方。
这些人行道闸根据具体的使用场所和功能需求，可以选择合适的类型和配置。
人脸识别及通道闸标准规定方案
智能人行通道闸系统设计方案北京派茨在线科技有限公司Bjing Partsonline Technology CO.Ltd.一、概述三辊闸、摆闸、翼闸是人行通道的现代化控制设备，用于人员出、入口需要进行控制的地方，如智能小区、饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。
三辊闸、摆闸、翼闸的使用可以使人流井然有序。
三辊闸、摆闸、翼闸与智能卡、指纹、条码等身份识别系统设备结合使用，便构成智能门禁通道控制系统；它与计算机、门禁、考勤、收费管理、门票系统等软件结合使用，便构成智能通道闸综合管理系统，可以实现门禁、考勤、消费、售票、限流等功能。
本通道闸管理系统是智能一卡通系统的一部分，设置于小区、工厂、智能大厦、食堂等通道处，可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。
●系统运行环境安装环境为大型现代化智能小区，要求针对小区大门处的进出人员进行管理，同时方便手推车人员的进出控制。
要求小区人员进出必须刷卡，经系统自动验证后方可进出，系统可自动记录人员进出资料及时间，方便统计查询。
●设计思路根据现场的要求，结合本公司多年的智能小区系统设计经验，设计采用智能通道闸结合射频卡技术，实现人员进出刷卡通行。
计划在小区大门处出入口各设一台智能摆闸1台，双向进出控制，即美观豪华又起到人员进出控制的功能。
系统配合智能卡身份验证设备，该设备全部内置安装，并与管理电脑联网，系统可对进出人员进行24小时监控管理，并方便将来的维和护扩展。
本系统主要包括：前端智能通道闸，前端内置身份识别系统设备，中间通讯及管线设备，后台软件及管理发卡系统，后台电脑及打印设备（自配）等几部分。
系统设计主要依据项目建设的总要求，利用现代计算机网络通信及大型数据库为技术基础，基于Windows管理平台建立统一的大楼“一卡通”综合管理系统。
在系统设计时，硬件设备的选择和物理链路的建立尽量考虑了目前最先进和通用的设备、最大程度上保证了系统项目建设的后续可维护性和相当长的一段时期内的先进性。
人行通道闸机使用说明书-V1.0.0
以内）、工业污染严重、建筑施工现场等大气条件不好的地方。 保养时不要用涂料稀释剂或者任何有机试剂。
人行通道闸机（X 款摆闸）
使用说明书 V1.0.0
人行通道闸机
使用说明书
使用说明书
V1.0.0
V1.0.0
Байду номын сангаас 前言
符号约定
在本文档中可能出现下列标识，代表的含义如下：
标识
说明
表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤
害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微
或中等伤害。
Source（受限制电源）的额定电压供电，具体供电要求以设备标签为准。 请将 I 类结构的产品连接到带保护接地连接的电网电源输出插座上。 器具耦合器为断开装置，正常使用时请保持方便操作的角度。
使用注意事项
授权通过闸机时，通道内的对侧不应有人，否则授权后通道不开放，对侧的人退出后通道才 开放。
授权后应尽快通过通道，如果在规定时间内没有进入通道，系统会自动关闭门翼。
II
多人通过时，在记忆模式开启的情况下依次连续授权通过，但连续授权之间的时间间隔建议 2 秒～5 秒。
授权时要注意通行指示灯的显示状态，蓝色表示未进行授权；绿色表示授权成功，允许通行； 红色表示授权失败，禁止通行。
不要试图强行通过通道，本设备有智能防尾随跟进功能和防反向入侵功能，如果强行闯入， 系统会关闭通道，可能对人员造成伤害。
3.1.1 产品外观 ......................
1、通道系统参考资料
通道出入管理设备介绍1.通道系统考虑到在企业某些原本开放的通道口，要做成有出入限制的管理，但是该地点有没有门或者其他阻拦物，这时候我们的翼闸。
三棍闸就可以派上用处，我们可以据通道的大小自行增减翼闸或者三棍闸的数量，也可以根据现场实际情况的需要，对两种设备随意组合安装，形成一个高效、美观的通道出入管理系统。
1、多奥采用目前最先进的新式无障碍型通道闸机，该新式闸机采用红外或微波探测，可随时对闸机工作状态、人行位置进行跟踪，通过内部微型计算机运算，灵活控制通道运转。
当有人需通过进入或出场时，通过身份自动识别，计算机给以通行，并开始跟踪人员位置，由闸机内部微型计算机控制，做到身份合格给以通行，相反不给通过并且报警提示，当人员走过时，计算机会自动识别是否为一个人通过，如果是两个人闸机将报警提示，人员通过闸机时闸机内部微型计算机会自动判断位置，当人员过通闸板后，闸机自动关闭。
2、闸机内部自带UPS，当无电时闸机由内部自动供电，保证系统正常稳定的运转。
3、支持多种识别输入，闸机内部控制板支持条形码识别平台，支持目前所有条形码、支持EM卡输入、MF1卡输入、指纹与我国2代身份证，并且支持远程IC卡识别设备输入，可以做到无须人员读卡远程自动主动方式识别身份。
以上识别可以同时选用多种方式组合使用。
4、整个产品外形采用进口不锈钢板冲压成型（顶面装以大理石面板），造型美观大方，防锈、耐用，能抵抗外力破坏。
长方形机箱与挡闸扇面构成的通道可为出入人员提供有序文明的通行方式。
5、支持消费连动，在紧急情况下快速控制收杆，组织人员疏散。
6、支持多种开门方式，1.自由通道 2.锁闭3.电脑远程控制4.授权进出控制 5.定时自动开放 6.识别放行7、人员通行速度30人/分钟（正常） 40人/分钟（快速）开闸反应时间：0.2秒（开到位0.8秒）8、可以外接显示器，支持读卡后显示该人照片与其它信息（可以选择显示内容）9、语音提示，当人员需要通行时，内部会自动提示人员通行，自动做好指示指导。
人行通道闸方案及配置清单
⼈⾏通道闸⽅案及配置清单
⼈⾏通道闸⽅案及配置清单
⼈⾏通道闸（合资⼯⼚）以下闸机为常规款，⼤厦、车站、⼤型⼯⼚等涉及考勤或⼈流量多的应⽤场景建议使⽤速通门闸机或平移闸机
桥式⼋⾓三辊闸
桥式直⾓摆闸单机芯
桥式直⾓摆闸双机芯
桥式圆弧翼闸单机芯
桥式圆弧翼闸双机芯
"外形尺⼨：长1200mm*宽280mm*⾼980mm
杆长：标准510mm 通道宽<600mm
上落杆⽅式：⾃动落杆上杆
控制⽅向：单向双向可选（按需求）
⼯作电源：AC110V~220V
材料：国标304不锈钢，厚1.2mm，上⾯盖1.5mm
配置：上⾯盖LED指⽰灯1个、刷卡窗2个"
"外形尺⼨：长1200×宽280×⾼980mm
闸杆长：标准600mm 500-800mm
单摆通道：标准600 500-800mm
双摆通道：标准1200mm 1000-1600mm
控制⽅向：右⼿单向、左⼿单向、双向（全⾃动）闸门开、关时间:2.5秒约20⼈/分钟
外观材质：304不锈钢，上⾯板1.5mm,箱体1.2mm 标配：防夹红外、LED指⽰灯、语⾳喇叭"
"体外形尺⼨：1200*300*980mm
控制⽅向：右⼿单向、左⼿单向、双向通⾏通⾏⼈数：40⼈/分
上盖LED灯指⽰：1个
流动箭头：单机芯1个，双机芯2个
红外对射：3对（防夹功能）
亚克⼒挡板：红⾊、蓝⾊、透明可选
报警防夹功能：⾮法闯⼊、随随闯⼊报警"。
人行通道闸安装使用说明
目录1系统概述 (1)2土建施工 (2)2.1 工具物料 (2)2.2 基本参数 (2)2.3 安装位置 (2)2.4 开槽布线 (3)2.5 闸机固定 (4)3接线安装（以单通道闸机为例） (5)3.1需要接线的设备 (5)3.2安装前注意事项 (5)3.3闸机主机和辅机通过自带的同步线连接 (5)3.4门禁控制器与RFID读头连接 (6)3.5门禁控制器与闸机辅机连接 (8)3.6闸机主机外接电源线 (9)3.7网线连接 (9)4操作使用 (10)4.1 测试工具 (10)4.2 网络连接 (10)4.3 闸机安装检测 (12)4.3.1 安装方向检测 (12)4.3.2 进出操作 (12)4.4 刷卡测试 (13)5保养说明 (15)6常见问题定位及处理方法 (16)6.1 刷卡后闸机无响应 (16)7 服务指南 (17)1系统概述护宝贝人行通道闸系统由闸机机箱、门禁控制器、RFID读头和一个信息主机，加上后台云端服务器、PC端软件和手机APP组成(备注：显示屏和交换机客户自备)。
图1-1 刷卡考勤示意图表1-1 系统组成2土建施工2.1 工具物料（1）4-M14膨胀螺钉8个，与之配套的钻头1个。
（2）电钻，扳手。
（3）电胶布及延长线（电源线、网线）。
（4）PVC管及转接头。
2.2 基本参数翼闸单个主机尺寸：长120cm，宽28cm，高100cm，翼臂26cm。
图2-1 闸机基本参数示意图2.3 安装位置闸机安装于校门口或其他人员集中出入的区域，要求地面宽阔平整。
闸机间距如图所示：图2-2 闸机施工示意图2.4 开槽布线闸机主机到电源和交换机之间需要连接电源线与网线，主机与副机之间需要连接同步线和读头线，线需穿入PVC管并埋于地下，穿管布线方法如下图：图2-3 闸机接线穿管示意图2.5 闸机固定机箱通过压块和膨胀螺钉固定于地面上，需要在地面钻孔并打入膨胀螺钉，尺寸与固定方式如下图：图2-4 闸机固定示意图图2-5 压块固定示意图3接线安装（以单通道闸机为例）3.1需要接线的设备（1）闸机主机和辅机通过自带的同步线连接。
人行道闸方案
第1篇
人行道闸方案
一、项目背景
随着城市交通的日益发达，为确保行人与车辆的安全，规范交通秩序，提高通行效率，各地纷纷投入人行道闸系统的建设。本方案旨在为某城市的人行道闸项目提供一套合法合规的方案，确保项目顺利实施。
二、项目目标
1.确保行人安全，减少交通事故发生。
2.规范交通秩序，提高人行道通行效率。
4.电气设计
-供电方式：采用AC 220V供电，确保稳定运行。
-配电系统：设置独立配电箱，保障供电安全。
-电气安全：符合国家电气安全标准，确保行人安全。
四、合法合规性分析
1.符合国家关于城市交通管理的法律法规。
2.符合行人通行安全的相关规定。
3.遵循城市公共设施建设的相关标准。
4.选用的人行道闸产品具备合法的生产许可和检测报告。
3.提升城市形象，为市民提供便捷的出行体验。
4.合法合规，确保项目顺利进行。
三、方案设计
1.人行道闸选型
根据项目需求，选用以下人行道闸：
-类型：摆闸
-材质：不锈钢
-通道宽度：1.2米
-通行速度：30人/分钟
-防冲撞等级：二级
2.系统架构
人行道闸系统主要包括以下部分：
-人行道闸：负责行人的通行控制。
-控制系统：负责对人行道闸进行控制与管理。
四、合法合规性分析
1.符合国家关于城市交通管理的法律法规。
2.符合行人通行安全的相关规定。
3.符合城市公共设施建设的相关要求。
4.选用的人行道闸产品具有合法的生产许可和检测报告。
五、施工与验收
1.按照设计方案进行施工，确保项目质量。
2.施工过程中，严格遵循国家相关施工规范。
3.施工完成后，进行系统调试，确保各项功能正常运行。
物业人行翼闸温馨提示
物业人行翼闸温馨提示尊敬的业主、尊敬的来宾：为了更好地维护小区的安全和秩序，确保小区内的人员能够有序进出，我们物业部门决定引进人行翼闸系统。
为了让大家更好地了解和使用这一便利设施，我们特意为您准备了以下温馨提示，请务必认真阅读，并且遵守相关规定，谢谢您的配合。
一、人行翼闸系统简介人行翼闸系统是一种用于管理人员出入的门禁设备，也是当前小区管理的一种先进手段。
它由A、B两个通道组成，工作人员通过系统控制可以实现人员的进出管理。
二、使用方法1. 通过刷卡进出：在人行翼闸旁的读卡器上刷卡，系统会自动识别卡内信息并开启闸门，您即可顺利通过。
2. 通过感应进出：如果您所持卡为感应式门禁卡，只需将卡片靠近读卡器，系统会自动识别卡内信息并开启闸门。
3. 清晰显示刷卡信息：当您刷卡成功后，请耐心等待，系统会显示相关信息，包括您的姓名、卡号等。
三、温馨提示1. 请勿随意撬闸门：人行翼闸系统是小区为了居民的安全和便利安装的设备，禁止非法撬闸门进入或绕过闸门进出小区。
2. 保管好门禁卡：您的门禁卡是您出入小区的有效凭证，请妥善保管，切勿遗失或透露给他人，以免造成不必要的麻烦。
3. 合理使用门禁卡：请勿私自挂失门禁卡，若遗失或损坏，请及时向物业部门申请补办。
4. 随手关好闸门：出入时，请随手关好闸门，确保后面的人员可以顺利通过。
5. 禁止携带不文明物品：禁止携带易燃易爆、危险品等物品进入小区。
6. 客人进出管理：业主有责任告知客人按规定进出小区，并协助客人办理登记手续，确保小区内的安全。
四、常见问题解答1. 您的门禁卡无法正常使用时，可能是卡内信息损坏或者卡片本身受损，请及时联系物业进行处理。
2. 如果自己无法进入小区，也无法联系到物业，建议在外面等待其他业主或者物业人员开启闸门后再进入。
3. 如果发现有人私自撬闸门或者进行不当操作，请及时向小区物业部门报告，保护自己和他人的安全。
五、联系方式如果您在使用人行翼闸系统的过程中遇到任何问题或者有任何建议，都可以随时联系我们的物业服务人员，我们将尽最大努力提供优质的服务。
狂风一号1.6说明书人行道闸
狂风一号1.6说明书人行道闸摘要：一、产品简介二、产品功能与应用场景三、产品安装与操作指南四、产品维护与保养五、安全提示与故障处理正文：一、产品简介狂风一号1.6是人行道闸的一款优质产品，由我国专业研发团队精心设计打造。
本产品以高效、稳定、安全著称，广泛应用于城市人行道、地铁站、商场等场所，有效保障了行人及车辆的安全通行。
二、产品功能与应用场景狂风一号1.6人行道闸具备以下功能：1.智能感应：采用高性能传感器，自动检测行人通行需求，实现无人值守自动开关。
2.防夹功能：配备高精度红外线探测器，有效防止行人被闸门夹住。
3.报警系统：当有人非法闯入时，系统会自动发出警报，提醒行人注意。
4.远程控制：管理员可通过云端平台对人行道闸进行远程控制与管理。
应用场景：1.城市人行道：用于规范行人通行，保障行人安全。
2.地铁站：实现客流控制，提高乘客通行效率。
3.商场：限制店面外的行人流量，提升店面形象及销售额。
三、产品安装与操作指南1.安装：请遵循产品安装说明书进行安装，确保设备安装稳固，线路连接正确。
2.操作：操作简单，只需按下人行道闸控制器上的开关按钮，即可实现开关。
四、产品维护与保养1.定期检查：每月对人行道闸进行一次全面检查，确保设备正常运行。
2.清洁保养：使用干净的软布擦拭设备表面，避免使用含有酸性或碱性成分的清洁剂。
3.润滑：每半年对人行道闸的传动部件进行一次润滑。
五、安全提示与故障处理1.安全提示：请勿在人行道闸运行过程中强行闯入，以免造成伤害。
2.故障处理：如遇故障，请先切断电源，然后参照产品说明书进行排查和处理。
人行通道闸出入口设计理念
人行通道闸出入口设计理念
人行通道闸是指用于控制人员出入的通道闸门设备。
其设计理念主要包括以下几个方面：
一、安全性：安全是人行通道闸设计的首要考虑因素。
设计时应采用优质防火材料，并严格按照防火要求设计闸门的尺寸和结构，以确保在紧急情况下人员能够迅速安全地通过闸门。
二、便捷性：人行通道闸的设计应尽可能考虑到用户的便捷性。
在通行过程中，人们应能够方便地刷卡、识别身份、通过流程，且闸门的开闭速度应快，以减少等待时间。
三、舒适性：通道闸的设计还应考虑用户的舒适感。
设计时应注意闸门的高度、宽度、护栏的间距等细节，以确保人们通过闸门时能够感到舒适、自然。
四、智能化：随着科技的进步，越来越多的人行通道闸采用了智能化技术，如人脸识别、指纹识别等。
设计时应合理运用这些技术，以提高通行的智能化程度，提升用户体验。
五、美观性：人行通道闸门作为建筑物的一部分，其外观设计也应注重美观。
设计时可以考虑与建筑物的整体风格相协调，或运用创意设计元素，使闸门更具有审美价值。
六、多功能性：人行通道闸门的设计也可以增加一些附加功能，实现多样化的使用需求。
例如可以增加带显示屏的闸门、带充电功能的USB接口、紧急报警器等，提升设备的性能。
七、环保性：人行通道闸门的设计也应充分考虑环境保护。
在节约资源的前提下，选用环保的材料，将能耗控制在合理范围，尽量减少对环境的影响。
总之，人行通道闸的设计理念应注重安全、便捷、舒适、智能、美观等方面的要求。
通过合理的设计，能够提高通行效率，提供更好的用户体验。
人行通道闸方案及配置清单
人行通道闸方案及配置清单
人行通道闸（合资工厂）以下闸机为常规款，大厦、车站、大型工厂等涉及考勤或人流量多的应用场景建议使用速通门闸机或平移闸机
桥式八角三辊闸
桥式直角摆闸单机芯
桥式直角摆闸双机芯
桥式圆弧翼闸单机芯
桥式圆弧翼闸双机芯
"外形尺寸：长1200mm*宽280mm*高980mm
杆长：标准510mm 通道宽<600mm
上落杆方式：自动落杆上杆
控制方向：单向双向可选（按需求）
工作电源：AC110V~220V
材料：国标304不锈钢，厚1.2mm，上面盖1.5mm
配置：上面盖LED指示灯1个、刷卡窗2个"
"外形尺寸：长1200×宽280×高980mm
闸杆长：标准600mm 500-800mm
单摆通道：标准600 500-800mm
双摆通道：标准1200mm 1000-1600mm
控制方向：右手单向、左手单向、双向（全自动）闸门开、关时间:2.5秒约20人/分钟
外观材质：304不锈钢，上面板1.5mm,箱体1.2mm 标配：防夹红外、LED指示灯、语音喇叭"
"体外形尺寸：1200*300*980mm
控制方向：右手单向、左手单向、双向通行
通行人数：40人/分
上盖LED灯指示：1个
流动箭头：单机芯1个，双机芯2个
红外对射：3对（防夹功能）
亚克力挡板：红色、蓝色、透明可选
报警防夹功能：非法闯入、随随闯入报警"。
智能人行通道闸机的安装和接线
智能人行通道闸机的安装和接线产品安装：通道闸安装分为线路预埋、固定闸机、控制器接线三个部分一、线路预埋：1、按客户的要求将机箱位置定好，在机箱固定位置的中心点到控制室之间选择好最佳走线途径，预埋或开挖电缆线沟。
2、在挖好的线路沟里放入适当直径的走线管（PVC管或钢管），穿入设备所需的电源线和控制线（控制线包括：手动按钮线3芯、RS485通讯信号线3芯）。
如距离较远，电源线和控制线必须分开走管（2管距离应在50CM以上）。
3、如通道为两台连机使用，则还需要在两台闸机之间布一根6芯连机线连机（如要实现双向进出刷卡还需预留一条4芯射频读卡器通讯线）。
4、所有线路布好后，最好在调试成功以后填埋混凝土。
二、固定闸机：1、单摆情况将机箱放到固定位置，要使整个设备处于最佳安装状态。
在基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开机箱，在做好记号的螺丝孔上用钻头垂直打孔，大小、深度要符合膨胀螺丝的要求。
将设备移至原位，打入膨胀螺丝并紧固螺丝即可。
2、对开情况如果两台闸机连机使用则应先调试，再固定机箱，以防调试过程中需要微调机箱位置。
首先，使2台闸机上电，使摆臂运行至关闭状态，然后对齐两台闸的摆臂或伸缩臂，使臂在同一直线上，两臂之间的间距一般为3CM-5CM。
有加装红外的，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。
三、闸机接线：按闸机接线图接好设备电源线。
如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等)则需要把控制系统输出信号线接入接线排的1(绿)、2(红)、3(蓝)，2(红)是公共端。
如需用手动按钮控制闸机，则将出厂原配的小按钮线延长即可。
如两台闸需要同步使用（即对开），必须将带有航空插头的连机线连接到两台闸机并插好即可。
