高压套管的介质损耗测试
套管介损测试
介质损耗高压套管的测试试验接线及试验设备介质损耗因数的定义绝缘介质在交流电压作用下的等值回路及相量图如图3-1所示。
图3-1绝缘介质在交流电压作用下的等值回路及相量图众所周知，在某一确定的频率下，介质可用确定的电阻与一确定的电容并联来等效，流过介质的电流由两部分组成，I CX 为电容性电流的无功分量，I RX 为电阻性电流的有功分量，介质的有功损耗将引起绝缘的发热，同时介质也存在着散热，而发热、散热跟表面积等有关，为此应测试与体积相对无关的量来判断绝缘状况，为此测试有功损耗除以无功损耗的值，此比值即为介质损耗因数。
Q=U ·I CXP=U ·I RX则Q P =CX RX I I =tg δ (3-1)从公式（3-1）可以看到图3-1中介质损耗因数即为介质损失角δ的正切值tg δ。
试验目的高压套管大量采用油纸电容型绝缘结构，这类绝缘结构具有经济实用的优点。
但当绝缘中的纸纤维吸收水分后，纤维中的β氢氧根之间的相互作用变弱，导电性能增加，机械性能变差，这是造成绝缘破坏的重要原因。
受潮的纸纤维中的水分，可能来自绝缘油，也可能来自绝缘中原先存在的局部受潮部分，这类设备受潮后，介质损耗因数会增加。
液体绝缘材料如变压器油，受到污染或劣化后，极性物质增加，介质损耗因数也会从清洁状态下的0.05%左右上升到0.5%以上。
除了用介质损耗因数的大小及变化趋势判断设备的绝缘状况外，电容量的变化也可以发现电容型设备的绝缘的损坏。
如一个或几个电容屏发生击穿短路，电容量会明显增加。
由此可见，测量绝缘介质的介质损耗因数及电容量可以有效地发现绝缘的老化、受潮、开裂、污染等不良状况。
典型介损测试仪的原理接线图从20年代即开始使用西林电桥测量tgδ，目前介损测试电桥已向全自动、高精度、良好抗干扰性能方向发展，比较经典的有三种原理即西林型电桥、电流比较型电桥及M型电桥。
下面分别作简要的介绍：（1）西林电桥的原理图3-2所示图3-2西林电桥的原理图图中当电桥平衡时，G显示为零，此时3RZx=4ZZx根据实部虚部各相等可得：tgδ=ωR4C4C≈RRCn34（当tgδ＜＜1时）根据R3、C4、R4的值可计算得出tgδ、C的值。

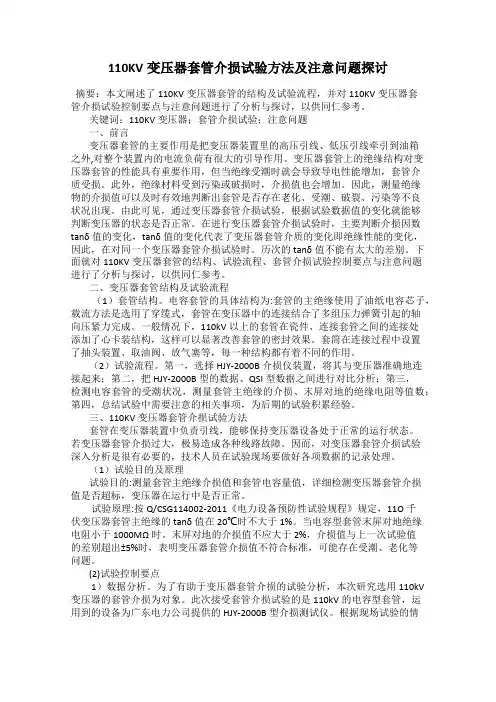

110KV变压器套管介损试验方法及注意问题探讨
110KV变压器套管介损试验方法及注意问题探讨摘要：本文阐述了110KV变压器套管的结构及试验流程，并对110KV变压器套管介损试验控制要点与注意问题进行了分析与探讨，以供同仁参考。
关键词：110KV变压器；套管介损试验；注意问题一、前言变压器套管的主要作用是把变压器装置里的高压引线、低压引线牵引到油箱之外,对整个装置内的电流负荷有很大的引导作用。
变压器套管上的绝缘结构对变压器套管的性能具有重要作用，但当绝缘受潮时就会导致导电性能增加，套管介质受损。
此外，绝缘材料受到污染或破损时，介损值也会增加。
因此，测量绝缘物的介损值可以及时有效地判断出套管是否存在老化、受潮、破裂、污染等不良状况出现。
由此可见，通过变压器套管介损试验，根据试验数据值的变化就能够判断变压器的状态是否正常。
在进行变压器套管介损试验时，主要判断介损因数tanδ值的变化，tanδ值的变化代表了变压器套管介质的变化即绝缘性能的变化，因此，在对同一个变压器套管介损试验时。
历次的tanδ值不能有太大的差别。
下面就对110KV变压器套管的结构、试验流程、套管介损试验控制要点与注意问题进行了分析与探讨，以供同仁参考。
二、变压器套管结构及试验流程（1）套管结构。
电容套管的具体结构为:套管的主绝缘使用了油纸电容芯子，载流方法是选用了穿缆式，套管在变压器中的连接结合了多组压力弹簧引起的轴向压紧力完成。
一般情况下，110kV以上的套管在瓷件、连接套管之间的连接处添加了心卡装结构，这样可以显著改善套管的密封效果。
套筒在连接过程中设置了抽头装置、取油阀、放气塞等，每一种结构都有着不同的作用。
（2）试验流程。
第一，选择HJY-2000B介损仪装置，将其与变压器准确地连接起来；第二，把HJY-2000B型的数据、QSI型数据之间进行对比分析；第三，检测电容套管的受潮状况，测量套管主绝缘的介损、末屏对地的绝缘电阻等值数；第四，总结试验中需要注意的相关事项，为后期的试验积累经验。
介质损耗试验的原理及应用
介质损耗试验的原理及应用摘要：论述变电站介质损耗试验的概念及意义，引出介质损耗因数tgδ的定义，介绍介质损耗因数试验原理，测量方法及影响试验结果的因素和解决方法，结合工作实际简述现场试验应注意事项。
关键词：介质损耗因数；影响因素；注意事项引言近年来随着电力用户用电量大幅度增高，新型能源供电的加入，特高压交流、直流输电线路建成并投用，将变电站在电网中的地位提升到新的高度，各种电压等级的变电站兴建，变电站内电气一次设备种类的增多。
使电气一次设备高压试验显得尤为重要，在众多的电气设备高压试验项目中，介质损耗试验是必不可少的一环。
1.介质损耗因数的概念及意义在电场作用下，电气设备在输电过程中有一部分能量转变为其他形式的能量，通常为热能。
排除电气设备之间导线连接不紧密、铜铝接触无过渡、输电量过大、户外温度过高等因素，设备发热是由介质损耗引起，所谓介质损耗就是指在电场作用下电介质内部，如果损耗很大，会使电气设备温度升高，导致电气设备绝缘材料发热老化，如果介质温度不断上升，严重时会使电气设备绝缘部分融化、烧焦，丧失绝缘能力，造成击穿，影响变电站正常运行。
因此，介质损耗的大小是衡量绝缘性能的一项重要指标。
但不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备的绝缘性能好坏。
因此引入了介质损耗因数tgδ（又称介质损失角正切值）的概念。
介质损耗因数的定义为：介质损耗因数tgδ=（P/Q））*100％通过tgδ的定义可以看出tgδ只与材料特性有关，与材料的尺寸、体积无关，这样以来便于不同设备之间进行比较。
测量介质损耗因数tgδ是判断电气设备的绝缘状况得一种传统且十分有效的方法。
2.介质损耗因数试验的原理测量介质损耗因数的原理分为三种：1）西林电桥是80年代以前广泛使用的现场介损测试仪器。
试验时需配备外部标准电容器，以及10kV升压器及电源控制箱。
需要调节平衡，是由：交流阻抗器、转换开关、检流计、高压标准电容器组成。
套管介质损耗因数tgδ和电容量测试作业指导书
套管介质损耗因数tgδ和电容量测试作业指导书2．1 试验目的有效地发现设备是否存在受潮缺陷。
2．2 该项目适用范围35kV及以上电容式套管交接、大修后试验和预防性试验2．3 试验时使用的仪器西林电桥或数字式自动介损测试仪2．4 试验条件及准备2.4.1 试验条件本试验应在良好的天气，试品及环境温度不低于＋5℃的条件下进行。
2.4.2准备测试前，应先测量试品各电极间的绝缘电阻。
必要时可对试品表面(如外瓷套或电容套管分压小瓷套，二次端子板等)进行清洁或干燥处理。
了解充油电力设备绝缘油的电气、化学性能(包括油的tgδ)的最近试验结果。
2．5 试验接线2.5.1测量装在三相变压器上的任一只电容型套管的tgδ和电容时，相同电压等级的三相绕组及中性点(若中性点有套管引出者)，必须短接加压，将非测量的其它绕组三相短路接地。
否则会造成较大的误差。
现场常采用高压电桥正接线测量，将相应套管的测量用小套管引线接至电桥的C x端，一个一个地进行测量。
2.5.2具有抽压和测量端子(小套管引出线)引出的电容型套管，tgδ及电容的测量，可分别在导电杆和各端子之间进行。
图2 电容式套管等值电路（a）导电杆与接地端子间；（b）导电杆与抽压端子间；（c）抽压端子与接地端子间（1）测量导电杆对接地端子（末屏）的tgδ，非测量的抽压端子接末屏端子，将C2短路。
如图2（a）所示。
（2）测量导电杆对抽压端子的tgδ。
非测量的末屏端子悬空，如图2（b）所示。
（3）测量抽压端子对接地端子的tgδ。
导电杆悬空。
这时的测量电压不应超过该端子的正常工作电压，一般为2～3kV，如图2（c）所示。
以上3种测量，电桥均采用正接线，测得的tgδ值应符合有关规程。
2．6 影响测量的因素2.6.1抽压小套管绝缘不良，因其分流作用，使测量的tgδ值产生偏小的测量误差。
2.6.2当相对湿度较大(如在80%以上)时，正接线使测量结果偏小，甚至tgδ测值出现负值；反接线使测量结果往往偏大。
套管介质损耗因数和电容量试验
套管介质损耗因数和电容量试验
测试套管介质损耗因数和电容量是判断套管是否受潮的一个重要试验项目。根据套管介质损耗因数和电容量的变化可以较灵敏地反映出套管绝缘劣化、受潮、电容层短路、漏油和其他局部缺陷。
（4）油套管试验前要观察其油位是否正常，不得在套管无油的状态下进行试验。
（5）测量独立的电容型套管介质损耗因数时，由于其电容小，当套管位置放置不同时，因高电压极和测量电极对周围的物体存在杂散阻抗，会对套管的实测结果有很大影响，不同的放置位置测试结果不同。因此，在测量高压电容型套管的介质损耗因数时，要求垂直放置在接地的套管架上，不应把套管水平放置或吊起任意角度进行测量。
套管介质损耗因数和电容量试验注意事项：
（1）测试应在良好的天气，湿度小于80%，套管本身及环境温度不低测试被试品的绝缘电阻，其值应正常。
（3）在拆除套管一次引线时要采用正确方法，选用合适的工具进行，严防工具打滑损坏套管瓷套。拆除套管末屏接地时，注意防止末屏小套管漏油或小套管内接线转动、松脱。试验完毕应可靠恢复末屏接地，防止运行中末屏放电。
（6）在测量变压器套管时，为了安全以及减少线圈电感时，所有变压器线圈都应短路，并且非被试套管的线圈应当接地。各相套管单独试验，非试验相套管的末屏必须可靠接地。

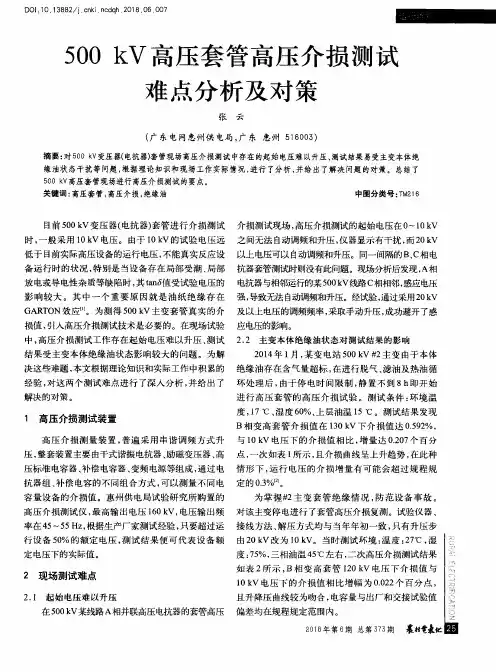

500kV高压套管高压介损测试难点分析及对策
高 压介 损 测量 装置 ，普 遍采 用 串谐调 频 方式 升 与 ｌ０ ｋＶ电压 下 的介 损值相 比 ，增量达 ０．２０７个百分
压 ，整套装置主要 由干式谐振 电抗 器 、励 磁变压器 、高 点 ，一次如表 １所示 ，且 介损 曲线呈上升趋 势 ，在此种
压标准 电容 器 、补偿 电容 器 、变频 电源等组成 ，通过 电 情 形 下 ，运 行 电压 的介 损增 量有 可能 会超 过规 程规
率在 ４５～５５ Ｈｚ，根据 生产 厂家测试 经验 ，只要超 过运 接线 方法 、解压方式 均与 当年 年初一 致 ，只有 升压步
行设 备 ５０％ 的额 定 电压 ，测试结 果 便可 代表 设备 额 由２０ ｋＶ改为 １０ ｋＶ。当时测试 环境 ：温 度 ：２７￣Ｃ，湿
定 电压下的实际值 。
序号 ／压
／ 电
值 Ｈ ｚ ～ ｋＶ Ｏ Ｏ Ｏ ０ Ｏ Ｏ ０ ０ Ｏ Ｏ Ｏ Ｏ Ｏ Ｏ
∞ 钉 升明压 数 据们 １ ５ ７ ８ ９ Ｏ． ９３９ Ｏ ２ ５５２．７ ６ ４ ９５ ２６５ ３．５
２
２０．１ ０
５５．５
度 ：７５％，三相油温 ４５℃左右 ，二次高压介损测试结果
２ 现场测试难点
如表 ２所 示 ，Ｂ相 变 高套 管 １２０ ｋＶ电压 下介 损值 与 １０ ｋＶ电压下 的介 损值 相 比增 幅为 ０．０２２个 百分 点 ，
２．１ 起 始 电 压 难 以 升 压
且升 降压 曲线较为 吻合 ，电容量与 出厂和交接试验值
中 ，高压 介损测试 工作存在起 始 电压难 以升压 、测试 ２．２ 主变本体绝缘油状态对测试结果的影响
结果受 主变本体绝缘 油状态影 响较大 的 问题 。为解
高压变压器油／气套管现场介质损耗试验方法讨论
往
高压变压器油 ／ 气套管现场介质损耗试验方法讨论
汲旭 ／ 特变电工沈 阳变压器集团有 限公司
摘 要： 从各种 电气设 备的类型 中可 以看 出， 高压 变压 器油 ／ 气套 管是新 型且 典型性较 强的设备类型之 一。 由于这种设备 的结 构类型 比较 突 出， 因此 ， 在现场试验的过程 中工作难 度相对较 大。 需要及 时打开 Ｓ Ｆ ６气 室。 如果没有打 开气室必然会 造成严重的损 耗 。因此 ， 在 机械设备运行 的过程 中， 工作人 员需要 结合 电路 以及试验 的要 求 来进行 分析 ， 做 好介质损耗试 验。对试验 结果进 行分 析。 同时还 需要对 实际的应用条件进行研 究， 保 证试验的 可行性和便捷性 。 本 文中 ， 笔者就对 高压 变压 器油 ／ 气套 管的现场介质损耗 试验 的过程 中和相关的数据进行分析 ， 仅供参考 。 关键词 ： 变压 器； 绝缘油 ； 套管； 现场试验 ； 介 质损耗测量 大型 电器 变 压器 在 运行 的过 程 中需 电路 中主 要是 增加 了电感 Ｌ和 杂 散 电容 ｌ 导 致高 压变压器油介质超标的 因素 。 要和 Ｇ Ｉ Ｓ相连接 ， 因此 ， 高压出线套管选择 Ｃ ｏ ， 套管 中的 电路 形式主要 呈现出 星形结 第一 ， 微生 物污染 因素 由于在安 装和大 修 绝缘油 ／ 气 套管的形式是 比较常见的 。这 构 。为 了对试 验接 线 的测 量结 果 进行 分 高 压变 压器 时 不可 避免 的入 侵 了一 些微 是一 种 新型 的设 备 类型 ，在 应 用 的过程 析 ， 还 需要对 相应的等 值复阻抗 参数进 行 生 物 ， 而在油 中 又富含 水 ， 空气 等微 生物 中 ，主 要是 以 电力设 备 的试 验 规程 来进 计算和分析 。 其 中包 括电桥电路 中的不 同 的生存必 需品 ，因此 使微生 物得 以生长 ， 行 。在 应用之 前需要 进行相 关的试 验 ， 需 连接点 的设置 。对 于测量结 果来 说 ， 试验 繁殖 和代谢。因为微生物 中所含 的蛋 白质 要注意 的是 ，在试 验的过程 中应 该让 Ｓ Ｆ ６ 接线的情况是主要 的影 响因素。 本 身即为胶 体 ， 所 以微生 物的污 染实质 上 的气 室处于打 开的状 态 。在处 理过程 中 ， 具 体 来说 ，其 中一 个 阻抗 为 等值 阻 即为胶体 的污染。而且微生物通 常均 具有 和 整个 电路结构 是 并联 关系 ， 在 电桥 电荷 ，这在 一定程度 上提高 了油 的电导 ， 由于工作 量相对较 大 ， 工 作人 员的工作 强 抗 ， 度也 比较高 ， 在现 场进行 试验具有 一定 的 处于平 衡状态 下 ， 不会对测 量结果产 生任 致使 电导 损耗上升 ， 随之 致使高 压变 压器 不变 形 。为了对设备 运行 的状 况 ， 设备 的 何影响 。不 同接 点之 间的阻抗值 也不 同 。 油介 损超过规定标准 。 缺陷等进行检 测和试验 。 研究 人员要 根据 但是在 测量 的过 程 中， 都应该 在保证 电路 第二 ， 含水 量因素虽 然在高 压变 压器 试验现场 的条件对油 ／ 气 套管的试验 方法 处于平衡状态下进行 。研究人 员在对 电容 的生产和 制作过程 中 ， 绝 缘材料 已经经 过 来 进 行分 析 ， 在 降低 误 差的 情况 下 ， 提 升 量测量 值的影 响程度进 行分析 的过程 中 ， 干燥 处理 。但不可避免 的在 其深层还是会 试验 的准确性 。 主要 应 该对 电容 量 值的构 成 因素 进行 分 留下少量水分 。 设备 结构 特点及试验 中的 问题 析 ，可 以忽略 的因素也 需要考虑 到其 中 。 ２ 介 质损耗 仪器 类型 。Ｂ Ｃ ２ ６ ９ 。 Ｂ介 质 从设备 运行 的过 程 中可 以看出 ，油 ／ 对于介 质损耗测 量值来 说 ， 如果忽视 电容 损耗 测试 仪是 一种 先进 的测 量 介质 损 耗 气 套 管 的应 用主 要是 为 了将变 压 器 的出 的变 化程度 ， 电阻 值就是最 重要 的影响 因 （ ｔ ｏ ８） 和 电容 容 量 （ Ｃ ） （ ） 的 仪器 ， 用 于 工频 线和 Ｇ Ｉ Ｓ 相连接 。 通常 隋况下 ， 主要采用的 素 。同样 ， 电阻 值也 是各部分的代数之和 。 高压下 ， 测量各 种绝缘材 料 、 绝缘 套管 、 电 是 油 纸 电容型 结构 ，将 设 备安 装 完毕 之 高压套 管介质 的损耗量 、 等 值容抗 等都 是 力电缆 、 电容器 、 互感 器 、 变压器 等高 压设 后， 其 下端的位 置就会和 变压 器进行 紧密 影响误 差的重 要因素 。因此 ， 研究 人员 需 备的 介质损 耗 ， （ ｆ ｑ ８） 和 电容容 量 （ Ｃ Ｘ ） 它 地连接 。然后将整体部分 都浸入到变压器 要对各种数 值和 因素进行研究和分析 。 淘汰了 Ｑ Ｓ高压电桥 ， 具有操作 简单 、 中文 的油中。 这时， 需要保证设备上端 和 Ｇ Ｉ Ｓ相 四、 对 变 压 器 的研 究 显示 、 打印 、 使用 方便 、 无需 换算 、 自带 高 连 。同时将 Ｓ Ｆ ６ 处于封 闭Ｉ 状态 下。 变 压器套 管 的主 要作 用 是 把变 压 器 压 、 抗 干扰能力 强 、 测 试 时间 （ 在 国 内同类 接 下 来需 要对 套 管介 质 的损 耗程 度 装 置里的高 压引线 、 低压 引线牵 引到油 箱 产品 中速度最 陕） 等特点 。 体积小 、 重量轻 和 电容量进行细致地测 量。需要将气室 中 之外 ， 对 整个 装置 内的 电流 负荷有 很大 的 是第 二代 抗千 扰 介质损 耗 测试 仪 的 主要 的气体排 空 。然后 打开气 室 ， 做好试 验接 引导作 用。对变压器进行介损试验有 助于 特 点 。 基 本 测 量 误 差 如 下 ：介 质 损 耗 线工作 。在试验 完成之后 ， 需 要将气 室 中 掌握 装置 的结构 性能 ， 判断 变压器 使用 期 （ ｔ ｑ ６） ： ｌ ％ ７个 字 （ 加 载 电流 ２ ０ ｕ Ａ～ 的空气抽千 。然后注入 质量达标的气体类 间状 态的正 常与否 ， 在故 障发生后 提醒 技 ５ ０ ０ ｍＡ） 。 介质损耗 （ ｔ Ｏ ８） ： ２ ％ ９个字（ 加 型。这一 工作 的难 度较大 ， 而且对于 操作 术人员采取措施 处理 。 套管属于小 电容 量 载电流 ５ ｕ Ａ～ ２ ０ ｕ Ａ） 。电容容量 （ Ｃ ｘ ） ： １ ５ ％ 人员的要求也 比较高 。在操作的过程 中很 设 备 ， 通 过介损值 测试能 灵敏反 应绝缘 受 ± １ ． ５ ｐＦ 。 容易 出现 严重 的不足和缺 陷 。另 外 ， 对于 潮 、 老化 等分 布性 缺 陷 ， 所 以介 损测 试 是 总结 ： 总而言之 ， 对高压变压器 油 ／ 气 油／ 气型的 电容 器套管来说 ，对 其内部结 套 管质 量检验的重要项 目。 套管介 质的损耗 进行试验 ， 可以对损 耗程 构 和 工作 原 理进 行分 析和 研 究是 工作 人 研 究人 员应该根据 变压 器系列 多 、 对 度以及影响 因素进行 明确 。同时还可 以将 员的主要工作 内容 。 变 压器 性 能要 求高 和 目前检 测 手段 不 完 介质损 耗的程度 控制在标 准的 范围 内 ， 减 二 、油 ／ 气 套管介质损耗和 电容量测 善 的 实际 ， 借 助 微机 控制 技术 ， 从理 论 上 少损耗程度 。测量结果是不 断变 化的。对 量试验方法及接线 研 究变 压 器在 线试 验与 故 障诊 断 的技 术 历史数 据进行 比较的过程 中， 需要对 试验 为了 提升 现场 试 验 的准 确性 和科 学 方 法 ，用以指 导变压器 投运 后能够 可靠 、 所获得 的数据和 状态进行 分析 ， 提升 试验 性 ，首先 需 要对 电压器 高 压 油 ／ 气套 管 安全 、 经济运行 。通 过分析变压器标准 ， 整 的准确性 。 ｔ ａ ｎ ８ 以及 电容量进行 测定 。该 试验需要 理 出满足 电力变压器 试验 的工作标 准 、 试 参考文献 在关 闭 Ｓ Ｆ ６气室 的情 况下进行 ， 但 是在这 验 要求和步 骤 ； 按照“ 功能综 合化 ， 结构 微 ［ １ 】 彭桥 ， 任峻石 ． 电容 式高压套管安装在 线 种 情况 下无法 直接测定套 管端部 的 电压 ， 机化 ， 监 视屏 幕 化 ， 管 理智 能化 ” 的要 求 ， 监测 的探 讨［ Ｊ ］ ． 装备制造． ２ ０ １ ２ （ ０ １ ） ． 在 测 量 的过程 中还需 要通 过 套管 的 绕组 设 计 了 电力变 压器 性能 参 数综 合检 测 系 ［ ２ 】 孙春雷 ， 陈照强． 电力设备 介质损耗在 线 中心 点来对套 管的 电压 进行测 量和控 制 。 统 ； 根据 变压器 试验标 准和计 算机控 制技 监 测 技 术 综 述 【 Ｊ 】 ．科技 创 新 导报 ． ２ ０ １ ２ 试验 人 员要 在整 个试 验 过程 中将 隔 离开 术 ， 设计 出符 合 微机 检测 的 方法 ； 对变 压 （ ２ ７ ） ． 关和刀闸断开 。 器 试验 中的短 路试 验 的在 线测 量 作试 验 ［ ３ 】 申积 良 ， 黄福勇， 周 卫华 ， 汤 美云 ， 魏 力 三、 试验接 线对测量值 的影响及误差 室模 拟研究 ， 说 明��
穿墙套管介质损耗试验
穿墙套管介质损耗试验一、试验目的介质损耗因数测量是一项灵敏度很高的试验，它可以发现电力设备绝缘整体受潮、劣化变质及小电容试品贯通和未贯通的局部缺陷，但不易发现大电容试品的局部缺陷。
二、试验数据三、实验步骤1、首先拆掉穿墙套管相应接线，用相色带系好做好安全措施。
2、用砂纸将接线部分接触面轻轻打磨，保证接触良好。
3、实验前用摇表测量各穿墙套管末瓶对地绝缘电阻其阻值≥2500兆欧。
4、连接介损测试仪及穿墙套管之间的接线，并且保证接地良好。
5、派专人监护，试验过程中禁止他人接近被测设备，严禁回路开路。
6、合上操作箱电源开关，进入主菜单，选择接线方式。
正接法：（被试设备的低压测量端或二次端对地绝缘）①专用高压电缆从仪器后侧的HV端上引出，接被测设备高压端。
②专用低压电缆从仪器的CX端引出接被试设备低压端；CX的屏蔽层必须通过面板上的接地插孔接地，CX的芯线与屏蔽层严禁短接，否则无取样无法测量。
反接法：（被测设备的低压测量端或二次端对地无法绝缘）①专用高压电缆从仪器后侧的CX端上引出，接被测设备高压端。
注意CX的芯线与屏蔽层严禁短接，否则无取样无法测量，屏蔽层应接被试品的屏蔽极，如被试品没有屏蔽极则屏蔽层悬空。
②HV用专用线连接到地板的接地插孔（HV的芯线及屏蔽层接地）设备低压端已经接地。
7、依次测量各相套管的介损值并记录实验数据。
8、试验结束后，依次测量各套管末屏对地绝缘其绝缘应≥2500兆欧。
9、在所拆线的接触面上涂导电膏，恢复各套管接线。
四、注意事项1、测量前，应将穿墙套管接线处打磨干净，以减少测量误差。
2、实验前，应测量并记录环境温湿度。
3、实验前，应确认电源为AC220V，复查接线准确无误并检查操作箱接地良好，方可进行测量。
4、测量结束后应及时放电，放电完毕后才可拆除试线，以防止开路烧坏仪器。
5、在测量时应注意防止试验线夹或被他人拆掉，造成开路而烧坏仪器。
五、主接线（反接法）。
变压器绕组连同套管的介质损耗因数测量
变压器绕组连同套管的介质损耗因数测量一、工作目的发现变压器绕组绝缘整体受潮程度。
二、工作对象SL7-1000/35型电力变压器变压器一次绕组连同套管三、知识准备见第一篇第四章、第二篇第七章第三节四、工作器材准备序号名称数量1 介质损耗测试仪1套2 试验警示围栏4组3 标示牌2个4 安全带2个5 绝缘绳2根6 低压验电笔1支7 拆线工具2套8 湿温度计1支9 计算器1个10 放电棒1支11 接地线2根12 短路铜导线2根13 高压引线1根14 低压引线1根五、工作危险点分析(1)实验前后充分放电；(2)介质损耗测试仪一定要接地；(3)禁止湿手触摸开关或带电设备；(4)注意与其他相邻带电间隔的协调。
六、工作接线图图1介质损耗因数测试试验接线示意图七、工作步骤1. 试验前准备工作。
1)布置安全措施；2)对变压器一、二次绕组充分放电；3)试验前应将变压器套管外绝缘清扫干净；4)测量并记录顶层油温及环境温度和湿度。
2．试验接线。
1)将介质损耗测试仪接地端接地。
2)二次绕组短路接地、非测量绕组套管末屏接地；3)高压绕组短路接高压芯线；4)两人接取电源线，并用万用表测量电压是否正常，测试电源盘继电器是否正常工作；5)复查接线；6)接通电源。
3．试验测试过程，参数设定。
1)打开介质损耗测试仪，在菜单中选取反接法；2)对于额定电压10KV及以上的变压器为10KV，对于额定电压10KV及以上的变压器，试验电压不超过绕组的额定电压；3)打开高压允许开关，进行升压，4)测试介质损耗，5)填写试验报告。
4．测量结束的整理工作。
1)关闭高压允许开关，抄录数据；2)关闭介质损耗测试仪，切断试验电源；3)用放电棒对变压器一次绕组充分放电；4)收线，整理现场。
八、工作标准1）当变压器电压等级为35kV 及以上且容量在8000kV A及以上时，应测量介质损耗角正切值tanδ ；2 ）被测绕组的tanδ 值不应大于产品出厂试验值的130%；3 ）当测量时的温度与产品出厂试验温度不符合时，可按下表换算到同一温度时的数值进行比较。
准确测量套管介损的方法
测量方法
• 外屏蔽线接套管油中端子，芯线接套管试验抽头，法兰接地。加压 10KV测量介损和电容值。
外屏蔽线
法兰接地
芯线
芯线 外屏蔽线
一、环境湿度较高较潮湿
• 环境温度：12℃ 湿度：70% 天气：小雨 套管油中部分擦拭干净所测结果如下：
第一次
由此可见当试验抽头处错接为外屏蔽 线，所得介损和电容值都不正确。
外屏蔽线
五、其他注意事项
• 在测量介损时，芯线连接套管试验抽头时芯线夹 子金属部分不能碰到旁边的法兰面。
• 两根测量线不能碰到一起，否则对地放电无法升 到10KV。
• 套管平躺于地面时需有一定角度，头部高于尾部。 • 套管瓷群部必须垫干燥的木块。木块不能垫于头
准确测量套管介损的方法
由于在单独测量套管介损的时候发现介损的 数值会受各种条件的影响，因此选取了一根套 管在各种情况下对此套管进行了介损电容值的 测定。
该根套管为西瓷的试验套管
型号：BRDLW550/1600-3
编号：2000-4
电容量 519PF
套管介损的测量方法
⒈套管介损应在温度不低与10℃的条件下进行。 ⒉测量时应垂直竖立，并且套管尾部应浸在变压器油中。 ⒊电容式套管的介损测量使用正接法。
第二次
介损(%) 电容(Pf)
0.797 520.4
0.83 519.9
第三次 0.829 519.6
第四次 0.807 519.5
此次测量结果介损偏大，主要是由于天气阴雨潮湿对介损测量有很大 影响。
二、环境温度较高湿度较小
环境温度：32℃ 湿度：40% 天气：晴天
⒈芯线接于油中端子处，试验抽头接芯线 测量结果如下： 介损：0.277% 电容：502.3PF
变压器试验之绕组介质损耗试验
变压器试验之绕组介质损耗试验变压器之绕组介质损耗试验绕组介质损耗试验试验目的测试变压器绕组连同套管的介质损耗角正切值的目的主要是检查变压器整体是否受潮、绝缘油及纸是否劣化、绕组上是否附着油泥及存在严重局部缺陷等。
它是判断变压器绝缘状态的一种较有效的手段，近年来随着变压器绕组变形测试的开展，测量变压器绕组的及电容量可以作为绕组变形判断的辅助手段之一。
试验仪器选择全自动抗干扰介质损耗测试仪。
试验试验步骤及接线图（1）变压器绕组连同套管tgδ和电容量的测量1) 首先将介损测试仪接地。
2) 将高压侧A、B、C三绕组短接起来。
3) 将其他非被试绕组三相及中性点短接起来，并接地(2#)。
4) 将红色高压线一端芯线插入测试仪“高压输出”插座上，注意要将红色高压线的外端接地屏蔽线接地。
5) 红色高压线另一端接高压绕组的短接线(1#)。
6) 连接好电源输入线。
7) 检查试验接线正确，操作人员征得试验负责人许可后方可加压试验。
8) 打开电源，仪器进入自检。
9) 自检完毕后选择反接线测量方式。
10) 预置试验电压为10ＫＶ。
11) 接通高压允许开关。
12) 按下启动键开始测量。
注意：加压过程中试验负责人履行监护制度。
13) 测试完成后自动降压到零测量结束。
14) 关闭高压允许开关后，记录所测量电容器及介损值。
15) 打印完实验数据后，关闭总电源。
16) 用专用放电棒将被试绕组接地并充分放电，变更试验接线，同理的方法测量变压器低压绕组连同套管tgδ值和电容量。
17) 首先断开仪器总电源。
18) 在高压端短接线上挂接地线。
19) 拆除高压测试线。
20) 拆除高压套管短接线。
21) 拆除其他非被试绕组的接地线及短接线。
22) 最后拆除仪器其它试验线及地线。
23) 试验完毕后，填写试验表格。
（2）变压器电容型套管tgδ和电容量的测量1) 首先将介损测试仪接地。
2) 将高压侧A、B、C三绕组短接起来。
3) 将非测试的其他绕组中压侧三相及中性点短接起来，并接地。
压器套管介质损耗及电容量在线监测应用分析
压器套管介质损耗及电容量在线监测应用分析变电站是我国输变电网络中的核心节点，承担了电网中电压变换和功率传输的重要作用，而其中的电力变压器是执行这一重任的最主要设备。
据统计，套管缺陷占全部变压器缺陷的比例达 18.9%，位居所有变压器缺陷第二位，提高变压器套管绝缘性能监测水平对保障整个电网安全可靠运行至关重要。
1变压器套管运维现状根据南方电网Q/CSG1206007-2017《电力设备检修试验规程》要求，对220kV及以上电压等级变压器套管每3年进行一次停电试验，对110kV及以下变压器套管每6年进行一次停电试验。
通过停电开展绝缘电阻、介质损耗及电容量测量，可以发现套管中存在的绝缘缺陷。
经统计，主变套管主要的缺陷包括：1）密封不严或老化导致套管进水受潮，2）油中悬浮颗粒物导致套管介电常数增加，3）密封不严、瓷套裂纹或破损导致绝缘油泄漏，4）放电、过热或外部冲击导致绝缘老化，5）瓷套表面脏污导致表面闪络，6）末屏接地不良等导致放电。
现有的停电预防性试验方法存在两个主要的问题：1）试验电压远低于设备运行电压，无法模拟出设备在真实运行电压下的绝缘状况，2）每3年或每6年进行一次停电试验无法在两次试验间隔期间对设备绝缘状况进行监控。
因此，有必要针对变压器套管安装在线监测装置，在设备额定工况状态下持续不间断的对其进行监测。
2变压器套管介质损耗及电容量在线监测装置2.1监测原理变压器套管通常采用电容屏均压方式的绝缘结构，对于这种结构，通过测量其介质损耗及电容量参数，可较为灵敏地发现电容型高压套管的绝缘缺陷，现行的预防性试验也把该参数作为主要测量对象。
对变压器套管实施在线监测，可在设备的运行过程中实时监测这两个参数，不但可及时发现运行设备的绝缘缺陷，还可达到延长甚至替代常规预防性试验的目的。
图2-1 变压器套管介质损耗测量原理图在对变压器套管进行在线监测时，首先需要在套管末屏抽头上安装配套设计的末屏信号引出装置，并就近加装防开路保护装置，以便可靠地获取套管末屏的接地电流信号。
变压器绕组连同套管的介质损耗因数测量及注意事项
变压器绕组连同套管的介质损耗因数测量一、工作目的发现变压器绕组绝缘整体受潮程度。
二、工作对象SL7-1000/35型电力变压器变压器一次绕组连同套管三、知识准备见第一篇第四章、第二篇第七章第三节四、工作器材准备14 低压引线1根五、工作危险点分析(1)实验前后充分放电;(2)介质损耗测试仪一定要接地;(3)禁止湿手触摸开关或带电设备；（4)注意与其他相邻带电间隔的协调.六、工作接线图图1介质损耗因数测试试验接线示意图七、工作步骤1。
试验前准备工作。
1)布置安全措施；2)对变压器一、二次绕组充分放电;3)试验前应将变压器套管外绝缘清扫干净；4)测量并记录顶层油温及环境温度和湿度。
2．试验接线。
1)将介质损耗测试仪接地端接地.2)二次绕组短路接地、非测量绕组套管末屏接地；3)高压绕组短路接高压芯线；4)两人接取电源线，并用万用表测量电压是否正常，测试电源盘继电器是否正常工作；5)复查接线;6)接通电源。
3．试验测试过程,参数设定.1)打开介质损耗测试仪,在菜单中选取反接法；2)对于额定电压10KV及以下的变压器为10KV，对于额定电压10KV及以上的变压器，试验电压不超过绕组的额定电压；3)打开高压允许开关，进行升压，4)测试介质损耗，5)填写试验报告。
4．测量结束的整理工作。
1)关闭高压允许开关，抄录数据；2)关闭介质损耗测试仪，切断试验电源;3)用放电棒对变压器一次绕组充分放电；4)收线,整理现场。
八、工作标准1）当变压器电压等级为35kV 及以上且容量在8000kV A及以上时，应测量介质损耗角正切值tanδ ；2 )被测绕组的tanδ 值不应大于产品出厂试验值的130%;3 ）当测量时的温度与产品出厂试验温度不符合时,可按下表换算到同一温度时的数值进行比较。
介质损耗角正切值tgδ （％)温度换算系数注：1 表中K为实测温度减去20℃的绝对值；2 测量温度以上层油温为准；3 进行较大的温度换算且试验结果超过第二款规定时，应进行综合分析判断。
110kV变压器套管介损试验方法
1引言按照《电力设备预防性试验规程》的规定，在对电容量为3150kVA 及以上的变压器进行大修或有必要进行绕组连同套管时，应对损失角正切值tan δ进行测量[1]。
若介损值超标，就意味着变压器可能受潮、绝缘老化、油质劣化、绝缘上附着油泥或设备绝缘存在严重缺陷；若电介质严重发热，设备则有爆炸的危险，应立即检修。
然而实际中，对大中型变压器的tan δ测量，只能发现整体的分布性缺陷，因为局部集中性缺陷所引起的损失增加值占总损失的很小部分，也就是说套管缺陷引起的损耗增加值占总损耗的很小部分，因此若要检测大容量变压器套管的绝缘状况，应单独测量套管的介质损耗正切值和末屏对地的介损值[2]。
2变压器套管结构变压器套管是将变压器绕组的高压线引至油箱外部的出线装置。
110kV 以上的变压器套管通常是油纸电容型，这种套管是依据电容分压原理卷制而成的，电容芯子是以电缆纸和油作为主绝缘，其外部是瓷绝缘，电容芯子必须全部浸在优质的变压器油中[3]。
110kV 级以上的电容型套管，在其法兰上有一只接地小套管，接地小套管与电容芯子的最末屏（接地屏）相连，运行时接地，检修时供试验（如测量介损、绝缘电阻等）用。
当套管因密封不良等原因受潮时，水分往往通过外层绝缘逐渐进入电容芯子，因此测量主绝缘和测量外层绝缘即末屏对地的绝缘电阻及介质损耗因数，能有效地发现绝缘是否受潮。
为防止套管在运行中发生爆炸事故，应定期进行主绝缘和末屏对地介损试验[4]。
3变压器试验规程的规定为了及时有效地发现电容型套管绝缘受潮，《电力设备预防性试验规程》规定大修后或运行中油纸电容型110kV 套管主绝缘的tan δ值在20℃时不大于1.0%，当电容型套管末屏对地绝缘电阻小于1000M Ω时，应测量末屏对地的介质损耗因数，其值不大于2。
电容型套管的电容值与出厂值或上一次试验值的差别超出±5%时，应查明原因[5]。
4套管的介损试验方法为了准确测量套管的受潮情况和末屏对地的绝缘情况，在实验室内，对一台110kV 电容型套管进行如下试验：该试验采用HJY-2000B 型介损测试仪。
220kV义城变主变套管高压介损措施
变压器套管高电压介损试验措施一、编制说明：变压器是变电所的心脏，对于大型变压器，测量总体的介质损耗往往不容易发现套管的绝缘缺陷，因此变压器安装前应先要进行套管的介质损耗试验。
套管高电压介质损耗试验是集大型高压试验、起重作业为一体、工作强度大、危险性大的试验项目。
为了确保试验安全，提高试验数据的准确性，在总结以往试验的基础上，特编制本试验措施，在变压器套管高电压介损测试过程中，所有参加试验的人员应遵照执行。
二、编制依据1.〈〈电力建设安全工作规程〉〉-----------DL5009.3-19972.〈〈现场绝缘试验实施导则〉〉--------------DL560-953.〈〈电气装置安装工程电气设备交接试验标准〉〉-------GB50150-20064.〈〈仪器使用说明书、工程相关厂家资料〉〉三、变压器试验概况本工程新建220kV变压器两台，两台主变三侧电压等级为220kV、110kV和35kV。
其中35kV侧为纯瓷套管，220kV、110kV侧油浸纸电容式套管，都由上海MWB公司生产，高电压介损试验只对220kV、110kV侧套管进行。
其中一台由江苏华鹏变压器有限公司生产，型号为OSFSZ10-180000/220,容量为180MVA。
电容式套管为真空注油全密封式， 220kV等级套管有3只，套管型号为COT1050-800，110kV电压等级3只,套管型号为COT550-1600；另一台由特变电工衡阳变压器有限公司生产，型号为SFSZ10-180000/220,容量为180MVA。
电容式套管为真空注油全密封式， 220kV等级套管有3只，套管型号为COT1050-800，110kV电压等级3只,套管型号为COT550-1250，高压侧和中压侧中性点各1只，型号为COT550-800和COT325-1250 。
220kV套管长约5米，110kV套管长约3米。
在进行试验时，试验设备应放置在主变旁边的马路干道上，四周设安全围栏，并全过程安排人员监护，防止外来人员误入。
高压套管的介质损耗测试
三高压套管的介质损耗测试（一）试验目的高压套管大量采用油纸电容型绝缘结构，这类绝缘结构具有经济实用的优点。
但当绝缘中的纸纤维吸收水分后，纤维中的β氢氧根之间的相互作用变弱，导电性能增加，机械性能变差，这是造成绝缘破坏的重要原因。
受潮的纸纤维中的水分，可能来自绝缘油，也可能来自绝缘中原先存在的局部受潮部分，这类设备受潮后，介质损耗因数会增加。
液体绝缘材料如变压器油，受到污染或劣化后，极性物质增加，介质损耗因数也会从清洁状态下的0.05%左右上升到0.5%以上。
除了用介质损耗因数的大小及变化趋势判断设备的绝缘状况外，电容量的变化也可以发现电容型设备的绝缘的损坏。
如一个或几个电容屏发生击穿短路，电容量会明显增加。
由此可见，测量绝缘介质的介质损耗因数及电容量可以有效地发现绝缘的老化、受潮、开裂、污染等不良状况。
（二）试验接线及试验设备1、介质损耗因数的定义绝缘介质在交流电压作用下的等值回路及相量图如图3-1所示。
图3-1绝缘介质在交流电压作用下的等值回路及相量图众所周知，在某一确定的频率下，介质可用确定的电阻与一确定的电容并联来等效，流过介质的电流由两部分组成，I CX为电容性电流的无功分量，I RX为电阻性电流的有功分量，介质的有功损耗将引起绝缘的发热，同时介质也存在着散热，而发热、散热跟表面积等有关，为此应测试与体积相对无关的量来判断绝缘状况，为此测试有功损耗除以无功损耗的值，此比值即为介质损耗因数。
Q=U·I CXP=U·I RX则QP=CXRXII=tgδ(3-1)从公式（3-1）可以看到图3-1中介质损耗因数即为介质损失角δ的正切值tgδ。
2 几种典型介损测试仪的原理接线图国外从20年代即开始使用西林电桥测量tgδ，目前介损测试电桥已向全自动、高精度、良好抗干扰性能方向发展，比较经典的有三种原理即西林型电桥、电流比较型电桥及M型电桥。
下面分别作简要的介绍：（1）西林电桥的原理图3-2所示图3-2西林电桥的原理图图中当电桥平衡时，G显示为零，此时3RZx=4ZZx根据实部虚部各相等可得：tgδ=ωR4C4C≈RRCn34（当tgδ＜＜1时）根据R3、C4、R4的值可计算得出tgδ、C的值。
用带电测试介质损(tgδ)判断变压器套管的绝缘状况
用带电测试介质损(tgδ)判断变压器套管的绝缘状况摘要：本文对一只110kV电容式套管，在更换胶垫后，发现其介质损tgδ明显增大。
对这一试验结果进行分析，并提出用带电测试进行跟踪监测，准确地判断套管的绝缘状况。
关键词：套管；介质损耗；测量；判断Abstract:The article analyses the result of the experiment :when the rubberized pad of a 110kV capacitance bushing is changed , the medium loss will increase obviously. And the artide also puts forward the way to measure it followingly using the test with electric current to decide the condition of the insulation exactly.Key words:bushing;the medium loss;measure; decide1前言我局2005年一台110kV主变，因发现其110kV侧高压套管C相顶部渗漏油，必须进行现场更换胶垫。
更换套管胶垫前后，对套管进行了介质损tgδ测量，发现其数值有明显增大。
且超过DL/T596－1996《电力设备预防性试验规程》值。
在现场进行了分析判断，提出用带电测试[1]进行跟踪监测，以判断其绝缘状况。
2试验结果现场试验结果如表1所示。
表1：现场试验结果由表1可知，2005年8月24日套管的介质损tgδ测量值较2004年预试tgδ测量值有明显增加。
不仅是更换处理胶垫的C相套管，还是其它二相（A、B相）套管，检修前后其tgδ测试值均明显增大。
此次试验与2004年试验时的条件除了温度、相对湿度不同外，还有在套管上搭有起吊构架（以便进行现场检修工作）。
变压器高压套管介损现场试验的分析与探讨
变压器高压套管介损现场试验的分析与探讨吴冬文;胡道明【摘要】测量变压器高压套管电容量和介质损耗因数是提取设备状态量的重要例行试验项目,而介质损耗因又是测量非常灵敏、测量精度要求非常高的试验项目,很容易受到外界电磁干扰、电场干扰和空间干扰.本文介绍了几起变压器高压套管电气绝缘介损现场试验过程中,由于空间结构干扰,使得测量tgδ数据与初值偏差非常大的例子,并从介损电桥原理人手,分析各种测量数据偏差的电气原理,以及如何正确地采用测量极屏蔽线排除外界空间干扰信号,得到反映绝缘状况的最准确的数据的方法.最后,介绍了常见的高压套管连片式末屏接地结构给测量介损带来误差的原因,并提出改进此类套管末屏接地的建议.【期刊名称】《江西电力》【年(卷),期】2011(035)004【总页数】4页(P5-7,10)【关键词】介质损耗因数测量;高压套管;空间干扰;电桥;套管末屏接地【作者】吴冬文;胡道明【作者单位】江西省电力公司超高压分公司,江西南昌330009;江西省电力公司超高压分公司,江西南昌330009【正文语种】中文【中图分类】TM8550 引言高压套管用于变压器、电抗器等电气设备高压引线对金属外壳的绝缘。
由于套管的工作条件恶劣（包括电场分布和外界环境），若维护不当，可能会发生击穿爆炸事故。
按套管的绝缘结构可分为纯瓷套管、充油套管和电容型套管，其中电容型套管是目前使用最广泛的变压器高压套管，其内部绝缘可分为油纸电容式和胶纸电容式。
对电容型套管电容量和介质损耗因数（以下称介损）的测量是取得套管设备运行状态量数据重要的例行试验项目之一。
介损测量是非常灵敏、测量精度要求非常高的试验项目，易受到外界电磁干扰、电场干扰和空间干扰。
其中空间结构的干扰又多是在现场测量不可避免的常见的干扰因素，如果不仔细分析辨别，易带来测量数据的误判，本文介绍了几起变压器高压套管在现场测量过程中，由于空间干扰因素引起的测量数据误差。
各类介损测量仪器采用的是改进的西林电桥测量法，通过分析施加高电压时标准电容通过电流信号和流过被试品的电流信号的幅差、角差来得到电容量及介损数据。
变压器高压套管介质损耗试验
变压器高压套管介质损耗试验下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变压器高压套管介质损耗试验是电力行业中常见的一项重要试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
