05S804矩形钢筋混凝土蓄水池图集
最新05S804图集200立方米矩形蓄水池
05S804图集200立方米矩形蓄水池
仅供学习与交流，如有侵权请联系网站删除谢谢2
仅供学习与交流，如有侵权请联系网站删除谢谢3
仅供学习与交流，如有侵权请联系网站删除谢谢4
仅供学习与交流，如有侵权请联系网站删除谢谢5
仅供学习与交流，如有侵权请联系网站删除谢谢6
仅供学习与交流，如有侵权请联系网站删除谢谢7
仅供学习与交流，如有侵权请联系网站删除谢谢8
仅供学习与交流，如有侵权请联系网站删除谢谢9
仅供学习与交流，如有侵权请联系网站删除谢谢10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30。

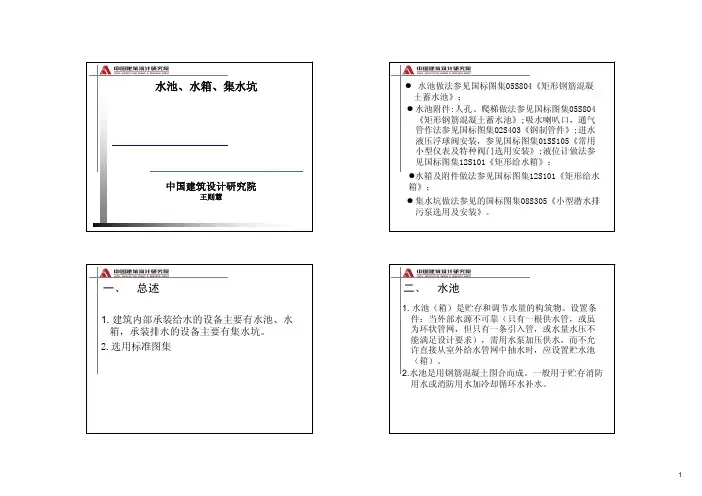

第三讲-水池水箱集水坑设计
水池、水箱、集水坑中国建筑设计研究院王则慧一、总述●水池做法参见国标图集05S804《矩形钢筋混凝土蓄水池》；二、水池3. 水池有效容积应满足火灾延续时间内，同时使用的各种灭火系统消防用水量之和,再加上冷却循环水补水贮存量（2~24h冷却循环水补水量）。
《建规》规定，当消防水池有两路补水管时，其有效容积可以减去火灾延续时间内补充的水量，补水量可按水池补水管（管径小的一条）管径在流速1m/s 时的流量计算。
4. 消防水池的补水时间不宜超过48h，以此确定补水管管径。
5. 消防水池总容量超过500m3时，应分成两个大小相等，能独立使用的消防水池。
6. 消防水池中若贮存了冷却循环水补水，应有保证消防水不被动用的技术措施（设置虹吸破坏管10. 消防水池水位达超低和溢流水位时，应向12. 水池接管●水池泄水管管径按2h内将池内存水全部泄空计算，管径最小不得小于100mm。
泄水管一般从水池侧壁接出，其管内底应和水池底最低处平。
水池泄水管不能完全自流泄空水池时，一般设置移动水泵抽吸排水，在附近应设置接泵电源，移动泵可从人孔处进出。
●水池顶部应设置人孔，人孔孔径或边长宜三、水箱1.水箱根据用途不同，分为储水水箱，高位水箱，减压水箱，转输水箱等。
2.水箱的材质分为普通钢板，搪瓷钢板，镀锌钢板，不锈钢板，玻璃钢板，喷塑钢板等。
3.水箱的拼装形式主要有组合式，冲压式和装配式。
其中组合式和冲压式适用于不锈钢板水箱的拼装，装5、水箱容积:（4）生活用水中途转输专用水箱容积宜取转输（7）生活专用减压水箱容积为3min~5min服务区最大时用水量。
（8）消防专用减压水箱容积大于18m3即可。
由市政中水供水，中水水箱容积宜按建筑物最高日用水量的20%~25%确定；由中水处理设备供水，连续运行时，中水水箱容积可按中水系统日用水量的25%~35%计算；间歇运行时，中水水箱容积可按处理设备运行周期计算。
（9）中水供水水箱容积：（10）人防内设有的生活水箱和饮用水箱，容积10. 设置水箱的房间要求室内光线、通风良好，便于维护管理，室温不低于12. 水箱外壁与建筑本体结构墙面或其他池壁间的净距，应满足施工或装配的要求，无管道的侧面，●屋顶消防水箱，减压水箱进水管上应设置液压水位控制阀。
图集选用表
序号名称规格单位数量材质A型钢性防水套管DN500,L=200个2钢A型柔性防水套管DN500,L=200个2钢异径管DN700×500个2钢90°弯头DN500,L=500个2钢弯管型通气管DN200（DN219×6）个2钢罩型通气管DN200（DN219×6）个2钢吸水喇叭口个2钢吸水喇叭口支架喇叭口吊架三通DN1000×400个2钢法兰盘DN400，PN=1.0MPa个2钢SD型减震隔振垫阀门井室外地下式消火栓排水检查井爬梯○20套2钢钢梯个2钢示例：管道支墩做法参照《室内管道支架及吊架》03S402第88页，水平管支座图（一备注图集名称02S404/25-15防水套管02S404/25-05防水套管02S403/116-55钢制管件02S403/116-8钢制管件02S403/116-98钢制管件02S403/116-98钢制管件02S403/116-103钢制管件02S403/116-112钢制管件05S804/186-179矩形钢筋混凝土蓄水池02S403/116-42钢制管件02S403/116-78钢制管件95SS10305S502室外给水管道附属构筑物01S201室外消火栓安装图集02S515排水检查井S147/17-15S147井盖、铁爬梯及阀门开关把05S804/186-179矩形钢筋混凝土蓄水池图（一）。
表示为：03S402/158-88图集号/总页数-第几页DN500为内穿管规格DN500为内穿管规格规格DN100-DN200分A、B、C、D4个型号水泵基础用包括室外阀门井、绿化给水井、水表井、计量井。
2019年中国现行最新给排水专业图集大全Word版
《真空破坏器选用与安装》12S108-2.rar05S518 雨水口.rar室内消火栓给水管网中阀门的设置.rar05S506-1自承式平直形架空钢管.rar冷却塔安装图集.rar05S502室外给水管道附属构筑物.rar〈S4(二)〉给水排水标准图集_室内给水排水管道及附件安装.rar05S506-1自承式平直形架空钢管N72H.rar《倒流防止器选用及安装》12S108-1 .rar05S518雨水口N72H.rarS4-2004(一)室内给水排水管道及附件安装.rar05S502室外给水管道附属构筑物N72H.rarS3-2004排水设备及卫生器具安装.rar04S901 民用建筑工程给水排水施工图设计深度图样.rar04S516混凝土排水管道基础及接口N72H.rar05S108倒流防止器安装.rarS2-2004消防设备安装.rar05S108倒流防止器安装N72H.rarS4(一)_给水排水标准图集_室内给水排水管道及附件安装(一)(2004年合订本).rar04S803圆形钢筋混凝土蓄水池（总容积50m3～2000m3）.rarL03S004 (1).rar 04S803圆形钢筋混凝土蓄水池（总容积50M3～2000M3）N72H.rarS1-2002给排水标准图集合订本(下).rar04S802-1钢筋混凝土倒锥壳不保温水塔（50m3、100m3）.rarS1-2002给排水标准图集合订本(上).rar 04S802-2钢筋混凝土倒锥壳不保温水塔（150M3、200M3、300M3）N72H.rar99(03)S203 消防水泵接合器安装（含2003年局部修改版）.rar 04S802-1钢筋混凝土倒锥壳不保温水塔（50M3、100M3）N72H.rar99S304卫生设备安装N72H.rar04S801-2钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）-GBTK.rarO1(03)S305小型潜水排污泵选用及安装（2003年局部修订版）.rar04S801-2钢筋混凝土倒锥壳保温水塔（150M3、200M3、300M3）N72H.rar 99S203消防水泵接合器安装.rar04S801-1钢筋混凝土倒锥壳保温水塔（50m3、100m3）.rar 99(03)S203消防水泵接合器安装（含2003年局部修改版）N72H.rar04S801-1钢筋混凝土倒锥壳保温水塔（50M3、100M3）N72H.rar98S102卧式水泵隔振及其安装N72H.rar04S519 小型排水构筑物.rar 98S205 消防增压稳压设备选用及安装(隔膜式气压罐).rar 04S531 湿陷性黄土地区室外给水排水管道工程构筑物(合订本).rar97S501-1井盖及踏步.rar04S531-4湿陷性黄土地区给水阀门井N72H.rar 96S406 建筑排水用硬聚氯乙烯（PVC －U ）管道安装.rar 04S531-5湿陷性黄土地区排水检查井N72H.rar97S501-1井盖及踏步N72H.rar04S531-3湿陷性黄土地区给水排水检漏井N72H.rar 95S124自控恒温装置-GBTK.rar04S409建筑排水用柔性接口铸铁管安装.rar 98S205消防增压稳压设备选用与安装（隔膜式气压罐）N72H.rar 04S520埋地塑料排水管道施工N72H.rar14S307 住宅厨、卫给水排水管道安装.rar04S531-1湿陷性黄土地区给水排水管道基础及接口N72H.rar96S828消防水池300立方米图集.rar 04S407-2建筑给水金属管道安装-薄壁不锈钢管.rar 95S517排水管道出水口N72H.rar04S409建筑排水用柔性接口铸铁管安装N72H.rar96S406建筑排水用硬聚氯乙烯（PVC －U ）管道安装N72H.rar 04S531-2湿陷性黄土地区给水排水检漏管沟N72H.rar 95SS103立式水泵隔振及其安装N72H.rar 04S301建筑排水设备附件选用安装N72H.rar 92S303医院卫生设备安装N72H.rar 04S206自动喷水和水喷雾灭火设施安装.rar95S124自控恒温装置N72H.rar04S407-2建筑给水金属管道安装-薄壁不锈钢管N72H.rar 14SS706玻璃钢化粪池的选版用与埋设 .rar03SS703-1建筑中水处理工程（一）.rar13S409_建筑生活排水柔性接口铸铁管道与钢塑复合管道安装_OCR.rar04S206自动喷水与水喷雾灭火设施安装N72H.rar 15S202室内消火栓安装.rar03SS505柔性接口给水管道支墩-GBTK.rar14S104 二次供水消毒设备选用及安装.rar 04S204消防专用水泵选用及安装N72H.rar10S505 柔性接口给水管道支墩.rar04S107游泳池附件安装及设备选用N72H.rar 12S101 矩形给水箱图集 组合式不锈钢部分.rar 03SS505柔性接口给水管道支墩N72H （已废弃，请勿在下载）.rar13S201室外消火栓及消防水鹤安装.rar04S202室内消火栓安装N72H.rar11ZJ201平屋面图集 (3).rar03s702《钢筋混凝土化粪池》(全).rar 08S208室内固定消防炮选用及安装图集.rar03S702 钢筋混凝土化粪池.rar12SS508 混凝土模块式室外给水管道附属构筑物.rar03SS408住宅厨、卫给排水管道安装.rar 09S902民用建筑工程给水排水初步设计深度图样.rar 03S702钢筋混凝土化粪池.rar08S305小型潜水排污泵选用及安装.rar03S702钢筋混凝土化粪池N72H.rar07ss908建筑给水排水常用设计参数及数据.rar 03SS408住宅厨、卫给排水管道安装N72H.rar 10S407-2_建筑给水薄壁不锈钢管道安装.rar 03S402室内管道支架及吊架图集.rar08S126热水器选用及安装x.rar03S504刚性接口给水承插式铸铁管道支墩.rar07S906给水排水构筑物设计选用图N72H.rar 03S504刚性接口给水承插式铸铁管道支墩N72H.rar 07SS604 建筑管道直饮水工程qinz.rar03S407-1建筑给水金属管道安装—铜管.rar 07S906给水排水构筑物设计选用图.rar 02SS405-3铝塑复合给水管安装.rar07SS604建筑管道直饮水工程N72H.rar03S407-1建筑给水金属管道安装-铜管N72H.rar 07MS101市政给水管道工程及附属设施.rar03S402室内管道支架及吊架N72H.rar06SS128 太阳能集中热水系统选用与安装.rar03S401管道和设备保温、防结露及电伴热N72H.rar 07S207气体消防系统选用、安装与建筑灭火器配置N72H.rar 02SS405-4交联聚乙烯（PE-X ）给水管安装.rar07J306窗井、设备吊装口、排水沟、集水坑图集.rar 02SS405-1硬聚氯乙烯（PVC-U ）给水管安装.rar 07K505 洁净手术部和医用气体设计与安装.rar 02SS405-3铝塑复合给水管安装N72H.rar 06SS109管网叠压供水设备选用与安装.rar02S701砖砌化粪池N72H.rar 07FS02防空地下室给排水设施安装N72H.rar 02S515排水检查井N72H.rar07FS02 防空地下室给排水设施安装.rar02SS104二次供水消毒设备选用与安装.rar06SS128太阳能集中热水系统选用与安装N72H.rar 02SS104二次供水消毒设备选用与安装N72H.rar07FJ05防空地下室移动柴油电站N72H.rar 02SS405-2无规共聚聚丙烯（PP-R ）给水管安装N72H.rar 06SS127 热泵热水系统选用与安装.rar02S501-2双层井盖.rar06MS201市政排水管道工程及附属设施N72H.rar 02S106中小型冷却塔选用及安装N72H.rar 06SS127热泵热水系统选用与安装N72H.rar 02S106中小型冷却塔选用及安装.rar 06S506-2 自承式圆弧形架空钢管.rar02S403钢制管件N72H.rar05SS907 小城镇住宅给水排水设施选用与安装.rar02S501-2双层井盖N72H.rar06SS109管网叠压供水设备选用与安装N72H.rar02S101水箱图集.rar06S506-2自承式圆弧形架空钢管N72H.rar02S501-2 双层井盖.rar05SS907小城镇住宅给水排水设施选用与安装N72H.rar02S101矩形给水箱N72H.rar05SS905 给排水水实践教学及见习工程师及见习工程师图册.rar02S404防水套管N72H.rar05SS905给水排水实践教学及见习工程师图册N72H.rar01SS126住宅用热水器选用及安装-GBTK.rar05SS903民用建筑工程互提资料深度及图样－给水排水专业N72H.rar01S305小型潜水排污泵选用及安装N72H.rar05SS522混凝土模块式排水检查井.rar01SS105常用小型仪表及特种阀门选用安装.rar05SS903 民用建筑工程互提资料深度及图样－给水排水专业.rar01S305 小型潜水排污泵选用及安装.rar01S125开水器（炉）选用及安装N72H.rar01SS126住宅用热水器选用及安装N72H.rar01S122-5TBF系列浮动盘管型半容积式水加热器选用及安装N72H.rar01S302雨水斗-GBTK.rar01S123贮水罐选用及安装N72H.rar01SS105常用小型仪表及特种阀门选用安装N72H.rar01S122-4SI系列弹性管束型半即热式水加热器选用及安装N72H.rar 01S302雨水斗N72H.rar（注：可编辑下载，若有不当之处，请指正，谢谢!）。
某10000m3矩形钢筋混凝土工业水池施工方案
1. 工程概况及工程量1.1 工程概况本工程在厂区建一个10000m 3矩形钢筋混凝土工业废水池，工业废水池选自《矩形钢筋混凝土蓄水池》 05S804图集。
2.作业程序、方案2.1作业程序2.2施工方案2.2.1定位放线及土方工程2.2.1.1根据就近的厂区测量控制点采用全站仪定位水池的主轴线，然后利用钢尺放出各轴轴线及基础边线，轴线放完经过四级验收合格后，方可进行下一步施工。
2.2.1.2本工程基坑采用2台反铲挖掘机进行大开挖，人工配合施工，用7辆自卸汽车运土。
方开挖时由一侧逐次进行。
在开挖前将基坑开挖的上口线和下口线用白灰撒出，水池工作面取0.5m宽并按照1：0.5放坡，在基坑侧面留设马道，马道直接与施工道路相连，作为材料运输通道；机械开挖时开挖至基底设计标高之上100mm、其余的由人工用风镐清除。
技术人员随时测量基底标高,控制好挖深，严禁超挖。
人工配合机械随挖随清理、修坡，清理出来的土及时运走，不能堆在坑内，保证坑内的整洁。
要求施工人员开挖时保证基坑四周见楞见角，坑底平整。
基坑开挖好后要及时进行验槽，基坑成型后在其外侧用红白杆搭设通长的防护栏杆。
2.2.1.3水池满水试验(充水分三次，每次冲水1/3设计水深，每次冲水结束稳定2d，观察和测定渗漏因素，24小时渗漏率应小于2L/（m2.d）,根据观察到的渗漏，视具体情况修补。
)合格后方可对周围进行回填。
回填前应作好高程控制，在水池侧画出标高线控制标高。
基坑内清理干净，不可存有杂质。
回填土应分层回填，回填分层厚度虚填不得大于300mm,回填材料由自卸汽车运至基坑边，人工配合机械推入基坑并摊平，然后用蛙夯机夯实，夯实后的回填土的压实系数≥0.94，并采用环刀测试，当满足设计要求密实度后再回填下一层。
回填时控制回填速度，做到边回填、边夯实、边检验。
2.2.2脚手架施工方案2.2.2.1脚手架搭设前人工对进行场地平整、杂物清理干净后，沿池壁外侧搭设双排脚手架、池壁内搭设满堂红脚手架。
给排水图集大全 含链接 点击即可
145
45 02SS405-1硬聚氯乙烯（PVC-U）给水管安装N72H
146
46 02S701砖砌化粪池
147
47 02SS405-2无规共聚聚丙烯（PP-R）给水管安装
148
48 02SS405-3铝塑复合给水管安装
149
49 02SS405-3铝塑复合给水管安装N72H
150
50 02SS405-4交ቤተ መጻሕፍቲ ባይዱ聚乙烯（PE-X）给水管安装
175
75 05S502室外给水管道附属构筑物N72H
176
76
04S801-2钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）GBTK
177
77 05S506-1自承式平直形架空钢管N72H
178
78 05S502室外给水管道附属构筑物
179
79 05S804矩形钢筋混凝土蓄水池--1108
171
71
04S802-2钢筋混凝土倒锥壳不保温水塔（150M3、200M3、300M3） N72H
172
72 04S803圆形钢筋混凝土蓄水池（总容积50M3～2000M3）N72H
173
73 04S803圆形钢筋混凝土蓄水池（总容积50m3～2000m3）
174
74 04S802-1钢筋混凝土倒锥壳不保温水塔（50m3、100m3）
119
19 09S902民用建筑工程给水排水初步设计深度图样
120
20 08S126热水器选用及安装
121
21 07MS101市政给水管道工程及附属设施
122
22 05S506-1自承式平直形架空钢管
123
23 《公用建筑卫生间标准图集02J915》
给排水 废止规范汇总 含替代图集
2004/6/
04S202 室内消火栓安装 N72H
1
2004/6/ 04S531-1 湿陷性黄土地区给水排水管道基础及接口
1
N72H
2004/6/ 04S802-1 钢筋混凝土倒锥壳不保温水塔（50M3、
1
100M3）N72H
2004/6/ 04S802-2 钢筋混凝土倒锥壳不保温水塔（150M3、
2003/3/ 18
2003/3/ 18 2003/3/ 18 2003/3/ 18 2003/3/ 18 2003/3/ 18
02S106 中小型冷却塔选用及安装
2003/3/ 18
2003/3/ 18 2003/3/ 18 2003/3/ 18 2003/3/ 18 2001/12 /26 2001/12 /26
62 S233
扇形排水检查井
CS345(一)
63
给水承插铸铁管道支墩(Dg400～1200)
～(六)
64 S311
钢制管道零件
95S603-1
～5 原
65
机械搅拌澄清池
95S717～
721 改号
90S846(一
66
砖支筒保温水塔
)～(六)
85SS780(
67
地下水除铁滤池
一)～(三)
S771(一)
68
10 93S217
4
小型排水构筑物
10 88S326
5
水上式底阀选用安装图
10 87S157
6
蒸汽间断式开水炉
10 89S153(一
立式贮水罐
7 )～(五)
10 94S182
8
热管卧式容积式热交换器(汽─水换热)安装、选用图
营区化粪池 施工方案
一、编制依据（1）排水图集《98SB4-1(2005)》（2）钢筋混凝土蓄水池图集《05S804》（3）建筑基坑支护结构构造《11SG814》（4）混凝土结构工程施工规范《GB50666-2011》（5）混凝土结构工程施工质量验收规范《GB50204-2015》二、工程概况共青城炼油厂临设位于待建炼油厂厂区东侧，根据工程进展需要，该部位需布置项目办公室、管理人员及工人宿舍、食堂以及配套设施。
根据项目容纳的人员数量，在满足营区基本生活条件下，需在厂区内建设化粪池、集水池和隔油池。
化粪池有效的容积为100m3、消防水池的有效容积为180m3、澄清池有效容积168m3、现场三个食堂各设一个10m3隔油池。
根据现场地面标高，及排水设施的管道标高，化粪池、集水池、澄清池、隔油池顶部覆土为1m，现场需进行放坡开挖施工。
三、组织机构成立以项目副经理为首的现场指挥管理班子，从组织上健全，在思想上重视现场施工组长：甄斌技术负责：石新伟副组长：王金涛、周永杰组员：赵鹏飞、杨运彪、于利名、程志勇、党魏翻译组组长：李建成组员：于海东、李云峰、赵华兵、陈来新四、施工安排4.1时间安排4.2劳动力安排4.3施工机械安排4.4材料计划五、结构规格参数 5.1化粪池化粪池依据图集选用98SB4-1(2005)排水工程图集中“9b 型化粪池”，有效容积100m3。
该化粪池长10.6m 、宽5.8m 、有效高度3.15m 。
按表面覆土1m 考虑，需开挖深度约4.1m 。
开挖采用放坡进行，根据现场土质情况放坡系数暂按0.5考虑。
如图所示：完成面标高1:0.55.2集水池、澄清池集水池、澄清池选用05S804矩形钢筋混凝土蓄水池图集中200m 3矩形蓄水池，有效容积180m3。
水池长9.6m ，宽6.3m ，高度3.5m 。
按表面覆土1m 考虑，需开挖深度约4.5m 。
开挖采用放坡进行，根据现场土质情况放坡系数暂按0.5考虑。
5.3隔油池选用91SB4-1(2005)排水工程图集中钢筋砼隔油池，型号“丁型”，有效容积4.8m 3。
2019年中国现行最新给排水专业图集大全
《真空破坏器选用与安装》12S108-2.rar05S518 雨水口.rar室内消火栓给水管网中阀门的设置.rar05S506-1自承式平直形架空钢管.rar冷却塔安装图集.rar05S502室外给水管道附属构筑物.rar〈S4(二)〉给水排水标准图集_室内给水排水管道及附件安装.rar05S506-1自承式平直形架空钢管N72H.rar《倒流防止器选用及安装》12S108-1 .rar05S518雨水口N72H.rarS4-2004(一)室内给水排水管道及附件安装.rar05S502室外给水管道附属构筑物N72H.rarS3-2004排水设备及卫生器具安装.rar04S901 民用建筑工程给水排水施工图设计深度图样.rar04S516混凝土排水管道基础及接口N72H.rar05S108倒流防止器安装.rarS2-2004消防设备安装.rar05S108倒流防止器安装N72H.rarS4(一)_给水排水标准图集_室内给水排水管道及附件安装(一)(2004年合订本).rar04S803圆形钢筋混凝土蓄水池（总容积50m3～2000m3）.rarL03S004 (1).rar 04S803圆形钢筋混凝土蓄水池（总容积50M3～2000M3）N72H.rarS1-2002给排水标准图集合订本(下).rar04S802-1钢筋混凝土倒锥壳不保温水塔（50m3、100m3）.rarS1-2002给排水标准图集合订本(上).rar 04S802-2钢筋混凝土倒锥壳不保温水塔（150M3、200M3、300M3）N72H.rar99(03)S203 消防水泵接合器安装（含2003年局部修改版）.rar 04S802-1钢筋混凝土倒锥壳不保温水塔（50M3、100M3）N72H.rar99S304卫生设备安装N72H.rar04S801-2钢筋混凝土倒锥壳保温水塔（150m3、200m3、300m3）-GBTK.rarO1(03)S305小型潜水排污泵选用及安装（2003年局部修订版）.rar04S801-2钢筋混凝土倒锥壳保温水塔（150M3、200M3、300M3）N72H.rar 99S203消防水泵接合器安装.rar04S801-1钢筋混凝土倒锥壳保温水塔（50m3、100m3）.rar 99(03)S203消防水泵接合器安装（含2003年局部修改版）N72H.rar04S801-1钢筋混凝土倒锥壳保温水塔（50M3、100M3）N72H.rar98S102卧式水泵隔振及其安装N72H.rar04S519 小型排水构筑物.rar 98S205 消防增压稳压设备选用及安装(隔膜式气压罐).rar 04S531 湿陷性黄土地区室外给水排水管道工程构筑物(合订本).rar97S501-1井盖及踏步.rar04S531-4湿陷性黄土地区给水阀门井N72H.rar 96S406 建筑排水用硬聚氯乙烯（PVC －U ）管道安装.rar 04S531-5湿陷性黄土地区排水检查井N72H.rar97S501-1井盖及踏步N72H.rar04S531-3湿陷性黄土地区给水排水检漏井N72H.rar 95S124自控恒温装置-GBTK.rar04S409建筑排水用柔性接口铸铁管安装.rar 98S205消防增压稳压设备选用与安装（隔膜式气压罐）N72H.rar 04S520埋地塑料排水管道施工N72H.rar14S307 住宅厨、卫给水排水管道安装.rar04S531-1湿陷性黄土地区给水排水管道基础及接口N72H.rar96S828消防水池300立方米图集.rar 04S407-2建筑给水金属管道安装-薄壁不锈钢管.rar 95S517排水管道出水口N72H.rar04S409建筑排水用柔性接口铸铁管安装N72H.rar96S406建筑排水用硬聚氯乙烯（PVC －U ）管道安装N72H.rar 04S531-2湿陷性黄土地区给水排水检漏管沟N72H.rar 95SS103立式水泵隔振及其安装N72H.rar 04S301建筑排水设备附件选用安装N72H.rar 92S303医院卫生设备安装N72H.rar 04S206自动喷水和水喷雾灭火设施安装.rar95S124自控恒温装置N72H.rar04S407-2建筑给水金属管道安装-薄壁不锈钢管N72H.rar 14SS706玻璃钢化粪池的选版用与埋设 .rar03SS703-1建筑中水处理工程（一）.rar13S409_建筑生活排水柔性接口铸铁管道与钢塑复合管道安装_OCR.rar04S206自动喷水与水喷雾灭火设施安装N72H.rar 15S202室内消火栓安装.rar03SS505柔性接口给水管道支墩-GBTK.rar14S104 二次供水消毒设备选用及安装.rar 04S204消防专用水泵选用及安装N72H.rar10S505 柔性接口给水管道支墩.rar04S107游泳池附件安装及设备选用N72H.rar 12S101 矩形给水箱图集 组合式不锈钢部分.rar 03SS505柔性接口给水管道支墩N72H （已废弃，请勿在下载）.rar13S201室外消火栓及消防水鹤安装.rar04S202室内消火栓安装N72H.rar11ZJ201平屋面图集 (3).rar03s702《钢筋混凝土化粪池》(全).rar 08S208室内固定消防炮选用及安装图集.rar03S702 钢筋混凝土化粪池.rar12SS508 混凝土模块式室外给水管道附属构筑物.rar03SS408住宅厨、卫给排水管道安装.rar 09S902民用建筑工程给水排水初步设计深度图样.rar 03S702钢筋混凝土化粪池.rar08S305小型潜水排污泵选用及安装.rar03S702钢筋混凝土化粪池N72H.rar07ss908建筑给水排水常用设计参数及数据.rar 03SS408住宅厨、卫给排水管道安装N72H.rar 10S407-2_建筑给水薄壁不锈钢管道安装.rar 03S402室内管道支架及吊架图集.rar08S126热水器选用及安装x.rar03S504刚性接口给水承插式铸铁管道支墩.rar07S906给水排水构筑物设计选用图N72H.rar 03S504刚性接口给水承插式铸铁管道支墩N72H.rar 07SS604 建筑管道直饮水工程qinz.rar03S407-1建筑给水金属管道安装—铜管.rar 07S906给水排水构筑物设计选用图.rar 02SS405-3铝塑复合给水管安装.rar07SS604建筑管道直饮水工程N72H.rar03S407-1建筑给水金属管道安装-铜管N72H.rar 07MS101市政给水管道工程及附属设施.rar03S402室内管道支架及吊架N72H.rar06SS128 太阳能集中热水系统选用与安装.rar03S401管道和设备保温、防结露及电伴热N72H.rar 07S207气体消防系统选用、安装与建筑灭火器配置N72H.rar 02SS405-4交联聚乙烯（PE-X ）给水管安装.rar07J306窗井、设备吊装口、排水沟、集水坑图集.rar 02SS405-1硬聚氯乙烯（PVC-U ）给水管安装.rar 07K505 洁净手术部和医用气体设计与安装.rar 02SS405-3铝塑复合给水管安装N72H.rar 06SS109管网叠压供水设备选用与安装.rar02S701砖砌化粪池N72H.rar 07FS02防空地下室给排水设施安装N72H.rar 02S515排水检查井N72H.rar07FS02 防空地下室给排水设施安装.rar02SS104二次供水消毒设备选用与安装.rar06SS128太阳能集中热水系统选用与安装N72H.rar 02SS104二次供水消毒设备选用与安装N72H.rar07FJ05防空地下室移动柴油电站N72H.rar 02SS405-2无规共聚聚丙烯（PP-R ）给水管安装N72H.rar 06SS127 热泵热水系统选用与安装.rar02S501-2双层井盖.rar06MS201市政排水管道工程及附属设施N72H.rar 02S106中小型冷却塔选用及安装N72H.rar 06SS127热泵热水系统选用与安装N72H.rar 02S106中小型冷却塔选用及安装.rar 06S506-2 自承式圆弧形架空钢管.rar02S403钢制管件N72H.rar05SS907 小城镇住宅给水排水设施选用与安装.rar02S501-2双层井盖N72H.rar06SS109管网叠压供水设备选用与安装N72H.rar02S101水箱图集.rar06S506-2自承式圆弧形架空钢管N72H.rar02S501-2 双层井盖.rar05SS907小城镇住宅给水排水设施选用与安装N72H.rar02S101矩形给水箱N72H.rar05SS905 给排水水实践教学及见习工程师及见习工程师图册.rar02S404防水套管N72H.rar05SS905给水排水实践教学及见习工程师图册N72H.rar01SS126住宅用热水器选用及安装-GBTK.rar05SS903民用建筑工程互提资料深度及图样－给水排水专业N72H.rar01S305小型潜水排污泵选用及安装N72H.rar05SS522混凝土模块式排水检查井.rar01SS105常用小型仪表及特种阀门选用安装.rar05SS903 民用建筑工程互提资料深度及图样－给水排水专业.rar01S305 小型潜水排污泵选用及安装.rar01S125开水器（炉）选用及安装N72H.rar01SS126住宅用热水器选用及安装N72H.rar01S122-5TBF系列浮动盘管型半容积式水加热器选用及安装N72H.rar01S302雨水斗-GBTK.rar01S123贮水罐选用及安装N72H.rar01SS105常用小型仪表及特种阀门选用安装N72H.rar01S122-4SI系列弹性管束型半即热式水加热器选用及安装N72H.rar 01S302雨水斗N72H.rar。
龙岩万达营销中心消防水池施工方案1
目录1.编制依据 (1)2.工程概况 (1)3.施工准备 (2)3.1 材料准备 (2)3.2 环境准备 (2)3.3 技术准备 (3)4.施工工艺流程 (3)5.主要施工方法 (3)5.1 测量放样 (3)5.2 排水沟 (4)5.3 土方分项工程 (4)5.4 钢筋工程 (4)5.5 混凝土工程 (7)5.6 基础模板工程 (10)5.7 土方回填 (12)6.质量保证措施 (16)6.1 质量管理控制措施 (16)6.2 质量技术控制措施 (17)7.安全保证措施 (21)7.1 确保安全施工的保证措施 (21)7.2 各分项工程的安全技术措施 (21)8.附图 (22)8.1 附图一：营销中心消防水池平面布置图 (22)8.2 附图二：营销中心消防水池土方开挖图 (22)8.3 附图三：营销中心消防水池节点图 (22)龙岩万达营销中心消防水池施工方案1.编制依据1.1 《混凝土结构工程施工质量验收规范》GB50204-20021.2 《建筑地基基础工程施工质量验收规范》GB50202-20021.3 《建筑施工手册》第四版1.4 《05S804矩形钢筋混凝土蓄水池》60页300m3方形蓄水池总布置图1.5 福建龙岩万达广场营销中心消防水池相关施工图。
2.工程概况龙岩万达广场营销中心位于福建省龙岩市新罗区万达广场东侧，万达广场南邻双龙大道，东侧为曹溪路，西侧为龙岩大道，营销中心共两层，一层为营销中心，二层为内部办公区，属于为框架结构，总建筑面积为1050㎡，总高度为11.000m。
其中消防水池位于营销轴心南侧，属于地下建筑物，消防水池净蓄水量为310吨，尺寸为9900*9900mm，顶部标高为-0.50m，消防水池底标高为-4.450m，吸水坑底部标高为-5.450m，E型吸水坑尺寸为1000*9900*1000。
本工程0.00m相对于黄海高程为343.35m。
3.施工准备3.1 材料准备3.1.1工艺管道：钢制管件、管道支架等均采用Q235A钢。
给排水 废止规范汇总 含替代图集
62 S233
扇形排水检查井
CS345(一)
63
给水承插铸铁管道支墩(Dg400～1200)
～(六)
64 S311
钢制管道零件
95S603-1
～5 原
65
机械搅拌澄清池
95S717～
721 改号
90S846(一
66
砖支筒保温水塔
)～(六)
85SS780(
67
地下水除铁滤池
一)～(三)
S771(一)
68
序 图集编号
号
图集名称
1 01S201 室外消火栓安装
2 06SS109 管网叠压供水设备选用与安装
3 02S101 矩形给水箱
4 05S108 倒流防止器安装
5 05SS522 混凝土模块式排水检查井
02SS405-1
6
给水塑料管安装（2002 年合订本）
～4
7 02SS405-1 硬聚氯乙烯（PVC-U）给水管安装
97
医院污水处理(氯片消毒法)
一)～(二)
92SS474(
98
医院污水处理次氯酸钠系列
一)～(三)
99 S313
套管式伸缩器
10 94SS475(
医院污水处理液氯系列
0 一)、(二)
10 S318
1
水塔水池浮漂水位标尺
10 86S158(一
蒸汽一水快速热交换器(小型单管式)
2)
10 95S185
3
热管立式容积式热交换器(水─水换热)安装、选用图
14 96S406 建筑排水用硬聚氯乙烯（PVC－U）管道安装
15 99S304 卫生设备安装
16 03S407-1 建筑给水金属管道安装－铜管
200m3消防蓄水池主体结构施工技术交底
技术交底书单位：中铁铁路工程部编号：4-1-GCB-主送单位接收单位工程部位一工区工程部第架子队南皮站-消防蓄水池主送人接收人日期交底内容：站消防蓄水池(200m³)主体及附属构造施工。
一.工程概况本工程为站消防蓄水池工程，工点位于建；蓄水池主体构造尺寸为7.8(长)×7.8(宽)×3.5m(高)蓄水力量为200m³，池顶覆土为500mm。
依照《矩形钢筋混凝土蓄水池》(05S804)图集施工，水池底板、墙体和顶板均为现浇钢筋混凝土构造，水池主要施工工序为：主体构造施工→顶板及侧壁防水→设备、管道安装→附属设施施工→土方回填。
二.编制依据(1)《混凝土构造工程施工质量验收标准》(GB50202-2023)。
(2)《地下防水工程质量验收标准》(GB50204-2023)。
(3)《给水排水管道工程施工及验收标准》(GB50268-2023)。
(4)《矩形钢筋混凝土蓄水池》(05S804)。
(5) 200m³消防水池配管图。
三.主体构造施工主体构造施工主要包括钢筋工程、模板工程和混凝土工程。
3.1垫层浇筑基坑验收合格后，方可进展混凝土垫层的浇筑，垫层厚度为10cm，强度等级C15，混凝土垫层浇筑前应对地基面适当洒水润湿，以增加混凝土与土壤的粘结力；垫层混凝土边铺边刮平，用平板式振捣器振捣密实外表压光，初凝后用薄膜掩盖并留意洒水养护。
3.2钢筋工程3.2.1钢筋贮存交底提出的问题及解决：钢筋原材和加工成型的钢筋，依据其炉批号和使用部位，要做好标识，分类堆放。
钢筋的堆放要距地高300mm，并用塑料布掩盖，防止雨水浸泡锈蚀。
3.2.2钢筋加工(1)钢筋配料：依据构件配筋图，绘制各种外形和规格的单根钢筋简图并加以编号，标出各种钢筋的数量；依据钢筋下料计算规章计算下料长度，并填写钢筋配料单。
(2)钢筋调直、切断、弯曲对直径小于10mm 的钢筋使用卷扬机拉直和调直机调直，大于10mm 的钢筋承受弯曲机、平直锤等进展调直，Ⅰ级钢筋拉伸过程中应留意其拉伸率不应大于4%。
