施工总平面图布置

施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。

同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。

2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。

3、保证不中断现况交通，便于施工物流的进出及内部循环。

4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。

5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。

6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。

7、合理布置路线、现场供水和供电。

8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。

9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。

10、施工总平面布置图附后。

二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。

本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。

目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。

1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。

施工平面图布置及说明

施工平面图布置及说明为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保现场办公，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，需要设置办公室.仓库及现场制作工棚，选择合适可用的地方，设立项目经理部。

进场前与业主.监理.总承包单位项目部共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高作业效率。

（一）施工平面图见附表一（二）编制原则实现施工现场有组织有计划地进行文明施工，使施工现场秩序井然，施工顺利进行，保证进度，提高效率。

（三）编制依据1.现场实际情况。

2.设计图纸与施工内容。

3.本工程的特点与难点。

（四）编制说明1.仓库布置：针对装饰材料品种多.价值差异大，使用阶段性强的特点，以及本工程施工区的划分情况，按以下方式进行现场仓库的设置。

（1）堆场：用于放置不易受外围环境影响的材料，如花岗岩.墙地砖.钢构件.铸件型材等，其具体位置应与业主相关单位协调确定，基本是卸货后临时堆放。

2.总平面管理：总平面管理是针对整个施工现场而进行的管理，其最终要求是：严格按照各施工阶段的施工平面图的规划和管理，具体表现在：（1）施工平面图布置具有科学性.方便性。

施工现场按照文明施工的有关规则，在明显的地方设置概况图.施工进度计划表.施工总平面图.现场管理准则.安全.生产纪律牌.十项安全技术措施牌.防火责任牌.安全生产纪律牌及宣传栏等。

（2）供电.给水.排水等系统的设置严格遵循平面图的布置。

（3）所有的材料堆场.小型机械的布设均按平面要求布置，如有调整有书面通知。

（4）在做好总平面管理作业的同时，经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。

（五）安全保护措施与出入口管理1.工程作业安全：在工程施工中应配备对有害气体的监测.报警装置和安全防护用具（如防爆灯.防毒面具.报警器等）。

一旦发现毒气，应立即停止作业并疏敬散人员。

同时立即把情况向监理工程师报告。

经过慎重处理确认不存在危险时，应该得到监理工程师书面指示同意后方能复工。

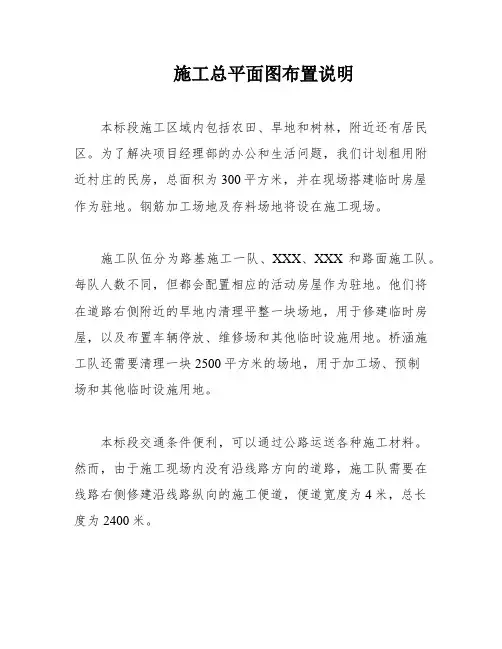

施工总平面图布置说明

施工总平面图布置说明本标段施工区域内包括农田、旱地和树林，附近还有居民区。

为了解决项目经理部的办公和生活问题，我们计划租用附近村庄的民房，总面积为300平方米，并在现场搭建临时房屋作为驻地。

钢筋加工场地及存料场地将设在施工现场。

施工队伍分为路基施工一队、XXX、XXX和路面施工队。

每队人数不同，但都会配置相应的活动房屋作为驻地。

他们将在道路右侧附近的旱地内清理平整一块场地，用于修建临时房屋，以及布置车辆停放、维修场和其他临时设施用地。

桥涵施工队还需要清理一块2500平方米的场地，用于加工场、预制场和其他临时设施用地。

本标段交通条件便利，可以通过公路运送各种施工材料。

然而，由于施工现场内没有沿线路方向的道路，施工队需要在线路右侧修建沿线路纵向的施工便道，便道宽度为4米，总长度为2400米。

施工现场需要用水和电。

我们计划采用当地水网接入，全线共需接入φ100输水干管2000米，φ50输水干管1500米。

施工用电需要与供电部门联系，搭设临时线路。

全线计划安装2台400KVA变压器，分别设置于桥涵施工队和路面施工队。

需要搭设高压线路约1500米、低压线路约2000米。

此外，还将配置1台250KW发电机备用。

施工现场道路主要按照现有道路系统。

场外道路主要是以南山路为主。

我们还需要搭建管理用房，包括材料试验间、项目部办公室、资料室、业主办公室、监理办公室和会议室，采用天蓝色活动房。

同时，还需要设置生活用房。

本标段的临时生活设施包括民工宿舍、食堂、仓库和厕所等，这些设施采用现有的二层石棉活动房。

民工床铺采用上下双人床，食堂配备消毒和卫生设备，每个生活用房都配备一只干粉灭火器，食堂也配备消毒设备。

这些设施的布置将按照卫生防疫要求和文明施工场地具体要求来实施。

临时围护已由甲方提供。

材料堆场的具体位置将在施工现场平面布置图中标明。

本标段的宣传铭牌将放置在临南山路上，具体位置也将在施工平面布置图中标明。

施工用电和用水将由业主提供。

室内装饰装修工程施工总平面布置

办公大楼室内装饰工程施工现场平面布置1 施工现场平面、道路本次工程虽然施工涉及面较大，但材料运输和二次搬运较为便利，楼层目前已完全封闭，现场施工条件良好。

为此本公司将严格遵守甲方和总包公司的既定原则，与关各单位协调配合共同利用好有限的平面道路和场地，在规定的时间及范围内解决好材料的进场、堆放、交叉使用、垃圾的清运和现场卫生等项工作，利用现场有利条件调整好人员、物品的安排，消除不利因素，保证正常施工并创建出环境良好，清洁卫生、布置有序的文明工地。

2 临时设施本次工程的施工人员的生活区将安排在施工现场内，根据甲方安排在现场设办公区及生产区、机械库和材料中转库等临时设施，其位置随着工期、进度的安排会有所调整。

3 用水用电现场将视其具体情况设临照明系统（具体布置参看平面布置图）并覆盖施工区域，保持现场照度，使之能满足精装施工要求。

水源将由总包单位指定的位置接出，接水口设专用接水容器，容积在2m3 便于接水时防止外溢。

4 平面布置4.1 平面布置将在开工前再次结合现场实际情况与甲方、总包单位协商我方施工人员、材料、垃圾运输路线，同时确定垃圾暂存位置和运输方式。

4.2 现场主要布置有项目部办公室，大型材料中转库、机械设备库等。

4.3 使用材料、机具、设备时先到项目部报批后才能到库房申领。

灭火器材各层按图示分布，管理人员配备对讲机便于联络，现场卫生在中午收工和晚上收工后都要进行清扫，如晚上加班，在工作结束后也要进行打扫，确保在第二天能提供清洁、卫生的工作环境。

4.4 详细布局见附图三：施工现场平面布置图室内装饰装修工程施工总平面布置1项目现场基本现状根据项目现场实际情况，只能提供办公室和库房用地以及用来按进度计划而运抵现场材料的周转地方，无法为工人提供现场住宿条件，临时用水用电由土建承包商提供相应和水接驳点和供电接驳点。

2现场总平面布置图（1）平面布置管理原则根据施工总平面布置及各阶段布置，以充分保障阶段性施工重点，保证进度计划的顺利实施为目的。

办公楼设计总图布局建筑

（办公＞商场＞公寓＞酒店）
c. 以酒店为核心功能
（酒店＞公寓＞办公＞商场）
d. 以商业为核心功能
（商业＞酒店＞公寓＞办公）
c案例:上海商城
d案例:深圳华润中心
设计流程→ 总平面布局→体量研究→ 标准楼层→ 电梯系统→ 公共区域→ 地下停车→ 外墙系统→ 空调系统→ 室内装修→ 成本对标
02 总平面布局
四川中银大厦（成都） 136m 38F 1500㎡
联通大厦（深圳）
99m
24F 1600㎡
环球金融中心（北京） 100m 24F 1400㎡设计流程→ 总平面布局→ 体量研究→ 标1准0楼0层m→及电以梯系下统→ 公共区域→ 地下停车→ 外墙系统→ 空调系统→ 室内装修→ 成本对标
紫竹国际大厦（上海） 100m 22F 1400㎡
03 体量研究
3.2 高层办公楼平面
标准层面积： • 1500㎡ • 2000㎡
15/34
平面限定表 (层高均以4m计算)
标准层面积
总建筑面积 5万㎡
总建筑面积 8万㎡
总建筑面积 10万㎡
1500㎡
层数：33层高度：132m
层数：53层高度：208m
2000㎡
层数：25层高度：100m
层数：40层高度：160m
景观价值：景观价值体现
展示价值：商业主要展示面
功能组织：先商业后办公
城市主干道
视野
设计流程→ 总平面布局→体量研究→ 标准楼层→ 电梯系统→ 公共区域→ 地下停车→ 外墙系统→ 空调系统→ 室内装修→ 成本对标
城市交通商业入口办公入口文化中心入口酒店入口
02 总平面布局
2.2 外部流线组织

施工总平面布置图说明

施工总平面布置图说明（一）施工准备及地下管线迁移施工阶段的总平面布置由于在拟征地范围内的房屋拆迁之前，现场可供的施工用地十分有限，加之，房屋拆迁及管线迁移施工工期较短，因此，在此阶段的现场平面布置主要是考虑如何组织交通疏导及临时围墙的布置，以保证房屋拆迁和地下管线迁移顺利进行。

交通疏导另详见“地面交通疏导”一节；临时围墙拟采用角钢骨架塑料板围蔽，底部用红砖砌120mm厚坎300mm 高，防止施工污水流到马路上，临时围墙总高度为2.0m。

围墙围蔽时间计划30 天，此阶段的现场办公、生活临建设施主要利用北面拟拆迁的四层旧房，经简单装修后使用，待环球电器厂一块的拟作施工用地范围内的旧房屋全部拆除，并按总体平面布置图做好办公、生活临建后迁移，再拆除北面西头的旧房屋，以减少临建投入，此阶段的施工道路总平面布置详见图8.2-1。

（二）一期围护桩及临时行车道盖板施工阶段的施工总平面布置(1). 围墙及洗车槽布置：在工程用地范围内，根据施工总体部署，一期围墙主要沿（A）轴外支护人工挖孔桩外侧800mm 及（B）轴钢管柱外侧800mm 处（东西两头围墙离支护桩外侧17m）布置。

由于一期施工时间较短，因此围墙拟采用角钢骨架塑料板围蔽，围墙做法如图8.2—2 所示。

西头另行划出的施工临时用地的围墙做法与此相同。

其它如通道口、通风口等施工范围内的围墙用红砖砌筑，其做法如图8.2—3 所示。

办公、生活区的围墙用红砖砌筑，其做法如图8.2—3。

（A）～（B）轴施工区围墙大门在西头设置一个大门宽度为6.0m，大门的门扇用角钢做骨架，铁皮板封闭。

为保证运输车辆进出大门不把泥土带到马路上，在大门的内侧设一个洗车槽，并配高压冲洗设备。

生活区的围墙在西侧设一6.0m 宽的大门。

(2). 办公、生活区临建布置：为使办公、生活区临建布置整洁美观，布局科学合理，满足卫生、防火、环保的要求，在施工临建用地的西南面布置二层楼的砖混结构的临建，首层主要用作办公室、会议室和管理人员卧室，其中办公室8 间，总面积约158.4m2，会议室1 间，面积54m2，试验室1 间，面积19.8m2，东头的几间用作监理代表的办公室及监理代表和设计代表的卧室，其中办公室2 间，面积37.8m2，卧室3 间，面积54m2，卫生间1 间，面积16.2m2。

办公大楼工程施工现场总平面布置图

办公大楼工程施工现场总平面布置图办公大楼工程施工现场总平面布置图提要：场地整体规划在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小办公大楼工程施工现场总平面布置图1场地整体规划(一)场地特征本工程位于开发区通盛大道西、星湖大道北**区内，2#楼处在1#楼与3#楼之间。

在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小，基坑开挖需在基坑支护施工完毕，降水6-7天后进行。

(二)围墙的布置设计场内南北两侧均设有贯穿东西的场内临时道路，与1#楼与3#楼之间均设置门卫室，设专人看护。

基本实行封闭式管理、封闭式施工。

现场采用砖围墙将整个工地现场围护起来，所有围墙面上严格按建设单位要求并结合我单位施工现场标准化管理规定做好CI规划。

(三)道路与大门的布置本工程北侧与3#楼间设置一公用大门，南侧贯穿东西的道路与1#楼与3#楼交界入口处，设门卫看护。

大门为钢管－薄铁板组合大门，大门上刷油漆书写企业名称，门入口处显着位置设立一个宣传标语牌，用于书写七牌两图等，标牌的样式和尺寸、设立的位置报送业主审批。

由于现场场地较小,场内均进行硬化,场地（道路）硬化采用150厚C20现浇混凝土硬化，并按2％的坡度做好排水。

(四)排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽400、深400的排水沟；在大门洗车场(槽)旁设置600×600×600的沉淀池，进行有组织排水，坡度0.2%，排至排污口。

同时在施工场地大门入口处设置洗车场(槽)，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

(五)办公、住宿临建的布置本工程办公、住宿用房设置在北侧，采用二层彩钢板房。

现场办公用房，主要包括甲方、监理办公室各2间，管理人员办公室4间以及现场会议室 (配备空调等办公设施)。

(六)厕所和标养室的布置现场不设置标养室，委托试验室进行标养。

本工程设厕所一个，布置在现场北侧与1#楼交界处,采用240mm厚砖砌，门窗采用铝合金门窗带纱窗，室内墙面、天棚刷大白浆，墙裙高1.5m，采用15厚1：2防水砂浆并镶贴白瓷砖，地面为200mm×200mm防滑地砖，内设自动冲刷设备和洗手盆。

装饰装修工程施工部署及现场总平面布置

装饰装修工程施工部署及现场总平面布置一、施工部署1、工程拟派项目组织机构为了确保各项目标的顺利实施，公司决定抽调精干力量组成“办公楼装饰工程项目经理部”，经理部下设八个职能部门，各职能部门负责组织指挥现场施工和各项工作的管理实施，各职能管理人员由具有高水平管理技能和责任心强的同志担任，特殊工种一律先培训，合格后持证上岗，制定严格的岗位责任制，落实到人。

现场组织管理机构图如下：2、各部门职责2.1项目经理（1）遵守国家有关法律、法令，执行国家规范规程，按程序办事，向总公司负责。

（2）对工程的施工质量、进度、安全、经济效益负领导责任，对履行合同条款负主要责任。

（3）对工程的施工管理各方面进行部署、指导及监督落实。

（4）协调施工中的人力、物力、资金，确保施工正常进行。

（5）决策施工过程中的重大问题，协调各职能部门和外界有关部门的关系，保障施工正常进行。

2.2项目副经理（1）协助项目经理搞好全面协调管理工作，向项目经理负责。

（2）抓好现场各种方案的落实。

（3）与技术人员一起研究制定各种施工方案，确保工程质量和进度计划的完成。

（4）制定各种管理制度和管理人员岗位责任制，加强人员的管理。

（5）督促各种材料及时进场，并做好检验、实验和成品保护措施。

2.3项目技术负责人（1）实施总公司的质量方针和目标，认真贯彻国家有关的规范规程。

（2）组织审查施工图纸和制定各种施工方案，并检查项目部的落实情况。

（3）检查项目部各项技术交底是否具有可行性、针对性、先进性和可操作性。

（4）及时解决施工中出现的技术质量问题。

（5）组织实施施工组织设计和施工方案，组织落实施工管理的各项措施。

（6）在施工技术、工程质量等方面负主要责任，向项目经理负责。

（7）及时和甲方、监理、设计保持联系，做好信息反馈工作。

2.4质安部（1）对施工过程进行质量预控和监控，组织质量检查和不定期的抽查。

（2）负责组织材料的检验，不合格材料严禁进入施工现场。

2.5供应部负责市场调查，材料采购供应，施工机具和设备的租赁等工作，对材料质量负直接责任。

施工总平面布置原则、依据及说明

施工总平面布置原则、依据及说明施工总平面布置原则、依据及说明一、总平面布置原则及依据1、依据本工程的地形、地质条件及现场实际条件，进行本工程施工场地的总平面布置。

2、在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，保证各施工时段内的施工均能正常有序进行。

同时尽量少占耕地，对施工区及四周环境进行有效的保护。

3、临建设施布置原则上力求合理、紧凑、厉行节约、经济有用，方便管理，保证施工期间各项工程能合理有序，安全高效地施工。

4、本工程现场四周道路完善畅通，室外材料临时堆放场地开阔，施工用临时水电管路齐备可用。

5、幕墙装饰工程的机具、设备使用一般均可随着工程进展中实际状况的改变进行调整、迁移，但在开工初进行合理的临时布置，可以减少施工过程产生不必要的间歇和产生工料的浪费。

6、为了保证本工程的施工质量及施工工期按合同要求圆满完成，保证业主能如期使用，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，我公司必须要设置办公室、仓库及现场制作工棚，选择合适可用的地方设立项目经理部。

7、将施工区与办公区分开，确保不影响招标人正常办公。

并在进场前与业主、监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提升工作效率。

8、我公司自行在场外设置临时食宿场所。

9、本工程施工现场平面布置原则如下：9.1在确保施工顺利进行的前提下尽量少占施工用地〔1〕材料堆放及加工场地应现场实际状况尽量设置在建筑物内。

〔2〕少占施工用地。

关于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。

〔3〕为了减少施工场地，我公司采用了一些技术措施予以解决。

例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；关于可场外加工的构件采纳场外加工方式等等。

9.2在确保工程顺利进行的前提下尽量减少临时设施的用量对必须配置的临时设施，应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。

临时水电系统的选择应使管网线路的长度为最短等。

A6施工总平面图含文字说明

A6施工总平面图含文字说明总平面图一、临时设施规划依据和指导思想1、本项目临时设施规划以我公司承担工程的施工范围和相关要求进行的。

暂设工程规划的主要依据为：（1）根据我公司在本工程中所承担的工程量和计划在施工过程中投入的人力、物力、机具设备以及所采取的重大技术措施和方案。

（2）根据建设单位对施工用地的统一规划现有的可用资源的具体情况。

（3）根据本工程施工总体规划的安排。

2、临时设施规划和实施指导思想本工程暂设工程的规划和实施，以满足施工生产和生活的需要为原则，在力求节约的前提下，以推行工厂化施工，加大周转效益，推行新技术和搞好现场文明施工，保证工程质量，保障职工的工作和生活的安全与方便为暂设工程规划和实施的指导思想。

在规划和实施过程中，力求快速、安全和适用，严格控制暂设规模和建筑标准以及总体投资的费用，严把质量关，以少花钱多办事、办好事为宗旨，以快速形成生活、生产能力，提高投资效益为目的。

加强组织、协调、管理，做到生产设施安全可靠，生活设施文明、方便。

二、施工现场总体布置构想1、布置原则总平面布置合理的与否，将直接影响全部施工过程的快慢和安全文明，并体现出施工管理的水平，为保证现场施工能顺利进行，并能结合现有的实际情况，确保平面原则如下：（1）满意各个施工阶段的施工要求（2）各阶段的施工布置尽量能统一，不产生多次拆、搭或易地重建。

（3）在满意施工的条件下，尽量节约施工用地。

（4）在满意施工需求的安全文明施工的前提下，尽量削减临时扶植的投资。

（5）材料堆放和加工棚尽量设置合理，减少场内二次搬运。

（6）符合施工场地内的卫生、安全、消防的规范。

（7）符合施工厂地内的用电、用水规范，合理布置，满意施工要求后尽量以节约为原则。

2、临时设施、供电、供水、堆放布置方案现场临时供电、临时供水、办公室及糊口等用房、门卫、食堂、职工宿舍、办公用房、钢筋加工及堆放场、木匠及模板堆放场、搅拌机等布置位置如下。

（1）现场临时供电线路利用甲方施工现场提供的电源，架设专用配电箱，采用集中管理。

施工平面布置图及布置说明

施工平面布置图及布置说明1.1施工现场平面布置原则根据本工程招标文件规定，并针对本工程实际现场施工及进度要求进行相应的施工平面布置，场地较小，对施工场地合理布置，具体原则是：1、首先要保证施工区与一期住宅区及北边天骄超市的完全隔开，人流车流完全隔离，保证互不干扰，新增设临时建筑和材料堆放场地，要不影响今后施工，根据各施工阶段情况，合理布置施工道路，保证材料运输道路通畅，施工方便。

2、充分利用甲方在天骄超市侧已修建的三层楼房，不足部分就地解决。

3、根据不同施工阶段重点，各阶段总平面布置作适当调整，使其与各时期的施工重点相适应。

4、中小型机械的布置要处于安全环境中，要避开高空物体打击的范围。

5、材料堆放尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。

6、临电电源、电线敷设避开人员流量大的楼梯及安全出口，以及容易被坠落物打击的范围，电线尽量采用暗敷方式。

1.2现场施工总平面布置1.2.1现场施工布置和临时办公的布置尽可能地利用已建的临时设施，不足部分按其使用要求适当补充，总平面布置图见附图。

根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。

1、临时办公室：利用基地北侧前期已建的的三层圆弧建筑的二、三层作为现场临时办公室，业主办公室、会议室，监理办公室设于二层，总承包方办公室布置于三层。

总承包方办公室包括项目经理室、技术总负责人室、安装项目经理部、财务组、项目和约组、技术组、机电安装组、质量管理组、安全管理组、施工管理组。

2、工人住宿：利用基地北侧前期已建的的三层条形建筑的二、三层做职工宿舍。

一层部分设职工食堂。

1.2.2现场出入口及道路根据施工现场现有布置的情况，在正对现有河北大道侧布置了大门，并且设置警卫室，是材料以及人员的主要入口。

按照文明工地的要求，对于重载车道，道路采用C20混凝土建筑，铺设©14@200钢筋网，道路混凝土厚20cm，下铺10cm道渣。

办公楼结构平面布置

办公楼结构平面布置根据该办公楼的建筑功能要求和框架剪力墙结构体系的要求，进行了建筑平面和结构平面布置。

各层建筑平面布置如图.3.1，结构平面布置如图.3.2所示。

图3.1 建筑平面布置图图3.2 结构平面布置图3.1．本计算书梁、柱、墙命名规则如下：①梁命名：纵向轴线号+横向轴线号。

例如：梁“AB2”表示A、B轴线间位于2轴线上的梁段。

②柱命名：纵向轴线号+横向轴线号。

例如：柱“B3”表示交于B轴线和2轴线上的柱。

③墙命名：在图二.3.1中标出。

例如：横向剪力墙：HW1，纵向剪力墙：ZW1，ZW2等等。

④板命名：在图二.3.1中标出。

例如：B1，B2等等。

3.2.梁、柱、墙、板截面尺寸3.2.1.梁截面梁截面高度一般为，宽度一般为。

以梁BE1为例：，故取。

，故取。

为了便于计算，故整个结构使用统一的梁截面1～12层：所有梁截面均为。

3.2.2.柱截面按轴压比初步估算框架柱截面尺寸，按如下公式计算：以一层柱A1为例：：竖向荷载分项系数（包含活荷载），取1.25；:每个楼层单位面积的竖向荷载标准值，按《混凝土高规》取14;：柱一层的受荷面积，取11.12；：柱承受荷载的楼层数，取12；：考虑水平荷载产生的附加系数，取1.10；：柱轴力增大系数，角柱取1.20；：柱由框架梁与剪力墙连接时的柱轴力折减系数，取0.80；：框架柱的轴压比限值，取0.90：混凝土抗压强度设计值，取19.10；，故取1～12层柱截面为。

为了便于计算，故整个结构使用统一的梁截面1～12层：所有柱截面均为。

3.2.3.墙截面根据初步估算，1-6层采用300厚的墙，7-12层采用250厚的墙3.2.4.板截面该办公楼中所有的楼板均为双向板。

双向板板厚一般取，为双向板的短向跨度，一般取。

故：楼板厚度取，楼面板厚度取。

3.3荷载标准值3.3.1屋面（不上人）永久荷载标准值20厚1:3水泥砂浆面层 20×0.02=0.40KN/m² 10厚低标号砂浆隔离层 20×0.01=0.20KN/m² 4厚SBS改性沥青卷材 0.045KN/m² 20厚1:3水泥砂浆找平层 20×0.02=0.40KN/m²70厚聚苯乙烯泡沫塑料板 0.5×0.07=0.035KN/m²30厚LC5.0轻集料2％找坡层 11×0.03=0.33KN/m² 120厚钢筋混凝土屋面板 25×0.12=3.00KN/m²V型轻型龙骨吊顶 0.25KN/m²合计 4.66KN/m²3.3.2女儿墙永久荷载标准值1.2m高，上80mm下100mm，混凝土材料， 25×1.2×0.09=2.70 KN/m²3.3.3楼面永久荷载标准值10厚地砖，干水泥擦缝 24×0.01=0.24KN/m²20厚1:3干硬性水泥砂浆结合层，表面撒水泥粉 20×0.02=0.40KN/m²水泥浆一道（内掺建筑胶）忽略 100厚钢筋混凝土楼板 25×0.10=2.50KN/m² V型轻型龙骨吊顶 0.35KN/m²合计 3.50KN/m²3.3.4外墙永久荷载标准值①外墙面：3厚专用聚合物砂浆底面刮糙9厚1:3专用水泥砂浆打底扫毛6厚1:2.5水泥砂浆找平2厚复层建筑涂料（总计20厚，按水泥砂浆容重估算）合计 20×0.02=0.40KN/m²②墙体： 200厚蒸压粉煤灰加气混凝土砌块 5.5×0.2=1.10KN/m²③内墙面： 3厚外加剂专用砂浆打底刮糙8厚1:1:6水泥石灰膏砂浆打底扫毛5厚1:0.5:2.5水泥石灰膏砂浆找平2厚溶剂型双组份聚氨酯涂料饰面（总计18厚，按水泥石灰膏砂浆容重估算）合计 17×0.018=0.31KN/m²总外墙永久荷载标准值（0.40+1.10+0.31）×3.0=5.43KN/m3.3.5内墙永久荷载标准值①墙面： 3厚外加剂专用砂浆打底刮糙（一侧） 8厚1:1:6水泥石灰膏砂浆打底扫毛5厚1:0.5:2.5水泥石灰膏砂浆找平2厚无机内墙涂料饰面（总计18厚，按水泥石灰膏砂浆容重估算）合计 17×0.018=0.31KN/m²墙体：200厚蒸压粉煤灰加气混凝土砌块 5.5×0.2=1.10KN/m²总内墙永久荷载标准值（1.10+0.31×2）×3.0=5.16KN/m3.3.6卫生间、楼梯间和门窗永久荷载标准值卫生间：10厚防滑地砖，干水泥擦缝 24×0.01=0.2420厚1:3干硬性水泥砂浆结合层，表面撒水泥粉 20×0.02=0.4015厚混合砂浆隔离层 17×0.015=0.2552厚聚氨酯防水涂膜二度，四周卷起高于楼面基层500mm 0.00520厚1:3水泥砂浆找平层 20×0.02=0.40最薄处20厚1:3水泥砂浆找坡 20×0.02=0.40120厚钢筋混凝土楼板 25×0.12=3.0蹲位折减荷载（考虑局部20厚炉渣填高） 1.50KN/m²合计 6.2KN/m²楼梯间： 8.00KN/m²木门： 0.20KN/m²铝合金窗： 0.40KN/m²3.3.7活荷载①屋面：不上人屋面均布活荷载 0.50电梯机房均布活荷载 7.00②楼面：一般房间均布活荷载 2.00卫生间、走廊均布活荷载 2.50楼梯、电梯前室均布活荷载 3.50。

施工总平面图布置图及说明

1 施工总平面图布置图及说明1.1布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。

1.2布置要求1.2.1现场围挡1、工程施工现场周边设置连续、密闭的围挡。

2、围挡高度2.0米。

采用砖砌、留垛、设变形缝。

3、围挡的宣传策划统一制定要求或设计。

4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。

5、施工作业区、材料堆放区与生活办公区间应相互分开。

隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。

1.2.2施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。

2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。

标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。

3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。

4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。

并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。

5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。

1.2.3作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。

工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：（1）主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。

（2）施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。

施工总平面图布置图及说明

施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。

施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。

第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。

其设计依据如下:1.招标文件及承包合同文件。

2.各种资料, 可以分为建设地区的原始资料和设计资料两类。

⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。

如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。

②建设地域的竖向设计资料和土方平衡图。

用来解决水、电管线的布置和土方的填挖及弃土、取土位置。

③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。

用来决定临时建筑及设施所需面积及其空间位置。

⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。

3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。

4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。

某办公楼工程施工平面布置图

某办公楼工程施工平面布置图第一节施工现场平面布置原则本工程位于XX市**区**************,地势基本平坦、宽阔。

现场平面布置应充分考虑周边环境因素及施工需要，布置时应遵循原则如下：1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。

2、充分考虑文明施工及环保要求，并符合安全规定，各种设施布置必须符合XX 市及广东省安全文明施工的相关要求。

并且在布置临时设施时，要注意保护现有的树木及绿地，在临建中也要有绿化布置。

3、在平面布置中应充分考虑好大型施工机械设备的布置、现场办公、道路交通、材料周转临时堆放场地等的优化合理布置。

4、材料堆放应尽量设在垂直运输机械附近，以减少发生二次搬运。

中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。

5、临电电源、电线敷设要避开人员流量大的安全出口，以及容易被坠落物体打击的范围，为避让市政管线施工，现场临电电缆采用架空方式。

6、施工期间制定详细周密的材料供应计划，计划细化到每周、每天、每个时段，设专职调度员负责进场材料的统一调度和规划，以便对大型机具的使用统筹安排。

对施工现场进行动态管理，及时合理地调整和分配场地。

7、在施工现场东、西区北侧各有一个生活区，对工人生活区实行全封闭式管理。

第一节现场平面布置1、塔吊、井字架布置(1)本工程垂直运输主要采用QTZ-80型塔吊，半径50m,其起重性能为最大吊重8t,最小1.6t。

除了土建施工的垂直运输外，材料的装卸考虑汽车吊配合，因此再考虑3台汽车吊配合。

在结构施工阶段现场设置2台人货电梯及1台快速井架，以保证施工材料垂直运输的需要。

井字架和塔吊布置详见总平面图。

(2)安装塔吊直接落在地面上，因此进场后应及时进行塔吊基础的设计和安装方案的制定。

2、混凝土输送泵现场共配备1台混凝土地泵，混凝土地泵布置在建筑物附近。

3、材料堆场现场场地宽阔，可以利用现场四周的空场地做钢筋模板等临时材料的堆场，钢筋及模板主要加工场地也设置在现场。

施工总平面布置图说明书

施工总平面布置图说明书第一节施工现场布置根据场地的条件和工程的主要工程量分布，本着保证安全生产、文明施工、合理组织交通运输，提高施工质量，满足建设单位对文明施工、消防、安全、环保、防火要求，在建设单位规定的区域内布置.1、场地围墙采用彩钢板做围护，且每3米砌筑370mm*500mm砖柱作支撑。

场区道路边上设置企业文化、样板标准展示区.厂区设置一个施工大门,设置在东北侧，主要作为建筑材料运输。

项目部办公区及工人生活区位于现场东南方向300米处。

2、办公、生活区内布置:办公区和生活区地面采用混凝土硬化，相互独立，各自封闭管理各自派专人管理，且专人打扫.（1）办公区设置：旗台；教育宣传栏：工程概况，管理人员名单及监督电话，安全生产，安全专栏两副，消防保卫，危险源识别图，施工现场总平面图,施工进度图;消防器具台；中间设置花池;临时停车场.具体位置见总平面布置图。

（2）具体办公区职能区域划分详见临建平面图。

3、生产区的布置：现场设钢筋加工棚及材料堆放区、模板加工棚及材料堆放区、周转材料堆放，搅拌站，水泥、砂子及石子堆放；水池等各两个，且考虑到钢筋、木工加工区等材料运输量大的方面，尽量将其位置布置在塔吊附近。

加工场地，砂，石堆放地面以及临时道路全部采用混凝土硬化地面。

具体位置见施工总平面布置图.4 施工阶段:±0.00以上工程施工阶段：钢筋、模板加工场地及堆放场地均置在规划区，在塔吊吊装范围内，详见总平面布置图。

第二节运输设备1根据现场情况及本工程的设计特点，最大限度减少场地内运输,减少材料二次搬运.各种材料按计划分期分批进场,堆放的位置尽量靠近使用地点尽量设置在垂直运输机械覆盖范围内,共布置两台臂长50m 附着式塔吊，两台施工电梯，其它水平运输配备，铲车，汽车、四轮翻斗车、手推车等。

2 塔吊主要解决材料、周转材料、机具运输及配合浇筑砼，3施工电梯主要解决砌砖抹灰材料的运输，具体位置详见施工总平面布置图。

办公大楼装饰工程施工平面布置图

办公大楼装饰工程施工平面布置图办公大楼装饰工程施工平面布置图提要：普通材料仓库：该仓库考虑储存木材、龙骨、复合板、轻钢等材料，各种材料根据不同的堆放要求在仓库内进行合理立体化堆放自办公大楼装饰工程施工平面布置图第一节施工现场材料堆放和垂直运输本工程业主没有提供专用电梯用于垂直运输,全部的材料、设备必须经楼梯人工搬运，为方便运输，在楼梯口处布置材料集散场地三个专用场地。

其中一个用于面砖、木材、石材等较贵重，量少的材料，材料进场后立即组织人员，根据需要搬运到各个楼层。

另一个用于堆放砂，石等材料，根据需要随时运取。

第三个是建筑垃圾堆放场，每天工完场清后，将垃圾运到指定交场地，足一车后运出现场。

详见施工总平面布置图。

第二节库房及加工场地的布置根据施工现场实际情况，部分材料按施工进度计划要求需求数量，合理安排，运输到各需要楼层，因施工场地比较开阔，施工装饰比较简单，在每层设置小型临时加工场及在三层设置工地临时办公室，易燃品仓库。

具体布置详见各层施工平面布置图。

第三节现场临时设施布置根据业主指定生活区域布置现场办公室、宿舍、浴室。

在施工现场平均100平方米范围布置一处消防设施：在楼梯边、管龙井、预留洞、夹层等处设置扣件式钢管临时扶手等安全设施。

由于施工总面积较大，又比较分散，所布置的临时设施不宜过多过大，尽量减少占用面积，加快施工速度。

1.普通材料仓库：该仓库考虑储存木材、龙骨、复合板、轻钢等材料，各种材料根据不同的堆放要求在仓库内进行合理立体化堆放。

仓库内将易毁损材料单独集中堆放，容易受潮影响质量的材料堆放时采用金属架架高，材料入口和出口分开，方便材料搬运和领用。

仓库内金属材料架和金属梯脚采用专用红色抗静电塑料脚垫。

2.易燃易爆材料仓库：主要存储油漆、胶水等易燃易爆材料。

根据危险品仓库管理条例规定，我公司将在仓库内材料铁架上连接地线，防止静电火花：仓库内采用低压防爆灯和防爆插座；门口设置泡沫灭火器、砂箱等消防器材；设置温度计等安全监控设施。
