机械设计复习思考题

机械设计复习思考题

复习思考题
39. 今有材料和热处理方式完全相同的两对标准齿轮,将它 今有材料和热处理方式完全相同的两对标准齿轮, 们用于完全相同的工况下,两对齿轮的参数如下: 们用于完全相同的工况下,两对齿轮的参数如下: Ⅰ. Z1=20 Z2=80 m=4 b=60; ; Ⅱ. Z1=32 Z2=128 m=2.5 b=60。 。 问:在高速闭式传动工况下,哪一对齿轮更好些? 在高速闭式传动工况下,哪一对齿轮更好些? 从制造角度讲,哪一对齿轮更经济些? 从制造角度讲,哪一对齿轮更经济些? 40. 怎样判定斜齿轮传动、蜗杆传动作用力三分量的方向? 怎样判定斜齿轮传动、蜗杆传动作用力三分量的方向? 41. 若一根轴上装有两个斜齿轮(一个主动,一个从动), 若一根轴上装有两个斜齿轮(一个主动,一个从动), 要使两个斜齿轮的轴向力相互抵消一些, 要使两个斜齿轮的轴向力相互抵消一些,两个齿轮的螺 旋线方向应该怎样?要使两齿轮的轴向力完全抵消, 旋线方向应该怎样?要使两齿轮的轴向力完全抵消,则 它们的螺旋角应满足什么关系? 它们的螺旋角应满足什么关系? 42. 蜗杆传动有哪些特点?对蜗杆蜗轮副的材料组合有哪些 蜗杆传动有哪些特点? 要求? 要求?
复习思考题
26. V带截面的楔角都是 o,为什么随着带轮计算直径的减 带截面的楔角都是40 带截面的楔角都是 小轮槽的楔角要小于40 小轮槽的楔角要小于 o呢? 27. 为什么 带带轮的最小直径要取决于带的型号? 为什么V带带轮的最小直径要取决于带的型号 带带轮的最小直径要取决于带的型号? 28. 试根据理论公式分析:影响带传动传递功率大小的因素 试根据理论公式分析: 有哪些?他们是怎样影响带传动的传递功率的? 有哪些?他们是怎样影响带传动的传递功率的? 29. 带传动为什麽会存在弹性滑动?该现象能避免吗?带传 带传动为什麽会存在弹性滑动?该现象能避免吗? 动在什么情况下会出现打滑?若出现打滑, 动在什么情况下会出现打滑?若出现打滑,则打滑首先 出现在何处?若出现断带的情况,带应在何处断? 出现在何处?若出现断带的情况,带应在何处断? 30. 带传动的设计准则是什么? 带传动的设计准则是什么? 31. 设计 带传动时,带速太低或太高有什么不好? 设计V带传动时 带速太低或太高有什么不好? 带传动时, 32. 今有一 带传动,要求传递的功率一定,但工作时有两 今有一V带传动 要求传递的功率一定, 带传动, 种转速( )。问 种转速(960rpm、1440rpm)。问:设计该带传动应哪 、 )。 一个转速设计?为什么? 一个转速设计?为什么?

机械设计思考题

机械设计思考题

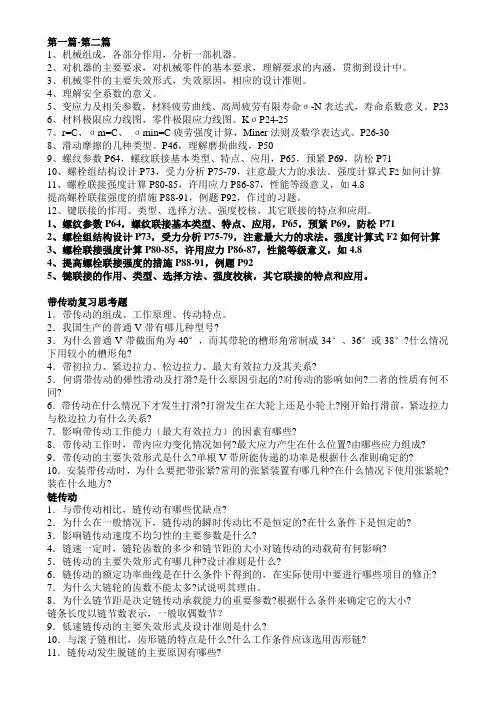

第一篇-第二篇1、机械组成,各部分作用,分析一部机器。

2、对机器的主要要求,对机械零件的基本要求,理解要求的内涵,贯彻到设计中。

3、机械零件的主要失效形式,失效原因,相应的设计准则。

4、理解安全系数的意义。

5、变应力及相关参数,材料疲劳曲线、高周疲劳有限寿命σ-N表达式,寿命系数意义。

P236、材料极限应力线图,零件极限应力线图。

KσP24-257、r=C、σm=C、σmin=C疲劳强度计算,Miner法则及数学表达式。

P26-308、滑动摩擦的几种类型。

P46,理解磨损曲线,P509、螺纹参数P64,螺纹联接基本类型、特点、应用,P65,预紧P69,防松P7110、螺栓组结构设计P73,受力分析P75-79,注意最大力的求法。

强度计算式F2如何计算11、螺栓联接强度计算P80-85,许用应力P86-87,性能等级意义,如4.8提高螺栓联接强度的措施P88-91,例题P92,作过的习题。

12、键联接的作用、类型、选择方法、强度校核,其它联接的特点和应用。

1、螺纹参数P64,螺纹联接基本类型、特点、应用,P65,预紧P69,防松P712、螺栓组结构设计P73,受力分析P75-79,注意最大力的求法。

强度计算式F2如何计算3、螺栓联接强度计算P80-85,许用应力P86-87,性能等级意义,如4.84、提高螺栓联接强度的措施P88-91,例题P925、键联接的作用、类型、选择方法、强度校核,其它联接的特点和应用。

带传动复习思考题1.带传动的组成、工作原理、传动特点。

2.我国生产的普通V带有哪几种型号?3.为什么普通V带截面角为40°,而其带轮的槽形角常制成34°、36°或38°?什么情况下用较小的槽形角?4.带初拉力、紧边拉力、松边拉力、最大有效拉力及其关系?5.何谓带传动的弹性滑动及打滑?是什么原因引起的?对传动的影响如何?二者的性质有何不同?6.带传动在什么情况下才发生打滑?打滑发生在大轮上还是小轮上?刚开始打滑前,紧边拉力与松边拉力有什么关系?7.影响带传动工作能力(最大有效拉力)的因素有哪些?8.带传动工作时,带内应力变化情况如何?最大应力产生在什么位置?由哪些应力组成? 9.带传动的主要失效形式是什么?单根V带所能传递的功率是根据什么准则确定的? 10.安装带传动时,为什么要把带张紧?常用的张紧装置有哪几种?在什么情况下使用张紧轮?装在什么地方?链传动1.与带传动相比,链传动有哪些优缺点?2.为什么在一般情况下,链传动的瞬时传动比不是恒定的?在什么条件下是恒定的?3.影响链传动速度不均匀性的主要参数是什么?4.链速一定时,链轮齿数的多少和链节距的大小对链传动的动载荷有何影响?5.链传动的主要失效形式有哪几种?设计准则是什么?6.链传动的额定功率曲线是在什么条件下得到的,在实际使用中要进行哪些项目的修正? 7.为什么大链轮的齿数不能太多?试说明其理由。

机械设计 分析与思考 简答题专用 参考机械设计第四版和第八版

机械设计 分析与思考 简答题专用 参考机械设计第四版和第八版

第一章 机械设计概论第二章 机械零件的工作能力和计算准则二、分析与思考题1、机械设计的基本要求包括哪些方面?答:功能要求;安全可靠性要求;经济性;其他要求2、机械设计的一般程序如何?答:设计任务→调查研究→开发计划书→实验研究→技术设计→样机试制→样机试验→技术经济评价→生产设计→小批试制→正式投产→销售服务3、对机械零件设计有哪些一般步骤?答:1、选择零件类型、结构;2、计算零件上的载荷;3、选择零件的材料;4、确定计算准则;5、理论设计计算;6、结构设计;7、校核计算;8、绘制零件工作图;9、编写计算说明书及有关技术文件,其中步骤4对零件尺寸的确定起决定性的作用。

4、对机械零件设计有哪些常用计算准则?答:强度准则;刚度准则;寿命准则;振动稳定性准则;可靠性准则。

5、什么是机械零件的失效?机械零件可能的失效形式主要有哪些?答:机械零件丧失工作能力或达不到设计要求性能时,称为失效。

常见失效形式有:因强度不足而断裂;过大的弹性变形或塑性变形;摩擦表面的过度磨损、打滑或过热;连接松动;压力容器、管道等得泄露;运动精度达不到要求等。

6 、什么是零件的工作能力?什么是零件的承载能力?答:零件不发生失效时的安全工作限度称为工作能力;对载荷而言的工作能力称为承载能力。

7、什么是静载荷、变载荷、名义载荷、计算载荷?什么是静应力和变应力?答:不随时间变化或变化缓慢的载荷称为静载荷;随时间作周期性变化或非周期性变化的载荷称为变载荷;在稳定和理想的工作条件下,作用在零件上的载荷称为名义载荷;再设计计算中,常把载荷分为名义载荷和计算载荷,计算载荷等于名义载荷乘以载荷系数K。

8、什么是变应力的应力比r ?静应力、脉动循环变应力和对称循环变应力的r 值各是多少?答:最小应力与最大应力之比称为变应力的循环特性r。

静应力r=1;脉动循环变应力r=0;对称循环变应力r=-1.9、图示各应力随时间变化的图形分别表示什么类型的应力?它们的应力比分别是多少?10 、什么是零件的工作应力、计算应力、极限应力和许用应力?答:材料发生形变时内部产生了大小相等但方向相反的反作用力抵抗外力,定义单位面积上的这种反作用力为工作应力;根据计算载荷求的应力称为计算应力;工作的时候,工件被破坏的应力值,称为零件的极限应力;机械设计中允许零件或构件承受的最大应力值称为许用应力;11、在静应力下工作的零件其失效形式有哪些?用塑性材料制造的零件和用脆性材料、低塑性材料制造的零件,其极限应力各应是什么?答:静应力时零件的主要失效形式:塑性变形、断裂;脆性材料的极限应力为B (强度极限);塑性材料的极限应力为s σ(屈服极限)12、如图所示,各轴均受静载荷的作用,试判断零件上A 点的应力是静应力还是变应力,并确定应力循环特性r 的大小或范围。

机械设计的思考题

机械设计的思考题

思考题一、单项选择题(从给出的A、B、C、D中选一个答案)1 当螺纹公称直径、牙型角、螺纹线数相同时,细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形,这是因为三角形螺纹。

A. 牙根强度高,自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定,则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹,主要要求连接可靠,自锁性能好,故常选用。

A. 升角小,单线三角形螺纹B. 升角大,双线三角形螺纹C. 升角小,单线梯形螺纹D. 升角大,双线矩形螺纹5 用于薄壁零件连接的螺纹,应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 在下列四种具有相同公称直径和螺距,并采用相同配对材料的传动螺旋副中,传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副7 在螺栓连接中,有时在一个螺栓上采用双螺母,其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力8 在同一螺栓组中,螺栓的材料、直径和长度均应相同,这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本9 螺栓的材料性能等级标成6.8级,其数字6.8代表。

A. 对螺栓材料的强度要求B. 对螺栓的制造精度要求C. 对螺栓材料的刚度要求D. 对螺栓材料的耐腐蚀性要求10 不控制预紧力时,螺栓的安全系数选择与其直径有关,是因为。

A. 直径小,易过载B. 直径小,不易控制预紧力C. 直径大,材料缺陷多D. 直径大,安全11 在螺栓连接设计中,若被连接件为铸件,则有时在螺栓孔处制作沉头座孔或凸台,其目的是。

A. 避免螺栓受附加弯曲应力作用B. 便于安装C. 为安置防松装置D. 为避免螺栓受拉力过大12 为了不过于严重削弱轴和轮毂的强度,两个切向键最好布置成。

《机械设计》复习思考题 解答

《机械设计》复习思考题 解答

机械零件的强度复习思考题1、静应力与变应力的区别?静应力与变应力下零件的强度计算有何不同?静应力只受静载荷作用而变应力则可能受到静载荷作用也可能受到动载荷作用静应力:1)脆性材料取抗拉强度极限2)塑性材料取屈服极限变应力:均取疲劳极限2、稳定循环变应力的种类有哪些?画出其应力变化曲线,并分别写出最大应力σmax、最小应力σmin、平均应力σm、应力幅σa与应力循环特性γ的表达式。

静应力,非对称循环应力,对称循环应力,脉动循环应力3、静应力是否一定由静载荷产生?变应力是否一定由变载荷产生?是;不一定4、机械零件疲劳破坏的特征有哪些?机械零件疲劳强度与哪些因素有关?整体断裂,表面破坏,变形量过大,破坏正常工作中引起的失效应力集中,尺寸大小,表面状态5、如何由σ-1、σ0和σs三个试验数据作出材料的简化极限应力图?以σ-1、在y轴上确定点A,以σs在x轴上确定点C,定坐标点B (σ0/2,σ0/2),连接AB两点作直线,过C点作与OC成45°角的直线交线AB于点E就可以得到简化的极限应力图6、相对于材料,影响机械零件疲劳强度的主要因素有哪些?综合影响因素Kσ的表达式为何?如何作零件的简化极限应力图?1应力集中,尺寸大小,表面状态(K)=σ-1/σ-1eσ-1材料对称循环弯曲疲劳极限σ-1e零件对称循环弯曲疲劳极限7、应力集中、零件尺寸和表面状态是否对零件的平均应力σm和应力幅均有影响?有8、按Hertz(接触应力)公式,两球体和圆柱体接触时的接触强度与哪些因素有关?作用于接触面上的总压力,初始接触线长度,初始接触线处的曲率半径,材料泊松比,材料的弹性模量9.何谓机械零件的失效?何谓机械零件的工作能力?零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效;在一定的使用寿命时间内零件的各性能可以满足机械工作的各项要求的能力。

10.机械零件常用的计算准则有哪些?强度刚度寿命振动稳定性可靠性11、在静强度条件下,塑性材料的极限应力是___屈服极限应力_______;而脆性材料的极限应力是______抗拉极限应力_____。

《机械设计》教材讨论题、思考题及习题(有答案).docx

《机械设计》教材讨论题、思考题及习题(有答案).docx

《机械设计》教材讨论题、思考题及习题绪论讨论题0-1就文中的三个实例分析每部机器,哪部分为原动部分、传动部分和执行部分?分别分析它们是否满足机器的三个特征?并从中举例说明机构、机械零件及构件的含义。

思考题0-1什么是机器?什么是机构?它们各有何特征?一台完整的机器由哪几部分组成?并举例说明。

0-2什么是机械零件、通用零件、专用零件、部件、标准件?指出下列零件各属于哪一类:螺栓,齿轮,轴,曲轴,汽门弹簧,轧根,飞机螺旋桨,汽轮机叶片,滑动轴承,滚动轴承,联轴器。

0-3本课程研究的对象和主要内容是什么?0-4本课程的性质与任务是什么?和前面学过的课程相比较,本课程有什么特点?第一章机械零件设计的基础知识及设计方法简介思考题1-1机械设计的内容和一般程序是什么?1-2机械零件常规设计计算方法有哪几种?各使用于何种情况?1-3机械零件应满足哪些基本要求?设计的一般步骤是什么?1-4机械零件的主要失效形式有哪些?什么是机械零件的工作能力?工作能力准则有哪些?1-5合理地选择许用安全系数有何重要意义?影响许用安全系数的因素有哪些?设计时应如何选择?1-6作用在机械零件上的载荷有几种类型?何谓静载荷、变载荷、名义载荷和计算载荷?1-7作用在机械零件中的应力有哪几种类型?何谓静应力、变应力?静载荷能否产生变应力?1-8何谓材料的疲劳极限、疲劳曲线、金属材料的疲劳曲线分成哪几种类型?各有何特点?指出疲劳曲线的有限寿命区和无限寿命区,并写出有限寿命区疲劳曲线方程,材料试件的有限寿命疲劳极限SN如何计算?说明寿命系数K N的意义。

1-9材料的极限应力图是如何作出的?简化极限应力图又是如何作出的?它有何用途?1-10影响零件疲劳强度的主要因素有哪些?零件的简化极限应力图与材料试件的简化极限应力图有何不同?如何应用?1-11表面接触疲劳点蚀是如何产生的?根据赫兹公式(Hertz),接触带上的最大接触应力应如何计算?说明赫兹公式中各参数的含义。

机械设计期末考试 思考题

机械设计期末考试 思考题

机械设计思考题第一章绪论1、一个机械系统一般包含机械结构系统、驱动动力系统、检测与控制系统。

2、一台机器的机械结构总是由一些机构组成的,每个机构又是由若干零件组成的。

有些零件是在各种机器中常用的,称之为通用零件。

有些零件只有在特定的机器中才用到,称之为专用零件。

3、机械设计课程中“设计”的含义是指机械装置的实体设计,涉及零件的应力,强度的分析计算,材料的选择、结构设计,考虑加工工艺性、标准化以及经济性、环境保护等。

第二章机械设计总论1、一部机器的质量基本上决定于设计质量,机器的设计阶段是决定机器好坏的关键。

12、设计机器的一般程序:计划阶段、方案设计阶段、技术设计阶段、技术文件编制阶段。

3、对机器都要提出的基本要求:使用功能要求、经济性要求、劳动保护要求、可靠性要求、其它专用要求。

4、机械零件常见的失效形式有:整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

5、机器的零件满足以下要求:(1)避免在预定寿命期内失效的要求,应保证零件有足够的强度、刚度、寿命。

(2)结构工艺性要求,设计的结构应便于加工和装配。

(3)经济性要求,零件应有合理的生产加工和使用维护的成本。

(4)质量小的要求,质量小则可节约材料,质量小则灵活、轻便。

(5)可靠性要求,应降低零件发生故障的可能性(概率)。

6、机械零件的设计准则(1)强度准则,确保零件不发生断裂破坏或过大的塑性变形,是最基本的设计准则。

(2)刚度准则,确保零件不发生过大的弹性变形。

(3)寿命准则,通常与零件的疲劳、磨损、腐蚀相关。

(4)振动稳定性准则,高速运转机械的设计应注重此项准则。

(5)可靠性准则,当计及随机因素影响时,仍应确保上述各项准则。

7、于机械设计有关的标准主要有:国际标准、国家标准、行业标准、企业标准等。

8、机械零件的设计准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

9、零件的表面经淬火,渗氮,喷丸,滚子碾压等处理后,其疲劳强度_______。

机设复习思考题

机设复习思考题

第三章 机械零件的强度复习思考题1、单向稳定循环变应力的种类有哪些?2、分别写出最大应力σmax 、最小应力σmin 、应力循环特性γ的表达式。

3、综合影响因素K σ的表达式为何?如何作零件的简化极限应力图?4、机械零件疲劳破坏的特征有哪些?5、如何由σ-1、σ0和σs 三个试验数据作出材料的简化极限应力图?习题1.某材料的对称循环弯曲疲劳极限1801=-σMPa 。

取循环基数N 0=5×106,m =9,试求循环次数N 分别为7000、62000次时的有限寿命弯曲疲劳极限。

2.已知材料的机械性能为σs =260MPa ,σ-1=170MPa ,ψσ=0.2,试绘制此材料的简化根限应力线图。

3.圆轴轴肩处的尺寸为:D =54mm ,d =45mm ,r =3mm 。

如用上题中的材料,设其强度极限B =420MPa ,试绘制此零件的简化极限应力线图,零件的βσ=βq =1。

第五章 螺纹联接和螺旋传动复习思考题1、受横向转矩的螺栓组采用铰制孔时,每个螺栓所受的载荷是 。

①相等的;②与到几何中心距离成正比;③与到几何中心距离成反比;2、螺纹联接中摩擦防松、机械防松装置各有哪几种?(各举出二例)。

3、在受轴向载荷的紧螺栓强度计算公式][43.121σπσ≤=d Q ca ,Q 为 。

4、设计螺栓组时常把螺栓布置成轴对称的均匀的几何形状,这主要是为了 。

①美观;②受力最小;③联接方便;④接合面受力较均匀。

5、受轴向变载荷的普通螺栓联接的应力类型?可以采用什么措施减小螺栓的应力幅σa ?6、为什么大多数螺纹联接都要预紧?预紧力Q P 过小后果是什么?7、简述提高螺纹联接强度的四种措施:8、螺栓组受力分析的目的是什么,说明如何计算最大受载螺栓的载荷。

9、举二种常用螺纹联接的类型,并分别说明应用场合?10、螺旋传动有哪些类型?滚珠螺旋传动有何特点?习 题1.如图所示为某受轴向工作载荷的紧螺栓联接的载荷变形图:(1)当工作载荷为2000N 时,求螺栓所受总拉力及被联接件间残余预紧力。

机械设计终极版(有答案)

机械设计终极版(有答案)

机械设计终极版(有答案)页眉内容1第一篇一、复习思考题1.机器应具有什么特征?机器通常由哪三部分组成?各部分的功能是什么?2.什么叫零件?什么叫通用零件和专用零件?试各举二个实例。

3.设计机器时应满足哪些基本要求?试选取一台机器,分析设计时应满足的基本要求。

螺纹联接习题与参考答案一、单项选择题(从给出的A 、B 、C 、D 中选一个答案)1. 当螺纹公称直径、牙型角、螺纹线数相同时,细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A . 好B. 差C. 相同D. 不一定2. 用于连接的螺纹牙型为三角形,这是因为三角形螺纹。

A . 牙根强度高,自锁性能好B. 传动效率高 C. 防振性能好D. 自锁性能差3. 若螺纹的直径和螺旋副的摩擦因数一定,则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B . 升角和头数 C. 导程和牙形斜角D. 螺距和升角4. 对于连接用螺纹,主要要求连接可靠,自锁性能好,故常选用螺纹。

A . 升角小,单线三角形 B. 升角大,双线三角形 C. 升角小,单线梯形 D. 升角大,双线矩形5. 用于薄壁零件连接的螺纹,应采用。

A . 三角形细牙螺纹B. 梯形螺纹 C. 锯齿形螺纹 D. 多线的三角形粗牙螺纹6. 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时,该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D . 既可能受剪切,也可能受挤压作用7. 计算紧螺栓连接的拉伸强度时,考虑到拉伸与扭转的复合作用,应将拉伸载荷增加到原来的倍。

A. 1.1B . 1.3C. 1.25D. 0.38. 采用普通螺栓连接的凸缘联轴器,在传递转矩时,。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D . 螺栓受拉伸与扭转作用9. 在下列四种具有相同公称直径和螺距,并采用相同配对材料的传动螺旋副中,传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副 C . 双线矩形螺旋副D. 双线梯形螺旋副10. 在螺栓连接中,有时在一个螺栓上采用双螺母,其目的是。

机械设计复习思考题

机械设计复习思考题

机械设计复习思考题(总7页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计复习思考题齿轮、蜗杆蜗轮1.一对相互啮合的圆柱齿轮,通常小齿轮宽度比大齿轮宽5-10mm,目的是。

2.蜗轮轮齿磨损严重是由于的缘故。

3.齿轮的齿面点蚀首先发生在,用提高的方法可以提高齿轮的抗点蚀能力。

4.蜗杆传动的材料配对为钢制蜗杆和青铜蜗轮,则在动力传动中应该由的强度来决定蜗杆传动的承载能力。

A.蜗杆B.蜗轮C.蜗杆和蜗轮D.蜗杆或蜗轮5.什么样的蜗杆传动需要进行热平衡的计算,原因是。

6.闭式软齿面齿轮传动的主要失效形式是,设计时通常先进行的计算。

7.齿轮的主要失效形式有。

8.渐开线切齿方法按原理可分为两种。

9.蜗杆蜗轮传动中,其传动比i的计算错误的是。

=n1/n2 B. i=Z2/Z1 C. i=d2/d110.一对渐开线圆柱齿轮传动,其大小齿轮的分度圆直径不同,小齿轮1齿面硬度较高,则大小齿轮的齿面接触应力H1与H2关系为___________。

A.接触应力H1>H2B.接触应力H1=H2C.接触应力H1<H211. 在圆锥齿轮和圆柱齿轮的二级传动机构中,通常将圆锥齿轮安排在。

A.高速级 B.低速级 C.都可以12.对于齿面硬度HB<350的闭式软齿面齿轮传动,设计时一般。

A.先按齿面接触疲劳强度计算B.先按弯曲疲劳强度计算C.先按磨损条件计算D.先按胶合条件计算13.蜗杆传动的总效率包括啮合效率,效率和效率,其中起最主要作用的是效率。

14.对闭式蜗杆传动进行热平衡计算,其主要目的是_________。

A. 防止润滑受热后外溢,造成环境污染B.防止润滑油温度过高润滑条件恶化n C.防止蜗轮材料在高温下力学性能下降 D.防止蜗轮蜗杆发生热变形后正确啮合受到破坏15.蜗杆传动的主要失效形式有____ ____,__________,______________,____________。

机械设计思考题集

机械设计思考题集

机械设计思考题集第一章机械设计总论1.机械设计的基本要求?机械设计的准则?常用的机械设计方法有哪些?2.什么叫机械零件的失效?机械零件失效的形式有哪些?机械零件失效的原因?3.表面损伤失效的分类,及其成因以及避免措施?表面强化?表面强化深度的影响因素,如何控制其强化深度?4.什么是标准化、系列化、和通用化?机械设计中“三化”有什么意义?第二章机械零件的强度1.作用在机械零件上的变应力有哪几种类型?如何区分它们?2.何为工作载荷、名义载荷、和计算载荷?名义载荷与计算载荷有和关系?3怎样区分表面挤压应力和表面接触应力?试说明两圆柱体接触应力计算公式中各符号的意义。

4.什么是静载荷、变载荷、和变应力?试举出两个机械零部件在工作时受静载荷作用而产生变应力的例子?5.什么是稳定变应力和非稳定变应力?双向稳定变应力下机械零件的疲劳强度计算如何进行?6.什么是材料的疲劳极限?试根据材料的疲劳曲线(σ-N曲线),说明什么叫循环基数Ν0、条件疲劳极限N rN和疲劳极限σr,并根据疲劳曲线方程导出N rN 的计算公式。

极限应力线图有何用处?7.影响机械零件疲劳强度的主要因素有哪些?原因是什么?为什么影响因素中的Kσ、εσ、β只对变应力的应力幅部分有影响?如何提高机械零件的疲劳强度?8.疲劳破坏与静强度破坏的区别?试述金属材料疲劳断裂的过程?摩擦与润滑9.何谓摩擦?常见润滑方式有哪几种?各有何特点?10.何谓磨损?按机理不同,磨损可分为哪几类?各有何特点?减轻磨损的途径有哪些?11.零件的正常磨损分为几个阶段?每阶段各有何特点?试画出正常磨损过程中磨损量随时间变化的曲线图?12.润滑油、润滑脂各有何主要性能指标?如何理解黏度的概念?13.润滑有何作用?常用润滑剂有哪几类?各适用什么场合?14.润滑剂黏度对摩擦的影响?温度压力变化对润滑油粘度的影响?15.在进行机械零件有限寿命的疲劳强度计算时,需将材料的疲劳曲线修正成零件的疲劳曲线。

《机械设计》教材讨论题、思考题及习题 文字版

《机械设计》教材讨论题、思考题及习题  文字版

《机械设计》教材讨论题、思考题及习题绪论讨论题0-1 就文中的三个实例分析每部机器,哪部分为原动部分、传动部分和执行部分?分别分析它们是否满足机器的三个特征?并从中举例说明机构、机械零件及构件的含义。

思考题0-1 什么是机器?什么是机构?它们各有何特征?一台完整的机器由哪几部分组成?并举例说明。

0-2 什么是机械零件、通用零件、专用零件、部件、标准件?指出下列零件各属于哪一类:螺栓,齿轮,轴,曲轴,汽门弹簧,轧辊,飞机螺旋桨,汽轮机叶片,滑动轴承,滚动轴承,联轴器。

0-3 本课程研究的对象和主要内容是什么?0-4 本课程的性质与任务是什么?和前面学过的课程相比较,本课程有什么特点?第一章机械零件设计的基础知识及设计方法简介思考题1-1 机械设计的内容和一般程序是什么?1-2 机械零件常规设计计算方法有哪几种?各使用于何种情况?1-3 机械零件应满足哪些基本要求?设计的一般步骤是什么?1-4 机械零件的主要失效形式有哪些?什么是机械零件的工作能力?工作能力准则有哪些?1-5 合理地选择许用安全系数有何重要意义?影响许用安全系数的因素有哪些?设计时应如何选择?1-6 作用在机械零件上的载荷有几种类型?何谓静载荷、变载荷、名义载荷和计算载荷?1-7 作用在机械零件中的应力有哪几种类型?何谓静应力、变应力?静载荷能否产生变应力?1-8 何谓材料的疲劳极限、疲劳曲线、金属材料的疲劳曲线分成哪几种类型?各有何特点?指出疲劳曲线的有限寿命区和无限寿命区,并写出有限寿命区疲劳曲线方程,材料试件的有限寿命疲劳极限 rN如何计算?说明寿命系数K N的意义。

1-9 材料的极限应力图是如何作出的?简化极限应力图又是如何作出的?它有何用途?1-10 影响零件疲劳强度的主要因素有哪些?零件的简化极限应力图与材料试件的简化极限应力图有何不同?如何应用?1-11 表面接触疲劳点蚀是如何产生的?根据赫兹公式(Hertz),接触带上的最大接触应力应如何计算?说明赫兹公式中各参数的含义。

机械设计-思考题-练习题-20110929

机械设计-思考题-练习题-20110929

第1部分机械设计概论1.设计机械时,应考虑哪些基本要求?2.何谓零件的失效?机械零件的主要失效形式有哪些?3.零件失效的原因有哪些?4.零件强度和刚度的条件是什么?5.你熟悉:名义载荷、名义应力、计算载荷、计算应力、载荷系数等名词术语吗?6.你熟悉机械零件的设计步骤吗?7.磨损的主要类型有哪些?8.制作机械零件的常用金属材料有哪些?9.钢和铸铁的区分标志是什么? 10.常用钢材有哪些种类? 11.零件毛坯获取方法有哪些? 12.设计机械零件时,优先选取哪种材料? 13.常用的有色金属是哪些? 14.常用的非金属材料有哪些? 15.何谓零件的互换性? 16.你理解如下名词的物理含义吗?基本尺寸、实际尺寸、最大极限尺寸、最小极限尺寸、尺寸误差、上偏差、下偏差、尺寸公差、零线、公差带、孔与轴的基本偏差、公差等级与标记方法、配合、间隙或过盈。

17.配合的类型有哪三种?其孔与轴的公差带相对位置如何? 18.配合的基准制有哪两种?对应公差带位置如何?19.试解释配合代号: H6/h5 (基准制、孔、轴代号、精度等级)。

20.表面粗糙度反映零件的什么误差?21.不同加工方法获得的零件表面粗糙度变化趋势如何? 22.何谓优先数系? 23.零件工艺性良好的标志是什么? 24.零件的工艺性优势哪些基本要求? 25.何谓标准化?制定标准化有何意义?26.标准化的特征是什么?27.实际工程中使用的标准有哪些层次?性质如何?第2部分联接1.螺纹是怎样形成的?2.常用螺纹的牙型有那几种?3.如何判断螺旋的旋向?4.何谓单线螺纹和多线螺纹?螺距与导程有何关系?5.何谓联接螺纹和传动螺纹?6.螺纹的主要参数有哪些?各用什么符号表示?(大径d、小径d1、中径d2、螺距P、导程S、螺旋升角ψ、牙型角α、牙侧角β)7.何谓螺纹的拧紧与拧松?8. 螺纹拧紧时驱动力矩T与轴向载荷F之间有何关系?9.螺纹拧松时驱动力矩T与轴向载荷F之间又有何关系? 10.何谓螺纹的自锁?自锁的条件是什么? 11.与矩形螺纹相比,非矩形螺纹的摩擦力是增大还是减小?为什么? 12.传动螺旋的机械效率计算公式如何? 13.传动螺旋与联接螺纹的螺旋升角的取值范围如何? 14.三角形普通螺纹与管螺纹的牙型角各为多少度? 15.何谓粗牙螺纹和细牙螺纹? 16.梯形螺纹和锯齿型螺纹的牙侧角各是多少?用于何种场合? 17.普通螺栓与铰制孔螺栓有何异同?各用于什么场合? 18.螺栓联接与螺钉联接的区别是什么? 19.双头螺柱用于什么场合? 20.紧定螺钉的作用是什么?用于什么场合?21.常用的螺母结构形式有哪些? 22.垫圈的作用是什么?有哪些常用的结构形式? 23.螺纹拧紧力矩与轴向载荷的关系如何?24.测力矩扳手与定力矩扳手有何区别? 25.螺纹的防松有哪些方法? 26.螺栓联接的主要失效形式有哪几种? 27.松螺栓的强度条件是什么? 28.紧螺栓的强度条件是什么? 29.何谓预紧力与残余预紧力? 30.受横向载荷螺栓的预紧力与载荷之间有何关系? 31.横向载荷较大时,可采取哪些措施来承受横向载荷? 32.为什么说受轴向载荷的螺栓,其总拉力不等于预紧力与工作载荷之和(即:Fa≠ F0+FE)?其正确计算公式如何? 33.你能利用螺栓与被联接件的受力变形图来分析螺栓与被联接件刚度对螺栓总拉力的影响吗? 34.相对刚度系数是如何定义的?它对螺栓总拉力有何影响? 35.螺栓受变载荷作用时,最容易在何部位产生疲劳断裂? 36.采取什么措施可提高螺栓联接的疲劳强度? 37.为什么降低kb ↓或增大kc ↑可以减小螺栓总拉力的变化范围? 38.为什么采用悬置螺母可以改善螺纹牙间的载荷分布? 39.减小应力集中的措施有哪些?40.避免或减小附加应力的措施有哪些? 41.螺旋传动的主要作用是什么? 42.对螺旋传动的要求是什么?(强度足够, 耐磨, 摩擦系数小)43.螺旋传动的主要失效形式是什么? 44.滚动螺旋类型有哪两种? 45.滚动螺旋的优缺点有哪些? 46.键的作用是什么? 47.键的类型有哪几种? 48. 标记:键C16×100 GB1096-79 的含义是什么? 49.导向平键联接有何特点? 50.半圆键有何特点?常用于何处? 51.楔键联接和切向键联接有何特点?常用于何处? 52. 当同一轴段采用两个键时,这两个键应于何布置? 53. 花键联接有何特点,有几种类型?第3部分带传动与链传动1.带传动是如何工作的?有哪几种类型?2.带传动为什么要定期张紧?有哪些张紧方法?3.带传动有哪些有缺点?4.带传动的紧边与松边有何关系?5.平皮带与V形带在条件相同时?哪个传递动力大?为什么?6.最大应力包括哪几部分?出现在何处?7.何谓带传动的弹性滑动?8.带绕过主动轮时,带速是落后还是超前轮速?9.带绕过从动轮时,带速是落后还是超前轮速? 10.V带由哪几部分组成?何谓节线、节面? 11.何谓带轮的基准直径和基准长度? 12.计算V带的许用功率时,为什么要对基本额定功率进行修正? 13.为什么要限制带轮的最小直径? 14.对小带轮的包角有何限制?可采取哪些措施可增大包角? 15.带传动的设计步骤如何?17.链传动有哪些特点?传动范围如何? 18.链传动有哪些优缺点? 19.链传动的主要参数是什么? 20.为什么链条的节数最好取偶数?而链轮齿数最好取奇数? 21.链轮的分度圆直径如何计算? 22.当主动链轮匀速转动时,从动链轮也是匀速转动吗? 23.链传动的速度不均匀系数与链轮齿数有何关系? 24.当链轮的齿数过大时,容易出现什么现象? 25.链节距对传动过程有何影响? 26.为什么链传动的中心距一般设计成可调节的?27.何谓链传动的功率曲线图? 28.链传动有哪些润滑方式? 29.链传动的布置原则如何?第4部分齿轮传动蜗杆传动1.齿轮的传动类型有哪两类?各用于什么场合?2.齿轮的失效形式有哪些?3.齿面疲劳点蚀的机理如何?常出现在哪种传动类型?4.齿面胶合的失效机理如何?避免齿面胶合的措施有哪些?5.减小齿面磨损的措施有哪些?6.齿轮常用材料及热处理方法有哪些?7.齿轮误差对传动过程有何影响?8.直齿轮切向力、径向力、法向力如何计算?9.齿形系数是否与模数有关?为什么? 10.软齿面闭式齿轮传动的设计模式如何? 11.硬齿面闭式齿轮传动的设计模式如何? 12.开式齿轮传动的设计模式如何? 13.斜齿轮切向力、径向力、轴向力如何计算? 14.斜齿轮的螺旋角通常取多少?人字齿轮的螺旋角一般取多少? 15.锥齿轮切向力、径向力、轴向力如何计算? 16.开式齿轮传动采用什么方式润滑?17.闭式齿轮传动的润滑方式取决于什么参数? 18.为什么高速齿轮传动不宜采用油池润滑? 19.影响齿轮传动效率的因素有哪些?1.蜗杆是如何形成的?蜗杆传动用于哪种传动场合?2.蜗杆传动的优缺点有哪些?3.阿基米德蜗杆是如何得到的?4.蜗杆传动的正确啮合条件如何?5.蜗杆的导程角与蜗轮的螺旋角有何关系?6.何谓蜗杆的直径系数?定义该系数的目的是什么?7.蜗杆的分度圆直径、导程角如何计算?8.蜗轮旋转方向如何确定?9.为什么蜗轮常采用青铜制造? 10.蜗杆的圆周力、径向力、轴向力大小如何计算? 11.轴向力的方向如何确定? 12.蜗杆传动的效率如何计算? 13.当蜗杆传动的热平衡计算超过允许值时,可采取哪些降温措施?第5部分 滑动轴承 滚动轴承1.轴承的作用如何?2.按轴承表面润滑情况,摩擦有哪几种状态?3.何谓向心滑动轴承?何谓推力滑动轴承?4.对轴承材料有哪些基本要求?常用的轴承材料有哪些?5.润滑剂的作用是什么?工程上常用的润滑剂有哪几类?6.润滑油的具有哪些特性?其选用原则是什么?7.润滑脂是如何得到的?它有何优缺点?8.常用的固体润滑剂有哪几种?适用于什么场合?9.动压油膜产生的必要条件是什么?1.滚动轴承由哪些零件组成?各零件的起何作用?2.滚动轴承有哪些优缺点?3.何谓滑动轴承的接触角?它与轴向承载能力有何关系?4.滚动轴承是如何分类的?5.滚动轴承基本类型有哪些?它们都能承受哪些载荷?6.什么是滚动轴承的极限转速?7.何谓滚动轴承的角偏差?角偏差过大时,宜采用什么轴承?8.滚动轴承基本代号代表什么含义?代号:61210的含义是什么?9.滚动轴承的失效形式有哪些? 10.何谓滚动轴承的寿命? 11.何谓滚动轴承的可靠度? 12.何谓滚动轴承的基本额定寿命? 13.何谓滚动轴承的基本额定动载荷? 14.何谓滚动轴承的当量动载荷? 15.如何正确判别角接触向心轴承所受轴向载荷? 16.滚动轴承密封的目的是什么?17.滚动轴承的密封形式有哪些? 18.你会根据载荷情况选择滚动轴承的类型吗? 19.滚动轴承常用的固定形式有那两种? 20.两端固定支承预留补偿间隙的目的是什么? 21.一端固定、一端游动适用于什么场合? 22.轴承间隙调整方法有哪些? 23.滚动轴承为什么要预紧?预紧方法有哪些? 24.轴承组合位置的调整可用什么方法来实现? 25.滚动轴承内外圈的配合的一般原则是什么?第6部分 轴、联轴器、离合器、制动器1.轴的作用如何?2.轴的类型有哪些?转轴、传动轴、心轴的承受载荷有何区别?3.常用轴的形状有哪些?4.轴的常用材料有哪些?5.轴的设计应考虑哪些要求?6.为什么直轴要设计成阶梯状?7.轴端倒角、砂轮越程槽、螺纹退刀槽有何作用?8.用什么方法可实现轴上零件的准确定位?9.用什么方法可实现轴上零件的轴向与周向固定? 10.轴端零件可用什么方法固定? 11.轴肩尺寸与轴上零件的倒角与圆角参数有何关系? 12.轴向力较小时,常用哪些方式固定轴上零件?13.零件的周向固定可采用哪些方式来实现? 14.当同一根轴上有两个键槽时,往往设计成共线形式,为什么? 15.有哪些措施可减小轴的应力集中? 16.按弯扭合成计算轴的强度时,为什么要引入折合系数? 17.何谓当量弯矩?1.联轴器、离合器、制动器的作用是什么?有哪些类型?2.选择联轴器、离合器的依据是什么?3.两轴线可能存在哪几种相对位移量?4.为什么在工程上常采用双万向联轴器而不用单万向联轴器?5.双万向联轴器实现等速输出的条件是什么?6.牙嵌式离合器的牙型有哪几种?7.摩擦式离合器的工作原理如何?有何优缺点?8.为什么圆锥式摩擦离合器只需要很小的操纵力即能使离合器传递较大的转矩?9.根据定向离合器的工作原理,你能判断星轮的转动方向吗? 10.制动器有何作用?其工作原理是什么?1、受横向转矩的螺栓组采用铰制孔时,每个螺栓所受的载荷是 。

机械设计思考题整理

机械设计思考题整理

1.推导单根v带传递的额定功率和和核算包角时,为何按小带轮进行?2.带传动中,弹性滑动是怎样产生的?造成什么后果?3.带传动中,打滑的产生?打滑的利弊各是什么?4.弹性滑动的物理意义是什么?如何计算弹性滑动率?5.工作时,带上所受的应力有那几种?最大应力在何处?6.带传动的主要失效形式?带传动设计的主要依据?7.带传动设计中如何确定参数(1)带轮直径(2)带速(3)小带轮包角(4)张紧力(5)带的根数(6)传动比8.多根v带传动时,当一根带失效时,为何全部带都要更换?9.为什么带传动的轴间距一般都设计为可调的?10.试分析带传动的中心距,预紧力,及带的根数大小对带传动的工作能力的影响?二.轴1.何为转轴,心轴,传动轴?自行车的前轴,中轴,后轴,踏板轴分别是什么轴?2.轴的强度计算方式有那几种?各适用于何种情况?3.按弯扭合成强度和按疲劳强度校核轴时,危险截面应如何确定?确定危险截面时考虑的因素有何分别?4.为什么要进行轴的静强度校核?这时是否要考虑应力集中等因素的影响?5.经校核,发现轴的疲劳强度不符合要求时,在不增大轴径的条件下可采取那些措施来提高轴的疲劳强度?6.何为轴的临界转速?轴的弯曲振动临界转速的大小与那些因素有关?7.什么叫刚性轴?什麽叫挠性轴?设计高速运动的轴时,应如何考虑轴的工作转速范围?三.滚动轴承1滚动轴承分为几大类?写出他们的类型代号与名称,并说明各类轴承能承受何种载荷?2.为什么30000型和70000型轴承常成对使用?成对使用时什麽叫反装及正装?什麽叫面对面及背靠背安装?试比较正装与反装的特点?3.轴承的寿命与基本额定寿命之间有什么区别?按公式计算出的A是什么含义?4.滚动轴承基本额定动载荷c的含义是什么?当滚动轴承上作用的当量当量动载荷不超过c 时,轴承是否就不会发生点蚀破坏?为什么?.5.同一型号的滚动轴承,在某一工况条件下的基本额定寿命为L时‘,若其他条件不变,仅将轴承所承受的当量动载荷增加一倍,轴承的基本额定寿命将是多少?6.滚动轴承常见失效形式有那些?公式L是针对那种失效形式建立的?7.你所学的滚动轴承中那几类是内外圈可分离的?8.什么类型的滚动轴承在安装时需要考虑需要调整轴承游隙?常用那些方法调整轴承游隙?9.滚动轴承支撑的轴系,其轴向固定的典型结构形式有三类:(1)两支点各单向固定(2)一支点双向固定,另一支点游动(3)两支点游动。

机械设计复习思考题3

机械设计复习思考题3

三、简答题
1、设计圆柱齿轮传动时,常取小齿轮的齿宽b1大于大齿轮的齿宽b2,为什么?在强度计算公式中,齿宽b应代入b1还是b2?
2、螺纹联接预紧的目的是什么?螺纹联接防松的方法按工作原理可分为哪几种?
3、轴上零件轴向固定的方法主要有哪些?
4、设计软齿面齿轮传动,为什么要使小齿轮的齿面硬度比大齿轮齿面硬度高一些?
5、带传动的弹性滑动与打滑有何区别?设计V带传动时,为什么要限制小带轮的d min?
6、何谓摩擦、磨损和润滑?
7、齿面点蚀是哪类齿轮常见的失效形式?齿面点蚀首先发生在什么部位?防止点蚀可采取哪些措施?
8、带传动的主要失效形式是什么?其计算准则是什么?
9、轴的作用是什么?心轴、转轴和传动轴的区别是什么?
10、齿轮传动有哪些设计理论?各针对的是哪些失效形式?
11、试简要画出受横向载荷的普通螺栓联接的联接结构图。

12、简述轴的设计步骤。

13、什么叫静载荷、变载荷、静应力和变应力?
14、带传动为什么要限制小带轮的最小直径、最大传动比和带的根数?
15、轴按受载情况分类有哪些形式?如何区别判断?自行车的前轮轴、中轴和后轮轴各属于什么轴?
16、设计一对圆柱齿轮传动时,大、小齿轮齿宽的确定原则是什么?为什么?
17、试简要说明螺栓、双头螺柱和螺钉联接在应用上有何不同。

18、联轴器与离合器的工作原理有何相同点和不同点?制动器的主要功能是什么?
19、什么是通用零件?什么是专用零件?各举两个实例。

20、采用滚动轴承轴向预紧措施的主要目的是什么?。

机械设计思考题答案

机械设计思考题答案

一2,人们常说的机械的含义是什么机器和机构各指的是什么答:机械是机器和机构的总称。

机器是人类进行生产以减轻体力劳动和提高生产率的主要工具。

有两个或两个以上构件通过活动联接形成的构件系统称为机构.3,什么是部件什么是零件什么是构件答:为完成同一使命在结构上组合在在一起并协同工作的零件成为部件。

组成机器的不可拆的基本单元称为机械零件。

构件是机械系统中实际存在的可更换部分,它实现特定的功能,符合一套接口标准并实现一组接口。

6:机器设计应满足哪些基本要求机械零件设计应满足哪些基本设计要求答:(1),在使用方面,机器应能在给定的工作期限内具有高的工作可靠性,并能始终正常工作;在经济方面,应从机器费用,产品制造成本等多种因素中综合衡量,以能获得最大经济效益的方案为最佳设计方案;机器外观造型应比例协调,大方,给人以时代感,美感,安全感;限制噪声分贝数。

(2)工作可靠,又要成本低廉,应正确选择材料,合理规定公差等级以及认真考虑零件的加工工艺性和装配工艺性。

7,机械零件的计算可分为哪两种它们大致可包含哪些内容答:可分为设计计算和校核计算两种。

设计计算根据零件的工作情况和选定的工作能力准则拟定出安全条件,用计算方法求出零件危险截面的尺寸,然后根据结构与工艺条件和尺寸协调的原则,使结构进一步具体化。

校核计算是先参照已有实物,图纸和经验数据初步拟定零件的结构布局和有关尺寸,然后根据工作能力准则核验危险截面是否安全二3,什么是静载荷,变载荷,名义载荷,计算载荷什么是静应力和变应力答:不随时间变化或变化缓慢的载荷称为静载荷。

随时间作周期性变化或非周期变化的载荷称为变载荷。

根据额定功率用力学公式计算出的载荷称为名义载荷。

不随时间变化或变化缓慢的应力称为静应力。

随时间变化的应力称为变应力。

7,受交变接触应力作用的零件其失效是何性质提高接触疲劳强度的主要措施有哪些答:表面疲劳磨损或者称为点蚀。

措施:将外接触改为内接触;在结构设计上将点接触改为线接触;提高零件表面硬度;在一定范围内提高接触表面的加工质量;采用粘度较高的润滑油。

机械设计基础周瑞强版思考题答案

机械设计基础周瑞强版思考题答案

机械设计基础周瑞强版思考题答案一、判断题1、零件是具有确定相对运动的构件的组合。

[判断题] *对(正确答案)错2、V带是利用两侧面与带轮间产生磨擦力来传递运动与动力。

[判断题] *对(正确答案)错3、螺纹按照其用途不同分为连接螺纹和传动螺纹。

[单选题] *对(正确答案)错4、差动螺旋传动可以获得较小的位移,因此常用于微调上。

[判断题] *对(正确答案)错5、链传动能保证准确的瞬时传动比,所以传动准确可靠。

[判断题] *对错(正确答案)6、链传动的承载能力与链的排数成反比。

[判断题] *对错(正确答案)7、基圆相同,渐开线形状相同,基圆越大,渐开线越弯曲。

[判断题] *对错(正确答案)8、斜齿圆柱齿轮的模数有法向模数和端面模数两种,其中以端面模数为标准值。

[单选题] *对错(正确答案)9、蜗杆传动可以获得很大的传动比。

[判断题] *对(正确答案)错10、轮系传动即可用于相距较远的两轴间传动,又可获得较大的传动比。

[单选题] *对(正确答案)错二、单选题1、我们把各部分之间具有确定的相对运动构件的组合称为() [单选题] *A、机器B、机构C、机械D、机床(正确答案)2、机床的主轴是机器的(B) [单选题] *A、动力部分B、工作部分C、传动装置D、自动控制部分(正确答案)3、能够传递较复杂运动的运动副的接触形式是() [单选题] *A、螺旋副接触B、带与带轮接触C、活塞与汽缸壁接触D、凸轮接触(正确答案)4、下列机器中属于工作机的是() [单选题] *A、铣床B、电动机C、空气压缩机D、内燃机(正确答案)5、下列各机器中,属于机构的是() [单选题] *A、纺织机B、电动机C、千斤顶D、发电机(正确答案)6、效率较低的运动副的接触形式是() [单选题] *A、齿轮啮合接触B、凸轮接触C、螺旋副接触D、滚动轮接触(正确答案)7、车床的丝杠与螺母组成() [单选题] *A移动副B转动副C螺旋副(正确答案)D高副8、在一般带传动中,应用最广泛的带传动是() [单选题] *A平带传动B普通V带传动(正确答案)C同步带传动D圆带传动9、普通V带截面为() [单选题] *A、矩形B、圆形C、等腰梯形(正确答案)D、方形10、属于啮合传动类的带传动是() [单选题] *A、平带传动B、V带传动C、圆带传动D、同步带传动(正确答案)11、普通螺纹的公称直径是指()。

机械设计综合复习思考题答案

机械设计综合复习思考题答案
综合思考题
强度计算思考题 螺纹连接思考题 键连接思考题 带传动思考题 链传动思考题 齿轮传动思考题 蜗杆传动思考题 滚动轴承思考题 滑动轴承思考题 联轴器思考题 轴思考题
强度计算思考题
一、填空题 1、计算载荷Pca、名义载荷P和载荷系数K的关系式是 ca = k* , 强度计算时 P P 应用 计算载荷Pca 。 2、稳定变应力的一种基本形式是
M12
76.3
M14 104.7
M16 144.1
C1 F = 5000 + 6000 / 2 = 8000 N C1 + C2
C2 1 F= F C1 + C2 2
′ F0 = FΣ − F = 8000 − 6000 = 2000 N
由强度条件: 1.3FΣ σ= ≤ [σ ] A
A≥
1.3FΣ
键联接思考题
1 1.平键的工作面是 2 ,楔键的工作面是 ,与楔键连接相比,平键连接 的对中性较 较好 。 ①上下两个面 ②两个侧面 ③两侧面和上下面 2.平键联接主要失效形式为压溃 ,通常只按工作面上的挤压强度 进行强度校核 工作表面上的压强B ,按工作面上的 进行强 计算;导向平键连接的主要失效形式是过度磨损 度校核计算;当轴上零件需要移动较大的轴向距离时,应采用滑键 。 4 3 按标 3.键的剖面尺寸通常是根据 按标准来选择的,键长则根据 准来选择。 ①传递扭矩大小 ②传递功率大小 ③轮毂长度 ④轴的直径 4.某平键联接的最大转矩为T,现要传递转矩为1.5T,则应 3 。 ①键长增加到1.5倍 ②键宽b增大到1.5倍 ③安装一对平键 ④键高增大到1.5倍 5.设计键联接的几项主要内容是: A.按轮毂长度选键的长度 B.按使用要求选 键的主要类型 C.按轴的直径选键的剖面尺寸 D.对联接进行必要的强度校核。 2 。 在具体设计时,一般顺序是 ①B—A—C—D ②B—C—A—D ③A—C—B—D ④C—D—B--A

机械设计复习思考题

机械设计复习思考题

机械设计复习思考题齿轮、蜗杆蜗轮1.一对相互啮合的圆柱齿轮,通常小齿轮宽度比大齿轮宽5-10mm,目的是。

2.蜗轮轮齿磨损严重是由于的缘故。

3.齿轮的齿面点蚀首先发生在,用提高的方法可以提高齿轮的抗点蚀能力。

4.蜗杆传动的材料配对为钢制蜗杆和青铜蜗轮,则在动力传动中应该由的强度来决定蜗杆传动的承载能力。

A.蜗杆B.蜗轮C.蜗杆和蜗轮D.蜗杆或蜗轮5.什么样的蜗杆传动需要进行热平衡的计算,原因是。

6.闭式软齿面齿轮传动的主要失效形式是,设计时通常先进行的计算。

7.齿轮的主要失效形式有。

8.渐开线切齿方法按原理可分为两种。

9.蜗杆蜗轮传动中,其传动比i的计算错误的是。

A.i=n1/n2B. i=Z2/Z1C. i=d2/d110.一对渐开线圆柱齿轮传动,其大小齿轮的分度圆直径不同,小齿轮1齿面硬度较高,则大小齿轮的齿面接触应力σH1与σH2关系为___________。

A.接触应力σH1>σH2B.接触应力σH1=σH2C.接触应力σH1<σH211. 在圆锥齿轮和圆柱齿轮的二级传动机构中,通常将圆锥齿轮安排在。

A.高速级 B.低速级 C.都可以12.对于齿面硬度HB<350的闭式软齿面齿轮传动,设计时一般。

A.先按齿面接触疲劳强度计算B.先按弯曲疲劳强度计算C.先按磨损条件计算D.先按胶合条件计算13.蜗杆传动的总效率包括啮合效率,效率和效率,其中起最主要作用的是效率。

14.对闭式蜗杆传动进行热平衡计算,其主要目的是_________。

A. 防止润滑受热后外溢,造成环境污染B.防止润滑油温度过高润滑条件恶化C.防止蜗轮材料在高温下力学性能下降D.防止蜗轮蜗杆发生热变形后正确啮合受到破坏15.蜗杆传动的主要失效形式有____ ____,__________,______________,____________。

16.对于HBS <350的齿轮传动,当采用同一钢材制造时,一般进行 热处理。

A.小齿轮表面淬火,大齿轮调质B. 小齿轮表面淬火,大齿轮正火C.小齿轮调质,大齿轮正火D.小齿轮正火,大齿轮调质17.在满足弯曲疲劳强度的情况下,小齿轮齿数取多些还是少点好?为什么?18.直齿圆柱齿轮设计中,若中心距不变,增大模数可以 。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机械设计思考题一、带传动思考题1.带传动中,带上受的三种应力是:应力、应力和应力。

最大应力等于,它发生在带的许用应力小于它,将导致带的失效。

2.带传动中,打滑是指,多发生在轮上。

刚开始打滑时.紧边拉力F1与松边拉力F2的关系为:。

3.带传动与齿轮传动一起做减速工作时,宜将带传动布置在齿轮传动之。

当带传动中心距水平布置时,宜将松边安置在方。

4.带传动一周过程中,带所受应力的大小要发生变化,其中以应力变化最大,而应力不变化。

5.带传动的传动比不宜过大,若传动比过大,将使,从而使带的有效拉力值减小。

6.某V带传动,带的横剖面积A=142mm,由张紧力产生的应力σo=1.5MPa,有效拉力Fe=300N,不计离心力的影响,紧边拉力Fl和松力拉力F2分别= N和 N。

7.控制适当的初拉力是保证带传动正常工作的重要条件,初拉力不足,则;初拉力过大则。

8.常见的带传动的张紧装置有。

9.普通V带带轮的槽形角随带轮直径的减小而。

10.在设计V带传动时,V带的型号是根据选取的。

11.带传动不能保证精确的传动比,其原因是。

12.带传动的设计准则为。

13.设计V带传动时发现V带根数过多,可采用来解决。

14.带传动在工作时由于使带在带轮上产生弹性滑动,这种弹性滑动避免。

15.带传动中用方法可以使小带轮包角αl加大。

16.在其他条件相同情况下,V带比平带能传递更大功率的原因是。

17.窄V带比普通V带承载能力。

18.V带轮的槽角于V带的楔形角。

19.当两带轮直径一定时,减小中心距将使小带轮包角。

二、链传动思考题1.传动链的主要类型是链和链。

2.限制链传动的传动比是为了。

3.与滚子链相比,齿形链优缺点是:;宜选用齿形链的场合是:。

4.链传动中,即使主动链轮的角速度ω1为常数,也只有当从动链轮的角速度ω2和传动比才能得到恒定值。

5.链传动的动载荷是随着链条节距和链轮齿数而增加的。

6.链传动的主要效形式是。

7.滚子链最主要参数是链的,为提高链速的均匀性,应选用齿数的链轮和节距的链条。

8.一滚子链传动节距p=25.4mm,小链轮转速n1=1000r/min,经测量链轮分度圆直径d1=203mm,则链速v= m/s。

9.链传动瞬时传动比表达式是:,平均传动比表达式是:。

10.链传动工作时,其转速越高,运动不均匀性越,故链传动多用于速传动。

11.对于高速重载的套筒滚子链传动,应选用节距的排链,对于低速重载的套筒滚子链传动;应选用节距的链传动。

12.链传动中,小链轮的齿数越多,则传动平稳性越。

13.链传动中,当节距增大时,优点是;缺点是。

14.选择链传动的参数时,若将小链轮齿数增加,其好处是。

15.链传动的传动比恒定,而传动比是变化的。

16.与带传动相比,链传动的承载能力,传动效率,作用在轴上的径向压力。

17.链传动发生脱链的原因是;链轮齿数越多,越脱链。

18.多列链传动一般不用多于4列的链,其原因是。

19.为避免采用过渡链节,,链节数应取数。

20.链传动张紧的目的是;常用张紧方法有:。

21.链传动中,当两链轮的轴线在同一水平面时,应将边布置在上面,边布置在下面。

22.链条在小链轮上包角过小的缺点是。

三、齿轮传动思考题1.齿轮传动时,如大小齿轮的材料不同,则大小齿轮的齿面接触应力σH1σH2;[σH1] [σH2];σF1σF2;[σF1] [σF2]。

2.直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据,其载荷由对轮齿承担。

3.在圆柱齿轮传动中,齿轮分度圆直径d1不变而减小模数m,对轮齿的弯曲强度、接触强度及传动平稳性的影响分别为,,。

4.在圆柱齿轮传动设计中,在中心距a及其他条件不变时,增大模数m,其齿面接触应力,齿根弯曲应力,重合度。

5.在闭式齿轮传动中,当齿轮的齿面硬度HBS<350时,通常首先出现破坏,故应首先按强度进行设计,但当齿面硬度HBS>350时,则易出现破坏,应首先按强度进行设计。

6.齿轮的齿形系数YF的大小与齿轮参数中的无关,主要取决于。

7.斜齿圆柱齿轮的齿形系数YF按选取。

8.设计一对圆柱齿轮时,通常把小齿轮的齿宽做得比大齿轮宽一些,其主要原因是。

9.一对闭式直齿圆柱齿轮,m=3mm,z1=2l,z2=63,α=20°,小齿轮用40Cr钢,表面淬火HRC=55,[σH1]=1200N/mm,大齿轮用45钢调质,HBS=220—240,[σH2]= 600N/mm,若齿轮传动工作时,齿面接触应力为σH=500N/mm,则小齿轮的接触强度安全系数为大齿轮的倍。

10.两对标准直齿圆柱齿轮传动,已知模数、齿数、齿宽分别为:A对:m=4mm,z1=18,z2=41,B1=58mm,B对:m=2mm,Z1=36,z2=82,B2=50mm,其余条件相同,若按无限寿命考虑,这两对齿轮传动按接触强度所能传递的转矩比值TA /TB= 。

11.在齿轮传动中,若一对齿轮采用软齿面,则小齿轮的材料硬度比大齿轮的材料硬度高 HBS。

12.在圆锥一圆柱两级齿轮传动中,如其中有一级用斜齿圆柱齿轮传动,另一级用直齿圆锥齿轮传动,则应将圆锥齿轮放在速级。

13.对于闭式软齿面齿轮传动,主要按强度进行设计,这时影响齿轮强度的主要几何参数是。

14.对于开式齿轮传动,虽然主要失效形式是磨损,但目前仅以作为设计准则,这时影响齿轮强度的主要参数是。

15.一对齿轮啮合时,其大、小齿轮的接触应力是;而其许用接触应力是;小齿轮与大齿轮的弯曲应力一般也是,此时σF1 σF2。

16.设计闭式硬齿面齿轮传动时,当分度圆直径d1一定时,应选取的齿数,使模数m可以提高,以提高强度。

17.一对圆柱齿轮传动,当其他条件不变时,仅将齿轮传动所受的载荷增大为原载荷的4倍,其齿面接触应力将增为原应力的倍。

18.设计齿轮传动时,若保持传动比i,与齿数和z∑=z1+z2不变,而增大模数m,则齿轮的弯曲强度,接触强度。

19.有两对闭式直齿圆柱齿轮传动,它们的参数分别为:1)z1=18,z2=42,m=2,b=60,a=62;2)z1=18,z2=42,m=2,b=60,a=60;其余情况(载荷、材料、热处理、工况、精度等等)都相同,其中第对齿轮齿面接触应力大;第对齿轮齿面接触强度高。

20.渗碳淬火硬齿面齿轮一般需经过加工。

21.齿轮传动中轮齿的齿面点蚀,通常首先发生在。

四、蜗杆传动思考题1.蜗杆传动中,主要的失效形式为、、和,常发生在上。

2.普通圆柱蜗杆传动中,右旋蜗杆与旋蜗轮才能正确啮合,蜗杆的模数和压力角在面上的数值定为标准,在此面上的齿廓为。

3.蜗杆传动比i=z2/zl与d2/d1 等。

为获得较高的传动效率,蜗杆螺旋升角又应具有较值,在已确定蜗杆头数的情况下,其直径系数q应选取值。

4.蜗杆传动中,由于,需要进行热平衡计算,若不能满足要求,可采取,,措施。

5.在润滑良好的情况下,减摩性好的蜗轮材料是。

蜗杆传动较理想的材料组合是。

6.有一标准普通圆柱蜗杆传动,已知z1=2,q=8,z2=42,中间平面上模数m=8mm,压力角α=20°,蜗杆为左旋,则蜗杆分度圆直径d1=mm,传动中心距a=mm,传动比i=。

蜗杆分度圆柱上的螺旋线升角γ=,蜗轮分度圆上的螺旋角β=,蜗轮为旋。

7.限制蜗杆的直径系数q是为了。

8.蜗杆传动中,蜗杆导程角为γ,分度圆圆周速度为v1,则其滑动速度vs 为,它使蜗杆蜗轮的齿面更容易产生和。

9.蜗杆传动工作时,作用在蜗杆上的三个啮合分力通常力最大。

10.闭式蜗杆传动的功率损耗,一般包括三个部分:、和。

11.在蜗杆传动中,蜗杆头数越少,则传动效率越,自锁性越。

一般蜗杆头数取。

12.蜗杆传动中,产生自锁的条件是。

13.蜗杆传动的滑动速度越大,所选润滑油的粘度值应越·14.为了提高蜗杆的刚度,应采用的直径系数q。

15.蜗杆传动时蜗杆的螺旋线方向应与蜗轮螺旋线方向;蜗杆的角应等于蜗轮的螺旋角。

16.阿基米德蜗杆传动在中间平面相当于与相啮合。

17.在标准蜗杆传动中,当蜗杆为主动时,若蜗杆头数z1和模数m一定时,增大直径系数q,则蜗杆刚度;若增大导程角γ,则传动效率。

18.蜗杆传动设计中,通常选择蜗轮齿数z2>26是为了,z2<80是为了防止或。

五、滚动轴承思考题1.滚动轴承的基本额定动负荷C,当量动负荷P和轴承寿命Lh三者的基本关系式为。

2. 转速与基本额定动负荷一定的球轴承,若将轴承的当量动动负荷增加一倍,则其寿命变为原来的倍。

3.转速与当量动负荷一定的球轴承,若额定动负荷增加一倍,其寿命为原来寿命的倍。

4.滚动轴承部件支承轴时,若采用双支点单向固定式,其适用条件应是工作时温升或轴的跨距的场合。

5.根据工作条件选择滚动轴承类型时,若轴承转速高,载荷小应选择轴承;在重载或冲击载荷下,最好选用轴承。

6.滚动轴承轴系固定的典型形式有。

7.滚动轴承的基本额定动负荷是指,某轴承在基本额定动负荷作用下的基本额定寿命为。

8.一短圆柱滚子轴承在数值等于其基本额定动负荷的径向力作用下,在运转106转时,其失效概率为。

9.滚动轴承内圈与轴的公差配合为,外圈与座孔的配合采用制。

10.滚动轴承类型的选择主要考虑。

滚动轴承按其承受负荷的方向不同,可分为主要可承受径向负荷的轴承和主要可承受轴向负荷的轴承,以及既可承受径向载荷又可承受轴向载荷的。

11.一般运转的滚动轴承的主要失效形式为和。

12.在决定轴承尺寸时,应针对轴承的主要失效形式进行必要的计算。

对于一般运转的轴承,应根据失效,按进行寿命计算。

对于不转动或摆动的轴承,应根据失效,主要进行计算。

13.内径d=17mm的轴承,其内径代号为;内径d=15mm的轴承,其内径代号为;内径d=30mm、03系列圆锥滚子轴承,公差等级为P5,其代号为;内径d=85mm,04系列的外圈无挡边圆柱滚子轴承,公差等级P6,其代号为;内径d=50mm,01系列角接触球轴承,α=15°,公差等级P4,其代号为。

14.接触角α=90°的球轴承的类型名称是,其类型代号为;公称接触角α=0°的球轴承的类型名称是。

15.70000C,70000AC和70000B三种轴承中,承受轴向负荷能力最大者为。

16.滚动轴承的基本额定动负荷C,是指在该负荷作用下寿命恰好为转。

17.按额定动负荷通过计算选用的滚动轴承,在预定使用期限内其破损率为。

18.轴承部件设计中,两端固定的方法常用于温度的轴。

为允许轴工作时有少量热膨胀,轴承安装时应留有0. 25--0.4mm的轴向间隙,间隙量常用调节。

19.轴承部件设计中,固游式(一端固定,一端游动)的轴承固定结构适用。

20.举出两种滚动轴承内圈轴向固定的方法;。

21.滚动轴承的密封形式可分为。

22.滚动轴承非接触式密封,常用的有。

相关文档
最新文档
