第1章.工程概况1.1.工程概况滨江东路延长线二期整治工程B标（广州大桥～黄埔涌西）土建工程污水管管径d=1000mm，坡度i=0。
001，污水沿滨江东路往西排，其下游接入滨江东路现状污水管道.并排入5号泵站，经提升最终进入沥窖污水处理厂。
管道处于松散、稍密、中密砂层中，采用泥水平衡顶管掘进机械施工方式,管材采用F型Ⅲ级钢筋砼管.1.2.地质条件本工程顶管主要穿越在砂层，各土层的性质自上而下分述如下:1。
2.1、第四系全新统人工填土层、耕植层（Q4ml）（1)、杂填土:分布大部分场区，呈层状分布。
褐红色、褐黄色、深灰色、杂色、稍湿，松散。
主要由建筑垃圾及粘性土组成,硬质物含量约为20~30%。
此层均出露于地表，层厚0。
5～5。
3米,平均2.75米。
（2)、素填土:分布于部分场区，呈透镜状分布。
褐黄色，松散。
主要由人工填砂及亚粘土组成.层顶埋深0～4米，层厚0.80～6.10米，平均2。
93米.1.2。
2、第四系全新统海陆交互相沉积层（Q4 mc）主要揭露为淤泥:分布于部分场区，呈透镜状或尖灭状分布。
部分地段由于含砂量偏高，相变成淤泥质亚砂土或淤泥质细砂。
深灰色，饱和，流塑。
含有机质,具臭味。
局部夹薄层粉细砂。
层顶埋深0～6。
1米，层厚1.00～10。
10米，平均3。
44米。
1.2。
3、第四系全新统冲积层（Q4 al)总厚度2。
00~13。
20米，按岩性及状态自上而下可划分为：(1）、松散～稍密细砂：分布较为广泛，呈透镜状或层状分布。
成分以细砂为主，局部相变成粉砂、粗砂、砾砂。
灰色，饱和，松散～稍密为主，局部为中密。
质不纯，含少量淤泥，局部夹薄层淤泥质,粒径较均匀.层顶埋深2。
00～11。
20米，层厚0。
60~12。
20米，平均3.80米。
（2）、中密细砂：分布于大部分场区,呈层状分布。
局部相相变成中砂、粗砂、砾砂.灰色，饱和,中密.质较纯，粒径较均匀。
层顶埋深3.50～12。
90米，揭露厚度1.00~10。
顶管施工法_secret
一、顶管施工概论顶管施工法是继盾构法之后而发展起来的一种地下管道施工方法,也是使用得最早的一种非开挖施工方法,起源于美国。
最初，顶管施工法主要用于跨越孔施工时顶进钢套管,随着技术的改进，顶管法也用于无套管情况下顶进永久性的公用管道，主要是重力管道。
按工作面的开挖方式可将顶管法分为普通顶管(人工开挖）、机械顶管（机械开挖)、水射顶管（水射流冲蚀）、挤压顶管(挤压土柱)等。
采用何种方法要根据管径、土层条件、管线长度以及技术经济比较来确定.在顶管施工中，最为流行的三种工作面平衡理论是：气压、土水和泥水平衡理论。
顶管施工与开挖施工法相比，具有以下优点：①开挖部分仅仅只有工作坑和接收坑，而且安全、对交通影响小；②在管道顶进过程中，只挖去管道断面部分的土，挖土量少；③作业人员少，工期短；④建设公害少、文明施工程度高；⑤在覆土深度大的情况下，施工成本低.但是，它与开挖施工法相比较，顶管施工也存在以下不足之处：①曲率半径小而且多种曲线组合在一起时,施工就非常困难;②在软土层中容易发生偏差，而且纠正这种偏差又比较困难,管道容易产生不均匀下沉；③推进过程中如果遇到障碍物时处理这些障碍物则非常困难;④在覆土浅的条件下显得不很经济。
顶管施工法的适用条件为：①管径一般在200~3500mm；②管材一般混凝土管、钢管、陶土管、玻璃钢管；③管线长度一般为50～300m，最长大可达1500m；④各种地层,包括含水层。
二、泥水平衡顶管在顶管施工分类中，通常把用水力切削泥土以及虽然采用机械切削泥土而采用水力输送弃土，同时有的利用泥水压力来平衡地下水压力和土压力的这一类顶管形式都称为泥水平衡顶管施工。
在泥水平衡顶管施工中,要使挖掘面上保持稳定，就必须在泥水仓中充满一定压力的泥水,泥水在挖掘面上可以形成一层不透水的泥膜，以阻止泥水向挖掘面里面渗透。
同时，该泥水本身又有一定的压力，因此它就可以用来平衡地下水压力和土压力.这就是泥水平衡顶管最基本的原理。
顶管穿越高速公路工程施工方案
广西液化天然气（LNG）项目输气管道工程宜柳高速顶管穿越工程施工方案广西液化天然气（LNG）项目输气管道工程柳州段线路施工XXX项目部目录1 编制依据 (1)1.1设计资料 (1)1.2施工现场踏勘资料 (1)1.3施工技术标准及验收规范 (1)2 工程概况 (1)2.1概要 (1)2.2位置与交通 (2)2.3地形、地貌 (3)3 施工部署 (3)3.1劳动力安排 (3)3.2临设布置 (3)3.3施工围护 (3)3.4工作流程 (3)4 主要技术方案 (4)4.1施工原理 (4)4.2施工准备 (5)4.3测量定位 (5)4.4作业坑开挖 (6)4.5顶管设备设施安装 (7)4.6顶管施工 (7)4.6.1安装护圈 (7)4.6.2安装管节 (7)4.6.3顶管作业 (8)5 主要施工管理措施 (9)5.1技术管理措施 (9)6 质量控制与措施 (10)6.1质量保证体系 (10)6.2质量控制措施 (10)7 HSE施工管理措施 (11)8 工期安排 (12)9 机具设备配置表 (12)10 施工平面规划 (13)11安全保障措施 (13)12施工险情意外事故应急预案 (14)13防塌陷的安全措施和顶进后的注浆处理措施 (16)14交通管制及交通应急预案 (19)14.1交通管制方案 (19)14.2交通应急措施 (21)14.2.1应急要素 (21)14.2.2具体措施 (22)1编制依据1.1设计资料1.1.1《管道防腐线路部分施工技术要求》（护-3791）1.1.2广西液化天然气（LNG）项目输气管道工程施工技术要求1.1.3《广西液化天然气（LNG）项目输气管道工程干线部分柳江县境内LLLJ123～LLLJ124 号桩宜柳高速公路穿越》1.1.4《广西液化天然气（LNG）项目输气管道工程顶混凝土套管穿越公路通用图》1.1.5《天然气管道工程钢管通用技术条件》（CDP-S-NGP-PL-006-2011-2）1.1.6《油气管道线路标识通用图集》（CDP-M-PC-OGP-PL-008—2010-1）1.1.7《油气管道工程感应加热弯管通用技术条件》（CDP-S-OGP-PL-016-2011-2）1.1.8《油气管道工程感应加热弯管母管通用技术条件》(CDP-S-OGP-PL-017-2011-2) 1.2施工现场踏勘资料1.3施工技术标准及验收规范1.3.1《油气长输管道工程施工及验收规范》(GB 50369-2006)1.3.2《油气输送管道穿越工程施工规范》（GB50424-2007）1.3.3《石油天然气建设工程施工质量验收规范管道穿跨越工程》(SY 4207-2007)1.3.4《混凝土和钢筋混凝土排水管》（GBT11836-2009）1.3.5《钢质管道焊接及验收》（SY/T 4103-2006）1.3.6《石油天然气钢制管道无损检测》（SY/T 4109-2005）1.3.7《广西液化天然气（LNG）项目输气管道工程施工技术要求》1.3.8其他相关的标准规范及管理条例2工程概况2.1概要广西液化天然气（LNG）项目输气管道工程宜柳高速顶管穿越工程，本穿越单体为天然气干线柳江县LLLJ123G～LLLJ123G1 号桩宜州～柳州高速公路穿越，穿越位置里程K201+700m，采用顶进钢筋混凝土套管(管径1500mm×管长2000mm×壁厚150mm的钢筋混凝土圆管，其结构形式及制作要求详见专题设计《高速公路穿越段钢筋混凝土圆涵管通用图》)法施工。
公路顶管穿越施工方案
公路顶管穿越施工方案一、背景介绍随着城市道路交通的不断发展和改善，对于公路的维护和更新日益重要。
在实际施工中，遇到一些特殊情况，如公路上存在地下管线需要顶管穿越施工。
这种情况下，需要制定详细的施工方案，以确保工程顺利进行。
二、施工方案1. 前期准备工作在进行公路顶管穿越施工之前，需要进行详细的勘察和测量工作。
确定地下管线的位置、管线材质、埋设深度等信息，以便后续施工时参考。
同时需要与相关部门进行沟通，确保施工过程中不会影响到其他设施的正常运行。
2. 施工工艺公路顶管穿越施工一般采用顶管法施工。
具体步骤如下：(1) 开挖沟槽首先在公路边缘开挖一条沟槽，以便顶管作业进行。
沟槽的宽度和深度应根据管线的要求来确定。
(2) 定位管线确定地下管线的位置和埋设深度，标明管线线路，并进行标记，以便后续的施工进行参考。
(3) 设立支架在地下管线附近建立支架以支撑顶部土层，防止因施工引起地面塌陷的情况发生。
(4) 顶管施工采用专业的顶管设备，在地下管线上方进行顶管作业，确保管线的安全。
在施工过程中，应注意控制施工速度和压力，确保地下管线不受损坏。
(5) 填充恢复顶管作业完成后，应及时对沟槽进行填充和恢复工作，保证路面的平整和安全。
三、施工注意事项1.施工过程中需注意与道路交通的协调，确保施工安全。
2.需要严格按照相关规定和标准进行施工，保证工程质量。
3.在施工中保持与相关部门的沟通和协调，及时处理可能出现的问题。
四、结论公路顶管穿越施工是一项复杂而重要的工程，需要充分的前期准备和详细的施工方案。
只有严格按照规定操作，才能确保施工顺利进行，并保证公路交通的安全与畅通。
以上是关于公路顶管穿越施工方案的一些介绍，希望能对相关从业人员和施工单位提供一定的参考与帮助。
公路顶管穿越工程施工组织设计方案
目录一、编译依据32.项目概况32.1概述32.2地形、地质32.3跨公路顶管示意图： 43.施工方法43.1顶管施工方法介绍4四、施工程序6五、施工技术措施75.1施工准备75.2测量和支付75.3排水井施工75.4工作坑开挖85.5送操作坑基础处理95.6导向支架、就地顶管机及套管的安装95.7顶管作业105.8挖掘和倾倒土壤115.9顶管误差修正115.10顶管设施拆除125.11工作管和光缆套管的预制和穿越125.12附件安装、套管封堵125.13景观修复136.质量保证措施13七、HSE管理措施15141.编译依据1)国家法律、法规、安全、消防、环保、文物等各地区颁布的管理规定2)单管顶砼套管穿越公路典型示意图3)现场侦察4)施工技术标准及验收规定《油气长输管道建设及验收规定》GB 50369-2006《油气输送管道穿越工程施工规程》GB 50424-2007《钢管焊接及验收》SY/T 4103-2006《油气金属管道焊接工艺评定》SY/T 0452-2002《油气管道标线总图集》（ CDP-M-OGP-PL-008-2010-1 ）《顶进施工法钢筋混凝土排水管》JC/T 640-2010《成品油管道用钢管通用技术条件》（ Q/SY GJX 103-2010 ）《油气管道感应加热弯头通用技术条件》 Q/SY GJX 111-2010《油气钢管无损检测》SY/T 4109-2005《直埋钢管聚乙烯防腐层》GB/T 23257-2009《直埋钢管双层电熔环氧粉末涂料技术规范》Q/CNPC 38-20022.项目概况2.1概述XXXXX 高速公路顶部管道交叉口位于 XXXXX 约300m。
该段设计压力为10MPa，该段采用D660×10.3，材质为L450MB螺旋缝埋弧焊钢管，与干线管一致。
管道穿越里程16Km ++ 175m-16Km，水平长度10m，钢筋混凝土套管8m长度，套管规格DRCPⅢ1200 185m× 。
公路顶管穿越工程施工组织设计方案

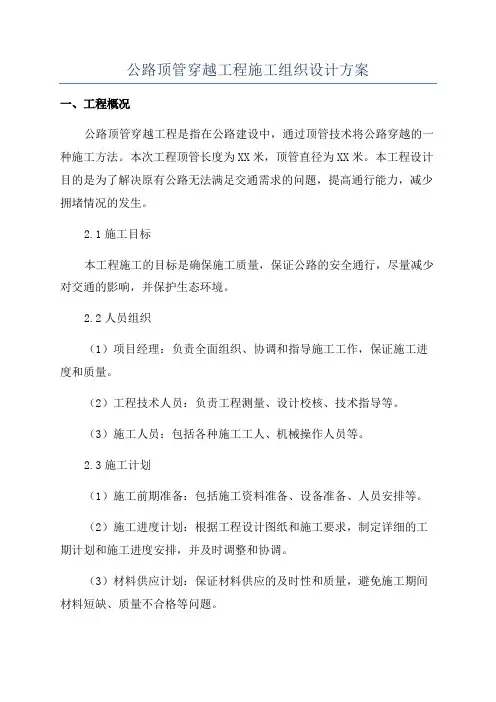

公路顶管穿越工程施工组织设计方案一、工程概况公路顶管穿越工程是指在公路建设中，通过顶管技术将公路穿越的一种施工方法。

本次工程顶管长度为XX米，顶管直径为XX米。
本工程设计目的是为了解决原有公路无法满足交通需求的问题，提高通行能力，减少拥堵情况的发生。
2.1施工目标本工程施工的目标是确保施工质量，保证公路的安全通行，尽量减少对交通的影响，并保护生态环境。
2.2人员组织（1）项目经理：负责全面组织、协调和指导施工工作，保证施工进度和质量。
（2）工程技术人员：负责工程测量、设计校核、技术指导等。
（3）施工人员：包括各种施工工人、机械操作人员等。
2.3施工计划（1）施工前期准备：包括施工资料准备、设备准备、人员安排等。
（2）施工进度计划：根据工程设计图纸和施工要求，制定详细的工期计划和施工进度安排，并及时调整和协调。
（3）材料供应计划：保证材料供应的及时性和质量，避免施工期间材料短缺、质量不合格等问题。
（4）机械设备使用计划：根据施工进度和工艺要求，合理安排机械设备的使用，确保施工进度和质量。
（5）安全计划：根据工程的特点和施工环境，制定详细的安全施工方案，保证施工期间安全生产。
2.4施工方法（1）顶管施工方法：采用顶管技术进行施工，具体操作包括挖掘顶管通道、安装顶管、进行建筑物修复与恢复等。
（2）防护措施：在施工过程中，设置临时围挡和警示标志，确保施工区域与通行区域分隔开来，保证施工安全。
（3）环境保护：在施工过程中，遵守环境保护相关法规，采取相应的措施减少施工对周边环境的影响，减少扰民。
2.5质量控制（1）施工前期：进行地质勘察，确保施工地点的地质情况符合顶管施工要求。
（2）施工过程中：严格按照工程设计图纸和施工规范进行施工，确保施工质量达到要求，并进行质量检查和验收。
（3）施工后期：对施工完成的顶管进行检测和监测，保证其稳定性和安全性。
2.6施工安全（1）制定详细的安全施工方案，明确安全责任单位和人员，加强对施工过程的安全监督和管理。
