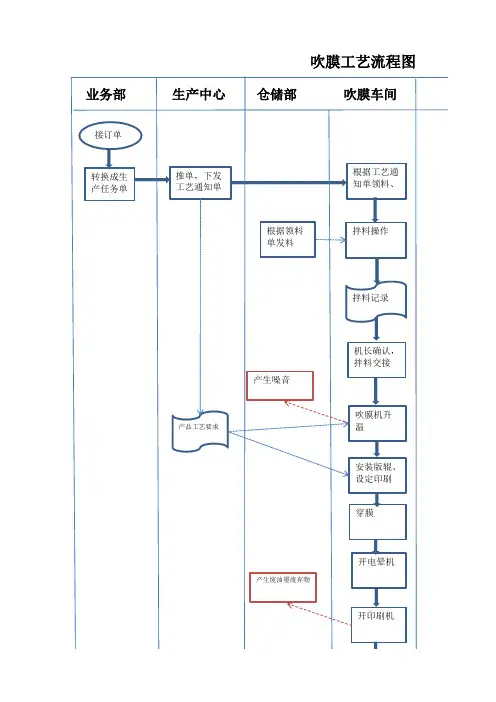

吹膜工艺流程图

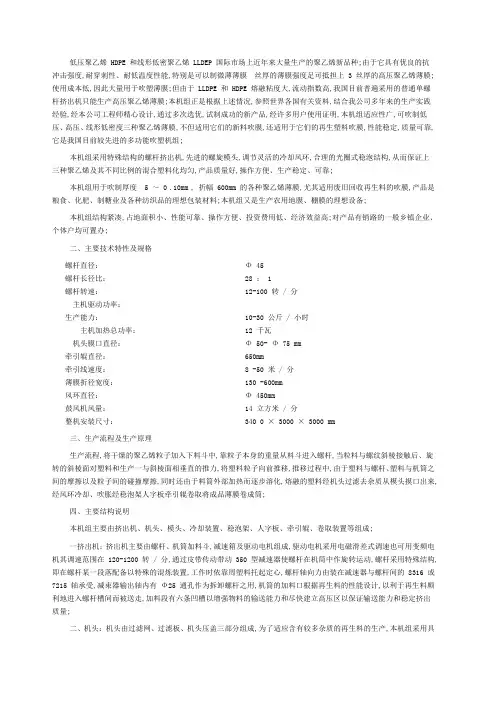

低压聚乙烯（ HDPE ）和线形低密聚乙烯（ LLDEP ）国际市场上近年来大量生产的聚乙烯新品种。

由于它具有优良的抗冲击强度，耐穿刺性、耐低温度性能，特别是可以制微薄薄膜（ 1.5 丝厚的薄膜强度足可抵担上 3 丝厚的高压聚乙烯薄膜）。

使用成本低，因此大量用于吹塑薄膜。

但由于 LLDPE 和 HDPE 熔融粘度大，流动指数高，我国目前普遍采用的普通单螺杆挤出机只能生产高压聚乙烯薄膜。

本机组正是根据上述情况，参照世界各国有关资料，结合我公司多年来的生产实践经验，经本公司工程师精心设计，通过多次选优，试制成功的新产品，经许多用户使用证明，本机组适应性广，可吹制低压、高压、线形低密度三种聚乙烯薄膜，不但适用它们的新料吹膜，还适用于它们的再生塑料吹膜，性能稳定，质量可靠，它是我国目前较先进的多功能吹塑机组。

本机组采用特殊结构的螺杆挤出机，先进的螺旋模头，调节灵活的冷却风环，合理的光圈式稳泡结构，从而保证上三种聚乙烯及其不同比例的混合塑料化均匀，产品质量好，操作方便、生产稳定、可靠。

本机组用于吹制厚度 0.00 5 ～ 0 .10mm , 折幅 600mm 的各种聚乙烯薄膜，尤其适用废旧回收再生料的吹膜，产品是粮食、化肥、制糖业及各种纺织品的理想包装材料。

本机组又是生产农用地膜、棚膜的理想设备。

本机组结构紧凑，占地面积小、性能可靠、操作方便、投资费用低、经济效益高。

对产品有销路的一般乡镇企业、个体户均可置办。

二、主要技术特性及规格
螺杆直径：Ф 45
螺杆长径比：28 ： 1
螺杆转速：12-100 转 / 分
主机驱动功率：7.5kw
生产能力：10-30 公斤 / 小时
主机加热总功率：12 千瓦
机头膜口直径：Ф 50- Ф 75 mm
牵引辊直径：650mm
牵引线速度：8 -50 米 / 分
薄膜折径宽度：130 -600mm
风环直径：Ф 450mm
鼓风机风量：14 立方米 / 分
整机安装尺寸：340 0 × 3000 × 3000 mm
三、生产流程及生产原理
生产流程，将干燥的聚乙烯粒子加入下料斗中，靠粒子本身的重量从料斗进入螺杆，当粒料与螺纹斜棱接触后、旋转的斜棱面对塑料和生产一与斜棱面相垂直的推力，将塑料粒子向前推移，推移过程中，由于塑料与螺杆、塑料与机筒之间的摩擦以及粒子间的碰撞摩擦，同时还由于料筒外部加热而逐步溶化，熔融的塑料经机头过滤去杂质从模头摸口出来，经风环冷却、吹胀经稳泡架人字板牵引辊卷取将成品薄膜卷成筒。

四、主要结构说明
本机组主要由挤出机、机头、模头、冷却装置、稳泡架、人字板、牵引辊、卷取装置等组成。

（一）挤出机：挤出机主要由螺杆、机筒加料斗，减速箱及驱动电机组成，驱动电机采用电磁滑差式调速（也可用变频电机）其调速围在 120-1200 转 / 分，通过皮带传动带动 350 型减速器使螺杆在机筒中作旋转运动，螺杆采用特殊结构，即在螺杆某一段落配备以特殊的混炼装置，工作时依靠周塑料托起定心，螺杆轴向力由装在减速器与螺杆间的 8316 或 7215 轴承受，减束器输出轴有Ф25 通孔作为拆卸螺杆之用，机筒的加料口根据再生料的性能设计，以利于再生料顺利地进入螺杆槽间而被送走，加料段有六条凹槽以增强物料的输送能力和尽快建立高压区以保证输送能力和稳定挤出质量。

（二）、机头：机头由过滤网、过滤板、机头压盖三部分组成，为了适应含有较多杂质的再生料的生产，本机组采用具有交大过滤面积的直角式机头结构，同时考虑 HDPE 、 LLDPE 熔料具有较大粘度，对物料的流道设计作了合理的选择，并利用挤出机的驱动电机挤出滤扳，故可适应一个人单独进行换网操作。

（三）模头：本机组选用螺杆芯棒模头结构，根据 LDPE 、 HDPE 、 LLDPE 三种聚乙烯的特性，综合考虑设计了螺旋角、退坡角、定型长度，模口开度等主要技术参数，经多次对比度试验进行选优定型，具有压大，挤出稳定均匀、薄膜力度性能好，无拼缝线与本机组挤出机匹配好等优点，同时，变换三种聚乙烯及混合料、再生料比例进行吹膜生产，可不用更换模头，为了适应本机组吹膜折径围，备有多种规格的口模结构，更换操作一人可以完成，简单、方便、迅速。

（四）冷却装置由冷却风环、鼓风机等组成，冷却风环系外冷式可调风环，不但可调入口风口的开启度，同时还可调节各处不同的开启度，操作方便，有利有膜厚度及均匀度的控制，鼓风机采用 14 立方米 / 分风量。

（五）稳泡架：本机组采用光圈式可调结构稳泡架，调节围大，适应吹制折幅 150 -600mm 围任何折幅尺寸的薄膜，操作调节方便，泡管稳定，为卷取管平整创造条件。

（六）牵引辅机：牵引辅机由牵引架、人字板、牵引辊、卷取机构及牵引电机等主要部件组成，本机组牵引电机采用 0.75 千瓦电磁滑差式电机，通过减速部分带动两对牵引辊筒，同时带动取机构，人字板固定在牵引辊下面的固定架上，夹角大小的调节子根据吹制薄膜规格可自由调节，两对牵引辊由橡胶辊与钢辊组成，可成功地防止气体外逸和保证卷取顺利进行，牵引架采用拼装式结构，拆装方便，有利外地用户运输安装，卷取机构采用有效的中心卷取机构，其力恒定装置由链轮带动摩擦片，由磨擦片带动大齿轮，再动卷取轴，从而保证了卷取直径由小变大，其磨擦力的大小可通过调节弹簧力大小来控制。

（七）空气压缩机：空气压缩机输出的压缩空气、关贮槽，经贮槽出口阀门进入模头螺旋芯棒中心孔，模头前装有压力调节阀，按制品大小要求进行调节气量、气压、气体经芯棒中心孔进入挤出物管状中心，吹胀挤出塑料成泡管形状的薄膜。

（八）电器控制部分
本机组配有机组操作柜，由总钮接通总电源，打开电机总开头关，可分别通过分钮开关控制机身及三通，口模各钮电热，其中关键部位两组线圈采用热电偶自动测温与自动控温，正常生产过程中，温度可自动控制，以确保生产过程稳定、可靠。

五、设备运输和安装
汽车直接运输，多数机件不需装钉包装箱，但应避免倒置，碰撞及大的振动，公铁联运或公铁水联运时，必须装钉包装箱。

在运输过程中应包装或卸机时严格禁止吊住料筒，否则料筒变形，螺杆会胀死。

本机组应安装在混凝土较厚的坚实地面上，不需要装地脚螺钉。

按平面布置图进行布置即可，牵引架组装时，各部件要严格对号组装以确保试机一次成功。

六、操作程序
本机组系 LDPE 、 HDPE 、 LLDPE 多用吹膜机，有许多地方具有特殊的结构，困此，开机生产时应严格按本操作程序进行。

（一）温度控制：本机组适用于各种新旧聚乙烯粒子的吹膜，对于不同种类、不同型号及各种比例混合的原料，各有其相适应的温度分布曲线，这在具体实践中需要不断摸索。

因此，在本文中只能笼统地讲大约围，一般情况低压聚乙烯的温度要求高一些，大约20 0 ℃ -280 ℃ ，高压聚乙烯温度控制低一些，
大约120 ℃ -200 ℃ ，对于不同比例的混合料，低压多些，温度也应高些。

高压多些，温度控制低一些，具体还应根据模头挤出物料情况及时调节。

（二）开机前的准备工作及注意事项
1 、检查本机组安装工作是否按要求安装好，检查各螺栓紧固良好。

2 、检查和加好减速箱，空压机的润滑油，检查各机械传动部件的润滑情况。

3 、对电源、电器部分进行检查，各机件应有安全接地。

4 、料筒没有充满塑料，充满塑料而温度未达要求，禁止启动。

5 、检查下料斗不能有异物，原材料中不得有铁屑或其它不合要求的物料混入。

6 、对材料要求应干燥，否则应进行预干燥。

7 、检查本机组加热系统和测温系统完好。

8 、开机过程中，无关人员应离开，要防止物料局部过热冲出伤灼，要防止皮带和辊筒轧伤，要防止头发、衣物被卷取进去。

（三）原始开机
1 、对电器部分进行全机检查合格，注意各电机单体运转方向是否正确。

2 、对机械部分检查并全部进行手动盘车合格
3 、牵引部分、空压机、风机进行单体试车，注意机械传动部分方向，声响正常，注意无级调速灵敏、稳定。

4 、拆出三通压盖和滤板。

5 、检查主机电加热器合格后，依次开通各加热器并依次检查是否漏电，并加以消除。

6 、挤出机加热过程中，用手经常盘机，注意轻重、声响变化情况。

7 、启动空压机，把气体压力打倒 6kg / 立方米左右备用。

8 、各点温度达成指标时，从加料口加入少量原料，用手动盘机，观察其进料情况，良好时再加料手动盘车至物料挤出。

9 、停止手盘，启动马达（注意声响）用灰刀或螺丝刀挖去挤出料 1-5 斤停车。

10 、停止加热，检查各螺栓松紧情况，并再紧固一次。

11 、装上过滤网、过滤板和三通压盖，继续加以指标温度。

12 、待挤出机各点温度（包括模头、三通）达到指标时启动挤出机，检查模头圆形窄缝出料均匀，否则需调节。

13 、启动牵引马达，调节速度，启动鼓风机。

14 、套上手套，牵引挤出管状物，并微开进气调节伐使之吹胀管膜。

15 、继续牵引管膜引过稳泡管至顶端人字板，经以压辊筒，导辊和第二双辊筒到卷取。

16 、根据要求折径，调节光圈式稳泡架和进气伐
17 、根据要求薄膜厚度调节牵引辊转速。

18 、根据牵引辊速度。

薄膜折径、薄膜重量，测算挤出机一定转速下的产量，并认真作好记录。

（四）正常开停机
有下列情之一属正确停车
1 、更换过滤网。

2 、事前知道停电、限电。

3 、薄膜厚度不均需停车调整
4 、薄膜有拼缝线需处理
5 、薄膜有块、气泡、冷却线过高、过低等不正常情况需处理。

正常停车步骤：
1 、停止电加热器加热
2 、停止挤出机动转
3 、停止空压机运转
4 、待口膜处薄膜离开，停止鼓风机动转
5 、等薄膜卷取得差不多时，停止牵引部分运转
正常开车步骤：
1 、加热挤出机机身、机头、模头、控制各点温度在指标以。

2 、如久停后开车，各点加热温度达指标围后还需恒温 10-30 分钟，如停车半小时开车，不需恒温。

3 、启动空压机，贮气缸压力 6 -8kg /cm 时停下备用。

4 、根据薄膜折径，厚度要求与挤出机生产能力进行加工，估算牵引速度和稳泡直径。

5 、各点温度达指标符合要求后，穿戴好劳保用品，按顺序启动牵引机、鼓风机、挤出机。

6 、膜口出料均匀一致时，即可戴好手套缓慢提拉管坯，同时将管坯端头封闭，微开进气调节伐，使之从芯棒中心孔吹入少量压缩空气，然后小心地引过稳泡架、人字板，并穿入牵引辊、导辊直至卷取。

7 、检查各处薄膜厚度、宽度，并加以调节，使之达到要求。

（五）正常操作要求：
1 、根据成品质量要求，选择合适原料，可选用一种、两种或多种原料混合。

2 、根据原料性能，控制加热温度曲线（不同原料配比，都一定的合适的温度分布曲线）。

3 、根据成品薄膜所要求的折径、厚度，对照本机组的生产能力估算牵引速度，并应加以抽查验算。

4 、对原料要求应无杂质、应干燥。

5 、精心调节各点温度和调节冷却风环各处风量，使薄膜各处厚度均匀。

七、不正常情况原因及处理办法
不正常现象产生原因解决办法
1 、引膜因难 1 、机头温度过高过低
2 、各处厚度相差较大
3 、原料杂质太多
1 、调整全机温度
2 、调整冷却风量或模头各处模口间隙
2 、刚开车过程中模口物料冲出模头、机头或机身某处温度局部
过高、物料分解。

1 、预热时密切注意调整温度
2 、原料混合要均匀
3 、冷固线过高 1 、机头温度过高
2 、挤出量过大
3 、冷却不够1 、降低机头温度
2 、降低螺杆转速
3 、加大冷却风量
4 、冷却线过低与 3 相反与 3 相反
5 、出料量逐渐减少 1 、过滤网被堵赛
2 、机身温度过高1 、调换滤网
2 、调融温度
6 、泡管不正 1 、机身模口温度过高
2 、模头间隙出料不均1 、适当降低温度
2 、调整模头间隙
7 、泡管出现萌芦形，宽窄不一 1 、有规律性的葫芦形是由于牵
引辊的夹紧力大小
2 、无规律的萌芦形是因为牵引
速度不均
3 、风环压力太大
4 、模口温度太高
1 、调整夹紧力
2 、调整牵引速度，并检查各传动部分正常与否
3 、调整风环压力均匀一致
4 、调整温度
8 、表面发花如同云团状或手指
印斑块
1 、机身模口温度太低 1 、调整温度
9 、薄膜厚度不均 1 、口模间隙不均
2 、风环各处冷却风量不均匀
3 、机头、模头四周温度不均匀1 、调整模头
2 、调整冷却风环
3 、防止有冷风、热风流动
10 、皱折 1 、薄膜厚度不均
2 、冷却不足、不均1 、按 9 调整
2 、降低线速度或增加冷却
3 、人字板、牵引辊稳泡架及模头中心没对准
4 、人字板间隙不均
5 、人字板角度与泡管直径不相匹配
6 、牵引辊松紧不一或变形3 、校调
4 、调整人字架间隙
5 、校正角度
6 、调整牵引辊
11 、僵块 1 、滤网被顶破
2 、温度不适合
3 、原料不匹配1 、调整滤网
2 、调整温度
3 、调整原料配比
12 、薄膜有气泡 1 、原料潮湿
2 、原料中有易分解成份
3 、发生僵块后胀破1 、将原料烘干
2 、寻找易分解物并消除之
3 、按 1.1 调整解决
13 、膜口无料挤出 1 、下料口断料
2 、下料口被架侨
3 、下料口处温度太高或太低
4 、原料配不合适1 、检查消除之
2 、调整下料口附近机身温度
3 、调整原料混合配比
14 、机头螺栓打断 1 、机头盖板方向装错
2 、机头温度过低
3 、久停后、机后、膜头没有恒
温
修复后调整 123
15 、挤出机有异响 1 、有硬物把螺杆卡住
2 、机械部分有故障
1 、通过手盘车及方向将硬物倒退到下料口取础
2 、检查修复机械部分故障
16 、卷取不平 1 、有折皱
2 、膜管风夹有空气
3 、膜管跑偏或卷取轴不正
4 、卷取力机构松紧不均或太大
太小1 、按第 10 条检查问题
2 、消除空气，调整夹棍
3 、调整各处
4 、调整力机构
八、巡回检查与设略保养
1 、检查温度自控完好，加热电器完好，注意及时调节各点加热温度在指标围之。

2 、检查牵引速度，控制薄膜厚度
3 、观察调整薄膜厚度的均匀，折径符合标准。

4 、检查空气贮气缸压力，不能过高，但应有备用压力。

5 、检查控制原料配比并混合均匀
6 、检查原料无杂质，特别是应及时用磁铁检查铁器混入。

7 、检查减速箱位和空压机气缸润滑油滑情况
8 、定期检查各运转电机温升和机械传动情况。
