10kV环网柜应急快速连接技术研究与应用

10kV环网柜应急快速连接技术研究与应用

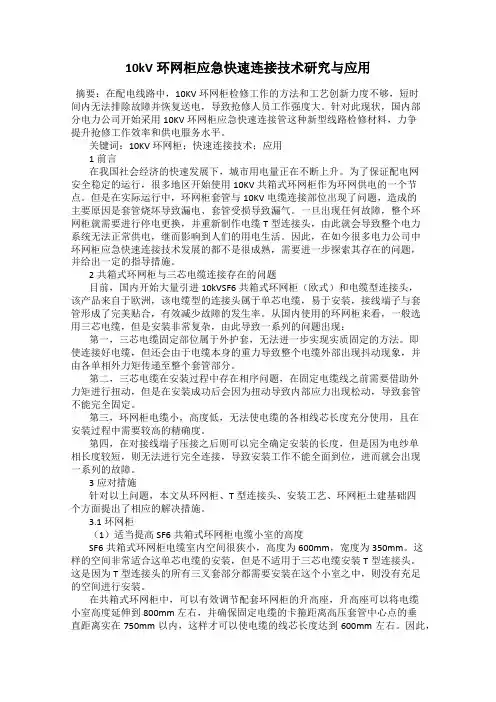

10kV环网柜应急快速连接技术研究与应用摘要:在配电线路中,10KV环网柜检修工作的方法和工艺创新力度不够,短时间内无法排除故障并恢复送电,导致抢修人员工作强度大。

针对此现状,国内部分电力公司开始采用10KV环网柜应急快速连接管这种新型线路检修材料,力争提升抢修工作效率和供电服务水平。

关键词:10KV环网柜;快速连接技术;应用1前言在我国社会经济的快速发展下,城市用电量正在不断上升。

为了保证配电网安全稳定的运行,很多地区开始使用10KV共箱式环网柜作为环网供电的一个节点。

但是在实际运行中,环网柜套管与10KV电缆连接部位出现了问题,造成的主要原因是套管烧坏导致漏电、套管受损导致漏气。

一旦出现任何故障,整个环网柜就需要进行停电更换,并重新制作电缆T型连接头,由此就会导致整个电力系统无法正常供电,继而影响到人们的用电生活。

因此,在如今很多电力公司中环网柜应急快速连接技术发展的都不是很成熟,需要进一步探索其存在的问题,并给出一定的指导措施。

2共箱式环网柜与三芯电缆连接存在的问题目前,国内开始大量引进10kVSF6共箱式环网柜(欧式)和电缆型连接头,该产品来自于欧洲,该电缆型的连接头属于单芯电缆,易于安装,接线端子与套管形成了完美贴合,有效减少故障的发生率。

从国内使用的环网柜来看,一般选用三芯电缆,但是安装非常复杂,由此导致一系列的问题出现:第一,三芯电缆固定部位属于外护套,无法进一步实现实质固定的方法。

即使连接好电缆,但还会由于电缆本身的重力导致整个电缆外部出现抖动现象,并由各单相外力矩传递至整个套管部分。

第二,三芯电缆在安装过程中存在相序问题,在固定电缆线之前需要借助外力矩进行扭动,但是在安装成功后会因为扭动导致内部应力出现松动,导致套管不能完全固定。

第三,环网柜电缆小,高度低,无法使电缆的各相线芯长度充分使用,且在安装过程中需要较高的精确度。

第四,在对接线端子压接之后则可以完全确定安装的长度,但是因为电纱单相长度较短,则无法进行完全连接,导致安装工作不能全面到位,进而就会出现一系列的故障。

SF6环网柜运行操作规程还好还好

SF6环网柜运行操作规程还好还好

SF6绝缘共箱充气式环网柜运行、操作规程一、五条安全原则:1、停电隔离断开准备工作的环网柜的区间所有电源。

2、确保未投入的开关不被误操作在退出运行的间隔上明确的指示:⏹被隔离设备⏹隔离的原因⏹操作人确保开关设备在正确的工作状态避免误操作。

3、验电检查并确认需操作设备没有高压电!4、接地操作通过接地开关接地;5、与两侧的其它带电元件隔离确认环网柜需操作区域与其它带电部分完全隔离。

如不遵循以上安全原则将会产生严重后果:危险的高电压可导致人员伤害;开关设备重要功能的损坏;无法进行专门的维护和服务;二、安装前验收试验:验收试验项目⏹根据订货资料查对箱内安装的电气元件型号、规格是否相符;⏹检查紧固件是否松动,发现有松动的,应立即拧紧;⏹检查母线连接处接触是否严密,如有接触不良,应进行检修;⏹主回路电阻测量:测量各相电阻值,应不超过规定值,可采用直流降压法测量,通以100A直流电流,测其电压降;⏹绝缘电阻检查:用2500V摇表测量,其值应不小于10MΩ;⏹耐压试验:▪不带电缆时,工频耐压35kv,一分钟;▪带电缆时,直流耐压试验,负极性,15分钟,36kv;▪在工频耐压时可对带电显示器的发光情况进行检查。

当交流电压升至5kv时,指示灯起晕发光;当电压升至10kv时,灯光明亮可见(有时是闪耀式的)。

在工频耐压试验电压高于10kv和直流耐压试验时,带电指示器上如有核相孔,应将带电显示器的核相孔短接并接地,防止带电显示器烧坏。

三、安装:§3.1 运输及装卸请注意安全提示并遵循防止意外事故发生的相关规定!请注意环网柜不可侧放运输!在起吊和运输时,使用的起重机械和运输设备的负荷能力应有足够的裕度。

在运输和卸货的过程中需用起重设备或叉车。

安装时必须使用足够安全的设备并通过环网柜底座两侧的专用起吊螺钉进行吊装。

两侧缆索长度应相同,且夹角不得大于90°。

请测试重心。

卸货之后,及时开箱检查:检查环网柜及配件是否遭到损坏;根据发货清单检查附件、技术文件是否齐全;检查压力表指针应在绿色区域内。

配网10kV共箱式SF6环网柜招标技术条件书.

配网10kV共箱式SF6环网柜招标技术条件书.

广东电网公司佛山供电局配网10kV共箱式SF6环网柜订货技术条件书二00五年六月目录1.范围 (32. 应遵循的主要标准 (33. 主要技术条件 (33.1环境条件 (33.2工程条件 (43.3 设备的主要参数 (43.4 技术要求 (53.5 零配件要求 (74.监督制造 (75.试验 (85.1 型式试验项目 (85.2 出厂试验项目 (95.3 现场验收试验项目 (96. 包装、运输 (96.1包装 (96.2 运输 (107.供货范围 (118.中标厂商应提供的技术文件 (118.1厂商投标时应提供的图纸 (118.2 供方交货时应提供的技术文件和图纸 (119. 主件选用厂商范围 (1210. 附表 (121. 范围本技术条件适用于佛山供电局10kV配网工程对10kV共箱式SF6环网柜的招标通用订货,是相关设备通用订货合同的技术条款。

2.应遵循的主要标准供方应遵循最新版本的国家标准(GB、电力行业标准(DL和国际单位制(SI。

如果供方有自已的标准或规范,应提供标准代号及其有关内容,并须经需方同意后方可采用,但原则上采用更高要求的标准。

供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准:DL/T791-2001 《户内交流充气式开关柜选用导则》GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 3804-2004 《3.6kV~40.5kV高压交流负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》IEC 420:1990 《高压交流负荷开关—熔断器的组合电器》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃最热月平均温度: 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度:8度3.1.5 污秽等级:Ⅲ级3.1.6安装场所:户内3.2 工程条件3.2.1 系统概况a. 系统额定电压:12kVb. 系统额定频率:50Hzc. 系统中性点接地方式:不接地、消弧线圈接地和小电阻接地。

供配电环网柜基本知识

供配电环网柜基本知识

供配电环网柜基本知识文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜(1)HXGN3-10型(H-环网柜;X-箱式;G-高压;N-户内)柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板;对于架空进出线柜,其柜顶可加装母线通道或遮拦架.(2)HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜;02号方案为负荷开关柜,这两种柜都设有接地开关;09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门;负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置;柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒;配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下:1)接地开关合闸后,负荷开关不能操作,正面板可以打开;2)接地开关分闸后,负荷开关可以操作,正面板不能打开;3)负荷开关分闸后,接地开关可以操作,正面板可以打开;4)负荷开关合闸后,接地开关不能操作,正面板不能打开.(3)GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或HRC熔丝控制(击发)脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低(呵呵,少数进口产品并不便宜),体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A(少数达到1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上),实现这些功能的配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置的一种开关电器,使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位负荷开关,都有结构简单、价格便宜的特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转移电流"的开断.而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机的结合起来,就可满足配电系统各种正常和故障下运行操作保护的要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧的配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高的用户,进线必须采用双电源切换柜.七楼所说的“现在也有人将负荷开关及熔断器组合的高压开关柜叫环网柜,主要是容易和用断路器的开关柜区分开来”不太准确,环网柜也有装断路器的方案户外环网一般用于城市电网,采用共箱式的SF6环网柜,这种柜型最大的特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电的方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手的环网供电模式.为保证供电的可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本的环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜(1)HXGN3-10型(H-环网柜;X-箱式;G-高压;N-户内)柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板;对于架空进出线柜,其柜顶可加装母线通道或遮拦架.(2)HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜;02号方案为负荷开关柜,这两种柜都设有接地开关;09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门;负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置;柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒;配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下:1)接地开关合闸后,负荷开关不能操作,正面板可以打开;2)接地开关分闸后,负荷开关可以操作,正面板不能打开;3)负荷开关分闸后,接地开关可以操作,正面板可以打开;4)负荷开关合闸后,接地开关不能操作,正面板不能打开.(3)GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或H RC熔丝控制(击发)脱扣.(4)8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈;其中8DJ20为不可扩展共气箱结构;8DH10为可扩展式;采用模块化设计,满足各种终端型和环网型用户的需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的, 但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"的含义的. 这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,"环网柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.。

SF6气体共箱式环网柜

SF6气体共箱式环网柜
SF6 气体环网柜
一、气体绝缘环网柜的简介及优势
1.1、SF6气体的特性 SF6是一种人造惰性气体,无色、无味、无毒(正常 状态下),微溶于水。相对密度是空气的5倍,分子量 大约为146(氦气分子量大约为4)。 六氟化硫具有良好的电气绝缘性能及优异的灭弧性能。 其耐电强度为同一压力下氮气的2.5倍,击穿电压是空 气的2.5倍,灭弧能力是空气的100倍,在正常大气压下 绝缘强度大约是空气的3倍,是一种优于空气和油之间 的新一代超高压绝缘介质材料。 六氟化硫电解会产生有毒气体,并且是一种温室效应 气体,地球的温暖化系数GWP:SF6气体分子是CO2的 24000倍,SF6气体可以存在大气中3200年以上。
十、公司生产实力(公司大门)
12 50 630 42/48 75/95
V模块 断路器
12 50 630 42/48 75/95
额定有功负载开断电流 额定闭环开断电流 5%额定有功负载开断电流 额定电缆充电开断电流 额定转移电流 额定短路开断电流
1700 31.5
四、 技术优势及主要元器件——技术优势
为了优化气箱内的电场分布,主母线设计为带 R5圆角的矩形铜排(40*8),组合电器回路 母线为Φ1 0铜棒;对可能引起的局部电场尖端 的部位,如母线连接及固定处,均装了金属屏 蔽罩,用以均匀电场,提高绝缘强度。
三、HSM6-12环网柜技术参数
技术参数
额定电压 额定频率 额定电流 工频耐受电压 雷电冲击 耐受电压 相间、相对地及断口 相间、相对地及断口
单位
kV HZ A kV V A A A A A kA
K模块 负荷开关
12 50 630 42/48 75/95 630 630 31.5 31.5
T模块 组合电器

供配电——环网柜基本知识

供配电——环网柜基本知识

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。

该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多,如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。

柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6 绝缘的负荷开关为SF6 式,由于SF6 气体封闭在壳体内,它形成的隔断断口不可见。

环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。

环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。

这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。

一二次融合成套环网柜(SF6,电动,共箱)

一二次融合成套环网柜(SF6,电动,共箱)

一二次融合成套环网柜(SF6,电动,共箱)1.技术特性参数表
2.组件材料配置表
3.使用环境条件表
注:使用条件表中“项目单位要求值”为正常使用条件,超出此值时为特殊使用条件,项目单位可根据工程实际使用条件进行修改。

4.密度继电器
5.项目单位可选技术参数表(项目单位填写)
项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。

6.项目单位技术差异表(通用技术规范部分)
项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值,根据工程实际情况,如有差异,应逐项在“项目单位技术差异表”中列出。

(本表是对技术规范的补充和修改,如有冲突,应以本表为准)
7.红苏电气需提供的设备图纸及资料。

配电环网柜箱变的运行检修与故障处理关雪琳1张倩2

配电环网柜箱变的运行检修与故障处理关雪琳1张倩2

配电环网柜箱变的运行检修与故障处理关雪琳1张倩2发布时间:2021-09-06T12:13:37.302Z 来源:《中国电力企业管理》2021年5月作者:关雪琳1张倩2 [导读] 众所周知,树干式以及放射式配电网络是低压配电网络的两种主要配电形式之一。

而随着改革的不断深入,工业化进程也在逐渐变高,传统的树干式以及放射性配电网络对于当今的社会发展需求已经不能够进行更好的满足。

为此,为了能够简化配电线路,将线路通道减少,同时对于改造和升级系统更加方便以及管理系统更加高效,此时就需要将环式室配电网络形式逐步地应用到电力系统当中,而环网丰断口箱式变压器就是环网当中的主要部分,同时它具有性能稳定、使用以及安装方便、占地面积小以及性价比高等众多的优点。

1.国网平度市供电公司关雪琳1 山东省平度市 2667002.国网青岛供电公司张倩2 山东省青岛市 266000摘要:众所周知,树干式以及放射式配电网络是低压配电网络的两种主要配电形式之一。

而随着改革的不断深入,工业化进程也在逐渐变高,传统的树干式以及放射性配电网络对于当今的社会发展需求已经不能够进行更好的满足。

为此,为了能够简化配电线路,将线路通道减少,同时对于改造和升级系统更加方便以及管理系统更加高效,此时就需要将环式室配电网络形式逐步地应用到电力系统当中,而环网丰断口箱式变压器就是环网当中的主要部分,同时它具有性能稳定、使用以及安装方便、占地面积小以及性价比高等众多的优点。

为此。

在小区供电网络设计当中,环网设计的应用在逐渐增加。

然而在实际的生产运行过程当中,环式配电网络的故障形式具有很多种,对于这些故障方式进行深入的分析以及总结是十分必要的,为此,对于配电环网柜箱变的运行检修及其故障处理进行研究具有极其重要的意义。

关键词:配电环网柜箱变;运行检修;故障处理引言配电环网系统的出现,最大限度的解决了发散式配电网和树干式配电网的弊端,还能有效的提升配电系统的整体稳定性和安全性。

一二次融合成套环网箱(气体柜)

一二次融合成套环网箱(气体柜)

3
扩展母线 压力表 观察窗
断路器/隔离开 关一体化机构 充气单元
观察窗
电缆出线 电流互感器
2017/11/6

2017/11/6
金属箱体 扩展 三工位隔离开 关 压力表 断路器/负荷开 关 观察窗
断路器、三工 位隔离开关机 构 电缆出线
分支母线
防爆膜
2017/11/6
一二次融合成套环网箱
HSM6-12系列 SF6共箱式充气柜
产地:浙江乐清红苏厂




产品定位为12kV一次系统的主回路供配电设备,采用干燥空气绝缘或氮气为 主绝缘介质,与内部真空灭弧采用固体绝缘结合的复合绝缘结构。 各单元采用独立气箱设计,灵活拼接组合,并柜连接采用柜顶标准硅橡胶可 触摸干式主母线。 内部真空灭弧室采用环氧固封技术包封,根据客户需要可配置断路器灭弧室 或负荷开关灭弧室。 隔离开关采用三工位隔离开关。安装在母线侧。 金属箱体防护等级IP65。 也可实现共箱式结构,最多6个单元一组,多组连接扩展。 一二次融合成套环网箱:
就是环网箱一体化:C+V+母线PT+集中式DTU及其外箱体+航插+电缆及其组成设备一整 套;DTU及其组成元件一套。


2017/11/6

参数
额定电压:12kV 1Min工频耐压:42/48kV 雷电冲击耐压:75/85kV

断路器
额定电流:630A 额定短路开断电流:20kA,25kA 额定短时耐受电流:20kA 25kA(4S) 机械寿命:10000次

负荷开关
额定电流:630A 额定短时耐受电流: 20kA 25kA (4S) 机械寿命:10000次

户外环网柜产品介绍

户外环网柜产品介绍
特点
独特的开关设计:使用不锈钢制成的负 荷开关壳体将柜体分为不同的小室 。
组合自由,扩展方便。
负荷开关密封在SF6气体里。
壳体使用不锈钢经冷锻压工艺加工而成, 保证了产品的高质量。
技术参数
额定电压 :
12kV
负荷开关单元额定电流: 630A
组合电器单元额定电流: 125A
断路器单元额定电流: 630A、1250A
Lsx 2019/11/13
YDFW-12-□□F3
箱体深度仅为850mm; 新增加了电缆室,没有零乱的电缆; 改变普通套管平行出线方式为三角出 线方式,相对加大了相间距离,提高了安 全性; 具有负荷开关的观察窗和加大的电缆 室观察窗,可直观的看到柜内情况,方便 巡检; 操作机构与电缆室之间有联锁装置, 保证开关在接地时才可打开电缆室门; 可实现电动,并可加单独的计量柜及 母线互感器柜,该柜都以电缆头方式连接, 全绝缘设计;
*柜深1200mm(普通型) *柜深1000mm(改进型) *柜深850mm(3开门,超小型) *柜深850mm(带电缆室,超薄)
Lsx 2019/11/13
YDFW-12-□□F
最普通的带开关型分支箱,内壳 体部分几乎与环网柜完全一致,所不 同的是没有压力报警装置。
由于不考虑电动升级,因而没有 预留了RDCU-DCM、RDCU-III的安 装空间,使外壳体深度有所减小,为 1200mm,而环网柜的深度一般是 1437mm。
特殊喷漆工艺,15年不褪色
所有板金加工全部采用数控 剪板机、数控折弯机、数控
面漆层150um
等离子切割机,完全保证尺 底漆层150um
寸精度、定位精确
磷化膜层
钢板
Lsx 2019/11/13

供配电环网柜基本知识

供配电环网柜基本知识

供配电环网柜基本知识 The document was prepared on January 2, 2021什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。

该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。

柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。

环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。

环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。

供配电——环网柜基本知识

供配电——环网柜基本知识

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。

该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。

柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。

环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。

环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。

这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。

供配电环网柜基本知识

供配电环网柜基本知识

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。

该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多,如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。

柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。

环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。

环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。

这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。

环网柜基础知识

环网柜基础知识

环网柜基础知识基本概念及特点10kV户外箱式环网柜,又称环网供电单元(简称环网柜),每个环网柜由3至6路开关共箱组成,接线方式灵活多样,可以满足不同配电网络节点的需求。

开关装置和硬母线密闭在同一个不锈钢金属外壳内,采用SF6作为灭弧介质和绝缘介质,开关采用三相联动的负荷开关或断路器,其额定电流为630A,短时耐受电流可达20kA/3S。

由于这种特殊的排列结构,环网柜具有如下特点:户外型、全绝缘、全密封结构,能适应任何恶劣环境。

体积小、重量轻、结构紧凑,占地小。

安装简单,操作方便,安全可靠、免维护。

具有电动和手动操作机构,配FTU后即可实现配电自动化。

由于它体积小、技术指标高,完全可以取代常规的开关站,从而减少占地面积和缩短出线电缆长度,降低整体造价和维护费用,因而广泛应用于工业园区、街道、居民区、繁华商业中心等。

环网柜发展历史及现状在这方面,德国制造厂家多,起步早,用量大。

德国Fritz Driescher 公司于1978年率先研发出SF6环网供电单元(Minex 型),接着西门子公司开发出8DJ10型和8DH10型环网供电单元,F&G公司的GA 和GE型环网单元及AEG公司的F1型环网供电单元等后期出现的厂家包括:ABB、施耐德、阿尔斯通(AREVA)、VEI、G&W以及欧马嘉宝和COPPER等等。

韩国系列厂家包括:LG、新星、晓星、真光、英泰克、EN等等。

国产厂家在环网柜生产方面虽然起步较晚,但是发展相当迅速,特别是单元式的环网柜,可以说是遍地开花。

国产厂家在共箱式的环网柜的开发生产方面,由于技术方面的限制,发展比较缓慢,不过经过几年的积累,目前也如雨后春笋般涌现。

这些代表性的厂家包括北京科锐公司、宁波天安公司、广州霍斯通、汕头华尔斯、汕头德通、北京双杰、北京科力恒久、北京合纵、北京维益埃、北京安瑞吉等等。

环网柜的分类按照气箱结构划分共箱式单元式按照整体结构划分美式欧式按照主绝缘材料划分空气绝缘式SF6气体绝缘式固体绝缘式环网柜不同类别典型代表单元式典型代表ABB、施耐德、SEL进口美式环网柜典型代表美国COPPER公司美国G&W公司韩系环网柜【新星、真光、PNC、PNA、EN、英泰克】进口欧式环网柜典型代表ABB、施耐德、西门子欧玛嘉宝、F&G、徳理施尔、AREVA【ALSTOM】SEL、VEI、台湾美基【MASWELL】国产美式代表北京科锐【G&W技术】北京双杰【韩国技术】科力恒久【韩国技术】国产欧式代表北京安瑞吉【F&G技术】汕头德通【欧玛嘉宝技术】汕头正超【欧玛嘉宝技术】泰豪科技【欧玛嘉宝技术】汕头华尔斯【ABB技术】亚洲电力【ABB技术】进口欧式环网柜的基本情况ABB公司Safe系列环网柜西门子8DH/8DJ系列施耐德SM6/RM6系列阿海珐(AREVA)FBX/FBA系列欧玛嘉宝GA/GAE/CGM/CGC/CPG系列美式和欧式环网柜的对比分析关键结构对比分析欧式环网每个间隔有独立的电缆隔室美式环网柜整个高压出线部分完全暴露在外功能单元对比分析欧式环网柜有C/F/V/M/D等功能单元美式环网柜有C/V/D等功能单元可扩展性能对比分析欧式环网柜可扩展性能强美式环网柜扩展较为困难出线套管对比分析欧式环网柜出线套管一般采用欧式高压套管美式环网柜出线套管一般采用美式出线套管加工工艺对比分析欧式环网柜整体加工工艺较为精细,外观美观大方美式环网柜沿袭了美式产品的一贯粗犷特点,细节工艺相对较差环网柜的典型组合及应用纯负荷开关组合纯负荷开关组合典型应用负荷开关+熔断器的组合负荷开关+熔断器的组合典型应用负荷开关+断路器组合负荷开关+断路器组合典型应用典型环网“手拉手”接线形式。

什么叫配电环网柜,配电环网柜都有什么类型?本文带你更深入了解

什么叫配电环网柜,配电环网柜都有什么类型?本文带你更深入了解

什么叫配电环网柜,配电环网柜都有什么类型?本文带你更深入了解一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并无环网柜。

环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电,如有些线路要合环运行(俗称手拉手),或有可能进行负荷割接(将一条线上的负荷切换到另一条线上)实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备,常用于环网供电系统,故俗称环网柜,也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA。

负荷开关柜构造简单,成本较低,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于 630A,负荷开关额定开断电流一般小于等于 630A(少数达到 1700A),变压器柜(出线柜)额定电流(熔断器)一般不大于125A,高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。

1.2分类环网柜根据气箱结构分为共箱式与单元式;根据整体结构分为美式与欧式;根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式;根据户内外分户内环网和户外环网。

一二次融合成套环网柜配置清单

一二次融合成套环网柜配置清单

序号
名 称规 格单位数量单 价1PT柜HSM6-12/PT 台110800.002高压进线柜HSM6-12/V 台212500.003高压出线柜HSM6-12/V
台312500.00
4电源模块20AH/dc48V
台15电压互感器JSZV18-10R 10/0.1/0.22
1KVA
台16电流互感器LSY-10 00/5 0.5/10P10
台57微机保护器BNK-100台58避雷器17/45套19PT肘型电缆插拔头JB-12/630A 套110欧式电缆插拔头
JB-12/630A
套111辅料
FL

6
12131415
项27RMB 元整
产 品 报 价 汇 总
询价单位:产品名称:共箱式充气柜PTVVVVV
4、交货期为合同生效后15天出厂。

5、简易包装。

联 系 人:电话传真:
合计金额(小写)合计金额(大写)
柒万叁仟叁佰
报价说明
1、此报价含税,含运费,不含避雷器,不含预制插拔头,不含DTU,不含外箱,不含计量表
2、报价均为图纸方案报价,所有元器件均按国产优质品牌报价。

3、非我公司原因的售后问题,我公司不予负责。

电力公司10kV环网柜(共箱式)技术规范书

电力公司10kV环网柜(共箱式)技术规范书

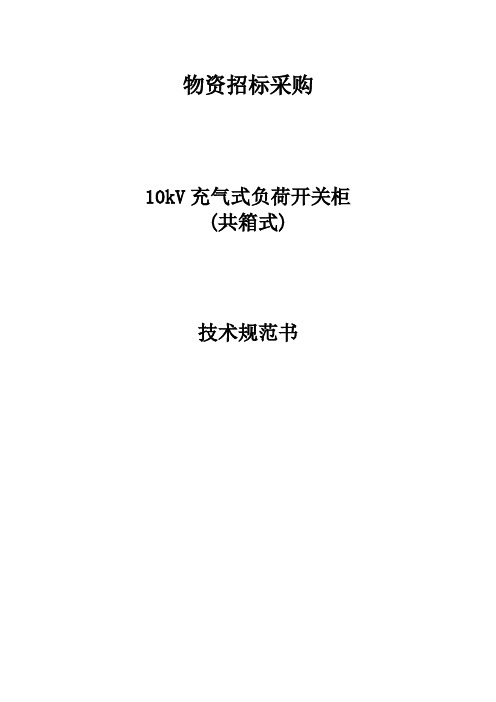

物资招标采购10kV充气式负荷开关柜(共箱式)技术规范书目录I、货物需求一览表 (3645)II、技术规范书 (3647)1 范围 (3647)2 规范性引用文件 (3647)3 使用环境条件 (3647)4 技术参数及要求 (3648)5 试验标准及要求 (3651)5.1 型式试验 (3651)5.2 出厂试验 (3652)5.3 现场试验 (3652)6 包装及运输 (3652)6.1包装 (3652)6.2 运输 (3653)I、货物需求一览表设备规格一览表II、技术规范书1 范围本技术规范规定了10kV充气式负荷开关柜(共箱式) 技术规范的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司所需的10kV充气式负荷开关柜(共箱式) 技术规范。

本技术规范提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时,按较高标准执行。

2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准,在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款,供货方所提供的产品性能应达到优等品的标准。

下列标准所包含的有关条文,通过引用而构成为本技术条件的条文。

所有标准都会被修订,使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB 16926-1997 交流高压负荷开关—熔断器组合电器GB 3804-2004 3.6kV~40.5kV高压交流负荷开关GB 3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 4208-2008 外壳防护等级(IP代码)IEC 420 高压交流负荷开关—熔断器的组合电器IEC 298 1kV以上52kV及以下交流金属封闭开关设备和控制设备GB 1984-2003 高压交流断路器DL/T 728-2000 气体绝缘金属封闭开关设备订货技术导则DL/T 615-1997 交流高压断路器参数选用导则DL/T 402-2007 交流高压断路器订货技术条件DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则DL/T 593-2006 高压开关设备的共用订货技术导则江苏省电力公司苏电生[2002]320号电力设备交接和预防性试验规程3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 40 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm²(风速:0.5m/s)3.5 最大日温差 25K3.6 户内相对湿度:日平均值≤95%,月平均值≤90%3.7 最大风速 35m/s(注:风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g;垂直加速度0.1g同时作用。

10kV环网柜的分类及特点探微

10kV环网柜的分类及特点探微

10kV环网柜的分类及特点探微0引言10kV环网柜具有全封闭、绝缘性高、方便安装和维修、体积小、安装方便灵活等诸多的优点,现阶段已经逐渐成为城市重要的供电节点。

但在其运行过程中如果出现问题无疑对电力系统造成或大或小的影响。

因此认真对10kV 环网柜出现的问题进行分析并提出相应的解决措施,才能达到保证供电可靠性的目的。

1.环网柜分类简介环网柜简单而言就是一组为环网供电的高压开关设备,它的核心部分主要由负荷开关熔断器和熔断器组组成。

现阶段10kV环网柜一般使用三相联动的SF6 气体的空气开关或者是断路器,因为使用性能好的弹簧能够有效的使开关分开从而保证环网柜及时的做出反应。

环网柜分为很多种,一般按照绝缘类型可以分为空气绝缘环网柜和SF6绝缘的环网柜两种。

以上两种环网柜能够实现对于线路上电流的接通和关以及实现在出现问题时断开工作的变压器和短路电流,它可以对电力系统起到有效的控制和保护作用。

另外,按照工作地点分为户内环网柜和户外环网柜,按照在环网i 中的使用位置不同可以分为进线环网柜、出现环网柜和联络环网柜等,如果按照开关设备分类,可以分为负荷开关柜、断路器柜、GIS等。

10kV气体绝缘共箱式环网柜(常称为:共箱式环网柜、全绝缘柜),它具有结构紧凑、体积小、重量轻、全天候、扩展性好、组合灵活、免维护等特点。

按功能分类,可以分为负荷开关柜、断路器柜、组合电器柜、电缆连接柜、高压计量柜等。

共箱式环网柜由于采用了SF6气体作为绝缘介质,绝缘性能远强于空气,全绝缘柜的电气间隙远小于半绝缘柜,因电气间隙小,全绝缘柜尺寸远小于同电压等级的半绝缘柜,占地面积小。

全绝缘的开关和所有带电部件被永久性封闭在充有SF6气体的不锈钢壳体中,压力恒定,不受海拔影响。

同时,可以在地下室等潮湿空间内使用。

由于共箱式环网柜具备上述这些特点,使得其广泛应用于户外电缆分支箱、预装式箱式变电站。

2.10kV气体绝缘共箱式环网柜常见问题综述10kV环网柜的运行状态直接关系到电力企业的供电质量,因此我们必须努力保证10kV环网柜正常工作。

配电系统中环网柜的常见故障的原因分析

配电系统中环网柜的常见故障的原因分析

配电系统中环网柜的常见故障的原因分析摘要:随着技术和经济的发展,城市配电网络的发展,环网供电的方式越来越多被利用在城市配电网络中,环网柜在配电全电缆网或架空电缆混合网中,由于经济、简便、高效的优势,在城市配网中发挥着越来越大作用。

关键词:配电系统环网柜故障分析随着技术和经济的发展,城市配电网络的发展,环网供电的方式越来越多被利用在城市配电网络中,环网柜在配电全电缆网或架空电缆混合网中,由于经济、简便、高效的优势,在城市配网中发挥着越来越大作用,既可以满足减少城市占地面积,又满足降低整体造价的经济要求。

其维护工作量小、安装方式灵活、尺寸小、方便安装、操作简便等优点得到了较广泛的应用。

随着城市电网建设改造工程的不断深入,环网柜在城市电网改造工程中的使用量也不断增加。

在环网柜的长期运行中,发生了多种多样的故障,因此对长期积累的环网柜故障有必要进行统计分析,分析其主要故障原因,提出相应的技术和管理对策措施。

一、配电环网柜结构特点环网柜接线方式灵活,可满足不同配电网络结构的要求。

负荷开关装置和硬母线全部和部分密闭在同一个不锈钢金属外壳内,通常采用SF6作为灭弧介质和绝缘介质,开关采用三相联动的三工位负荷开关,其额定电流为630A,短时耐受电流可达20kA/3s。

环网柜按结构可分为共箱式和单元型两大类。

共箱式环网柜通常由3至6路负荷开关共箱组成接线方式灵活多样,可以满足不同配电网络节点的需求。

由于负荷开关装置和硬母线密闭在同一个不锈钢金属外壳内,具有全绝缘、全密封结构,对环境的适应能力较强,在地下室、户外环网室等运行条件较差的场所得到了较多的应用;单元型环网柜母线、电缆搭接处通常为空气绝缘,因此通常用于地面土建站所等运行条件良好的场所。

环网柜的主要优点是:体积小、结构轻、结构紧凑,占地小;安装简单,操作方便,安全可靠、免维护;大多具有电动和手动操作机构,配FIU后即可实现配电自动化,扩展性较强。

二、故障分类及原因结构特点配网的环网柜故障主要位置有:电缆搭接处故障、支持绝缘子及母线桩头放电、气室故障等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

十、公司生产实力(公司大门)
充气柜中的铜母线
+V
五、生产设备——机器人焊接工作站工作流程
1
卸工件
工件装卡
焊接就绪
卷帘门放下
识别工件
机器人定位
2
调节姿态
返回原点
卷帘门打开
恢复位置
焊接完成
步骤解析
\ 卸工件 在操作位 置卸下夹 具上焊接 完成的工 件
\ 工件装卡 将点固好 的工件吊 装到夹具 上装卡
焊接就绪 按操作盒”就绪” 按钮,夹具滑台 动作,将变位机、 夹具、工件滑到 焊接 房内
识别工件
机器人定位 机器人滑台动 作,将机器人 滑到合适位置
调节姿态
工件检测 传感器动 作,判断 工件种类
机器人进行焊缝 跟踪焊接,焊接 过程中,变位机 动作,机器人调 整焊接姿态
六、HSM6-12系列环网柜主要功能模块
七、公司生产实力(机器人焊接)
八、公司生产实力(生产车间)
九、公司生产实力(充气柜)
二、HSM6-12系列环网柜概述
浙江红苏电气有限公司结合多年设计与制造经验,采用国际先进技术,采用计算机模拟辅助 设计开发出新型SF6气体绝缘中压开关设备—HSM6-12系列环网开关柜。 HSM6-12型全封闭SF6 绝缘环网单元(简称环网柜)是一种全密封的供电单元,所有带电部件及 开关全密封在一个不锈钢的壳体内,壳体内充有一定压力的SF6气体。整个开关装置不受外部环 境影响,确保运行可靠性和人身安全性,并且实现了免维护。环网单元分户内和户外型。户外型 是将户内型环网单元再密闭在一个金属外壳内构成的多路供电环网柜。环网柜适用于12kV、50Hz 的三相交流配电系统,用于环网供电或终端供电。 环网柜可安装在工矿企业、住宅小区、学校、公园等的配电系统,也可装入紧凑式型箱式变电站 中,用于配电变压器的控制和保护。户内、户外型环网柜均可实现配网自动化。
三、HSM6-12环网柜技术参数
技术参数
额定电压 额定频率 额定电流 工频耐受电压 雷电冲击 耐受电压 相间、相对地及断口 相 kV A A A A A kA
K模块 负荷开关
12 50 630 42/48 75/95 630 630 31.5 31.5
T模块 组合电器
SF6 气体环网柜
一、气体绝缘环网柜的简介及优势
1.1、SF6气体的特性 SF6是一种人造惰性气体,无色、无味、无毒(正常 状态下),微溶于水。相对密度是空气的5倍,分子量 大约为146(氦气分子量大约为4)。 六氟化硫具有良好的电气绝缘性能及优异的灭弧性能。 其耐电强度为同一压力下氮气的2.5倍,击穿电压是空 气的2.5倍,灭弧能力是空气的100倍,在正常大气压下 绝缘强度大约是空气的3倍,是一种优于空气和油之间 的新一代超高压绝缘介质材料。 六氟化硫电解会产生有毒气体,并且是一种温室效应 气体,地球的温暖化系数GWP:SF6气体分子是CO2的 24000倍,SF6气体可以存在大气中3200年以上。
12 50 630 42/48 75/95
V模块 断路器
12 50 630 42/48 75/95
额定有功负载开断电流 额定闭环开断电流 5%额定有功负载开断电流 额定电缆充电开断电流 额定转移电流 额定短路开断电流
1700 31.5
四、 技术优势及主要元器件——技术优势
为了优化气箱内的电场分布,主母线设计为带 R5圆角的矩形铜排(40*8),组合电器回路 母线为Φ1 0铜棒;对可能引起的局部电场尖端 的部位,如母线连接及固定处,均装了金属屏 蔽罩,用以均匀电场,提高绝缘强度。
相关文档
最新文档
