监控系统的设计和架构方式
工厂监控系统设计方案
工厂监控系统设计方案正文：一.引言工厂监控系统是通过使用现代化的技术手段，在工厂生产过程中对各种设备、环境、能源等进行实时监控和管理的系统。
本文档旨在设计一个完整的工厂监控系统方案，以提高工厂生产效率、降低生产成本、保障工人安全等方面的要求。
在该方案中，我们将详细介绍系统的整体架构、主要模块功能、系统部署方案等内容。
二.系统架构1. 总体架构工厂监控系统采用分布式架构，分为前端监控设备、数据采集服务器、后端数据处理和显示等模块。
前端监控设备包括传感器、摄像头、智能监测终端等。
数据采集服务器负责实时采集前端设备传来的数据，并进行存储和处理。
后端数据处理和显示模块则负责对采集到的数据进行分析、处理、展示和报警等功能。
2. 前端监控设备(1) 传感器：监测各类设备的工作状态、环境参数等。
如温湿度传感器、压力传感器、电流传感器等。
(2) 摄像头：实时监控工厂生产线、仓库、办公区等区域，提供视频监控功能。
(3) 智能监测终端：通过终端设备能够实现智能监测和报警功能，如烟雾报警器、安防门禁系统等。
3. 数据采集服务器数据采集服务器负责接收前端监控设备传来的实时数据，并将数据进行存储和处理。
主要功能包括数据接收、数据存储、数据分析和处理等。
4. 后端数据处理和显示后端数据处理和显示模块负责对采集到的数据进行分析、处理、展示和报警等功能。
主要包括数据处理和分析模块、展示界面模块和报警模块。
三.功能模块详细设计1. 数据采集模块数据采集模块负责接收前端监控设备传来的实时数据。
主要功能包括消息接收、消息解析、设备状态更新等。
采用MQTT协议进行消息传输。
2. 数据存储模块数据存储模块负责将采集到的数据进行存储。
主要采用关系型数据库进行存储，并设置合理的数据存储结构。
3. 数据处理和分析模块数据处理和分析模块负责对采集到的数据进行处理和分析，提取关键信息。
主要功能包括数据清洗、数据分析、异常检测等。
4. 展示界面模块展示界面模块负责将处理和分析后的数据进行展示，提供直观的数据可视化界面。
监控系统设计方案
监控系统设计方案1. 引言监控系统是一种用于实时监测和管理各种设备、过程和环境的技术。
它可以帮助我们及时发现潜在的问题并采取相应的措施，以确保系统的正常运行和安全性。
本文将介绍一个监控系统的设计方案，包括系统的目标、需求、架构和实施计划。
2. 目标和需求分析2.1 目标设计一个高效、可靠的监控系统，能够实时监测和管理关键设备、过程和环境，并提供及时的警报和报告。
2.2 需求•实时监测设备状态：监控系统应能够定期获取设备信息，并在发现异常时及时报警。
•数据记录和分析：监控系统应能够记录所有设备的数据，并提供数据分析功能，以便进行故障排查和性能优化。
•警报和报告：监控系统应能够根据设定的阈值发出警报，并生成定期报告，以便及时采取相应的措施。
•可扩展性：监控系统应能够方便地扩展，以适应不断变化的需求和增长的监控对象数量。
•安全性：监控系统应具备一定的安全性措施，以防止未经授权的访问和数据泄露。
3. 系统架构3.1 总体架构监控系统采用分布式架构，由以下几个主要组件组成：•数据采集器：负责定期获取设备状态数据，并发送给数据处理模块。
•数据处理模块：接收采集器发送的数据并进行处理，包括存储、分析和警报。
•数据存储：负责存储所有设备的状态数据，保证数据的可靠性和一致性。
•用户界面：提供给用户查看设备状态、设置监控规则和查看报告的界面。
•用户管理：负责用户的注册、认证和权限管理。
3.2 组件详细设计3.2.1 数据采集器数据采集器由多个分布式节点组成，每个节点负责采集一部分设备的状态数据。
每个节点定期向数据处理模块发送数据，并通过心跳机制保持与数据处理模块的连接。
3.2.2 数据处理模块数据处理模块接收来自数据采集器的数据，进行实时处理和存储。
它包括以下几个子模块：•数据接收和解析：接收来自数据采集器的数据并进行解析，将解析后的数据发送给相应的处理模块。
•数据存储：负责将解析后的数据存储到数据库中，保证数据的可靠性和一致性。
如何设计可靠的监控系统架构
如何设计可靠的监控系统架构在当今信息化时代，监控系统已经成为各行各业中不可或缺的一部分。
无论是企业、学校、医院还是公共场所，都需要一个可靠的监控系统来确保安全和管理的顺利进行。
然而，设计一个可靠的监控系统架构并不是一件容易的事情。
本文将从几个方面介绍如何设计可靠的监控系统架构。
一、需求分析在设计监控系统架构之前，首先需要进行需求分析。
需求分析是确定监控系统所需功能和性能的过程。
通过与用户沟通和了解用户的需求，可以明确监控系统的功能要求、性能要求、可扩展性要求等。
只有明确了需求，才能有针对性地设计监控系统架构。
二、系统拓扑结构设计监控系统的拓扑结构设计是指确定监控系统中各个组成部分之间的连接方式和关系。
常见的拓扑结构有星型结构、总线结构、环形结构等。
在设计拓扑结构时，需要考虑到系统的可靠性和可扩展性。
一般来说，星型结构是较为常用的拓扑结构，因为它具有较好的可靠性和可扩展性。
三、硬件设备选型在设计监控系统架构时，需要选择合适的硬件设备。
硬件设备的选型应根据需求分析的结果来确定。
例如，如果需要监控大面积的区域，就需要选择具有较高分辨率和较大存储容量的摄像头和硬盘录像机。
此外，还需要选择合适的网络设备、服务器等。
在选型时，需要考虑设备的性能、稳定性、兼容性等因素。
四、网络架构设计监控系统的网络架构设计是指确定监控系统中各个设备之间的网络连接方式和网络拓扑结构。
网络架构设计需要考虑到监控系统的实时性、稳定性和安全性。
一般来说，监控系统的网络架构可以采用分层结构，将监控设备和服务器分别连接到不同的网络层，以提高系统的可靠性和性能。
五、数据存储与备份监控系统产生的数据量很大，因此需要设计合理的数据存储和备份方案。
数据存储方案可以采用分布式存储或者云存储，以提高数据的可靠性和可扩展性。
同时，还需要定期进行数据备份，以防止数据丢失或损坏。
六、系统安全设计监控系统中的数据非常重要，因此需要设计合理的系统安全措施来保护数据的安全性。

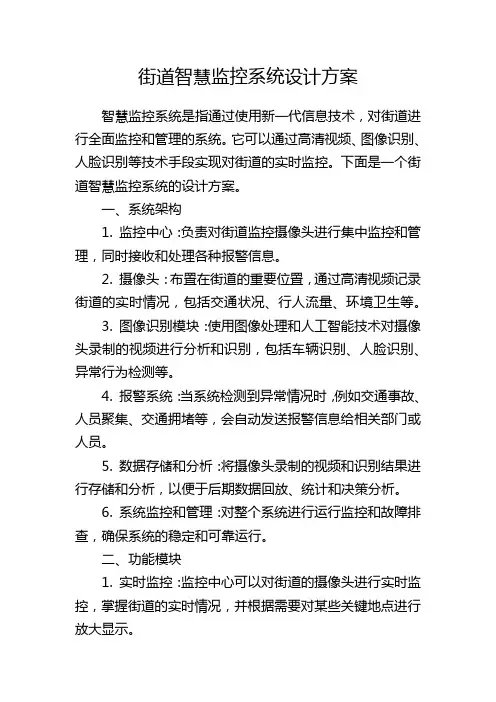

街道智慧监控系统设计方案
街道智慧监控系统设计方案智慧监控系统是指通过使用新一代信息技术，对街道进行全面监控和管理的系统。
它可以通过高清视频、图像识别、人脸识别等技术手段实现对街道的实时监控。
下面是一个街道智慧监控系统的设计方案。
一、系统架构1. 监控中心：负责对街道监控摄像头进行集中监控和管理，同时接收和处理各种报警信息。
2. 摄像头：布置在街道的重要位置，通过高清视频记录街道的实时情况，包括交通状况、行人流量、环境卫生等。
3. 图像识别模块：使用图像处理和人工智能技术对摄像头录制的视频进行分析和识别，包括车辆识别、人脸识别、异常行为检测等。
4. 报警系统：当系统检测到异常情况时，例如交通事故、人员聚集、交通拥堵等，会自动发送报警信息给相关部门或人员。
5. 数据存储和分析：将摄像头录制的视频和识别结果进行存储和分析，以便于后期数据回放、统计和决策分析。
6. 系统监控和管理：对整个系统进行运行监控和故障排查，确保系统的稳定和可靠运行。
二、功能模块1. 实时监控：监控中心可以对街道的摄像头进行实时监控，掌握街道的实时情况，并根据需要对某些关键地点进行放大显示。
2. 图像识别：通过图像识别模块，对摄像头录制的视频进行分析和识别。
例如，可以实现车辆的自动识别和统计，行人的人脸识别和异常行为检测等功能。
3. 报警信息：当系统检测到异常情况时，例如交通事故、人员聚集、交通拥堵等，会自动发送报警信息给相关部门或人员，以便及时采取行动。
4. 数据存储和分析：将摄像头录制的视频和识别结果进行存储和分析，以便于后期数据回放、统计和决策分析。
其中，数据存储可以使用云存储技术，以实现大规模数据的存储和管理。
5. 远程控制和管理：监控中心可以对摄像头进行远程控制和管理，包括调整摄像头的角度和焦距、升级系统软件等。
三、技术实现1. 高清摄像头：选择高像素、高清晰度的摄像头，以确保录制的视频质量。
2. 云平台：将系统构建在云平台上，以实现数据的存储和管理，同时可以方便地进行远程访问和管理。
网络监控系统方案设计
网络监控系统方案设计引言网络监控系统是一种对网络设备、服务和流量进行监控和管理的系统。
它可帮助网络管理员实时监控网络的运行状况，及时发现和解决网络故障，并提供监控数据的可视化和报告。
本文将介绍一个网络监控系统的方案设计，包括系统的需求分析、架构设计和功能规划。
需求分析网络监控系统应满足以下几个主要需求：1.实时监控网络设备的状态：系统需要能够监控网络设备的运行状态，包括连接状态、带宽使用率、CPU和内存利用率等指标，并能够及时发现并报警网络设备故障。
2.监控网络服务的可用性：系统需要能够监控网络服务的可用性，包括HTTP、SMTP、FTP等常见协议的服务，以及自定义的特定服务。
当某个服务不可用时，系统需要及时发出警报。
3.监控网络流量的情况：系统需要能够监控网络流量的情况，包括实时流量、流量趋势和流量分布等信息，并提供可视化的报告和统计数据。
4.方便的配置和管理：系统需要提供方便的配置和管理界面，使管理员能够快速配置和管理监控设备、服务和流量，并能够及时更新系统配置。
架构设计网络监控系统的架构设计如下：组件1：数据采集模块数据采集模块负责收集网络设备、服务和流量的监控数据。
它可以通过SNMP、Ping、HTTP等方式获取设备状态信息，通过监听网络流量获取流量情况，并将采集到的数据传输给数据处理模块。
组件2：数据处理模块数据处理模块负责对采集到的数据进行处理和分析。
它可以将数据存储到数据库中，进行数据清洗和整理，生成报告和统计数据，并将数据传输给监控界面模块。
组件3：监控界面模块监控界面模块负责展示监控数据和提供配置管理功能。
它可以提供实时监控界面，显示设备状态、服务可用性和流量情况等信息，并能够通过图表和图形展示统计数据和趋势。
组件4：警报模块警报模块负责监控设备故障和服务不可用情况，并及时发出警报。
它可以通过邮件、短信、微信等方式通知管理员，并能够根据配置的规则进行报警策略的设置。
功能规划根据需求分析和架构设计，网络监控系统的功能规划如下：1.设备监控功能：提供实时监控设备状态的功能，包括设备连接状态、带宽使用率、CPU和内存利用率等指标，并能够及时发现设备故障。
安防监控系统设计方案
安防监控系统设计方案一、引言随着社会的进步和科技的发展，安防监控系统在各大企事业单位、政府机关和住宅小区中得到了广泛应用。
安防监控系统设计方案的实施，不仅可以有效防范和打击犯罪行为，还能提高安全防范意识，保障人们的生命财产安全。
本文将对安防监控系统的设计方案进行详细阐述，以指导相关单位在设立安防监控系统时的具体操作。
二、系统架构设计1. 系统需求分析在设计安防监控系统时，首先需要进行系统需求分析，明确系统所需要满足的功能，包括实时监控、录像存储、远程访问等。
同时要考虑使用场景的特点，如室内或室外监控等，以确定系统所需的设备类型和规模。
2. 系统拓扑结构根据需求分析，设计系统的拓扑结构，包括摄像头、监控中心和存储设备等。
摄像头是系统的核心组成部分，应根据使用场景进行选择，并合理布置，以实现全方位监控。
监控中心是系统的控制中心，通过监控软件进行实时监控和管理。
存储设备用于存储摄像头的录像数据，应具备足够的容量和稳定性。
3. 系统接入方式安防监控系统可以通过有线或无线网络进行接入。
对于室内监控，可以采用有线方式接入，以保证稳定性和安全性；对于室外监控，可以采用无线方式接入，提高便捷性和灵活性。
三、设备选用与布局1. 摄像头选用摄像头是安防监控系统的核心设备，其选用应根据使用场景和需求进行选择。
对于室内监控，可以选择固定焦距摄像头，对于室外监控，可以选择具备防水、防尘等功能的摄像头。
同时，还可以考虑使用云台摄像头，实现远程控制与调整。
2. 监控中心选用监控中心是系统的核心控制设备，其选用应注重设备的稳定性和性能。
同时，还应选择具备适当的监控软件，以实现实时监控和录像存储等功能。
3. 存储设备选用存储设备是系统的重要组成部分，对于大规模安防监控系统，应选择具备高容量和高可靠性的存储设备。
同时，还应考虑数据备份和存储周期等因素，以确保系统数据的安全和可靠性。
四、系统安装与调试1. 设备布局与安装根据系统拓扑结构进行设备的合理布局与安装，各个设备之间的连接要牢固可靠。
监控系统的网络架构与拓扑设计
监控系统的网络架构与拓扑设计随着科技的不断发展，监控系统在各个领域得到了广泛应用。
无论是企业、学校、医院还是公共场所，都离不开监控系统的保障。
而一个高效可靠的监控系统离不开合理的网络架构与拓扑设计。
本文将探讨监控系统的网络架构与拓扑设计的重要性，并提供一些实用的设计原则和建议。
一、网络架构的重要性网络架构是指监控系统中各个设备之间的连接方式和组织结构。
一个良好的网络架构能够提高监控系统的稳定性、可靠性和安全性，从而保证监控系统的正常运行。
以下是网络架构的几个重要方面：1. 带宽需求：监控系统需要传输大量的视频数据，因此需要足够的带宽来支持数据的传输。
合理规划带宽的分配，可以避免网络拥堵和数据丢失的问题。
2. 网络拓扑：网络拓扑是指网络中各个设备之间的连接方式。
常见的网络拓扑有星型、环型、总线型等。
选择合适的网络拓扑可以提高网络的可靠性和可扩展性。
3. 网络分段：将监控系统的网络划分为多个子网，可以提高网络的安全性和性能。
不同的子网可以根据需求设置不同的访问权限和安全策略。
4. 冗余设计：在网络架构中引入冗余设备和链路，可以提高系统的可靠性和容错性。
当某个设备或链路发生故障时，冗余设备和链路可以自动接管工作，保证监控系统的连续性。
二、拓扑设计的原则和建议拓扑设计是指在网络架构的基础上，进一步规划和布局监控系统中各个设备的位置和连接方式。
以下是一些拓扑设计的原则和建议： 1. 分层设计：将监控系统划分为多个层次，每个层次负责不同的功能和任务。
比如将监控摄像头和视频存储设备放置在不同的层次，可以提高系统的安全性和性能。
2. 集中管理：将监控系统的核心设备和管理服务器集中放置在一个地方，方便管理和维护。
同时，可以通过集中管理来提高系统的安全性和可靠性。
3. 弹性设计：在拓扑设计中考虑到系统的扩展性和灵活性。
随着监控系统的发展和需求的变化，可以方便地增加或减少设备和链路，以适应不同的场景和需求。
4. 安全设计：在拓扑设计中考虑到系统的安全性。
基于STM32的监控系统设计
基于STM32的监控系统设计一、引言随着各行各业的发展，监控系统在现代社会中扮演着越来越重要的角色。
监控系统可以监测和控制各种设备和环境，包括工业生产、交通运输、环境监测等领域。
而现代科技的发展为监控系统的设计和应用提供了更加多样化和高效的解决方案，其中基于STM32微控制器的监控系统设计成为了研究的热点之一。
本文将重点介绍基于STM32微控制器的监控系统设计，涵盖了系统架构、硬件设计、软件开发等方面的内容，以期为相关领域的研究人员和从业者提供参考。
二、系统架构设计基于STM32的监控系统通常包括传感器采集、数据处理与通信模块、人机界面以及控制执行模块。
整体架构可以分为四个部分：1. 传感器采集模块：通过各种传感器实时采集需要监测的参数，比如温湿度、压力、光照等。
在STM32微控制器中，可以通过IO口或者外部ADC模块实现对传感器的数据采集。
2. 数据处理与通信模块：STM32微控制器可以通过其内置的处理器单元实现对传感器数据的处理和分析，同时还可以通过串口、以太网等通信接口实现与上位机或其他设备的数据通信。
3. 人机界面：基于LCD、LED、触摸屏等显示器件，可以实现对监控系统的实时状态显示及参数设置。
4. 控制执行模块：通过数字输出、PWM输出等方式，实现对被控对象的控制，比如开关控制、电机驱动等。
以上四个模块共同构成了基于STM32的监控系统的整体架构，下面将针对每个模块进行详细介绍。
三、硬件设计1. 传感器采集模块2. 数据处理与通信模块数据处理与通信模块是监控系统的核心部分，STM32微控制器内置有处理器单元和丰富的通信接口，包括SPI、I2C、UART、以太网等。
在硬件设计中需要合理规划这些接口的连接方式，以满足监控系统的需求。
3. 人机界面4. 控制执行模块四、软件开发1. 系统初始化在系统初始化阶段，需要对STM32微控制器的各种模块进行初始化设置，包括时钟设置、外设初始化、中断设置等。
数字监控系统设计方案
数字监控系统设计方案数字监控系统是一种利用数字技术对监控对象进行实时监测、录制和存储的系统。
本文将介绍一个数字监控系统的设计方案，包括系统架构、硬件设备、软件平台和功能模块等方面。
1. 系统架构：该数字监控系统采用分布式架构，包括监控端和管理端两个部分。
监控端安装在监控目标处，负责采集图像、音频等信息，并通过网络传输到管理端。
管理端负责实时监控、录制和存储。
2. 硬件设备：监控端需要安装摄像头、麦克风等设备来采集图像和音频，同时需要一台计算机作为监控端的主控设备。
管理端需要一台强大的服务器来存储大量的监控数据，并进行实时处理和管理。
3. 软件平台：监控端的主控设备需要安装特定的监控软件，用于采集、传输和处理图像和音频数据。
管理端的服务器上需要安装监控系统管理软件，用于实时监控、录制和存储。
4. 功能模块：（1）实时监控：监控端通过摄像头采集图像，同时采集麦克风采集音频，通过网络传输到管理端，并在管理端进行实时监控。
（2）录制和存储：管理端将监控数据进行录制和存储，可以设定录制时间、录制区域以及存储位置等参数。
（3）远程访问：用户可以通过互联网远程访问管理端，实现远程监控和管理。
（4）报警功能：系统可以根据设定的报警规则进行实时监测，一旦发生异常情况，系统会自动触发报警，并将报警信息发送给相关人员。
（5）数据分析和查询：管理端可以对存储的监控数据进行分析和查询，通过统计分析和数据挖掘等方法，提取有价值的信息。
总结：以上是一个数字监控系统的设计方案，通过采用分布式架构，利用摄像头和麦克风等硬件设备采集监控目标的图像和音频数据，利用网络传输到管理端进行实时监控、录制和存储。
通过安装监控软件和管理软件，实现实时监控、远程访问、报警功能和数据分析等多种功能。
该系统可以广泛应用于各种监控场景，如公共安全监控、工业生产监控等。
为了进一步完善数字监控系统的设计方案，在以下几个方面进行详细阐述。
1. 网络架构：在数字监控系统中，网络架构是至关重要的，它直接影响着监控数据的传输速度和质量。
高清监控系统总体设计
高清监控系统总体设计1.系统逻辑架构图高清网络监控系统2.系统技术架构图1系统分为前端监控资源采集、视频传输、后端平台组建、录像存储、多系统联动建设等几部分，整个系统采用全网络数字视频监控架构，前端都采用高清网络摄像机进行视频采集，邻近设备通过网线交换机进行连接汇聚,接入到光纤专网中去传输到远距离后端进行集中存储和管理。
传输主干网采用百兆局域网、千兆光纤网，后端通过IISP集中管理平台来完成整个视频监控系统的集中预览、控制、管理、存储以及视频分发等功能。
实现大厦高清数字视频监控系统集中管理。
总体设计严格遵循用户要求和行业规范，满足用户功能需求为主要目的，提高安全防范管理效率。
3.系统网络拓扑图4.系统工作原理24.1 前端监控资源采集本次设计中，前端监控设备根据用户需求分析采用网络高清摄像机、高清防爆半球、高清红外高速球。
通过需求分析我们得知总共约有90个点位，我们选用基于标准的H.264Main Profile@Level4.1算法的百万像素网络摄像机来采集前端视频，根据每个监视区域的范围不同选用合适的高清镜头，它采用130万像素的逐行扫描图像传感器，摄像机采集压缩后的有效分辨率为最高可达1280*720，预览和回放的图像线数也达到了700-1000TVL广播级图像画质，而且动态视频为全实时30帧/秒。
由于高清网络摄像机的显示比例为标准的16：9宽屏显示比例，具有比传统模拟摄像机更大的可视范围，而且由于有效像素和分辨率更高，所得到的视频画面比传统模拟摄像机更清晰地效果。
同时其他需要动态监视的区域我们设计采用高清红外高速球方式来组建。
4.2前端监控资源采集网络传输系统的组建对于高清网络视频监控系统的组建至关重要，如果传输系统不能满足网络视频流的传输要求，那么网络监控也就无从谈起。
本系统总共有85台高清网络摄像机、高清防爆半球，5台高清红外高速球。
我们设计每个区域的建筑物内部根据摄像机点位的分布距离100以米内采用双绞线进行传输，分布100以外的采用光纤主干网进行传输。
监控系统方案设计
监控系统方案设计监控系统方案设计随着技术的不断发展，监控系统在各个领域得到了广泛应用，包括安防领域、交通管理、厂区监控等。
为了设计一套高效稳定的监控系统，我针对以下几个方面进行了设计。
一、系统结构监控系统采用分布式结构，包括前端、中间件、后端三个主要模块。
1. 前端模块：负责实时采集监控画面并传输到中间件。
前端可以采用摄像头、传感器等设备进行监控，需要具备防水、防尘、抗干扰等功能。
2. 中间件模块：负责处理和存储前端传输的监控数据。
中间件可以部署在云服务器或本地服务器，需要具备高并发、高可用、容错等特性。
3. 后端模块：负责监控数据的管理、分析和展示。
后端可以提供实时监控画面、报警信息、存储管理等功能。
二、监控画面处理监控画面处理是监控系统的核心功能，包括图像采集、图像分析和图像展示三个过程。
1. 图像采集：采用高清摄像头进行监控画面采集，可以根据需要设置多种采集模式，如固定点位、全景模式、跟踪模式等。
2. 图像分析：采用计算机视觉技术对监控画面进行分析。
可以通过目标检测、人脸识别、行为分析等算法实现对异常情况的实时监测。
3. 图像展示：通过监控软件将图像数据展示给用户。
可以提供多种展示方式，如实时画面、历史回放、报警信息等。
三、数据存储和管理监控系统需要对海量数据进行存储和管理。
为了确保数据的安全性和可扩展性，可以采用以下策略：1. 分布式存储：将数据分散存储在多个服务器上，提高存储容量和读写速度。
2. 数据备份：对关键数据进行备份，确保数据的安全性和可恢复性。
3. 数据管理：对数据进行分类、索引和清理，提高数据的检索效率和存储空间利用率。
四、报警和告警监控系统需要具备实时的报警和告警功能，及时将异常情况通知到相关人员。
1. 报警机制：当监控系统检测到异常情况时，可以通过声音、图像、消息等方式进行报警。
2. 告警流程：设定告警流程，确保异常情况可以及时被处理，包括告警确认、告警派单、告警处理等。
智慧配电室监控系统系统设计方案
智慧配电室监控系统系统设计方案智慧配电室监控系统是一个基于物联网和人工智能技术的智能化配电室管理系统。
它可以实时监测配电室的运行状态，包括电气设备的温度、湿度、电流等参数，并能够及时报警和进行故障诊断。
以下是一个智慧配电室监控系统的设计方案：一、系统架构设计：智慧配电室监控系统主要包括传感器节点、数据采集服务器、云平台和用户终端四个部分。
传感器节点负责对配电室的电气设备进行数据采集，数据采集服务器将采集到的数据进行汇总存储和处理，云平台提供数据存储和分析功能，用户终端可以通过手机、电脑等设备实时查看配电室的运行情况。
二、传感器节点设计：传感器节点包括温度传感器、湿度传感器、电流传感器等多种传感器。
它们通过无线网络与数据采集服务器进行通信，将采集到的数据传输给数据采集服务器。
三、数据采集服务器设计：数据采集服务器主要负责对传感器节点采集到的数据进行处理和存储。
它可以实时监测传感器节点的状态，并根据设定的阈值进行报警。
同时，数据采集服务器还能够对采集到的数据进行分析，进行故障诊断和预测。
四、云平台设计：云平台负责对数据进行存储和分析。
它可以将历史数据存储在云端，用户可以随时查看配电室的历史运行情况。
同时，云平台还可以对数据进行分析，提供故障诊断和预测等功能。
五、用户终端设计：用户终端可以通过手机、电脑等设备实时查看配电室的运行情况。
用户可以设置报警阈值、查看历史数据、接收报警信息等。
六、系统功能设计：1. 实时监测配电室的运行情况，包括温度、湿度、电流等参数。
2. 设置报警阈值，当参数超过设定的阈值时，即可发送报警信息给用户。
3. 对采集到的数据进行分析，提供故障诊断和预测。
4. 提供历史数据查询功能，用户可以随时查看配电室的历史运行情况。
5. 多用户管理功能，可以为不同用户提供不同的权限和服务。
七、系统优势：1. 实时监测：能够实时监测配电室的运行情况，及时发现故障和异常。
2. 故障诊断和预测：能够对传感器采集到的数据进行分析，提供故障诊断和预测，降低故障率。
监控系统设计方案 (3)
监控系统设计方案1. 引言监控系统是一种用于监测和管理各种设备和资源的系统。
它具有实时监控、报警和管理功能，可以帮助企业或个人实现对重要设备和资源的远程监控和管理。
本文将介绍一个监控系统的设计方案，包括系统的架构、功能模块和实现方式。
2. 系统架构监控系统的架构主要分为三层：前端采集层、中间处理层和后端展示层。
2.1 前端采集层前端采集层负责采集各种设备和资源的状态数据，并将其发送到中间处理层。
这一层可以包括传感器、监控摄像头、终端设备等。
采集到的数据可以是温度、湿度、光照强度、门禁记录、视频流等。
2.2 中间处理层中间处理层负责接收前端采集层发送过来的数据，并进行处理和分析。
这一层可以包括数据存储、数据分析、报警判定等功能。
数据存储可以使用数据库来存储采集到的数据，以便后续查询和分析。
数据分析可以根据设定的规则和算法对采集到的数据进行处理，提取有用的信息。
报警判定可以根据设定的规则和阈值对数据进行判断，如果超过设定的范围，则触发报警。
2.3 后端展示层后端展示层负责将处理和分析后的数据呈现给用户。
这一层可以包括Web界面、移动应用等。
用户可以通过这些界面来查看实时数据、查询历史数据、设置报警规则等。
3. 功能模块监控系统的功能主要包括数据采集、数据存储、数据分析、报警判定和数据展示。
3.1 数据采集数据采集是监控系统的核心功能之一。
它可以通过各种传感器和设备来采集各种类型的数据。
采集到的数据可以是模拟信号或数字信号，可以是周期性采样或事件驱动采样。
3.2 数据存储数据存储功能主要用于存储采集到的数据。
可以使用传统的关系型数据库，也可以使用分布式数据库或时序数据库。
存储的数据可以按不同的维度进行分区，以提高查询和分析的效率。
3.3 数据分析数据分析功能主要用于对采集到的数据进行处理和分析。
可以使用各种统计分析方法和机器学习算法来提取有用的信息。
例如，可以对温度数据进行趋势分析，对视频流进行物体识别等。
监控系统设计方案
监控系统设计方案1. 简介监控系统是一种用于实时监测和控制各种设备和系统的技术方案。
它可以提供对设备状态和性能的实时数据，帮助用户及时发现问题并采取适当的措施。
本文将介绍监控系统设计方案的主要内容，包括系统架构、功能特点和实施步骤等。
2. 系统架构监控系统的架构主要由以下几个组成部分组成：2.1. 监控设备监控设备是指用于采集数据的硬件设备，如传感器、摄像头等。
这些设备通常通过有线或无线方式与监控系统连接，将采集到的数据传输给中央服务器进行处理和分析。
2.2. 中央服务器中央服务器是监控系统的核心部分，负责接收、存储和处理来自监控设备的数据。
它通常具有较高的计算和存储能力，能够同时处理大量的数据流。
中央服务器还可以提供数据分析和可视化功能，方便用户实时监测设备和系统的状态。
2.3. 用户终端用户终端是监控系统的用户界面，通常是一台个人电脑或移动设备。
用户可以通过终端设备访问中央服务器，查看实时数据、设置报警条件和接收报警通知等。
3. 功能特点监控系统的设计方案应该具备以下功能特点：3.1. 实时监测监控系统应能够实时监测设备和系统的状态，及时发现问题并采取相应的措施。
它应提供实时数据和报警功能，以便用户能够及时了解设备的运行情况。
3.2. 报警通知监控系统应具备报警通知功能，能够及时发送报警通知给用户。
报警通知可以通过短信、邮件或手机应用程序等方式发送，以便用户能够及时采取措施。
3.3. 数据分析监控系统应具备数据分析功能，能够对采集到的数据进行处理和分析。
它可以提供数据可视化和报表功能，帮助用户深入了解设备和系统的运行情况。
3.4. 远程控制监控系统应具备远程控制功能，用户可以通过终端设备对设备和系统进行远程控制。
例如，可以远程开启/关闭设备，设置参数和调整设备的运行模式等。
4. 实施步骤在实施监控系统设计方案时，可以按照以下步骤进行：4.1. 确定需求首先，需要明确监控系统的需求和目标。
根据实际情况，确定需要监测的设备和系统，以及监控系统的功能和特点。
监控系统的架构设计和实施过程
监控系统的架构设计和实施过程随着信息技术的不断发展，监控系统在各个领域的应用越来越广泛。
监控系统的架构设计和实施过程至关重要，直接影响到系统的稳定性、可靠性和性能。
本文将从监控系统的架构设计和实施过程两个方面进行探讨，希望能为相关领域的从业者提供一些参考和帮助。
一、监控系统的架构设计1. 确定监控系统的需求在进行监控系统的架构设计之前，首先需要明确监控系统的需求。
不同的应用场景对监控系统的需求有所不同，可能需要监控的指标、监控的频率、监控的对象等都会有所差异。
因此，在设计监控系统的架构之前，需要充分了解用户的需求，明确监控系统的功能和性能指标。
2. 设计监控系统的架构在确定监控系统的需求之后，就可以开始设计监控系统的架构。
监控系统的架构设计包括系统的整体结构、各个模块之间的关系、数据流向等方面。
在设计监控系统的架构时，需要考虑系统的可扩展性、可靠性、安全性等因素，确保系统能够满足用户的需求并具有良好的性能表现。
3. 选择合适的技术方案在进行监控系统的架构设计时，需要选择合适的技术方案来实现系统的各个模块。
不同的技术方案可能会对系统的性能、可靠性和安全性产生影响，因此需要根据实际情况选择最适合的技术方案。
同时，还需要考虑技术方案的成本和维护难度，确保系统能够长期稳定运行。
二、监控系统的实施过程1. 系统部署在完成监控系统的架构设计之后，就可以开始系统的部署工作。
系统部署是将设计好的监控系统部署到实际的环境中，确保系统能够正常运行。
在系统部署过程中，需要考虑硬件设备的选型、网络环境的配置、软件的安装等方面，确保系统能够顺利部署并正常运行。
2. 数据采集与处理监控系统的核心功能是对数据进行采集和处理，从而实现对系统运行状态的监控。
在实施监控系统的过程中，需要设计合适的数据采集和处理方案，确保系统能够及时准确地采集和处理数据。
同时，还需要考虑数据的存储和管理，确保数据能够长期保存并方便查询和分析。
3. 系统测试与优化在完成监控系统的部署和数据采集之后，还需要进行系统测试和优化工作。
秦岭综合智慧监控系统设计方案
秦岭综合智慧监控系统设计方案设计方案：秦岭综合智慧监控系统1. 系统需求分析秦岭地区是中国重要的生态屏障之一，也是国家级自然保护区。
鉴于秦岭地区的生态脆弱性，为了保护秦岭的生态环境，建立一套综合智慧监控系统是非常必要的。
该系统应具备以下功能：- 实时监测和预警：通过传感器网络监测气象、环境、水质等指标，实时监测秦岭地区的气候、气象和生态状况，并通过预警系统进行及时预警。
- 安全监控：通过视频监控、红外监测等手段对秦岭地区进行全天候监控，确保禁猎、禁耕、禁砍等政策的实施。
- 数据采集和分析：收集监测数据，并通过算法对数据进行分析，提供科学决策依据。
- 智能调度和管理：通过人工智能算法，对监控节点进行优化调度和管理，实现资源的最优化利用。
- 信息共享：建立信息共享平台，将监测数据、预警信息等与相关部门和社会公众共享。
2. 系统架构设计秦岭综合智慧监控系统的架构设计如下：- 传感器网络：布置气象传感器、环境传感器、水质传感器等，监测秦岭地区的气象、环境和水质等指标。
- 视频监控：通过高清摄像头布设在秦岭重点区域，对禁猎、禁耕、禁砍等情况进行监控。
- 网络通信：通过无线网络和有线网络，将传感器数据和视频图像传输到数据中心。
- 数据中心：存储和处理传感器数据和视频图像，进行数据分析和生成预警信息。
- 决策支持系统：通过人工智能算法对数据进行分析，生成科学决策依据。
- 信息共享平台：建立与相关部门和社会公众的信息共享平台，实时共享监测数据、预警信息等。
3. 系统实施步骤- 第一步：确定监测区域范围和监测指标，选择合适的传感器，并布设在监测区域。
- 第二步：布设视频监控摄像头，在重点区域建立视频监控点，并将视频传输到数据中心。
- 第三步：搭建数据中心，配置存储设备和数据分析软件，对传感器数据和视频进行存储和分析。
- 第四步：搭建决策支持系统，根据数据分析结果生成预警信息和科学决策依据。
- 第五步：建立信息共享平台，与相关部门和社会公众进行信息共享，并根据需要进行数据可视化展示。
如何构建稳定可靠的监控系统基础架构
如何构建稳定可靠的监控系统基础架构在当今信息化时代，监控系统已经成为各行各业不可或缺的一部分。
无论是企业、学校、医院还是政府机构，都需要一个稳定可靠的监控系统基础架构来确保安全和管理效率。
本文将介绍如何构建稳定可靠的监控系统基础架构。
一、需求分析在构建监控系统基础架构之前，首先需要进行需求分析。
根据实际情况和需求，确定监控系统的功能和规模。
例如，需要监控的区域范围、监控设备的种类和数量、监控数据的存储和管理等。
通过需求分析，可以明确监控系统的目标和要求，为后续的架构设计提供依据。
二、网络架构设计监控系统的网络架构设计是构建稳定可靠基础架构的重要一环。
首先，需要设计合理的网络拓扑结构，包括监控设备与服务器之间的连接方式、网络设备的布局和配置等。
其次，要考虑网络带宽和稳定性，确保监控数据的传输和存储不受网络瓶颈和故障的影响。
此外，还需要考虑网络安全，采取防火墙、入侵检测系统等措施，保护监控系统免受网络攻击和恶意入侵。
三、服务器架构设计监控系统的服务器架构设计是保证系统稳定可靠性的关键。
首先，需要选择适合的服务器硬件，包括处理器、内存、硬盘等。
其次，要根据需求确定服务器的数量和配置，可以采用集群或分布式架构，提高系统的可靠性和性能。
此外，还需要考虑服务器的冗余和备份，确保在服务器故障时能够及时切换和恢复。
四、存储架构设计监控系统的存储架构设计是保证数据安全和可靠性的关键。
首先，需要选择合适的存储设备，包括硬盘阵列、网络存储等。
其次，要考虑存储容量和性能，根据监控数据的大小和频率确定存储设备的规格和数量。
此外，还需要考虑数据备份和恢复策略，确保在数据丢失或损坏时能够及时恢复。
五、软件平台选择监控系统的软件平台选择是构建稳定可靠基础架构的重要一环。
根据需求和预算，选择适合的监控软件平台，包括监控管理软件、视频分析软件等。
同时，要考虑软件的稳定性和兼容性，确保能够与硬件设备和其他系统无缝集成。
六、监控设备选择监控系统的监控设备选择是保证系统功能和效果的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控系统的设计和架构方式
弱电学院---文章分类: 安防→技术专栏∧上一篇∨下一篇◎最新发布列表...
双击自动滚屏发布者：弱电网发布时间：2010-2-25 22:02:0
0 来源：互联网
总阅读：484次本周阅读：5次今日阅读：2次
由于系统技术方案设计是系统构架、设备选配、功能实现的基础，施工方案设计所能遵循的相关标准规范已经十分健全，而且还要根据实际建设现场的具体情况具体分析，本文将着重探讨电视监控系统技术方案设计的程序、步骤、方法以及技术方案的一般格式。
电视监控系统的技术设计是项目建设的基础，设计方案的优劣直接影响到项目建设的质量和使用功能。
因此，一个好的监控系统必须从立项、技术设计之初受到更多的重视。
现场勘察：
现场勘察过程对于是否能够获得一个优良的技术设计方案至关重要，现场勘察包括对建设单位防护级别的确定、工程规模的确定、防护区域的具体划分、用户实际需求分析、现场安装场地与环境的详细描述、勘察记录资料的全过程。
用户实际需求分析：
除了相关标准、规范将作为系统建设所必须遵循的依据以外，用户实际的需求将直接影响到前端设备的数量、系统构架方式、使用功能、设备档次等，因此在技术设计中必须对用户的实际需求加以严格的、系统的分析。
前端设备的数量分析：
在防护区域划分以后有时可以直接确定前端设备的数量，而有时防护区域划分后只能确定不同区域的实际防护要求，而设备的数量则需要根据用户要求进行确定。
确定前端设备的数量必须了解用户在该区域中需要获得什么样的监视效果，例如在一个方圆1km的范围内，如果只是以了解现场情况作为监视目的时，那么完全可以配置一个监视点，而如果在此范围内还需要有如果个重要监视点，这些重点区域又需要同时进行监视而不能以巡游方式来解决多点监视时，就需要考虑增加监
控点，从而影响了前端设备的数量。
因此对用户需求分析后，结合前面防护区域的划分得到如下信息：
·前端设备数量
·前端设备的实际配置
前端设备档次的确定：
设备档次的确定需要根据用户实际监控质量要求、投资规模来确定的，一般来说前端设备档次确定后将直接影响到控制设备的档次，从而为整个系统档次确定基调。
用户使用功能分析：
系统所能提供的信号摄取、处理效果是由设备档次决定的，而系统所能实现的使用功能决大多数都是由控制设备实现的，对用户的使用功能分析后基本上就可以确定系统控制设备以及整个系统的结构。
用户使用功能分析需要从下面几个方面着手：
·用户想看什么提供需要的图象、声音、报警等
·用户怎么获得信号提供信号传输方式
·用户想怎么看提供信息显示的平台
·用户看到后想干什么提供丰富的信号处理操作功能
·用户想怎么干提供相对个性化的操作编程
·用户简便地干提供自动响应功能
·自己干还是大家一起干提供多用户控制或联网功能
系统构架方式：
从实际的电视监控系统结构来看，可以是传统模拟监控系统结构、数字网络式监控结构、模拟加数字的综合监控结构三种，每种结构都具有各自的优点和不足。
根据上面的用户需求尤其是用户使用功能的需要来确定系统实际的控制方式，也就确定了系统的结构。
现场气候条件的勘察：
在一些项目建设中，建设单位可能会提供设备安装现场（尤其是室外环境）
气候条件的相关参数，这些参数包括最高与最低温度及变化情况与持续时间，风、雨、雪、雾、雷电等天气条件及持续时间等情况。
如果建设单位没有提供详尽的现场气候条件，需要在勘察阶段与建设单位沟通，必要时与当地的气象部门联系，以获得相关的气候资料。
现场气候条件将直接影响防护设备的指标及实际选择，例如防护罩、云台的防护等级、工作环境温度及其它辅助设备等等。
室内安装环境：
对室内环境的勘察主要集中在建筑物的结构、装饰、管道、照明等情况。
这些现场情况将直接影响设备的安装位置、设备类型、信号传输方式、管线路由等。
勘察项目勘察内容勘察意义
建筑物结构建筑物楼层、建筑物结构、梁柱的位置、主要出入通道与防火通道、门窗位置与数量确定前端设备的布防位置
建筑物装饰地面、墙壁、屋顶等内部装饰和外沿装饰情况确定设备的安装方式和设备类型
管道水、电、风、气等管道的分布，尤其是出入户的接口状态确定路由设计照明与光线自然光与室内照明实际的光线强度确定设备性能参数
建筑物周边环境周界，电磁波发射设施、高压线、变电所等易产生电磁波干扰源的分布情况确定辅助设备的增减
配电状况配电间、弱电井的位置，所提供电源容量确定设备功率及电源要求。
室外安装环境：
室外安装环境除了前面提到的气候条件为重点勘察对象外，设备安装位置周围的土壤、配电、干扰源等状况也需要进行勘察，以确定设备的安装方式。
