使显示值回零，此时零位指示灯亮；否则，置零不起作用。按置 零键置零范围的设置参见《XK319A 称重显示器标定调试说明 书 》。 四、 日期、时间的显示和修改
1、 在称重状态下，按日期键，显示器显示当前日期。按退 出键可直接回到称重状态。按日期键，再按设置键然后用数字键 输入正确的日期，再按确认键即可。
确认
5
H
4
0 1 本例：车号为 12345
03
0
1H
0 1 输入货号
2 0 0 0 本例：货号为 01
确认
04
按3次202 0 0 0 若此车号皮重已贮存则显示皮重，
否则输入车号所对应的皮重，按确
- - P - - 认进行打印
确认
本例：皮重为 2000kg
2、一次称重直接打印（来称重的仅仅是一个货物，车号为 00000）
7、清除内存
1)清除预置皮重区内存
序号
01 02
操作
清除
预置 皮重
确认
显示
说明
-CL-
在称重状态下 进入清除状态
CLtArE
进入预置皮重区内存清除状态 按确认键清除预置皮重区内存， 清除结束后自动回到称重状态 在按确认键前可随时按退出键退 出该清除功能，回到称重状态。
第二章 操作方法
2)清除二次贮存区内存
3、 显示器贮存和打印是同时的，在每贮存一组完整的记 录的同时打印出该组称重记录（用户选择不接打印机除外）。
4、 数据贮存有以下三种方式： a、 先皮重（空车）贮存，再毛重（满车）贮存；或者先毛 重（满车）贮存，后皮重（空车）贮存。也就是说要经过两次贮 存才构成一组完整的称重记录。 b、 当皮重已知时，一次贮存便构成一组完整的称重记录。 c、 来称重的不是装载货物的车辆而仅仅是一个货物，此时 总是一次贮存便构成一组完整的称重记录。 5、 显示器为了能自动识别区分以上三种贮存的情况，特作 以下规定： a 、车辆的车号必须是 00001~99999 之间的任意数。也就是 说 00000 不能作为真实车辆的车号。如果车号设置为 00000 时， 表示前来称重的不是一个载物的车辆，而仅仅是一个货物。 b、如果皮重已知，则一次贮存便构成一组完整的称重记录。 c、如果车号设置为 00000 以外的任意 5 位数，而且皮重未知 时，则必须经过两次以上贮存操作才能构成一组 完整的称重记录。 6、当数据不稳定时或毛重<0 或净重<0 时，都不能进行贮存。
电子秤标定
（1）kingbird XK3130 （梅特勒——托利多）1.接通电源，进入称重状态，同时按清零和确认键，显示F1，按确认，显示F1.2 选定单位F1.3 最大称量，去皮和模式可输入数字，确认，F1.4 分度值确认2.显示CAL 0 按模式显示CAL 1,按确认显示E SCL，秤台清零，确认1.仪表显示15 CAL倒计时，显示ADD Ld 加砝码，确认，显示000000,去皮和模式输入所加重量值，按确认倒计时，完成。
显示F1.6 按确认直到F2, 按清除显示CAL OFF, 按确认恢复正常称重。
(2) XK3190_A19E(绵阳耀华)把标定开关打开（仪表背后左上角）1．“清除”+“置零”同时按【C000】，提示用户输入标定密码。
“切换”右移，“累加”加一，“去皮”确认。
2．标定密码：3153．设定分度值，按“切换”键选择，按“去皮”确认【E X】4．设定小数点位置，按“切换”键选择，按“去皮”确认。
【POS X】5．设定零点属性参数，W：零点跟踪速度，X：零点跟踪范围Y：手动置零范围Z：开机置零范围【PWXYZ】W；0-0.4S;；1-0.3S；2-0.2S；3-0.1SX:；0-不跟踪；1-0.5e；2-1.0e；3-1.5e；4-2.0e…….；9-4.5eY:；1-2%FS；满程-；2-4%F.S；3-10%F.S；4-20%F.S；5-100%F.SZ:；1-2%F.S；2-4%F.S；3-10%F.S；4-20%F.S；5-100%F.S按“累加”右移位，按“切换”进步加１。
6．设定数字滤波强度，【FtXYZ】X 抗震动选择：0为关闭，1为打开（稳定指示符反应较优慢）Y 判稳范围选择:参数0-3分别代表0.5d 1.0d 1.5d 2.0dZ滤波强度,数字越大,滤波强度越强,显示越稳,反应较慢7.满量程分度数选择【n xxxx】按“切换”8．零点标定：【noLoAd】按“去皮”确认9．满载（非空载）标定【AdLoAd】按“累加”右移位，按“切换”进步加1，按“去皮”确认。

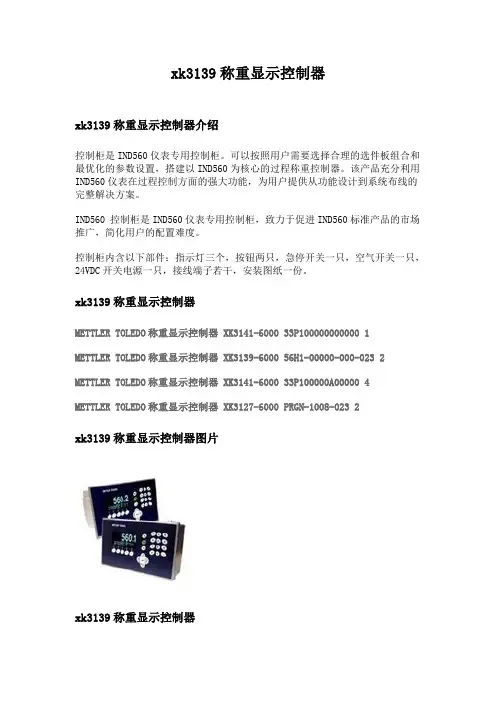

xk3139称重显示控制器
xk3139称重显示控制器xk3139称重显示控制器介绍控制柜是IND560仪表专用控制柜。
可以按照用户需要选择合理的选件板组合和最优化的参数设置，搭建以IND560为核心的过程称重控制器。
该产品充分利用IND560仪表在过程控制方面的强大功能，为用户提供从功能设计到系统布线的完整解决方案。
IND560 控制柜是IND560仪表专用控制柜，致力于促进IND560标准产品的市场推广，简化用户的配置难度。
控制柜内含以下部件：指示灯三个，按钮两只，急停开关一只，空气开关一只，24VDC开关电源一只，接线端子若干，安装图纸一份。
xk3139称重显示控制器METTLER TOLEDO称重显示控制器 XK3141-6000 33P100000000000 1 METTLER TOLEDO称重显示控制器 XK3139-6000 56H1-00000-000-023 2 METTLER TOLEDO称重显示控制器 XK3141-6000 33P100000A00000 4 METTLER TOLEDO称重显示控制器 XK3127-6000 PRGN-1008-023 2xk3139称重显示控制器图片xk3139称重显示控制器XK3139 56P1-00000-000XK3139 56P4-00000-000XK3139 56H1-00000-000XK3139 56H4-00000-000XK3139 56P1-0000B-0F0XK3139 56P4-0000B-0F0XK3139 56H1-0000B-0F0XK3139 56H4-0000B-0F0xk3139称重显示控制器规格- IND560物料控制仪表型号：XK3139（IND560）56H100000000023Mounting options 台式、墙式、面板式、柱式Resolution 100,000 divisionsDisplay 21mm 真空荧光型Keyboard 25 键触摸-感应式键盘，其中包括数字键盘、各种导航键和功能键A/D rate (int./ext) 超过366 Hz 的内部转化速度、50 Hz 的设定点对比、20 Hz 的PLC 输出转化速度Applications 标准过程/贸易称重、过量/残余量检测称重、产品添加Degree of protection 防尘式–IP69K，面板式–类型4/12Digital Input/Output 最多18个输入和12个输出Hazardous area approval 等级1，分区2，组A-D、F、G 和欧洲类别3Housing 防尘式–不锈钢；平板固定–不锈钢面板、铝制底座Number of attachable platforms 最多8个350 ohm 的称重单元Options 模拟输出、Profibus、A-B RIO、数字离散I/O、Fill-560 应用软件Resolution (approvable) 模拟- 10,000e OIML、10,000d NTEP；IDNet –100,000d OIML、NTEPSignal processing TraxDSP™过滤Suitable platforms / weigh modules 模拟、IDNet（MMR）Dimensions 防尘式- 16.0 x 26.5 x 17.0 cm；面板式- 16.0 x 26.5 x 9.2 cm Interfaces 串行、PLC A-B、远程I/O、Profibus L2 DP、模拟输出、4-20mA、0-10V、DeviceNet以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》。
XK3190-A9 称重显示器 说明书
XK3190-A9 称重显示器2002 年11 月版目 录 第一章 技术参数第二章 安装一. 仪表前功能视图和后功能视图二. 传感器和仪表的连接三．打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章 操作方法一. 开机及开机自动置零二. 手动置零 ( 半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 蓄电池使用六. 内码显示七. 数据记录的贮存八. 打印操作九. 记录的清除操作十. 记忆皮重的输入方法第四章 维护保养和注意事项第五章 信息提示附 录第一章 技术参数1. 型号 XK3190-A9 称重显示器2. 模拟部分转换原理 双积分式A/D输入信号范围 0 ～ 18mV最大净输入信号 18mV转换速度 10～15 次/秒A/D 转换分辨码 50 万码非线性 ＜ 0.01%F.S满量程温度系数 8PPM/℃标定 全部采用键盘操作完成供桥电源 DC，8V，可连接6 个350Ω的传感器或12 个700Ω的传感器传感器的连接方式 采用6 线式，长线自动补偿3. 显示 7位LED，字高0.56 英寸，7 个状态指示符，3 个电量指示符显示周期 100ms分度值 1/2/5/10/20/50/100 可选4. 时钟 可显示年/月/日、时/分/秒，自动闰年、闰月。
精度 + 5s/24h，不受断电影响。
5. 键盘数字键 0～9功能键 15 个（其中10 个与数字键复合使用）键材料 轻触式薄膜开关6. 大屏幕显示器接口 串行输出方式传输方式 电流环 / RS232 信号传输的数据格式 11 位波特率 600传输距离 ≤30 米7. 串行通讯接口传输方式 RS232C波特率 波特率可选600/1200/2400/4800/9600传输的数据格式 10 位：1 位起始位、8位数据位（ASCⅡ编码）、1位停止位 传输距离 ≤30 米8. 打印接口 标准并行输出接口可配TpuP16 微型打印机、TM800、KX－P1121、LQ1600K 宽行打印机9. 数据贮存 可贮存255 个车号和皮重、100 个货号、205 组称重记录10. 使用电源交流电源 AC 180 -- 240V 49Hz -- 51Hz直流电源 采用CP7－12 蓄电池供电（12V，外接）蓄电池使用时间 约20 小时（充足电后使用）蓄电池充电时间 约30 小时交流保险丝 500mA直流保险丝 1.5A11. 使用环境使用温度 0℃ -- 40℃储运温度 －25℃ -- 55℃相对湿度 ≤85％RH预热时间 15 分钟12. 外形 310×195×186 (mm)自重 约2.5 公斤第二章 安 装 联 接 一. 仪表前功能视图和后功能视图 :二、传感器与仪表的连接1、传感器的连接采用9 芯插头座。
XK3199B调试说明书
按【确定】
【*****】
显示称重内码，检测空秤零点。让秤空载并稳定后按【确定】输入空秤零点。
2.3
【0】
表示空秤零点
2.4
按【确定】
【####】
加载。在秤台上加载一定量的砝码。####为加载砝码后的显示重量。比如5000kg(越接近满量程越好)待显示值稳定，稳定指示灯亮。
2.5
按【5000】
按【确定】
【0】
【5000】
按数字键输入秤台上加载的砝码标准重量，比如：5000kg
3
按【取消】
【Func 2】
按【取消】回到称重状态
（二）补偿标定（补偿标定可进行多次）
比如：秤台上已有重物，其实际重量为5000 kg,但显示值为5020 kg。此时，可以使用补偿标定加以修正，而无需将重物从秤台上取下。
序号
操作
BW型仪表有此选项，可选择是否打印衡器厂家和用户名称。“0”表示不打印，“1”表示打印。
3
按【取消】
【Func 1】
按【取消】返回称重状态
注：每一步设置参数的操作，如不需要修改该项参数可直接按【确定】进入下一步参数设置。按【取消】可退出称重参数设置，显示【Func 1】，再按【取消】回到称重状态。
二、标定和补偿标定（在操作该步前，请先通电预热15分钟）
置零键置零范围2%F.S /4%F.S /20%F.S /50%F.S /100%F.S
5．显示主显示器：6位7段0.8英寸高亮红数码管，5个状态指示灯，3个电量指示符
副显示器：（限XK3199－B1，XK3199－BW1型）：6位7段0.8英寸高亮红数码管
分度值1/2/5/10/20/50/100可选
（2）本公司可以根据用户需要定制数据通信格式
Xk3109说明书
皮时，此键无效。 〖累加〗用于累加。当衡器未静止时，此键无效。 〖空秤〗用于空秤置零。当主显示重量值大于置零范围（±2％） 或衡器未静
止时，此键无效。 〖总和〗用于显示总和值。 〖设定〗用于设定进入。 〖去皮〗用于将当前重量值作为皮重值。当衡器未静止此键无效。 〖▲〗用于闪烁数字加 1。 〖▼〗用于闪烁数字减 1。 〖 〗用于左移闪烁数字。 〖 〗用于右移闪烁数字。 按〖确认〗再按〖转换〗用于 kg 与%单位下显示值的切换。
10.0kg
b）. 在“静止”标志指示后，按〖去皮〗键。主显示窗显示 净重值，同时“净重”标志指示。
0.0kg
8
基本操作
c）. 将被称物品放在容器内（例如一个 5kg 物品），主显示 窗显示净重值。
5.0kg
3.4 累加
在称重状态下，当“静止”标志指示后，按〖累加〗键，可以将当前显示重量 累加到总和中去，主显示窗同时显示：“Acc”，约 3 秒后恢复到正常显示状态。
E＋
F＋
S＋ P S－
F－
7 激励电压负
E－
第三章 基本操作
3.1 单位转换 显示可以在 kg 和 % 单位之间进行转换。 按〖确认〗键，然后按〖转换〗键，显示可以在 kg 和%单位之间转换。
3.2 简单称重
将重物放在秤台上（例如一个 50 kg 的物体），重量信息显示 在主显示窗。
50.0kg
3.3 去皮 a）. 将容器放置在秤台上（例如：一个重量为 10kg 的容器）。
接线盒
激励电压 E+（F+）
信号正 S＋ 屏蔽 P
科力XK3118K9 电子称重仪表 使用说明书
XK3118K9电子称重仪表使用说明书2020年1月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅仪表使用注意事项▲传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。
▲在仪表通电状态下，所有连接线不允许进行插拔，防止静电损坏仪表或传感器。
▲传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施。
▲在雷雨季节，系统必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
▲不得在有可燃性气体或可燃性蒸汽的场合使用，不得在有压力的罐装系统中使用。
▲仪表和传感器须远离强电场强磁场，远离强腐蚀性物体，远离易燃易爆物品。
▲严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
▲不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
▲本产品非经技术监督部门授权，不得擅自开启铅封，不破坏铅封不能标定。
☆蓄电池属易耗品，不属三包范围。
☆为延长蓄电池的使用寿命，务必先充足电后使用。
☆若长时间不使用，必须每隔2个月充电一次，每次充电约20小时。
☆在搬运或安装时务必小心轻放，避免强烈振动，避免冲击或撞击，防止蓄电池内部电极短路，损坏蓄电池。
◆为保证仪表显示清晰和使用寿命，仪表不宜放在阳光直射下使用，放置地点应较平整。
◆仪表不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
◆在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源。
◆仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。
◆本仪表不允许随意打开，否则不予保修。
仪表内部有高压强电,非专业人员请不要自行修理以免造成系统更大的损坏、人身伤亡或意外事故。
◆本仪表自销售之日起一年内，在正常使用环境下，出现非人为故障属保修范围，请用户将产品及发票复印件(编号相符)，寄往特约维修点或经销商进行专业维修。
◆超过保修期以及人为故障或其他意外损坏，生产厂对仪表实行收费维修。
XK3199B调试说明书
目录第一章概述 (2)第二章技术参数 (2)第三章安装联接 (4)第四章标定调试 (5)特别提示： 1.本调试说明书适用于型号为XK3199B开头的所有称重显示器。
2本调试说明书仅供参考,最终解释权归本公司。
第一章概述该智能称重显示控制器由嵌入式软件系统结合先进的硬件电路设计而成。
采用该称重显示器可以方便地与一只或多只电阻应变式传感器连接，组成电子汽车衡、静态电子轨道衡、电子地上衡、机电结合秤等称重设备。
可广泛应用于商业、工矿企业及仓储码头等多种计量场合。
主要特点和性能：采用高性能52系列和51系列处理器、快速A/D转换器，具有转换速度快、分辨率高、处理能力强等特点采用金属外壳，有效防止静电、高频、电磁干扰双显示器（限XK3199－B1，XK3199－BW1）全数字化标定功能，标定方法简单方便，标定过程中无需打开显示器后盖可以显示称重值、皮重、日期、车号及货号。
具有多种称重方式，自动识别皮重和毛重等功能具有全面的存储、查询、打印功能。
可以储存500条记录包括日期、时间、车号、货号、毛重、皮重、净重等信息配有RS232C和RS422串行通讯接口。
可接本公司生产的大屏幕显示器，可接计算机实现称重管理第二章技术参数1．型号XK3199B称重显示器2．准确度3级3．模拟部分转换原理∑-△高速、高精度A/D输入信号范围0~50mv转换速度100次/秒A/D转换分辨率100万码非线性<0.01%F.S满量程温度系数5PPM/℃供桥电源DC5V可接8个350Ω传感器或12个700Ω传感器最小分辨率0.3uV/d4．称重参数部分零点跟踪0.5e/1e/1.5e/2e/2.5e/3e/4e/5e/6e可选开机置零范围2%F.S /4%F.S /20%F.S /50%F.S /100%F.S置零键置零范围2%F.S /4%F.S /20%F.S /50%F.S /100%F.S5．显示主显示器：6位7段0.8英寸高亮红数码管，5个状态指示灯，3个电量指示符副显示器：（限XK3199－B1，XK3199－BW1型）：6位7段0.8英寸高亮红数码管分度值1/2/5/10/20/50/100可选小数点位置0~5可选6．时钟可显示年/月/日、时/分/秒，自动闰年、闰月精度+5s/24h，不受断电影响7．键盘6×3键盘阵列数字键0~9功能键18个（其中10个与数字键复合使用）键材料轻触式薄膜开关8．大屏幕显示器接口传输方式RS232C/RS422波特率4800传输距离≤20米/1500米9．串行通讯接口传输方式RS232C / RS422波特率600/1200/2400/4800/9600可选传输距离RS232C：≤20米/ RS422：≤1500米10．打印接口标准24针并行输出接口，推荐使用松下KX-P1121打印机11．数据贮存最多500条称重记录,5条最严重超载记录12．使用电源交流电源AC187~242V , 49~51Hz直流电源 12V7Ah蓄电池，外接。
耀华XK3118K9电子称重仪表调试说明书
注 3：当设置好定时关机日期后，用户将不能再修改日期及时间。
六、错误信息提示
仪表显示 Err 14 Err 15 Err 36
Ctnn 0
注释 分度值设置错误，请更正。 小数点设置错误，请更正。 约定使用期限到。 在标定的第 6 或 7 步，如果仪表 15 秒内仍不能采集到它认为是稳定的数据，便作此显示。此 时操作者可以输入 0 或 1 或 2，其作用分别是： 0：跳过该步工作，进入下一步；1：重新采集数据；2：采用这些不太稳定的数据进行标定。
014按输入h030090三段分度显示上限毛重高于该值分度值往上切换一档若标定分度值为100则不会切换出厂默认设置分度值切换无效15步骤中如按称重表示该步不执行直接转入下一步
XK3118K9 电子称重仪表调试说明书
一、主要技术参数：
传感器激励电压： DC +5V，可接 1～12 个 350Ω 电阻应变式传感器
7
按【2】【0】【0】【0】【0】 【AdloAd1】 加载砝码以不少于 50%最大量程，越接近满量程越准确。
按【输入】
【 20000】 例如：20000；等稳定标志符亮后按【输入】确认
8 按【1】按【输入】 【Adr 01】 通讯地址( 01～26 ) （出厂默认设置：1）
9
按【1】按【输入】 【bt
步骤
操作
显示
注
解
1
按【功能】
【d *】 标定开关拨到允许标定位置后按功能键
2 按【1】【0】按【输入】 【d 10】 输入分度值（ 出厂默认设置：10）
3 按【 0 】按【输入】 【dC 0 】 输入小数点位数( 0～4 ) 出厂默认设置：无小数点 0
【Pn 01224】 输入系统参数(具体用法详见表后) （出厂默认设置：01224）
上海耀华XK3190-A9+称重显示控制器
上海耀华XK3190-A9+称重显示控制器简介上海耀华XK3190-A9+是一款专业的称重显示控制器，可用于不同种类的秤和称重应用。
它采用微处理器技术，具备高精度、高灵敏度、高分辨率和高稳定性等特点，可广泛应用于物流、仓储、制造、金融、医疗、食品等领域。
技术规格以下是XK3190-A9+的主要技术规格：•显示器：6位红色LED数字管显示•显示范围：0-999999•分辨率：高达1/30000•稳定时间：≤3秒•工作电源：交流100-240V，直流12V/1.2Ah内置电池•工作温度：-10℃~+40℃•环境湿度：≤85%主要特点XK3190-A9+具备以下主要特点：高精度XK3190-A9+可达到高达1/30000的分辨率，能够满足不同秤和称重应用对精度的要求，确保称重准确。
显示清晰该控制器采用6位红色LED数字管显示，除了在不同光线下都能清晰显示数字外，还可以显示单位、状态等信息。
功能丰富XK3190-A9+除了普通的称重功能外，还支持批量累计、峰值检测、零点跟踪等功能，可根据实际业务需求进行设置。
操作简单该控制器的操作非常简单，仅需做一些基本设置，就能进行称重操作，减少人工操作的繁琐和误差。
质量可靠XK3190-A9+采用高性能微处理器技术和优质元器件，具有稳定可靠的性能和耐用的寿命，可满足长期、高强度的工作要求。
应用范围XK3190-A9+可广泛应用于各种称重场合，包括但不限于以下领域：物流在物流行业中，XK3190-A9+可用于快递、物流中心等场所的分拣、称重、计重等操作，确保物流的准确性和效率。
仓储在仓储管理中，XK3190-A9+可以用于货物的称重、卸货、装车、盘点等环节，可以很好地提高仓储效率、缩短作业时间。
制造在制造业中，XK3190-A9+可以用于生产线上的各种物料称重、配料、研发样品制定等环节，使生产效率更高。
金融在金融行业中，XK3190-A9+可用于硬币、钞票、金银等贵重物品的称重、计重、核重等操作，确保银行业务的准确性和安全性。
XK319A 标定说明书1
称重显示器XK319A标定调试使用说明书辽制00000075号沈阳沈衡电子衡器有限公司2009年版目录第一章主要技术指标 (1)第二章安装 (2)第三章标定调试 (5)第一章主要技术指标1、型号：XK319A2、准确度度等级：3级n=30003、输入信号范围：（0.5-3.0）mV/V4、A/D转换速率：100次/秒5、A/D转换分辨数：120万6、非线性：≤0.01%F.S7、零点温漂：≤0.1µV/℃8、满量程温度系数：8×10-6/℃9、传感器供桥电压：DC 5V（最多可接16只750Ω传感器）10、串行通讯接口：RS-232C（可增配RS-485和20mA电流环）11、打印接口：内置EPSON微型打印机（内置打印机仪表）标准打印接口（外接打印机仪表）12、波特率：1200/2400/4800/9600可选13、超载范围：FS+9d14、工作温度：（-10~40）℃15、相对湿度：≤85%16、电源：AC 220V,50Hz或DC 12V17、保险丝：750mA18、功耗：20W第二章安装联接一、传感器接口传感器接口采用DB-9芯孔连接器1、与六线传感器相连接2、与四线传感器相连第三章标定调试根据显示器的9芯传感器接口功能，正确地连接好传感器插头；然后把传感器插头插入显示器的传感器插座中。
经检查无误后，接通显示器电源，显示器进行“000000”~“999999”的笔划自检，完成后自动进入称重状态。
注：在进入标定调试之前，必须先打开仪表前盖，将仪表主板上的短路块插入1、2脚，方可进入标定功能调试。
标定调试结束后，把短路块拔出，插入2、3脚，然后盖上前盖，装上铅封。
（在出厂时已经把短路块插入1、2脚，所以在调试时勿需打开仪表前盖）。
1、每一步参数的设置，如不需要修改该项参数均可按退出键，直接进出下一步设置。
2、*表示原来设置的值（以下同理）。
七、补充说明关于直流供电1、当使用蓄电池供电时，显示窗左方的“电池电量”指示灯会显示当前蓄电池所剩的电量，三个指示灯全亮表明电量充足，只有最下面一个指示灯亮，表明电量不足。
XK3160-A1使用说明书
Js系列集中控制（简易型）操作使用说明书郑州市科力精测设备有限公司制服务电话：目录目录 ..................................................... 错误!未定义书签。
一、概述............................................... 错误!未定义书签。
2 主要功能.............................................. 错误!未定义书签。
二、技术规格 ................................................ 错误!未定义书签。
1 一般规格.............................................. 错误!未定义书签。
2 模拟测量部分.......................................... 错误!未定义书签。
3 开关量输入部分........................................ 错误!未定义书签。
4 开关量输出部分........................................ 错误!未定义书签。
三、控制器前面板说明......................................... 错误!未定义书签。
1 外观 ................................................. 错误!未定义书签。
2 显示窗口一............................................ 错误!未定义书签。
3 显示窗口二............................................ 错误!未定义书签。
4 按键 ................................................. 错误!未定义书签。
XK3190-A9标定说明
XK3190-A9标定（2003-12版）ssss.把标定开关拨到ON 操作显示注解1按[功能]2[d ***]按[10] [d 10] 输入分度值按[输入]3[dc *]按[0] [dc 0] 输入小数点位置按[输入]4[Pn VWXYZ] V：使用场合 W：零点跟踪速度按[00123] X：零点跟踪范围Y：置零范围Z：开机置零范围5[F******] 输入超载报警值，如果需要标定，则F值按[60090] [F30000] 一定要输入一次，即使用权原来的值是正按[输入] 确的，如果不需标定则按[输入]进入第八步，或按[秤重]退出。
6[noLoad] 检测空秤零点，让秤空载并稳定后按[输按[输入] [……] 入]键盘，等待约5-10秒7输入加载[Aload1] 加载一定重量按[20000] [20000] 例：加载20T按[输入] [……] 等待约5-10秒8[H ******] 至此标定结束，按[输入] [C ******] H/C/CH为标率，不必改变。
……[CH******] 此时通常情况下，按[秤重]键退出。
按[输入]9[Adr **] 通讯地址（1-26）按[01] [Adr 01]按[输入]10 [bt *] 串行通讯波特按[1] [bt 3] 0-600波特率1-1200波特率2-2400波特率按[输入] 3- 4800波特率 4-9600波特率11 [tF *] 串行通讯方式按[0] [tF 0] 0-连续发送方式，不接收按[输入] 1-指令应答方式12 [End] 结束注1．在第4，第5步中，按[称重]键盘表示不执行而直接进入下一步，除此以外的任何情。
况下，按[称重]键的作用都是退出键盘操作，进入称重状态。
注2．Pn参数的设置方法V值0 1使用场合非贸易用秤贸易用秤W值0 1 2 3零点跟踪速度0.4秒0.3秒0.2秒0.1秒X值0 1 2 3 4 5 6 7 8 9零点无0.5e 1.0e 1.5e 2.0e 2.5e 3.0e 3.5e跟踪范围Y/Z值 1 2 3 4 5Y.置零]键的置零范围2%FS 4%FS 10%FS 20%FS100%FSZ.开机置零范围2%FS 4%FS 10%FS 20%FS 100%FS注3．H参数为标定零位,C/CH参数为标率注4．若超载报警值大于65000，则分度值必须设置大于5，否则仪表自动选取分度值5。
柯力 XK3101 电子称重仪表 技术 使用手册说明书
XK3101电子称重仪表技术/使用手册目录1.0概述 (1)1.1XK3101型电子称重仪表配置规格 (1)1.2主要特点 (1)1.3技术指标 (1)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (2)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (8)5.1选择输出类型 (8)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟量输出的底端与顶端 (9)6.0 仪表工作参数F2 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (10)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器比较值输出） (11)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (12)10.0 错误提示信息 (12)11.0 一般故障排除 (12)附录1 通讯协议 MODBUS RTU (14)附录2 通讯协议2-连续发送方式 (15)附录3 通讯协议3-命令方式 (15)附录4 装箱清单 (17)1.0概述XK3101是面向工业控制领域的电子称重仪表。
信号处理采用高精度的24位专用A/D转换器、模拟信号输出采用16位的D/A转换器、具有RS232/RS485串行通讯接口、采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。
1.1 XK3101型电子称重仪表配置规格1.2 主要特点*∑-△型高精度A/D转换，分辨率:24bit*可选的数据更新速率：6.25次/秒、12.5次/秒、25次/秒、50次/秒*两路继电器输出:两路均为常开触点*隔离的数字通RS232与RS485两种讯接口*多达三种标定与校秤方法，可适应多种场合*带有模拟信号输出：4～20mA、0～20mA、0～5V或0～10V*7位LED数码管显示，字高0.56寸，20段光柱指示*独立的大屏幕接口（电流环方式）1.3 技术指标1.3.1 负载能力传感器激励电压：5.0VDC，可驱动6只350Ω的模拟式传感器。
电子称重仪表 XK3101 使用说明书
电子称重仪表XK3101使用说明书2020年1月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度................................................................. 错误！未定义书签。
1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (4)4.0 串行口数据格式.............................................................................................. 错误！未定义书签。
5.0 重量标定 (5)5.1参数确定 (5)5.2标定步骤 (5)6.0 模拟输出类型选择与调整 (7)6.1选择输出类型 (7)6.2选择模拟输出对应的重量范围 (7)6.3调整模拟输出的底端与顶端 (8)6.3恢复模拟输出的底端与顶端 (8)7.0 仪表工作参数选项 (8)7.1进入工作参数选项 (8)7.2功能F2选项参数组内容 (8)8.0 继电器输出 (9)8.1继电器输出设置步骤 (9)9.0 设置串行接口 (10)9.1设置步骤 (10)9.2选择总线方式 (11)10.0 开机自检信息 (11)11.0 部分参数快速查看 (11)12.0 错误提示信息 (11)13.0 仪表的维护 (11)13.1仪表的常规维护 (11)13.2一般故障排除 (12)附录通讯协议 (13)数据格式 (13)1.0 概述XK3101电子称重仪表是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。
XK3110-A+电子称重仪表使用说明
禁止比较时间 小数点
自动停止；只有重新按下 键或线控按
钮盒上的“启动”按钮，才开始重新配料 仪表在卸料过程中，卸到该重量值时，则 启动卸料控制延迟时间 仪表在上料过程中，一路停止后到下一路 启动的时间，单位秒 仪表在卸料过程中，当卸料达到零位范围 后再延迟的时间，时间到后停止卸料，单 位秒 仪表在此次卸料完成后，至启动下一周期 上料的延迟时间，时间到后配料的次数未 达到罐数设定值时进行下一周期的上料， 单位秒 仪表在上料过程中，一路物料启动后因为 冲击作用，造成物料重量大幅波动，此时 间内不进行物料的重量比较，单位秒
接正常。 在打印机垂直安装时，推荐使用反向打印。
假设采用反向打印，输入该值后，仪表显示
，按 键，仪表显示
，表示
打印设定完毕，仪表返回“停止”状态。
七、校秤
整个称量配料系统的称量精度主要由称重传感器组、电子称重仪表、秤体等部分的精度、可靠性、参 数协调等保证，因此在仪表初次安装、或更换传感器后、或称量配料系统中部分零件发生改变后，必须进 行校秤操作。
0000
零点值～9999 当前重量
221
电气设计及维修必备资料
六、仪表通讯设定（选配）及打印设定（选配）
1、仪表通讯 仪表的通讯站号和通讯波特率均可在线设置。
主编：冯项羽
假设仪表通讯站号为1，输入该值后，仪表显示
，按 键，仪表显示
，表
示通讯站点号设定完毕，仪表自动转入“通讯波特率”设定菜单。
假设仪表采用9600速率通讯，输入该值后，仪表显示
注意：在左（右）卸料中如果右（左）行程开关闭合，不能进行右（左）卸料，必须等左（右）卸料停止后， 才能进行右（左）卸料；如果左右卸料的行程开关同时闭合，那么上次若是左（右）卸料，现在应该右（左）卸 料。
XK3150-Ex-P本安型电子称重仪表 用户使用说明书
XK3150-Ex-P本安型电子称重仪表用户使用说明书Edition: 3150PECG051210106Locosc Precision宁波朗科精工技术有限公司精工技术源自德国前言朗科精工感谢您选用XK3150-Ex-P本安型电子称重仪表，每台产品在出厂前都经过严格的性能测试和质量检验，它将以强大的功能、卓越的指标和可靠的质量来回馈你的投资，一定能创造最大的社会价值。
朗科精工专注于称重技术的研发、优良产品的制造和完善的售后服务，如果您对我们的产品有任何建议和改进意见，请不要犹豫地与我们联系。
如果在使用过程中有任何不明之处，请与总部或当地服务机构联系。
联系信息如下：宁波朗科精工技术有限公司网站：邮箱：******************电话：4006788987地址：宁波江北区甬江工业区振甬路137号邮编：315 021一、产品安全使用特定条件证书编号后缀“X”表明产品具有安全使用特殊条件：1.应采取措施避免产品裸露非金属部件静电电荷产生引燃危险。
2.仅允许使用由宁波朗科精工技术有限公司提供的型号为DE002的电池组，不得在危险场所更换电池。
二、产品使用注意事项1. 产品使用环境温度：-10℃~+40℃。
2. 当产品配用宁波朗科精工技术有限公司提供的型号为DE002的电池组时，防爆标志为Ex ic ⅡB T3 Gc。
当产品选用外接本安电源输入时，防爆标志为Ex ic ⅡB T4 Gc。
3. 产品外接本安电源参数为：仪表电源：U i=13V，I i=500mA，P i=3.8W，C i=0μF，L i=0mH。
打印机电源：U i=5.88V，I i=536mA，P i=3.15W，C i=150μF，L i=0mH。
4. 产品RS232输出通信端口TXD2、GND2本安参数为：U i=23.5V，I i=8.5mA，P i=0.05W，C i=0μF，L i=0mH。
5. 产品RS485输出（串口一）通信端口A、B本安参数为：U i=8.5V，I i=90mA，P i=0.192W，C i=0μF，L i=0mH。
XK3190—D9称重直示器操作步骤及注意事项
XK3190—D9称重显示器操作规程为做好燃煤计量工作，特制定本操作规程。
一、职责1、由上煤班班长负责该设备的操作，做到燃煤计量过程中各种数据完整准确。
2、由仪表班班长负责该设备的日常维护和定期检验工作，确保设备完好无缺。
二、操作内容1、开机操作步骤：电源正常→开启稳压电源开关（待电压稳定后）→开启显示器开关→开启打印机开关。
2、关机操作步骤：关闭打印机开关→关闭显示器→关闭稳压电源。
3、称重操作步骤：第一种情况：空重上称。
首先按贮存打印键［4］→输入车号（5位数字以内）→再按输入键。
第二种情况：载重上称。
首先按贮存打印键［4］→输入车号→输入。
4、去皮功能操作：在称重显示状态下，按［车号］键，仪表直示［0＃＃＃＃＃］，用数字键送入正确的车号（必须保证输入正确的车号）后，再接［去皮］键即可，此时仪表从内存中找到与该车号对应的皮重值，调出使用。
5、日期和时间的设置和操作。
在称重显示状态下，按［日期］键，日期指示灯亮，仪表显示当前的日期。
如果正确，按［输入］键退出。
如果不正确，用数字键输入正确日期后，按［输入］键即可。
6、打印操作：首先按车号［2］→输入车号→按输入键→再按输入键→按车号键［2］→按去皮键→贮存打印→输入键。
三、注意事项：1、任何人未经生产部部长的同意，不得人工输入空车皮重；2、在拔传感器连接前，必须先切断仪表电源；3、在插打印机连接线前，必须先切断打印机和仪表电源；4、在插拔显示器连接线前，必须切断仪表和显示器电源；5、在拔插通讯连接线前，必须先切断仪表和上位机电源；6、雷雨天气应将总电源插头拔下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XK3119M称重仪（新）使用说明书广东华普电器实业集团有限公司目录一、概述------------------------------------------------------------------- 2二、主要技术性能------------------------------------------------------- 2三、主要功能------------------------------------------------------------- 3四、面板功能及安装说明---------------------------------------------- 4五、键盘功能操作------------------------------------------------------- 4六、操作使用说明------------------------------------------------------- 61.、称重校正2、称重仪内部参数设置3、称重仪内部参数补充说明4、常规参数设置5、计数功能的操作七、外接安装------------------------------------------------------------ 101、RS232外接口接线图2、仪表外接传感器接线图八、错误信息提示------------------------------------------------------- 11九、维护保养和注意事项---------------------------------------------- 12十、保修------------------------------------------------------------------- 13一、概述XK3119M系列称重仪是一种带有微处理器的智能型称重仪，它不仅称重快速准确、使用操作方便、交直流供电，数码管显示；而且具有功耗低、性能稳定、结构紧凑等特点。
目前，本产品是配套各种电子台秤、电子地上衡和各种称重测量的理想配套使用仪表。
二、主要技术性能1．准确度等级：III级。
2．A/D转换速度：40次/S。
3．显示外分辨率：1/3000~1/15000。
4．非线性误差：< 0.016%FS。
5．传感器灵敏度范围: 1.0 ~ 2.0mv/v。
6．通讯接口: 可配RS232输出接口和RS232为输出接口的打印机。
7．显示方法：大六位LED显示，用字高1英寸的高亮数码管。
8．供电电源: (1) AC/DC 12V 500mA的适配器;(2) DC 6V/4Ah可充电电池（需要此配置在订货时说明）。
9．功耗: 0.6V A。
10、使用温度：0 ℃~ 40℃。
11、使用湿度：≤ 85%RH。
12、外型尺寸：258×154×68。
13、重量：约1.35Kg。
三、主要功能1．自动键盘标定，量程由软件自动调整。
2．具有自动显示出错信息指示功能。
3．可设定自动省电模式和自动关机时间功能。
4、可设置称重物的高低位报警功能。
5．具有充电指示和电压过低自动关机功能。
6．可设定不同的称重单位（Kg、Lb）其它单位订购时说明。
7．可选配RS232、485接口或RS232打印接口功能（订购时说明）。
8．具有消除震动、晃动的滤波功能。
9．抗干扰性强、误操作不会丢失数据、程序能自动恢复。
10．小数点任意设定、最大秤量可选，分度值可选。
11．零点自动跟踪、零点异常指示、超载报警等功能。
12. 内置设定物品称重数值报警功能。
13．开机同关机显示电池的电量数值。
14、可增加“蓝牙”配置功能或外控接口功能（要此功能定做）。
15．指示符号：（１）零位：秤量为零时亮。
（２）去皮：按去皮键时亮。
（３）稳定：当称量稳定时亮。
（４）充电： 符号充电时亮。
（4）HI：高位报警时亮。
（５）LO：低位报警时亮。
（６）ＯＫ：称重合格时亮。
（７）ＰＣＳ：带计数功能时亮。
（８）电池：当内置电池电量不足指示符号亮。
（９）称重单位符号（㎏、Lb、t、g）：称重时设定的单位符号亮。
四、面板功能概述（图1：面板功能示意图）五、键盘操作说明1．【开/关】键：按一下【开/关】键即可开机、在正常显示状态下按【开/关】键1.5秒即可关机，在通电状态下按【开/关】键即可开机，仪表由0-9自检后显示仪表的电量百分数“bpt xx”进入称重状态。
2．【置零】键：使仪表显示清零。
（置零范围为满量程的±2%FS）。
3．【去皮】键：可将秤台上的重量作皮重清除，仪表显示为零，在此状态下称重，显示为净重，去皮指示灯亮。
4．【功能】键：此键用于设定各种数据和重量校正时使用（在称重状态下可作单位转换和手动背光的开关设置）。
5．【打印】键：每按一次【打印】键，即可将当前的重量打印，并显示累计次数“n XX”和累计重量“YYYYYY”各1.5秒。
在上述显示过程中，按【置零】键，可清除累计次数和累计重量（配专用打印机）；功能设置或重量校正时作选位键使用。
6．【累打】键：按此键可将当前已打印的重量累计打印，并显示累计次数“n XX”和累计重量“YYYYYY”各1.5秒。
在上述显示过程中，按【置零】键，可清除累计次数和累计重量。
（配专用打印机）；功能设置或重量校正时作数字增减键使用。
常规打印格式：每按一次【打印】键，可将当前的重量打印，打印单中NO：1~2是指打印序号，按【累打】键将当前已打印的重量累计打印（单位按当时显示为准）。
NO WET1 2.23 ㎏2 1.76 ㎏Add 2 3.99 ㎏六、操作使用说明1、称重校正；仪表进行以下设置时，请将仪表内的短路器插在“ON”位置上以下操作有效。
步骤操作仪表显示注释1按【去皮】键【CRL SP】进入设置状态2按【累打】键【CRL O】进入校正状态3按【功能】键【- - - - -】零位自动校正、修正完显示仪表的最大称重值。
4【XXXXX】显示【xxxxx】是仪表的最大称重值、此时可以加载砝码，加载砝码重量最少是满量程的1/3，待加载完毕，显示稳定标志后按【累打】键选位、按【打印】键更改，重复操作使显示数同砝码数一致，按【功能】键确定5按【功能】键【- - - - -】表示电子秤自动进入校正计算状态。
【XXXXX】显示值同砝码重量一致、如不一致时重新进行校正。
备注：【功能】键确定、【累打】键选位、【打印】键数字更改，带*标志的是选配功能（订货时要此功能的请说明）。
2、称重仪内部参数设置；仪表进行以下设置时，请将仪表内的短路器插在“ON”位置上以下操作有效。
步骤操作仪表显示注释按【去皮】键【CAL SP】按住“去皮”键2秒1 按【功能】键【-SEL- 】进入设置状态2 按【累打】键【XXXXXX】表示:分度值为0.0002、0.0005、……0.1、0.2。
如需更改分度值按【累打】键选位，按【打印】键作循环更改, 按【功能】键确定。
3 按【功能】键【n xxxxx】表示：分度数，实际设置分度数为；n 3000如需更改分度数按【累打】键选位、按【打印】键更改4 按【功能】键【Ut ABXY】X为基本单位、Y第二称重单位如00=㎏、01=㎏转Lb、11=Lb、22=HL、33=t、（*0n=单位㎏带计数功能、*0A=单位㎏带计价功能）。
A是开机置零范围、B是零点跟踪范围（常规设置23）。
5 按【功能】键【rS—0 】表示外接RS232的参数设置；不需更改按【功能】键确定。
6 按【功能】键【rS—1 】表示外接RS485、“蓝牙”的参数设置；不需更改按【功能】键确定。
7 按【功能】键【bUF CD】CD为称重显示稳定设置模式；C是显示重量的反应速度（0-4可选）：D是设置称重的稳定性（3-2可选）。
地磅出厂常规模式为“33”（即快显示重量，但稳定性最好）；设置时按实际情况。
8 按【功能】键【FLt X 】动物模式设定,X=0时常规称重,X=1至4时为动物模式称重（在特定状态下可行）。
9 按【功能】键【LEd X】设置数码管显示的光亮度：0~7档可调；按【累打】键降低光亮度，按【打印】键增加光亮度。
调节光亮度超亮耗电超多，常规设置“3”。
10 按【功能】键【PIO X】表示是否接通外带显示器；“0”是不开通，“1”是开通（条件是配套生产的外显示器）。
11 按【功能】键【-PASS-】表示确定以上修改的参数,按【置零】键退出,按【功能】键重新进入修改状态。
12 按【置零】键【XXXXX】显示称重状态（修改完毕）13 按【置零】键【XXXXX】显示称重状态（修改完毕）3、称重仪内部参数设置的补充说明；仪表进行外接“RS232、RS485、蓝牙”串口时：5 按【功能】键【rS—0 】表示外接RS232的参数设置；如不需更改按【功能】键，可显示“rS= HI”。
6 按【累打】键【b0.2400】表示当前波特率2400;按【打印】键更作循环更改2400、9600。
按【功能】键确定。
7 按【功能】键【ADS XX】设置传输方式,XX=00时自动向外发数据，XX=1~98时为应答式发送数据，XX=99时表示平时不发送数据，只有按“打印”或“累打”时才发送数据。
8 按【功能】键【rS= HI】表示RS232输出数据由高位到低位输出数据：按【打印】键一下，显示“rS= LO”表示RS232输出数据由低位到高位输出数据，按【功能】键确定*9 按【功能】键【rS—1 】表示外接RS485、“蓝牙”的参数设置，如不需更改按【功能】键，可显示“bUF CD”。
10 按【累打】键【b1.2400】表示当前波特率2400;按【打印】键更作循环更改2400、9600。
按【功能】键确定。
11 按【功能】键【ADS1 XX】设置传输方式,XX=00时自动向外发数据，XX=1~98时为应答式发送数据，XX=99时表示平时不发送数据，只有按“打印”或“累打”时才发送数据。
12 按【功能】键【rS= HI】表示RS232输出数据由高位到低位输出数据：按【打印】键一下，显示“rS= LO”表示RS232输出数据由低位到高位输出数据，按【功能】键确定13 按【功能】键【bUF CD】CD为称重显示稳定设置模式；C是显示重量的反应速度（0-4可选）：D是设置称重的稳定性（3-2可选）。
地磅出厂常规模式为“33”（即快显示重量，但稳定性最好）；设置时按实际情况。
14 按【功能】键【FLt X 】动物模式设定,X=0时常规称重,X=1至4时为动物模式称重（在特定状态下可行）。
15 按【功能】键【LEd X】设置数码管显示的光亮度：0~7档可调；按【累打】键降低光亮度，按【打印】键增加光亮度。
调节光亮度超亮耗电超多，常规设置“3”。
