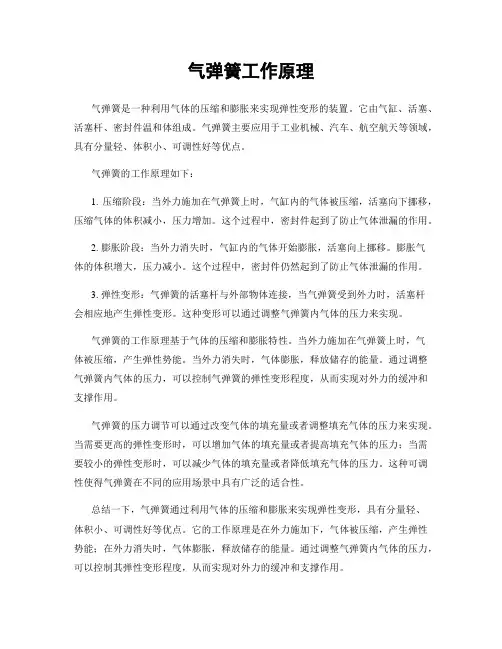

气弹簧工作原理
气弹簧工作原理气弹簧是一种利用气体的压缩和膨胀来实现弹性变形的装置。
它由气缸、活塞、活塞杆、密封件温和体组成。
气弹簧主要应用于工业机械、汽车、航空航天等领域，具有分量轻、体积小、可调性好等优点。
气弹簧的工作原理如下：1. 压缩阶段：当外力施加在气弹簧上时，气缸内的气体被压缩，活塞向下挪移，压缩气体的体积减小，压力增加。
这个过程中，密封件起到了防止气体泄漏的作用。
2. 膨胀阶段：当外力消失时，气缸内的气体开始膨胀，活塞向上挪移。
膨胀气体的体积增大，压力减小。
这个过程中，密封件仍然起到了防止气体泄漏的作用。
3. 弹性变形：气弹簧的活塞杆与外部物体连接，当气弹簧受到外力时，活塞杆会相应地产生弹性变形。
这种变形可以通过调整气弹簧内气体的压力来实现。
气弹簧的工作原理基于气体的压缩和膨胀特性。
当外力施加在气弹簧上时，气体被压缩，产生弹性势能。
当外力消失时，气体膨胀，释放储存的能量。
通过调整气弹簧内气体的压力，可以控制气弹簧的弹性变形程度，从而实现对外力的缓冲和支撑作用。
气弹簧的压力调节可以通过改变气体的填充量或者调整填充气体的压力来实现。
当需要更高的弹性变形时，可以增加气体的填充量或者提高填充气体的压力；当需要较小的弹性变形时，可以减少气体的填充量或者降低填充气体的压力。
这种可调性使得气弹簧在不同的应用场景中具有广泛的适合性。
总结一下，气弹簧通过利用气体的压缩和膨胀来实现弹性变形，具有分量轻、体积小、可调性好等优点。
它的工作原理是在外力施加下，气体被压缩，产生弹性势能；在外力消失时，气体膨胀，释放储存的能量。
通过调整气弹簧内气体的压力，可以控制其弹性变形程度，从而实现对外力的缓冲和支撑作用。

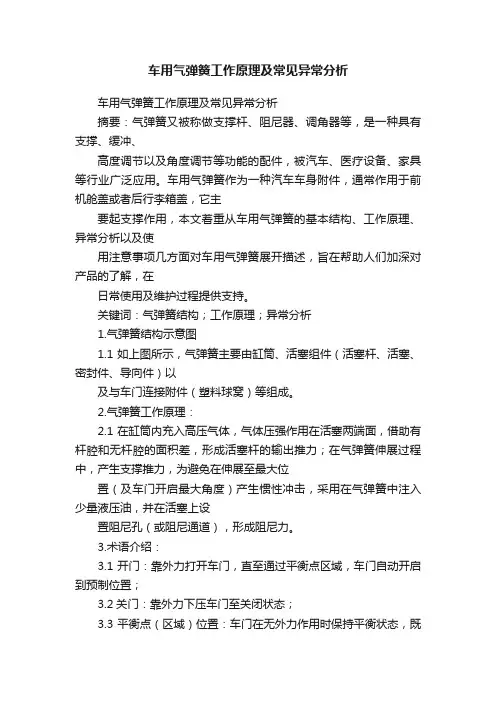

车用气弹簧工作原理及常见异常分析
车用气弹簧工作原理及常见异常分析车用气弹簧工作原理及常见异常分析摘要：气弹簧又被称做支撑杆、阻尼器、调角器等，是一种具有支撑、缓冲、高度调节以及角度调节等功能的配件，被汽车、医疗设备、家具等行业广泛应用。
车用气弹簧作为一种汽车车身附件，通常作用于前机舱盖或者后行李箱盖，它主要起支撑作用，本文着重从车用气弹簧的基本结构、工作原理、异常分析以及使用注意事项几方面对车用气弹簧展开描述，旨在帮助人们加深对产品的了解，在日常使用及维护过程提供支持。
关键词：气弹簧结构；工作原理；异常分析1.气弹簧结构示意图1.1如上图所示，气弹簧主要由缸筒、活塞组件（活塞杆、活塞、密封件、导向件）以及与车门连接附件（塑料球窝）等组成。
2.气弹簧工作原理：2.1在缸筒内充入高压气体，气体压强作用在活塞两端面，借助有杆腔和无杆腔的面积差，形成活塞杆的输出推力；在气弹簧伸展过程中，产生支撑推力，为避免在伸展至最大位置（及车门开启最大角度）产生惯性冲击，采用在气弹簧中注入少量液压油，并在活塞上设置阻尼孔（或阻尼通道），形成阻尼力。
3.术语介绍：3.1开门：靠外力打开车门，直至通过平衡点区域，车门自动开启到预制位置；3.2关门：靠外力下压车门至关闭状态；3.3平衡点（区域）位置：车门在无外力作用时保持平衡状态，既不开启也不关闭；4.气弹簧主要异常及判定4.1.气弹簧失效无力：将失效的气弹簧拆下后，活塞杆可轻松压入外筒内，活塞杆不能自动从缸筒中弹出伸展至最大长度，则可判定为该支气弹簧无力失效。
4.2.气弹簧卡死车门无法打开及关闭，将失效气弹簧拆掉后，气弹簧在外力帮助下活塞杆无法伸展至最大长度，且不可压缩，此现象可判断为气弹簧卡死失效。
4.3.气弹簧漏油气弹簧的活塞杆与缸筒连接端有成滴的油液滴下，或气弹簧下端连接件处聚积大量液压油时，可判断为气弹簧漏油失效。
第三节 空气弹簧
④ 自由膜式空气弹簧的横向刚度Ｋ1的计算式为
Ｋ1＝bpＡ1＋Ｋ1′
式中ｂ一空气弹簧形状系数，其值为:
（６一４６）
Ｋ1′ ——橡胶囊本身的横向刚度，通过试验决定。在小帘线角 时可近似取为５０千牛／米左右。 由上式看出，空气弹簧的横向刚度由两部分组成。第一 部分与空气弹簧的几何参数和内压力有关，对于一定型式的 空气弹簧而言，这一部分横向刚度是基本的；而后者则主要 与橡胶囊本身的材质和结构有关。
也能得到足够低的刚度。
(4) 空重车自振频率基本不变 为了更清楚地看出刚度随载荷变化的情况，设静载荷Pst变P1，容积变为Ｖ1，内压力变为 p1，则刚度Ｋ1变为： (6-37) 自振频率为： (6-38) 于是，静载荷变化前后的刚度比为： (6-39) 因为空气弹簧悬挂装置通常都装有高度控制阀，所以，当静载荷变化时，工作缸内的容积不 变（V1=Ｖ0），于是静载荷变化前后的刚度比为： (6-40)
2) 自由膜式空气弹簧刚度
(1) 垂直刚度 自由模式空气弹簧的垂直刚度和有效面积变化率的计算式如下：
式中a——空气弹簧的形状系数．其值为：
其他符号同前。 由式（6一45）可见，通过选择合适的R、ｒ、θ值，即可得到要求 的弹簧刚度Ｋ值。
自由膜式空气弹簧垂直静刚度试验结果示于图6—18上。由图看出， 理论计算值和试验结果是一致的。
由式（６—３５）、（６—３８）和（６—４０）可知，静载荷变化前后的自振频率比为： (6-41) 由此可见，在采用高度控制阀的情况下，空重车的自振频率基本上保持不变。
(5) 空气弹簧的当量静挠度 通常把簧上载荷P与相应状态下的空气弹簧刚度Ｋ之比 P/K=fdst 称为空气弹簧的当量静挠度。
3 . 铁道车辆空气弹簧特点 铁道车辆上采用橡胶帘线式（简称橡胶式）空气弹簧, 它也具有上述套筒式 空气弹簧的基本特性，但又有其特点。 橡胶式空气弹簧的承压面积Ａ1不是常数，而是随载荷变化的。 因为当载荷Ｐ 变化时，橡胶囊的形状也随着改变，因而承压面积Ａ1和半径也随之改变。 图６—１６表明橡胶式空气弹簧的工作原理，通常将任意状态下外载荷 Ｐ和囊内压力p之比P/p=A1称为有效承压面积，与之相应的橡胶囊半径Ｒ称 为有效半径。
气弹簧结构原理
气弹簧结构原理气弹簧是一种利用气体压力来实现弹性变形的装置，常见于工业机械和汽车悬挂系统中。
它由一个密封的容器和容器内的气体组成，通过控制气体的压力来调节弹簧的硬度和弹性特性。
气弹簧结构原理的理解对于设计和使用气弹簧的工程师和技术人员来说至关重要。
1. 气弹簧的基本原理气弹簧的基本原理是利用气体的压力来产生弹性变形。
当气体被封闭在容器内时，增加或减小容器内的气体压力，就可以改变气弹簧的弹性特性。
当气体压力增加时，气弹簧会产生更大的弹性力，从而实现对负荷的支撑和减震。
反之，当气体压力减小时，气弹簧的弹性力也会相应减小。
2. 气弹簧的结构组成气弹簧通常由两个主要部分组成：一个密封的容器和容器内的气体。
容器通常由金属或塑料制成，具有足够的强度和刚度以承受气体的压力。
容器内的气体可以是空气、氮气或其他惰性气体，具体选择取决于应用的要求。
一些气弹簧还包括阀门或压力调节器，以便控制气体压力的变化。
3. 气弹簧的工作原理当外部负荷施加在气弹簧上时，气体受到压缩，容器内的气体压力增加。
这种增加的压力产生了一个恢复力，使气弹簧恢复到其原始形状。
这种恢复力就是气弹簧的弹性力，用于支撑负荷或减震。
通过调整容器内的气体压力，可以改变气弹簧的硬度和弹性特性，以适应不同的应用需求。
4. 气弹簧的优势和应用气弹簧相比于传统的金属弹簧具有许多优势。
首先，气弹簧的硬度可以通过调整气体压力来实现，而传统弹簧则需要更换或调整弹簧本身。
这使得气弹簧更加灵活和可调节，适用于不同负荷和应用场景。
其次，气弹簧具有较低的自重，可以减轻整个系统的重量。
此外，气弹簧还可以提供较好的减震效果，减少振动和噪音。
气弹簧广泛应用于工业机械和汽车悬挂系统中。
在工业机械领域，气弹簧常用于支撑和调节设备的高度和姿态，例如工作台、床架和舞台。
在汽车悬挂系统中，气弹簧可以提供更好的悬挂性能和乘坐舒适度，减少车身的颠簸和晃动。
总结起来，气弹簧是一种利用气体压力来实现弹性变形的装置。
空气弹簧的工作原理是什么
空气弹簧的工作原理是什么空气弹簧是一种利用气体的弹性性质来实现减震、缓冲和支撑的装置。
与传统的金属弹簧相比，空气弹簧具有自由度大、可调节性强的优势，因此在汽车、机械和航空航天等领域得到了广泛应用。
空气弹簧的工作原理涉及到气体力学和弹性力学的基本知识。
空气弹簧的工作原理可以分为三个方面：气体状态方程、负荷调节和减震缓冲。
首先是气体状态方程的作用。
空气弹簧中的气体通常是压缩空气或氮气，其行为符合气体状态方程：PV=nRT。
其中，P是气体的压力，V是气体的体积，n是气体的物质量，R是气体状态方程中的常数，T是气体的温度。
当气体被压缩进入空气弹簧时，压力增加，体积减小。
通过控制气体的压力和体积，可以调节空气弹簧的刚度和支撑力，从而实现对载荷的调节。
其次是负荷调节的作用。
空气弹簧中装有一个气囊，有时也称作独立气室。
气囊内充满了气体，并与外界隔离。
当外界施加负荷于弹簧时，负荷会通过弹簧与气囊传递，气囊内的气体受压后会产生弹性力，从而支撑起外界的负荷。
负荷增加时，气囊内的气体被压缩，气体的密度增大，从而增加了弹性力，提供更大的支撑力。
而负荷减小时，气囊内的气体膨胀，气体的密度减小，从而减小了弹性力，提供更小的支撑力。
通过增加或减少气囊内的气体量，可以调节空气弹簧的刚度和承载能力。
最后是减震缓冲的作用。
在许多应用中，除了需要支撑外载荷，还需要对冲击和振动进行减缓和缓冲。
空气弹簧中的气囊内充满了气体，当外界施加冲击或振动时，气囊内的气体可以吸收和释放能量，从而减少冲击和振动对结构或装置的影响。
通过调节气囊内气体的体积和压力，可以改变空气弹簧的阻尼特性，实现对冲击和振动的减缓和缓冲。
综上所述，空气弹簧的工作原理是通过控制气体的压力和体积，实现对载荷的调节；通过调节气囊内气体的体积和压力，实现对冲击和振动的减缓和缓冲。
空气弹簧的工作原理涉及到气体状态方程、负荷调节和减震缓冲的原理和技术。
这种装置的优点是自由度高、可调节性强，适用于需要减震缓冲和载荷调节的各种应用场合。
气弹簧工作原理
气弹簧工作原理气弹簧是一种利用气体压力来提供弹性力的装置，广泛应用于工业、汽车、航空航天等领域。
它由一个密封的容器和充气气体组成。
在气弹簧内部，气体受到压缩，从而产生了弹性力，使得气弹簧能够支撑或缓冲外部负载。
气弹簧的工作原理可以分为两个方面：气体压力和容器结构。
首先，气弹簧的工作原理与气体压力有关。
当气弹簧内部充入气体后，气体分子会不断碰撞容器壁，产生压力。
这个压力会均匀地作用于容器内的每个部分，使得气弹簧具有均匀的弹性力。
其次，气弹簧的工作原理与容器结构有关。
气弹簧通常由一个密封的容器和一个活塞组成。
容器的形状可以是圆柱形、圆锥形或其他形状，而活塞则与容器密封配合。
当气体充入气弹簧内时，活塞会受到气体压力的作用，从而产生弹性力。
具体来说，当外部负载施加在气弹簧上时，活塞会向容器内移动，气体被压缩，压力增加。
这个增加的压力会产生一个反作用力，与外部负载的力平衡，从而实现支撑或缓冲的效果。
当外部负载减小或消失时，气弹簧会恢复到原始状态，活塞回到初始位置，气体压力减小。
气弹簧的工作原理还可以通过数学模型来描述，其中包括弹性系数和压缩率等参数。
弹性系数可以表示气弹簧的刚度，即单位压力下的位移量。
压缩率则表示气弹簧在受到外部负载时的压缩程度。
气弹簧的工作原理使得它具有许多优点。
首先，气弹簧可以提供均匀的弹性力，适用于各种负载情况。
其次，气弹簧具有较高的刚度和较小的压缩率，能够提供精确的支撑和缓冲效果。
此外，气弹簧还具有体积小、重量轻、可调节性强等特点，使得它在工业和汽车领域得到广泛应用。
总结起来，气弹簧的工作原理是利用气体压力和容器结构来提供弹性力。
通过充入气体并调节压力，气弹簧可以支撑或缓冲外部负载。
气弹簧具有均匀的弹性力、高刚度、小压缩率等特点，适用于各种应用场景。
铁路客车空气弹簧原理
温馨小提示：本文主要介绍的是关于铁路客车空气弹簧原理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇铁路客车空气弹簧原理能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
铁路客车空气弹簧原理（大纲）一、铁路客车空气弹簧概述1.1空气弹簧的定义及作用1.2铁路客车空气弹簧的组成及分类二、空气弹簧工作原理2.1空气弹簧的基本原理2.2空气弹簧的弹性特性2.3空气弹簧的压力-位移关系三、铁路客车空气弹簧的主要部件及功能3.1气囊3.2支撑座3.3气阀3.4压力传感器3.5补偿阀四、铁路客车空气弹簧系统的调节与控制4.1空气弹簧高度调节原理4.2空气弹簧气压调节原理4.3空气弹簧系统的自动控制五、铁路客车空气弹簧的优点与应用5.1空气弹簧的优点5.2铁路客车空气弹簧的应用场景六、铁路客车空气弹簧的维护与保养6.1空气弹簧的检查与更换6.2气阀和传感器的维护6.3系统泄漏的检查与处理七、铁路客车空气弹簧技术的发展趋势7.1节能环保技术的发展7.2智能控制技术的应用7.3新材料、新工艺的研究与应用一、铁路客车空气弹簧概述铁路客车空气弹簧是一种利用压缩空气作为弹性介质来支撑和缓冲铁路客车重量的装置。
它的主要作用是为铁路客车提供稳定的悬挂性能，减小行驶过程中的震动和冲击，从而提高乘坐舒适性，同时也能减少轨道的磨损，提高行车的安全性和稳定性。
铁路客车空气弹簧主要由气室、橡胶气囊、连接管道、控制阀等组成。
空气弹簧的调节原理
空气弹簧的调节原理
空气弹簧的调节原理是依靠调节气体的压力来改变弹簧的硬度和高度。
空气弹簧通常由一个气室和一个充气阀组成。
当气室内充入气体时，气体的压力增加，弹簧会变得更加硬。
反之，当排出气体时，气体的压力降低，弹簧会变得更加软。
空气弹簧的调节通常通过充气阀来实现。
通过打开充气阀，可以将压缩空气注入气室中，增加气体的压力，从而增加弹簧的硬度。
通过关闭充气阀，可以将气体排出气室，降低气体的压力，从而降低弹簧的硬度。
根据车辆的需要，可以通过调节空气弹簧的压力来达到不同的悬挂效果。
例如，在越野模式下，可以增加气体压力，使弹簧变硬，提供更好的悬挂和通过性能；在舒适模式下，可以降低气体压力，使弹簧变软，提供更舒适的乘坐体验。
总之，空气弹簧的调节原理是通过调节气体的压力来改变弹簧的硬度和高度，从而实现不同的悬挂效果。
汽车用气弹簧有关知识介绍
同时，由于设计制造的技术含量的提高， 变阻尼气弹簧的设计制造成本也比定阻尼气 弹簧的高，特别是增加了阻尼槽的设计以及 用于制造带阻尼槽缸筒的模具。 因此，这两方面已被气弹簧制造商作为 核心技术加以的运 行速度较大，有较高的使用效率，但是这个 特点并不是总是好的，对于某些部件而言 （如背门），过快的前期速度将带来不好的 使用效果——我们在开门时必须注意躲避被 过快开启的背门击中。
2. 气弹簧的主要失效模式： a. 由于缸筒端部密封圈老化，导致缸筒漏气 （油），气弹簧举伸无力； b. 活塞密封环老化，导致活塞密封不良，气弹 簧举伸无力； c. 活塞杆体生锈，影响其与缸筒间的密封性； 3. 油气混和物中液压油的作用 ——阻尼缓冲和保护活塞杆（定阻尼气弹簧） ——保护活塞杆（变阻尼气弹簧） 活塞杆在运动中穿过液压油层，使其表 面覆盖一层油膜，从而达到保护的作用。
结构设计中，对于气弹簧尺寸的考虑点
1. 气弹簧行程的上限由缸筒的长度决定，下 限是由活塞杆的长度决定。因此在设计气弹簧 的长度的时候，应注意，气弹簧的活塞杆长度 不应超过缸筒的长度。 2. 应保证气弹簧在工作时有合理的行程，行 程长度应不大于活塞杆长度-5mm，不小于活塞 杆长度-20mm。（即气弹簧在全压缩状态时， 活塞杆外露的长度应为5～20mm）
根据以上几点基本原则，我们就可以定出 各种结构中的气弹簧装配状态 结构1：气弹簧在运动过程中始终保持同一方向 不变，即活塞杆与缸筒的上下相对位置始终不 变。（常见于背门以及某些溜背式行李箱盖）
缸筒
关 闭 状 态 液压油 活塞 活塞杆 开 启 状 态
结构2：气弹簧在压缩状态时，呈水平状态， 张开后呈竖立状态。（常见于发动机盖） 此结构着重关注开启后，即气弹簧张开后 处于竖立时的状态，气弹簧活塞连杆应在缸筒 上方。
一种刚度可调空气弹簧的制作方法
一种刚度可调空气弹簧的制作方法一种刚度可调空气弹簧的制作方法随着科技的不断进步，人们对于工程设计的要求也越来越高，而空气弹簧的制作就成为了一个重要的方面。
传统的空气弹簧通常是根据制定的刚度参数来进行制作，而现在，一种刚度可调的空气弹簧制作方法被开发出来了，这种弹簧能够改变自身的刚度，使得在不同使用场合下能够更加适用。
下面我们将介绍这种刚度可调空气弹簧的制作方法，包括制作的原理、主要材料以及制作步骤等。
原理这种刚度可调的空气弹簧主要是通过改变其内部的气体压力来实现刚度参数的调节。
当气体压力增加时，弹簧的刚度也随之增加；反之，当气体压力降低时，弹簧的刚度也会减小。
这种调节方式使得弹簧能够自适应地应用在不同的载荷程度下，适用于各种不同的工程或机械设计中。
主要材料在制作这种刚度可调的空气弹簧时，需要准备以下的材料：1.空气弹簧壳体：通常采用钢或铝合金材质，具有较好的强度和刚度，使用寿命较长。
2.空气弹簧气密密封圈：保证气体始终保持在弹簧内部，需要使用高密度的密封圈材质。
3.气体灌装口：用于注入气体的通口，需要与密封圈、壳体等部分紧密连接，并保证密封性。
4.气体控制装置：这是控制弹簧刚度的关键部分，通常由压力表和控制阀等组件组成，能够精确控制气体的压力和流量。
制作步骤1.首先，需要准备好所需要的材料与工具，包括壳体、气密密封圈、气体灌装口、气体控制装置等，并进行材料清洗和消毒处理，确保无尘、无毒等。
2.将密封圈、气体灌装口等组件安装在壳体上，并进行安装施工，确保密封紧密，防止气体泄漏。
3.进行气体灌装操作，根据设计要求，控制气体的压力和流量，将气体注入弹簧内，同时监测弹簧的刚度参数。
4.通过气体控制装置实时控制和调整弹簧的刚度参数，使其能够适应不同的载荷和工作状态，并对弹簧进行实时监测和调试。
总结通过这种刚度可调的空气弹簧制作方法，我们可以根据不同的工程或机械设计需要，灵活地进行弹簧的调节和使用，使其能够更好地适应不同的工作状态，提高工作效率和安全性。
气弹簧工作原理
气弹簧工作原理气弹簧啊，这玩意儿在咱们生活里还挺常见的，虽然可能很多人都叫不出它的名字。
先来说说气弹簧到底是啥。
简单讲，气弹簧就是一种可以支撑、缓冲、调节力的装置。
它就像一个藏在暗处的大力士，默默发挥着自己的作用。
咱们就拿汽车的后备箱盖来说吧。
你有没有注意过，当你打开汽车后备箱盖的时候，它不会一下子“哐当”掉下来砸到你的头，也不会轻飘飘地随便乱动，这其中就有气弹簧的功劳。
气弹簧的工作原理其实不难理解。
它内部充有高压气体，就像一个被压缩的“小气球”。
这个“小气球”被密封在一个缸筒里，同时还有一个活塞在里面活动。
当我们给气弹簧施加压力的时候，活塞会向缸筒内部移动，压缩气体，这时候气体的压力就会增加，从而产生一个反作用力，来抵抗我们施加的压力。
反过来，如果我们要把气弹簧拉长，活塞就会向外移动，气体的压力会减小，但仍然会提供一定的支撑力，让气弹簧不会一下子被拉得太长。
我记得有一次，我自己在家修椅子。
那椅子的靠背总是松松垮垮的，坐起来特别不舒服。
我就想着能不能用气弹簧来解决这个问题。
我跑到五金店买了一个合适的气弹簧，然后开始捣鼓。
刚开始的时候，我怎么都装不好，不是位置不对，就是角度不对，弄得我满头大汗。
但是我没放弃，仔细研究了气弹簧的工作原理，又看了好多相关的视频和资料，终于找到了窍门。
我把气弹簧安装在椅子靠背和座位连接的地方，调整好角度和长度。
嘿，你猜怎么着？这椅子的靠背一下子就变得稳稳当当的了，坐起来舒服极了！在工业生产中，气弹簧也有广泛的应用。
比如一些机械设备的盖子、门窗的开合装置等等，都能看到气弹簧的身影。
它能够根据我们的需要，提供恰到好处的力量支持，让操作变得更加轻松和安全。
总之，气弹簧虽然看起来不起眼，但它的工作原理却蕴含着巧妙的科学道理。
通过对气体压力的巧妙运用，它在我们的生活和工作中发挥着重要的作用。
希望通过我的讲解，能让您对气弹簧的工作原理有更清楚的了解！。
汽车用气弹簧有关知识介绍
变阻尼气弹簧
阻尼通道采用缸筒内壁上设置的阻尼槽的形式，由 于阻尼槽的横截面大小是渐变的，因此活塞运动时，液 压油受压通过阻尼槽而产生渐变的阻尼力。（这个阻尼 力通常是随着气弹簧的伸长而增大的）
阻尼槽
相比定阻尼气弹簧而言，变阻尼气弹簧 具有较大的性能优势： 由于变阻尼气弹簧的阻尼力是逐渐增大的， 因此气弹簧在伸展过程中所受的缓冲较平 缓，不会出现振颤现象。 由于气弹簧活塞杆伸展前期位置的阻尼槽 横截面积处于较大的状况，因此活塞杆伸 展前期的运行速度较大，由此提高了使用 效率。 阻尼槽结构不易阻塞，比阻尼孔结构的抗 污染能力高。
缸筒内径与气弹簧公称力关系表
缸筒直径
φ19 φ21 φ22
活塞杆直径
φ8 φ10 φ10
最大公称力（N）
600 700 800
φ23
φ10Leabharlann 900 关于气弹簧的公称力
1. 气弹簧只能产生伸张方向的推力，而无法 产生反方向的压力，因此在设计过程中应充分 考虑这一点。 有时我们为了使气弹簧在运动过程中能产生 施力方向改变的力，通常会利用四边形铰链 的结构。 2. 虽然气弹簧的性能要求中有最大承受拉力的 要求，但是在设计中，应避免气弹簧在完全伸 张状态下受到拉力的作用。
气弹簧工作原理图
F
F2
S2 S1
F1
P
F＝F1－F2＝P×S1－P×(S1－S2) ＝ P× S2
气弹簧的分类
定阻尼气弹簧 ——在气弹簧活塞运动过程中，阻 尼力是固定不变的 变阻尼气弹簧 ——在气弹簧活塞运动过程中，阻 尼力是渐变的
定阻尼气弹簧
阻尼通道采用活塞上设置的阻尼孔 的形式，活塞运动时，液压油受压通过 阻尼孔产生阻尼力，这个力值是固定的。
空气弹簧 结构
空气弹簧结构空气弹簧是一种由气体充填的弹簧结构，其特点是具有较高的弹性、稳定性和可调性。
在工业领域和机械设备中广泛应用，起到支撑、减震和缓冲的作用。
本文将从空气弹簧的原理、结构、工作原理和应用领域等方面进行介绍。
一、空气弹簧的原理空气弹簧的原理是基于气体的压力原理。
当气体充填在密闭的容器中时，由于气体分子的热运动和相互碰撞，会产生一定的压力。
当容器内的气体压力增加时，气体分子之间的碰撞力也会增加，从而使容器内的气体具有了一定的弹性。
二、空气弹簧的结构空气弹簧通常由两个相互套接的金属环组成，中间充填有气体。
上下两个金属环之间的空间就是气体充填区域。
上环和下环之间通过密封结构连接，并且可通过充气阀进行充气和放气。
三、空气弹簧的工作原理当空气弹簧充气时，气体充填到弹簧的空间中，形成了一种压力环境。
当外界施加力量或负荷作用在空气弹簧上时，弹簧会发生形变，但由于气体的弹性，弹簧会产生相应的反力来抵抗外力。
当外力消失时，空气弹簧会恢复到原来的形状。
四、空气弹簧的应用领域1. 工业领域：空气弹簧广泛应用于工业机械设备中，如压力机、注塑机、振动筛等。
通过调节充气量，可以实现对设备的支撑、减震和缓冲等功能，提高设备的稳定性和工作效率。
2. 汽车领域：空气弹簧在汽车悬挂系统中起到重要作用。
通过调节充气量，可以实现对汽车悬挂系统的高度和硬度的调节，提高车辆的稳定性和乘坐舒适性。
3. 航空航天领域：空气弹簧在航空航天领域中也有广泛应用。
例如，飞机起落架和降落伞系统中的减震装置就采用了空气弹簧，能够有效减缓着陆时的冲击力。
4. 家具领域：空气弹簧还可以应用于家具领域，如床垫和沙发中。
通过调节充气量，可以实现对床垫和沙发的软硬度的调节，提供更加舒适的睡眠和坐姿体验。
五、总结空气弹簧作为一种具有较高弹性和可调性的弹簧结构，在工业领域和机械设备中有着广泛的应用。
其原理基于气体的压力原理，结构简单，工作稳定可靠。
通过调节充气量，可以实现对设备的支撑、减震和缓冲等功能，提高设备的稳定性和工作效率。
橡胶空气弹簧工作原理
橡胶空气弹簧工作原理橡胶空气弹簧是一种利用橡胶和气体组合而成的弹簧装置，其工作原理是通过橡胶的弹性和气体的压力来实现。
这种弹簧广泛应用于汽车悬挂系统、工业机械、军事装备等领域，具有重量轻、减震效果好、调节方便等优点。
我们来了解一下橡胶的特性。
橡胶是一种具有高弹性的材料，具有很好的可塑性和耐磨性。
当外界施加压力或形变时，橡胶可以迅速恢复原状，具有很好的回弹性。
这使得橡胶成为制作弹簧的理想材料之一。
橡胶空气弹簧的主要构成部分是由两个橡胶膜组成的袋状结构，内部充满了气体。
当外界施加压力或形变时，橡胶膜会发生相应的变化。
当外力作用消失时，橡胶膜会迅速恢复原状，使得弹簧能够起到缓冲和支撑的作用。
具体来说，橡胶空气弹簧的工作原理如下：当外界施加压力或形变时，弹簧内的气体会受到挤压，而橡胶膜则会发生弯曲或扩张。
这时，橡胶膜会产生弹性力，使得弹簧能够承受外力并产生相应的变形。
当外力消失时，橡胶膜会迅速恢复原状，使得弹簧恢复到初始状态。
这种变形-恢复的过程，使得橡胶空气弹簧具有良好的减震和缓冲效果。
橡胶空气弹簧的工作原理还涉及到气体的特性。
气体在弹簧内部充当支撑和压力传递的介质。
当外力作用于弹簧时，气体会受到压缩，从而产生一定的压力。
这个压力可以帮助弹簧承受外力并分担部分负荷。
同时，气体还具有压力均匀分布、回弹快等特点，使得弹簧能够更加稳定和可靠地工作。
橡胶空气弹簧的工作原理还需要考虑到外界条件的影响。
例如，温度的变化会对橡胶和气体的性能产生影响，进而影响弹簧的工作效果。
此外，弹簧的设计和制造也需要考虑到使用环境、负荷要求等因素，以确保弹簧能够正常工作并具有良好的使用寿命。
总结起来，橡胶空气弹簧通过橡胶的弹性和气体的压力来实现其工作原理。
当外界施加压力或形变时，橡胶膜和气体会发生相应的变化，使得弹簧能够起到缓冲和支撑的作用。
这种弹簧具有重量轻、减震效果好、调节方便等优点，在汽车悬挂系统、工业机械等领域得到广泛应用。
空气弹簧的原理和应用
ቤተ መጻሕፍቲ ባይዱ 2.空气弹簧的特点和原理
2.空气弹簧的特点和原理
1.空气弹簧的发展历史及应用
囊式空气弹簧 囊式空气弹簧由夹有帘线的橡胶
气囊和密闭在其中的压缩空气组成。 气囊的内层用气密性的橡胶制成，而 外层则用耐油橡胶制成。气囊一般做 成两节，但也有单节或三、四节的。 节数越多，弹性越好，但密封性差， 节和节之间围有钢制的腰环，使中间 部分不致有径向扩张，并防止两节之 间相互摩擦。气囊的上下盖板将气囊 密闭。
2.空气弹簧的特点和原理
悬架系统装载于车轴与车体之间。 载荷增大时，空气弹簧首先被压缩， 从而使车轴和车身的间距缩小，阀 杆带动阀臂转动，调节阀被启动。 压缩空气进入空气弹簧，直到调节 阀由于车身抬高和阀臂转动到原始 位置而再次关闭。
3.空气弹簧未来的发展方向
• 空气弹簧的控制系统。欧美的车辆空气弹簧系统基本都已经采 用了电子控制方式，现又在开发下一代智能控制系统。由于专 利的限制我国至今为止还没有独立产权的空气弹簧的电子控制 系统，只是在控制算法和程序仿真上作了一些工作，还只是局 限在研究阶段，没有使用价值，因此电子控制系统及智能控制 系统是今后一段时期内我国空气弹簧减振系统的一个主要研究 方向。
• 1910年 GEORGE BANCRO 获得了将空气弹簧应用在汽车悬架上的 专利。但是由于橡胶制品还有缺陷，导致当时的这些专利和产 品没有得到商业应用。直到上个世纪中叶，随着合成人造橡胶 的出现，才使空气弹簧得到了真正的应用。
主动空气弹簧原理
主动空气弹簧原理引言：主动空气弹簧是一种利用压缩空气来提供悬挂支撑力的装置，常见于汽车和摩托车等交通工具中。
它通过控制压缩空气的进出，实现对车辆悬挂高度和硬度的调节，从而提供舒适的乘坐感和稳定的行驶性能。
本文将详细介绍主动空气弹簧的工作原理及其应用。
一、主动空气弹簧的结构和工作原理1. 结构：主动空气弹簧由气囊、气泵、压力传感器、控制单元和调节阀等组成。
气囊是承受载荷的部分，通常由柔软且耐磨的橡胶材料制成，其形状可以根据需要进行设计。
气泵负责将压缩空气注入气囊中或排出气囊内的空气。
压力传感器用于监测气囊内的压力变化，控制单元根据传感器的反馈信号决定是否需要调节气囊压力，调节阀则负责控制压缩空气的进出。
2. 工作原理：当车辆行驶在不同路况下时，通过传感器对车身的姿态、加速度等参数进行监测，并将数据传输给控制单元。
控制单元根据这些数据分析车辆当前的悬挂状态，进而判断是否需要调节气囊的压力。
如果需要调节，控制单元会发送指令给调节阀，开启或关闭气泵，使压缩空气进入或排出气囊，从而改变气囊的硬度和高度。
当车辆行驶在颠簸路面上时，气囊会增加压力来提供更好的支撑力，保持车身的稳定性；而在平稳路面上行驶时，气囊会减少压力，提供更好的舒适性。
通过不断调节气囊的压力，主动空气弹簧能够根据实际需求提供最佳的悬挂效果。
二、主动空气弹簧的优势和应用1. 优势：主动空气弹簧相比传统悬挂系统具有以下优势：（1）可调节性强：通过控制气囊压力的大小，可以实现对悬挂系统的硬度和高度进行精确调节，以适应不同的路况和驾驶需求。
（2）提供更好的悬挂效果：主动空气弹簧能够根据实际情况自动调节，保持车身的平稳性和舒适性，提供更好的悬挂效果。
（3）降低震动和噪音：主动空气弹簧能够有效减少车辆行驶时的震动和噪音，提供更加安静和舒适的驾乘环境。
2. 应用：主动空气弹簧广泛应用于汽车、摩托车、公交车等交通工具中。
在汽车领域，它被用于高档轿车和SUV等车型上，以提供更好的悬挂性能和驾乘舒适性。
空气弹簧
1) 载荷Ｐ和内压力p的关系
为了求出载荷Ｐ和内压力p的关系，作一平面Ａ一Ａ切于橡胶空气囊 的表面且垂直于气囊的轴线，如图6—16 (ａ)所示。由于胶囊是柔软的橡 胶薄膜，根据薄膜理论，这种气囊不能传递弯矩和横向力，因此，在通 过气囊切点处只传递平面Ａ—Ａ上的力。 由力的平衡条件得：
（６—４２）
式中Ａ1和Ｒ分别为橡胶空气囊的有效承压面积和有效பைடு நூலகம்径。
（6-32）
显然，载荷Ｐ和位移ｈ之间是非线性关系。 套筒式空气弹簧的刚度可由式（６—３２）对位移 ｈ求导 得出：
（6-33）
上式中H少写下标0
(2) 空气弹簧与钢弹簧刚度比较 由上式看出，空气弹簧的刚度随活塞上载荷增加（位移ｈ增大）而增 大，如图６—１５所示。图中曲线１的上线为重车，下线为空车时空气弹 簧的特性曲线，曲线２为钢弹簧空车时的特性曲线．
2 . 空气弹簧的基本原理 为了便于分析和了解空气弹簧的工作特性，现以最简单的套筒式空气弹簧来说明其基本 原理。 1) 基本结构 图６—１４是套筒式空气弹簧的工作原理示意图，它是由工作缸１、活塞２和附加空气 室3组成的。这种空气弹簧是利用空气的可压缩性来实现其弹性的。
2) 工作过程
(1) 活塞缓慢移动
由图６—16 (b) 可看出，当载荷Ｐ减小时，空气囊的有 效半径随之减小，最后等于盖板的半径R3, 这时空气囊的有 效承压面积A1等于盖板的面积。
2) 空气弹簧的特性方程 (1) 特性方程 任意状态下的载荷Ｐ必与囊内气体向上的总压力相平衡， 故该型空气弹簧的特性方程——载荷和位移间的关系为： (6-43)
也能得到足够低的刚度。
(4) 空重车自振频率基本不变 为了更清楚地看出刚度随载荷变化的情况，设静载荷Pst变P1，容积变为Ｖ1，内压力变为 p1，则刚度Ｋ1变为： (6-37) 自振频率为： (6-38) 于是，静载荷变化前后的刚度比为： (6-39) 因为空气弹簧悬挂装置通常都装有高度控制阀，所以，当静载荷变化时，工作缸内的容积不 变（V1=Ｖ0），于是静载荷变化前后的刚度比为： (6-40)
空气弹簧的变刚度工作原理-汽车维修基础
学习小结
1. 空气弹簧由主气室和副气室组成，主、副气室之间有大小两个通道，执行器
带动连通气阀控制杆转动，使是阀芯转过一个角度，以改变主、副气室之间通 过的大小，从而使悬架刚度（空气弹簧的弹性系数）发生变化。 2. 当空气弹簧刚度控制几乎不起作用，若车载自诊断系统有故障记忆时，则按 故障码提示电路进行检查；若车载自诊断系统没有故障码记忆，则按下述步骤 进行检查： 1）检查空气弹簧的外观完好性； 2）检查悬架控制执行器电路； 3）检查Ｔe和Ｔs端子电路； 4）检查LRC开关电路； 5）检查气压缸； 6）检查悬架控制执行器电源电路； 7）检查悬架ECU。
4
任务实施
二、空气弹簧的变刚度工作原理
当空气阀转到如图的位置时，主、副气室的气体通道被打开，主 气室的气体经空气阀的中间孔与副气室的气体相通，相当于空气弹簧 的工作容积增大，空气弹簧的刚度为“软”。
5
任务实施
二、空气弹簧的变刚度工作原理
当空气阀转到如图所示的位置时，主、副气室的气体通道被 关闭，主、副气室之间的气体不能相互流动，此时的空气弹簧习
一、判断题
1.空气弹簧安装在可调减振器的上端，与可调减振器一起构成悬架支柱。 （ ）
2.空气弹簧主要由主气室和副气室组成，主副气室之间有大小两个空气通道。 （ ）
12
参考答案
一、判断题 1. √ 2. √
13
汽车底盘维修（行驶、转向、制动系统）
空气弹簧的检查
建议学时：1 学时
任务描述
本次任务需要你掌握空气弹簧的检查方法和步骤
2
学习目标
通过本任务学习，应能：
掌握空气弹簧工作原理；
空气弹簧的变刚度及变阻尼的工作原理（难点）；
空气弹簧的检查操作步骤（重点）
空气弹簧原理
空气弹簧装置系统组成1、系统组成。
主要有空气弹簧本体、附加空气室、高度控制阀、差压阀和滤尘器等组成。
2、压力空气传递过程压力空气由列车主风管1→T 形支管2→截断塞门3→滤尘止回阀4→空气弹簧储风缸5→主管→连接软管6→高度控制阀7→附加空气室10和空气弹簧本体8。
3、高度调整阀工作原理。
为了保持车体距轨面的高度不变，在车体与转向架之间装有高度调整阀，以调节空气弹簧橡胶囊中的压缩空气，使车辆地板面不受车内乘客的多少和分布不均匀的影响，基本保持水平。
调节过程：① 在正常载荷位置，及H h =时，充气通路L V →和放气回路E L →均被关闭； ② 当车体载荷增加时，此时H h <，阀动作，使L V →通路开启，压缩空气向空气弹簧充气，直至地板上面上升到标定高度为止。
③ 当车体载荷减少时，此时H h >，阀动作，使E L →通路开启，空气弹簧向大气排气，直至地版面下降到标定高度为止。
4、高度调整阀装置结构。
不同动车组所使用的高度调整装置结构有所区别，这里以2CRH 和3CRH 动车组所采用的高度调整阀装置为例来加以说明。
2CRH 的结构如图 所示。
该高度调整阀内使用的工作油特性如下：（1）种类：硅油。
黏度：25,/1023s m -℃。
温度系数：0.6.流动点：-50℃。
高度调整阀工作过程分进气过程和排气过程，具体如图当然，上述调整只是在静态时进行，不能影响车体与转向架间的正常震动。
保证高度调节阀仅在静态需要调整时才起作用，而对动态震动不起作用，这就要求高度调整阀必须具有如下特性：具有不感带（10±1）mm ；具有时间延时（3±1）s ；内腔充满硅油，起阻尼作用。
3CRH 的高度控制阀组成主要包括高度阀座、高度阀、水平杆、螺纹杆、调整环和下座等部件见图高度控制阀的主体采用螺钉固定在高度阀座上，阀座与摇枕相连，而该阀的阀杆铰接在转向架上。
高度控制阀在转向架的位置可参见图通过调整高度控制阀和转向架构架之间的螺纹杆的长度以便调整由于车轮磨耗造成的车辆高度变化。
