继电器的测试方法

合集下载

汽车继电器的测试方法

汽车继电器的测试方法

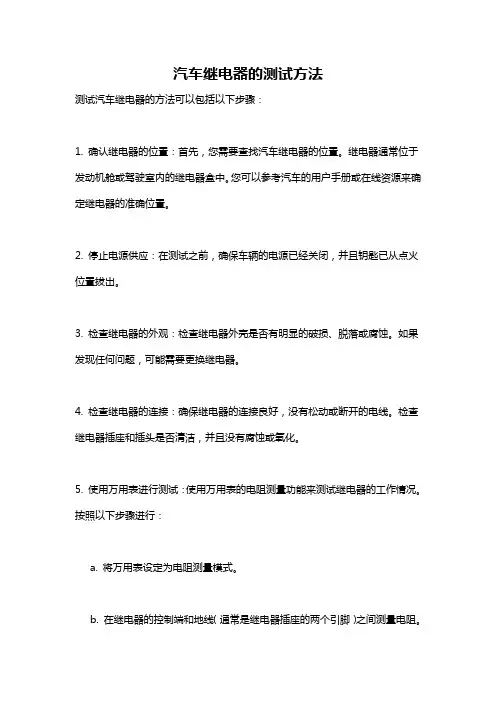

汽车继电器的测试方法
测试汽车继电器的方法可以包括以下步骤:
1. 确认继电器的位置:首先,您需要查找汽车继电器的位置。

继电器通常位于发动机舱或驾驶室内的继电器盒中。

您可以参考汽车的用户手册或在线资源来确定继电器的准确位置。

2. 停止电源供应:在测试之前,确保车辆的电源已经关闭,并且钥匙已从点火位置拔出。

3. 检查继电器的外观:检查继电器外壳是否有明显的破损、脱落或腐蚀。

如果发现任何问题,可能需要更换继电器。

4. 检查继电器的连接:确保继电器的连接良好,没有松动或断开的电线。

检查继电器插座和插头是否清洁,并且没有腐蚀或氧化。

5. 使用万用表进行测试:使用万用表的电阻测量功能来测试继电器的工作情况。

按照以下步骤进行:
a. 将万用表设定为电阻测量模式。

b. 在继电器的控制端和地线(通常是继电器插座的两个引脚)之间测量电阻。

在继电器非工作状态下,这个电阻值应该是无穷大(开路)。

c. 通过给继电器施加12V电源(可使用电池或其他可靠的电源),激活继电器。

观察万用表上的电阻值。

在继电器工作状态下,这个电阻值应该接近于零(短路)。

d. 如果测量结果与预期不符,可能意味着继电器存在问题,可能需要更换。

请注意,以上步骤提供了一种常见的测试方法,但具体的测试步骤可能因继电器类型和车辆型号而有所不同。

因此,在进行测试之前,请始终参考您的车辆用户手册或咨询专业技术人员的建议。

继电器作用及检测方法

继电器作用及检测方法

继电器作用及检测方法
继电器是一种电子控制器件,通常由输入电路、比较电路和输出电路三部分组成。

它主要用于控制系统,当输入量达到一定值时,输出量会发生相应的变化。

具体来说,当输入量(如电压、电流等)发生变化时,比较电路会进行比较,并控制开关的通断,从而控制电流的流向和大小,实现自动控制和远程控制的目的。

继电器的检测方法包括外观检测和功能检测。

外观检测主要检查继电器的外观是否有损坏、变形、松动等情况;功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。

具体检测步骤如下:
1. 外观检测:观察继电器的外观是否有损坏、变形、松动等情况,如有异常,需及时修复或更换。

2. 输入输出参数检测:使用万用表等工具测量继电器的输入输出参数,判断是否符合要求。

3. 动作值检测:通过调节输入量,观察继电器的输出是否在规定范围内变化。

4. 吸合电压和释放电压检测:使用可调电源和万用表等工具测量继电器的吸合电压和释放电压,判断是否符合要求。

5. 温升试验:通过加热或长时间工作等方式检测继电器的温升是否正常,以判断其热稳定性。

6. 寿命测试:通过模拟实际工作情况,对继电器进行多次开关操作,检查其寿命是否符合要求。

需要注意的是,不同的继电器有不同的检测方法和标准,具体操作时应参照相关标准和规范进行。

同时,对于具有高电压、大电流等特殊参数的继电器,应采取相应的安全措施,以免发生意外事故。

简述常闭继电器的检测方法

简述常闭继电器的检测方法

简述常闭继电器的检测方法《常闭继电器的检测方法》常闭继电器是一种一直处于闭合状态的继电器,当激励电流通过时,继电器会断开电路,而在无电流通过时则会闭合电路。

为了保证常闭继电器的正常工作,需要进行定期的检测。

下面将简述一些常用的常闭继电器检测方法。

1. 多用表法:使用多用表中的电压表和电流表进行检测。

首先将继电器与电源连接,然后通过测量电压表的读数来确认是否有电流通过。

如果电压表读数为零,则表示电流正常通过,继电器处于闭合状态。

接下来,可以通过将多用表连接到继电器的输出端,测量电流表的读数,来检查继电器是否正常开路。

2. 激磁电流检测法:这种方法通过测量继电器激磁电流的大小来检测继电器的状态。

首先将激励电源与继电器连接,并使用电流表测量电流的大小。

如果电流表读数为零,表示继电器正处于常闭状态。

如果电流表读数为非零值,则表示继电器处于打开状态。

3. 功能性测试法:这种方法主要通过对继电器进行功能性测试来检测其是否正常工作。

可以使用一个外部电源和模拟信号源,通过连接到继电器的激励端口,来激活继电器并观察继电器的响应。

正常情况下,继电器应该能够迅速响应并进行切换。

4. 观察灯光法:这种方法使用一个灯泡或LED灯来检测继电器的状态。

将灯泡或LED灯的一个端口连接到继电器的输出端口,另一个端口连接到电源。

当继电器闭合时,电流将通过灯泡或LED灯,使其亮起。

反之,当继电器打开时,灯泡或LED灯将熄灭。

以上是常见的常闭继电器的检测方法,可以根据实际需要选择相应的方法进行检测,以确保继电器的正常工作。

在检测过程中,需要特别注意安全操作,避免触电或其他意外发生。

电磁继电器三种测试方法,你知道不?

电磁继电器三种测试方法,你知道不?

电磁继电器三种测试方法,你知道不?
继电器品种繁多,仅按继电器的工作原理或结构特征分类就有十几种。

但我们在业余制作和常规应用中,接触较多的是电磁继电器。

以下简单说一下电磁继电器的测试方法:
1、测线圈电阻:可用万用电表R&TImes;10Ω档测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象。

继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系,通过线圈的阻值可以计算出它的使用电压及工作电流。

2、测触点电阻:用万用表的电阻档,测量常闭触点与动点电阻,其阻值应为0,如电阻大或不稳定,说明触点接触不良;而常开触点与动点的阻值就为无穷大如有电阻值,则为触点粘连。

由此可以区别出那个是常闭触点,那个是常开触点以及继电器是否良好(尤其是用过的继电器)。

继电器的检测方法

继电器的检测方法

继电器的检测方法
继电器的检测方法主要有以下几种:
1. 直流电阻检测法:使用万用表或电阻表测量继电器的线圈和触点间的电阻值。

线圈的电阻值应在给定的范围内,以确保继电器能够正常工作。

触点之间的电阻值应为无穷大,确保触点不会发生短路。

2. 直流电压激励法:使用直流电源对继电器的线圈进行激励,观察触点的动作情况。

正常情况下,线圈受到激励后,触点应该能够正常吸合或断开。

3. 直流电压释放法:使用直流电源对继电器的线圈进行激励,然后断开电源,观察触点的动作情况。

正常情况下,线圈受到激励后,即使断开电源,触点也应该能够保持吸合或断开的状态。

4. 交流电压激励法:使用交流电源对继电器的线圈进行激励,观察触点的动作情况。

正常情况下,线圈受到激励后,触点应该能够正常吸合或断开。

5. 交流电压释放法:使用交流电源对继电器的线圈进行激励,然后断开电源,观察触点的动作情况。

正常情况下,线圈受到激励后,即使断开电源,触点也应该能够保持吸合或断开的状态。

在进行继电器检测时,应注意使用适当的检测工具和安全措施,确保操作正确且安全。

继电器作用及检测方法

继电器作用及检测方法

继电器作用及检测方法继电器是一种常见的电气元件,广泛应用于电力系统、自动控制系统、电子设备等领域。

它的主要作用是在控制电路中实现信号的转换、放大、隔离等功能,从而起到保护、控制和调节电气设备的作用。

继电器的作用包括以下几个方面:1. 信号转换:继电器可以将低电压、低电流的控制信号转换为高电压、高电流的工作信号,实现控制电路中信号的放大和转换。

这对于远距离的信号传输非常重要。

2. 隔离保护:继电器能够实现控制电路与被控电路的电气隔离,以避免恶劣环境中的电气干扰和故障传导,提高电气设备的安全性和可靠性。

3. 增加控制能力:继电器可以将一个控制信号分配给多个被控设备,实现多路控制,从而提高系统的控制能力和灵活性。

4. 电路保护:继电器可以起到过流、过压、过载、短路保护等功能,一旦电路发生异常,继电器会自动断开电源,避免电气设备受到损坏。

在使用继电器的过程中,为了保证其正常工作和可靠性,需要进行定期的检测和维护。

以下是常见的继电器检测方法:1. 视觉检查:通过仔细观察继电器外观,检查有无明显的破损、变形、鼓包等现象。

同时还要检查继电器的接线是否松动,有无氧化或腐蚀现象。

2. 电气参数测试:使用万用表或专用测试设备,测量继电器的工作电压范围、动作电流和复位电流等参数。

确保继电器在正常工作范围内,以保证其稳定性和可靠性。

3. 动作特性测试:对于开关类型的继电器,需要测试其动作时间和释放时间,以检查继电器的动作速度是否正常。

测试方法可以使用示波器等设备,根据输入信号和输出信号的波形进行分析判断。

4. 绝缘电阻测试:使用绝缘电阻测试仪或万用表的绝缘测量档,检测继电器的绝缘电阻,确保继电器与周围电路之间没有发生绝缘损坏或漏电现象。

5. 工作可靠性测试:通过模拟实际工作场景,对继电器进行长时间稳定运行测试,检查其在连续工作条件下的可靠性和耐久性。

继电器作为一种常用的电器元件,在现代电气控制系统中发挥着重要作用。

了解继电器的基本原理和作用,以及掌握检测方法,有助于保证继电器的正常工作和可靠性,提高电气设备的运行效率和安全性。

汽车继电器检测方法

汽车继电器检测方法

汽车继电器检测方法汽车继电器是汽车电气系统中非常重要的一个部件,它承担着开关电路、保护电路和控制电路的功能。

因此,对汽车继电器的检测显得尤为重要。

下面我将介绍几种常用的汽车继电器检测方法,希望能对大家有所帮助。

首先,我们可以使用万用表进行继电器的电阻测试。

在进行测试之前,首先要断开继电器的控制端和负载端,然后将万用表调至电阻档位,分别用两个测试笔接触继电器的控制端和负载端,观察电阻值的变化。

如果电阻值为无穷大,说明继电器开路;如果电阻值为0,说明继电器短路。

通过电阻测试,可以初步判断继电器的工作状态。

其次,我们可以通过观察继电器的工作状态来进行检测。

在车辆点火的情况下,观察继电器的工作状态。

正常情况下,继电器会发出清晰的吸合声音,并且可以感觉到继电器的震动。

如果继电器没有发出声音或者没有震动,那么很可能是继电器出现了故障。

此外,还可以通过观察继电器的触点是否吸附或者焊死来判断继电器的工作状态。

另外,我们还可以使用电压表进行继电器的工作电压测试。

在进行测试之前,需要先断开继电器的控制端和负载端,然后将电压表分别接在继电器的控制端和负载端,观察电压表的示数。

正常情况下,当继电器受到控制信号时,电压表的示数会迅速变化,表明继电器的工作电压正常。

如果电压表的示数没有变化,或者变化缓慢,那么就需要进一步检查继电器的工作状态。

最后,我们还可以进行继电器的触点电阻测试。

在进行测试之前,同样需要断开继电器的控制端和负载端,然后将万用表调至电阻档位,分别用两个测试笔接触继电器的触点,观察电阻值的变化。

正常情况下,继电器的触点电阻应该非常小,如果电阻值较大,那么就需要考虑继电器的触点是否受损。

总的来说,汽车继电器的检测方法有很多种,但以上介绍的方法是比较常用的。

在实际操作中,我们可以根据具体情况选择合适的方法进行检测,以确保汽车继电器的正常工作。

希望以上内容能够帮助大家更好地了解汽车继电器的检测方法,也希望大家在使用汽车继电器时能够注意检测和维护,确保行车安全。

继电器触点温升测试方法_概述说明以及解释

继电器触点温升测试方法_概述说明以及解释

继电器触点温升测试方法概述说明以及解释1. 引言1.1 概述继电器触点温升测试是一种重要的测试方法,用于评估继电器在工作过程中触点的温度上升情况。

随着继电器在各个领域的广泛应用,确保其性能和可靠性变得至关重要。

触点温升测试可以帮助我们了解继电器在高负载运行时是否存在过热问题,以及可能导致故障或损坏的原因。

1.2 文章结构本文将详细介绍继电器触点温升测试方法及其应用。

首先,在第2部分中,我们将探讨温升测试的重要性,并概述常用的测试方法。

然后,在第3部分中,我们将介绍不同类型的触点温升测试设备以及它们的原理和特点。

接下来,在第4部分中,我们将讨论如何分析和应用温升测试结果,并分享一些相关案例。

最后,在第5部分中,我们将总结主要观点和发现,并提出未来相关研究的展望和建议。

1.3 目的本文旨在为读者提供关于继电器触点温升测试方法的全面概述,并深入解释测试步骤、注意事项和设备选择。

通过阅读本文,读者将能够了解到温升测试的重要性,学习到常用的测试方法,以及如何分析和应用测试结果。

同时,本文还为未来相关领域的研究提供了展望和建议。

2. 继电器触点温升测试方法2.1 温升测试的重要性继电器的触点在工作过程中会产生温升现象,这可能会导致触点的老化、焊接和氧化等问题,进而降低继电器的性能和寿命。

因此,进行温升测试对于评估继电器的可靠性和稳定性至关重要。

2.2 温升测试常用的方法在继电器触点温升测试中,常用的方法包括:- 静态测量法:将继电器通入额定电流,并在一段时间后通过红外测温仪或接近传感器来测量触点表面的温度变化。

- 动态加载法:通过给继电器施加脉冲信号或周期信号来模拟实际工作条件,并记录触点区域温度随时间的变化。

- 电压/电流扫描法:逐步增加或减小施加在继电器上的电压或电流,并记录相应时刻触点表面的温度。

2.3 温升测试步骤及注意事项进行继电器触点温升测试时,需要遵循以下步骤和注意事项:a) 准备测试设备和所需电源,并确保测试环境符合标准要求。

继电器的测量方法

继电器的测量方法

继电器的测量方法
继电器的测量方法包括以下几个方面:
1. 静态测试:通过直流电源和万用表,测量继电器的触点电阻、触点之间的绝缘电阻等指标。

2. 动态测试:使用信号源和示波器,检查继电器的工作状态、吸合时间、释放时间、触发电压和触发电流等。

3. 负载测试:通过连接负载电路,如灯泡、电机等,测试继电器的负载能力和连接信号时的电压、电流变化情况。

4. 功耗测试:使用功率计或电能表,测量继电器在工作过程中的功耗。

5. 温度测试:使用温度计或红外测温仪,检测继电器在工作时的温度变化情况,以评估其工作的稳定性和耐久性。

需要注意的是,测量继电器时应遵循相关的安全操作规程,确保测量过程安全可靠。

112dm继电器检测方法

112dm继电器检测方法

112dm继电器检测方法
112dm继电器的检测方法主要包括以下步骤:
1.外观检查:观察继电器的外观是否完好,有无破损或异常情况。

2.电阻值测量:使用万用表测量继电器的电阻值,包括常闭触点和常开触
点的电阻值。

正常情况下,继电器的常闭触点电阻值应为无穷大,常开触点电阻值应为无穷小。

如果电阻值不符合要求,则说明继电器可能存在故障。

3.动作测试:给继电器的控制电路施加正常工作电压,观察继电器的动作
情况。

正常情况下,继电器应能正常吸合和释放。

4.静态特性测试:根据继电器的技术规格,测试继电器的静态特性,包括
接触电阻、绝缘电阻、耐压强度等。

将测试过程中的各项数据和测试结果记录下来,以备后续分析和参考。

5.释放电流和动作时间测试:在继电器吸合状态下,断开控制电路,测量
继电器的释放电流。

同时,给继电器的控制电路施加正常工作电压,测量继电器的动作时间。

正常情况下,释放电流应在规定范围内,以确保继电器能正常释放;动作时间也应在规定范围内,以确保继电器能在设定时间内吸合。

6.整理测试设备和材料:测试结束后,整理和归档测试设备和材料,确保
安全、整洁。

通过以上步骤,可以全面检测112dm继电器的工作状态和性能是否符合要求。

如有异常情况,应采取相应措施进行处理。

继电器的检测方法

继电器的检测方法

继电器的检测方法
1、测触点电阻
用表的电阻档,测量常闭触点与动点电阻,其阻值应为0;而常开触点与动点的阻值就为无穷大。

由此可以区别出那个是常闭触点,那个是常开触点。

2、测线圈电阻
可用表R×10Ω档测量线圈的阻值,从而判断该线圈是否存在着开路现象。

3、测量吸合电压和吸合电流
找来可调稳压和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测。

慢慢调高电源电压,听到继电器吸合声时,记下该吸合电压和吸合电流。

为求准确,可以试多几次而求平均值。

4、测量释放电压和释放电流
也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流,亦可尝试多几次而取得平均的释放电压和释放电流。

一般情况下,继电器的释放电压约在吸合电压的10~50%,如果释放电压太小(小于1/10的吸合电压),则不能正常使用了,这样会对电路的稳定性造成威胁。

标签:
继电器
1。

继电器的测量方法

继电器的测量方法

继电器的测量方法
1.电阻测量。

使用Digital Multi-meter(DMM)的ohm m-meter量最小二瞬间(Latch-on)电阻和最大二瞬间(Latch-off)电阻。

这些值需要和在继电器规格书中提供的值比较来确认继电器的正常操作。

2.线圈电流测试。

使用DMM的Amp-meter在设备需要使用的工作电压下测试继电器的线圈电流。

这个电流值应该落在规格书中给出的额定值之内。

3.接点电阻测试。

使用DMM的ohm m-meter测量继电器接点的电阻,需要检查继电器的常开(NO)、常闭(NC)和双切换(DPDT)接点的电阻。

这些值应该落在规格书中给出的额定值之内。

4.操作时间测试。

使用计时器或者示波器对继电器的操作时间进行测试。

这个时间应当落在规格书中给出的额定值之内。

5.恢复时间测试。

使用计时器或者示波器检查继电器复位所需的时间。

这个时间应当落在规格书中给出的额定值之内。

6.等级升高测试。

测试继电器的某些绝缘部分在高压状态下的电击强度,在规格书中这
个数值被称为电击强度等级升高,通常被用于确认设备是否能在正常工作
下安全地操作。

7.环境测试。

对于使用在恶劣环境下的继电器,你需要进行环境测试来检查它们能
够在这样的环境中正常工作。

比如你可以对继电器进行加热和冷却的测试,进行震动和振动的测试等等。

继电器寿命测试方法

继电器寿命测试方法

继电器寿命测试方法
继电器是一种常用的电器元件,用于在电路中进行信号的转换或放大。

为确保继电器在实际应用中能持久稳定地工作,寿命测试是非常重要的环节。

本文将介绍一种常用的继电器寿命测试方法。

首先,需要准备一台可靠的测试设备,包括电压源、电流源、耐压测试仪等。

根据继电器的规格和要求,确定测试时的电压和电流条件。

其次,将继电器正确连接到测试设备上。

根据继电器的接线方式,将电路连接好,确保各个接线接触良好。

然后,根据测试要求,确定测试时间。

一般情况下,继电器寿命测试需要持续一定时间,以模拟实际应用中的长时间使用情况。

接着,进行测试。

通过给定的电压和电流条件,观察继电器是否正常工作,包括是否能有效地进行信号转换、是否有异常的热量产生等。

在测试过程中,需要进行定期检查和记录。

定期检查继电器的工作状态,包括观察是否有异常的噪声、发热情况等。

同时,记录工作时间和相关数据,以便后续分析。

最后,根据测试结果进行分析和评估。

根据测试期间收集的数据和观察到的情况,评估继电器的寿命,并与制造商的规格指标进行比较。

如果继电器在预定寿命之前出现异常或失效,需进一步分析原因并进行改进。

综上所述,继电器寿命测试方法是一项非常重要的工作,可以确保继电器在实际应用中可靠工作。

通过合理的测试设备、正确的测试步骤和详细的记录,可以获得准确的测试结果,并为继电器的设计和改进提供参考依据。

继电器测试方法

继电器测试方法

继电器测试方法一、测试说明1、测量继电器工作电压范围包括最低闭合电压,最高断开电压;2、测继电器的功耗额定电流和内阻;3、继电器长期工作状况,耐压。

4、图标说明:直流源,电流表,电压表,电阻测量,蜂鸣档二、测试过程1、测内阻值和额定电流a、内阻测试:测试继电器1、8脚间的阻值大小,如图示b、额定电流测试:对继电器1、8脚供直流24V电,等30秒读取电流表数据注意:电流测试,万用表表笔插至电流输入端口,并调整电流档对应的量程档位mA。

2、测继电器工作电压范围a、最低闭合电压测试:直流电源供电从0V开始供电,电压逐渐调高,直至蜂鸣档告警,记录当前电压值U1。

保持直流电压当前供电值注意:图中电压表和蜂鸣器档都是由万用表实现的b、最高断开电压测试:直流电源供电从U1开始供电,电压逐渐调低,直至蜂鸣档停止告警,记录当前电压值U2。

3.测常开常闭耐压和线圈与触点耐压a、测前准备:将耐压值测试仪的“漏电流”旋钮打到“0.5”mA,“定时”旋钮打到“60”s,“电压范围”旋钮打到“5”KV,“电压调节”旋钮打到0V,“power”旋钮打到“OFF”,两条输出线一条接高压输出的“_DC”,一根接地。

b、测常开常闭耐压测试:“power”—>“ON”, “电压调节”—>增加到耐压值测试仪跳闸告警电压,读出此时的电压,如下图示c、线圈与触点耐压:“power”—>“ON”, “电压调节”—>5KV以上,耐压值测试仪跳闸不告警,线圈与触点耐压大于等于5KV,如下图三、注意事项1、测试额定电流时,继电器里线圈在突然加电压时会产生电磁感应,电流会越变越小,电压稳定后电磁感应消失,电流稳在一个范围内。

像OMRON的G5RL-14-E 刚上电电流在16mA-17mA左右,4-5分钟后稳定电压在14mA-15mA左右。

但我们测试是读取刚上电30秒后的电压2、在常闭常开耐压值时,继电器第一次跳闸后会产生电磁感应,电磁感应的消失需要时间,在第二次跳闸电压会小很多。

车用继电器的检测方法

车用继电器的检测方法

车用继电器的检测方法
车用继电器是车辆电气系统中至关重要的部件之一,它在车辆电路中起到开关和保护的作用。

为了确保车用继电器的正常工作,我们需要定期进行检测。

下面将介绍两种常用的车用继电器检测方法。

一、使用万用表进行电阻和导通测试
1. 首先,将万用表的旋钮拨到电阻档位,将红表笔和黑表笔分别接触继电器的两个引脚。

2. 如果继电器的电阻值接近于零,说明继电器的线圈正常;如果电阻值无穷大,说明继电器的线圈断路。

3. 接下来,将万用表的旋钮拨到导通档位。

将红表笔接触继电器的控制端口(一般为继电器的线圈引脚),黑表笔接触继电器的常开和常闭端口。

4. 当继电器通电时,导通档位会显示有导通信号;当继电器断电时,导通档位会显示无导通信号。

二、使用电磁铁测试继电器的工作状态
1. 找一根绝缘电线,将其一端连接到继电器的控制端口,另一端连接到车辆电池的正极。

2. 如果继电器正常工作,电磁铁会被吸引,继电器的触点会闭合。

此时,可以通过观察继电器的常开和常闭端口是否通电来判断继电器的工作状态。

3. 如果继电器无法吸引电磁铁,或者触点无法闭合,说明继电器存在故障,需要更换或修理。

通过以上两种方法的检测,我们可以判断车用继电器的线圈和触点是否正常工作。

定期进行继电器的检测可以提前发现故障,避免因继电器故障而导致的车辆故障或事故发生。

因此,车主在保养车辆时务必注意继电器的检测和维护,以确保行车安全和电气系统的正常运行。

总结起来,车用继电器的检测方法包括使用万用表进行电阻和导通测试,以及使用电磁铁测试继电器的工作状态。

简述汽车继电器的检测方法

简述汽车继电器的检测方法

简述汽车继电器的检测方法摘要:一、汽车继电器的基本概念二、汽车继电器的检测方法1.视觉检查2.触点电阻测试3.工作电压测试4.操作次数测试5.负载测试三、总结与建议正文:汽车继电器是汽车电气系统中不可或缺的元件,它能够在控制电路中实现小电流控制大电流的切换。

在使用过程中,汽车继电器可能会出现故障,影响汽车的正常运行。

因此,对汽车继电器进行检测十分重要。

本文将介绍汽车继电器的检测方法,以帮助车主及时发现并解决问题。

一、汽车继电器的基本概念汽车继电器是一种电气控制装置,主要由电磁线圈、触点系统、簧片机构等组成。

当电磁线圈通电时,会产生磁场吸引触点闭合或断开,从而实现电路的通断。

汽车继电器广泛应用于启动电机、发电机、空调、灯光等系统。

二、汽车继电器的检测方法1.视觉检查:检查继电器的外壳、线圈、触点等部件是否有破损、变形或脏污。

此外,还需观察触点间是否有烧蚀、粘连现象。

2.触点电阻测试:使用万用表测量继电器触点间的电阻值。

正常情况下,触点电阻应在10欧姆以下。

如果电阻值过高,说明触点存在接触不良或烧蚀现象。

3.工作电压测试:将万用表的正负极分别连接到继电器的线圈和接地端,测量线圈的工作电压。

正常情况下,工作电压应与电源电压相符。

如果工作电压不正常,可能是线圈短路或断路。

4.操作次数测试:在一定时间内,观察继电器是否能达到规定的操作次数。

如果操作次数不足,可能是电磁线圈或簧片机构故障。

5.负载测试:将继电器连接到负载电路,观察负载电路是否正常工作。

如果负载电路不能正常工作,可能是继电器触点负载能力不足或线圈故障。

三、总结与建议汽车继电器检测方法可以帮助车主及时发现并排除故障,确保汽车电气系统的正常运行。

在进行检测时,要注意观察继电器的各个部件,并进行电阻、电压、操作次数等方面的测试。

如有异常现象,应及时更换或修理继电器,避免安全隐患。

继电器吸合时间测试

继电器吸合时间测试

继电器吸合时间测试继电器吸合时间测试是一项重要的实验,用于测量继电器在受到激励信号后吸合所需的时间。

这个过程对于继电器的性能评估和应用具有重要意义。

下面我将从实验步骤、测试结果和实验感受三个方面详细介绍这个过程。

实验步骤我们需要准备一台电源供电设备以及一台万用表。

将继电器连接到电源上,并将万用表的测量端接到继电器的端子上。

接下来,我们需要设置电源的电压,通常在12V左右,以激励继电器。

然后,我们可以开始记录时间了。

测试结果在实验过程中,我们会发现继电器吸合的时间会因电源电压的不同而有所变化。

一般来说,电压越高,继电器吸合时间越短。

这是因为高电压能够提供更大的电流,使继电器的电磁线圈更快地形成磁场,从而加快吸合的速度。

另外,继电器的类型和质量也会影响吸合时间。

高品质的继电器通常具有较短的吸合时间。

实验感受在进行这个实验的过程中,我深刻体会到了继电器的重要性以及它在电路中的作用。

继电器作为一种电控开关,可以在电路中实现信号的转换和分配。

而吸合时间的测试则直接关系到继电器的性能和可靠性。

通过这个实验,我更加认识到了电子元器件的复杂性和精密性,也更加珍惜工程师们在设计和制造过程中的辛勤努力。

总结继电器吸合时间测试是一个重要的实验,通过测量继电器吸合所需的时间,可以评估继电器的性能和可靠性。

在实验过程中,我们发现电源电压和继电器的类型和质量对吸合时间有着重要影响。

这个实验使我更加认识到了继电器的重要性和工程师们的辛勤努力。

继电器吸合时间测试不仅是一项科学实验,更是一次对电子元器件的探索和认知之旅。

五脚继电器的检测方法

五脚继电器的检测方法

五脚继电器的检测方法
五脚继电器的检测方法可以按照以下步骤进行:
1. 准备工作:确保继电器和电路处于断开状态,断开电源。

2. 利用万用表的直流(DC)电压档,将一个测试笔连接到继电器的电源针脚(一般是Vcc),将另一个测试笔连接到接地针脚(一般是GND)。

读取万用表上的电压测量值。

如果读数为0V,说明继电器没有电源供给或者其电源线路有问题。

3. 对继电器的控制脚进行测试:将一个测试笔连接到控制脚(通常是IN或者Coil),将另一个测试笔连接到接地针脚(GND)。

读取万用表上的电阻测量值。

如果读数接近于0欧姆,说明继电器的控制脚短路。

如果读数为无穷大或者非常大,说明继电器的控制脚断路。

4. 测试继电器的触点:将一个测试笔连接到继电器的触点之一(一般是COM),将另一个测试笔连接到通常关闭触点(NC)和通常开放触点(NO)分别进行测试。

读取万用表上的电阻测量值。

如果通常关闭触点的电阻测量值为接近于0欧姆,通常开放触点的电阻测量值为无穷大或者非常大,说明继电器的触点正常工作。

反之,可能存在触点接触不良或者触点损坏的情况。

5. 检查继电器的绝缘电阻:将一个测试笔连接到继电器的继电器触点之一(COM、NC、NO),将另一个测试笔连接到继电器外壳或者继电器的接地针脚。

读取万用表上的电阻测量值。

正常的绝缘电阻应该是极高的,接近于无穷大。

如果读数很低,说明继电器可能有漏电问题。

注意事项:在进行继电器检测的时候,需要谨慎操作,避免错误操作导致电路短路或者电击等安全问题。

简述继电器的检测方法

简述继电器的检测方法

简述继电器的检测方法
继电器是一种电气控制设备,它的作用是在电路中起到开关、保护、转换等作用。

为了确保继电器的正常工作,需要进行检测。

下面是继电器的检测方法简述:
1. 观察外观:检查继电器外观是否有损坏、变形、氧化等情况,确保继电器的外观完好无损。

2. 测量电阻:使用万用表测量继电器的电阻值,检查是否在规定范围内。

若电阻值超出范围,则说明继电器有可能损坏。

3. 测试触点:在继电器通电的情况下,使用万用表检测继电器触点的通断情况。

触点通断应该符合继电器的工作原理,如果不符合,则说明继电器可能出现故障。

4. 测量激磁电流:在继电器通电的情况下,使用电流表测量继电器的激磁电流值,检查是否在规定范围内。

如果激磁电流过大或过小,则说明继电器可能出现故障。

5. 模拟测试:使用模拟测试仪器对继电器进行模拟测试,检查继电器在不同工作状态下的响应情况,确保继电器的正常工作。

以上是继电器的常见检测方法,需要注意的是,检测继电器时需要断开电源,并按照正确的步骤操作,以免对设备造成损坏或危险。

- 1 -。

继电器测试方法

继电器测试方法

继电器测试方法之阿布丰王创作时间:二O二一年七月二十九日一、测试说明1、丈量继电器工作电压范围(包括最低闭合电压,最高断开电压);2、测继电器的功耗(额定电流)和内阻;3、继电器长期工作状况,耐压.4、图标说明:直流源,电流表,电压表,电阻丈量,蜂鸣档二、测试过程1、测内阻值和额定电流a、内阻测试:测试继电器1、8脚间的阻值年夜小,如图示b、额定电流测试:对继电器1、8脚供直流24V电,等30秒读取电流表数据注意:电流测试,万用表表笔插至电流输入端口,并调整电流档对应的量程档位(mA).2、测继电器工作电压范围a、最低闭合电压测试:直流电源供电从0V开始供电,电压逐渐调高,直至蜂鸣档告警,记录以后电压值U1.(坚持直流电压以后供电值)注意:图中电压表和蜂鸣器档都是由万用表实现的b、最高断开电压测试:直流电源供电从U1开始供电,电压逐渐调低,直至蜂鸣档停止告警,记录以后电压值U2.3.测常开常闭耐压和线圈与触点耐压a、测前准备:将耐压值测试仪的“漏电流”旋钮打到“0.5”mA,“按时”旋钮打到“60”s,“电压范围”旋钮打到“5”KV,“电压调节”旋钮打到0V,“power”旋钮打到“OFF”,两条输出线一条接高压输出的“_DC”,一根接地.b、测常开常闭耐压测试:“power”—>“ON”,“电压调节”—>增加到耐压值测试仪跳闸告警电压,读出此时的电压,如下图示c、线圈与触点耐压:“power”—>“ON”,“电压调节”—>5KV以上,耐压值测试仪跳闸不告警,线圈与触点耐压年夜于即是5KV,如下图三、注意事项1、测试额定电流时,继电器里线圈在突然加电压时会发生电磁感应,电流会越变越小,电压稳定后电磁感应消失,电流稳在一个范围内.像OMRON的G5RL-14-E刚上电电流在16mA-17mA左右,4-5分钟后稳定电压在14mA-15mA左右.但我们测试是读取刚上电30秒后的电压2、在常闭常开耐压值时,继电器第一次跳闸后会发生电磁感应,电磁感应的消失需要时间,在第二次跳闸电压会小很多.但我们测试一般读第一次的电压.3、如果读稳定的额定电流值,就要读第二次常闭常开耐压值.如果是读30秒的额定电流值,就要读第一次举措的常闭常开耐压值.。
