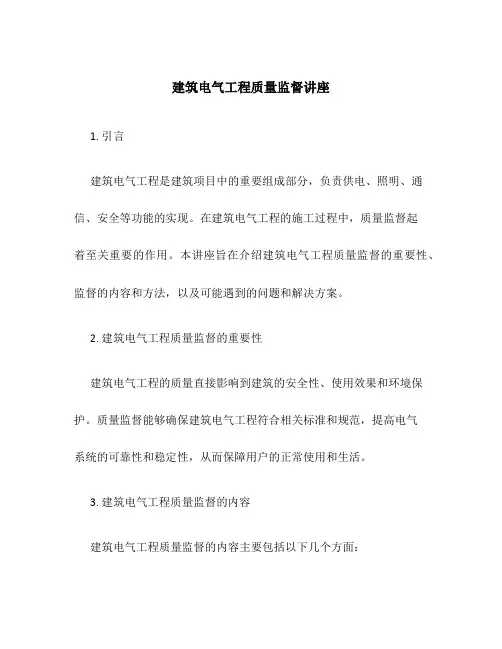

建筑电气工程质量监督讲座
建筑电气工程质量监督讲座1. 引言建筑电气工程是建筑项目中的重要组成部分，负责供电、照明、通信、安全等功能的实现。
在建筑电气工程的施工过程中，质量监督起着至关重要的作用。
本讲座旨在介绍建筑电气工程质量监督的重要性、监督的内容和方法，以及可能遇到的问题和解决方案。
2. 建筑电气工程质量监督的重要性建筑电气工程的质量直接影响到建筑的安全性、使用效果和环境保护。
质量监督能够确保建筑电气工程符合相关标准和规范，提高电气系统的可靠性和稳定性，从而保障用户的正常使用和生活。
3. 建筑电气工程质量监督的内容建筑电气工程质量监督的内容主要包括以下几个方面：3.1 施工前的质量监督在建筑电气工程施工前，应对设计文件进行审查，包括电气布置图、设备选型、线路规划等。
同时还应对施工方的资质进行审核，以确保施工方具备相应的技术能力和经验。
3.2 施工过程的质量监督在建筑电气工程的施工过程中，应对施工方的施工质量进行监督。
包括对施工现场的管理、安全措施的执行、施工方法的合理性等方面进行监督。
3.3 施工后的质量监督建筑电气工程的施工完成后，还需要进行竣工验收和质量评估。
包括对设备运行情况的测试、线路接地的检测、照明亮度的测量等。
只有通过了竣工验收和质量评估，才能保证建筑电气工程达到设计要求的质量水平。
4. 建筑电气工程质量监督的方法建筑电气工程质量监督的方法可以分为以下几种：4.1 抽样检验使用抽样检验的方法，对建筑电气工程中的关键部位、关键设备和关键工艺进行抽查。
根据抽查结果，评估整个工程的质量水平。
4.2 现场检查定期对建筑电气工程的施工现场进行检查，包括施工工艺、施工质量和安全措施等方面。
发现问题及时进行整改，并进行记录和跟踪。
4.3 仪器测试使用合适的测试仪器对建筑电气工程进行检测，包括电气参数测试、设备运行测试、线路接地测试等。
通过仪器测试的结果，评估建筑电气工程的质量状况。
5. 建筑电气工程质量监督中可能遇到的问题和解决方案在建筑电气工程质量监督过程中，可能会遇到一些问题，如施工方技术能力不足、施工质量不达标、设备故障等。
电气工程监理PPT课件
20
20
§ 11-3 质量监理的组织措施
监理单位应负责组织对进入工程现场的材料和设备 物资的验收。 未经监理工程师签字，建筑材料、 建 筑构配件和设备不得在工程上使用或者安装， 施工单 位不得进行相关的施工，总监理工程师不得签署工程 款支付凭证。 监理单位应结合月度工程例会， 定期对工程质量状 况进行分析，提出改进质量工作的意见，对存在的质 量薄弱环节和问题， 提出整改要求， 并将质量分析 和整改要求写进月度会议纪要。
（四） 监理单位应根据施工进展， 对施工现场进行巡视。
重点检查施工质量管理是否到位、 施工作业是否满足
规范和设计要求， 发现问题及时纠正。 监理人员应
及时填写《监理人员施工质量巡视周报表》
16
16
§ 11-3 质量监理的组织措施
（五） 监理单位应做好平行检验工作， 平行检验检测量 不应小于受检工程量质检项目的 １０％， 且应均匀 覆盖关键工序。
电气工程及其自动化专业
§11 监理规范
11.1 质量监理的主要内容与方法 电力建设工程监理单位应依据国家有关
法律法规、规程规范、工程建设监理合同和 公司有关工程建设质量管理的规章制度， 通过文件审查、工序检查、见证、旁站、巡 视及平行检验等监理手段，对施工全过程的 质量进行有效控制。
2
2
§ 11-1 质量监理的主要内容与方法
26
26
§ 11-5 旁站部位
二、 变电工程： １．土建工程： 重要设备基础、建筑物、道路、高边坡
的土方回（换）填，桩基础混凝土浇筑，防水保温层 施工，主体混凝土浇筑，大体积混凝土浇筑，重要设 备基础混凝土浇筑，大型构架吊装，穿墙和穿板的防 水套管安装。 ２．电气安装工程： 主变压器和高压电抗器就位、器身 检查、套管安装、 耐压及局放试验。ＧＩＳ设备组装 与耐压试验、接地网测试、高压电缆头制作与耐压试 验等。
20
§ 11-3 质量监理的组织措施
监理单位应负责组织对进入工程现场的材料和设备 物资的验收。 未经监理工程师签字，建筑材料、 建 筑构配件和设备不得在工程上使用或者安装， 施工单 位不得进行相关的施工，总监理工程师不得签署工程 款支付凭证。 监理单位应结合月度工程例会， 定期对工程质量状 况进行分析，提出改进质量工作的意见，对存在的质 量薄弱环节和问题， 提出整改要求， 并将质量分析 和整改要求写进月度会议纪要。
（四） 监理单位应根据施工进展， 对施工现场进行巡视。
重点检查施工质量管理是否到位、 施工作业是否满足
规范和设计要求， 发现问题及时纠正。 监理人员应
及时填写《监理人员施工质量巡视周报表》
16
16
§ 11-3 质量监理的组织措施
（五） 监理单位应做好平行检验工作， 平行检验检测量 不应小于受检工程量质检项目的 １０％， 且应均匀 覆盖关键工序。
电气工程及其自动化专业
§11 监理规范
11.1 质量监理的主要内容与方法 电力建设工程监理单位应依据国家有关
法律法规、规程规范、工程建设监理合同和 公司有关工程建设质量管理的规章制度， 通过文件审查、工序检查、见证、旁站、巡 视及平行检验等监理手段，对施工全过程的 质量进行有效控制。
2
2
§ 11-1 质量监理的主要内容与方法
26
26
§ 11-5 旁站部位
二、 变电工程： １．土建工程： 重要设备基础、建筑物、道路、高边坡
的土方回（换）填，桩基础混凝土浇筑，防水保温层 施工，主体混凝土浇筑，大体积混凝土浇筑，重要设 备基础混凝土浇筑，大型构架吊装，穿墙和穿板的防 水套管安装。 ２．电气安装工程： 主变压器和高压电抗器就位、器身 检查、套管安装、 耐压及局放试验。ＧＩＳ设备组装 与耐压试验、接地网测试、高压电缆头制作与耐压试 验等。
《建筑电气工程质量验收规范》PPT优质课件
划伤等缺陷； 3 电缆敷设有可能受到机械外力损伤、振动、浸水及腐蚀
性或污染物质等损害时，应采取防护措施； 4 交流单芯电缆夹具和支架不应形成闭合磁路；
.
5 当电缆穿过零序电流互感器时，电缆金属护层和接地线应对地绝缘。 （1）穿过零序电流互感器后制作的电缆头，其电缆接地线应回穿互感 器后接地； （2）未穿过零序电流互感器的电缆接地线应在零序电流互感器前直接 接地。
联系方式：
.
建筑电气工程创优质工作核心要素
1.管理体制；
2.专业人员素质；
3.专业化管理：
1）电气工程图纸会审；
（条理、深度、缺漏）
2）建筑电气施工方案设计； (信息收集、成果复用、深化设计)
3）技术交底；
（信息传递、责任传递）
4) 过程控制；
（精细化作业）
5）建筑电气器件、材料选择； （原材料器件质量确认）
.
5.UPS及EPS安装
现行《不间断电源设备》GB 7260标准 UPS功能单元由整流、逆变、静态开关和蓄电
池组四个功能单元组成。 EPS一般包括整流充电器、蓄电池组、逆变器
、互投装置等部分。 为了保证负荷供电电源质量和供电的连续性由制造
厂成套产品供货。 UPS出线端中性点是否要做重复接地由设计根据
焊接保护联结导体； 3 镀锌钢导管、可弯曲金属导管和金属柔性导管连接处
的两端宜用专用接地卡固定保护联结导体； 4 钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小
于等于2mm的钢导管，不得采用套管熔焊连接。
.
.
9.电缆敷设
1 金属电缆支架必须与保护导体可靠连接； 2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重
性或污染物质等损害时，应采取防护措施； 4 交流单芯电缆夹具和支架不应形成闭合磁路；
.
5 当电缆穿过零序电流互感器时，电缆金属护层和接地线应对地绝缘。 （1）穿过零序电流互感器后制作的电缆头，其电缆接地线应回穿互感 器后接地； （2）未穿过零序电流互感器的电缆接地线应在零序电流互感器前直接 接地。
联系方式：
.
建筑电气工程创优质工作核心要素
1.管理体制；
2.专业人员素质；
3.专业化管理：
1）电气工程图纸会审；
（条理、深度、缺漏）
2）建筑电气施工方案设计； (信息收集、成果复用、深化设计)
3）技术交底；
（信息传递、责任传递）
4) 过程控制；
（精细化作业）
5）建筑电气器件、材料选择； （原材料器件质量确认）
.
5.UPS及EPS安装
现行《不间断电源设备》GB 7260标准 UPS功能单元由整流、逆变、静态开关和蓄电
池组四个功能单元组成。 EPS一般包括整流充电器、蓄电池组、逆变器
、互投装置等部分。 为了保证负荷供电电源质量和供电的连续性由制造
厂成套产品供货。 UPS出线端中性点是否要做重复接地由设计根据
焊接保护联结导体； 3 镀锌钢导管、可弯曲金属导管和金属柔性导管连接处
的两端宜用专用接地卡固定保护联结导体； 4 钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小
于等于2mm的钢导管，不得采用套管熔焊连接。
.
.
9.电缆敷设
1 金属电缆支架必须与保护导体可靠连接； 2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重
建筑电气工程常见施工质量问题ppt课件
非镀锌托盘、槽盒跨接保 护联接导体连接正确方法
完整最新版课件
镀 锌 爪 型 垫
接 地 线
镀 锌 平 垫 镀 锌 弹 垫
镀 锌 螺 母 镀 锌 螺 栓
非镀锌托盘、槽盒 跨接保护联接导体 连接示意图
常见质量问题及预防
25
五、托盘、槽盒内电缆敷设不符合要求
1.主要表现
（1）敷设于托盘、槽盒内的电缆 排列不整齐有交叉或不按要求栓挂 电缆标志牌（见图）；
（2）线芯截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或锡 焊接续端子后与设备、器具的端子连接；
（3）线芯截面积大于2.5mm2以上的多股铜芯线应压接接线鼻 子后与设备、器具的接线端子连接；
完整最新版课件
常见质量问题及预防
18
三、柜（台）箱内接线不符合要求
3.预防措施
（4）选用的接线鼻子规格应与 所连接的线芯截面积相匹配， 不得采用降容转接措施，不得 选用开口鼻子，接线鼻子与线 芯压接前应先搪锡（见图）；
完整最新版课件
1
一、质量问题的分析
1.材料、零部件、成品或半成品、工程设备等自身质量缺陷； 2.安装与土建之间的施工中相互配合不当； 3.安装工程各专业之间的施工配合、施工顺序及相互之间接口
关系等处理不当； 4.项目施工的组织者、指挥者和操作者缺乏质量意识、责任心
不强等。
完整最新版课件
常见质量问题的分析及预控措施
常见质量问题的分析及预控措施
3
一、进行材料、设备质量预控
工程材料/构配件/设备应严格执行进行报验程序，对其质 量证明资料（产品合格证、出厂检验或试验报告、技术使 用说明书等）进行审核，同时应对其型号、规格、数量、 标准及外观质量进行检验。确认其质量合格，质保资料齐 全有效，方能进场并在施工中使用。
完整最新版课件
镀 锌 爪 型 垫
接 地 线
镀 锌 平 垫 镀 锌 弹 垫
镀 锌 螺 母 镀 锌 螺 栓
非镀锌托盘、槽盒 跨接保护联接导体 连接示意图
常见质量问题及预防
25
五、托盘、槽盒内电缆敷设不符合要求
1.主要表现
（1）敷设于托盘、槽盒内的电缆 排列不整齐有交叉或不按要求栓挂 电缆标志牌（见图）；
（2）线芯截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或锡 焊接续端子后与设备、器具的端子连接；
（3）线芯截面积大于2.5mm2以上的多股铜芯线应压接接线鼻 子后与设备、器具的接线端子连接；
完整最新版课件
常见质量问题及预防
18
三、柜（台）箱内接线不符合要求
3.预防措施
（4）选用的接线鼻子规格应与 所连接的线芯截面积相匹配， 不得采用降容转接措施，不得 选用开口鼻子，接线鼻子与线 芯压接前应先搪锡（见图）；
完整最新版课件
1
一、质量问题的分析
1.材料、零部件、成品或半成品、工程设备等自身质量缺陷； 2.安装与土建之间的施工中相互配合不当； 3.安装工程各专业之间的施工配合、施工顺序及相互之间接口
关系等处理不当； 4.项目施工的组织者、指挥者和操作者缺乏质量意识、责任心
不强等。
完整最新版课件
常见质量问题的分析及预控措施
常见质量问题的分析及预控措施
3
一、进行材料、设备质量预控
工程材料/构配件/设备应严格执行进行报验程序，对其质 量证明资料（产品合格证、出厂检验或试验报告、技术使 用说明书等）进行审核，同时应对其型号、规格、数量、 标准及外观质量进行检验。确认其质量合格，质保资料齐 全有效，方能进场并在施工中使用。
建筑电气质量要求PPT课件
2011年建筑电气 质量管理基本要求
前言：当前工程质量形势
1、老百姓的法律意识逐年提高，住宅工 程质量投诉率有上升趋势。
2、近几年来，全国的质量大形势不容乐 观，社会舆论大。
3、各级行政主管部门严格工程质量管理。
一、目前工程中普遍存在的问题：
1、重土建轻安装。 2、重实体轻资料。 3、总包管理意识和控制能力不够强。 4、公司级对安装质量控制少。
（二）、技术措施
各项总包、分包电气安装工程施工质量管理必 须符合国家现行规范和省、市有关工程质量文 件的要求。
改变原图纸设计内容，必须遵守有关程序管理 规定。
铜包铝电缆
几个质量通病： 1、每个电源进线处都需作各自的 等电位连接，设置总等电位箱，所 有等电位联结系统之间应就近互相 连通，使整个建筑电气装置处于同 一电位水平上。
5、过程控制不到位。
二、企业应对措施：
1、完善质量体系。加强公司和项目级管理。 2、加强过程控制。（月检、月报制度） 3、紧跟形势，把握质量工作重点。 4、责任到位，层层落实。
现场应做到： 1、人员要到位。 2、制度要落实。
3、坚持质量预控的方针 第一、图纸会审 第二、技术交底 第三、样板领路
4、建设、监理、施工总承包单位应建立、 健全质量保证体系，确保安装专业技术力 量满足管理要求。总承包单位必须配备安 装专职质量负责人，同时，必须按照中标 通知书配备施工现场安装专业人员。
5、监理、施工总承包、专业承包单位必 须加强设备安装工程质量管理。在日常管 理工作中，必须坚持技术交底、样板领路 制度，加强对关键工序和重点部位的质量 控制，采取切实有效措施，保证设备安装 工程的使用安全和功能。
2、卫生间等电位：
▲混凝土浇筑期间应注意，等电位联接干 线需与地板钢筋至少要有两处连接点（焊 接连接）；
前言：当前工程质量形势
1、老百姓的法律意识逐年提高，住宅工 程质量投诉率有上升趋势。
2、近几年来，全国的质量大形势不容乐 观，社会舆论大。
3、各级行政主管部门严格工程质量管理。
一、目前工程中普遍存在的问题：
1、重土建轻安装。 2、重实体轻资料。 3、总包管理意识和控制能力不够强。 4、公司级对安装质量控制少。
（二）、技术措施
各项总包、分包电气安装工程施工质量管理必 须符合国家现行规范和省、市有关工程质量文 件的要求。
改变原图纸设计内容，必须遵守有关程序管理 规定。
铜包铝电缆
几个质量通病： 1、每个电源进线处都需作各自的 等电位连接，设置总等电位箱，所 有等电位联结系统之间应就近互相 连通，使整个建筑电气装置处于同 一电位水平上。
5、过程控制不到位。
二、企业应对措施：
1、完善质量体系。加强公司和项目级管理。 2、加强过程控制。（月检、月报制度） 3、紧跟形势，把握质量工作重点。 4、责任到位，层层落实。
现场应做到： 1、人员要到位。 2、制度要落实。
3、坚持质量预控的方针 第一、图纸会审 第二、技术交底 第三、样板领路
4、建设、监理、施工总承包单位应建立、 健全质量保证体系，确保安装专业技术力 量满足管理要求。总承包单位必须配备安 装专职质量负责人，同时，必须按照中标 通知书配备施工现场安装专业人员。
5、监理、施工总承包、专业承包单位必 须加强设备安装工程质量管理。在日常管 理工作中，必须坚持技术交底、样板领路 制度，加强对关键工序和重点部位的质量 控制，采取切实有效措施，保证设备安装 工程的使用安全和功能。
2、卫生间等电位：
▲混凝土浇筑期间应注意，等电位联接干 线需与地板钢筋至少要有两处连接点（焊 接连接）；
建筑电气工程质量监督讲座
第十三页，共111页。
泵房(bènɡ fánɡ)金属软管过长，泵房(bènɡ fánɡ)应 使用防液型金属软管
第十四页，共111页。
(3)暗配管
1)埋地敷设导管
①埋地敷设的电线保护导管应是厚壁钢导 管或硬塑料导管，严禁使用薄壁钢导管。 埋地电线保护管的弯曲半径不应小于管外 径的10倍。
②埋地的塑料管在露出地面易受机械损伤 (sǔnshāng)处应加钢管保护，保护钢管 在地面上长度不应小于500mm。
第十八页，共111页。预Βιβλιοθήκη 线管埋设(mái shè)过浅、破碎
第十九页，共111页。
(4）明配电线保护导管敷设
①明配电线保护导管应做到“横平竖直”， 排列整齐，走向合理，固定点问距应均匀、 牢固，不得使用木榫固定。非镀锌金属导 管内外壁应防腐处理且无污染。
②管卡或支吊架固定牢固，间距符合规范 规定，配管管卡之间的最大距离在每一直 线段内应一致，管卡与终端、弯头中点、 电气器具或箱盒边缘的距离应根据配管管 径大小来确定，一般宜为150～ 5OOmm。支吊架应有防锈漆和面漆，且 无污染。
管内导线截面为50mm2及以下，长度每 超过30m；
管内导线截面为70～95mm2，长度每超 过20m；
管内导线截面为120～240mm2 ，长度 每超过18m。
第六页，共111页。
③电线保护导管与其他各种管道的最小距 离应符合国家规范有关规定。
④电气配管经过建筑物的沉降缝或伸缩缝 处，必须设置补偿(bǔcháng)装置。
第二十三页，共111页。
④套接紧定式钢导管：在连接处可不必采 用专用接地线卡跨接接地 线，但紧定螺钉必须紧定到位，连接处要 涂电力复合酯或导电性防锈酯。
泵房(bènɡ fánɡ)金属软管过长，泵房(bènɡ fánɡ)应 使用防液型金属软管
第十四页，共111页。
(3)暗配管
1)埋地敷设导管
①埋地敷设的电线保护导管应是厚壁钢导 管或硬塑料导管，严禁使用薄壁钢导管。 埋地电线保护管的弯曲半径不应小于管外 径的10倍。
②埋地的塑料管在露出地面易受机械损伤 (sǔnshāng)处应加钢管保护，保护钢管 在地面上长度不应小于500mm。
第十八页，共111页。预Βιβλιοθήκη 线管埋设(mái shè)过浅、破碎
第十九页，共111页。
(4）明配电线保护导管敷设
①明配电线保护导管应做到“横平竖直”， 排列整齐，走向合理，固定点问距应均匀、 牢固，不得使用木榫固定。非镀锌金属导 管内外壁应防腐处理且无污染。
②管卡或支吊架固定牢固，间距符合规范 规定，配管管卡之间的最大距离在每一直 线段内应一致，管卡与终端、弯头中点、 电气器具或箱盒边缘的距离应根据配管管 径大小来确定，一般宜为150～ 5OOmm。支吊架应有防锈漆和面漆，且 无污染。
管内导线截面为50mm2及以下，长度每 超过30m；
管内导线截面为70～95mm2，长度每超 过20m；
管内导线截面为120～240mm2 ，长度 每超过18m。
第六页，共111页。
③电线保护导管与其他各种管道的最小距 离应符合国家规范有关规定。
④电气配管经过建筑物的沉降缝或伸缩缝 处，必须设置补偿(bǔcháng)装置。
第二十三页，共111页。
④套接紧定式钢导管：在连接处可不必采 用专用接地线卡跨接接地 线，但紧定螺钉必须紧定到位，连接处要 涂电力复合酯或导电性防锈酯。
建筑电气工程质量监督讲座图文稿
架(托盘〉直线长度超过30m应有补偿装置。 ③电缆在桥架(托盘)内宜单层敷设，排列整齐，
不宜交叉。电缆在每一直线段5～10m、转角、
电缆中间接头的两端处应绑扎固定。
第三十六页，编辑于星期五：七点 四十三分。
伸缩节做法规范，标识清晰
第三十七页，编辑于星期五：七点 四十三分。
4、接地保护 (1)电力电缆当有铠装钢带护层时，在终
第十八页，编辑于星期五：七点 四十三分。
预埋线管埋设过浅、破碎
第十九页，编辑于星期五：七点 四十三分。
(4）明配电线保护导管敷设 ①明配电线保护导管应做到“横平竖直”，
排列整齐，走向合理，固定点问距应均匀、 牢固，不得使用木榫固定。非镀锌金属导管 内外壁应防腐处理且无污染。 ②管卡或支吊架固定牢固，间距符合规范规 定，配管管卡之间的最大距离在每一直线段 内应一致，管卡与终端、弯头中点、电气器 具或箱盒边缘的距离应根据配管管径大小来 确定，一般宜为150～5OOmm。支吊架 应有防锈漆和面漆，且无污染。
第二十二页，编辑于星期五：七点 四十三分。
(6)电线保护导管的接地保护 1)钢管的保护接地 ①黑色钢管：螺纹连接时，连接处的两端应
焊跨接接地线，管路的终、始两端应与箱盒 内接地端子、PE排或接地干线可靠连成一 整体。 ②镀锌钢管：应采用专用接地线卡跨接，不 得采用熔焊连接。暗敷镀锌钢管采用专用接 地线卡的跨接导线应平直并紧贴钢管，朝向 宜向下或侧面，以防导线损伤。 ③当管路中金属钢管、金属箱盒与硬塑料管、 塑料箱盒混用时，金属钢管和金属箱盒必须 与PE保护线有可靠的电气连接。
第五页，编辑于星期五：七点 四十三分。
②垂直敷设的电气导管遇下列情况之一时， 应增设固定导线用的拉线盒，且拉线盒中 应有适当的导线余量：
不宜交叉。电缆在每一直线段5～10m、转角、
电缆中间接头的两端处应绑扎固定。
第三十六页，编辑于星期五：七点 四十三分。
伸缩节做法规范，标识清晰
第三十七页，编辑于星期五：七点 四十三分。
4、接地保护 (1)电力电缆当有铠装钢带护层时，在终
第十八页，编辑于星期五：七点 四十三分。
预埋线管埋设过浅、破碎
第十九页，编辑于星期五：七点 四十三分。
(4）明配电线保护导管敷设 ①明配电线保护导管应做到“横平竖直”，
排列整齐，走向合理，固定点问距应均匀、 牢固，不得使用木榫固定。非镀锌金属导管 内外壁应防腐处理且无污染。 ②管卡或支吊架固定牢固，间距符合规范规 定，配管管卡之间的最大距离在每一直线段 内应一致，管卡与终端、弯头中点、电气器 具或箱盒边缘的距离应根据配管管径大小来 确定，一般宜为150～5OOmm。支吊架 应有防锈漆和面漆，且无污染。
第二十二页，编辑于星期五：七点 四十三分。
(6)电线保护导管的接地保护 1)钢管的保护接地 ①黑色钢管：螺纹连接时，连接处的两端应
焊跨接接地线，管路的终、始两端应与箱盒 内接地端子、PE排或接地干线可靠连成一 整体。 ②镀锌钢管：应采用专用接地线卡跨接，不 得采用熔焊连接。暗敷镀锌钢管采用专用接 地线卡的跨接导线应平直并紧贴钢管，朝向 宜向下或侧面，以防导线损伤。 ③当管路中金属钢管、金属箱盒与硬塑料管、 塑料箱盒混用时，金属钢管和金属箱盒必须 与PE保护线有可靠的电气连接。
第五页，编辑于星期五：七点 四十三分。
②垂直敷设的电气导管遇下列情况之一时， 应增设固定导线用的拉线盒，且拉线盒中 应有适当的导线余量：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气工程 质量监督讲座
安装工程实体质量监督主要内容
第一节 概 述 第二节 建筑电气工程质量监督 第三节 功 能 测 试 第四节 主要材料、配件的质量控制 第五节 工程质量控制资料监督要点 第六节 主要质量通病防治
第一节 概 述
1.质量监督控制点是对涉及工程使用安全和 功能等质量进行控制所设置的，须由监督 人员到现场进行监督检查的关键工序和重 要部位。
2.工程实体质量监督是指质监机构按照工程 建设强制性标准及设计文件，对施工过程 中的工程质量控制资料和工程实物质量进 行监督检查的活动。
第二节 建筑电气工程质量监督
(一)配管工程 (二)配线工程 (三)电气照明装置安装工程 (四)配电装置安装工程 (五)避雷及接地装置和等电位安装工
程
（一）配管工程 ：
（2）电气导管的连接
薄壁钢管和厚壁钢管都严禁采用直接对口 焊接的方法进行连接。
1）薄壁钢导管
①薄壁钢管当采用螺纹连接时，管端螺纹 长度应等于或接近于管接头长度1/2，其 管螺纹处不应有明显锥度，连接处管螺纹 光洁无缺损、紧密、牢固无松动，外露丝 扣宜为2～3扣。
套管丝扣漏丝过长，未防腐
②套接扣压式薄壁钢管应采用专用工具压 接连接。套接扣压式薄壁钢管当管径为 Φ25及以下时，每端扣压点不应少于2处； 当管径为Φ32及以上时，每端扣压点不应 少于3处。
3)塑料管
套管连接时，套管长度宜为管外径的1 .5～3 倍，管与管对口处应在套管中心, 埋设在墙内 或混凝土内的绝缘导管，采用中型以上的导管。
4)柔性导管
刚性导管经柔性导管与电气设备、器具连接， 柔性导管的长度在动力工程中不大于0.8m， 在照明工程中不大于1.2m。可挠金属导管或 其他柔性导管与刚性导管或电气装置、器具间 的连接采用专用接头。
泵房金属软管过长，泵房应使用防液型金属软管
(3)暗配管
1)埋地敷设导管
①埋地敷设的电线保护导管应是厚壁钢导 管或硬塑料导管，严禁使用薄壁钢导管。 埋地电线保护管的弯曲半径不应小于管外 径的10倍。
②埋地的塑料管在露出地面易受机械损伤 处应加钢管保护，保护钢管在地面上长度 不应小于500mm。
②电线保护导管弯曲半径不应小于管外径 的6倍，箱盒位置、高度正确，箱盒四周应 用M10水泥砂浆抹面固定，并凸出墙体 5mm。
预埋线管埋设过浅、破碎
(4）明配电线保护导管敷设
①明配电线保护导管应做到“横平竖直”， 排列整齐，走向合理，固定点问距应均匀、 牢固，不得使用木榫固定。非镀锌金属导 管内外壁应防腐处理且无污染。
管内导线截面为50mm2及以下，长度每 超过30m；
管内导线截面为70～95mm2，长度每超 过20m；
管内导线截面为120～240mm2 ，长度 每超过18m。
③电线保护导管与其他各种管道的最小距 离应符合国家规范有关规定。
④电气配管经过建筑物的沉降缝或伸缩缝 处，必须设置补偿装置。
⑤电气配管工程中所采用的管卡、支吊架、 配件和箱盒等黑色金属附件都应作镀锌或 涂防锈漆等防腐措施。
④明配电线保护管在室外露天场所或潮湿 场所与电气器具连接时，应用防水弯头。
③当楼板为混凝土预制板或必须在混凝土毛 地面进行配管时，管线应紧贴地面并绑扎 固定可靠，并有保护措施，配管上面的混 凝土整浇层不得小于20mm。
④进入落地式配电柜（埋地或埋入混凝土) 的电线保护管，排列应整齐，管口宜高出 配电柜基础50～80mm。
3）埋入墙体内的导管敷设
①轻质砖墙不得横向剔槽。在砌体上剔槽 埋设时，应采用强度等级不小于M1疏散照明线 路采用耐火电线、电缆，在非燃烧体内穿 刚性导管暗敷时，暗敷保护层厚度不小于 30mm。
1、电线保护导管敷设 （1）一般要求 ①电线保护管遇下列情况之一时，中间
应增设接线盒或拉线盒，且接线盒或拉 线盒的位置应便于穿线和固定牢靠: 管长度每超过30m，无弯曲； 管长度每超过20m，有一个弯曲； 管长度每超过15m.有两个弯曲； 管长度每超过8m，有三个弯曲。
②垂直敷设的电气导管遇下列情况之一时， 应增设固定导线用的拉线盒，且拉线盒中 应有适当的导线余量：
③埋地敷设的黑色钢管外壁应涂刷两度沥 青漆防腐，内壁刷防锈漆。镀锌钢导管的 镀锌层损伤或剥落后也应涂刷防腐漆。
2）埋入混凝土导管的敷设 ①在埋入混凝土敷设时应沿最近的路线
敷设，并应减少弯曲。电线保护管的弯 曲半径不应小于管外径的6倍，当有二个 以上弯曲时，不应小于管外径的10倍， 弯曲处无明显褶皱或弯扁现象。 ②电线保护管应在底层钢筋绑扎完成后 方可进行，管与模板之间距离不得小于 15mm，导管上面保护层不应小于 15mm，并列敷设的配管之间间距不应 小于25mm，以使混凝土浇捣密实。
2）厚壁钢导管
①厚壁钢管的连接应采用螺纹连接或套管 焊接连接。埋设于混凝土内的导管内壁应 做防腐处理，外壁可不防腐处理。
②采用丝扣连接的，管端螺纹长度应等于 或接近于管接头长度1/2，外露丝扣宜为 2～3扣。采用套管焊接连接的，钢管对口 处应在套管中心，套管长度应为钢管直径 的1.5～3倍。焊接后应及时清除焊渣并刷 两度防锈(腐)漆进行保护。
②管卡或支吊架固定牢固，间距符合规范 规定，配管管卡之间的最大距离在每一直 线段内应一致，管卡与终端、弯头中点、 电气器具或箱盒边缘的距离应根据配管管 径大小来确定，一般宜为150～5OOmm。 支吊架应有防锈漆和面漆，且无污染。
③明配电线保护导管当只有一个弯头时， 最小弯曲半径为配管外径的4倍，当有2个 及以上的弯头时，最小弯曲半径为配管外 径的6倍。
③套接紧定式钢导管，连接套管的长度应 在管外径2～3.5倍的范围内，当管径为 Ф32mm以下时，连接套管每端的紧定螺 钉不应少于1个，当管径为Ф32mm及以 上时，连接套管每端的紧定螺钉不应少于2 个，紧定螺钉应处可视处，连接处应涂电 力复合酯或导电性防锈酯。
JDG管未加专用紧定螺栓 KBG管扣压不到位
安装工程实体质量监督主要内容
第一节 概 述 第二节 建筑电气工程质量监督 第三节 功 能 测 试 第四节 主要材料、配件的质量控制 第五节 工程质量控制资料监督要点 第六节 主要质量通病防治
第一节 概 述
1.质量监督控制点是对涉及工程使用安全和 功能等质量进行控制所设置的，须由监督 人员到现场进行监督检查的关键工序和重 要部位。
2.工程实体质量监督是指质监机构按照工程 建设强制性标准及设计文件，对施工过程 中的工程质量控制资料和工程实物质量进 行监督检查的活动。
第二节 建筑电气工程质量监督
(一)配管工程 (二)配线工程 (三)电气照明装置安装工程 (四)配电装置安装工程 (五)避雷及接地装置和等电位安装工
程
（一）配管工程 ：
（2）电气导管的连接
薄壁钢管和厚壁钢管都严禁采用直接对口 焊接的方法进行连接。
1）薄壁钢导管
①薄壁钢管当采用螺纹连接时，管端螺纹 长度应等于或接近于管接头长度1/2，其 管螺纹处不应有明显锥度，连接处管螺纹 光洁无缺损、紧密、牢固无松动，外露丝 扣宜为2～3扣。
套管丝扣漏丝过长，未防腐
②套接扣压式薄壁钢管应采用专用工具压 接连接。套接扣压式薄壁钢管当管径为 Φ25及以下时，每端扣压点不应少于2处； 当管径为Φ32及以上时，每端扣压点不应 少于3处。
3)塑料管
套管连接时，套管长度宜为管外径的1 .5～3 倍，管与管对口处应在套管中心, 埋设在墙内 或混凝土内的绝缘导管，采用中型以上的导管。
4)柔性导管
刚性导管经柔性导管与电气设备、器具连接， 柔性导管的长度在动力工程中不大于0.8m， 在照明工程中不大于1.2m。可挠金属导管或 其他柔性导管与刚性导管或电气装置、器具间 的连接采用专用接头。
泵房金属软管过长，泵房应使用防液型金属软管
(3)暗配管
1)埋地敷设导管
①埋地敷设的电线保护导管应是厚壁钢导 管或硬塑料导管，严禁使用薄壁钢导管。 埋地电线保护管的弯曲半径不应小于管外 径的10倍。
②埋地的塑料管在露出地面易受机械损伤 处应加钢管保护，保护钢管在地面上长度 不应小于500mm。
②电线保护导管弯曲半径不应小于管外径 的6倍，箱盒位置、高度正确，箱盒四周应 用M10水泥砂浆抹面固定，并凸出墙体 5mm。
预埋线管埋设过浅、破碎
(4）明配电线保护导管敷设
①明配电线保护导管应做到“横平竖直”， 排列整齐，走向合理，固定点问距应均匀、 牢固，不得使用木榫固定。非镀锌金属导 管内外壁应防腐处理且无污染。
管内导线截面为50mm2及以下，长度每 超过30m；
管内导线截面为70～95mm2，长度每超 过20m；
管内导线截面为120～240mm2 ，长度 每超过18m。
③电线保护导管与其他各种管道的最小距 离应符合国家规范有关规定。
④电气配管经过建筑物的沉降缝或伸缩缝 处，必须设置补偿装置。
⑤电气配管工程中所采用的管卡、支吊架、 配件和箱盒等黑色金属附件都应作镀锌或 涂防锈漆等防腐措施。
④明配电线保护管在室外露天场所或潮湿 场所与电气器具连接时，应用防水弯头。
③当楼板为混凝土预制板或必须在混凝土毛 地面进行配管时，管线应紧贴地面并绑扎 固定可靠，并有保护措施，配管上面的混 凝土整浇层不得小于20mm。
④进入落地式配电柜（埋地或埋入混凝土) 的电线保护管，排列应整齐，管口宜高出 配电柜基础50～80mm。
3）埋入墙体内的导管敷设
①轻质砖墙不得横向剔槽。在砌体上剔槽 埋设时，应采用强度等级不小于M1疏散照明线 路采用耐火电线、电缆，在非燃烧体内穿 刚性导管暗敷时，暗敷保护层厚度不小于 30mm。
1、电线保护导管敷设 （1）一般要求 ①电线保护管遇下列情况之一时，中间
应增设接线盒或拉线盒，且接线盒或拉 线盒的位置应便于穿线和固定牢靠: 管长度每超过30m，无弯曲； 管长度每超过20m，有一个弯曲； 管长度每超过15m.有两个弯曲； 管长度每超过8m，有三个弯曲。
②垂直敷设的电气导管遇下列情况之一时， 应增设固定导线用的拉线盒，且拉线盒中 应有适当的导线余量：
③埋地敷设的黑色钢管外壁应涂刷两度沥 青漆防腐，内壁刷防锈漆。镀锌钢导管的 镀锌层损伤或剥落后也应涂刷防腐漆。
2）埋入混凝土导管的敷设 ①在埋入混凝土敷设时应沿最近的路线
敷设，并应减少弯曲。电线保护管的弯 曲半径不应小于管外径的6倍，当有二个 以上弯曲时，不应小于管外径的10倍， 弯曲处无明显褶皱或弯扁现象。 ②电线保护管应在底层钢筋绑扎完成后 方可进行，管与模板之间距离不得小于 15mm，导管上面保护层不应小于 15mm，并列敷设的配管之间间距不应 小于25mm，以使混凝土浇捣密实。
2）厚壁钢导管
①厚壁钢管的连接应采用螺纹连接或套管 焊接连接。埋设于混凝土内的导管内壁应 做防腐处理，外壁可不防腐处理。
②采用丝扣连接的，管端螺纹长度应等于 或接近于管接头长度1/2，外露丝扣宜为 2～3扣。采用套管焊接连接的，钢管对口 处应在套管中心，套管长度应为钢管直径 的1.5～3倍。焊接后应及时清除焊渣并刷 两度防锈(腐)漆进行保护。
②管卡或支吊架固定牢固，间距符合规范 规定，配管管卡之间的最大距离在每一直 线段内应一致，管卡与终端、弯头中点、 电气器具或箱盒边缘的距离应根据配管管 径大小来确定，一般宜为150～5OOmm。 支吊架应有防锈漆和面漆，且无污染。
③明配电线保护导管当只有一个弯头时， 最小弯曲半径为配管外径的4倍，当有2个 及以上的弯头时，最小弯曲半径为配管外 径的6倍。
③套接紧定式钢导管，连接套管的长度应 在管外径2～3.5倍的范围内，当管径为 Ф32mm以下时，连接套管每端的紧定螺 钉不应少于1个，当管径为Ф32mm及以 上时，连接套管每端的紧定螺钉不应少于2 个，紧定螺钉应处可视处，连接处应涂电 力复合酯或导电性防锈酯。
JDG管未加专用紧定螺栓 KBG管扣压不到位
