飞机机翼作用
机翼的类型及作用
@17航空班@谢老头
目录
1ห้องสมุดไป่ตู้
导入
机翼的形状和位置
2
3 襟翼、副翼、扰流板
4 机翼内的油箱
导入
机翼的主要功能是产生升力，以支持飞机在空中飞行，同时也起到一 定的稳定和操纵作用。在机翼上一般装有副翼、襟翼和扰流板。操纵副翼 可使飞机滚转，收放襟翼可使机翼面积改变。机翼上还可安装发动机、起 落架和油箱等。不同用途的飞机其机翼形状、大小也各不相同。
下单翼
中单翼飞机（多用于军用目的）
上单翼
机翼上的襟翼、副翼和扰流板
一、襟翼 改变机翼的形状和大小。
机翼上的襟翼、副翼和扰流板
二、副翼 控制飞机翻滚。
机翼上的襟翼、副翼和扰流板
三、扰流板
除了副翼、襟翼以外，在机翼的上表 面还有很多活动的小翼面，这些小翼 面被称为扰流板。飞机降落时它们被 翻起以增加阻力，并且把机翼压向地 面增加机轮与地面的摩擦力。
机翼的四个部分
➢ 翼根 ➢ 前缘 ➢ 后缘 ➢ 翼尖
机翼的形状和位置
➢ 飞机的升力主要由机翼产生。为了增大 机翼的面积，早期的飞机设计师们就造 出了多层机翼的飞机。后来，由于技术 改进使飞机的飞行速度提高，从而获得 了更多的升力，飞机就不再依靠增加机 翼面积来提高升力了。
机翼的形状和位置
飞机的飞行速度与机翼产生的升力成正 比，同时阻力也产生变化。
波音747
“
在此输入标题
“谢谢观赏输！入文字 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论
人们在探索中发现，如果使机翼与机身 在水平方向上形成一定的角度，就能有效 减少飞机所受的阻力。这个角度被称为后 掠角，这种机翼叫后掠翼。后掠翼不适用 于低速度的飞机。

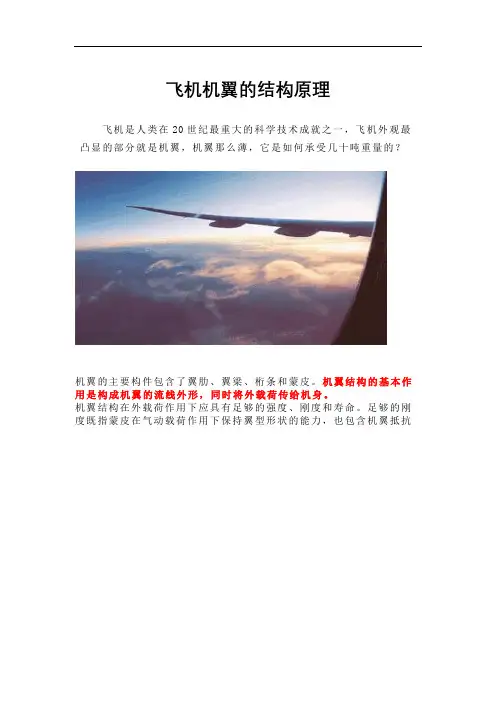

飞机机翼结构原理
飞机机翼的结构原理飞机是人类在20世纪最重大的科学技术成就之一，飞机外观最凸显的部分就是机翼，机翼那么薄，它是如何承受几十吨重量的？机翼的主要构件包含了翼肋、翼梁、桁条和蒙皮。
机翼结构的基本作用是构成机翼的流线外形，同时将外载荷传给机身。
机翼结构在外载荷作用下应具有足够的强度、刚度和寿命。
足够的刚度既指蒙皮在气动载荷作用下保持翼型形状的能力，也包含机翼抵抗扭转和弯曲变形的能力。
机翼最主要作用是产生升力，以支持飞机在空中飞行，也起一定的稳定和操纵作用。
飞机机翼设计主要是为了让机翼在空中飞行的时候，将气流切割成上下两个部分，并且让两个部分产生差异。
飞机上升主要利用的就是压力差。
机翼上下表面形状是不对称的，空气沿机翼上表面运动的距离更长，自然流速更快。
速度越快，气压越小，上下表面的压力差就提供了升力。
当飞机前进的速度越大，这个压强差，即升力也就越大，所以飞机起飞时必须高速前行。
当飞机需要下降时，它只要减小前行的速度，其升力自然会变小。
飞机机翼是如何承受大重量的？在给定机翼自身重量的前提下，能够安全地承受使用载荷(设计中会放大为设计载荷)，靠的是结构材料的正确选择、结构部件的合理布置以及结构尺寸的精心设计分析与优化。
①机翼材料的选择机翼的蒙皮倾向采用复合材料，承重结构依然采用金属材料。
碳纤维复合材料的特性是重量轻承重大，非常适合用在飞机机翼上。
②机翼结构部件合理布置及尺寸优化飞机机翼之所以能够承载大部分的重量，主要承重结构就是机翼翼盒，它由非常轻便结实的碳纤维材料构成，内部由成百上千根骨架组成。
所以我们别看飞机的机翼那么薄，其实内部结构和承重是非常厉害的。
在设计初始，设计人员就会将机翼的重量和整个飞机将会承载的最大重量加入设计和计算中，根据整个最大重量来进行整个机翼的设计和优化。
任何一架新型飞机在投入市场之前，都会进行无数次的测试。
飞机机翼上下摆动在这里小科也告诉大家一个小知识，大部分民航飞机的油箱都位于机翼的位置，很多人可能会好奇，飞机那么庞大、空间那么多，为什么非要把油箱装在机翼上呢？其实，飞机看起来非常庞大，但是大部分空间都是预留给乘客和机载设备的，真正留给油箱的空间很少，但是机翼部分却成为了装油的好地方，因为机翼承重能力足、空间大，并且在机翼处装油还有助于飞机飞行时的平稳。
飞机与空气动力学简介
飞行的主要组成部分及功能：大多数飞机都由机翼、机身、尾翼、起落装置和动力装置五个主要部分组成 ： １． 机翼—机翼的主要功用是产生升力，以支持飞机在空中飞行，同时也起到一定的稳定和操作作用。
在机翼上一般安装有副翼和襟翼，操纵副翼可使飞机滚转，放下襟翼可使升力增大。
不同用途的飞机其机翼形状、大小也各有不同。
２． 机身—机身的主要功用是装载乘员、旅客、武器、货物和各种设备，将飞机的其他部件如：机翼、尾翼及发动机等连接成一个整体。
３． 尾翼—尾翼包括水平尾翼和垂直尾翼。
水平尾翼由固定的水平安定面和可动的升降舵组成，垂直尾翼包括固定的垂直安定面和可动的方向舵。
尾翼的作用是操纵飞机俯仰和偏转，保证飞机能平稳飞行。
４．起落装置—飞机的起落架大都由减震支柱和机轮组成，作用是起飞、着陆滑跑，地面滑行和停放时支撑飞机。
５．动力装置—动力装置主要用来产生拉力和推力，使飞机前进。
飞机的升力和阻力 飞机是重于空气的飞行器，当飞机飞行在空中，就会产生作用于飞机的空气动力，飞机就是靠空气动力升空飞行的。
在了解飞机升力和阻力的产生之前，我们还要认识空气流动的特性，即空气流动的基本规律。
流动的空气就是气流，一种流体，这里我们要引用两个流体定理：连续性定理和伯努利定理流体的连续性定理：当流体连续不断而稳定地流过一个粗细不等的管道时，由于管道中任何一部分的流体都不能中断或挤压起来，因此在同一时间内，流进任一切面的流体的质量和从另一切面流出的流体质量是相等的。
连续性定理阐述了流体在流动中流速和管道切面之间的关系。
流体在流动中，不仅流速和管道切面相互联系，而且流速和压力之间也相互联系。
伯努利定理就是要阐述流体流动在流动中流速和压力之间的关系。
伯努利定理基本内容：流体在一个管道中流动时，流速大的地方压力小，流速小的地方压力大。
飞机的升力绝大部分是由机翼产生，尾翼通常产生负升力，飞机其他部分产生的升力很小，一般不考虑。
空气流到机翼前缘，分成上、下两股气流，分别沿机翼上、下表面流过，在机翼后缘重新汇合向后流去。
机翼的作用
机翼的作用机翼是飞机的重要组成部分，在飞机的飞行中起着至关重要的作用。
机翼的作用主要有以下几个方面。
首先，机翼能够产生升力。
升力是机翼的主要功能，可以克服重力，使得飞机能够在空中飞行。
机翼的上表面凸起，下表面相对平缓。
当飞机飞行时，空气流经机翼，由于机翼上表面的凸起，空气在上表面流速较快，形成了低压区域；而在下表面流速较慢，形成了高压区域。
这种气压差使得机翼产生升力，将飞机向上提升。
其次，机翼能够产生阻力。
阻力是机翼的不良效应之一，但也是必不可少的。
阻力使飞机受到空气的阻碍，随着飞行速度的增加，阻力也会增大。
机翼需要通过调节机翼形状来减少阻力，提高飞行速度和效率。
此外，机翼上的襟翼和缝翼等功能部件也能通过改变机翼的形状来调节阻力，以适应不同飞行阶段的需求。
再次，机翼能够提供平衡和稳定性。
机翼的设计不仅要考虑到产生升力和减小阻力，还要考虑到飞机的平衡和稳定性。
机翼要根据飞机的重心位置和飞行状态来设计，以保持飞机的平衡。
此外，机翼上的副翼和方向舵等功能部件也能通过改变机翼的升力分布来调节飞机的稳定性，保证飞机的姿态控制。
最后，机翼还可以作为存储和安装其他设备的载荷平台。
机翼上可以安装燃油箱、襟翼、制动器、动力装置等功能部件，以满足飞机在不同场景下的需求。
同时，机翼的结构设计也要考虑到载荷的分布和传递，以确保飞机在飞行过程中的结构安全和稳定。
总之，机翼在飞机的飞行中起着至关重要的作用。
机翼能够产生升力，使飞机得以在空中飞行；同时也产生阻力，需要通过调节机翼形状来减少阻力，提高飞行效率。
机翼还能提供平衡和稳定性，保证飞机的姿态控制；同时作为载荷平台，安装其他设备，满足不同场景下的需求。
机翼的作用不仅关系到飞机的飞行性能和安全，也对飞机的设计和制造提出了要求。
飞机结构详细讲解
起落架的布置形式是指飞机起落架支柱(支点)的数目和其相对于飞机重心的布置特点。目前，飞机上通常采用四种起落架形式：
后三点式：这种起落架有一个尾支柱和两个主起落架。并且飞机的重心在主起落架之后。后三点式起落架多用于低速飞机上。
前三点式：这种起落架有一个前支柱和两个主起落架。并且飞机的重心在主起落架之前。前三点式起落架目前广泛应用于高速飞机上。
现代超音速战斗机根据跨音速飞行的阻力特点，首先采用了跨音速面积律，即安装机翼部位的机身截面适当缩小，形成蜂腰机身；其次它的机头往往做得很尖，或者在头部用空速管作为激波杆，远远地伸出在迎面气流之中。这也有助于削弱激波的强度，减小波阻；第三是随着速度的不断增长，飞机机身的“长细比”不断增大，即用细而长的旋转体作机身。现代超音速飞机机身的长细比已超过10。所谓长细比即是机身长度与机身剖面的最大直径的比值，这一比值越大，则机身越细越长。而且随着速度的提高，飞机机身相对于机翼尺寸也越来越大。
根梢比：根梢比是翼根弦长b0与翼尖弦长b1的比值，一般用η表示，η＝b0b1。
相对厚度：相对厚度是机翼翼型的最大厚度与翼弦b的比值。
除此之外，机翼在安装时还可能带有上反角或者下反角。
上反角是指机翼基准面和水平面的夹角，当机翼有扭转时，则是指扭转轴和水平面的夹角。当上反角为负时，就变成了下反角(Cathedral angle)。
支柱式起落架的缺点是：活塞杆不但承受轴向力，而且承受弯矩，因而容易磨损及出现卡滞现象，使减震器的密封性能变差，不能采用较大的初压力。
摇臂式起落架
摇臂式起落架的主要特点是：机轮通过可转动的摇臂与减震器的活塞杆相连。减震器亦可以兼作承力支柱。这种形式的活塞只承受轴向力，不承受弯矩，因而密封性能好，可增大减震器的初压力以减小减霞器的尺寸，克服了支柱式的缺点，在现代飞机上得到了广泛的应用。摇臂式起落架的缺点是构造较复杂，接头受力较大，因此它在使用过程中的磨损亦较大。
空客A320飞行手册---飞行的主要组成部分及功用
飞行的主要组成部分及功用**到目前为止，除了少数特殊形式的飞机外，大多数飞机都由机翼、机身、尾翼、起落装置和动力装置五个主要部分组成1. 机翼——机翼的主要功用是产生升力，以支持飞机在空中飞行，同时也起到一定的稳定和操作作用。
在机翼上一般安装有副翼和襟翼，操纵副翼可使飞机滚转，放下襟翼可使升力增大。
机翼上还可安装发动机、起落架和油箱等。
不同用途的飞机其机翼形状、大小也各有不同。
2. 机身——机身的主要功用是装载乘员、旅客、武器、货物和各种设备，将飞机的其他部件如：机翼、尾翼及发动机等连接成一个整体。
3. 尾翼——尾翼包括水平尾翼和垂直尾翼。
水平尾翼由固定的水平安定面和可动的升降舵组成，有的高速飞机将水平安定面和升降舵合为一体成为全动平尾。
垂直尾翼包括固定的垂直安定面和可动的方向舵。
尾翼的作用是操纵飞机俯仰和偏转，保证飞机能平稳飞行。
4.起落装置——飞机的起落架大都由减震支柱和机轮组成，作用是起飞、着陆滑跑，地面滑行和停放时支掌飞机。
5.动力装置——动力装置主要用来产生拉力和推力，使飞机前进。
其次还可为飞机上的其他用电设备提供电源等。
现在飞机动力装置应用较广泛的有：航空活塞式发动机加螺旋桨推进器、涡轮喷气发动机、涡轮螺旋桨发动机和涡轮风扇发动机。
除了发动机本身，动力装置还包括一系列保证发动机正常工作的系统。
*飞机上除了这五个主要部分外，根据飞机操作和执行任务的需要，还装有各种仪表、通讯设备、领航设备、安全设备等其他设备。
二、飞机的升力和阻力**飞机是重于空气的飞行器，当飞机飞行在空中，就会产生作用于飞机的空气动力，飞机就是靠空气动力升空飞行的。
在了解飞机升力和阻力的产生之前，我们还要认识空气流动的特性，即空气流动的基本规律。
流动的空气就是气流，一种流体，这里我们要引用两个流体定理：连续性定理和伯努利定理流体的连续性定理：当流体连续不断而稳定地流过一个粗细不等的管道时，由于管道中任何一部分的流体都不能中断或挤压起来，因此在同一时间内，流进任一切面的流体的质量和从另一切面流出的流体质量是相等的。
机翼原理
飞机机翼原理机翼各翼面的位置图图片说明：上图为机翼各翼面的位置图，民航飞机的机翼各翼面位置一般类似。
机翼上各操纵面是左右对称分布，部分由于图片受限未标出机翼的基本概念机翼的主要功用是产生升力，以支持飞机在空中飞行；同时也起一定的稳定和操纵作用。
是飞机必不可少的部件，在机翼上一般安装有飞机的主操作舵面：副翼，还有辅助操纵机构襟翼、缝翼等。
另外，机翼上还可安装发动机、起落架等飞机设备，机翼的主要内部空间经密封后，作为存储燃油的油箱之用。
相关名词解释：翼型：飞机机翼具有独特的剖面，其横断面（横向剖面）的形状称为翼型，称为翼型前缘：翼型最前面的一点。
后缘：翼型最后面的一点。
翼弦：前缘与后缘的连线。
弦长：前后缘的距离称为弦长。
如果机翼平面形状不是长方形，一般在参数计算时采用制造商指定位置的弦长或平均弦长迎角(Angle of attack) ：机翼的前进方向(相当与气流的方向)和翼弦(与机身轴线不同)的夹角叫迎角，也称为攻角，它是确定机翼在气流中姿态的基准。
翼展：飞机机翼左右翼尖间的直线距离。
展弦比：机翼的翼展与弦长之比值。
用以表现机翼相对的展张程度。
上（下）反角：机翼装在机身上的角度，即机翼与水平面所成的角度。
从机头沿飞机纵轴向后看，两侧机翼翼尖向上翘的角度。
同理，向下垂时的角度就叫下反角。
上（中、下）单翼：目前大型民航飞机都是单翼机，根据机翼安装在机身上的部位把飞机分为上（中、下）单翼飞机也有称作高、中、低单翼。
机翼安装在机身上部（背部）为上单翼；机翼安装在机身中部的为中单翼，机翼安装在机身下部（腹部）为下单翼。
上单翼的飞机一般为运输机与水上飞机，由于高度问题，此时起落架等装置一般就不安装在机翼上，而改在机身上，使用上单翼的飞机一般采用下反角的安装。
中单翼因翼梁与机身难以协调，几乎只存在理论上；下单翼的飞机是目前民航飞机常见的类型，由于离地面近，便于安装起落架，进行维护工作，使用下单翼的飞机一般采用上反角的安装。
飞机机翼各部分图解及专业术语
机翼各翼面的位置图图片说明：上图为机翼各翼面的位置图，民航飞机的机翼各翼面位置一般类似。
机翼上各操纵面是左右对称分布，部分由于图片受限未标出机翼的基本概念机翼的主要功用是产生升力，以支持飞机在空中飞行；同时也起一定的稳定和操纵作用。
是飞机必不可少的部件，在机翼上一般安装有飞机的主操作舵面：副翼，还有辅助操纵机构襟翼、缝翼等。
另外，机翼上还可安装发动机、起落架等飞机设备，机翼的主要内部空间经密封后，作为存储燃油的油箱之用。
相关名词解释：1 翼型：飞机机翼具有独特的剖面，其横断面（横向剖面）的形状称为翼型，称为翼型2 前缘：翼型最前面的一点。
3 后缘：翼型最后面的一点。
4 翼弦：前缘与后缘的连线。
5 弦长：前后缘的距离称为弦长。
如果机翼平面形状不是长方形，一般在参数计算时采用制造商指定位置的弦长或平均弦长6 迎角(Angle of attack) ：机翼的前进方向(相当与气流的方向)和翼弦(与机身轴线不同)的夹角叫迎角，也称为攻角，它是确定机翼在气流中姿态的基准。
7 翼展：飞机机翼左右翼尖间的直线距离。
8 展弦比：机翼的翼展与弦长之比值。
用以表现机翼相对的展张程度。
9上（下）反角：机翼装在机身上的角度，即机翼与水平面所成的角度。
从机头沿飞机纵轴向后看，两侧机翼翼尖向上翘的角度。
同理，向下垂时的角度就叫下反角。
10 上（中、下）单翼：目前大型民航飞机都是单翼机，根据机翼安装在机身上的部位把飞机分为上（中、下）单翼飞机也有称作高、中、低单翼。
11 机翼安装在机身上部（背部）为上单翼；机翼安装在机身中部的为中单翼，机翼安装在机身下部（腹部）为下单翼。
上单翼的飞机一般为运输机与水上飞机，由于高度问题，此时起落架等装置一般就不安装在机翼上，而改在机身上，使用上单翼的飞机一般采用下反角的安装。
中单翼因翼梁与机身难以协调，几乎只存在理论上；下单翼的飞机是目前民航飞机常见的类型，由于离地面近，便于安装起落架，进行维护工作，使用下单翼的飞机一般采用上反角的安装。
飞机机翼的作用
飞机机翼的作用飞机机翼是飞机的重要部件之一，起到了至关重要的作用。
它不仅可以提供飞机的升力，还能改善飞行的稳定性和操纵性。
下面我将详细介绍飞机机翼的作用。
首先，飞机机翼能够产生升力。
升力是使飞机能够抵抗重力并保持在空中飞行的力量。
机翼设计得弯曲上推，使得空气在机翼上方流速增快，下推，使得流速减小。
这种流动速度改变会导致上下方向的压力差异，使得飞机产生向上的力量，即升力。
机翼的横截面形状，如翼型和翼展，对升力的大小和性能有重要影响。
通过合理设计机翼，可以使飞机能够在不同速度和高度下保持升力，实现稳定的飞行。
其次，飞机机翼可以改善飞行的稳定性。
在飞行过程中，飞机会受到各种外部因素的影响，如气流、气象条件等。
机翼的设计可以使得飞机保持稳定的飞行状态，减少飞行时的颠簸和摇晃。
飞机机翼有一个重要的特性叫做抗扰性，即在受到外界干扰时能够迅速恢复稳定状态的能力。
通过合理的机翼设计，可以提高飞机的抗扰性，使得其在恶劣的飞行环境下依然能够保持平稳的飞行。
此外，飞机机翼还能够影响飞机的操纵性。
机翼是飞机的主要控制面之一，可以通过操纵机翼来改变飞机的姿态和方向。
通过扰动机翼的形状和角度，飞行员可以使得飞机上升、下降、转弯和翻滚等。
机翼的形状和结构，如翼翼尖状态和后掠角，对飞机的操纵性能有重要影响。
合理的机翼设计可以使得飞行员更加容易控制飞机，提高飞机的操纵性能。
总之，飞机机翼是飞机的重要部分，具有多重作用。
它不仅能够产生升力，使得飞机保持在空中飞行，还能够改善飞行的稳定性和操纵性。
合理的机翼设计可以提高飞机的性能和安全性，使得飞机能够在各种复杂的环境下保持稳定的飞行状态。
因此，对于飞机来说，机翼的重要性不可忽视。
飞机结构讲解介绍
螺旋桨特性
• 现代商用飞机的螺旋桨多由碳纤维复合材料制成，重量轻， 强度高。 • 现代螺旋桨飞机多采用桨叶角可调的变距螺旋桨，可根据 飞行状况自动调整桨叶角，提高螺旋桨的工作效率。 • 螺旋桨有2、3、4、5、6和8叶等形式。不同的桨叶数， 在发动机同一转速下所产生的拉力及其噪声和振动也不相 同。 • 当发动机转速一定时，4叶螺旋桨必须转得比6叶的更快才 能达到相同的拉力。所以6叶螺旋桨飞机可以比4叶螺旋桨 飞机飞得更快，噪声也较小。 • 当飞行速度提高到600km/h以上时，螺旋桨的效率就会明 显下降。在700km/h左右，如果飞行速度再提高，飞行中 产生的激波阻力是螺旋桨飞机无法克服的。
涡桨发动机VS涡扇发动机
• 涡轮螺旋桨发动机在低速下效率要高于涡轮风扇 发动机，在800公里以下，涡桨飞机在燃油上的 优势是相当明显的；
• 涡桨发动机的振动和噪声比涡扇发动机大， Q400噪声和振动抑制系统，从源头上减小 了噪声和振动 ；
• 涡桨发动机的价格和维修费都较低。
螺旋桨
SAAB的6叶螺旋桨 MA 60的4叶螺旋桨
主承力框
壁板
前梁
根肋
后梁
（二） 机身
机身的主要功用是装载乘员、旅客、武器、货物和各种设备；还可将飞 机的其它部件如尾翼、机翼及发动机等连接成一个整体。
•
前机身典型结构
中机身典型结构
框
长桁 蒙皮
地板纵梁 应急出口 地板横梁
中后机身典型结构
后机身及尾翼典型结构
（三） 尾翼
• 尾翼包括水平尾翼和垂直尾翼。水平 尾翼由固定的水平定面和可动的升降舵组 成。垂直尾翼则包括固定的垂直安定面和 可动的方向舵。尾翼的主要功用是用来操 纵飞机俯仰和偏转，并保证飞机能平稳地 飞行。
飞行必备知识：详解飞机机翼原理与功能图文
机翼各翼面的位置图图片说明：上图为机翼各翼面的位置图，民航飞机的机翼各翼面位置一般类似。
机翼上各操纵面是左右对称分布，部分由于图片受限未标出机翼的基本概念机翼的主要功用是产生升力，以支持飞机在空中飞行；同时也起一定的稳定和操纵作用。
是飞机必不可少的部件，在机翼上一般安装有飞机的主操作舵面：副翼，还有辅助操纵机构襟翼、缝翼等。
另外，机翼上还可安装发动机、起落架等飞机设备，机翼的主要内部空间经密封后，作为存储燃油的油箱之用。
相关名词解释：翼型：飞机机翼具有独特的剖面，其横断面（横向剖面）的形状称为翼型，称为翼型前缘：翼型最前面的一点。
后缘：翼型最后面的一点。
翼弦：前缘与后缘的连线。
弦长：前后缘的距离称为弦长。
如果机翼平面形状不是长方形，一般在参数计算时采用制造商指定位置的弦长或平均弦长迎角(Angleofattack)：机翼的前进方向(相当与气流的方向)和翼弦(与机身轴线不同)的夹角叫迎角，也称为攻角，它是确定机翼在气流中姿态的基准。
翼展：飞机机翼左右翼尖间的直线距离。
展弦比：机翼的翼展与弦长之比值。
用以表现机翼相对的展张程度。
上（下）反角：机翼装在机身上的角度，即机翼与水平面所成的角度。
从机头沿飞机纵轴向后看，两侧机翼翼尖向上翘的角度。
同理，向下垂时的角度就叫下反角。
上（中、下）单翼：目前大型民航飞机都是单翼机，根据机翼安装在机身上的部位把飞机分为上（中、下）单翼飞机也有称作高、中、低单翼。
机翼安装在机身上部（背部）为上单翼；机翼安装在机身中部的为中单翼，机翼安装在机身下部（腹部）为下单翼。
上单翼的飞机一般为运输机与水上飞机，由于高度问题，此时起落架等装置一般就不安装在机翼上，而改在机身上，使用上单翼的飞机一般采用下反角的安装。
中单翼因翼梁与机身难以协调，几乎只存在理论上；下单翼的飞机是目前民航飞机常见的类型，由于离地面近，便于安装起落架，进行维护工作，使用下单翼的飞机一般采用上反角的安装。
机翼在使飞机升空飞行中的重要作用飞机在飞行过程中受到四种作用力：升力----由机翼产生的向上作用力重力----与升力相反的向下作用力，由飞机及其运载的人员、货物、设备的重量产生推力----由发动机产生的向前作用力阻力----由空气阻力产生的向后作用力，能使飞机减速。
机翼
机翼科技名词定义中文名称：机翼英文名称：wing定义：飞机上用来产生升力的主铱件。
所属学科：航空科技（一级学科）；航空器（二级学科）本内容由全国科学技术名词审定委员会审定公布机翼是飞机的重要部件之一，安装在机身上。
其最主要作用是产生升力，同时也可以在机翼内布置弹药仓和油箱，在飞行中可以收藏起落架。
另外，在机翼上还安装有改善起飞和着陆性能的襟翼和用于飞机横向操纵的副翼，有的还在机翼前缘装有缝翼等增加升力的装置。
目录编辑本段机翼弦后掠角等）、上反角、翼剖面形状(翼型)等（图2a）。
常用基本翼型有低速翼型、尖峰翼型、超临界翼型和前缘较尖锐的超音速翼型。
此外还有以下一些重要的相对参数：①展弦比：机翼翼展与平均弦长（机翼面积被翼展除）之比；②梢根比：机翼翼梢弦长与翼根弦长之比；③翼型相对厚度：翼型最大厚度与弦长之比。
这些参数对机翼的空气动力特性、机翼受载和结构重量都有重要影响。
飞机的机翼按照俯视平面形状的不同，可划分为三种基本机翼。
平直翼机翼的1/4弦线后掠角大约在20°以下。
平直翼多用在亚音速飞机和部分超音速歼击机上。
在亚音速飞机上，展弦比为8～12左右,相对厚度为0.15～0.18。
在超音速飞机上,展弦比为3～4,相对厚度为0.03～0.04左右。
后掠翼机翼1/4弦线后掠角多在25°以上。
用于高亚音速飞机和超音速飞机。
高亚音速飞机后掠翼的常用参数范围是：后掠角30°～35°，展弦比6～8，相对厚度约 0.10，梢根比0.25～0.3。
对于超音速飞机，后掠角超过35°，展弦比3～4，相对厚度0.06～0.08，梢根比小于0.3。
三角翼机翼前缘后掠角约60°，后缘基本无后掠，俯视投影呈三角形状。
展弦比约为 2，相对厚度0.03～0.05。
多用于超音速飞机，尤以无尾飞机采用最多。
改善机翼气动特性的措施超音速飞机常用的后掠和三角形薄机翼存在低速大迎角特性不好的缺点。
飞机机翼各部分图解及专业术语
机翼各翼面的位置图图片说明：上图为机翼各翼面的位置图，民航飞机的机翼各翼面位置一般类似。
机翼上各操纵面是左右对称分布，部分由于图片受限未标出机翼的基本概念机翼的主要功用是产生升力，以支持飞机在空中飞行；同时也起一定的稳定和操纵作用。
是飞机必不可少的部件，在机翼上一般安装有飞机的主操作舵面：副翼，还有辅助操纵机构襟翼、缝翼等。
另外，机翼上还可安装发动机、起落架等飞机设备，机翼的主要内部空间经密封后，作为存储燃油的油箱之用。
相关名词解释：1 翼型：飞机机翼具有独特的剖面，其横断面（横向剖面）的形状称为翼型，称为翼型2 前缘：翼型最前面的一点。
3 后缘：翼型最后面的一点。
4 翼弦：前缘与后缘的连线。
5 弦长：前后缘的距离称为弦长。
如果机翼平面形状不是长方形，一般在参数计算时采用制造商指定位置的弦长或平均弦长6 迎角(Angle of attack) ：机翼的前进方向(相当与气流的方向)和翼弦(与机身轴线不同)的夹角叫迎角，也称为攻角，它是确定机翼在气流中姿态的基准。
7 翼展：飞机机翼左右翼尖间的直线距离。
8 展弦比：机翼的翼展与弦长之比值。
用以表现机翼相对的展张程度。
9上（下）反角：机翼装在机身上的角度，即机翼与水平面所成的角度。
从机头沿飞机纵轴向后看，两侧机翼翼尖向上翘的角度。
同理，向下垂时的角度就叫下反角。
10 上（中、下）单翼：目前大型民航飞机都是单翼机，根据机翼安装在机身上的部位把飞机分为上（中、下）单翼飞机也有称作高、中、低单翼。
11 机翼安装在机身上部（背部）为上单翼；机翼安装在机身中部的为中单翼，机翼安装在机身下部（腹部）为下单翼。
上单翼的飞机一般为运输机与水上飞机，由于高度问题，此时起落架等装置一般就不安装在机翼上，而改在机身上，使用上单翼的飞机一般采用下反角的安装。
中单翼因翼梁与机身难以协调，几乎只存在理论上；下单翼的飞机是目前民航飞机常见的类型，由于离地面近，便于安装起落架，进行维护工作，使用下单翼的飞机一般采用上反角的安装。
飞制重点
1.1机翼的组成、典型结构形式及特点。
作用：机翼是飞机产生升力和滚转操纵力矩的主要部件，同时也是现代飞机存储燃油的地方。
机翼作为飞机的主要气动面，是主要的承受气动载荷部件，其结构高度低，承载大。
组成：机翼一般由机翼主盒、襟翼、扰流片、副翼、前缘襟翼、发动机吊挂等部分组成。
基本元件：机翼蒙皮、机翼桁条、翼梁、纵墙、翼肋典型结构形式（1）蒙皮骨架式（薄壁结构）1）梁式结构优点：1.梁间跨度大，便于利用内部容积；2.蒙皮上开口方便，对结构承弯能力影响较小；3.机翼、机身，对接点少，连接简单。
缺点：蒙皮承弯作用利用不充分；蒙皮失稳后易出现皱纹，增大阻力；生存性比其他承弯材料分散性大的结构形式低。
2）单块式结构优点：蒙皮在气动载荷作用下变形较小；材料向剖面外缘分散；抗弯、抗扭强度及刚度均有所提高，安全可靠性比梁式结构好。
缺点：结构比较复杂。
大开口后，需加强周围结构以补偿承弯能力。
与机身连接时，接头必须沿周边分布，结合点多，连接复杂。
为了充分发挥单块式结构的受力特性，左、右翼面最好连成整体贯穿机身。
3）多墙式结构优点：抗弯材料分散在剖面上下缘，有较高的结构效率；局部刚度及总体刚度大；受力高度分散（多墙抗剪、蒙皮分散受弯及多闭室承扭）破损安全性好，生存性高。
缺点：不宜大开口；与机身连接点多。
（2）整体壁板式（厚壁式）整体壁板结构的特点：1.蒙皮容易实现变厚度，加强筋可以合理布置，蒙皮材料离翼剖面中心最远，受力效果好，强度、刚度较大；2.构造简单、质量轻；3.铆缝少，表面光滑，气动外形好；4.零件少，装配协调容易。
5.整体壁板结构除了用金属材料制造以外，用复合材料制造也有很大的发展前景。
（3）夹层结构1）夹层盒结构2）夹层板结构特点：采用夹层板作为原件1.2机身的组成、典型结构形式及特点。
组成：（1）蒙皮（2）纵向骨架（3）横向骨架典型结构形式：（1）桁架式结构特点：一般为静定结构，故结构生存性差，空间利用困难，目前仅在小型或者轻型飞机上使用。
机翼的类型及作用
运7飞机（上单翼）
中单翼
空客A380飞机（下 单翼）
请思考：看图片中的机翼，哪个部分是襟翼？
解决问题：红色箭头所指的地方是襟翼，你答对了吗？
为什么要设置襟翼呢？
我们知道飞机在起飞和降落的时候飞行速度都不能太大，否 则很容易冲出跑道，造成事故。科飞机起飞时如果速度上不去， 升力不足，就不能飞离地面，这是一对矛盾。为解决这对矛盾， 设计师在襟翼的后部内侧紧邻副翼的位置上添置了一对或几对可 以活动的翼面——襟翼。
同在机翼后缘的副翼和襟翼
扰流板
除了副翼、襟翼外，在机翼的上表面还有很多活动 的小翼面，这些小翼面被称为扰流板。
扰流板的作用
飞机降落时它们被翻起以增加阻力，并且把机翼压向地面增加 机轮与地面的摩擦力。
机翼上的襟翼、副翼和扰流板
微课学习：机翼内的油箱
思考 1.油箱安装在飞机 的哪个部位？这样 设计的好处在哪里？
襟翼的介绍
襟翼是飞机的一种增升装置，被对称地安装在两侧机翼上。襟 翼装在机翼后缘（有的也在前缘），可向下偏转、向后（前）滑动， 其基本作用是在飞行中增加升力。
襟翼打开向下弯曲后，改变了机翼下表面的弯曲程度，使机翼 下方的空气流动受阻，流速变慢，同时，襟翼打开也使机翼面积变 大，这两种因素同时作用的结果使升力增大。当然，襟翼打开时阻 力也会增大。
归纳规律 简述副翼的作用
知识迁移 简述襟翼的作用和扰流板的作用
襟翼的作用
当飞机起飞时，襟翼伸出的角度较小，主要起到增加升力的作 用，缩短飞机在地面滑跑的距离；飞机起飞后及时收好襟翼，飞机 阻力减小，速度提高，就能自由地在空中翱翔了。
飞机就降落时，襟翼伸出的角度较大，可以使飞机的升力和阻 力同时增大，以利于降低着陆速度，缩短陆地滑跑的距离。
纸飞机飞行原理
纸飞机飞行原理
纸飞机的飞行原理是由于空气动力学的作用。
当我们将纸折叠成特定的形状时，可以通过改变折痕的角度、翼面的宽度和长度以及尾翼的位置等来调整飞机的飞行性能。
首先，纸飞机的机翼起到了产生升力的作用。
升力是由于空气在机翼的上下表面之间产生的不平衡压力而产生的。
在飞行时，快速移动的飞机机翼上的空气速度增加，而机翼下面的空气速度相对较慢。
根据伯努利定律，这将导致上表面的气压下降，下表面的气压增加，从而产生向上的升力。
其次，纸飞机的尾翼起到了稳定飞行的作用。
尾翼通常由水平稳定翼和垂直方向的方向舵组成。
水平稳定翼可以帮助保持飞机的平衡，避免飞机在空中失去平衡。
方向舵则可以控制飞机的转弯和改变飞行方向。
最后，纸飞机的重心位置也非常重要。
重心是指飞机整体的质心位置。
如果重心过于靠前或过于靠后，飞机将失去平衡并无法正常飞行。
因此，在折叠纸飞机时，需要确保重心位于稳定的位置，以实现稳定的飞行。
纸飞机飞行时还可能受到其他因素的影响，如空气流动的变化、飞机的质量和飞行速度等。
因此，调整飞机的设计和飞行参数是实现更远、更稳定飞行的关键。
通过不断尝试和优化设计，我们可以制作出更适合不同需求的纸飞机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产生升力用的,
此外还有水平尾翼,控制飞机俯仰方向运动,
垂直尾翼,和副翼配合控制飞机转向
副翼,在机翼后缘,用来控制飞机的左右倾斜和滚转.
襟翼,飞机起落时打开用来增加升力.
前缘缝翼,同襟翼配合可以改变机翼弯度,用来改善飞机的机动性.回
机翼
机翼是飞机的重要部件之一，安装在机身上。
其最主要作用是产生升力，同时也可以在机翼内布置弹药仓和油箱，在飞行中可以收藏起落架。
另外，在机翼上还安装有改善起飞和着陆性能的襟翼和用于飞机横向操纵的副翼，有的还在机翼前缘装有缝翼等增加升力的装置。
由于飞机是在空中飞行的，因此和一般的运输工具和机械相比，就有很大的不同。
飞机的各个组成部分要求在能够满足结构强度和刚度的情况下尽可能轻，机翼自然也不例外，加之机翼是产生升力的主要部件，而且许多飞机的发动机也安装在机翼上或机翼下，因此所承受的载荷就更大，这就需要机翼有很好的结构强度以承受这巨大的载荷，同时也要有很大的刚度保证机翼在巨大载荷的作用下不会过分变形。
机翼的基本受力构件包括纵向骨架、横向骨架、蒙皮和接头。
其中接头的作用是将机翼上的载荷传递到机身上，而有些飞机整个就是一个大的飞翼（如美国的B －2隐形轰炸机），则根本就没有接头。
以下是典型的梁式机翼的结构。
一、纵向骨架机翼的纵向骨架由翼梁、纵樯和桁条等组成，所谓纵向是指沿翼展方向，它们都是沿翼展方向布置的。
* 翼梁是最主要的纵向构件，它承受全部或大部分弯矩和剪力。
翼梁一般由凸缘、腹板和支柱构成（如图所示）。
凸缘通常由锻造铝合金或高强度合金钢制成，腹板用硬铝合金板材制成，与上下凸缘用螺钉或铆钉相连接。
凸缘和腹板组成工字型梁，承受由外载荷转化而成的弯矩和剪力。
* 纵樯与翼梁十分相像，二者的区别在于纵樯的凸缘很弱并且不与机身相连，其长度有时仅为翼展的一部分。
纵樯通常布置在机翼的前后缘部分，与上下蒙皮相连，形成封闭盒段，承受扭矩。
靠后缘的纵樯还可以悬挂襟翼和副翼。
* 桁条是用铝合金挤压或板材弯制而成，铆接在蒙皮内表面，支持蒙皮以提高其承载能力，并共同将气动力分布载荷传给翼肋。
二、横向骨架机翼的横向骨架主要是指翼肋，而翼肋又包括普通翼肋和加强翼肋，横向是指垂直于翼展的方向，它们的安装方向一般都垂直于机翼前缘。
* 普通翼肋的作用是将纵向骨架和蒙皮连成一体，把由蒙皮和桁条传来的空气动力载荷传递给翼梁，并保持翼剖面的形状。
* 加强翼肋就是承受有集中载荷的翼肋。
随着现代航空技术的进步，新的飞行动力理论的应用，飞机机身的外形也呈现千姿百态，变化多端，如隐身战斗机所使用的机翼和机身融为一体的翼身融合体；除去机身和尾翼的飞翼；除去机翼的升力体机身；以汽车作为机身的汽车飞机等等。
三、蒙皮蒙皮是包围在机翼骨架外的维形构件，用粘接剂或铆钉固定于骨架上，形成机翼的气动力外形。
蒙皮除了形成和维持机翼的气动外形之外，还能够承受局部气动力。
早期低速飞机的蒙皮是布质的，而如今飞机的蒙皮多是用硬铝板材制成的金属蒙皮。
* 按机翼的数量分类：可分为单翼机、双翼机、多翼机等；
* 按机翼的平面形状分类：可分为平直翼、后掠翼、前掠翼、三角翼等等；
* 按机翼的构造形式分类：可分为构架式、梁式、壁板式、整体式等等。
此外，机翼的剖面形状也是多种多样，随着生产技术以及流体力学的发展，从早期的平直矩形机翼剖面到后来的流线形剖面、菱形剖面，机翼的升力性能越来越好，相反受到的空气阻力越来越小，也就是说机翼的升力系数越来越大，相同面积的机翼所产生的升力就越来越大。
尽管机翼的外形五花八门、多种多样，然而，不论采用什么样的形状，设计者都必须使飞机具有良好的气动外形，并且使结构重量尽可能的轻。
所谓良好的气动外形，是指升力大、阻力小、稳定操纵性好。
以下是用来衡量机翼气动外形的主要几何参数
翼展：翼展是指机翼左右翼尖之间的长度，一般用l表示。
翼弦：翼弦是指机翼沿机身方向的弦长。
除了矩形机翼外，机翼不同地方的翼弦是不一样的，有翼根弦长b0、翼尖弦长b1。
一般常用的弦长参数为平均几何弦长bav，其计算方法为：bav＝（b0＋b1）/2。
展弦比：翼展l和平均几何弦长bav的比值叫做展弦比，用λ表示，其计算公式可表示为：λ＝l/ bav。
同时，展弦比也可以表示为翼展的平方于机翼面积的比值。
展弦比越大，机翼的升力系数越大，但阻力也增大，因此，高速飞机一般采用小展弦比的机翼。
后掠角：后掠角是指机翼与机身轴线的垂线之间的夹角。
后掠角又包括前缘后掠角（机翼前缘与机身轴线的垂线之间的夹角，一般用χ0表示）、后缘后掠角（机翼后缘与机身轴线的垂线之间的夹角，一般用χ1表示）及1/4弦线后掠角（机翼1 /4弦线与机身轴线的垂线之间的夹角，一般用χ0.25表示）。
如果飞机的机翼向前掠，则后掠角就为负值，变成了前掠角。
根梢比：根梢比是翼根弦长b0与翼尖弦长b1的比值，一般用η表示，η＝b0/b1。
相对厚度：相对厚度是机翼翼型的最大厚度与翼弦b的比值。
除此之外，机翼在安装时还可能带有上反角或者下反角。
上反角是指机翼基准面和水平面的夹角，当机翼有扭转时，则是指扭转轴和水平面的夹角。
当上反角为负时，就变成了下反角(Cathedral angle)。
