橡胶O型圈计算过程
橡胶O型圈计算过程
O型圈计算公式：
d(沟槽内径)=a(O型圈拉伸率:静密封1.035)[d(自由状态下O型圈内径)+dw（自由状态下O型圈截面直径）]-dw（自由状态下O型圈截面直径）D(沟槽外径)=2dw（自由状态下O型圈截面直径）［1-β(O型圈压缩率20％)］+d(沟槽内径)
具体计算如下：
进油座0型圈
第一步：把数据代入公式，生成二个方程
方程1 32.2=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+32.2
第二步先求解方程二：
求解dw=1.75 (O型圈截面直径)
第三步把dw=1.75代入方程一：
求解d=31.05（O型圈内径）
出油支架0型圈
第一步：把数据代入公式，生成二个方程
方程1 31.4=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+31.4
第二步先求解方程二：
求解dw=2.25 (O型圈截面直径)
第三步把dw=2.25代入方程一：
求解d=30.26（O型圈内径）
油泵效率计算公式：
流量×压力÷电流÷电压÷3.6 例：54×200÷2.82÷7÷3.6=15.4%
1、邵氏硬度60%%P5%%D；
2、扯断强度>10MPa;
3、扯断伸长率>150%；
4、压缩永久变形（70℃×72小时）<20%；
5、耐油增重（在加20%甲醇的93#汽油中
浸泡72时）<5%；
6、产品外观光洁、无毛边、无疤痕。
o型圈过盈量计算公式
o型圈过盈量计算公式
（最新版）
目录
1.O 型圈过盈量的定义
2.O 型圈过盈量的计算公式
3.O 型圈过盈量的应用实例
正文
一、O 型圈过盈量的定义
O 型圈过盈量是指 O 型圈在装配到轴上时，O 型圈的直径与轴的直径之间的差值。
过盈量的大小决定了 O 型圈与轴之间的紧密程度，它直接影响到密封效果和使用寿命。
二、O 型圈过盈量的计算公式
O 型圈过盈量的计算公式为：
过盈量 = (D2 - D1) / 2
其中，D1 为 O 型圈的直径，D2 为轴的直径。
三、O 型圈过盈量的应用实例
假设一个 O 型圈的直径 D1 为 40mm，轴的直径 D2 为 38mm，那么过盈量计算如下：
过盈量 = (40 - 38) / 2 = 1mm
这个例子中，O 型圈的过盈量为 1mm，意味着 O 型圈的直径比轴的直径大 1mm。
这样的过盈量可以保证 O 型圈与轴之间的密封效果，防止液体或气体泄漏。
同时，过盈量也不能过大，否则会导致装配困难，甚至损坏 O 型圈和轴。
第1页共1页。
特瑞堡o型圈计算
特瑞堡o型圈计算特瑞堡（Trelleborg）O型圈是一种常见的密封元件，广泛应用于各种工业领域。
它是由橡胶或塑料材料制成的圆环，具有环形横截面的密封件。
O型圈的主要作用是防止液体或气体从密封接头处泄漏，并且还可以起到防尘、防水的作用。
本文将详细介绍特瑞堡O型圈的计算方法。
在进行特瑞堡O型圈的计算之前，需要掌握一些基本参数。
主要有以下几个方面：1.内径（ID）：O型圈内部的直径。
2.外径（OD）：O型圈外部的直径。
3.截面直径（CS）：O型圈的横截面的直径。
4.圆周长（C）：O型圈的圆周长。
5.压缩量（C.S）：O型圈在安装后所受的压缩量。
6.压缩量百分比（C.S%）：O型圈压缩量与其初始截面厚度之比的百分数。
特瑞堡O型圈的计算方法如下：1.确定密封的工作条件：O型圈主要用于密封液体或气体，因此需要知道该液体或气体的压力、温度等工作条件，以便选取合适的O型圈材料。
2.测量安装尺寸：在确定了安装位置后，需要测量设备的安装尺寸，包括内径（ID）和槽宽度。
3.选择合适的O型圈：根据测量的尺寸和工作条件，选择合适的O型圈材料和尺寸。
4.计算压缩量：根据安装尺寸和O型圈厚度，计算出压缩量（C.S）。
压缩量的计算公式如下：C.S=(ID+CS)-OD5.计算压缩量百分比：根据压缩量和初始截面厚度，计算出压缩量百分比（C.S%）。
C.S%=(C.S/CS)*100%6.验证O型圈的适用性：根据计算得到的压缩量和压缩量百分比，与特瑞堡提供的O型圈技术数据进行比较，验证选择的O型圈是否满足工作条件。
7.安装O型圈：根据测量的安装尺寸和选择的O型圈，进行安装。
确保O型圈完全填充密封槽，并在正确的位置。
总结起来，特瑞堡O型圈的计算主要包括确定工作条件、测量安装尺寸、选择合适的O型圈、计算压缩量和压缩量百分比等步骤。
只有选择合适的O型圈，并正确安装，才能确保其正常工作。
O形圈压缩率的计算
O形圈压缩率的计算我这里有压缩率的计算，你可以参照推断出你所需要的O形圈的计算：O形圈必须保证一定的压缩率才能取到密封作用，压缩率计算公式为：[d0-(h+c)]/ d0其中d0——O形圈材料断面直径；h——O形圈槽深度；c——轴孔配合间隙一般密封圈压缩率为15%～30%，静密封区15%～24%左右；O形圈槽的宽度取O形圈材料断面直径的1.3倍左右.另外保证O形圈装入槽中有一定的拉伸，拉伸率≤2%拉伸率= (槽根部直径-0形圈小径)/槽根部直径。
.O形圈的压缩量与应用的工况信息有关，比如使用位置的介质，温度，压力介质会侵蚀橡胶件，不同介质中的橡胶被腐蚀后的体积溶胀，硬度变化，压缩永久变形，拉伸强度变化都是不一样的温度对橡胶的影响的热老化，及性能下降的幅度在不同温度下是不一样的压力对橡胶的影响主要是穿透性和沟槽间隙挤出2.材料，使用不同材料的橡胶具有不同的性能，还有不同硬度配方的橡胶所显示的性能也是不一样的3.O形圈的线径，粗的O形圈它的弹性更好些，即可以设计相对压缩量小一些，同时对产品公差，沟槽加工公差的弥补好些所以各位如果还按照机械设计的方法设计沟槽和O形圈压缩量是不可取的，密封设计不是简单的机械设计，它还涉及材料学，以及大量的实践经验橡胶的材料标准可见ASDM D2000规格标准可见AS568A或ISO3601，不建议选择GB/T3452作为设计的参考，主要是国标的设计咩有太多是实践，大多数照成ISO3601，同时它的沟槽设计推荐太过于理所当然，知其然不知其所以然橡胶的耐流体测试标准ASDM D471橡胶物理性能测试标准ASDM D412橡胶老化性能测试标准ASDM D573橡胶压缩永久变形测试标准ASDM D395橡胶硬度测试标准ASDM D2240网上都可以收索这些标准，想给橡胶O形圈做设计没那么容易~~·O形圈的压缩量与拉伸量是由密封槽尺寸来保证的,O形圈选定后,其压缩量拉伸量及其工作状态就有沟槽决定，所以，沟槽设计与选择对密封装置的密封性和使用寿命的影响很大。
o型圈摩擦力计算
o型圈摩擦力计算摩擦力是我们日常生活中经常遇到的一种力，它对于我们的生活和工作都有着重要的影响。
当我们想要推动一个物体或者阻止一个正在滑动的物体时，我们都需要面对摩擦力。
在物理学中，摩擦力是由两个物体之间的接触所产生的力。
接下来，我们将重点讨论O型圈摩擦力的计算。
O型圈是一种常见的密封装置，用于密封液体或气体，同时防止泄漏。
在使用O型圈的过程中，我们需要考虑摩擦力，以确保O型圈的正常工作。
首先，我们需要了解O型圈摩擦力的计算公式。
根据经验公式，O型圈摩擦力可以通过以下公式计算得出：F = μ × P× d，其中F是摩擦力，μ是摩擦系数，P是压力，d是O型圈的直径。
然后，我们需要知道如何确定摩擦系数。
摩擦系数可以通过实验来测量得到。
通常，我们会用到试验台架，将O型圈固定在上面，并施加不同的力来测量摩擦力。
通过在不同的压力下进行多组实验，我们可以得到不同压力下的摩擦系数。
根据实验结果，我们可以确定具体情况下的摩擦系数。
在实际应用中，O型圈经常用于液压和气动系统，承受的压力较大。
因此，在计算摩擦力时，我们需要考虑到系统中的压力。
通过实验和计算，我们可以得出在给定压力和O型圈直径的情况下，O型圈摩擦力的具体数值。
确定了O型圈摩擦力的数值后，我们还需要考虑如何减小摩擦力，以提高O型圈的使用效果。
一种方法是选择适当的润滑剂。
正确选择润滑剂可以在一定程度上减小摩擦力，并延长O型圈的使用寿命。
此外，确保O型圈与安装部件之间的表面光滑和平整也是减小摩擦力的关键。
总结起来，O型圈摩擦力的计算对于确保密封装置的正常工作至关重要。
通过实验和计算，我们可以确定给定压力和O型圈直径下的摩擦力。
在实际应用中，我们还可以通过选择适当的润滑剂和保持表面的光滑来减小摩擦力。
通过对摩擦力的理解和计算，我们可以更好地应用O型圈，并提高密封装置的效率和可靠性。
o型圈过盈量计算公式
o型圈过盈量计算公式

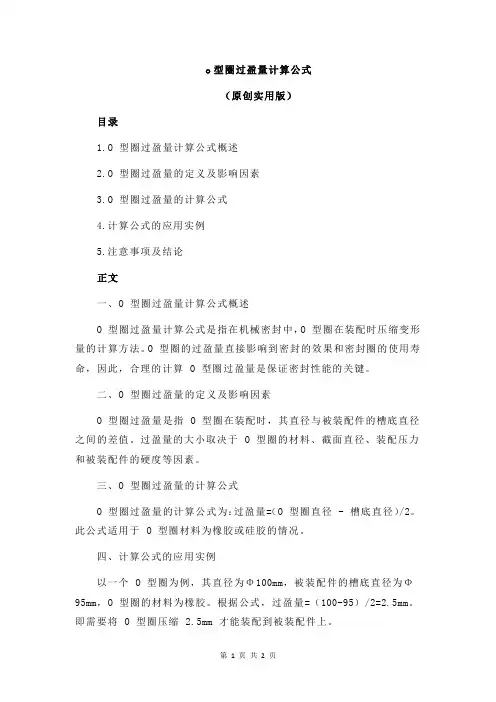

（原创实用版）
目录
1.O 型圈过盈量计算公式概述
2.O 型圈过盈量的定义及影响因素
3.O 型圈过盈量的计算公式
4.计算公式的应用实例
5.注意事项及结论
正文
一、O 型圈过盈量计算公式概述
O 型圈过盈量计算公式是指在机械密封中，O 型圈在装配时压缩变形量的计算方法。
O 型圈的过盈量直接影响到密封的效果和密封圈的使用寿命，因此，合理的计算 O 型圈过盈量是保证密封性能的关键。
二、O 型圈过盈量的定义及影响因素
O 型圈过盈量是指 O 型圈在装配时，其直径与被装配件的槽底直径之间的差值。
过盈量的大小取决于 O 型圈的材料、截面直径、装配压力和被装配件的硬度等因素。
三、O 型圈过盈量的计算公式
O 型圈过盈量的计算公式为：过盈量=（O 型圈直径 - 槽底直径）/2。
此公式适用于 O 型圈材料为橡胶或硅胶的情况。
四、计算公式的应用实例
以一个 O 型圈为例，其直径为Φ100mm，被装配件的槽底直径为Φ95mm，O 型圈的材料为橡胶。
根据公式，过盈量=（100-95）/2=2.5mm。
即需要将 O 型圈压缩 2.5mm 才能装配到被装配件上。
五、注意事项及结论
在计算 O 型圈过盈量时，需要注意以下几点：首先，O 型圈的材料必须确定，不同的材料其压缩性能不同；其次，被装配件的硬度也需要考虑，硬度过高可能会导致 O 型圈无法压缩；最后，在实际操作中，还需要考虑到装配压力的影响，压力过大可能会破坏 O 型圈。
o型圈重量计算公式
o型圈重量计算公式我们需要了解O型圈的结构和尺寸。
O型圈通常由橡胶或其他弹性材料制成，其截面形状呈圆环状。
O型圈的尺寸主要包括内径、外径和厚度。
这些尺寸决定了O型圈的密封性能和承载能力。
接下来，我们来介绍O型圈重量的计算公式。
O型圈的重量可以通过以下公式计算：重量= π × (外径² - 内径²) × 厚度× 材料密度其中，π为圆周率，外径和内径分别为O型圈的外径和内径尺寸，厚度为O型圈的厚度尺寸，材料密度为O型圈所采用材料的密度。
需要注意的是，公式中的尺寸单位要保持一致。
通常情况下，我们可以选择使用毫米（mm）作为尺寸单位，将结果以克（g）或千克（kg）为单位。
举个例子，假设我们有一个O型圈的外径为20毫米，内径为15毫米，厚度为2毫米，材料密度为1.5克/立方厘米。
我们可以按照上述公式进行计算：重量= 3.14 × (20² - 15²) × 2 × 1.5 = 3.14 × (400 - 225) × 2 × 1.5 = 3.14 × 175 × 2 × 1.5 = 1641.15克经过计算，该O型圈的重量约为1641.15克。
需要注意的是，上述公式只适用于计算常规形状的O型圈。
对于特殊形状的O型圈，如椭圆形或其他非标准形状，计算方法可能会有所不同。
在实际应用中，我们可以根据具体情况进行调整和修正。
O型圈的重量还受到其他因素的影响，如材料的密度、硬度、压缩变形率等。
这些因素会对O型圈的密封性能和使用寿命产生影响，因此在进行重量计算时，我们还应考虑这些因素。
总结起来，O型圈的重量计算是一个重要的工程问题，通过合理计算和选择合适的O型圈，可以提高密封性能和使用寿命，确保机械设备的正常运行。
在实际应用中，我们可以根据O型圈的尺寸和材料密度，利用公式进行计算，并结合其他因素进行综合考虑，以确保计算结果的准确性和可靠性。
丁腈橡胶o型圈可压缩量
丁腈橡胶o型圈可压缩量下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!丁腈橡胶O型圈在工业领域中被广泛使用，其可压缩量是一个重要的性能指标。
O形橡胶密封圈的尺寸计算
活塞杆密封
1.3.34
5.01
6.65
静密封
0.9
1.3
2.0
2.7
4.0
5.4
O形橡胶密封圈的尺寸计算
在气动中使用的O形橡胶密封圈尺寸系列及公差一般按国家标准GB3452-1液压气动用橡胶密封圈尺寸系列及公差标准选用。O形橡胶密封圈通常采用矩形沟槽密封，如图1所示。
图1 O形密封结构
1) O形圈压缩量计算
ε=σ/d×100%=(d0-H)/d0×100%
式中ε——O形圈的相对压缩量;
1.2±0.06
10～30
6～15
1.8±0.08
10～25
6～12
2.65±0.09
10～22
5～10
3.55±0.10
10～20
4～8
5.30±0.13
10～18
4～7
7.00±0.15
10～15
4～6
2) O形圈内径伸长率的计算：
α=(d-d1)/d1×100%
式中α——O形圈的内径伸长率;
d——O形圈安装沟槽底径;
d1——O形圈的实际内径。
O形圈使用时，内径一般处于拉伸状态，其伸长率为5%左右，其推荐值见表2。
表2 O形圈装配时的伸长率
断面直径mm
内径伸长率（%）
1.2±0.06
3～4
1.8±0.08
3～4.5
2.65±0.09
3.5～6.0
3.55±0.10
3.5～6.5
5.30±0.13
3.5～7.0
7.00±0.15
槽深H是O形圈安装沟槽设计的关键性尺寸，它主要取决于O形圈的相对压缩量。沟槽深度H可按表3选取。
O形橡胶密封圈的尺寸计算
3)确定沟槽宽度b
沟槽宽度太窄，易引起严重磨损;沟槽太宽，O形圈易扭曲损坏。因此，通常选取槽宽b为O形圈断面直径的1.2～1.3倍。
4)确定沟槽深度H
5)槽棱和槽底圆角尺寸的确定
槽棱外圆角r是为防止O形圈装配时刮伤而设计的，一般取r=0.1～0.2mm。槽底圆角R主要是为了避免在该处产生应力集中导致O形圈的损坏，一般取R=0.2～0.5mm。
O形橡胶密封圈的尺寸计算
在气动中使用的O形橡胶密封圈尺寸系列及公差一般按国家标准GB3452-1液压气动用橡胶密封圈尺寸系列及公差标准选用。O形橡胶密封圈通常采用矩形沟槽密封，如图1所示。
图1 O形密封结构
1) O形圈压缩量计算
ε=σ/d×100%=(d0-H)/d0×100%
式中ε——O形圈的相对压缩量;
槽深H是O形圈安装沟槽设计的关键性尺寸，它主要取决于O形圈的相对压缩量。沟槽深度H可按表3选取。
表3O形圈安装沟槽深度(mm)
O形圈断面直径d0
1.20
1.80
2.65
3.55
5.30
7.00
沟槽宽度b
1.5
2.2
3.4
4.6
6.9
9.30
沟槽深度H
动密封
活塞密封
1.05
1.58
2.38
3.25
4.87
σ——O形圈断面的绝对压缩量;
H——沟槽深度;
d0——O形圈断面直径。
相对压缩量的大小，直接影响着元件的使用性能和寿命。一般地说，不论是静密封或动密封，在保证密封的前提下，相对压缩量越小越好。表1为气动密封设计中推荐的O形圈相对压缩量值。
表1 O形圈相对压缩量
断面直径mm
关于O型圈的硬度和预压缩量的计算
O型圈影响密封性能的因素1）O形圈的硬度O形圈材料硬度是评定密封性能最重要的指标。
硬度决定了O形圈的压缩量和沟槽最大允许挤出间隙。
由于邵氏A70的丁晴密封都能满足大部分的使用条件，故对密封材料不作特殊说明，一般提供邵氏A70的丁晴橡胶。
邵氏硬度的单位介绍邵氏硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵尔(Shore Hardness),常用的Shore A符号是HA,主要用于测量橡胶硬度。
邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据，90度及以上的用邵氏D硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A硬度计还是用邵氏D硬度计来进行测试。
一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A 硬度计测试，如：文具类胶水瓶，塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
2）挤出间隙最大允许挤出间隙gmax和系统压力、O形圈截面直径以及和材料的硬度有关。
通常工作压力越高，最大允许挤出间隙gmax取值越小。
如果间隙g超过允许范围，就会导致O形圈被挤出损坏。
注：当压力超过5MPa时，建议使用挡圈；3）压缩永久变形评定O形圈密封性能的另一指标，即该材料的压缩永久变形。
在压力作用下，作为弹性元件的O形圈，产生弹性变形，随着压力增大，会出现永久的塑性变形。
通常，为防止出现永久的塑性变形，O形圈允许的最大压缩量在静密封中约为30％，在动密封中约为20％。
O型密封圈设计计算
O 型密封圈设计计算O 型密封圈是典型的挤压型密封。
O 型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O 型密封圈有良好的密封效果很大程度上取决于O 型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
1．压缩率压缩率W 通常用下式表示：W=（d 0-h）/d 0×100%式中d 0-----O 型圈在自由状态下的截面直径(mm);h------O 型圈槽底与被密封表面的距离（沟槽深度），即O 型圈压缩后的截面高度(mm)在选取O 形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O 形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O 形圈的压缩率时，要权衡各方面的因素。
一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 型密封圈压缩率W 的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O 形圈的内径还是外径又分受内压和受外压两种情况，内压增加的拉伸，外压降低O 形圈的初始拉伸。
上述不同形式的静密封，密封介质对O 形圈的作用方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动密封还是旋转运动密封。
1．静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%～15%；平面静密封装置取W=15%～30%。
2．对于动密封而言，可以分为三种情况；往复运动一般取W=10%～15%。
旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O 形圈的内径要比轴径大3%-5%，外径的压缩率W=3%-8%。
橡胶O型圈计算过程
O型圈计算公式：
d(沟槽内径)=a(O型圈拉伸率:静密封1.035)[d(自由状态下O型圈内径)+dw（自由状态下O型圈截面直径）]-dw（自由状态下O型圈截面直径）D(沟槽外径)=2dw（自由状态下O型圈截面直径）［1-β(O型圈压缩率20％)］+d(沟槽内径)
具体计算如下：
进油座0型圈
第一步：把数据代入公式，生成二个方程
方程1 32.2=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+32.2
第二步先求解方程二：
求解dw=1.75 (O型圈截面直径)
第三步把dw=1.75代入方程一：
求解d=31.05（O型圈内径）
出油支架0型圈
第一步：把数据代入公式，生成二个方程
方程1 31.4=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+31.4
第二步先求解方程二：
求解dw=2.25 (O型圈截面直径)
第三步把dw=2.25代入方程一：
求解d=30.26（O型圈内径）
油泵效率计算公式：
流量×压力÷电流÷电压÷3.6 例：54×200÷2.82÷7÷3.6=15.4%
1、邵氏硬度60%%P5%%D；
2、扯断强度>10MPa;
3、扯断伸长率>150%；
4、压缩永久变形（70℃×72小时）<20%；
5、耐油增重（在加20%甲醇的93#汽油中
浸泡72时）<5%；
6、产品外观光洁、无毛边、无疤痕。
o型圈密封压力计算
o型圈密封压力计算O型圈密封压力计算O型圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等领域。
在实际工程中，为了确保O型圈的密封性能，需要进行密封压力的计算。
本文将介绍O型圈密封压力计算的原理和方法。
一、O型圈密封原理O型圈是一种截面为圆形或椭圆形的橡胶密封件，其密封原理是通过受到压缩后产生的预紧力和变形来实现密封效果。
当O型圈被压缩时，其截面形状将发生变化，使得O型圈与密封面之间产生接触压力，从而实现密封。
二、O型圈密封压力计算方法1. 密封压力的计算公式O型圈的密封压力可以通过以下公式计算：P = (F / A) + (2 × W / π × d)其中，P为密封压力，F为预紧力，A为O型圈的有效密封面积，W为O型圈截面的弹性变形量，d为O型圈的截面直径。
2. 预紧力的确定预紧力是指O型圈在安装前所施加的压缩力，其大小对于密封性能至关重要。
预紧力的确定需要考虑以下几个因素：（1）工作条件：根据具体的工作条件，确定O型圈所需的密封性能和预紧力的大小。
（2）摩擦系数：考虑O型圈与密封面之间的摩擦系数，确保预紧力能够克服摩擦力而不产生泄漏。
（3）安装方式：预紧力的大小还与O型圈的安装方式有关，不同的安装方式对应着不同的预紧力。
3. 有效密封面积的计算O型圈的有效密封面积是指O型圈与密封面之间真正起到密封作用的面积。
计算有效密封面积时需要考虑O型圈的截面形状和尺寸，以及安装时的压缩变形量。
4. 截面变形量的计算截面变形量是指O型圈在受到压缩时产生的变形量，其大小与O型圈的材料性质、截面形状和尺寸有关。
根据实际情况，可以通过实验或计算得到O型圈的截面变形量。
5. 密封压力的计算举例假设O型圈的预紧力为100N，有效密封面积为10cm²，截面变形量为0.5mm，截面直径为20mm。
代入上述公式，可以计算得到密封压力：P = (100 / 10) + (2 × 0.5 / 3.14 × 20) ≈ 10.16N/cm²三、注意事项1. 在进行O型圈密封压力计算时，需要准确测量和确定各项参数的数值，尽量避免估算或近似值，以保证计算结果的准确性。
O型密封圈压缩量和加热圈计算
影响密封性能的其它因素1）O形圈的硬度O形圈材料硬度是评定密封性能最重要的指标。
硬度决定了O形圈的压缩量和沟槽最大允许挤出间隙。
由于邵氏A70的丁晴密封都能满足大部分的使用条件，故对密封材料不作特殊说明，一般提供邵氏A70的丁晴橡胶。
2）挤出间隙最大允许挤出间隙gmax和系统压力、O形圈截面直径以及和材料的硬度有关。
通常，工作压力越高，最大允许挤出间隙gmax取值越小。
如果间隙g超过允许范围，就会导致O 形圈被挤出损坏。
最大允许挤出间隙gmax压力MPa O形圈截面直径W1.782.623.53 5.33 7.00邵氏硬度A70≤3.50 0.08 0.09 0.10 0.13 0.15≤7.00 0.05 0.07 0.08 0.09 0.10≤10.50 0.03 0.04 0.05 0.07 0.08邵氏硬度A80≤3.50 0.10 0.13 0.15 0.18 0.20≤7.00 0.08 0.09 0.10 0.13 0.15≤10.50 0.05 0.07 0.08 0.09 0.10≤14.00 0.03 0.04 0.05 0.07 0.08≤17.50 0.02 0.02 0.03 0.03 0.04邵氏硬度A90≤3.50 0.13 0.15 0.20 0.23 0.25≤7.00 0.10 0.13 0.15 0.18 0.20≤10.50 0.07 0.09 0.10 0.13 0.15≤14.00 0.05 0.07 0.08 0.09 0.10≤17.50 0.04 0.05 0.07 0.08 0.09≤21.00 0.03 0.04 0.05 0.07 0.08≤35.00 0.02 0.03 0.03 0.04 0.04注：1、当压力超过5MPa时，建议使用挡圈；2、对静密封应用场合，推荐配合为H7/g6。
3）压缩永久变形评定O形圈密封性能的另一指标，即该材料的压缩永久变形。
O型密封圈设计计算
O 型密封圈设计计算O 型密封圈是典型的挤压型密封。
O 型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O 型密封圈有良好的密封效果很大程度上取决于O 型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
1．压缩率压缩率W 通常用下式表示：W=（d 0-h）/d 0×100%式中d 0-----O 型圈在自由状态下的截面直径(mm);h------O 型圈槽底与被密封表面的距离（沟槽深度），即O 型圈压缩后的截面高度(mm)在选取O 形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O 形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O 形圈的压缩率时，要权衡各方面的因素。
一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 型密封圈压缩率W 的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O 形圈的内径还是外径又分受内压和受外压两种情况，内压增加的拉伸，外压降低O 形圈的初始拉伸。
上述不同形式的静密封，密封介质对O 形圈的作用方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动密封还是旋转运动密封。
1．静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%～15%；平面静密封装置取W=15%～30%。
2．对于动密封而言，可以分为三种情况；往复运动一般取W=10%～15%。
旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O 形圈的内径要比轴径大3%-5%，外径的压缩率W=3%-8%。
o型圈过盈量计算公式
o型圈过盈量计算公式
O型圈的过盈量是指在安装过程中，O型圈的外径与安装槽口的内径之间的差值。
过盈量的大小会直接影响到O型圈的压缩程度和密封效果。
过小的过盈量可能导致O型圈松动，无法有效密封；过大的过盈量则会导致安装困难，甚至损坏O型圈。
根据O型圈的尺寸和材料，可以使用以下公式来计算O型圈的过盈量：
过盈量 = (安装槽口的内径 - O型圈的外径) / O型圈的外径
在实际应用中，过盈量的计算需要根据具体情况进行调整。
一般来说，过盈量的大小应在0.1%到2%之间。
如果过盈量过小，可能导致
O型圈无法完全填充安装槽口，从而无法实现良好的密封效果。
如果过盈量过大，可能导致O型圈在安装过程中受到过大的应力，容易损坏。
为了更准确地计算过盈量，我们需要准确测量安装槽口的内径和O 型圈的外径。
通常可以使用千分尺或显微镜来测量。
在测量时，应尽量避免使用游标卡尺等精度较低的工具，以确保测量结果的准确性。
在实际应用中，过盈量的选择还应考虑到O型圈的材料和用途。
例如，如果O型圈用于高温或高压环境下，过盈量可能需要适当增加，以确保密封的可靠性。
此外，还应考虑到安装和拆卸的方便性，过
大的过盈量可能导致安装困难，增加维修和更换的成本。
O型圈的过盈量计算是确保安装质量和密封性能的关键步骤。
通过合理计算和选择适当的过盈量，可以确保O型圈的正常工作和使用寿命。
在实际应用中，还应注意根据具体情况进行调整，以满足不同环境和要求的需求。
因此，在进行O型圈安装时，务必仔细计算过盈量，并选择合适的O型圈材料和尺寸，以确保安装质量和密封效果的可靠性。
O型圈及其槽设计
O型圈及其槽设计O型密封圈及其槽的设计O形圈密封是典型的挤压型密封。
O形圈截面直径的压缩率和拉伸是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O形圈一般安装在密封沟槽内起密封作用。
O形密封圈良好的密封效果很大程度上取决于O形圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
密封装置设计加工时，若使O形圈压缩量过小，就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏。
同样，O形圈工作中拉伸过度，也会加速老化而引起泄漏。
世界各国的标准对此都有较严格的规定。
1、O形圈密封的设计原则1）压缩率压缩率W通常用下式表示：W= (do-h)/do%式中do——O形圈在自由状态下的截面直径（mm）h ——O形圈槽底与被密封表面的距离，即O形圈压缩后的截面高度（mm）。
在选取O形圈的压缩率时，应从如下三个方面考虑：a.要有足够的密封接触面积b.摩擦力尽量小c.尽量避免永久变形。
从以上这些因素不难发现，它们相互之间存在着矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑会增大滑动摩擦力和永久变形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡个方面的因素。
一般静密封压缩率大于动密封，但其极值应小于30%(和橡胶材料有关），否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 形圈密封压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用力方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动还是旋转运动密封。
o型圈拉伸率计算
o型圈拉伸率计算O型圈拉伸率计算O型圈是一种常见的密封元件，广泛应用于各种机械设备中。
在设计和选择O型圈时，了解其拉伸率是非常重要的。
本文将介绍O型圈的拉伸率计算方法。
我们需要了解O型圈的基本结构。
O型圈是由柔软的橡胶材料制成，具有环形截面。
它的主要作用是在两个相互连接的部件之间提供密封，防止液体或气体泄漏。
在实际应用中，O型圈通常会受到一定的拉伸力。
为了保证O型圈的正常工作，我们需要计算其拉伸率。
拉伸率是指材料在受到拉伸力作用下的变形程度。
通过计算拉伸率，我们可以评估O型圈在受到力的作用下是否会发生变形或破裂。
O型圈的拉伸率可以通过以下公式进行计算：拉伸率（%）= （D2 - D1）/ D1 * 100其中，D1表示未受拉伸力时O型圈的内径，D2表示受到拉伸力作用后O型圈的内径。
通过这个公式，我们可以得到O型圈在受到拉伸力作用后的变形程度。
一般来说，O型圈的拉伸率应该控制在一定的范围内，以确保其正常工作和使用寿命。
在实际的工程应用中，我们通常会根据具体的要求和材料的特性来选择合适的O型圈。
不同的材料具有不同的弹性和耐用性，因此其拉伸率也会有所不同。
在选择O型圈时，我们需要考虑以下几个因素：1. 使用环境：O型圈将会在不同的环境中使用，包括温度、压力和介质等。
这些因素将直接影响O型圈的性能和使用寿命。
2. 拉伸力：根据实际应用中的需求，我们需要确定O型圈所受到的拉伸力。
根据拉伸力的大小，我们可以计算出O型圈的拉伸率，并选择合适的材料和尺寸。
3. 材料选择：不同的材料具有不同的拉伸性能和耐用性。
在选择O 型圈时，我们需要根据具体的应用需求选择合适的材料，以确保O 型圈的正常工作和使用寿命。
除了计算拉伸率，我们还需要考虑其他因素来评估O型圈的性能。
例如，耐温性、耐化学性、耐磨性等都是我们需要考虑的因素。
O型圈的拉伸率是一个重要的指标，它可以帮助我们评估O型圈在受到拉伸力作用下的变形程度。
通过合理计算和选择，我们可以选择合适的O型圈，确保其在实际应用中的正常工作和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
O型圈计算公式：
d(沟槽内径)=a(O型圈拉伸率:静密封1.035)[d(自由状态下O型圈内径)+dw（自由状态下O型圈截面直径）]-dw（自由状态下O型圈截面直径）D(沟槽外径)=2dw（自由状态下O型圈截面直径）［1-β(O型圈压缩率20％)］+d(沟槽内径)
具体计算如下：
进油座0型圈
第一步：把数据代入公式，生成二个方程
方程1 32.2=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+32.2
第二步先求解方程二：
求解dw=1.75 (O型圈截面直径)
第三步把dw=1.75代入方程一：
求解d=31.05（O型圈内径）
出油支架0型圈
第一步：把数据代入公式，生成二个方程
方程1 31.4=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+31.4
第二步先求解方程二：
求解dw=2.25 (O型圈截面直径)
第三步把dw=2.25代入方程一：
求解d=30.26（O型圈内径）
油泵效率计算公式：
流量×压力÷电流÷电压÷3.6 例：54×200÷2.82÷7÷3.6=15.4%
1、邵氏硬度60%%P5%%D；
2、扯断强度>10MPa;
3、扯断伸长率>150%；
4、压缩永久变形（70℃×72小时）<20%；
5、耐油增重（在加20%甲醇的93#汽油中
浸泡72时）<5%；
6、产品外观光洁、无毛边、无疤痕。
