s7-300和计算机通过以太网通讯步骤

西门子S7-300的CP343_1模块使用手册实例

11在无其他适配器的情况下首次怎样和以太网模块cp343-1,cp343-1lean连接首次的连接必须要用以太网模块的mac的地址连接，在PG/PC中设置连接方式为ISO AND Ethernet ，这种连接方式是网卡间通过mac地址的连接方式。

其它与用pc适配器连接方法相同，在第一次连接上后，如果将来使用的是TCP/IP 协议，则在硬件组态里设置好IP地址，没有网关选择无网关。

连接，下载硬件组态。

硬件组态下载完后，以太网模块的IP地址确定，就可以将PG/PC改为TCP/IP的方式了。

然后把计算机的网卡地址设得与硬件组态中的IP地址在同一网段中（不能相同，否则会冲突）。

最后网线的选用，计算机直接与模块连接时，交叉线与平行线都可以，通过交换机或路由器则需要用平行线。

由于cp343-1 lean 无mac地址，那么其第一次连接必须通过其他适配器写入地址后才能完成，同时也就不支持ISO AND Ethernet 的通讯方式。

通过CP343-1模块，如何实现2套S7-300之间的以太网通讯？我们首先搭建一套测试设备，设备的结构图如下：2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成，PLC系统概貌如下图：如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图：插入2个S7300的站，进行硬件组态：分别组态2个系统的硬件模块：设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或TCP connection或UDP connection 或ISO Transport connection，如下图：点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：到此为止，系统的硬件组态和网络配置已经完成。

和计算机通过以太网通讯步骤

S7-300和计算机通过网线连接步骤1、进入“硬件组态页面”
2、双击“PN-IO”，进入其“属性”界面
3、单击“属性”按钮，进入“属性-Ethernet 接口”界面
4、点击“新建”按钮，进入“新建子网”
5、点击“确定”按钮，子网内出现新建的“Ethernet（1）”
6、点击“确定”按钮，会发现“已联网”选项中的“否”变成了“是”
7、确定后，点击“选项”，进入“PG/PC接口设置”界面
8、选择“TCP/IP→NdisWanIp”，点击“属性”
9、点击“网络属性”，出现“网络连接”的页面
10、双击“本地连接”，出现“本地连接状态”的页面
11、点击“属性”，出现如下界面
12、选择“Internet 协议（TCP/IP）”并双击，出现其属性窗口，写入一个IP地址，（和“Ethernet”中的IP在同一网段），然后点击各个窗口的确定
13、进入主页面下载。

西门子以太网通讯设置

西门子以太网通讯一、功能：S7-200做客户机(主站)，S7-300做服务器(服务器)二、硬件配置：1.CP243-12.CPU2243.CPU3144.CP343-1三、设置步骤：第一步打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导第二步读取CP243-1【以太网模块】。

注意：PC与S7-200连接正常才能读取到第三步选择以太网模块第四步输入【CP243-1 】的IP地址192.168.0.50 注意IP设置与S7-300侧要在同一个网段第五步配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽连接数：根据实际的连接数配置第六步1.选择客户机连接【s7-200为客户机】2.【03．02】----03：单边通信02: S7-300CPU模块的插槽号【10：00】----1：固定0：连接号00：s7-200CPU模块的位置3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】4. 单击“数据传输”，进入配置窗口。

注意：连接号一定要记住，在编程的时候会应用到第七步1.选择向服务器读取数据2.选择读取数据的大小【最大212个字节】3.数据的对应关系。

【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】4.配置完后点击【新转输】注意：传输号要记住，在编程中要应用到第八步1. 选择向服务器写入数据2. 选择写入数据的大小【最大212个字节】3. 数据的对应关系。

【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】4.配置完后点击确认注意：传输号要记住，在编程中要应用到第九步选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]第十步配置完后点击【下一步】第十一步完成以太网通信配置点击【完成】第十二步在S7-200中编写以太网通信程序Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】START发送、接收不能同时进行【自振荡比较来错开控制】Abort为“1”时取消S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。

WINCC和S7-300的TCPIP通讯

WINCC与S7-300的TCP/IP通讯现在我是通过以太网TCP/IP将WINCC与S7-300相连,WINCC中需要设置什么,S7-300中需要设置什么1、在S7-300侧要在硬件中增加一个CP343模块用于以太网通讯，并设好IP地址例如：192.168.0.1，记住此时的CPU在硬件组态中的第几个槽位，本组态为第2槽。

2、WINCC侧要在WINCC中增加SIMATIC S7PROTOCAL SUITE驱动程序，在该驱动程序下的TCP/IP驱动程序下新建个新的驱动连接在连接属性对话框中点击属性，设置好IP地址（192.168.0.1）和机架号（0）和插槽号(2)鼠标右键TCP/IP驱动程序，选择系统参数，在系统参数对话框中选择单元，在逻辑设备名称中选择具体的以太网卡。

具体的以太网卡选择是指选用工控机中网卡（该网卡用于连接PLC的CP343模块，比如整个网络是通过交换机连接，比如工控机有两块网卡，一块网卡是3COM的用于和PLC 的CP343模块通讯的，另一块为DBLINK的用于和企业管理局域网连接的，那么选项就应该选择TCP/IP－－－－>3COM）一、进入你的PLC硬件组态中，对CP模板进行设置。

主要是创建一个以太网。

双击硬件组态中的CP模板，在General选项卡下点“Properties”，进入到Properties－－Ethernet interface，在Parameters选项卡中点“New”，输入IP地址和子网掩码。

如下图所示。

二、在控制面板中设置PG/PC接口如图所示，选择TCP/IP，当然要对应你自己计算通讯用的网卡啦。

三、WINCC中变量管理要创建新的驱动程序SIMATIC S7PROTOCOL SUITE，然后在该项下面的TCP/IP中进行设置。

主要是两个方面的设置。

1、TCP/IP右键，系统参数，单元选项卡下的逻辑设备名称做好设计。

类似PG/PC的设置，如下图。

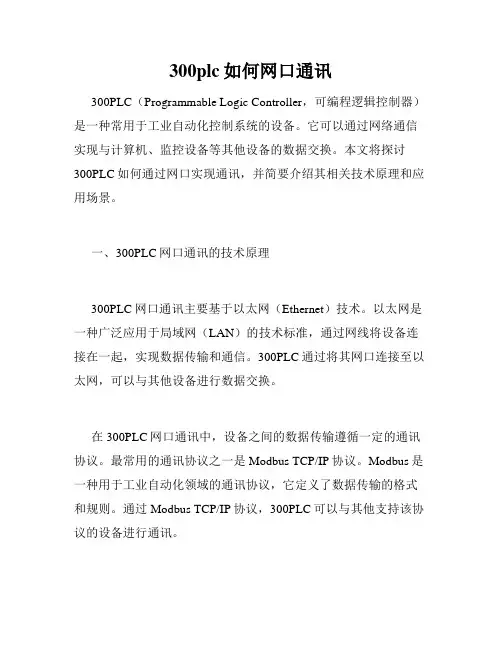

300plc如何网口通讯

300plc如何网口通讯300PLC（Programmable Logic Controller，可编程逻辑控制器）是一种常用于工业自动化控制系统的设备。

它可以通过网络通信实现与计算机、监控设备等其他设备的数据交换。

本文将探讨300PLC如何通过网口实现通讯，并简要介绍其相关技术原理和应用场景。

一、300PLC网口通讯的技术原理300PLC网口通讯主要基于以太网（Ethernet）技术。

以太网是一种广泛应用于局域网（LAN）的技术标准，通过网线将设备连接在一起，实现数据传输和通信。

300PLC通过将其网口连接至以太网，可以与其他设备进行数据交换。

在300PLC网口通讯中，设备之间的数据传输遵循一定的通讯协议。

最常用的通讯协议之一是Modbus TCP/IP协议。

Modbus是一种用于工业自动化领域的通讯协议，它定义了数据传输的格式和规则。

通过Modbus TCP/IP协议，300PLC可以与其他支持该协议的设备进行通讯。

300PLC网口通讯被广泛应用于工业自动化领域，用于实现自动化控制和数据采集。

以下是几个常见的应用场景：1. 生产线控制：在生产线上，通过300PLC的网口通讯功能，可以实现对各个设备的远程控制和监控。

例如，通过与设备状态传感器连接，300PLC可以实时获取设备运行状态，并根据需要进行控制。

2. 数据采集与监控：300PLC网口通讯还可用于实现对工业设备数据的采集和监控。

通过与数据采集终端设备连接，300PLC可以对不同设备的数据进行采集，并将其传输至监控中心进行实时监控和分析。

3. 远程维护与诊断：通过300PLC的网口通讯功能，工程师可以实现远程对设备进行维护和故障诊断。

例如，当设备出现故障时，工程师可以通过与300PLC进行通讯，远程诊断故障原因，并进行相应的维修工作，从而减少维修时间和成本。

300PLC网口通讯相比传统的串口通讯具有许多优势。

首先，网口通讯速度更快，传输效率更高，可以大大提高数据传输速度和实时性。

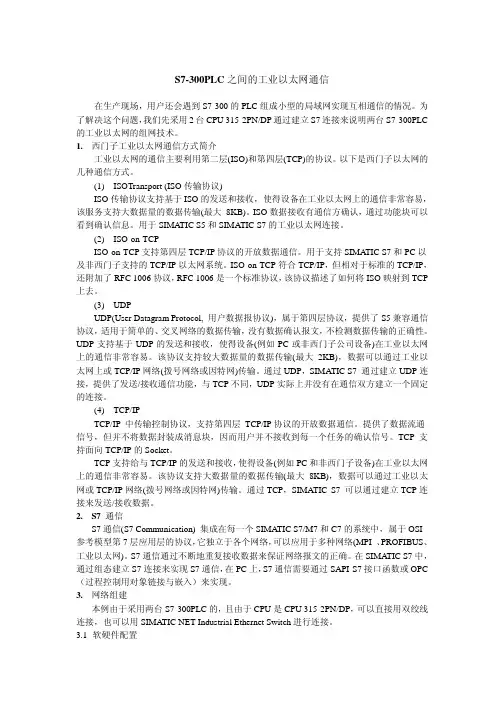

S7-300之间的以太网通信

S7-300PLC之间的工业以太网通信在生产现场，用户还会遇到S7-300的PLC组成小型的局域网实现互相通信的情况。

为了解决这个问题，我们先采用2台CPU 315-2PN/DP通过建立S7连接来说明两台S7-300PLC 的工业以太网的组网技术。

1.西门子工业以太网通信方式简介工业以太网的通信主要利用第二层(ISO)和第四层(TCP)的协议。

以下是西门子以太网的几种通信方式。

(1)ISOTransport (ISO传输协议)ISO传输协议支持基于ISO的发送和接收，使得设备在工业以太网上的通信非常容易，该服务支持大数据量的数据传输(最大8KB)。

ISO数据接收有通信方确认，通过功能块可以看到确认信息。

用于SIMA TIC S5和SIMATIC S7的工业以太网连接。

(2)ISO-on-TCPISO-on-TCP支持第四层TCP/IP协议的开放数据通信。

用于支持SIMA TIC S7和PC以及非西门子支持的TCP/IP以太网系统。

ISO-on-TCP符合TCP/IP，但相对于标准的TCP/IP，还附加了RFC 1006协议，RFC 1006是一个标准协议，该协议描述了如何将ISO映射到TCP 上去。

(3)UDPUDP(User Datagram Protocol, 用户数据报协议)，属于第四层协议，提供了S5兼容通信协议，适用于简单的、交叉网络的数据传输，没有数据确认报文，不检测数据传输的正确性。

UDP支持基于UDP的发送和接收，使得设备(例如PC或非西门子公司设备)在工业以太网上的通信非常容易。

该协议支持较大数据量的数据传输(最大2KB)，数据可以通过工业以太网上或TCP/IP网络(拨号网络或因特网)传输。

通过UDP，SIMATIC S7 通过建立UDP连接，提供了发送/接收通信功能，与TCP不同，UDP实际上并没有在通信双方建立一个固定的连接。

(4)TCP/IPTCP/IP 中传输控制协议，支持第四层TCP/IP协议的开放数据通信。

S7-300以太网通信

10.1 工业以太网简介
10.1.2 工业以太网与传统以太网络的比较

工业网络与传统办公室网络相比，有一些不同之处，如表 10-1所示。
办公室网络工业网络
应用场合
拓扑结构
普通办公场合
支持线形、环形、星形等结构一般的实用性需求，允许网络故障时间以秒或分钟计网络监控必须有专人员使用专用工具完成
PROFIBUS
MPI
DP
GD
表10-2 西门子公司的网络服务
1、标准通信（Standard Communication）

标准通信运行于OSI参考模型第7层的协议，包括表10-3所示的协议。 MAP（Manufacturing Automation Protocol，制造业自动化协议）提供MMS服务，主要用于传输结构化的数据。 MMS是一个符合ISO/IES 9506-4的工业以太网通信标准， MAP3.0的版本提供了开放统一的通信标准，可以连接各个厂商的产品，现在很少应用。
工业场合、工况恶劣，抗干扰性要求较高
支持线形、环形、星形等结构，并便于各种结构的组合和转换，简单的安装，最大的灵活性和模块性，高扩展能力极高的实用性需求，允许网络故障时间＜ 300ms以避免生产停顿网络监控成为工厂监控的一部分，网络模块可以被HMI软件如Win CC监控，故障模块容易更换

10.2.1 西门子支持的网络协议和服务网络通信需要遵循一定的协议，表10-2种列出了西门子公司不同的网络可以运行的服务。
子网（Subnets） Industrial Ethernet PG/OP通信 S7通信服务（Services） S5兼容通信标准通信
S7基本（S7 Basic）通信

300plc之间以太网通信

S7-300和S7-400集成PN口的S7通信之马矢奏春推荐文档: 西门子工程师推荐本文档！1. S7通信简介S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议,主要用于S7300/400PLC之间的通信.SIMATIC S7- PN CPU包括一个集成的 PROFINET 接口,该接口除具有PROFINET I/O功能,还可以进行基于以太网的S7通信.SIMATICS7- PN CPU支持无确认数据交换、确认数据交换和单边访问功能.表1图1图2要通过 S7-PN CPU 的集成PROFINET 接口实现S7 通信,需要在硬件组态中建立连接.2. 硬件及网络组态CPU采纳两个315-2PN/DP,使用以太网进行通信.在STEP7中创立一个新项目,项目名称为PN S7.拔出两个S7-300站,在硬件组态中,分别拔出CPU 315-2 PN/DP.如图3所示.图3新建以太网,翻开“NetPro”设置网络参数,选中CPU,在连接列表中建立新的连接.如图4所示.图4然后双击该连接,设置连接属性.在“General”属性中块参数ID = 1,这个参数即是下面法式中的参数“ID”.在SIMATIC 315PN-1中激活“Establish an active connection”,作为Client端,SIMATIC 315PN-2作为Server 端.3. 软件编程3.1. 无确认数据交换SFB/FB 8 "USEND" 向类型为“URCV”的远程伙伴SFB/FB发送数据.执行发送过程而不需要和SFB/FB伙伴进行协调.也就是说,在进行数据传送时不需要伙伴SFB/FB进行确认.S7-300：在REQ的上升沿处发送数据.在REQ的每个上升沿处传送参数R_ID、ID和SD_1.在每个作业结束之后,可以给R_ID、ID和SD_1参数分配新数值.S7-400：在控制输入REQ的上升沿处发送数据.通过参数SD_1到SD_4来指向要发送的数据,但其实不是都需要用到所有四个发送参数.然而,必需确保参数SD_1到SD_4/SD_1和RD_1到RD_4/RD_1 (在相应通讯伙伴SFB/FB "URCV" 上)所界说的区域在以下几个方面坚持一致：•编号•长度•数据类型参数R_ID必需在两个SFB中完全相同.如果传送胜利完成,则通过状态参数DONE来暗示,此时其逻辑数值为1.SFB/FB 9 "URCV" 从类型为“USEND”的远程伙伴SFB/FB中异步接收数据,并把接收到的数据复制到组态的接收区域内.当法式块准备好接收数据时,EN_R输入处的逻辑值为1.可以通过EN_R=0来取消一个已激活的作业.S7-300：在EN_R的每个上升沿处应用参数R_ID、ID和RD_1.在每个作业结束之后,可以给R_ID、ID和RD_1参数分配新数值.S7-400：通过参数RD_1到RD_4来指向接收数据区.必需确保参数RD_i/RD_1和SD_i/SD_1 (在相应通讯伙伴SFB/FB "USEND"上)所界说的区域在以下几个方面坚持一致：•编号•长度•数据类型.通过NDR状态参数逻辑数值为1来指示已经胜利完成复制处置过程.参数R_ID必需在两个SFB/FB上完全相同.翻开SIMATIC 315PN-1的OB1,在OB1中依次调用FB8,FB9如图5、图6所示：图5法式中的参数说明见表2参数描述数据类型存储区描述REQ INPUT BOOL I、Q、M、D、L上升沿触发工作ID INPUT WORD M、D、常数连接IDR_ID INPUT DWORD I、Q、M、D、L、常数连接号,相同连接号的功能块互相对应发送/接收数据DONE OUTPUT BOOL I、Q、M、D、L为1时,发送完成ERROR OUTPUT BOOL I、Q、M、D、L为1时,有故障发生STATUS OUTPUT WORD I、Q、M、D、L状态代码S7-300：SD_1S7-400：SD_i (1 ≤ i ≤ 4) IN_OUT ANY M、D、T、Z I、Q、M、D、T、C发送数据区表2 FB8参数说明图6法式中的参数说明见表3参数参数数据类型存储区描述EN_R INPUT BOOL I、Q、M、D、L、常数为1时,准备接收ID INPUT WORD M、D、常数连接IDR_ID INPUT DWORD I、Q、M、D、L、常数连接号,相同连接号的功能块互相对应发送/接收数据NDR OUTPUT BOOL I、Q、M、D、L为1时,接收完成ERROR OUTPUT BOOL I、Q、M、D、L为1时,有故障发生STATUS OUTPUT WORD I、Q、M、D、L状态代码S7-300：RD_1 S7-400：RD_i (1 ≤ i ≤ 4)IN_OUT ANY M、D、T、Z I、Q、M、D、T、Z接收数据区表3 FB9参数说明同样,在SIMATIC 315PN-2的OB1中,调用FB8/FB9.通信双方的“R_ID”均设为0.将SIMATIC 315PN-1的MB100-MB109赋值B#16#02,在SIMATIC 315PN-2中,将FB9的“EN_R”置1,然后在SIMATIC 315PN-1中,将FB8中“REQ”设置上升沿信号,此时SIMATIC 315PN-2的MB110-MB119接收到B#16#02.如图7所示.图7同理,将SIMATIC 315PN-2 的MB100-MB109赋值为B#16#03,SIMATIC 315PN-1的MB110-MB119接收到B#16#03.如图8所示.图83.2. 确认数据交换SFB/FB 12 "BSEND" 向类型为“BRCV”的远程伙伴SFB/FB发送数据.通过这种类型的数据传送,更多的数据可以在通讯伙伴之间传输,超越任何其它用于组态的S7连接的通讯SFB/FB所能传输的数据量,通过集成PN口的S7-400和S7-300是65534字节.要发送的数据区是分段的.各个分段独自发送给通讯伙伴.通讯伙伴在接收到最后一个分段时对此分段进行确认,该过程与相应SFB/FB "BRCV" 的调用无关.在调用块之后,当在控制输入REQ上有上升沿时,发送作业被激活.发送用户存储区中的数据与处置用户法式是异步执行的.由SD_1指定起始地址和要发送数据的最年夜长度.可以通过LEN来确定命据域的作业指定长度.在这种情况下,LEN替换SD_1的长度区域.参数R_ID必需在相应的两个SFB/FB上完全相同.如果在控制输入R处有上升沿,则以后数据传送将被取消.如果传送胜利完成,则通过将状态参数DONE的数值设置为1来进行指示.如果状态参数DONE或ERROR 的数值为1,则在前一个发送处置结束之前,不能处置新的发送作业.SFB/FB 13 "BRCV" 接收来自类型为“BSEND”的远程伙伴SFB/FB 的数据.在收到每个数据段后,向伙伴SFB/FB发送一个确认帧,同时更新LEN参数.在块调用完毕,而且在控制输入EN_R数值为1之后,块准备接收数据.可以通过EN_R=0来取消一个已激活的作业.由RD_1指定起始地址和接收区的最年夜长度.由LEN指示已接收数据域的长度.从用户存储区中接收数据与处置用户法式是异步执行的.参数R_ID必需在相应的两个SFB/FB上完全相同.通过状态参数NDR的数值为1来指示所有数据段的无错接收.接收到的数据坚持不变,直到通过EN_R=1来重新调用SFB/FB 13为止.如果在数据的异步接收期间调用块,则将引发一个警告,该警告通过STATUS 参数输出；如果当控制输入EN_R数值为0时进行调用,则接收将被终止,而且SFB/FB将返回到它的初始状态.翻开SIMATIC315PN-1的OB1,在OB1中依次调用FB12,FB13如图9、图10所示：图9法式中的参数说明见表4存储区描述参数描述数据类型REQ INPUT BOOL I、Q、M、D、L上升沿触发工作R INPUT BOOL I、Q、M、D、L、常数复位,终止数据交换ID INPUT WORD M、D、常数连接IDR_ID INPUT DWORD I、Q、M、D、L、常数连接号,相同连接号的功能块互相对应发送/接收数据DONE OUTPUT BOOL I、Q、M、D、L为1时,发送完成ERROR OUTPUT BOOL I、Q、M、D、L为1时,有故障发生STATUS OUTPUT WORD I、Q、M、D、L状态代码SD_1IN_OUT ANY S7-300：M、DS7-400：I、Q、发送数据区M、D、T、ZLEN IN_OUT WORD I、Q、M、D、L发送数据的长度表4 FB12参数说明图10法式中的参数说明见表5存储区描述参数描述数据类型EN_R INPUT BOOL I、Q、M、D、L、常数为1时,准备接收ID INPUT WORD M、D、常数连接IDR_ID INPUT DWORD I、Q、M、D、L、常数连接号,相同连接号的功能块互相对应发送/接收数据NDR OUTPUT BOOL I、Q、M、D、L为1时,接收完成ERROR OUTPUT BOOL I、Q、M、D、L为1时,有故障发生STATUS OUTPUT WORD I、Q、M、D、L状态代码RD_1IN_OUT ANY S7-300：M、DS7-400：I、 Q、接收数据区M、D、T、CLEN IN_OUT WORD I、Q、M、D、L接收到的数据长度表5 FB13参数说明同样,在SIMATIC 315PN-2的OB1中,调用FB12/FB13.通信双方的R_ID设为0,LEN设为10,将SIMATIC 315PN-1的MB120-MB129赋值B#16#04,在SIMATIC 315PN-2中,将FB13的“EN_R”置1,然后在SIMATIC 315PN-1中,将FB12中“REQ”设置上升沿信号,此时SIMATIC 315PN-2的MB130-MB139接收到B#16#04.如图11所示.图11同理,将SIMATIC 315PN-2 的MB120-MB129赋值为B#16#05,SIMATIC 315PN-1的MB130-MB139接收到B#16#05.如图12所示.图123.3. 单边访问可以通过SFB/FB 14 "GET",从远程CPU中读取数据.S7-300：在REQ的上升沿处读取数据.在REQ的每个上升沿处传送参数ID、ADDR_1和RD_1.在每个作业结束之后,可以分配新数值给ID、ADDR_1和RD_1参数.S7-400：在控制输入REQ的上升沿处启动SFB.在此过程中,将要读取的区域的相关指针(ADDR_i)发送到伙伴CPU.远程伙伴返回此数据.在下一个SFB/FB调用处,已接收的数据被复制到组态的接收区(RD_i)中.必需要确保通过参数ADDR_i和RD_i界说的区域在长度和数据类型方面要相互匹配.通过状态参数NDR数值为1来指示此作业已完成.只有在前一个作业已经完成之后,才华重新激活读作业.远程CPU可以处于RUN或STOP工作状态.如果正在读取数据时发生访问故障,或如果数据类型检查过程中犯错,则犯错和警告信息将通过ERROR和STATUS输出暗示.通过使用SFB/FB 15 "PUT",可以将数据写入到远程CPU.S7-300：在REQ的上升沿处发送数据.在REQ的每个上升沿处传送参数ID、ADDR_1和SD_1.在每个作业结束之后,可以给ID、ADDR_1和SD_1参数分配新数值.S7-400：在控制输入REQ的上升沿处启动SFB.在此过程中,将指向要写入数据的区域(ADDR_i)的指针和数据(SD_i)发送到伙伴CPU.远程伙伴将所需要的数据保管在随数据一起提供的地址下面,并返回一个执行确认.必需要确保通过参数ADDR_i和SD_i界说的区域在编号、长度和数据类型方面相互匹配.如果没有发生任何毛病,则在下一个SFB/FB调用时,通过状态参数DONE来指示,其数值为1.只有在最后一个作业完成之后,才华再次激活写作业.远程CPU可以处于RUN或STOP模式.如果正在写入数据时发生访问故障,或如果执行检查过程中犯错,则犯错和警告信息将通过ERROR和STATUS输出暗示.翻开SIMATIC 315PN-1的OB1,在OB1中依次调用FB14,FB15如图13、图14所示：图13参数描述数据类型存储区描述REQ INPUT BOOL I、Q、M、D、L上升沿触发调用功能块ID INPUT WORD M、D、常数地址参数IDERROR OUTPUT BOOL I、Q、M、D、L接收到新数据STATUS OUTPUT WORD I、Q、M、D、L故障代码S7-300：ADDR_1S7-400：ADDR_i (1 ≤ i ≤ 4)IN_OUT ANY M、DI、Q、M、D、T、C从通信对方的数据地址中读取数据S7-300：RD_1S7-400：RD_i (1 ≤ i ≤ 4)IN_OUT ANY S7-300：M、DS7-400 I、Q、M、D、T、C本站接收数据地址表6 FB14参数说明图14参数描述数据类型存储区描述REQ INPUT BOOL I、Q、M、D、L上升沿触发调用功能块ID INPUT WORD M、D、常数地址参数DONE OUTPUT BOOL I、Q、M、D、L为1时,发送完成ERROR OUTPUT BOOL I、Q、M、D、L为1时,有故障发生STATUS OUTPUT WORD I、Q、M、D、L故障代码S7-300：ADDR_1S7-400：ADDR_i (1 ≤ i ≤ 4)IN_OUT ANY M、DI、Q、M、D、T、C通信对方的数据接收地址S7-300：SD_1S7-400：SD_i (1 ≤ i ≤ 4)IN_OUT ANY S7-300：M、DS7-400 I、Q、M、D、T、C本站发送数据地址表7 FB15参数说明同样,在SIMATIC 315PN-2的OB1中,调用FB14/FB15.将SIMATIC 315PN-2的MB140-MB149赋值B#16#06,在SIMATIC 315PN-1中,将FB14的“REQ”置上升沿信号,此时SIMATIC 315PN-1的MB150-MB159接收到B#16#06.如图15所示.图15将SIMATIC 315PN-1的MB140-MB149赋值B#16#08,在SIMATIC 315PN-2中,将FB14的“REQ”置上升沿信号,此时SIMATIC315PN-2的MB150-MB159接收到B#16#08.如图16所示.图16将SIMATIC 315PN-1的MB170-MB179赋值B#16#07,将FB15的“REQ”置上升沿信号,此时SIMATIC 315PN-2的MB160-MB169接收到B#16#07.如图17所示.图17将SIMATIC 315PN-2的MB170-MB179赋值B#16#11,将FB15的“REQ”置上升沿信号,此时SIMATIC 315PN-1的MB160-MB169接收到B#16#11.如图18所示.图184. 罕见问题•两个S7-300PN CPU之间建立S7连接可有哪些通信方式？答：可以有确认连接、非确认连接、单边通信•使用FB8/9时,数据已发送,法式块没有毛病显示,可是没收就任何数据？答：发送区与接收缓冲区长度纷歧致.•使用FB12/13时,发送区与接收缓冲区长度是否必需一致？答：发送区的年夜小只要不超越接收缓冲区就可以.•FB12发送数据时,发送数据的长度由哪个参数决定?答：发送长度由LEN决定.但发送数据的起始地址和最年夜长度由SD_1决定.时间：二O二一年七月二十九日。

通过FC5,FC6实现S7-300PLC之间的TCP以太网通讯说明

CPU之间TCP通讯说明根据项目情况组态好硬件，注意TCP 通讯卡要选择支持CPU和CPU通讯的的卡件，进入网络组态界面注意TCP 通讯卡的IP地址要设在同一个网段内，选择1号站点，双击上画面的的黑色行，选择要通讯的站点2号站选择通讯类型ISO-on-TCP连接选择标识号，并在激活连接的建立处打勾，确定。

这样1号站和2号站就建立好了通讯关系。

双击黑色行（第二行）选择3号站，并选择通讯类型ISO-on-TCP连接，确定选择标识号，并在激活连接的建立处打勾，确定。

这样1号站和3号站就建立好了通讯关系。

单击2号站的CPU双击黑色行（第二行）选择3号站，并选择通讯类型ISO-on-TCP连接，确定选择标识号，并在激活连接的建立处打勾，确定。

这样2号站和3号站就建立好了通讯关系。

保存并编译显示无错误。

以下以1号站向2号站发送数据和一号站接收2号站数据为例说明：形式参数的说明下面解释了AG_SEND功能的所有形式参数。

ACT INPUT BOOL 0、1 如果使用ACT=1对FC进行调用，则从使用SEND参数指定的ISO传输数据区中发送LEN个字节。

当通过ACT=0调用FC时，更新状态代码DONE、ERROR和STATUS。

此处取CPU的时钟脉冲M10.5 每秒发送一次ID INPUT INT 1、2...64(S7-400) 1、2...16(S7-300)在参数ID中指定连接的连接数。

此处取1号和2号通讯1号站向2号站发送数据的连接数1；{注意：在此项目中： 2号站向1号站发送数据的连接数为2；1号站向3号站发送数据和接收的连接数为3；3号站向1号站发送数据和接收的连接数为4；2号站向3号站发送数据和接收的连接数为5；3号站向2号站发送数据和接收的连接数为6；}LADDR INPUT WORD 模块基址当通过STEP 7硬件配置组态CP时，模块基址将显示在组态表中。

在此指定该地址。

的块参数LADDRSEND INPUT ANY 指定地址和长度。

西门子S7-300PLC的通讯

西门子S7－300PLC‎的通讯多点接口(MPI) 集成在CPU‎中，用于同时连接‎编程器、PC机、人机界面系统‎及其他SIM‎A TIC S7/M7/C7等自动化‎控制系统。

—- 用户可以方便‎的使用Ste‎p7软件进行‎通讯组态。

—- CPU 支持下列通讯‎类型：过程通讯通过总线(AS-i或PROF‎IBUS)对I/O模块周期寻‎址(过程映象交换‎)。

数据通讯在自动控制系‎统之间或人机‎界面(HMI)和几个自动控‎制系统之间，数据通讯会周‎期地进行或被‎用户程序或功‎能块调用。

通过PROF‎IBUS的过‎程通讯–—S7-300通过通‎讯处理器，或通过集成在‎C PU上的PROFIB‎U S-DP接口连接‎到P ROFI ‎B U S-DP网络上。

—- 带有PROF‎IBUS-DP主站/从站接口的C‎PU可以使用‎户能够方便高‎效地进行组态‎。

—- 而且，用户通过PR‎O FIBUS‎-DP分布式I‎/O就像处理集‎中的I/O一样，具有相同的组‎态、地址和编程。

—- 下列设备可以‎作为通讯的主‎站：SIMATI‎C S7-300(通过带PRO‎F IBUS-DP 接口CPU或‎通过PROFIB‎U S-DP)SIMATI‎C S7-400(通过带PRO‎F IBUS-DP 接口的CPU‎或通过PRO‎F IBUS-DP CP)SIMATI‎C C7(通过带PRO‎F IBUS-DP接口的C‎7或通过PR‎O FIBUS‎-DP CP)S5-115U/h，S5-135U和带IM308‎的S5-155U/H带PROFI‎B U S-DP接口的S5-95USIMATI‎C 505—- 需要说明的是‎，在一条线上不‎要连接2个以‎上的主站。

—- 下列设备可以‎作为从站：ET200B‎/L/M/S/X分布式I/O设备通过CP34‎2-5的S7-300CPU315‎-2 DP，CPU316‎-2 DP和CPU31‎8-2 DPC7-633/p CP，C7-633 DP，C7-634/P DP，C7-634 DP，C7-626 DP虽然带有ST‎E P7的编程‎器P G/PC或OP在‎总线中作为主‎站，但它们只使用‎部分通过PR‎OFIBUS‎- DP运行的M‎P I功能。

利用网线对S7-300进行编程

网线编程
RJ45接到第1个网口处，然后设置自己电脑的IP地址，设置PG/PC口，选TCP/IP（auto），这样能通过网线对PLC编程。

（1）使用网线连接CP与你的PC，注意，直接连接请使用交叉线，否则，请通过交换机进行。

在Step7中组态CP343-1模块，设定IP地址，在模块上有地址。

同时，需要新建一条以太网网络。

打开你的项目组态画面：
双击CP 343-1
点击属性：设置343的MAC地址，设置IP地址，并新建以太网
Mac地址就是343物理地址，在模块正面的下方。

如果怕麻烦的话，请点击编辑节点：
点击浏览就能看到343的Mac地址。

现在回到项目界面：
点击——选项——设置PG/PC口
选现在的编程电缆将配置下载下去（让343知道自己的地址和配置）
将组态下载下去。

然后在Set PG/PC Interface中选择你常用的网卡，可以设置为Auto。

然后，设置你的电脑的IP地址此主题相关图片如下
然后将交叉网线连接到343的第一个网口上，现在就能用网线编程了
如果现在还不能下载，以后如果要更改IP地址，你可以在Step7硬件组态中更改IP地址重新下载即可。

可能出现的问题：如果上述配置完全正确还不能下载而是出错误，那很可能是编程软件的相关文件被杀毒软件删除，可恢复系统或修复程序来完成。

S7-300之间的以太网通讯

问题：通过CP343-1模块，如何实现2套S7-300之间的以太网通讯？解答：我们首先搭建一套测试设备，设备的结构图如下：2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成，PLC系统概貌如下图：如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图：插入2个S7300的站，进行硬件组态：分别组态2个系统的硬件模块：设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或 TCP connection或 UDP connection 或 ISO Transport connection，如下图：点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：到此为止，系统的硬件组态和网络配置已经完成。

下面进行系统的软件编制，在SIMATIC Manager界面中，分别在CPU314C-2PTP、CPU314C-2DP中插入OB35定时中断程序块和数据块DB1，DB2，并在两个OB35中调用FC5（AG_Send）和FC6（AG_Recv）程序块，如下图：创建DB1、DB2数据块，如下图：2套控制程序已经编制完成，分别下载到CPU当中，将CPU状态切换至运行状态，就可以实现S7-300之间的以太网通讯了。

实验9-两台S7-300之间的Ethernet通讯

实验9 两台S7-300之间的Ethernet通信实验指导书一、实验目的了解S7-300的Ethernet基本通信原理，掌握S7-300/400的硬件组态方法，熟练运用梯形图语言进行编程，培养对工业控制系统进行硬件设计、软件编程和现场调试的基本能力。

二、实验要求1)以实验室的S7-300为硬件设备，认识掌握Ethernet通信原理及方法；2)学习STEP7编程软件SIMATIC Manager，运用梯形图语言对S7-300 PLC进行编程。

三、实验设备1)电源、CPU、以太网通信处理模块2)网线、交换机3)SIMATIC Manager编程软件四、实验原理S7-300/400与S7-300/400的工业以太网通信可以组态成双边编程、单边编程等多种形式。

本实验以两个CPU315-2DP各连接一个CP 343-1，构建一个小型的工业以太网通信网络，实现双边编程通信。

通信协议：1)ISO传输协议：ISO传输协议支持基于ISO的发送和接收，使得设备（例如SIMATIC S5或PC）在工业以太网上的通信非常容易，该服务支持大数据量的数据传输（最大8KB）。

ISO数据接收有通信方确认，通过功能块可以看到确认信息。

2)TCP：TCP即TCP/IP中传输控制协议，提供了数据流通信，但并不将数据封装成消息块，因而用户并不接收到每一个任务的确认信号。

TCP支持面向TCP/IP的Socket。

TCP支持给予TCP/IP的发送和接收，使得设备（例如PC或非西门子设备）在工业以太网上的通信非常容易。

该协议支持大数据量的数据传输（最大8KB），数据可以通过工业以太网或TCP/IP网络（拨号网络或因特网）传输。

通过TCP，SIMA TIC S7可以通过建立TCP连接来发送/接收数据。

3)ISO-on-TCP ：ISO-on-TCP提供了S5兼容通信协议，通过组态连接来传输数据和变量长度。

ISO-on-TCP符合TCP/IP，但相对于标准的TCP/IP，还附加了RFC 1006协议，RFC 1006是一个标准协议，该协议描述了如何将ISO映射到TCP上去。

S7-300的CP343_1使用手册实例

11在无其他适配器的情况下首次怎样和以太网模块cp343-1,cp343-1lean连接首次的连接必须要用以太网模块的mac的地址连接，在PG/PC中设置连接方式为ISO AND Ethernet ，这种连接方式是网卡间通过mac地址的连接方式。

其它与用pc适配器连接方法相同，在第一次连接上后，如果将来使用的是TCP/IP协议，则在硬件组态里设置好IP地址，没有网关选择无网关。

连接，下载硬件组态。

的方式了。

然后把计算机的网卡地址设得与硬件组态中的IP地址在同一网段中（不能相同，否则会冲突）。

最后网线的选用，计算机直接与模块连接时，交叉线与平行线都可以，通过交换机或路由器则需要用平行线。

由于cp343-1 lean 无mac地址，那么其第一次连接必须通过其他适配器写入地址后才能完成，同时也就不支持ISO AND Ethernet 的通讯方式。

通过CP343-1模块，如何实现2套S7-300之间的以太网通讯？我们首先搭建一套测试设备，设备的结构图如下：2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1 IT、PC、CP5611、STEP7组成，PLC系统概貌如下图：如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：第一步：打开SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态，如图：插入2个S7300的站，进行硬件组态：分别组态2个系统的硬件模块：设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：组态完2套系统的硬件模块后，分别进行下载，然后点击Network Configration按钮，打开系统的网络组态窗口NetPro，选中CPU314，如下图：在窗口的左下部分点击鼠标右键，插入一个新的网络链接，并设定链接类型为ISO-on-TCP connection 或TCP connection或UDP connection 或ISO Transport connection，如下图：点击OK后，弹出链接属性窗口，使用该窗口的默认值，并根据该对话框右侧信息进行后面程序的块参数设定：当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：到此为止，系统的硬件组态和网络配置已经完成。

mcgss7-300TCP通信超级详细教程

任务输入数字10 q12.0输出一个信号1打开博途开始硬件组态
2将ip地址设置为路由器同网段内，路由器地址（192.168.1.1）plc地址（192.168.1.200）
双击plc的网口
如图设置即可。

3编写程序
点击下载后弹出
PG/PC端口选择自己连接的网卡用网线连接和无线连接的网卡不一样。

点击开始搜索
扫描到的plc会出现在列表中
点击装载即开始下载
将 mw10的值改为10
写入数据到mw10 中确认程序无误，组态mcgs
在这里可以看到修改后的ip地址
这就算通信成功
打开mcgs
点击设备窗口弹出一个窗口后对着窗
口内部点击右键
点击设备管理
选择蓝色地区双击后出现在右边然后点击确认
在设备工具箱中就出现了西门子cp443-1以太网模块
双击设备工具箱中的以太网模块
然后设备窗口中出现了之后双击此设
备
出现此窗口后
修改ip地址
本地的ip地址可以通过cmd命令ipconfig来获得
这就是我的本机地址刚才设置的plc 的地址为 192.168.1.200 远程地址就设置成192.168.1.200
当这个数值为0 的时候就算通信成功
接着开始组态画面即可
对应plc的地址即可。

然后下载
先点击工程下载接着启动运行
弹出运行界面
在输入框输入10 Q12.0为真灯泡点亮。

S7-300之间的以太网通信

S7-300PLC之间的工业以太网通信在生产现场，用户还会遇到S7-300的PLC组成小型的局域网实现互相通信的情况。

为了解决这个问题，我们先采用2台CPU 315-2PN/DP通过建立S7连接来说明两台S7-300PLC 的工业以太网的组网技术。

1.西门子工业以太网通信方式简介工业以太网的通信主要利用第二层(ISO)和第四层(TCP)的协议。

以下是西门子以太网的几种通信方式。

(1)ISOTransport (ISO传输协议)ISO传输协议支持基于ISO的发送和接收，使得设备在工业以太网上的通信非常容易，该服务支持大数据量的数据传输(最大8KB)。

ISO数据接收有通信方确认，通过功能块可以看到确认信息。

用于SIMA TIC S5和SIMATIC S7的工业以太网连接。

(2)ISO-on-TCPISO-on-TCP支持第四层TCP/IP协议的开放数据通信。

用于支持SIMA TIC S7和PC以及非西门子支持的TCP/IP以太网系统。

ISO-on-TCP符合TCP/IP，但相对于标准的TCP/IP，还附加了RFC 1006协议，RFC 1006是一个标准协议，该协议描述了如何将ISO映射到TCP 上去。

(3)UDPUDP(User Datagram Protocol, 用户数据报协议)，属于第四层协议，提供了S5兼容通信协议，适用于简单的、交叉网络的数据传输，没有数据确认报文，不检测数据传输的正确性。

UDP支持基于UDP的发送和接收，使得设备(例如PC或非西门子公司设备)在工业以太网上的通信非常容易。

该协议支持较大数据量的数据传输(最大2KB)，数据可以通过工业以太网上或TCP/IP网络(拨号网络或因特网)传输。

通过UDP，SIMATIC S7 通过建立UDP连接，提供了发送/接收通信功能，与TCP不同，UDP实际上并没有在通信双方建立一个固定的连接。

(4)TCP/IPTCP/IP 中传输控制协议，支持第四层TCP/IP协议的开放数据通信。
