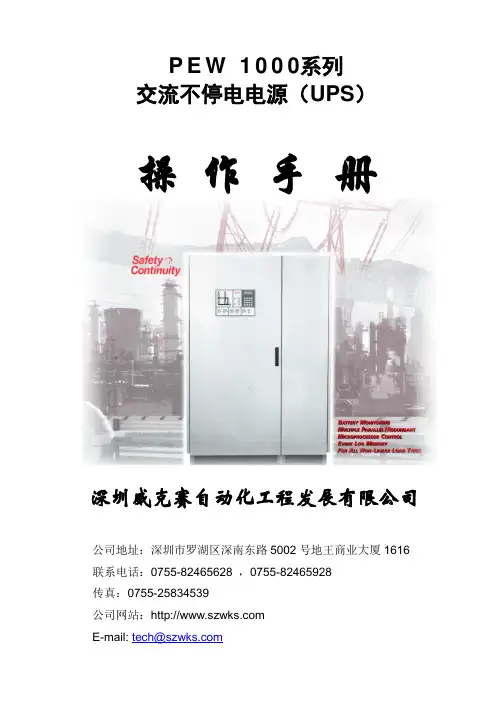

UPS 操作手册完整版
接点
组件
解释
F021
逆变器输出保险
当逆变器发生重大故障时保护负载，当逆变器发生重大故障时系统将会切换到旁路，同时保险F021将会断开并不影响输出电压。前面板将会显示警报
A035
(A030)
静态旁路转换开关EN
具有3组不平行转换电源可控硅
A201
内部电源供应
由内部整流器主线或旁路主线供电，此供电是内部供电冗余系统的一部分与A202一起由电池供电，二者之中的每一个都可以充足为系统供电，当二者之中的一个发生故障，前面板将会将会发出警报
每一个并机系统是独立的，有其独立的旁路，除了输出配电柜，不再需要其他的共用组件或者中央部件
一个有问题的系统将会立刻与输出配电柜隔离
负载为各个独立的系统所分配供电
特性
产品特点
优点
冗于组件为并机冗于所使用（无公共故障点）
保证连续为负载供电
风扇监测
每一个独立的长寿命风扇由一个霍尔发生器监测（防尘）并且可以在线更换，不会对负载及人身造成危险
在此状态下负载由系统供电（逆变器或静态旁路）
TEST旁路主线供电，UPS系统可被检测，而用电设备可以在安全的母线工作
BYPASS在此状态下负载由旁路主线供电，UPS系统可被检测，而用电设备可以在安全的母线工作，要完全的隔离系统部分Q028，Q001，和Q004必须是断开的
X001
整流器主线端子
用于连接整流器主线（L1，L2，L3，PE）整流器主线输入已被保护，代替外部的保护设备保险管或断路器可以应技术需要而使用
滤波电抗器
与CB03一同过滤PWM的输出低级别
消除逆变变压器T002输的出非线性失真因素
UPS系统操作手册
UPS系统操作手册佛山设施运维目录一、UPS操作面板描述 (3)1.控制面板说明 (3)2.控制面板功能描述 (4)二、工作模式 (4)1. 市电正常在线工作 (4)2. 蓄电池逆变供电 (5)3. 旁路供电 (5)4. 维修旁路供电 (5)三、UPS的组成及功能 (6)四、UPS的切换程序 (6)1. 单机开机程序 (6)2. 单机关闭程序 (7)3. 从在线运行转换到外部旁路运行 (7)4. 从外部旁路运行转换到在线模式 (7)UPS 系统操作手册一、 控制面板1 控制面板说明导航按钮 右软键导航按钮 左软键 导航按钮 上 导航按钮 下显示屏逆变器“打开”按钮系统正常 LED警告 LED 警报 LED 复位按钮逆变器“关闭”按钮2 控制面板功能描述（1）.启动逆变器：按逆变器“开启”按钮 5 秒钟。
（2）.停止逆变器：按逆变器“关闭”按钮 5 秒钟。
（3）.消音蜂鸣器：即刻按下复位按钮可使蜂鸣器消音（4）.复位按钮：为恢复故障情况后 UPS 的正常运行，在矫正了导致故障的情况后，至少按复位按钮 1 秒钟。
如果发生故障，按下按钮使声音信号静音，如果故障已修复，再次按下按钮，即可复位锁存的故障信息，从而使 UPS 再次运行。
（5）.一般状态 LED：三个 LED 指示器让您快速粗略地了解 UPS 状态，如下所示：“OK” LED （绿色）正常运行当此灯打开时（不闪烁），系统正常运行且不存在任何警告或警报。
市电出现故障时（所有其他条件处于额定水平），此 LED将闪烁。
“警告” LED （黄色）存在警告情况当出现可能影响 UPS 正常工作的异常状况时，则将激活这个指示灯。
这些情况并非源于 UPS，但可能由周围环境或电气安装（电源侧和负载侧）引起。
可以通过浏览相关 LCD 显示屏菜单来阅读活动的警告描述。
“警报”LED （红色）警报情况当此灯打开时，应立即注意警报的严重程度，并立即通知进行维修。
可以通过浏览相关 LCD 显示屏菜单来阅读活动的警报描述。
UPS中文手册(通用)
U n i n t e r r u p t i b l eP o w e r S u p p l y用户手册U S E R′S M A N U A L10-40KVA三相输出Three-phase Output注意事项本手册包含安装与操作本产品的说明.。
请在安装前由经过专业训练的人员详细阅读本手册。
因为本手册包含基本的使用说明。
请妥善保存！安全规范■本产品安装时必须接地■所有关于本产品内部的维修保养工作必须由经过专业训练的人员操作■在需要更换保险丝的情形时,请更换同样型式与规格的保险丝(请参阅”设置输出入配线”章节).■在必须切断UPS的输入市电时,请断开前面板内的所有开关,或者经由UPS的控制面板选择”SYSTEM OFF”由于本产品不断的改良与研发,对于本手册内容有所修正时将不另行通知.欢迎您随时与我们联系以取得最新信息.本产品”不断电式电源供应器”(UPS),符合基本的电磁干扰要求:EMC指令89/336e 92/31 a 93/68 ECC.使用说明警告:本产品属于A等级的UPS.在居住的环境中,本产品可能会造成无线电干扰,此情况下,使用者可能必须采取适当的措施.例如:当电视或者收音机受到干扰时,可将本产品搬移到适当的距离以减少干扰情形.pag. 2 / 29索引外观位置图 (5)储存 (5)安装环境 (6)前置作业 (6)安装环境 (6)安装位置 (6)设置输出入配线 (7)保护 (7)UPS内部. (7)UPS输入. (7)UPS 输出，短路与选择性. (7)差异 (8)配线与连接 (8)启动UPS前置作业 (8)市电与负载连接 (9)三相输出（输入：三相） (9)电瓶 (9)外接电瓶箱 (9)内接电瓶箱 (9)连接状况 (9)开机程序 (9)功能检查 (10)关机 (10)配置模式 (10)在线式（ON - LINE） (10)待机经济模式（STANDBY-ON operation） (10)操作模式 (11)电瓶操作模式（不属于稳压器配置模式） (11)旁路操作模式 (12)手动旁路维护模式 (12)维护 (13)UPS 部件 (13)输入 / 输出过滤器 (13)转换器 (13)pag. 3 / 29逆变器 (14)旁路 (14)SWMB (手动维护开关), SWIN, SWOUT (14)电瓶 (14)RS232 n.1 与 n. 2 介面 (14)讯号及指令面板.... . (14)EPO连接器 (15)规格 (16)系统 (16)转换器输入 (16)转换器输出 (17)电瓶 (17)输出逆变器 (17)旁路 (17)状态讯息显示 (18)概述 (18)警示灯号: LED. (18)警告讯息 (19)控制面板 (20)基本选单 (20)Key menu 1, "?", HELP (20)Key menu 2 "测量" (20)Key menu 2, 2 : “输出测量” (21)Key menu 3 "KEY", 指令 (21)Key menu 3, 2: 电瓶测试 (21)Key menu 3, 5: 使用者自订 (22)Key menu 3, 5, 436215, 2: 工作模式和功率设定 (22)Key menu 3, 5, 436215,3:输出电压，旁路电压范围，旁路频率范围的设定 (22)Key menu 3, 5, 436215, 4:电池数量，电池浮充电压，电池容量设定 (22)Key menu 3, 5, 436215,5:电池定时自测试设定 (22)Key menu 3, 6: 逆变器关闭 / 切至旁路模式 (23)Key menu 3, 7: 系统完全关机设定. (23)Key menu 4:事件记录 (23)故障代码表 (25)附录 (27)尺寸 / 重量 (28)pag. 4 / 29pag. 5 / 291. 控制面板2. 上面板3. 前面板4. 滑轮5. 背面通风孔6. 散热孔7. 风扇网格 8. EPO 连接器9. REMOTE 连接器 10. RS232-2 通讯端口 11. RS232-1 通讯端口 12. 侧面板本产品的储存条件如下:温 度:0°- 40°C (32°- 104°F) 相对湿度:< 95%UPS 内含电瓶时:UPS 内部的电瓶会因为化学变化而自我放电.假如您并非要立即使用本产品,请注意外装箱上标示的再充电日期(此标示只有在UPS 内含电瓶时才会有),并在期限内再充电!再充电只要提供UPS 输入电源并开机限内再充电,保持在”正常模式”下运作至少24小时本产品出厂时附有:- 保证书- 使用手册·-Nr. 3输入电瓶保险丝，-Nr. 2 输入电瓶箱保险丝（假如内接电瓶存在时）安装环境·避免灰尘量太大,或者空气内有其它粉尘类的物质.·确认安装的地板可以承受UPS以及电瓶箱的重量(请参照”尺寸与重量”章节) ·请检查安装的地点有足够的空间,不会造成日后维修的困扰· UPS操作时的环境必须在0-40℃之间.本产品可以在0-40℃之间正常操作.建议最佳的UPS与电瓶操作温度是20-25℃之间.事实上,电瓶在20℃下的平均寿命是4年,而在30℃之下则寿命会减半.·避免阳光直接照射及靠近热源.为了保持安装环境的温度如上所述,请装设适当的排热系统(请参照“规格”章节确认kcal/kW/B.T.U.参考值).你可以参考下列的做法:·自然散热;·强制散热:当外界温度(例如20℃比UPS的操作环境低(例如25℃);·空调设备:当外界温度(例如30℃比UPS的操作环境高(例如25℃)安装位置对于安装位置请注意下列事项:UPS 的前面板请留至少1公尺的空间以便日后维护方便.pag. 6 / 29∙UPS后背板与墙壁间至少留下20公分的距离以保持散热风扇的排热效果;至少40公分以便维护.∙请勿放置任何物品于UPS的上方∙交流/直流输出入电源线可以从UPS的底部或者后方进入保护UPS内部输出入的保护开关与保险丝如下所列(请查询方块图).更换保险丝时请依照下表所示的规格与型号.UPS 输入.当安装输入保护装置时,请考量下列两种模式的最大可能电流:∙在"正常操作"模式, 由输入电源至整流器, “最大输入电流” 如上表所列.断路器在整流器输入位置, 如上表中的"SWIN".∙在"旁路操作"模式, 旁路的最大电流值由断路器"SWBY”保护.UPS 输出, 短路与选择性额定的输出入电流如上表所示.短路当UPS的负载发生异常状况时,也就是短路,UPS将会经由限制供应的输出电流值做自我保护 (短路电流).视短路发生时的操作状况.可以分成两方面:∙UPS 在正常模式下:UPS将马上切换到旁路模式,在保险丝动作前,电流值如同“旁路规格” 表所示.∙ UPS 在电瓶供电模式下:UPS 提供两倍的额定输出电流(0.1秒)选择性在正常操作模式下,选择性参照第二行。
UPS智能短信报警器-MobileExpert
广州市竣达智能软件技术有限公司
五、具体功能
● 随时随地通过手机短信查询UPS的市电、逆变器工作、旁路等运行状态， 同时接收UPS的故障告警； ● 简体中文短信息 ● 可群发短消息，支持多个管理员 ● 双向通讯，可实现短消息命令UPS自检并报告结果 ● 弹性部署，可分阶段投入，操作灵活； ● 操作简单，通过短消息命令完成设置 ● 适用于不同厂家，不同型号的UPS ● 扩展功能强大，可根据用户的需求定制
广州市竣达智能软件技术有限公司
【UPS查询】发送英文ZT (不分大小写）可以查询设备当前运行状态（任何 用户都可查询）。 例：发送： ZT UPS已连接时回复UPS当前运行数据，否则回复连接告警。 • 【异常回复】当检测到UPS设备异常时，自动发送异常短信（只有注册手 机号码的用户才可以接收）。 告警内容有：1.市电中断；2.电池电压低；3.旁路状态；4.UPS故障 • 【查询注册用户】发送英文【CX密码】（CX不分大小写），可查询已注册的 用户（已注册用户可接收到UPS异常告警信息） 例:发送 CX123456 密码正确可接收到注册的用户手机号码和对应序号； • 【取消用户】发送英文【QX密码:取消位】（QX不分大小写），此命令可根据 需要取消相关已注册用户。 例: 发送: QX123456:124 可取消已经注册的第1,2,4序号的3位用户。 •
UPS短信报警器给用户带来的好处：
1、突破了时间、地域的限制，能够将分散的UPS统一的管理起来大大的降低 了管理度。 2、管理人员可以随时随地发送短信查询UPS系统运行状态 。 3、一次性投资，日常运行维护成本低，设备的增加不会造成管理成本的大幅 度增加，并能轻松面对未来设备网点的增加。 4、短信报警器可及时发现UPS存在的隐患，如UPS工作在旁路状态，及时采取 相应的措施，防止在突然断电时造成事故。 5、通过短信报警器这一平台减少盲目巡检，减少工作量和维护成本。 6、短信报警器不受人为因素影响，告警及时准确。 7、每周实现7X24小时不间断监控，UPS运行状况轻松掌握 8、通过监控系统可随时了解UPS运行状况，如电池组放电情况、UPS输出品质， 根据UPS运行情况，安排工作人员针对性的进行检查维护。
UPS 用户手册说明书
User ManualContentsContents (1)1 UPS (1)2 Rest Service (1)3 Status information (2)3.1 JSON (2)3.2 HTTP-Rest (3)4 Installation of application (3)5 Notes (4)1 UPSUPS means U ninterrupable P ower S upply. In case of a power failure theUPS assures the controlled shut down event of the device.This settings can be adjusted:-Shutdown time-Dimming time-Display brightness-Start of any desired programIf the mains returns before the PC shuts down, the adjusted times will be resetted. Therefore the sutdown wont be performed and the display returns to the default settings.If the mains returns, during the shutdown process, the device will be automatically restarted. If the device is meant to remain switched off, the following setting can be adjusted:usv.merker.set = 1 in the file C: \ Program Files \ Christ \ USV Control \ External References \ config.properties If the mains returns, after the shutdown process, the device will be automatically restarted, even if the described settings has been made.2 Rest ServiceThe settings of the UPS can be adjusted with the browser address http://localhost:9022Note: For older versions use the address http://localhost:5000The view shows the status of the UPS. The necessary settings can also be made. By pressing the "Save" button, the settings are accepted and take effect immediately. The default values are as follows:User Manual3 Status information3.1 JSONThe current status information can be called up in the root directory of partition C under "UsvControl.json".User Manual3.2 HTTP-RestThe current status information can also be checked via the HTTP rest interface http://localhost9022/api/gpiostate.Note: For older versions use the address http://localhost5000/api/gpiostate4 Installation of applicationNote: This is only necessary if a customer-specific image is installedIn order to use the functionalities mentioned above, two applications are required. These can be downloaded from various locations.The following link is for the application …USV Control“:https:///s/tWyzAkqmZoHtQNeDownload the …Observer“ with the correct driver from the FAQs on the homepage of Christ Electronic Systems. https:///index.php?id=650USV ControlAfter a start-up process of the panel, at least 5 seconds must be waited before the application may be started. This can be set, for example, with the TaskSchedular.The “USVControl.exe” must be run as an administrator. To do this, right-click on the “USVControl.exe” to access the properties and proceed as follows:Properties → Compatibility → Change Settings for all users → activate Run this program as an administratorObserverInstall the "Observer" application. Only the files and registry entries of the installation are required.The "Observer" application can be removed from the autostart: To do this, start the Task Manager with the key combination "Alt" + "Ctrl" + "Del". Then proceed as follows:Startup → Hardware Monitor Utility for IBASE → DisabledUser ManualDisclaimer ContactTechnical data are subject to modification and delivery subject to availability. Any liability that the data and illustrations are complete, actual or correct is excluded. Designations may be trademarks and/or copyrights of the respective manufacturer, the use of which by third parties for their own purposes may infringe the rights of such owner. Christ Electronic Systems GmbHAlpenstraße 3487700 MemmingenPhone:+49 8331 8371-0 (Main Office)+49 8331 8371-500 (Service)Mail:*****************Homepage:https://© Christ Electronic Systems GmbH5 Notes•If the shutdown is implemented in the customer application and the mains returns, the shutdown process must be aborted or the device must be shut down within 10 seconds. Otherwise the CPU can no longer start independently under certain circumstances. The time can be extended on request.•The following application must run in the background for the UPS to be controlled:-UsvControl.exe•It must be ensured that the customer application is ended quickly enough for the panel to shut down properly. Otherwise no protection against data loss can be guaranteed. Depending on the type of CPU and display, the UPS can buffer up to 30 seconds. Depending on the system, CPU utilization, display and peripherals, the buffer time can be significantly shorter. The exact buffer duration must be determinedanew in every application.。
UPS说明书
990-2282A-037
Smart-UPS® VT （10-40 kVA， 400 V、 208 V 和 200 V）－ 操作
i
维护 ................................................................................. 25
Overview 屏幕 （LCD 屏幕） . Overview 屏幕是访问显示界面用户功能的主入口。
Overview 屏幕
Chrg 100% Load 000% 230Vin 000Vout 50Hz Runtime: 0hr 0m
使用回车键可从 Overview 屏幕转到 Main Menu 屏幕。
正常运行模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 电池运行模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 内部旁路运行模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 外部维护旁路运行模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 并联运行模式 （可选） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
操作
Smart-UPS® VT
10-40 kVA – 400 V 10-30 kVA – 208 V 10-30 kVA – 200 V
UPS 微信语音报警终端使用说明书
【新】UPS 微信语音报警终端使用说明书目录1 简介 (3)1.1 产品功能 (3)1.2 使用条件 (3)2 快速安装使用 (3)2.1 产品安装 (3)2.2 安装步骤 (3)3 微信告警 (4)3.1微信关注 (4)3.2 查询已关注的设备 (5)3.3 管理已关注的设备 (7)3.4 微信告警信息 (9)3.5 主动查询UPS运行状态 (10)4 常见问题及解答 (11)4.1 为什么报警器和UPS通讯不上，指示灯S 一直快闪？ (11)1 简介1.1 产品功能v 操作简单, 扫描产品上二维码即可实现监控,勿需额外设置. 在检测到设备异常时，会即时发送告警信息，以及设备当时的主要运行数据;v 用户可通过菜单设置: 即时接收报警或者设定时间段接收报警信息;v 可通过菜单功能查询设备状态. 在被监控设备未发生状态变化时，监控终端会周期性的通报设备的当前运行状态;v 即使有多台设备, 都可以在同一个微信关注号上显示‚查询,实现集中监控的功能;v 设备整合了语音查询功能,方便用户及时‚主动了解最新状况。
在用户主动拨号查询时,它能语音播报当前状态,同时自动通过微信的方式发送当前的状态数据;v 不受管理员人数限制,用户可随意扫描‚添加;1.2 使用条件v 本产品必须安装在通讯网络信号覆盖的范围内；v 应用在对应的UPS品牌及型号的机器上；v 环境温度：-25℃～70℃；相对湿度：0～95%；2 快速安装使用2.1 产品安装v UPS智能微信报警器一个v 电话卡一张（内置于微信告警器中）v 电源一个（12V1A,推荐使用配套的电源）v 天线一根v 智能RS232 串口线一条（非标配件. 正常应使用UPS设备自带的串口线，如果没有可参考产品引脚定义制作）2.2 安装步骤v 安装天线：把天线接入拧紧固定到报警器的天线接头上。
（注意：只需轻轻拧紧天线的螺母即可，切勿大力旋转天线）v 连接UPS：使用已有的RS232 串口线连接报警器和UPS设备。
艾维达UPS使用说明书
EVADA6K /10K在线式不间断电源请遵守本手册所述的所有警告事项和操作指示。
请将本手册存放在适当的位置，以便在进行安装之前详阅以下注意事项。
在操作本产品之前，请务必详阅所有安全事项和操作指示。
目录1. 安全性和电磁兼容性(EMC)相关注意事项 (1)1-1.运输和贮存 (1)1-2.准备 (1)1-3.安装 (1)1-4.操作 (1)1-5.标准 (2)2. 安装和设置 (3)2-1.拆封及检查 (3)2-2.背板视图 (3)2-3.单机安装 (5)2-4.软件安装 (6)3. 使用操作 (7)3-1.按键 (7)3-2.LED指示灯和LCD显示屏 (7)3-3.告警 (9)3-4.单机操作 (9)3-5.LCD显示缩写 (12)3-6.LCD设定 (13)3-8.运行模式/状态说明 (18)3-9.故障代码 (19)3-10.告警指示 (19)4. 故障排除 (20)5. 存放和保养 (21)5-1.存放 (21)5-2.保养 (21)6. 产品规格 (22)1. 安全性和电磁兼容性(EMC)相关注意事项请先详阅使用手册和安全指示后，再安装及使用本产品！1-1. 运输和贮存在需要搬运本台UPS 系统时，务必先以原包装材料包好，以防止并减缓意外的冲撞。
此UPS产品存放的场所必须是干燥且通风良好。
1-2. 准备本UPS系统在由寒冷环境直接送入室内等温暖环境时，可能会有结露情形。
此时，务必等到完全干燥后，才可进行安装。
为此，在移至安装场所后，请至少放置2小时，让UPS适应该环境后，再行安装。
本UPS系统绝不可安装在附近有水或充满湿气的环境。
本UPS系统绝不可安装在阳光直晒或附近有加热器类设备的场所。
绝不可阻塞或遮蔽本UPS外壳上的通风孔。
1-3. 安装绝不可将可导致本UPS过载的设备(如大功率电机类设备)连接到本UPS的输出端。
电源线等线路在布线时应避开会遭到踩踏或发生绊倒的地方。
不可阻塞或遮蔽此UPS外壳上的通风孔。
竣达ups-ipguard使用说明书
UPS-IPGUARD使用说明书目录UPS-IPGUARD使用说明书 (1)1、产品型号功能列表 (3)2、安装配置需求 (4)3、UPS智能云监控报警器JD19P32V3H 产品外观说明 (4)配置 UPS-IPGuard 功能 (5)（一）Web 浏览器网络远程配置方式 (5)1、SNMP 功能设置 (5)2、邮件告警功能设置 (6)4、用户配置功能设置 (9)5、网络参数功能设置 (10)6、 PMcenter集中监控功能设置 (10)7、设备总线（温湿度）功能设置 (11)8、系统时间功能配置 (11)9、远程控制功能设置 (12)10、远程唤醒功能设置 (12)11、历史事件记录 (13)12、设备数据接口 (13)13、 WIFI功能 (13)14、4G短信语音告警功能 (14)14、微信告警功能 (16)15、系统参数： (16)1、产品型号功能列表产品的型号通过查看设备的背面标签查看，点击链接跳转到对应的功能操作说明功能型号软件公有功能WIFI功能4G短信语音功能微信功能产品外观UPS智能云监控报警器JD19P32V3H 1、SNMP 功能2、邮件告警功能3、用户配置功能4、网络参数功能√√√型号JD19P32V3H外观说明5、PMcenter集中监控功能6、设备总线（温湿度）功能7、系统时间功能配置8、远程控制功能9、远程唤醒功能10、历史事件11、设备数据接口2、安装配置需求一台具有RS-232 通讯接口的UPS；一台具有RS-232 通讯接口和10M/100M以太网络适配卡的计算机(具有管理权限的），以做初始参数设置；完整的网络环境；用于网络监控、监测、管理 UPS电源和计算机机房环境及周边设备的系列功能扩展选件（可选）；3、UPS智能云监控报警器JD19P32V3H 产品外观说明P：电源指示灯，正常运行时保持常亮；S：UPS通信指示灯，常亮表示设备与UPS通讯正常，快闪表示通信断线 R：运行指示灯，正常运行时，闪动频率为1Hz，常亮或不亮则表示程序未运行或系统死机E：4G网络指示灯，正常时每2秒闪烁一次，在进行网络注册时快闪Ethernet：UTP 10/100M RJ45以太网络接口；RS485：接温湿度；Device：串口通讯接口，用于连接UPS设备通讯，查询UPS信息;DC 12V：电源输入口。
UPS断电短信报警方案
工作原理图一KTR-TH23型小型机房监控一体化机KTR-TH23型小型机房监控一体化机是一款具有温度和湿度采集，红外遥控信号学习与发送的功能的空调控制小型主机，可以学习市面上99%以上的红外遥控器，并可控制两路开关量输出，检测3路开关量输入。
该产品可实现对机房温湿度实时采集，空调遥控，开关控制等，方便对小型机房的智能化管理与监控。
主要参数●技术指标:1、电源：DC 5-12V （具有反接保护）2、工作环境：温度-20～+50℃相对湿度≤95%RH3、控制范围：0～99℃，0～99%RH4、控制精度：温度±0.5℃，湿度±5%RH5、功耗：< 1W●基本功能:1、温度测量和控制，测量范围：0～99℃2、湿度测量和控制，测量范围：0～99%RH3、2路开关量输出4、3路开关量输入5、可按照用户需求增添功能●硬件参数1、通讯接口：RS4852、传输速率：9600 bps3、浪涌保护：RS485每线都具有600W雷击、浪涌保护4、电气接口：3.96mm标准接线端子(15位)5、体积：120*78*28 (mm)6、安装方式：壁挂式小型机房监控一体化机外观示意图使用说明通过上位机对设备发送学习指令，状态灯长亮，用遥控器对准设备窗口，按下遥控器的按键，状态灯熄灭，刚才按下的键就被学习到相应的按键地址，发送遥控指令，状态灯闪一下，遥控信号被发出。
机房温湿度以及开关量状态都可以通过上位机查询与控制，学习完相应的遥控按键后，就可对机房环境实施远程监控。
二市电检测模块工业用电和商业用电在线路上往往是分开的，电压上是有差异，对线路的保护也不一样。
现在的科技已经很发达，自能化很高，很多时候不需要人工去监控设备，但忽然停电或线路保护，设备停止工作，由于线路不同，办公司还有电，工作人员不能及时发现；对电网线路的监控成为需要。
来电检测器是检测有没有市电的智能设备，有两种信号检测方式，可以是电平检测,也可以通过RS485读取当前市电状态。
锂电UPS用户手册(32开)
LinkData锂电UPS用户手册北京联动天翼科技有限公司Beijing LinkData Technologies Co.,Ltd.1目录目录......................................................................................1 1.产品外观...........................................................................2 1.1 LD-100S 外观..............................................................2 1.2 LD-200S 外观..............................................................3 1.3 LD-1000S 外观............................................................4 1.4 LD-200S-D 外观..........................................................5 1.5 LD-1000S-D 外观........................................................6 2.产品规格...........................................................................7 2.1 性能参数........................................................................7 2.2 配套组件........................................................................8 2.3 功能介绍......................................................................10 3.安装指南.........................................................................13 4.使用及维护注意事项.......................................................15 4.1 使用注意事项..............................................................15 4.2 故障诊断指南..............................................................16 4.3 储存与运输 (16)21.产品外观1.1 LD-100S 外观1.1.1 LD-100S 前视图POWER ：UPS 开关 RUN ：运行指示灯 INV ：逆变指示灯 PWL ：告警指示灯RJ45：网口/串口监控接口 DB9：干接点/串口监控接口1.1.2 LD-100S 后视图AC IN PUT ：输入接口 OUT PUT （左）：输出接口（国标） OUT PUT （右）：输出接口（美标） ：接地端子1.2 LD-200S外观1.2.1 LD-200S前视图POWER：UPS开关RUN：运行指示灯INV：逆变指示灯PWL：告警指示灯RJ45：网口/串口监控接口DB9：干接点/串口监控接口1.2.2 LD-200S后视图AC INPUT：输入接口OUT PUT：输出接口：接地端子341.3 LD-1000S 外观z 1U 形态（外接BPS电池组）z 2U 形态（内置48V10Ah电池）z 3U 形态（内置48V20/30/40Ah电池）POWER ：UPS 开关 RUN ：运行指示灯 INV ：逆变指示灯 ALM ：告警指示灯MONI ：干接点监控接口ANT ：内置短信数传模块天线接口RS232/ETH ：串口/网口监控接口MUTE/BUZZ ：蜂鸣器开关 AC OUT ：输出接口 AC IN ：输入接口 BATTERY ：外置电池端子（1U 形态）51.4 LD-200S-D 外观1.4.1 LD-200S-D 前视图AC100~240V ：输入接口 V out ：整流模块输出指示灯 ON/OFF ：整流模块开关 ALM （整流）：整流模块故障指示灯 RUN ：通信模块运行指示灯 RS232：DB9监控接口 ALM （通信）：通信模块告警指示灯 BAT ：电池接口 LOAD ：输出接口1.4.2 LD-200S-D 侧视图：接地端子61.5 LD-1000S-D 外观AC INPUT ：输入接口 RUN （整流）：整流模块运行指示灯 ALARM ：整流模块保护指示灯 FAULT ：整流模块故障指示灯 COM ：DB50监控接口 RS232/RS485：RJ45接口 RUN （通信）：通信监控模块运行指示灯 ALM ：通信监控模块告警指示灯 FU-BT 20A ：电池输入保险 FU-1 10A ：I 路输出保险 FU-2 20A ：II 路输出保险 BATT-20A ：电池接口LOAD1 10A ：I 路输出接口 LOAD2 20A ：II 路输出接口72.产品规格2.1性能参数2.1.1 交流UPS 性能参数产品型号 LD-100S LD-200S LD-1000S 系统容量 150VA 300VA 1000VA 系统效率 ≥83% ≥83% ≥88% 静态功耗 <5w<8w <20w电压 220V±20％ 输入频率 50Hz＋4％电压220V±20％（跟随市电） 220V±5V（电池供电） 频率 50Hz±4%（市电供电） 50Hz±0.5Hz（电池供电）转换时间 ≤10毫秒 输出功率因数≥0.7 默认容量120Wh 240Wh/480Wh内置最大1920Wh 或外接BPS 循环寿命 ＞1000次 电池工作温度 -20°C～60°C净重(Kg)4.610.4 主机：7.2 尺寸(mm)W×D×H360×240×1U420×360×2U 440×360×1U/2U/3U输入插座IEC ×1外观尺寸 输出插座 国标×1, 美标×1国标×3 保护功能过载保护，短路保护，过压保护，欠压保护 操作环境 -20℃～60℃，最高海拔2000米，相对湿度≤95％（40℃±2℃）使用环境运作噪音 <55dB(A)通讯接口RS232/干接点/IP 接口/SMS 短信82.2.2 直流UPS 性能参数型号 LD-200S-D LD-1000S-D额定电压 220V AC 输入电压范围90～264V AC频率 50Hz±2.5Hz 输入输入功率因数≥0.99电压 ﹣48V DC电流 5A （可配置双模块）15A （可配置双模块）输出 系统效率 ≥85% 容量 选配电池循环寿命 ＞1000次 尺寸（mm）W×D×H 440 x 240 x 1U 440x 250 x 1U输入插座 IEC ×1主机外观尺寸 输出插座 D 型2PIN 接口×2 D 型4PIN 接口×2保护功能输出过、欠压保护，过载保护，短路保护，均衡功能，过温保护工作温度-20℃～60℃，最高海拔2000m ，相对湿度≤95%(40℃±2℃) 使用环境运作噪音 ≤55dB（A） 通讯接口 RS232串口/干接点/IP 接口/SMS 短信2.2 配套组件2.2.1 交流UPS 主机配套组件配件名称规格 数量电池箱红黑连线 2.5mm ²×40cm （红）2.5mm ²×40cm （黑）1对（LD-1000S ）0.75mm ²×1.8m1根（LD-100S 、LD-200S ）UPS 输入线 1.5mm ²×1.8m 1根（LD-1000S ）锂电监控线 选配 1根 接地线 1.5mm ²×50cm （黄绿）1根 UPS 主机配套螺丝M3×8;M6×4 1包 UPS 主机配套挂耳L 型(1/2/3U) 1对92.2.2 直流UPS 主机配套组件配件名称 规格 数量 UPS 输入线 1.5mm ²×1.8m 1根UPS 输出线 蓝黑D 型2PIN 线（LD-200S-D ）蓝黑D 型4PIN 线（LD-1000S-D ） 1根UPS 电池连线 红黑D 型2PIN 线（LD-200S-D ）红黑D 型4PIN 线（LD-1000S-D ）1根UPS 主机配套螺丝M3×8;M6×4 1包 UPS 主机配套挂耳L 型(1U) 1对2.2.3 配套铁锂电池规格电池容量 电池重量（kg ） 电池体积（mm ）W ×D ×H48V10Ah 6 440×270×44(1U) 48V20Ah 12 440×270×88(2U) 48V30Ah 17 440×360×88(2U) 48V40Ah 23 440×360×88(2U) 48V50Ah 28 440×360×132(3U) 48V100Ah54440×360×264(6U)2.2.4 电池箱配套组件配件名称 规格数量电池箱配套螺丝 M4×12;M6×4 1包电池箱配套挂耳L 型(1/2/3U) 1对2.3 功能介绍2.3.1 启动UPSz交流型UPS长按主机前面板左侧开关键（Power）5秒以上，待运行灯（RUN）长亮（绿色）；z交流型UPS市电输入时自启动。
UPS使用手册
记录选项 对话框 5."
"
-------------------------------------------------------------------------------------------------------------- 25
网络唤醒设定 对话框 26. ”
”
----------------------------------------------------------------------------------------------------- 48
电池控制参数 对话框 27. ”UPS
”
---------------------------------------------------------------------------------------------- 49
"
-------------------------------------------------------------------------------------------- 47
通讯口设定 对话框 25. "
"
-------------------------------------------------------------------------------------------------------- 47
二：Winpower 的安装步骤--------------------------------------------------------------------------- 7
新款UPS中文说明书
请严格遵守本手册中和机器上的所有警告及操作说明并妥善保管本手册。
在没有阅读完所有的安全说明和操作说明以前，请不要操作本机器。
目录一简介1.1常用符号说明-----------------------------------------------------------------------------------------------------------------03 1.2安全注意事项-------------------------------------------------------------------------------------------------------------03 二产品介绍2.1UPS的分类与配置--------------------------------------------------------------------------------------------------------04 2.2UPS外观--------------------------------------------------------------------------------------------------------------------04 2.3工作原理简介--------------------------------------------------------------------------------------------------------------05 三安装3.1开箱检查-----------------------------------------------------------------------------------------------------------------------06 3.2安装注意事项-----------------------------------------------------------------------------------------------------------------06 3.3 接线----------------------------------------------------------------------------------------------------------------------------06 3.3.1 UPS输入输出接线-----------------------------------------------------------------------------------------------------06 3.3.2长效机UPS外接电池接线-------------------------------------------------------------------------------------------08 3.3.3连接通讯线--------------------------------------------------------------------------------------------------------------08 四运行操作4.1操作显示面板------------------------------------------------------------------------------------------------------------104.2运行模式------------------------------------------------------------------------------------------------------------------114.2.1 市电模式------------------------------------------------------------------------------------------------------------114.2.2 电池模式------------------------------------------------------------------------------------------------------------114.2.3 旁路模式------------------------------------------------------------------------------------------------------------124.3操作----------------------------------------------------------------------------------------------------------------------124.3.1 开关机操作---------------------------------------------------------------------------------------------------------124.3.2电池自检操作-------------------------------------------------------------------------------------------------------134.3.3 LED显示与警告---------------------------------------------------------------------------------------------------13 五维护----------------------------------------------------------------------------------------------------------------------------145.1 电池维护----------------------------------------------------------------------------------------------------------------145.2 UPS的功能检查-------------------------------------------------------------------------------------------------------14 六故障排除-----------------------------------------------------------------------------------------------------------------------15 七产品规格与性能--------------------------------------------------------------------------------------------------------------16 7.1 基本电气性能-------------------------------------------------------------------------------------------------------------16 7.2尺寸和重量-----------------------------------------------------------------------------------------------------------------16 7.3使用环境--------------------------------------------------------------------------------------------------------------------17 7.4 EMC-------------------------------------------------------------------------------------------------------------------------17 7.5 安规-------------------------------------------------------------------------------------------------------------------------17 7.6 行业标准-------------------------------------------------------------------------------------------------------------------17 八维修保证-----------------------------------------------------------------------------------------------------------------------18一简介1.1 常用符号说明下述符号有部分或者全部会出现在使用手册或使用过程中，请了解他们的含义。
UPS智能短信报警器操作说明书_R111
：400-188-7589 企业在线 QQ QQ：
3.当手机信号弱导致网络注册不正常时，指示灯快闪。
3 智能短信应用指令
3.1 注册用户
� 功能：注册用户手机号码到报警器上，只有注册的用户才能接收到 UPS 的告警短信； � 指令：发送格式：ZC+密码+#用户 1 号码+#用户 2 号码+...（ZC 不分大小写,一次最多 注册 3 位用户，本产品最多可注册 8 位用户） 。 � 应用：编辑短信：ZC000000#13452562585 发送到报警器上的手机卡，回复成功时表 示用户 13452562585 已经注册成功。说明：000000 为初始密码。
条件 1.2 使用 使用条件
� 本产品必须安装在通讯网络信号覆盖的范围内； � 应用在对应的UPS品牌及型号的机器上； � 环境温度：-25℃～70℃；相对湿度：0～95%；
使用 2 快速安装 快速安装使用
安装 2.1 产品 产品安
� UPS 智能短信报警器一个 � 电源一个（12V1A,推荐使用配套的电源） � 天线一根
3.2 状态查询
� 功能：用于查询 UPS 的当前运行数据和状态（包含输入；输出；电池电压；负载等） ； � 指令：发送格式： ZT (不分大小写） 。
� 应用：编辑短信：ZT 发送到报警器上的手机卡号码，成功时回复 UPS 当前的运行数据 和状态信息；
3.3 告警接收
� 功能：当 UPS 出现异常时主动发送告警短信到已成功注册的用户手机上，告警内容主要 包含：1.市电中断；2.电池电压低；3.旁路状态；4.UPS 故障。
2.2 安装步骤
� 购买手机卡：可以选用市面上发行的支持 GSM 网络的移动全球通、神州行、动感地带等 （推荐使用动感地带） 。 如果采购时特别要求报警器是 CDMA 网络则必须使用电信卡。 � 安装手机卡及天线：将购买的手机卡插入报警器的 SIM 卡槽中（按下卡槽右边的黄色按 钮可弹出卡槽） ，把天线接入拧紧固定到报警器的天线接头上。 � 连接 UPS：使用已有的 RS232 串口线连接报警器和 UPS 设备。 � 连接电源：使用配套的电源正确接入。具体可参考下图：
UPS说明书
U P S 不断电电源供给器智能在线网络保护不断电系统3KVA/6KVA/10KVA/12KVA/15KVA/20KVA/30KVA■产品使用手册■1. 导论------------------------------------------------------------------------------------------------22. 重要安全指示-----------------------------------------------------------------------------------23. UPS介绍------------------------------------------------------------------------------------------34. 产品介绍------------------------------------------------------------------------------------------55. 安装------------------------------------------------------------------------------------------------66. 操作说明-----------------------------------------------------------------------------------------87. 监控软件选配及计算机接口端口--------------------------------------------------------98. 保养及保存方法------------------------------------------------------------------------------109. 异常状况排除---------------------------------------------------------------------------------1110. 附录A 规格---------------------------------------------------------------------------------15在线式不断电系统电源供应器(UPS)提供一个连续且稳定的电源给需要保护的设备使用，使您的设备免于遭受下列电源的困扰。
Catayou UPS专用短信报警器
UPS专用短信报警器
1、产品功能
控UPS的运行参数和运行状态，当设备出现故障时，可给管理员的手机发短信进行报警，实
现远程报警。
同时，管理员发短信“查询”也可以查询当前状态，实现远程查询功能。
短信
报警器可监控的指标和报警信息包括：
①供电：12V1A，最好由UPS供电
②报警：可设置1个超级管理员、5个报警手机
③环境：-10℃～+60℃
④材质：铝合金，磨砂氧化处理
⑤尺寸：100*55*28mm
⑥重量：90g
3、产品特点
①短信报警设备的元器件符合工业级产品设计，保证本产品内部的GSM无线收发模块和微处理器均可持续、稳定24小时不间断长年可靠地运行；
②接口端完全电隔离，保证被监控的设备和本产品独立运行，互不影响；
③系统组成简单，安装方便，操作简单，对原有设备不会有任何影响；
④提供7*10的远程电话技术支持，一年质保。
4、安装和使用：
①通讯：将数据线一端连接短信报警器，另一端连接UPS/EPS的RS232通讯接口。
②插卡：按动报警器上转角天线底下的黄色按钮，卡托弹出，将手机卡金属面朝上，放在卡托上并放入短信报警器中。
手机卡必须是GSM网的，不能使用CDMA手机。
③供电：使用标配的电源适配器(12V1A)，给报警器供电。
④配置：由管理员发短信进行配置，位置信息、监控指标、报警内容、延时等可自定义。
©北京凯睿优信息技术有限公司贾囝。
UPS智能短信报警器---用户手册V2
“短信报警器”安装手册一简介1.1公司简介1.2产品功能介绍本产品是一款经济实用，安全可靠，使用简单，同时拥有短信告警，邮件告警，历史事件等告警方式，还可扩展语音告警功能，历史数据查询功能，使用方便，设置简单，稳定可靠。
产品采用B/S架构，只要能够联网，就可以远程查看设备的实时运行状况，还可以远程控制设备的运行状态。
二硬件接口及接线说明2.1硬件接口资源本产品共有1个RS232串口，10P接线端子（含1路RS485串口，4路干接点输入，1路继电器输出），1个RJ45网络接口，一个电源接口，以及3个LED指示灯。
2.2接口使用说明Power电源接口是产品供电接口，连接附件的12V开关电源。
RS232接口用于连接以232方式通讯的UPS设备。
RJ45网络接口用于连接互联网，以通过浏览器远程访问设备。
LED灯最上面的绿色灯为电源指示灯，有电源供电时常亮，中间红色灯为运行指示灯，1秒钟闪烁一次表示正常运行中，否则设备运行不正常，最下面的黄色灯为SIM卡注册指示灯，1秒闪一次表示正在注册中，2秒闪一次，表示已经注册成功。
2.3接线安装说明A拆开产品包装，取出电源适配器，把电源适配器接到220V插座上。
B拧上天线头，并装上SIM卡，C取出RS232串口线，把UPS的DB9串口，跟短信报警器的DB9串口连接起来。
D把网线接到短信报警器的RJ45网络接口。
E接通电源给短信报警器供电。
F用电脑登录告警器的网页，设置告警短信的接收人，G安装完毕三软件使用说明3.1默认出厂设置3.1.1产品出厂默认IP为192.168.0.100，默认用户名为admin，默认密码为admin，可登陆网页后进行修改。
3.2登录网页3.2.1登录前，请先确认电脑与短信报警器网络是连通的，并且具有同一个网段的IP，然后打开浏览器，输入监控卡IP，此时提示如下：输入用户名密码后出现网页的首页如下：此时已经进入监控页面，可以看到设备的实时监控数据及告警等信息。
UPS Flexus 数据手册说明书
The FLEXUS series is suitable for protecting information and telecommunications systems, information networks and critical systems in general, where the risks connected with a power supply of poor quality energy could put the continuity of activities and services atrisk, entailing high costs.Flexus series is available in 10-12-15- 20kVA three-phase or single- phase input and single-phase output models and 10- 12-15-20-30-40kVA three-phase input and output models with double conversion online technology according to the VFI-SS-111 classification, as defined by IEC EN 62040-3 standard.Flexus has been designed and produced with state-of-the-art technologies and components, in order to guarantee maximum protection for the users powered, no impact on the supply mains and energy saving.Zero Impact SourceThanks to the technology used, Flexus can solve any problem of connection in installations where the supply mains has a limited installed power, where the UPS is also powered by a generator set or where there are problems of compatibility with loads that generate current harmonics;Flexus has indeed zero impact on the power supply source, be it the mains or a generator set: •low distortion of input current – less than 3% •input power factor 0.99•power walk-in function that guarantees progressive start-up of the rectifier •delayed switching-on function, to restart the rectifier igniters when the mains returns, in case of systems with various UPSThe Flexus also act as a filter and phase-shift protection device in respect of the supply mains ahead of the UPS, since it removes the harmonic components and the reactive power generated by the users powered.Battery Care SystemManagement of the batteries is fundamental to guaranteeing operation of the power supply unitunder emergency conditions. The Battery Care System consists of a series of functions and performances that permit management of the storage batteries in such a way as to obtain the best performance and to extend battery life. Battery recharge:Flexus is suitable for working with hermetically sealed (VRLA), AGM and GEL lead batteries, and openvase and Nickel-Cadmium batteries. According to the type of battery, various recharge methods are available.•One-level recharge, typical for the most commonly used VRLA AGM batteries •Two voltage levels recharge according the IU characteristic•Charge block system to reduce consumption of the electrolyte and further extend the life of VRLA batteries.Ilustračné fotoCompensation of the recharge voltage according to temperature in order to avoid excessive charges and battery overheating.Battery Test in order to detect any fall-off in performance or failure of the batteries in good time.Protection against deep discharges: in case of long low load discharges, the end-of-discharge voltage tension will be increased, as prescribed by the battery manufacturers, in order to avoid damage to or a drop in performance of the storage batteries.Ripple Current: the recharge ripple current (residual AC component) is one of the most important causes that reduce battery reliability and life. Flexus, thanks to the high-frequency battery charger, reduces this value to negligible levels, extending battery life and maintaining high performance for a long time.Wide voltage range: the rectifier is made to be operated with a wide range of values of the input voltage (up to -40% with half load), reducing the need to discharge the batteries and, as a result, extending the battery life.High efficiencyUp to 94% for units from 10 to 20kVA and up to 96.5% for 30 and 40kVA units permit respectively 35% and 55% energy saving (kW/) in one year,compared with similar products present in the market (with average efficiency 91-92%). This exceptional performance value makes it possible to recover the initial investment in less of 4 years operation for units from 10 to 20kVA and 3 years for 30-40kVA units. .Low Management CostThe technology used and the choice of high performance components mean that Flexus can obtain exceptional performance and efficiency levels, from a very low fooprint and dimensions: • The lowest footprint in this category, only 0.26sq. m. for 20kVA Flexus, batteries included • Output power with power factor 0.9thatprovides up to 15% more active power compared to a normal UPS in commerce, guaranteeing the greatest margin in sizing of the UPS for further load increasesFlexibilityFlexus can be used for a wide range of applications, thanks to its characteristics of configuration flexibility, accessories and options available and performance levels:• Suitable for powering capacitive loads such asblade servers, without any reduction of the active power, from 0.9 leading to 0.9 lagging • Modes of operation: On Line, Eco, SmartActive and Stand By Off • Frequency converter mode• Power Share sockets that can be configuredin order to maintain the back-up time for the most critical loads or to be activated only when the mains goes down• Cold Start to switch on the UPS includingwhen the supply mains is off• Battery cabinets of various dimensions andcapacity, for longer back-up times• Option to connect a temperature sensor forexternal battery cabinets, for recharge voltage compensation• Additional battery chargers to optimizerecharge times• Aptional double input of the supply mains•isolation transformers to modify the neutral arrangements, in case of separate sources or for galvanic isolation between input and outputAdvanced CommunicationFlexus is equipped with a graphic display that provides information, measures, states and alarms regarding the UPS in 5 different languages.• Advanced multiplatform communication, for alloperating systems and network environments: Watch&Save 3000 monitoring and shutdown software included with SNMP agent• Compatible with PowerNetGuard for theremote assistance service • RS232 or USB serial port• 3 slots for the installation of optionalcommunication accessories.• REPO (Remote Emergency Power Off)• Input for connection of the auxiliary contact ofan external manual bypass• Input for synchronization from an externalsource• Graphic mimic panel display for remoteconnectionExpandabilityFlexus can work in parallel up to 6 units to increase the power availability and the reliability. The single module or the parallel system can be expanded at any time to suit additional power requirements without influencing the initial investment. Thanks to the peculiarity of the …Hot System Expansion“ feature, the new UPS can be connected in parallel while the other units are on-line and supplying regular power to the load. When the UPS is connectedit will be updated automatically from the other UPS on line.To increase the flexibility of the Flexus system, on each unit a second input is available for a synchronization with the external source other than the bypass mains.Technical dataThree-phase or single-phase inputSingle-phase inputFM 10 FM 12 FM 15 FM 20 Power (kVA) 10 12 15 20FM 10 FM 12 FM 15 FM 20 Rated voltage 380 – 400 – 415 Vac three-phase + N/ 220 – 230 – 240 Vac single-phase Rated frequency 50 / 60 HzFrequency tolerance 40 ÷ 72 HzPower factor at full load 0,99 PfCurrent distortion THDi ≤ 3%FM 10 FM 12 FM 15 FM 20 Rated voltage 220 – 230 – 240 VacNumber of phases 1Voltage tolerance 180 ÷ 264 Vac (selectable)Rated frequency 50 or 60 Hz (selectable)Frequency tolerance ± 5 Hz (selectable)FM 10 FM 12 FM 15 FM 20 Rated power (kVA) 10 12 15 20 Active power with load PFfrom 0.9 cap. To 0.9 ind.8 9,6 12 16 Output power factor 0,8Number of phases 1Rated voltage 220 – 230 – 240 Vac (selectable)Static variation ±1%Dynamic variation ±3%Crest factor (lpeak/lrms) 3 : 1Voltage distortion ≤1% with linear load / ≤3% with non-linear loadFrequency 50 / 60 HzFrequency stability onbattery mode0,01%Overload at Pf 0.8 110% for 10 minutes, 133% for 1 minute, 150% for 5 secondsFM 10 FM 12 FM 15 FM 20 Type VRLA AGM / GÉLRecharge time 6 hFM 10 FM 12 FM 15 FM 20 Weight with internalbatteries 7Ah (kg)180 182 190 195 Dimensions (wdh) (mm) 930 x 320 x 840 / 1320 x 440 x 850 version FM H Communication 3 communication interface slots / RS232 / USBOperating temperature 0°C ÷ +40 ºC, optimal +15°C / +25°CRelative humidity 90% non condensingColor Dark grey (RAL 7024)Noise < 52 dBA at 1mProtection IP20Efficiency ≥94% in On-line mode, ≥98% in Economy modeComplianceEuropean Directives: L V 73/23/EC, 93/68/ECEMC 2004/108/EC and 89/336/EC Electromagnetic compatibility directive Standards: Safety IEC EN 62040-1; EMC IEC EN 62040-2-C2 Classification according to IEC 62040-3 (Voltage Frequency Independent) VFI – SS – 111Technical dataThree-phase inputThree-phase outputFT 10 FT 12 FT 15 FT 20 FT 30 FT 40 Power (kVA) 10 12 15 20 30 40FT 10 FT 12 FT 15 FT 20 FT 30 FT 40 Rated voltage 380 – 400 – 415 Vac three-phase + NRated frequency 50 / 60 HzFrequency tolerance 40 ÷ 72 HzPower factor at full load 0,99 PfCurrent distortion THDi ≤ 3%FT 10 FT 12 FT 15 FT 20 FT 30 FT 40 Rated voltage 380 – 400 – 415 Vac three-phase + NNumber of phases 3 + NVoltage tolerance 180 ÷ 264 Vac (selectable)Rated frequency 50 or 60 Hz (selectable)Frequency tolerance ± 5 Hz (selectable)FT 10 FT 12 FT 15 FT 20 FT 30 FT 40 Rated power (kVA) 10 12 15 20 30 40 Active power with load PFfrom 0.9 cap. To 0.9 ind.9 10,8 13,5 18 27 36 Output power factor 0,9Number of phases 3 + NRated voltage 380 – 400 – 415 Vac (selectable)Static variation ±1%Dynamic variation ±3%Crest factor (lpeak/lrms) 3 : 1Voltage distortion ≤1% with linear load / ≤3% with non-linear loadFrequency 50 / 60 HzFrequency stability onbattery mode0,01%Overload at Pf 0.8 115% infinite, 125% for 10 minutes, 150% for 1 minute, 168% for 5 secondsFT 10 FT 12 FT 15 FT 20 FT 30 FT 40 Type VRLA AGM / GÉLRecharge time 6 hFT 10 FT 12 FT 15 FT 20 FT 30 FT 40 Weight with internalbatteries (kg)180 182 190 195 480 490 Dimensions (wdh) (mm) 930 x 320 x 840 / 1320 x 440 x 850 verzia FT H 1320 x 440 x 850 Communication 3 communication interface slots / RS232 / USBOperating temperature 0°C ÷ +40 ºC, optimal +15°C / +25°CRelative humidity 90% non condensingColor Dark grey (RAL 7024)Noise < 52 dBA at 1m < 48 dBA at 1m Protection IP20Efficiency ≥94% in On-line mode, ≥98% in Economy modeComplianceEuropean Directives: L V 73/23/EC, 93/68/ECEMC 2004/108/EC and 89/336/EC Electromagnetic compatibility directive Standards: Safety IEC EN 62040-1; EMC IEC EN 62040-2-C2 Classification according to IEC 62040-3 (Voltage Frequency Independent) VFI – SS – 111A2B, s.r.o. reserves the right to change any specifications without prior notice.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“短信报警器”安装手册
一简介
1.1公司简介
1.2产品功能介绍
本产品是一款经济实用，安全可靠，使用简单，同时拥有短信告警，邮件告警，历史事件等告警方式，还可扩展语音告警功能，历史数据查询功能，使用方便，设置简单，稳定可靠。
产品采用B/S架构，只要能够联网，就可以远程查看设备的实时运行状况，还可以远程控制设备的运行状态。
二硬件接口及接线说明
2.1硬件接口资源
本产品共有1个RS232串口，10P接线端子（含1路RS485串口，4路干接点输入，1路继电器输出），1个RJ45网络接口，一个电源接口，以及3个LED指示灯。
2.2接口使用说明
Power电源接口是产品供电接口，连接附件的12V开关电源。
RS232接口用于连接以232方式通讯的UPS设备。
RJ45网络接口用于连接互联网，以通过浏览器远程访问设备。
LED灯最上面的绿色灯为电源指示灯，有电源供电时常亮，中间红色灯为运行指示灯，1秒钟闪烁一次表示正常运行中，否则设备运行不正常，最下面的黄色灯为SIM卡注册指示灯，1秒闪一次表示正在注册中，2秒闪一次，表示已经注册成功。
2.3接线安装说明
A拆开产品包装，取出电源适配器，把电源适配器接到220V插座上。
B拧上天线头，并装上SIM卡，
C取出RS232串口线，把UPS的DB9串口，跟短信报警器的DB9串口连接起来。
D把网线接到短信报警器的RJ45网络接口。
E接通电源给短信报警器供电。
F用电脑登录告警器的网页，设置告警短信的接收人，
G安装完毕
三软件使用说明
3.1默认出厂设置
3.1.1产品出厂默认IP为192.168.0.100，默认用户名为admin，
默认密码为admin，可登陆网页后进行修改。
3.2登录网页
3.2.1登录前，请先确认电脑与短信报警器网络是连通的，并且具有同
一个网段的IP，然后打开浏览器，输入监控卡IP，此时提示如下：
输入用户名密码后出现网页的首页如下：
此时已经进入监控页面，可以看到设备的实时监控数据及告警等信息。
3.3用户设置
3.3.1用户权限设置
点击设置可打开用户权限设置页面如下：
在用户设置可以添加网页登录用户，可以修改用户的密码，可以改变用户的权限。
3.3.2查看用户只能查看实时数据等信息页面，管理用户可以修改设备的设置，可
以查看设备。
3.4网络参数设置
3.4.1点击设置可打开网络参数设置页面如下：
可以根据需要修改设备的IP地址，网关，子网掩码。
3.5设备监控
3.5.1UPS设备的监控，首先需要确认UPS通讯使用的串口波特率是多少，然后用串口线把监控卡的串口与UPS的串口连接起来。
3.5.2确认清楚UPS的串口通讯参数后，可以点击设置->设备监控设置，可以打开设备监控设置的页面如下：
3.5.3设置参数说明如下：
A串口波特率请跟UPS设备保持一致
B电池节数主要用于部分协议需要通过节数来计算电池电压的UPS设备。
C断线次数是当连续多少条命令无正确响应时，判断为设备通讯断线。
D电池系统类型用于部分协议的电池类型的设置，是2V还是12V的电池。
其串口波特率的设置尤为重要，如果跟UPS设备不一致，会导致通讯不上。
3.5.4通讯参数设置好后，建立了数据连接后，此时点击首页即可看到UPS的实时数据信息如下：
3.6邮件告警功能使用
3.6.1邮件告警设置
邮件告警的设置主要是邮件服务器设置，发送邮箱的用户名，密码设置，发送人邮箱，接收人邮箱。
设置页面如下：
1.当使用外部邮件服务器进行邮件发送时，设置如下：
A必须在网络参数中设置正确的DNS，使设备能够连接外网，DNS在网络参数设置页面进行设置。
B邮件服务器可以其域名，例如使用139邮箱作为发送邮箱，邮件服务器可填写。
C发件箱地址和邮箱用户名应填写登录邮箱时所使用的用户名，邮箱密码填写登录密码。
D接收邮箱为接收告警邮件的人的邮箱地址。
这样设置后，在连接互联网的前提下，当告警发生时，就可以发送告警邮件了。
2.当使用内部邮件服务器（服务器未认证）进行邮件发送时，设置如下：
A邮件服务器地址直接填写内部邮件服务器的IP地址。
B发件箱地址直接填发件箱的IP地址。
C邮箱用户名和邮箱密码不进行填写。
D接收邮箱为接收告警邮件的人的邮箱地址。
这样设置后，在连通内网的前提下，当告警发生时，就可以发送告警邮件了。
3.7短信告警功能使用
3.7.1短信告警设置
点击设置，可以进入短信告警设置页面如下：
3.7.2设置内容
A接收者1-6填写接收手机号码，最多可同时发送给6个号码。
设置好后，当有告警发生时，即可发送短信告警。
3.8系统时间设置
3.8.1点击设置，并拖到页面底部，可打开系统时间设置页面如下：
3.8.2自动设置系统时间
A直接点击与本台电脑时间同步按钮，系统将自动同步电脑的时间到短信报警器上。
3.9历史告警信息
点击历史告警可打开历史告警信息查看页面如下：
A可以点击上一页，下一页，首页，尾页进行切换查看不通的历史告警。
3.10历史数据信息
点击历史数据可打开历史数据查看页面如下：
A可以点击上一页，下一页，首页，尾页进行切换查看不通的历史数据。
3.11版本升级
3.11.1版本查看，版本升级
点击设置，可以打开页面如下：
在软件版本那里，可以看到系统的软件版本，需要升级时，请联系厂家进行升级。
