第10章 热处理工艺设计
热处理工艺ppt课件
ppt精选版
37
3. 稳定尺寸：M和A’都是非平衡组织，有自发向平 衡组织转变的倾向；回火可使M与A’转变为平衡 或接近平衡的组织，防止使用时变形
4. 对于某些高淬透性的钢，空冷即可淬火，如采用 回火软化既能降低硬度，又能缩短软化周期
未经淬火的钢回火无意义，而淬火钢不回火在放 置使用过程中易变形或开裂
的铁素体基体上分布着
细粒状Fe3C组织，称回 回火托氏体
火托氏体，用T回表示 ppt精选版
42
4. Fe3C聚集长大和铁素体多边形化
400℃以上，Fe3C开始聚集长大 450℃以上铁素体发生多边形化，由针片状变为多边形
这种在多边形铁素体 基体上分布着颗粒状 Fe3C的组织称回火索 氏体，用S回表示
ppt精选版
28
四、淬透性的测定及其表示方法
1. 淬透性的测定常用末端淬火法
ppt精选版
29
2. 淬透性的表示方法 （1）用淬透性曲线表示
即用 J HRC 表示
d
➢ J 表示末端淬透性 ➢ d 表示半马氏体区到
水冷端的距离 ➢ HRC为半马氏体区的
硬度
ppt精选版
30
ppt精选版
31
（2）用临界淬透直径表示
回火索氏体
ppt精选版
43
（二）回火时的性能变化
回火时力学性能变化总的趋势是随回火温度提高， 钢的强度、硬度下降，塑性、韧性提高
40钢力学性能与回火温度的关系
ppt精选版
淬火钢硬度随回火温度的变化
44
200℃以下，由于马氏体中碳化物的弥散析出，钢 的硬度并不下降，高碳钢硬度甚至略有提高
200~300℃，由于高碳钢中A’ 转变为M回，硬度再次升高
热处理工艺设计步骤

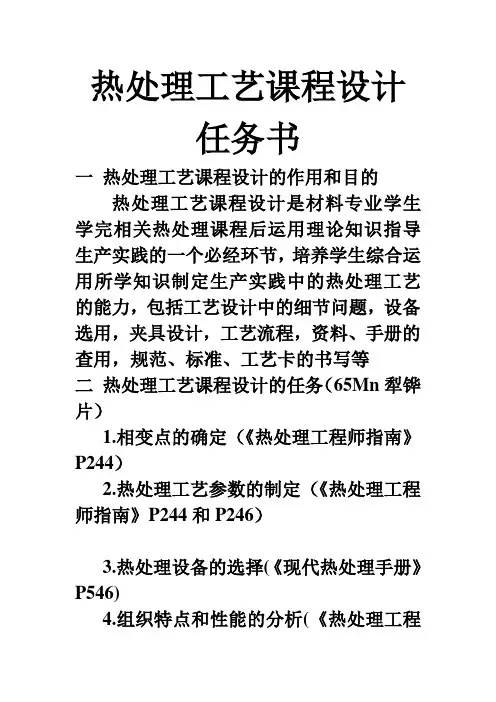

热处理工艺课程设计任务书一热处理工艺课程设计的作用和目的热处理工艺课程设计是材料专业学生学完相关热处理课程后运用理论知识指导生产实践的一个必经环节，培养学生综合运用所学知识制定生产实践中的热处理工艺的能力，包括工艺设计中的细节问题，设备选用，夹具设计，工艺流程，资料、手册的查用，规范、标准、工艺卡的书写等二热处理工艺课程设计的任务（65Mn犁铧片）1.相变点的确定（《热处理工程师指南》P244）2.热处理工艺参数的制定（《热处理工程师指南》P244和P246）3.热处理设备的选择(《现代热处理手册》P546)4.组织特点和性能的分析(《热处理工程师指南》P246）5.夹具的设计或选用6.工艺卡片填写零部件编号零部件名称（犁铧片）材料牌号（65Mn）、重量零件制造加工流程技术要求（包括组织、性能、变形量）（52~60HRC,淬火区20~25mm，820正负10度淬火，380正负10度回火)零件简图装炉量、零件的摆布加热参数冷却条件介质种类、温度要求、冷却停留时间、作业时间（《现代热处理手册》P547）三零件的技术要求及选材（由零件的服役条件而定）1.技术要求x～y HRC2.材料的选择（根据具体要求确定）用途→工作条件→性能要求→选材3.化学成分及合金元素的作用（《热处理技术手册》P591、P590）4.所选材料的相变临界点（《热处理工程师指南》P244）5.热处理工艺的总体制定（如淬火温度及介质，回火温度；化学热处理工艺；感应淬火工艺；真空热处理等）(《现代热处理手册》P546)四制定热处理工艺依据及具体参数的确定 1.所选工艺的目的（由技术要求或服役条件而定）2.淬火工艺（1）目的（2）温度（3）设备（4）加热方法到温加热、随炉加热(5) 加热介质（6）保温时间 t t=a×K×D K-装炉修正系数，D-工件有效厚度（mm），a-由钢种决定的加热系数（min/mm）（7）冷却介质及方法五写说明书 (打印)课程设计的意义所有上述内容设计的体会、见解、工艺卡及主要参考书主要参考书(具体去图书馆借)1《热处理工程师手册》，樊东黎主编，机械工业出版社；2《热处理技师手册》，张玉庭主编，机械工业出版社；3《热处理手册（共4卷）》，中国机械工程学会热处理学会，机械工业出版社；4《热处理实用数据速查手册》，叶卫平主编，机械工业出版社；5《金属热处理工艺学》，夏立芳，哈尔滨工业大学出版社；6《热处理常见缺陷分析与对策》，王忠诚主编，化学工业出版社。
课程设计论文--热处理工艺设计
目录第一章热处理工设计目的 (1)第二章课程设计任务 (1)第三章热处理工艺设计方法 (1)3.1 设计任务 (1)3.2 设计方案 (2)3.2.1 12CrNi3叶片泵轴的设计的分析 (2)3.2.2 钢种材料 (2)3.3设计说明 (3)3.3.1 加工工艺流程 (3)3.3.2 具体热处理工艺 (4)3.4分析讨论 (11)第四章结束语 (13)参考文献 (14)12CrNi3叶片泵轴的热处理工艺设计一. 热处理工艺课程设计的目的热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。
其目的是：（1）培养学生综合运用所学的热处理课程的知识去解决工程问题的能力，并使其所学知识得到巩固和发展。
（2）学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。
（3）进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。
二. 课程设计的任务进行零件的加工路线中有关热处理工序和热处理辅助工序的设计。
根据零件的技术要求，选定能实现技术要求的热处理方法，制定工艺参数，画出热处理工艺曲线图，选择热处理设备，设计或选定装夹具，作出热处理工艺卡。
最后，写出设计说明书，说明书中要求对各热处理工序的工艺参数的选择依据和各热处理后的显微组织作出说明。
三. 热处理工艺设计的方法1. 设计任务12CrNi3叶片泵轴零件图如图3.1图3.1 12CrNi3叶片泵轴2、设计方案2.1.工作条件叶片泵是由转子、定子、叶片和配油盘相互形成封闭容积的体积变化来实现泵的吸油和压油。
叶片泵的结构紧凑，零件加工精度要求高。
叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。
这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油再由大到小排油，叶片旋转一周时，完成两次吸油与排油。
泵轴在工作时承受扭转和弯曲疲劳，在花键和颈轴处收磨损。
热处理工艺课程设计书终极版
热处理工艺课程设计任务书目录1.热处理工艺课程设计的意义及方法 (3)1.1热处理工艺课程设计的意义 (3)1.2热处理工艺设计的方法 (3)2.绪论——45钢轴类零件简介 (4)2.1.45钢简介 (4)2.1.1主要化学成分作用分析 (4)2.1.2 45钢加热和冷却临界点 (5)2.2传动轴零件加工工艺 (5)3.加工工艺 (6)4.热处理工艺设计的内容 (7)4.1调质处理 (7)4.1.1加热温度 (7)图4-2装炉安装简图 (8)4.1.2保温时间 (8)4.1.3冷却方法及介质 (10)4.1.4检验方法 (10)4.1.5调质处理材料的组织、性能 (10)4.2高频感应淬火 (11)4.2.1原理 (11)4.2.2加热温度和时间的确定 (12)4.2.3冷却方法及介质 (12)4.2.4组织和性能 (12)4.2.5常见缺陷及分析 (13)4.3低温回火 (14)4.3.1加热温度和时间 (14)4.3.2加热设备及方法 (14)4.3.3回火后组织和性能 (14)4.3.4冷却介质和方法 (15)附录一热处理工艺卡 (17)5.热处理工艺设计感想和体会 (18)6.参考文献 (19)1.热处理工艺课程设计的意义及方法1.1热处理工艺课程设计的意义热处理工艺课程设计是材料学专业金属材料相关课程的一次专业课设计练习，是材料科学基础、金属材料学、热处理原理与工艺、热处理装备课程的最后一个教学环节。
其目的是：（1）培养学生综合运用所学的材料学专业课程的知识去解决工程问题的能力，并使其所学知识得到巩固和发展。
（2）学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。
（3）进行热处理设计的基本技能训练，如计算、工艺图绘制和学习使用设计资料、手册、标准和规范。
通过热处理工艺课程设计的学习，把所学到的材料科学基础、金属材料学、热处理原理与工艺等专业课程知识灵活的运用到实践中，真正的通过自己对材料的选择、认识，工艺的掌握和运用，来熟练掌握这项基本工艺设计能力，从而反过来巩固所学专业知识，做到讲理论知识灵活恰当地运用到生产实践中。
热处理工艺设计
50CrVA钢调速弹簧的热处理工艺设计1 热处理工艺课程设计的意义热处理工艺课程设计是高等工业学校金属材料工程专业一次专业课设计练习，是热处理原理和工艺课程的最终一个教学环节。
其目的是：（1）培育学生综合运用所学的热处理课程的学问去解决工程问题的实力，并使其所学学问得到巩固和发展。
（2）学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。
（3）进行热处理设计的基本技能训练，如计算、工艺图绘制和学习运用设计资料、手册、标准和规范。
2热处理课程设计的任务①一般热处理工艺设计②特别热处理工艺设计③制定热处理工艺参数④选择热处理设备⑤设计热处理工艺所需的挂具、装具或夹具⑥分析热处理工序中材料的组织和性能⑦填写工艺卡片350CrVA调速弹簧的技术要求及选材3.1 技术要求50CrVA钢喷油泵调速弹簧技术要求如下：硬度：HRC46～513.2 零件图喷油泵调速弹簧的零件如图3.1所示。
图3.1 喷油泵调速弹簧3.3 材料的选择零件用途喷油泵调速弹簧，利用弹簧的受力形变和复原来调整气门的开合，从而调整喷油泵的喷油速度和喷油量。
工作条件（1）喷油泵调速弹簧工作时，要承受高应力。
（2）喷油泵调速弹簧要承受高频率往复运动。
（3）喷油泵调速弹簧要在较高的温度下工作。
性能要求弹簧的性能要求为如下几个方面：力学性能：由于弹簧是在弹性范围内工作，不允许有永久变形。
要求弹簧材料有良好的微塑性变形实力，即弹性极限、屈服极限和屈强比要高。
理化性能方面：喷油泵调速弹簧的工况很困难，要在较高的温度下长期工作，因此要求弹簧材料有良好的耐热性，即有高的蠕变极限、蠕变速率较小和较低的应力松弛率。
工艺性能方面：尺寸较小的弹簧热处理时变形大、难以校正和保证弹簧产品质量，宜选用已强化的弹簧材料，冷成型后不经淬火、回火，只须进行低温退火。
这样更能保证大批量小弹簧的产品质量和成本低廉。
材料选择选用50CrVA钢热轧弹簧钢丝卷制。
由于50CrVA钢中含有铬能够提高淬透性并且可降低锰引起过热的敏感性，铬熔于铁素体中使弹性极限提高。
第9-10章钢的热处理原理及工艺
9.1 钢在加热时的转变
1、奥氏体的形成过程 2、影响A形成的因素(T、v、成分、原始组织等) 3、A晶粒大小及其影响因素
9.5 钢的回火
1、淬火钢的回火转变与回火组织 2、回火钢的性能 3、回火种类 4、回火脆性
9.6 钢的淬透性
9.2 钢在冷却时的转变
1、淬透性的概念
转变终了线
4——T+M；
5——M+少量AR； 6——M+少量AR
Vk
Ms
*对于碳钢而言， 条件3及4也难以得 到B组织。
⑥⑤ ④
③
②
①
时间
图5.24 共析钢的连续冷却速度对其组织与性能的影响
P、B、M相变参见（P244-264）
• 1 P相变—高温相变
• 要点：珠光体形核的本质、领先相、相间沉淀等的机理（解释）----普遍认可 在A晶界上优先形核。
• 普遍被认可的相变机理： 1.1 渗碳体和铁素体均可成为相变的领先相； 1.2 过共析钢以渗碳体为领先相，亚共析钢则为F，共析钢则两相均可； 1.3 过冷度小时以渗碳体为领先相; 过冷度大时铁素体为领先相.
• 因未能直接实验验证，尚无定论。 • 也有人认为P相变是两个共析共生，其出发点是
两相以相界面有机结合、有序配合；彼此间存在晶体学位向关系；相对量上具 有一定的比例关系。认为P是个整合体，P晶核是两相，否认领先相的存在。 其P的形成可描述： • A(贫碳区+富碳区）晶核P（F+Fe3C)P团。
C曲线与CCT曲线的区别： 1、CCT曲线的位置比C曲线靠右下方，过冷A转变的孕育区长，转变温度也低； 2、在高温转变区，连续冷却转变往往得到混合组织，组织晶粒外细内粗，而等温转变的
热处理工艺课程设计
钢的热处理工艺设计说明书学生姓名设计题目加工中心主轴指导教师系主任完成日期年月日前言热处理工艺是金属材料工程的重要组成部分。
通过热处理可以改变材料的加工工艺性能，充分发挥材料的潜力，提高工件的使用寿命。
本课程设计是在《材料科学基础》﹑《金属热处理工艺学》﹑《失效分析》﹑《金属力学性能》等课程学习的基础上开设的，是理论与实践相结合的重要教学环节。
通过该课程设计，可使学生在综合运用所学专业基础理论和专业知识能力方面得到训练，学会独立分析问题和解决问题的方法，提高工程意识和工程设计能力。
热处理工艺是整个机械加工过程种的一个重要环节，它与工件设计及其它加工工艺之间存在密切关系。
如何实现工件设计时提出的几何形状和加工精度，满足设计时所要求的多种性能指标，热处理工艺制定的合理与否，有着至关重要的作用。
目录前言一．热处理工艺课程设计的目的 (5)二．热处理工艺课程设计的任务 (5)三．热处理工艺课程设计设计内容和步骤 (5)3.1零部件简图，钢种和技术要求 (5)3.2零部件的工作条件、破坏方式和性能要求的分析 (6)3.3零部件用钢的分析 (6)3.3.1 相关钢种化学成分的作用 (6)3.3.2.相关钢种的热处理工艺性能分析 (7)3.3.3钢材的组织性能与各种热处理工艺的关系 (8)3.4热处理工艺方案及工艺参数的论述 (11)3.4.1零件的加工工艺路线及其简单论证 (11)3.4.2锻造工艺曲线 (11)3.4.3预备热处理工艺方案、工艺参数及其论证 (12)3.4.4最终热处理工艺方案，工艺参数及论证 (12)3.4.4.1 20CrMnMo的正火工艺 (12)3.4.4.2 20CrMnMo的渗碳工艺 (14)3.4.4.3 20CrMnMo的淬火工艺 (17)3.4.4.4 20CrMnMo的回火工艺 (19)3.4.4.5 总的热处理工艺曲线 (22)3.4.5 辅助工序方案 (22)四．选择加热设备 (22)4.1 中温井式电阻炉 (22)4.2 井式渗碳炉 (23)五．工装图 (25)六．工序质量检验项目、标准方法 (27)七．热处理工艺过程中缺陷分析 (28)7.1常见的渗碳缺陷 (28)7.2常见的淬火缺陷 (29)7.3常见的回火缺陷 (29)八．心得体会 (30)九．参考文献 (31)一、热处理工艺课程设计的目的1. 深入了解热处理课程的基本理论2. 初步学会制定零部件的热处理工艺3. 了解与本设计有关的新技术,新工艺4. 设计尽量采用最新技术成就,并注意和具体实践相结合,是设计具有一定的先进性和实践性.二、热处理工艺课程设计的设计任务1. 编写设计说明书2. 编制工序施工卡片3. 绘制必要的工装图三、热处理工艺课程设计内容和步骤3.1零部件简图、钢种和技术要求1.简图2.钢种: 20CrMnMo3.技术要求：1.要求主轴头部144.4mm及尾部30mm处渗碳淬火，渗碳层深度1.3~1.5mm；2.硬度为60~65HRC.3.2零部件的工作条件、破坏方式和性能要求的分析1.零部件的工作条件作为机床的传动件，主轴是传递动力的零件，传递着动力和各种负荷，它的前后端由于承受一定的扭转和摩擦力，它的合理选材直接影响整台车床的精度和使用寿命。
热处理原理与工艺课程设计
* * 大学热处理原理与工艺课程设计题目： 50Si2Mn弹簧钢的热处理工艺设计院（系）：机械工程学院专业班级：**学号：*******学生姓名：**指导教师：**起止时间：2014-12-15至2014-12-19课程设计任务及评语目录一、概述---------------------------------------------------------11.课程设计的目的--------------------------------------------------12.课程设计的任务--------------------------------------------------13.课程设计的题目--------------------------------------------------14.课程设计的内容及步骤--------------------------------------------1二、热处理工艺课程设计的内容及要求--------------------------------11、零件的技术要求及选材-------------------------------------------12、化学特点和性能-------------------------------------------------23、制定热处理工艺路线---------------------------------------------34、工艺参数-------------------------------------------------------35、热处理工艺曲线-------------------------------------------------76、分析各热处理工序中材料的组织和性能-----------------------------77、缺陷分析-------------------------------------------------------88、选择热处理设备-------------------------------------------------109、测温仪器和温度控制方式-----------------------------------------10三、收获和体会----------------------------------------------------11四、参考文献------------------------------------------------------11第一部分概述1、课程设计的目的热处理工艺课程设计是高等学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。
第十章 可控气氛热处理炉
§１０－2 可控气氛的控制方法
一、气氛的选择与搭配
实现可控气氛热处理，除必要的热处理炉外，选择合理的可 控气氛及其控制是十分重要的。 针对具体工艺科学地设计和选用适当的炉用气氛通常的出发 点： 加速工艺过程 提高产品质量
1、气氛的选择
热处理气氛已有很多，选择时应考虑： 1）选择能加速化学热处理过程的气氛 渗碳过程中，碳的传递系数随 CO ％×H2 ％的含量而增大， 因此，适宜的渗碳气氛要求含有足够数量的 CO和H2，能满足该 要求的渗碳气氛常用的有吸热式气氛、甲醇裂化气、煤油和空 气等。
可控气氛主要由CO、H2、N2和少量的CO2，H20和CH4、CnHm 等气体组成。其中， CO、H2、 CH4、CnHm属还原形气体；CO2， H20属氧化性气体，会引起钢的脱碳；N2属中性气体。 体系中氧化性气体与还原性气体、增碳性气体与脱碳性气 体组分间的数量关系，即CO/ CO2、 H2/ H20、CH4/ H2、（CO） ×（H2）/ H20等，决定了体系中反应进行的方向。 碳势控制，也就是控制这些炉气组分间的相对量。
Fe氧化生成FeO，CO2浓度降低，同时CO浓度增加，钢件氧化。 KP>2.486，即 (CO)／(CO2)>2.486 ；反应向左进行，发生还原作用，钢件不氧 化。
结论：钢在CO2－CO气氛中是否发生氧化，取决于(CO)／(CO2) 的比值，即CO和CO2的相对量，并不是绝对含量。
3、钢在H2－H2O气氛中的氧化—还原反应
2）选择资源丰富和少无公害的气氛
能满足这一要求的最佳气氛就是氮气。
注意，纯氮是惰性气体，主要应用于密封性很好的炉子或应用于低温保护或 工件允许形成很薄的氧化膜，而该膜能起保护自身作用的工艺，如铝的退火。 氮气常应用于使炉子维持正压，以防炉外空气侵入。 事实上，高纯氮难以获取，成本很高，工业用氮又含有0.5～5％O2，，会使 加热工件氧化，所以一般不能单独用于热处理保护，而且，对从炉缝等处侵 入的空气没有反应消除的能力，因此，通常的做法是：根据处理工件的要求 和工艺参数，在炉气中添加某些还原性气体组成氮基气氛。
热处理工艺设计
1 5CrNiMo热作模具钢热处理工艺概述模具是机械、冶金、电子、轻工、国防等部门的重要工艺设备，是保证高效率生产、高产品质量和降低生产成本的重要手段。
随着工业技术的迅速发展，各部门都广泛的采用新的高精度、高效率的模具成型工艺代替传统的切削加工工艺。
目前，机械工业大约70%的零件采用模具成型。
模具根据工作条件可分为冷作模具和热做模具。
热作模具在工作时，承受着巨大的冲击力、压应力、张应力、弯曲应力，模具型腔与高温（有时可达1150~1200℃）金属接触后，本身温度可达300~400℃，局部高达500~600℃。
还经受着空气、油、水等的反复冷却。
在时冷时热的苛刻条件下工作的模具，其型腔表面极易产生热疲劳裂纹。
由此，对热模具钢提出了第一个基本使用性能要求．即具有高的热疲劳抗力。
一般说来，影响钢的热疲劳抗力的因素之一是钢的导热性。
钢的导热性高，可使模具表层金属受热程度降低，从而减小钢的热疲劳倾向性。
一般认为钢的导热性与合碳量有关，含碳量高时导热性低，所以热作模具钢不宜采用高碳钢。
在生产中通常采用中碳钢（C0.5%～0.6%）含碳量过低．会导致钢的硬度和强度下降，也是不利的。
另外一个因素是钢的临界点影响。
通常钢的临界点越高，钢的热疲劳倾向性越低。
因此．一般通过加入合金元素Cr、W、Si、引来提高钢的临界点。
从而提高钢的热疲劳抗力。
此外，炽热金属在模具型腔中变形所产生的强烈摩擦、容易因磨损而降低精度。
为此，对热模具钢的基本使用性能要求是热塑变抗力高，包括高温硬度和高温强度、高的热塑变抗力，实际上反映了钢的高回火稳定性。
由此便可以找到热模具钢合金化的第二种途径，即加入Cr、W、Si．等合金元素可以提高钢的回火稳定性。
根据热作模具钢的工作条件，失效形式及性能要求，本设计选择的模具钢材料为5CrNiMo钢；在设计退火--淬火加高温回火热处理工艺中，本设计借鉴了《热处理工程师手册》，《钢的热处理》等。
根据工艺设计的理论基础设定了完整的热处理工艺流程，使热处理的5CrNiMo钢满足热作模具钢的质量要求。
热处理工艺设计课程设计
一、CA8480轧辊车床主轴热处理工艺的设计1. 工作环境1)与滑动轴承配合2)中轻载荷3)精度不高4)低冲击、低疲劳2. 性能要求主轴是机床的重要零件之一，切削加工时，高速旋转的主轴承受弯曲、扭转和冲击等多种载荷，要求它具有足够的刚度、强度、耐疲劳、耐磨损以及精度稳定等性能。
3. 选材主轴依用材和热处理方式可分为四种类型，即局部淬火主轴，渗碳主轴，渗氮主轴和调质（正火）主轴。
根据主轴的工作条件，选择材料为45钢。
4. 工艺方法选择和工艺路线的确定方案一：毛胚—锻造—正火—粗加工—中频感应加热淬火—中温回火—精加工方案二：毛胚—锻造—粗加工—调质—中频感应加热淬火—精加工45钢正火后性能和调质接近，满足使用要求，但是正火更经济，所以选着方案一。
5. 工艺参数1)正火：锻后840~860°C×2~4h,空冷2)感应淬火：粗车后使用208 中频发电机和φ1000mm×5000mm 卧式淬火机。
淬后表面硬度48 ~52HRC3)回火：井式炉340°C×4h，空冷热处理工艺曲线如图1.5.1。
图1.5.1 CA8480轧辊车床主轴热处理工艺曲线6. 工序说明1)正火：目的在于获得一定的硬度，细化晶粒，并获得比较均匀的组织和性能。
正火后其硬度接近于最佳切削加工的硬度。
正火后获得珠光体组织。
珠光体的片间距及团直径较小，而且可以抑制先共析网状渗碳体的析出。
2)感应淬火：轴颈处进行感应淬火，以获得表面层硬而耐磨，心部又有足够塑性、韧性的工件。
表面为M，往里为M+F,再往里为M+F+P，中心为P+F。
3)回火：减少或消除淬火应力，提高韧性和塑性，获得硬度、强度、塑性和韧性的适当配合，以满足不同工件的性能要求。
回火后得到回火屈氏体组织，有较高的弹性极限，又有较高的塑性和韧性。
7. 常见热处理缺陷1)变形开裂壁厚不均匀和有尖角的工件，淬火时易变形开裂，45钢的易裂尺寸范围为5~11mm。
热处理工艺介绍课件
高强度钢是一种广泛应用于建筑、桥梁、航空航天等领域的重要材料，其制造过程中需要进行热处理工艺。通过研究高强度钢的热处理工艺，可以提高其强度、韧性和抗疲劳性能，从而满足各种工程应用的需求。
在研究高强度钢的热处理工艺时，需要进行实验研究和理论分析，以确定最优的热处理工艺参数。同时，还需要进行生产成本的评估和环保性能的评估，以确定最优的热处理工艺方案。
热处理工艺介绍课件
目录
热处理工艺概述热处理工艺基本原理常见热处理工艺介绍热处理工艺参数控制热处理工艺对性能的影响热处理工艺应用案例分析
01
CHAPTER
热处理工艺概述
回火

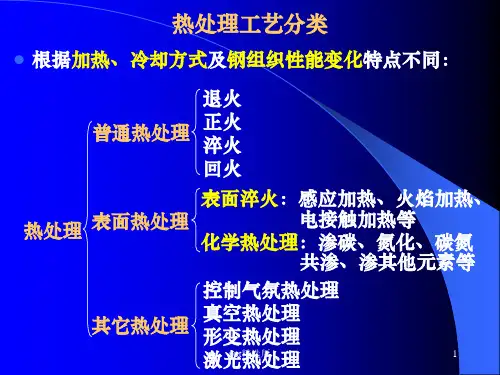

分类
根据加热和冷却方式的不同，热处理可分为以下几类
