高速穿浪双体船船型及性能研究_何义 (1)

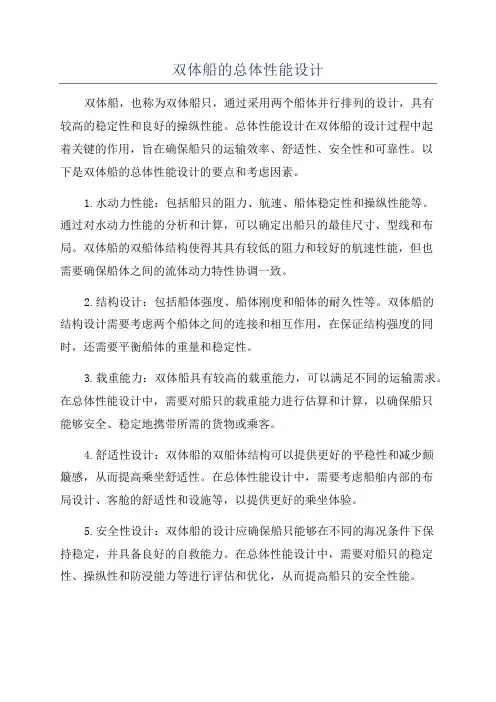

双体船的总体性能设计
双体船的总体性能设计双体船，也称为双体船只，通过采用两个船体并行排列的设计，具有较高的稳定性和良好的操纵性能。
总体性能设计在双体船的设计过程中起着关键的作用，旨在确保船只的运输效率、舒适性、安全性和可靠性。
以下是双体船的总体性能设计的要点和考虑因素。
1.水动力性能：包括船只的阻力、航速、船体稳定性和操纵性能等。
通过对水动力性能的分析和计算，可以确定出船只的最佳尺寸、型线和布局。
双体船的双船体结构使得其具有较低的阻力和较好的航速性能，但也需要确保船体之间的流体动力特性协调一致。
2.结构设计：包括船体强度、船体刚度和船体的耐久性等。
双体船的结构设计需要考虑两个船体之间的连接和相互作用，在保证结构强度的同时，还需要平衡船体的重量和稳定性。
3.载重能力：双体船具有较高的载重能力，可以满足不同的运输需求。
在总体性能设计中，需要对船只的载重能力进行估算和计算，以确保船只能够安全、稳定地携带所需的货物或乘客。
4.舒适性设计：双体船的双船体结构可以提供更好的平稳性和减少颠簸感，从而提高乘坐舒适性。
在总体性能设计中，需要考虑船舶内部的布局设计、客舱的舒适性和设施等，以提供更好的乘坐体验。
5.安全性设计：双体船的设计应确保船只能够在不同的海况条件下保持稳定，并具备良好的自救能力。
在总体性能设计中，需要对船只的稳定性、操纵性和防浸能力等进行评估和优化，从而提高船只的安全性能。
6.可靠性设计：双体船需要具备良好的可靠性，确保在长时间运输过程中能够保持正常的运营状态。
总体性能设计中，需要考虑船只的系统设计、设备选型和维护保养等，以确保船只的可靠性和故障率的控制。
总体性能设计是双体船设计过程中的一个重要环节，需要综合考虑不同的因素并进行优化。
通过合理的总体性能设计，可以使双体船具备较高的运输效率、舒适性、安全性和可靠性，满足不同的航运需求。
海上高速双体风电维护船结构方案及其强度分析
海上高速双体风电维护船结构方案及其强度分析随着全球对清洁能源的需求不断增加，风电成为了一种广泛应用的清洁能源。
但随之而来的维护难题也愈发凸显，因此海上高速双体风电维护船就应运而生。
这种船可以快速到达风电场，对风力发电设备进行维护和修理。
本文将介绍海上高速双体风电维护船的结构方案及其强度分析。
1. 结构方案海上高速双体风电维护船是一种具有双体结构的船舶，它由上部和下部两个船体组成。
下部船体负责船体稳定性和浮力提供，上部船体则负责机器设备的安装和操作。
下部船体是一个宽厚的双漂浮体，可以提供足够的浮力和稳定性，减少在风力发电设备维护时的晃动。
双漂浮体中间采用空腔设计，确保船只在任何情况下都能保持浮力平衡，同时增加了防波性能。
上部船体采用全天候船舶的设计，主要用于设备的安装和操作。
上船体在工作时需要稳定，因此在设计上采用了抵抗动力的方式来增加防倾斜性能。
船体内部结构设计合理，便于机器设备的安装，大大提高了船体的适应性。
2. 强度分析为了保证海上高速双体风电维护船的强度和稳定性，在设计时需要对其进行强度分析。
下面将从以下两个角度进行分析。
2.1. 船体受力分析在设计海上高速双体风电维护船时，需要考虑船体所承受的一个最大载荷，即在航行过程中，船体所受的最大作用力。
常见的船体载荷有惯性载荷、水动力载荷、风载荷和重力载荷等。
强度分析的目的就是为了确定船体在承受这些载荷时是否稳定，承受能力是否足够，并在此基础上选择合适的材料和结构。
2.2. 船体安全性分析海上高速双体风电维护船有着复杂的船体结构，在进行设计时需要考虑安全因素。
对于海上高速双体风电维护船而言，涉及到的主要安全因素有抗风能力、防波性能、抗倾斜能力等。
在安全性方面的分析主要是为了保证海上高速双体风电维护船在工作过程中保持平稳、稳定的状态，避免出现意外情况。
综上所述，通过良好的结构设计，并加上恰当的强度及安全性分析，可以保障海上高速双体风电维护船在风力发电设备维护时的安全性和可靠性，同时也可以提高工作效率，减少维护成本。
穿浪双体船(WPC)
至 真
(4) 首端形状
片体首端通常采用极深V形的横剖面形状，龙骨可以沉到基线
以下，以增加首部横剖面的深V程度。这样设计可以增大艇的纵摇 阻尼，避免艇首底部出水，从而减小波浪的拍击。
大
至 善
大
至 真
(5) 浮心纵向位置
大
至 善
大
至 真
(6) 干舷与储备浮力 干舷与船舶耐波性的关 系十分密切，因其大小直接 影响到储备浮力的大小及其 沿纵向的分布。与常规双体
大
至 善
大
至 真
穿浪双体船的发展
穿浪双体船向大型化和高速化发展是当下的主流趋势。 自1998年澳大利亚Incat公司建造了第一艘长100米近万吨级的 高速穿浪双体船“Cargo cat”号，从此就揭开了穿浪双体船大
型化的序幕。
由于高性能穿浪双体船的这些特点，它适合作为高速车客 渡船、大型豪华游轮、军用各类高性能攻击舰和高性能隐身舰 艇的基础船型，有很大的发展空间。
大
至 善
大
至 真
美军租借澳Incat公司的 第一艘WPC——HSV-X1
大
至 善
大
至 真
HSV-2“褐雨燕”号高速穿浪双体船
大
至 善
大
至 真
我国首艘自主设计穿浪双体船“海峡”号
大
至 善
大
至 真
穿浪双体船船型参数对性能的影响
(1) 片体的长度系数和长宽比 (2) 横剖面的选择 (3) 尾端形状 (4) 首端形状 (5) 浮心纵向位置 (6) 干舷与储备浮力 (7) 连接桥和中央船体的形状 (8) 片体间距对性能的影响
大
至 善
大
至 真
Incat公司推出新型高速穿浪双体船
５２
中国船检 ＣＨＮ ＩＡＳＨＰＳ ＶＥ ０ ０１ Ｉ ＵＲ Ｙ ２ １ ０
发 动机 满 足 国际 海 事组 织所 有 当前 和 未来 对 Ｎ ｘ 放 的 Ｏ排
被 定义 为 载重 量 Ｘ航 速 ／功率 在该定 义 下
对 于高
要 求 并 满足 “ 噪音 排放 ” 准 。 低 标
４ 采 用喷水 推进 方式 。该船 采用瓦 锡兰 公司设 计的 新型 喷水 推 进器 。相 比 目前 其他 喷水 推 进器 ，该 推进 器
照 明。
（ 苏雯 ） 沈
时 间。 环 保船 １ Ｏ ”号采 用双 层船 首 ，上 层船 首 供小轿 车 ３ 通 行 ，下层 船 首 供重 型 货 车通 行 同时采 取 船 尾装 载 方 式 ，再 配合 高效 的港 口设 施 ，船 舶 在 港 口的 周 转时 间 可 缩短至 １ 分 钟。 ５
２
、
安 装法 兰 直径 减少 了２％ 自重减 少 １％ ．空化裕 量提 ５ Ｏ
高 ３％ 从 而使 该船 重量 更轻 振 动 和噪 声等 级均 有所 ５
减少 港 口周 转时 间。减 速 不仅 可有 效减 少废 气排
降 低。 为 了提 高低 航速 下 的操 纵性 和便 于 停泊 ，该 船安
速 穿 浪双 体 渡船 来 说 运 力效 率 的提 升 主 要靠 提 高船 体 主尺 度。 总长度 为 １ ０ ｍ的 环保船 １ Ｏ ３ 号相对 １ ２ ３ １ ｍ船 舶 的功 率 提 升幅 度 是 ８ ｍ到 １ ２ ５ ｍ船 舶效 率 提 升 幅度 的 ４ １ 倍
以上 。
放 并提 升 效 率 ，更重 要 的 是还 能 减 少船 舶 在港 １ 的 周转 ２ １
几艘穿浪双体船实船资料解读
穿浪双体船主要船型资料1、北海救201近海快速救助船是我公司为中国交通部救助打捞局建造的新型船舶，首制船“北海救201”，于2006年1月8日出厂。
该船型用于承担我国近海海上人命快速救助的社会公益性任务，具有良好的适航性、耐波性、快速性和操纵性，并有夜间搜寻救助能力，可在恶劣气象、海况条件下，迅速到达海难现场，对海上遇险人员实施快速有效的救助。
该船为全铝质穿浪型双体船，是世界上首次将穿浪双体船型应用到专业救助船。
英辉南方造船（广州番禺）有限公司版权所有©1992 - 2006主要技术参数总长：49.9 总宽：13.1吃水：1.63 客位：60航速：32.5 续航力：500海里推进方式：喷水泵入级：CCS材质：铝合金服务航线：中国近海海域2、南海救201穿浪双体由交通部投资6700万元建造的近海快速救助船“南海救201”于近日正式进驻琼州海峡执行春运救助值班待命任务。
近海快速救助船是我国自行设计建造的近海海上专用人命快速救助船，首批近海快速救助船共3艘，由英辉南方造船（广州番禺）有限公司建造，“南海救201”是第3艘，也是南海海域服务的第一艘近海救助船。
该船采用全铝质全焊接穿浪双体船型，船长49.90米，船宽13.10米，采用2套德国V16高速柴油机和喷水推进装置推进，最大航速大于33.1节，船速达到我国专业救助船之最，便于快速抵达出事海域施救。
总造价达4800多万元人民币的“海峡号”穿浪双体工作船3、海峡号由中船重工七○一所设计的穿浪双体船“海峡号”近日在广州沙角试航，获得圆满成功。
这是我国第一艘自行研制设计的具有完全自主知识产权的新型穿浪双体工作船。
“海峡号”的成功研制，填补了我国穿浪双体船自主研制领域的空白。
用户对“海峡号”给予了很高的评价。
穿浪双体船是上世纪九十年代迅速崛起的一型高性能船，具有良好的快速性、耐波性、操纵性和稳定性，其特有的宽敞甲板面积和装载容积特别适于客货和车辆运输，而且没有诸如水翼、气垫等复杂的附加装置，维护简单，使用方便，在近海高速客运、车客联运等领域得到迅速发展。
穿浪双体船的船型优化

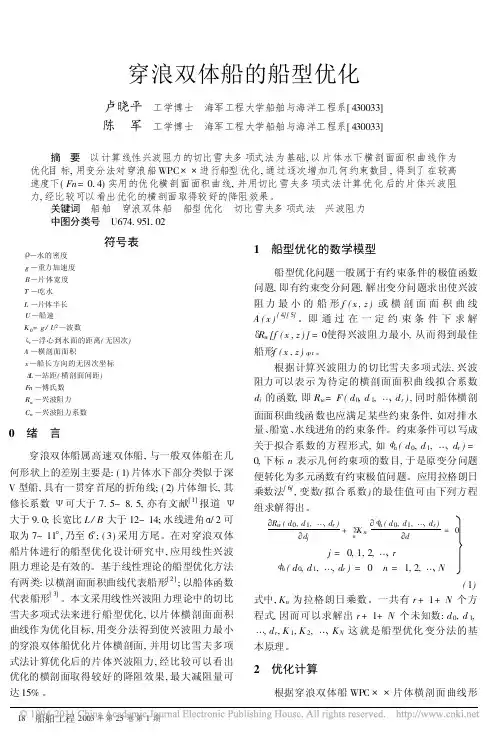

穿浪双体船的船型优化卢晓平 工学博士 海军工程大学船舶与海洋工程系[430033]陈 军 工学博士 海军工程大学船舶与海洋工程系[430033]摘 要 以计算线性兴波阻力的切比雪夫多项式法为基础,以片体水下横剖面面积曲线作为优化目标,用变分法对穿浪船WPC 进行船型优化,通过逐次增加几何约束数目,得到了在较高速度下(Fn=0.4)实用的优化横剖面面积曲线,并用切比雪夫多项式法计算优化后的片体兴波阻力,经比较可以看出优化的横剖面取得较好的降阻效果。
