A R1
V1
R2
V2
[练习] 在如图所示电路中，当闭合开关后， 滑动变阻器的滑动片P向右移动时，电流表 示数将__变__大__，电压表示数将___变_小___。
V
[变式训练] 在如图所示电路中，当闭合开关 后，滑动变阻器的滑动片P向右移动时，电 流表示数将__变__小__，电压表示数将__变__大___。
A．电流表A、电压表V1示数都减小，电压表V2示数增大 B．电流表A、电压表V1示数都变大，电ቤተ መጻሕፍቲ ባይዱ表V2示数变小 C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都不变
等效电路
P右移 →R↑ →R总↑ →I↓ →A↓ RL不变 →UL ↓ →V1 ↓→V2 ↑
巩固练习2 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变 阻器R2的滑片P向右移动，在此过程中( A ) A．电流表A示数变大，电压表V2示数变小 B．电流表A示数变大，电压表V1示数变小 C．电压表V1示数变小，电压表V2示数变大 D．电压表V1示数不变，电压表V2示数变大
等效电路
P右移 → R2↓→R总↓→I↑ →A↑ →V1↑ →U不变 →V2 ↓
[练习] 1、如图1所示，闭合电键后，滑动变阻器的滑片P向右移动 时,电压表V1示数___不__变__，电压表V2示数__变__小___(均选填“变大” “变小”或“不变”)。(01年中考)
V1
R1
A
R2 V2
2、如图2所示，闭合电键后，滑动变阻器的滑片P向右移动时, 电压表V1示数___不__变__，电压表V2示数___变_小___(均选填 “变大”、“变小”或“不变”)。
分析：
R1不变 →I↑→IR1↑→U1↑→
V 示数增大
上海市中考物理 考前强化训练专辑2 动态电路

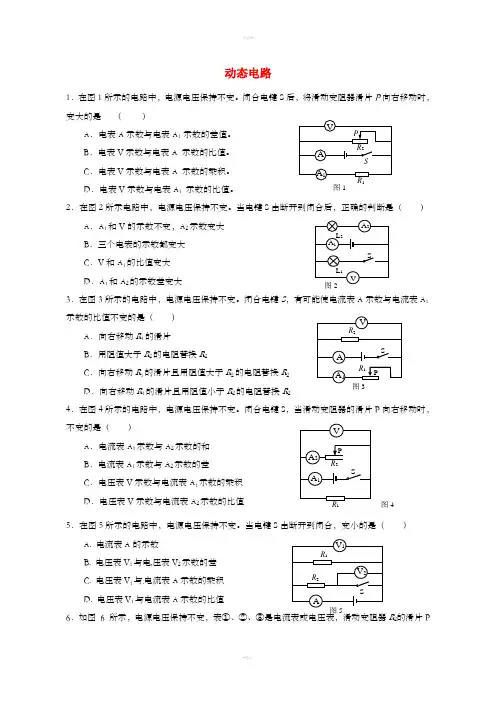

动态电路1．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，将滑动变阻器滑片P 向右移动时，变大的是 （ ）A ．电表A 示数与电表A 1 示数的差值。
B ．电表V 示数与电表A 示数的比值。
C ．电表V 示数与电表A 示数的乘积。
D ．电表V 示数与电表A 1 示数的比值。
2．在图2所示电路中，电源电压保持不变。
当电键S 由断开到闭合后，正确的判断是（ ） A ．A 1和V 的示数不变，A 2示数变大 B ．三个电表的示数都变大 C ．V 和A 1的比值变大 D ．A 1和A 2的示数差变大3．在图3所示的电路中，电源电压保持不变。
闭合电键S ，有可能使电流表A 示数与电流表A 1示数的比值不变的是（ ） A ．向右移动R 1的滑片B ．用阻值大于R 2的电阻替换R 2C ．向右移动R 1的滑片且用阻值大于R 2的电阻替换R 2D ．向右移动R 1的滑片且用阻值小于R 2的电阻替换R 24．在图4所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是（ ）A ．电流表A 1示数与A 2示数的和B ．电流表A 1示数与A 2示数的差C ．电压表V 示数与电流表A 1示数的乘积D ．电压表V 示数与电流表A 2示数的比值5．在图5所示的电路中，电源电压保持不变。
当电键S 由断开到闭合，变小的是（ ） A. 电流表A 的示数B. 电压表V 1与电压表V 2示数的差C. 电压表V 1与电流表A 示数的乘积D. 电压表V 1与电流表A 示数的比值6．如图 6 所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 2的滑片P图1R 1R 2 S A VA 1P SL 2 L 1 A 2A 1V 图2A SR 2VA 1R 1 P图4SR 2P VA 1A 2 1图5R 2AV 1SR 1 V 2在中点，闭合电键S ，三只电表均有示数。
当滑片P 向左移动时下列说法正确的是（ ） A ．若电阻并联，①、③是电压表，则表②示数变小 B ．若电阻并联，①、③是电流表，则表②示数变大 C ．若电阻串联，①、③是电压表，则表②示数不变 D ．若电阻串联，①、③是电压表，则表②示数变大7．在图7所示的电路中，电源电压不变，闭合电键S ，则（ ） A ．电压表V 2的示数将增大B ．电压表V 1示数与电压表V 2示数的比值将不变C ．电压表V 1的示数将减小D ．电压表V 1示数与电流表A 示数的乘积将变大8．在图8所示的电路中，电源电压保持不变。
上海中考物理汇编第6讲-动态电路(教案)

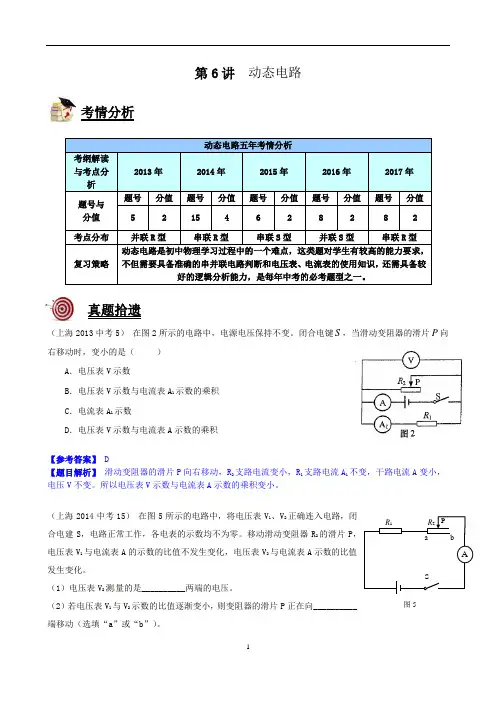

第6讲动态电路考情分析真题拾遗（上海2013中考5）在图2所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积【参考答案】D【题目解析】滑动变阻器的滑片P向右移动，R2支路电流变小，R1支路电流A1不变，干路电流A变小，电压V不变。
所以电压表V示数与电流表A示数的乘积变小。
（上海2014中考15）在图5所示的电路中，将电压表V1、V2正确连入电路，闭合电建S，电路正常工作，各电表的示数均不为零。
移动滑动变阻器R2的滑片P，电压表V1与电流表A的示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化。
（1）电压表V2测量的是__________两端的电压。
（2）若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向__________端移动（选填“a”或“b”）。
ASa b图5【参考答案】电源或R2；b【题目解析】电压表V1与电流表A的示数的比值不发生变化，则V1一定测R1。
所以V2测电源或R2；V1与V2示数的比值逐渐变小，意味着V1的示数在变小，V2示数变大或者不变，所以变阻器的滑片P在向右滑。
（上海2015中考6）在右图所示的电路中，电源电压保持不变。
当电键S从断开到闭合时电路中（）A. 电流表的示数变小，电压表的示数变小B. 电流表的示数变小，电压表的示数变大C. 电流表的示数不变，电压表的示数变小D. 电流表的示数不变，电压表的示数变大【参考答案】A【题目解析】S断开时，R1与R2串联，电压表测R1两端电压；S闭合时，R1与电流表发生了短路，电流表和电压表都变小，没有示数。
（上海2016中考8）在右图所示的电路中，电源电压保持不变，电键S1、S2均闭合。
当电键S2由闭合到断开时，电路中（）A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V示数与电流表A示数的比值变大D. 电压表V示数与电流表A示数的乘积变大【参考答案】C【题目解析】电键S1、S2均闭合时，R1与R2并联，A1测R1的电流，A测干路的电流；当电键S2断开时，R2开路，A的电流变小，A1的电流不变，V的示数不变，所以电压表V示数与电流表A示数的比值变大。
2023年上海市九年级物理中考知识点复习经典例题讲解专题4 动态电路之1 串联
题型一：串联电路R 型【考点】串联电路动态分析【解析】如图所示电路，R l 与R 串联，V 1测R l ，V 2测R ，当S 闭合后，滑动变阻器滑片自b 向a 端移动时，R 变小，I 变大，U 1变大，因为==1211U U U /I R ∆∆∆∆，，所以V 2示数的变化量与A 示数的变化量的比值即为R 1。
【答案】变大；不变【教学建议】要求学生先判断电路类型，并对每个电表测量对象判断清楚，然后再进行动态 分析就不难了。
【考点】串联电路动态分析【解析】（1）由图可知，R 1和R 2串联，电压表V 测总电压，不变，V 1测量R 1两端的电压，V 2测量R 2两端的电压，电流表测电路总电流；（2）由滑片的移动可知滑动变阻器电阻的变小，从而可知总电阻变小，由欧姆定律可得出电路中电流变大；所以A 示数变大；（3）因为电流例2.（★★★）在如图所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表A 的示数将 ，电压表V 的示数将 ，电压表V 2的示数将 ，电压表V 与电压表V 1示数的差值跟电压表V 2示数的比值 。
（均选填“变小”、“不变”或“变大”）例1.（★★★）如图所示电路中，电源电压恒定，R l 为定值电阻，R 为滑动变阻器。
S 闭合后，滑动变阻器滑片自b 向a 端移动，V 1的示数将 ，V 2示数的变化量与A 示数的变化量的比值将 （均选填“变大”、“不变”或“变小”）。
经典例题变大，根据欧姆定律，R1两端的电压V1变大，再根据串联电路电压的特点可知V2变小；（4）由串联电路的电压规律可得出电压表V与电压表V1示数的差值就是V2，所以跟电压表V2示数的比值不变。
【答案】变大；不变；变小；不变【教学建议】对于最后一问的比值，先让学生写出它的表达式，然后进行分析简化，就会发现这个比值就是1，所以就顺利解答了。
题型二：串联电路S 型例3.（★★★）在如图所示的电路中，电源电压保持不变，电路中各元件都完好。
上海初三物理 动态分析 知识点及例题精讲

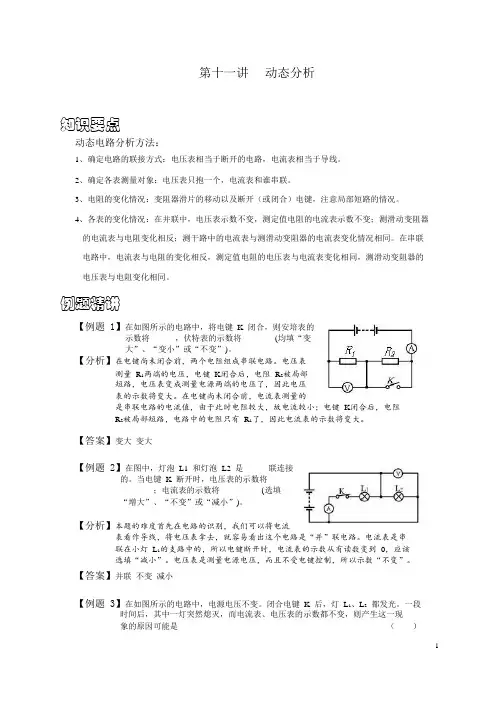

第十一讲动态分析知识要点动态电路分析方法：1、确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
2、确定各表测量对象：电压表只抱一个，电流表和谁串联。
3、电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。
4、各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器 的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。
在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
例题精讲【例题 1】在如图所示的电路中，将电键 K 闭合，则安培表的示数将______，伏特表的示数将________(均填“变 大”、“变小”或“不变”)。
【分析】在电键尚未闭合前，两个电阻组成串联电路。
电压表测量 R 1两端的电压，电键 K 闭合后，电阻 R 2被局部 短路，电压表变成测量电源两端的电压了，因此电压 表的示数将变大。
在电键尚未闭合前，电流表测量的是串联电路的电流值，由于此时电阻较大，故电流较小；电键 K 闭合后，电阻 R 2被局部短路，电路中的电阻只有 R 1了，因此电流表的示数将变大。
【答案】变大变大【例题 2】在图中，灯泡 L1和灯泡 L2是______联连接的。
当电键 K 断开时，电压表的示数将________；电流表的示数将__________(选填 “增大”、“不变”或“减小”)。
【分析】本题的难度首先在电路的识别，我们可以将电流 表看作导线，将电压表拿去，就容易看出这个电路是“并”联电路。
电流表是串 联在小灯 L 1的支路中的，所以电键断开时，电流表的示数从有读数变到 0，应该 选填“减小”。
电压表是测量电源电压，而且不受电键控制，所以示数“不变”。
【答案】并联不变减小【例题 3】在如图所示的电路中，电源电压不变。
闭合电键 K 后，灯 L 1、L 2都发光。
2023年上海市中考物理一轮复习----------第7章电路第3节串联电路
第三节 串联电路【知识点1】串联电路及其简单应用 【考纲要求】知识点学习水平说明串联电路及其简单应用B理解串联电路的特点；能分析或计算串联电路中有关的物理量【解读】1.理解串联电路中电流、电压、电阻的特点，经历探究串联电路的特点的过程，认识记录数据、分析数据及归纳的方法；2.经历利用串联电路的电流、电压的规律和欧姆定律理论推导等效电阻的过程，体验等效替代的方法；3.根据欧姆定律和串联电路的电流关系、电压关系、电阻关系，熟练完成串联电路中有关物理量的大小的定性分析或定量计算；4.串联电路的讨论和计算只限于两只电阻（用电器）的简单情况。
一、串联电路222111212121;;R I U R I U IR U R R R U U U I I I ===+=+===矩阵表示法：222111R I U R I U R I U ===×××=+=+==知识梳理考纲解读12II 1I 2UU 1U 2二、常见题型经典例题题型一：串联电路特点运用例1.（★）长度相同，粗细不同两条镍铬合金丝串联在电路中，粗的镍铬合金丝电阻为R l，细的为R2，则（）A．R1>R2 B．I1>I2 C．U1<U2 D．以上说法均不对【考点】电阻大小与串联电路的应用【解析】首先考虑两个电阻的大小关系，根据电阻大小的决定因素：导体的电阻跟它的长度成正比，跟它的横截面积成反比，还跟导体的材料有关，对于一般的导体，其电阻大小随着温度的升高而变大。
此题长度相同，温度相同，材料相同，细的电阻大。
再根据串联电路的特点电阻大的分得电压多，所以答案选C。
【答案】C【教学建议】要深刻理解电阻大小的决定因素。
题型二：串联电路动态分析例2.（★★★）在如图所示的电路中，电源电压保持不变。
闭合电键S后，将滑动变阻器滑片P向右移动时，电流表A示数__________，电压表V1示数跟电压表V2示数的比值__________(均选填“变大”、“不变”或“变小”)。
2024年上海中考物理专题复习精练 专题08 动态电路分析含详解
专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。
4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。
2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。
5.电流表、电压表的使用。
6.短路与断路。
三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。
2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。
3.开关在电路中的位置及作用。
4.电源电压可以认为是不变的。
5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。
三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。
用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。
开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。
将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。
沪教版(上海)物理九年级上册 动态电路分析专题
-动态电路分析专题一、教学任务分析动态电路，就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的断闭合来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。
此类问题一直是中考题中的一个亮点，也是同学们在学习中感到比较棘手的问题。
针对我校学生基础不牢固的问题，本节课将动态电路项目化，将这一综合性的问题肢解电路的简化、电表的分析等问题，最终总结一般方法，从而解决动态电路这一难题。
二、复习目标：（一）知识与技能1.熟练利用欧姆定律等知识的基础上掌握动态电路的分析。
2.会判断滑动变阻器和开关变化引起的物理量变化情况。
（二）过程与方法根据物理规律推理判断形成严密的物理逻辑思维能力，养成良好的解题规范和习惯。
（三）情感态度和价值观培养尊重物理规律、不盲目臆断的科学求知态度。
三、复习重难点：教学重点：利用欧姆定律及串并联电路中的电流、电压和电阻相关规律分析动态电路教学难点：欧姆定律综合应用四、教学资源：同屏器、pad、ppt、学案五、教学设计思路：本节课的基本思路是：从中考题型分析入手，直接引入课题动态电路分析，明确学习目标。
引导学生回顾串并联电路的特点、欧姆定律，为本节课的动态电路训练奠定基础。
在教学过程中，注重将动态电路这一综合性的问题肢解电路的简化、电表的分析等问题，进行项目化。
让学生独立思考电路中由于开关的断闭合、滑动变阻器的移动所带来的动态电路变化。
学生通过针对性练习的方式强化对动态电路变化过程的理解。
最后，总结动态电路的解题一般思路。
六、教学方法 讲授、归纳、讨论七、课堂教学：一、 课堂引入、知识准备。
直接引入课题，探究中考中的动态电路问题。
各小组成员对照检查学案复习电学基本知识。
1.电路特点（1）串联电路： （2）并联电路： 2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比. （2）公式：（3）变形式： 212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：RU I =IU R IRU ==2 1 2 1 2 1 R R R U U U II I + = + = = = 电阻关系： 电压关系： 电流关系：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当断路看（图1）等效电路：如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流？方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).图1方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。
备考2023年上海市初三物理中考复习知识点清单与考情解读专题4 动态电路
专题四动态电路知识网络考情解析动态电路就是通过移动滑动变阻器滑片或改变电键的闭合与断开状态，从而引起电路中的电流、电压发生相应的变化，进一步分析电路中一些物理量的变化关系，中考只考查两个用电器的串联或并联电路，从近几年的考察形式来看，动态电路多以填空题、选择题的形式出现，选择题一般出现在最后两道题，填空题出现在第15题，分值2分到4分，是中考考查的热点问题，难度较大，是试卷中的压轴题之一。
动态电路是电路综合的基础，要求学生对电路的结构和电表的特征有较深刻的认识，不需要学生进行繁琐的定量计算，而是要求能够运用所学有关电学知识，进行定性的分析，考查学生综合应用知识点分析问题的能力。
知识梳理一、电学动态电路（一）分析步骤：判断串并联、确定电表测量对象、确定变化原因、分析电路。
（二）常见题型：1.由于滑动变阻器引起的动态电路，简称R型；2.由于电键的断开和闭合引起的动态电路，简称S型；3.既有开关断开闭合又有移动滑动变阻器引起的动态电路，简称S和R混合型；4.由于电表的互换引起的动态电路，简称电表互换型。
（三）识别电路串、并联结构的常用方法（选择合适的方法熟练掌握）学法一:电流分析法在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流则各用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。
学法二:断开法去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。
学法三：节点法在识别电路时，不论导线有多长，只要其间没有用电器或电源，导线的两端点都可看成同一点，从而找出各用电器的共同点。
学法四：观察结构法将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。
学法五：经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
上海市中考物理汇编-动态电路 (3)
动态电路宝山：6．在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路,电源电压不变.闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________.若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________.黄浦：8.在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作.若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V的示数变小,且始终大于零,则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比 1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中,电源电压保持不变,电键S 1、S 2均闭合．当电键S 2由闭合到断开时,电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中,电源电压保持不变．闭合电键S 后,当滑动变阻器R 2的滑片P 由中点向右端移动时（ ）DA ．只有电流表A 1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流,A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中,电源电压相等且保持不变．闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示,长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断,正确的是（）CA．R AB＞R CD,U AB＜U CDB．R AB＜R CD,U AB＜U CDC．R AB＞R CD,U AB＞U CDD．R AB＜R CD,U AB＞U CD松江：8．在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA ．V 1示数减小,V 2示数减小B ．V 1示数增大,V 2示数增大C ．V 1示数减小,V 2示数增大D ．V 1示数增大,V 2示数减小徐汇：16．在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V 的示数；②电压表V 示数与电流表A 1示数的比值；③电压表示数V 与电流表A 示数的乘积；④电流表A 1示数与A 示数的比值；⑤电压表示数V 与电流表A 示数的比值．当滑动变阻器R 1的滑片P 向右移动时,变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P 向右移动时,下列说法中正确的是（ ）BA.灯泡变暗,电压表示数变大B.电路消耗的总功率变小,电压表示数不变C. 灯泡变亮,电压表示数不变D. 电路消耗的总功率变大,电压表示数不变 PL RVS 图3杨浦：10. 如图5所示的电路中,电源电压保持不变.闭合电键S 后,现将R 1和滑动变阻器R 2的位置互换,并向右移动滑动变阻器的滑片,则以下说法正确的是（ ）C A 电压表示数变大,电流表示数变小B 电压表示数变小,电流表示数变小C 电压表示数不变,电流表示数变小D 断开电键S,两个电表示数都变小杨浦：15．图7为某同学设计的高速公路收费站计重秤的原理图.该原理图中,R 2为_________.若车重表是由电流表改装而成,现将它串联在图中位置,则当车越重时,车重表的示数将__ __,若车重表是电压表改装而成的,现将它与R 1并联,则当车越重时,车重表的示数将_（选填“越大”、“不变”或“越小”）.R 2 P A SR 1 V6．如图2所示为汽车油量表的工作电路图,其中R 是一段弧形电阻,在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（ ）AA ．总电阻变大,油量表示数变小B ．总电阻变大,油量表示数变大C ．总电阻变小,油量表示数变大D ．总电阻变小,油量表示数变小奉贤：15．如图8所示,电源电压不变.当只闭合电键S 时,三个电表中 表的示数变大（选填“A ”、“A 1”或“V”）；接着向右移动滑动变阻器滑片P 时,电压表V 示数与电流表A 示数的比值将 选填“变小”、“不变”或“变大”）.图车重表SR 2R 1 图2。
上海市中考物理汇编-动态电路 (4)
动态电路宝山：8. 在图2所示的电路中,电源电压保持不变。
电键S 闭合,将变阻器滑片P 由中点位置向右移动到b 端的过程中,电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中,电源电压不变,电键闭合。
当滑动变阻器向右移动过程中,电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示,电源电压保持不变,电阻R 1＜R 2＜R 3,仅闭合电建S 1 时,电流表、电压表均有示数；接着断开S 1 并闭合S 2 后,电流表A 的示数将__________,电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合,则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）15、变小 变大 变小黄浦：7. 在图2所示的电路中,电源电压保持不变。
当电键S 由断开到闭合时,变小的是（ ）B图4 SP R 2 R 1V 1A VPR 2VR 1SA 1 A 2 aA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中,电源电压保持不变,电路中各元件都完好。
当电键S 由断开到闭合时,正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3,电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3,当电键闭合后,电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3,且U 1＞U 2＞U 3。
2023年上海市九年级物理中考知识点复习经典例题讲解专题4 动态电路之2 并联
题型三：并联电路R 型【考点】并联电路动态分析【解析】当S 闭合后，滑动变阻器滑片向右端移动时，R 2变大，I 2变小，I 1不变，I 变小，电流表A 示数与A 1示数的比值变小，因为22,1I I I I∆∆=∆=∆，所以电流表A 2示数变化量与A 示数变化量的比值不变。
【答案】C【教学建议】当一条支路电阻不变时，并联电路干路电流变化量与另一支路电流表变化量相 等。
例6.（★★★）如图所示电路，电源电压保持不变，闭合电键S ，将滑动变阻器的滑片向右移动，下列说法正确的是（ ）A ．电流表A 的示数不变B ．电流表A 与A 1的示数之差不变C ．电压表V 与电流表A 的示数的比值不变D ．电压表V 与电流表A 1的示数的比值不变例5.（★★★）在如图所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器的滑片向右移动时（ ）A ．电流表A 示数与A 1示数的比值一定变大B ．电流表A 1示数与A 示数的比值一定不变C ．电流表A 2示数变化量与A 示数变化量的比值一定不变D ．电流表A 示数变化量与A 2示数变化量的比值一定变大【考点】动态电路分析【解析】由电路图可知，R1和R2并联，电压表测量并联支路电压（电源电压），电流表A1测R1支路的电流，电流表A测干路电流，电流表A2测R2支路的电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化以及电流表差值之间的关系，利用欧姆定律得出电压表V示数与电流表A1示数的比值不变和V表示数与A2表示数的比值变小。
【答案】D【教学建议】可以给学生总结：并联电路电压与通过定值电阻电流的比值是不变的，总电流与定值电阻电流的差值就是另一支路的电流。
题型四：并联电路S型例7.（★★★）在如图所示的电路中，电源电压保持不变，电键S1闭合。
2024年上海中考物理一模汇编：3动态电路
2024年上海初三物理一模汇编：动态电路1、（2024崇明一模）“热敏电阻”控制型动态电路如图1所示的电路，电源电压不变，R 1为热敏电阻，其阻值随温度的升高而减小．闭合开关S ，当监控区的温度升高时，电流表和电压表示数变化的情况是A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大2、（2024徐汇一模）图6为烟雾报警器的模拟电路， R 1是滑动变阻器，R c 是气敏电阻，其阻值会随烟雾浓度增大而减小。
当烟雾浓度C 达到8%，电压表示数小于U 0时就会报警。
若要增大该装置对烟雾探测的灵敏度，即烟雾浓度C 达到4%时就报警，下列方案中可行的是 A ．增大电源电压 B ．向右移动滑片PC ．增大电源电压，向右移动滑片PD ．减小电源电压，向右移动滑片P3、（2024长宁一模）在图1所示的电路中，电源电压保持不变，电阻R 1、R 2均为定值电阻。
若在电路中添加一个电压表，闭合开关S 前后，发现电压表与电流表示数的比值不变，则电压表并联的位置 A ．只能是MN 两点间 B ．可能是PN 两点间 C ．只能是MQ 两点间 D ．可能是PM 两点间4、（2024黄浦一模）在图2所示的电路中，闭合开关S ，电路正常工作。
现对电路分别进行下列操作：①将滑动变阻器滑片向左移；②用电阻R 3（R 3＞R 1）替换电阻R 1；③断开开关S ；④增大电源电压。
其中能使电压表示数变大的操作有 A ．1个 B ．2个 C ．3个D ．4个图1R 1 R 2VAS监控区 R 1S图6R C V P SR 1 R 2A图1NPMQ图2 VSR 1R 2P5、（2024宝山一模）如图7所示电路，滑动变阻器R 2的滑片P 向右移动时，判断电表的示数变化情况。
小宝同学的分析如下：①滑动变阻器的阻值变大→②电路的总电阻变大→③电流表A 的示数变小→④电压表V 的示数变大。
上海中考物理动态电路专题汇编1
动态电路专题例题：（☆☆☆）在图7所示的电路中，电源电压保持不变。
闭合电键S 后，将滑动变阻器滑片P 向右移动时，电流表A 示数______，电压表V 1示数跟电压表V 2示数的比值________（均选填“变大”、“不变”或“变小”）。
例题：（☆☆☆）在图5所示的电路中，电源电压保持不变．闭合电键S ，当变阻器的滑片P 向右移动时，电压表V的示数将 ，电流表A 与电流表A 1的示数差与电压表V 的比值将 ．（均选填“变小”、“不变”或“变大”）例题：（☆☆☆）在图7所示的电路中，电源电压不变。
电键S 闭合后，当电键S 1由断开到闭合时，电压表V 的示数将 (19) ；电键S 1闭合后，当滑动变阻器的滑片P 向右移动时，电流表A 与电流表A 2示数的差值跟电流表A 1示数的比值将 (20) 。
（均选填“变大”、“不变”或“变小”）图7SR 1R 2PAV 1V 2例题：（☆☆☆）在图7所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将________，电流表A 1示数的变化值与电流表A 示数的变化值的比值将_______。
（均选填“变小”、“不变”或“变大”）例题：（☆☆☆）在图5所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器R 2的滑片向左移动时，电压表V 1的示数将 （19） ；电压表V 1与V 2示数之和跟电流表A 示数的比值将 （20） 。
（均选填 “变小”、“不变”或“变大”）例题：（☆☆☆）在图6所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将 （19） ，电流表A 1与电流表A 示数的比值将 （20） 。
(均选填“变小”、“不变”或“变大”)例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
当电键S 断开时，有一个电表的示数为零。
若电路中的故障只发生在电阻R 1或R 2处，则电键S 闭合后，一定为零的是 （ ）A 电流表A 的示数。
上海市2020年中考物理备考复习资料汇编专题03动态电路分析(含参考答案)
中考物理备考复习资料汇编专题：专题03 动态电路分析【基础知识讲解】一、动态电路中电流表与电压表示数的变化情况主要由以下三个方面引起：1. 滑动变阻器的滑片P 的位置变化引起；2. 电键的断开或闭合引起；3. 电路出现的故障（短路和断路）引起。
二、分析动态电路用到的知识：1. 欧姆定律；2. 串联电路和并联电路的电流、电压及电阻的关系；3. 滑动变阻器知识；4. 电流表、电压表的使用；5. 短路与断路知识。
三、解答此类题目需注意：1.判断电路连接方式，即串联电路还是并联电路；2.明确电流表与电压表测量的是哪一段电路的电流或两端的电压；3.电源电压可以认为是不变的。
4.并联电路电压表的示数是不变的，各支路中的电流互不影响。
四、滑动变阻器的滑片P 的位置的变化引起电路中电流与电压的变化【基础练习1】如图1所示是典型的伏安法测电阻的实验电路图，当滑片P 向左移动时，电流表A 的示数将 ，电压表V 的示数将 。
（均选填“变小”、“不变”或“变大”）【答案】变大；变大。
【解析】在串联电路中，当变阻器滑片P 向左移动时，连入电路的电阻R 2变小，电路的总电阻R ＝R 1＋R 2也变小，根据欧姆定律I ＝U /R ＝U /（R 1＋R 2）可知：电源电压U 与R 1不变，故电流变大，R 1两端的电压U 1＝IR 1也变大。
【基础练习2】在图2所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表A 的示数将 ，电压表V 2的示数将 ，电压表V 1与电流表A 示数的比值将 ，电压表V 与电压表V 1示数的差值跟电压表V 2示数的比值 。
（均选填“变小”、“不变”或“变大”）AR 1PR 2 SV 1 V 2V图2图1A A 1SR 1VR 2 P图3【答案】变大；变小；不变；不变。
【解析】这道题的关键是搞清楚：电压表V1与电流表A示数的比值就是电阻R1的大小，是不变的，而电压表V与电压表V1示数的差值就是R2两端的电压，即电压表V2的示数，故该比值为不变。
上海初三中考模动态电路专题汇编(有答案)
V
S
P
R
A
2
R
1
图8
2、（2014 年 1 月闸北区第 15 题）如图 5 所示的电路中，电源电压不变，R1 为定值
电阻，电键 S 闭合后，滑动变阻器滑片向左滑动时，电流表的示数
（19） ，
电压表示数与电流表示数之比
（20） 。（两空均选填“变大”、“变
小”或“不变”）
2
3、（2014 年 1 月杨浦区第 9 题）9. 如图 4 所示电路，电源电压保持不变，闭合电键 S，将滑动变阻图器5 的滑片向右
电压表 V1 和 V2 的示数分别用 I、U1 和 U2 表示，这三个电表示数变化量的大小分别用△U1、△U2 表示。则下列关 于比值正确的是（ ）
A. U1/I 变大，△U1/△I 变大 C. U1/I 变大，△U1/△I 不变
B. U2/I 不变，△U2/△I 变大 D. U2/I 变大，△U2/△I 不变
18、（2015 闵行 9 题）如图 4 所示的电路中，电源电压保持不变。开始时 S1、S2 都断开，通过闭合电键、移动滑片 改变电路中的电压和电流时，下列判断正确的是（）
A 只闭合 S1，滑片 P 左移，电压表与电流表示数的比值变小 B 只闭合 S1，滑片 P 左移，电压表与电流表示数的比值变大 C 先闭合 S1，再闭合 S2 时，电压表的示数一直变小 D 先闭合 S1，再闭合 S2 时，电流表的示数一直变大
授课主题
一、直击中考
2011 中考 第 15 题
动态电路专题
教学内容
近三年中考考题分布 2012 中考 第6题
2013 中考 第5题
2014 年中考 第 15 题
二、考点解读
电路动态分析题是初中物理学习过程中的一个难点，其原因是这类题对学生有较高的能力要求，需要具备准 确的电路判断和电压表电流表的使用，还需具备较好的数学分析能力从而是每年中考的必考题型之一。在电路中， 由于电键的闭合（断开）或是由于滑动变阻器的滑片移动，造成电路中电学物理量的一系列的变化，一般，设问 是电表的变大变小；物理量或者是物理量变化量的之间的和、差、积、比值等。后者难度比较大。
