刀具补偿原理ppt课件

合集下载

刀具半径补偿课件

刀具半径补偿课件

多轴联动加工中,刀具半径补 偿可以用于控制多个轴同时运
动时的切削轨迹。
通过调整刀具半径补偿,可 以优化多轴联动加工的切削 参数和路径,提高加工效率
和加工质量。
在进行多轴联动加工时,刀具 半径补偿还可以帮助避免过切 或欠切的情况发生,提高加工
精度和表面质量。
Part
04
刀具半径补偿的注意事项
刀具半径补偿的适用范围
降低废品率
通过补偿刀具半径,可以 减小因加工误差而导致的 废品率,从而降低生产成 本。
刀具半径补偿的基本原理
根据工件轮廓和刀具半径计算出 理想的刀具中心轨迹。
通过数控系统中的补偿功能,将 实际的刀具中心轨迹与理想的刀
具中心轨迹进行比较和调整。
在加工过程中,根据刀具半径补 偿值对刀具中心轨迹进行实时补消刀具半径补 偿的方式。
输入补偿参数
根据实际使用的刀具,输入相应的刀具半径补偿 参数。
执行加工操作
在选择了补偿方式和输入了补偿参数后,即可开 始进行加工操作。在加工过程中,数控系统会自 动根据所选择的补偿方式进行刀具半径的补偿, 以保证加工精度和轮廓的准确性。
刀具半径补偿课件
• 刀具半径补偿的基本概念 • 刀具半径补偿的实现方式 • 刀具半径补偿的应用场景 • 刀具半径补偿的注意事项 • 刀具半径补偿的未来发展
目录
Part
01
刀具半径补偿的基本概念
刀具半径补偿的定义
刀具半径补偿是指数控加工中为了弥补刀具半径对加工精度的影响,通过调整刀具中心 轨迹来补偿因刀具半径而引起的加工误差的一种方法。
偿,以实现高精度的加工。
Part
02
刀具半径补偿的实现方式
刀具半径补偿的编程方式

刀具补偿课件

刀具补偿课件

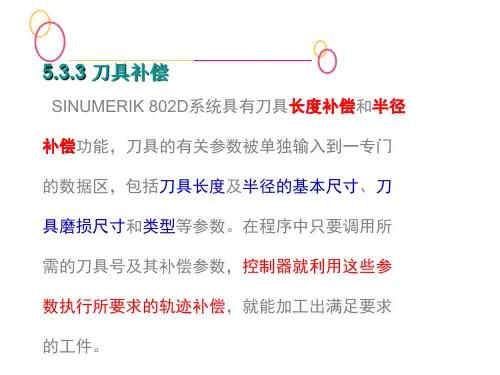

( ) 选这题 半径补偿G41\G42指令的建立可以与下列( )指令在同一 个程序段。 A、G02\G03
C、G01\G02
BG00\G01
C、G00\G01\G02\G03
2.取消刀具半径补偿G40 格式:G40 G0(G1)X_ Y_ D_(F_); 所有的平面上取消刀具补偿指令均为G40。 最后一段刀具半径补偿轨迹加工完成后,与建立 刀具半径类似,也应有一直线程序段G0或G1指 令取消刀具半径补偿,以保证刀具从刀具半径补 偿终点运动到取消刀具半径补偿点。G40、G41、 G42是模态量,它们可以互相注销。
(5)临界加工情况:在编程时特别要避免出现内角过渡 时轮廓位移小于刀具半径,以及在两个相连内角处轮廓位 移小于刀具直径 。
图5-22 过渡圆弧的临界加工情况
图5-23 内角的临界加工情况
4.拐角特性G450、G451 在G41、G42有效的情况下,一段轮廓到另一段轮廓以不 平滑的拐角过渡时可以通过G450和G451功能调节拐)X_ Y_ D_ (F_); 说明: (1)格式中G41为刀具半径左补偿;G42为刀尖半径 右补偿令;X、Y为目标点坐标;F为切削速度;D为刀具 半径补偿代号。 刀具半径补偿代号(又称刀沿号),用D指令及其 相应的序号表示,即D0~D9(一把刀具可以匹配从1到9 不同半径补偿的数据组)。如果没有编写D指令,则D1 自动生效。若编程D0,则刀具补偿值无效。系统中最多 可以同时存储30个刀具补偿数据组。
基点计算: P1 、 P2 、 P7 、 P8 、 P9 各 点 坐 标 如 图 所 示 , P3 、 P4 、 P5 、 P6 各 点 的 坐 标经计算得: P3(-25,-40) P4(-20,-15) P5(20,-15) P6(25,-40)

数控车床的刀具补偿功能PPT课件

数控车床的刀具补偿功能PPT课件
第9页/共27页
四、刀尖圆弧半径补偿(G40、G41、G42)
1.刀尖圆弧半径补偿的定义
在实际加工中,由于刀具产生磨损及精加工的需要,常将 车刀的刀尖修磨成半径较小的圆弧,这时的刀位点为刀尖圆弧 的圆心。
为确保工件轮廓形状,加工时不允许刀具刀尖圆弧的圆心 运动轨迹与被加工工件轮廓重合,而应与工件轮廓偏移一个半 径值,这种偏移称为刀尖圆弧半径补偿。圆弧形车刀的刀刃半 径偏移也与其相同。
第6页/共27页
2.利用刀具几何偏移进行对刀操作
(1)对刀操作的定义 调整每把刀的刀位点,使其尽量重合于某一理想基准点, 这一过程称为对刀。 (2)对刀操作的过程
1)手动操作加工端面,记录下刀位点的Z向机械坐标值。 2)手动操作加工外圆,记录下刀位点的X向机械坐标 值,停机测量工件直径,计算出主轴中心的机械坐标值。 3)将X、Z值输入相应的刀具几何偏移存储器中。
(快速点定位)
N50 G42 G01 X40.0 Z5.0 F0.2; (刀补建立)
N60 Z-18.0;
(刀补进行)
N70 X80.0;
(刀补进行)
N80 G40 G00 X85.0 Z10.0; (刀补取消)
N90 G28 U0 W0;
(返回参考点)
N100 M30;
第20页/共27页
(1)刀补的建立 刀补的建立指刀具从起点接近工件时,车刀圆弧刃的圆
圆弧刃的圆心与编程轨迹始终相距一个偏置量,直到刀补取
消。
N60 Z-18.0;
(刀补进行)
N70 X80.0;
(刀补进行)
FC–刀补建立 CDE–刀补进行 EF–刀补取消
第22页/共27页
(3)刀补取消 刀具离开工件,车刀圆弧刃的圆心轨迹过渡到与编

加工中心刀具长度补偿课件

加工中心刀具长度补偿课件
02
通过调整刀具长度补偿值,可以 确保工件坐标系与机床坐标系之 间的正确对齐,提高加工精度和 减小误差。
刀具长度补偿的重要性
在加工过程中,由于刀具磨损、更换 刀具等原因,实际使用的刀具长度可 能与编程时设定的长度存在差异。
刀具长度补偿能够自动调整刀具长度 ,确保工件坐标系的准确性,提高加 工质量和效率。
总结词
手动补偿方法是一种传统的刀具长度补偿方法,需要操作员根据测量结果手动 调整刀具长度。
详细描述
操作员使用测量工具测量刀具的实际长度,然后根据测量结果手动调整刀具长 度补偿值。这种方法简单易行,但精度不高,容易受到人为误差的影响。
自动补偿方法
总结词
自动补偿方法是一种现代化的刀具长度补偿方法,通过高精度的测量系统和自动控制系统实现刀具长度的自动测 量和补偿。
高精度补偿技术的需求
高精度加工要求
随着制造业对产品精度要 求的提高,需要更高精度 的刀具长度补偿技术来保 证加工质量。
纳米级补偿
研发纳米级补偿技术,实 现刀具长度的精确控制, 提高加工表面的光洁度和 平整度。
动态实时补偿
在加工过程中,根据实时 监测数据,动态调整补偿 值,减小误差和提高加工 稳定性。
详细描述
自动补偿方法使用高精度的测量系统,如激光干涉仪或电容传感器等,实时测量刀具的实际长度,并将测量结果 反馈给加工中心控制系统。控制系统根据反馈结果自动调整刀具长度补偿值,实现刀具长度的自动补偿。这种方 法精度高,能够显著提高加工精度和生产效率。
实时补偿方法
总结词
实时补偿方法是一种先进的刀具长度补偿方法,通过实时的刀具长度监测和补偿系统,实现刀具长度 的动态调整。
实时监测
在加工过程中,需要实时监测补偿值 的准确性,及时调整以确保加工质量 。

第三节刀具补偿原理PPT课件

第三节刀具补偿原理PPT课件

下午8时26分
数控技术
3
第三节 刀具补偿原理
3.2、刀具长度补偿计算
图2-11 数控车床刀具结构参数示意图
• 实现刀尖圆弧中心轨迹与刀架相关点的转换
下午8时26分
数控技术
4
第三节 刀具补偿原理
3.2、刀具长度补偿计算
由于在实际操作过程中F与S之间的距离难以直接 测得,而理论刀尖点P相对刀架参考点F的距离容 易测得,故先计算P相对F的偏移量,再根据情况 计算。
拐角:相邻两轮廓交接点处的切线在工件实体 一侧的夹角。0~3600
轨迹连接方式: 直线接直线; 直线接圆弧; 圆弧接圆弧; 圆弧接直线。
图2-14 拐角的定义 a)外拐角 b)内拐角
令当RsR=s≠0 0时
刀尖圆弧半径补偿——Rs很小,引起零件轮 廓的误差可以不考虑;调试过程及对刀过程
可得刀已具经长将度Rs补引偿起的误计差算包公含式在为内:。
零件轮廓轨迹经补偿后,通过控制F点来实现
下午8时26分
数控技术
5
第三节 刀具补偿原理
3.2、刀具长度补偿计算
钻床的刀具:刀具安装方式的刀 具长度补偿——
数控技术
13
第三节 刀具补偿原理
3.3.1、刀具半径补偿原理
刀具半径补偿执行过程相关问题:
上述刀具半径补偿算法只适用于自定的二维坐标平 面内,而平面的指定是通过G17/G18/G19来设定的。
硬件数控采用读一段,算一段,再走一段的数据流 方式,无法考虑到两个轮廓段之间刀具中心轨迹的 过渡问题,靠编程员解决。
CNC中,增设了两组刀补缓冲器,以便让至少两个 含有零件轮廓信息的加工程序段(一般保证3个段) 的信息同时在CNC系统内部被处理,从而可对刀具 中心轨迹及时修正,回避了刀具干涉现象的发生。

刀补原理 课件

刀补原理 课件

PPT 课件
10
第十页,共22页。
4、过切 过切(ɡuò qiē)有以下两种情况:
(1)刀具半径大于工件内轮廓转角时产生的过切。 ( 2)刀具直径大于所加工沟槽(ɡōu cáo)时产生的过切。
PPT 课件
11
图9-4 刀具过切情况图 第十一页,共22页。
二 、刀具半径补偿原理
图a
图b
图9-9 内轮廓PPT直课件线(zhíxiàn)转接过渡 18
第十八页,共22页。
轨迹JC→CK解决了内轮廓加工的刀具过切现象,
JC→CK相对(xiOāAn与gdAuFì缩)于短CB与DC 长度,这种求交点 C的过 渡方式通常称为缩短型转换。
图c
图d
图9-10 内轮廓P(PTl课ú件nkuò)直线转接过渡
Y
X2 ?Y2
? Y ? ? r cos ? ? ? R
X
? X Y 2
2
PPT 课件
第十三页,共22页。
X ?? X ? Y ?? Y ?
RY X2 ?Y2
RX
X 2 ?13Y 2
2、圆弧刀具半径补偿计算y
B′(Xb′,Yb′)
对圆弧而言,刀补后轨
迹是一段同心圆弧。如图圆
O
弧半径(bàRn,jì圆ng弧)为起点(Aq,ǐd终iǎn) 点B,刀具半径为 r。假定上
C 刀补算法根据两段轨迹的夹角和刀补方向等,可分 为三种转接过渡方式: 伸长型、缩短型、插入型 。以直线
转接详解 C功能刀补原理。
PPT课件
17
第十七页,共22页。
1、内轮廓过渡
下图中, AB 、AD 为刀具半径,刀J心B 与轨D迹K交点 为C,交点 C的坐标值可由系统求出,实际刀心运动轨迹为 JC→CK。

数控车床刀尖圆弧半径补偿课件

数控车床刀尖圆弧半径补偿课件

02
G41
刀尖圆弧半径左补偿。
03
04
G42
刀尖圆弧半径右补偿。
G43
刀尖圆弧半径补偿取消,同时 补偿值清零。
G40/G41/G42/G43指令的使用方法
1. 补偿的启动与取消
使用G40、G41、G42、G43等指令启动或取消刀尖圆弧半径补偿。
2. 补偿的输入
在补偿启动前,需要输入补偿值(即刀尖圆弧半径),补偿值可以 通过刀补画面输入或手动输入。
补偿方法:刀尖圆弧半径补 偿通过编程指令实现,无需 手动设置
补偿效果:补偿后可提高加 工精度和表面粗糙度Βιβλιοθήκη 刀尖圆弧半径补偿的示例程序三
01
刀尖圆弧半径补偿指令: G41.1、G40
02
补偿过程:通过G41.1指令 对刀尖圆弧半径进行补偿, 补偿过程为刀尖沿圆弧方向 移动,补偿结束后通过G40 指令取消补偿
02
刀尖圆弧半径的大小对切削过程 和工件质量有重要影响。
刀尖圆弧半径补偿的重要性
消除刀尖圆弧对切削轨迹的影响,提 高工件的精度和表面质量。
补偿刀尖圆弧对切削力、切削热和切 削振动的影响,提高切削过程的稳定 性和效率。
刀尖圆弧半径补偿的类型
刀尖圆弧半径左补偿(G41)
01
在切削过程中,刀具左侧的圆弧半径产生影响,需要补偿。
03
补偿方法:刀尖圆弧半径补 偿通过编程指令实现,无需 手动设置
04
补偿效果:补偿后可提高加 工精度和表面粗糙度
05
刀尖圆弧半径补偿的注意事项
刀尖圆弧半径补偿的误差来源
刀具半径测量误差
刀具半径的测量值与实际值之间可能存在误差,导致补偿值不准 确。
刀具磨损

《刀具半径补偿计算》课件

《刀具半径补偿计算》课件
精加工中应用刀具半径补偿还可以补偿工件热变形和刀具磨损的影响 ,确保工件尺寸的稳定性和一致性。
精加工中应用刀具半径补偿可以显著提高工件的加工质量和生产效率 。
刀具半径补偿在切削方式切换中的应用
在切削方式切换过程中,刀具 半径补偿可以自动调整切削参 数,以适应不同的切削条件和
工件材料。
在更换刀具或调整切削参数时 ,刀具半径补偿可以减少人工 干预和误差,提高加工精度和 效率。
少人为因素对加工结果的影响,为现代制造业的发展提供有力支持。
多轴联动加工中的刀具半径补偿技术
要点一
总结词
要点二
详细描述
多轴联动加工中的刀具半径补偿技术是未来发展的重点方 向,它能够实现复杂曲面的高精度加工,提高加工效率和 产品质量。
多轴联动加工是一种先进的加工技术,广泛应用于航空、 汽车、模具等领域。在多轴联动加工中,刀具半径补偿技 术对于实现高精度加工至关重要。通过精确控制刀具的轨 迹和补偿量,可以减小加工误差,提高加工精度和效率。 未来,多轴联动加工中的刀具半径补偿技术将进一步发展 ,为实现更高效、高精度的复杂曲面加工提供技术支持。
程,提高编程效率。
刀具半径补偿的计算原理
根据加工要求和刀具参数,确定刀具 半径补偿值。
补偿值的计算需要考虑多种因素,如 刀具类型、切削用量、工件材料等。
在数控加工过程中,根据刀具路径和 补偿值,对刀具路径进行相应的调整 ,以补偿因刀具半径而引起的加工误 差。
02
CATALOGUE
刀具半径补偿的分类
03
通过刀具半径补偿,还可以控制切削力的大小,以防止工件变形和刀 具破损。
04
粗加工中应用刀具半径补偿可以有效地提高加工效率和质量。
刀具半径补偿在精加工中的应用

3--刀具半径补偿计算-PPT精选文档

3--刀具半径补偿计算-PPT精选文档

④ α =0°时的处理 在刀具半径补偿建立状态下,α =0°将 会导致刀具干涉。因此用户在编制数控加工 程序时,应该尽量避免出现这种情况。如果 用户程序出现了这种情况,系统设计者可以 使系统停止运行并给出一个警告。
Y
S3 S4 P1 P2 S1 S2
P0 X
⑤ α =180°时的处理 此时可按缩短型处理
(五)刀具半径补偿计算
刀具半径补偿,就是计算刀具中心轨迹的各个转接点的坐标值,计算 方法与轮廓线型(直线或圆弧)、转接类型(缩短型、伸长型或插入型) 和刀补状态(建立状态、进行状态、撤消状态和非刀具半径补偿状态)有 关。 下面针对直线接直线、直线接圆弧、圆弧接直线和圆弧接圆弧这四种 线型组合方式,分别讨论刀具半径补偿的计算公式。

X Y X Y 0 时 l 1 l 2 l 2 l 1
Y S P 1( X 1, Y 1) P 0( X 0, Y 0) P 2( X 2, Y 2)
两条编程轮廓共线,转接角为180° ,刀具 中心轨迹的交点坐标为:
XS1 X1 r Yl1 1 r Xl1 YS1 Y
消去参量k,可得等距线方程为
r
rd
P1
l
X
x Y y X r L L
(2-1)
② 等距线交点 根据(2-1)式,相邻直线轮廓等距线的联立方程如下。
r xY L 1 y XL 1 r L2 y XL2 xY
求解该方程可得
x r ( X X )( X Y X Y ) L 2 L 1 L 1 L 2 L 2 L 1 y r ( Y Y ) ( X Y X Y ) L 2 L 1 L 1 L 2 L 2 L 1
Y

刀具补偿课件讲义资料

刀具补偿课件讲义资料

1、刀具补偿建立方式 若上一程序段是G40状态,本程序段是
G41/G42状态, 则该程序段处于刀具补偿建立方式。
2 、刀具补偿进行方式 若上一程序段是G41/G42状态,本程序段仍
是G41/G42状态,则该程序段处于刀具补偿进 行方式。
刀补矢量:大小等于刀具半径,方向垂直
于轮廓表面
交接情况:直线与直线、直线与圆弧、圆
续两个以上的非运动指令(如辅助指令或
暂停指令)程序段,或移动量为零的运动
程序段时,会出现多切或少切现象,这点 应该引起注意。
4)硬件数控系统刀补/CNC的刀补 1、早期的硬件数控系统 由于内存及数据处理能力限制,仅根据本 段程序的轮廓尺寸进行刀补,不能解决程 序段之间的过渡问题。(编程人员事先估 计刀补后可能出现的间断点或交叉点,进 行人为处理)程序段转换时(如折线或直 线与圆弧不相切时)采用圆弧过渡
通常加工一个工件需几把刀,或者加工中心 运行时要经常变换刀具,而每把刀具的长度 是不可能完全相同的。 定义方法2:编写程序时选用一把标准刀具, 预先测出其他刀具与标准刀具长度的差值, 将差值置于NC系统,以后使用各把刀具时 NC系统会补偿刀具的长度,这种功能称为 刀具长度补偿功能。
2)刀具长度补偿指令
1)刀具半径补偿概述
具有刀具半径补偿功能的数控系统具有如下优点: 1、避免计算刀具轨迹,直接按零件轮廓的切削点编程。
2、刀具因磨损、重磨、换新刀引起直径改变后不需修 改程序,只需更改刀具参数库中刀具参数的直径或者 半径值。
3、应用同一程序,用同一尺寸的刀具,利用刀补值可 进行粗精加工(粗精加工程序通用)。
1.2 刀具补偿功能及计算原理
一、刀具半径补偿
1)刀具半径补偿概述
在前面编写的程序中,都没有考虑刀具半径问题。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
车削加工:可以使用多种刀具,数控系统具备了刀 具长度和刀具半径补偿功能,使数控程序与刀具 形状和刀具尺寸尽量无关,可大大简化编程。 具有刀具补偿功能,在编制加工程序时,可 以按零件实际轮廓编程,加工前测量实际的刀具 半径、长度等,作为刀具补偿参数输入数控系统, 可以加工出合乎尺寸要求的零件轮廓。
.
5
.
3
r 刀具
A
r
B
在铣床上用半径为r的刀具加工外形轮廓为A的工件时,刀具中心沿着与轮廓A距离为r
的轨迹B移动。我们要根据轮廓A的坐标参数和刀具半径r值计算出刀具中心轨迹B的坐
标参数,然后再编制程序进行加工,因控制系统控制的是刀具中心的运动。在轮廓加
工中,由于刀具总有一定的半径,如铣刀半径或线切割机的钼丝半径等。刀具中心
(2)刀具补偿进行 刀具补偿进行期间,刀 具中心轨迹始终偏离编程轨迹一个刀具半径的 距离。
(3)刀补撤销 刀具撤离工件,返回原点。 即刀具中心轨迹从与编程轨迹相距一个刀具半 径值过渡到与编程轨迹重合。G40。
.
9
.
10
刀具半径补偿的转接过渡类型
一般CNC系统,所能控制的加工轨迹仅限 于直线和圆弧,前后两段编程轨迹间共有 四种连接形式:LL、LC、CL、CC。根据两 轮廓段交点处在工件侧的夹角的不同,直 线过渡的刀具半径补偿可以分为下面三种 转接过渡类型
.
11
.
12
.
13
.
14
三 、刀具半径补偿算法
刀具半径补偿计算:根据零件尺寸和刀具半径值 计算出刀具中心轨迹。对于一般的CNC装置,所能实现 的轮廓仅限于直线和圆弧。刀具半径补偿分B功能刀补 与C功能刀补,B功能刀补能根据本段程序的轮廓尺寸 进行刀具半径补偿,不能解决程序段之间的过渡问题, 编程人员必须先估计刀补后可能出现的间断点和交叉 点等情况,进行人为处理。B功能刀补计算如下:
y B′(XX,b′ Y ,Yb′)
B(Xb,Yb) ΔXΔ KY
假定上一个程序段加工结束后刀
具中心为A′,其坐标已知。那么
圆弧刀具半径补偿计算的目的,
就是计算出刀具中心轨迹的终点
坐标B′ 。设BB′在两个坐标上
的投影

β O
R
r A′(Xa′,Ya′)
A(Xa,Ya) x
.
17
.
18
刀补实例
加工如图外部轮廓零件ABCD时,由AB直线段开始,接着加 工直线段BC ,按B刀补处理后可求出相应的刀心轨迹A1B1和 B2C1。

X2 Y2
X X X Y Y Y
xO A A K
Xrsin r Y
X2Y2
Yrcosr X
X2Y2
y A(X,Y)
O
α
r
ΔY K
α A′(X′,Y′)
ΔXK
x
O′
.
16
2. 圆弧刀具半径补偿计算
对于圆弧而言,刀具补偿后的刀具中心轨迹是一个与圆弧 同心的一段圆弧。只需计算刀补后圆弧的起点坐标和终点坐标 值。如图5-4所示,被加工圆弧的圆心坐标在坐标原点O,圆弧 半径为R,圆弧起点A,终点B,刀具半径为r。
1. 直线刀具补偿计算
对直线而言,刀具补偿后的轨迹是与原直线平行 的直线,只需要计算出刀具中心轨迹的起点和终点坐 标值。
.
15
标标O如′A为已′图的A知所终。。示点假刀,坐定具被标上半加A一径′工。程为直设序r,线刀段现段Y具加X要的补工计起偿Y完X算点矢后刀在量,具X坐A刀r2rA右标具XY′的补原中Y投偿点2心影后,在坐直终O标′线点点为段坐坐,
刀具补偿原理
.
1
.
2
为什么要进行刀具补偿
在编写加工程序时,一般按照零件轮廓要 求决定零件程序中的坐标尺寸,在机床实 际加工中,CNC系统控制的是刀具中心 (或基准点)轨迹,靠刀具的刀尖或刀刃 的外缘来实现切削,因此,必须根据刀具 的形状、尺寸等对刀具中心位置进行偏置, 将零件编程轨迹转化成刀具中心轨迹,从 而保证刀具按其中心轨迹移动,能加工出 要求的零件轮廓,这种变换过程就称之为 刀具补偿,也叫刀具偏置
.
20
.
21
.
22
.
23
(刀位点)的运动轨迹并不等于所加工零件的实际轨迹(直接按零件廓形编程所得轨
迹),数控系统的刀具半径补偿就是把零件. 轮廓轨迹转换成刀具中心轨迹。
4
常见的补偿
加工中心:一个重要组成部分就是自动换刀装置, 在一次加工中使用多把长度不同的刀具,需要有 刀具长度补偿功能。
铣削加工:为刀具中心沿所需轨迹运动,需要有刀 具半径补偿功能。
用G42表示,如图所示。G
C
y
D
C
刀补进行 刀补建立
O
AD
刀补撤销 x
刀补撤销 O
A 刀补建立
B 刀补 进行
x
a) G41 左刀补
b) G42右刀补
刀具补偿方向
.
7
判断G41、G42的方法
.
8
在切削过程中,刀具半径补偿的补偿过程 分为三个步骤:
(1)刀补建立 刀具从起刀点接近工件, 在原来的程序轨迹基础上伸长或缩短一个刀具 半径值,即刀具中心从与编程轨迹重合过渡到 与编程轨迹距离一个刀具半径值。G41和G42。
.
19
事实第点个才上,能间二,只正断个加有确点程工刀之加序完工具间段第出中增的一整心加起个个走一点程零一个为序件个半B段2轮从径,,廓为B两1刀至。刀个B具具程2的中半序附心径段加落的之程在过间序B渡1出点,圆现上即弧了,在B1断而两B2,
可见,B刀补采用了读一段,算一段,再走一段的控 制方法,这样,无法预计到由于刀具半径所造成的下 一段加工轨迹对本程序段加工轨迹的影响。为解决下 一段加工轨迹对本段加工轨迹的影响,在计算本程序 段轨迹后,提前将下一段程序读入,然后根据它们之 间转接的具体情况,再对本段的轨迹作适当修正,得 到本段正确加工轨迹,这就是C功能刀具补偿。C功能 刀补更为完善,这种方法能根据相邻轮廓段的信息自 动处理两个程序段刀具中心轨迹的转换,并自动在转 接点处插入过渡圆弧或直线从而避免刀具干涉和断点 情况。
补偿的分类
刀具补偿一般分为刀具半径补偿和刀具长度 补偿。 铣刀主要是刀具半径补偿; 钻头只需长度补偿; 车刀需要两坐标长度补偿和刀具半径补偿。
.
6
刀具半径补偿
ISO标准规定,当刀具中心轨迹在编程轨迹(零件轮廓 ABCD)前进方向的左侧时,称为左刀补,用G41表示。 反之,当刀具处于轮廓前进方向的右侧时称为右刀补,
