热能与动力工程测试技术复习重点样本

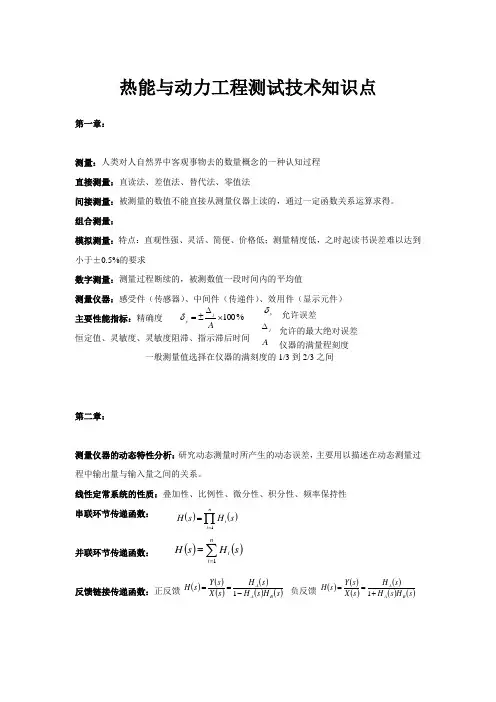

川大热能与动力工程测试技术知识点
热能与动力工程测试技术知识点第一章：测量：人类对人自然界中客观事物去的数量概念的一种认知过程直接测量：直读法、差值法、替代法、零值法间接测量：被测量的数值不能直接从测量仪器上读的，通过一定函数关系运算求得。
组合测量：模拟测量：特点：直观性强、灵活、简便、价格低；测量精度低，之时起读书误差难以达到小于±0.5%的要求数字测量：测量过程断续的，被测数值一段时间内的平均值测量仪器：感受件（传感器）、中间件（传递件）、效用件（显示元件）主要性能指标：精确度 恒定值、灵敏度、灵敏度阻滞、指示滞后时间 一般测量值选择在仪器的满刻度的1/3到2/3之间第二章：测量仪器的动态特性分析：研究动态测量时所产生的动态误差，主要用以描述在动态测量过程中输出量与输入量之间的关系。
线性定常系统的性质：叠加性、比例性、微分性、积分性、频率保持性 串联环节传递函数：并联环节传递函数：反馈链接传递函数：正反馈 负反馈%100⨯∆±=A j y δy δ允许误差 j ∆允许的最大绝对误差 A 仪器的满量程刻度()()∏==n i i s H s H 1()()∑==ni i s H s H 1()()()()()()s H s H s H s X s Y s H B A A -==1()()()()()()s H s H s H s X s Y s H B A A +==1频率响应函数：一阶频率响应函数： 幅频和相频特性幅值误差：第三章：测量误差：系统误差、随机误差、过失误差系统误差：仪器误差、安装误差、环境误差、方法误差、操作误差、动态误差消除误差方法：消除产生系统误差的根源；用修正法消除系统误差；交换抵销法、替代抵销法、预检法代数综合法：绝对误差： Δ= Δ1+Δ2+ …+Δn=相对误差：δ=δ1 +δ2 + …+δn =几何综合法：绝对误差： 相对误差： 算术综合法：绝对误差： 相对误差： 随机误差的特性：随机误差呈正态分布曲线单峰性、对称性、有限性、抵偿性标准误差： 直接测量误差的计算：BP 42、44)()()()()()()()()(ωωωωωωωωωΦ=++==j e A jd c jb a j X j Y j H 1)()()(+==ωτωωωj K j X j Y j H )arctan()arctan()()(11)()(2ωτωτωτωωω-=-=Φ+==j H A M A A A B ≤⨯-=-=%1001)(ωε%)12(1%)5(5.0%10~%5dB dB M M 或约为取为以分贝值的形式给出，振动测量仪中，通常取∑=∆n i i 1∑=n i i 1δ∑=∆±=∆++∆+∆±=∆ni i n 1222221...∑=±=+++±=n i in 1222221...δδδδδ∑=∆=∆++∆+∆±=∆ni in 121)...(∑==+++±=ni in 121)...(δδδδδ∑=∆=n i i n 1221σ第四章：电测仪表测定非电量优点：易于实现集中检测、控制和远距离测量；响应速度快，可测量瞬态值及动态过程；测量准确度和灵敏度高，可测量微弱信号并将其放大和进行长距离传输；电信号易于和计算机等进行连接，记录和处理数据方便非电量电测系统：传感器、信号调节电路、记录和显示装置电阻式传感器：将被测物理量的变化转换成电阻值的变化,再经相应的测量电路而最后显示或记录被测量值的变化。
热能与动力工程测试技术总结
第一章 概述1. 测量：用特定的工具和方法，通过试验的手段将被测物理量与另一同名的作为单位的物理量的比较，以确定两者之间的比值。
2. 测量方法：直接测量（直读法、差值法、替代法、零值法）、间接测量、组合测量3. 测量仪器按照工作原理分为三部分：4. 感受器（传感器）：直接与被测对象发生联系，感知被测参数的变化，同时对外界发出相应信号。
5. 中间件（传递件）：信号传递及加工6. 效用件（显示元件）：把被测量信号显示出来7. 分类：标准仪器、范型仪器、实用仪器8. 测量仪器性能指标（静态）9. 精确度：测量结果与真值一致的程度。
jy a b 100%A A δ∆=±⨯-10. 恒定度：仪器多次重复测量时，其指示值的稳定程度。
11. 灵敏度：仪器指针的线位移或角位移与引起这些位移的被测量的变化值之间的比例。
12. 灵敏度阻滞：足以引起仪器指针从静止到作微小移动的被测量的变化值。
13. 指示滞后时间：从被测参数发生变化到仪器指示出该变化值所需的时间。
第二章 测量系统的动态特性1. 动态特性：表示测试系统的输入信号从一个稳定状态突然变化到另一个稳定状态时，输出信号的跟踪能力。
2. 用以研究动态测量时的所产生的动态误差，主要用以描述在动态测量过程中输出量与输入量之间的关系，或是反映系统对于随时间变化的输入量响应特性。
3. 传递函数：当初始条件为0时，线性系统输出信号（时域）与输入信号（时域）之比。
4. （1）只是描述系统的动态性能，不说明系统的物理结构，只要动态特性相似，可以有相似的传递函数。
5. （2）仅描述动态特性，与输入和初始条件无关。
6. （3）组合系统的传递函数：串联环节、并联环节、反馈联接7. 基本测量系统的传递函数：8. （1）零阶测量系统：不管输入量随时间如何变化，系统的输出不受干扰也没有时间滞后，具有完全理想的特性。
0000()()b b Y s Hy x kx X s a a ==+（s ）= 9. 例如：位移式电位计 10. （2）一阶测量系统：100()()()()()()1()+1dy a a y t b x t sY s Y s kX s dt Y s H X s s ττ+=+==（s ）= 11. 时间常数10a a τ=；稳态灵敏度00b k a = 12. 例如：热电偶13. （3）二阶测量系统：221002222()()()()()2n n nd y dy a a a y t b x t dt dt Y s H s X s s s ωξωω++===++ 14.固有频率n ω=1a ξ=，均需合适的选取 15. 例如：测振仪16. 测量系统的动态响应：评价系统正确传递与显示输入信号的重要指标。
热能与动力工程测试技术(附答案)
1.测量方法：直接测量：凡是被测量的数值可以从测量仪器上读出，常用方法１．直读法２．差值法3.替代法4.零值法间接测量：被测量的数值不能直接通过测量仪器上读出，而直接测量与被测量有一定函数关系的量，通过运算被测量的测值。
组合测量：测量中各个未知量以不同的组合形式出现，根据直接测量与间接测量所得的数据，通过方程求解未知量的数值2.测量仪器：可分为范型仪器和实用仪器一、感受件：它直接与被测对象发生联系，感知被测参数的变化，同时对外界发出相应的信号。
应满足条件：1.必须随测量值的变化发生相应的内部变化 2.只能随被测参数的变化发出信号 3.感受件发出的信号与被测参数之间必须是单值的函数关系二、中间件：起传递作用，将传感器的输出信号传给效用件常用的中间件：导线，导管三、效用件：把被测信号显示出来。
分为模拟显示和数字显示3.测量仪器的主要性能指标：一、精确度：测量结果与真值一致的程度，系统误差与随机误差的综合反映二、恒定度：仪量多次重复测量时，其指示值的稳定程度三、灵敏度：认仪器指针的线位移或角位移与引起变化值之间的比例四、灵敏度阻滞：在数字测量中常用分辨率表示五、指示滞后时间：从被测参数发生变化到仪器指示出现该变化值所需时间4.传递函数是用输出量与输入量之比表示信号间的传递关系。
H（s）（s）（s）作用：传递函数描述系统的动态性能，不说明系统的物理结构，只要动态特性相似，系统可以有相似的传递函数串联环节：H（s）1（s）H2（s）并联环节H（s）1(s)2（s）反馈环节H（s）(s)/1(s)(s)5.测量系统的动态响应：通常采用阶跃信号和正弦信号作为输入量来研究系统对典型信号的响应，以了解测量系统的动态特性，依次评价测量系统测量系统的阶跃响应：一阶测量系统的阶跃响应二阶测量系统的阶跃响应测量系统的频率响应：一阶测量系统的频率响应二阶测量系统的频率响应7.误差的来源：每一参数都是测试人员使用一定的仪器，在一定的环境下按一定的测量方法和程序进行的，由于受到人们的观察能力，测量仪器，方法，环境条件等因素的影响，所得到的测量值只能是接近于真值的近似值，测量值与真值之差称为误差。
热能与动力工程测试技术要点
J I A N G S U U N I V E R SI T Y热能与动力工程测试技术要点简析主编：邝锡金副主编：代冲主审：邝锡金目录第一章概述 (3)第二章测量系统的动态特性 (4)第三章测量系统误差分析及处理 (5)第四章传感器的基本类型及工作原理 (6)第五章温度测量 (8)第六章压力测量 (10)第七章流速测量 (11)第八章流量测量 (12)第一章概述1、在热能与动力工程领域中，需要测量的物理量主要有？温度、压力、流量、功率、转速等。
2、按照得到最后结果的过程不同，测量方法可以分为哪几类？简述各类方法的定义。
1）直接测量：凡被测量的数值可以直接从测量仪器上读得的测量：2）间接测量：被测量的数值不能直接从测量仪器上读得，而需要通过直接测得与被测量有一定函数关系的量，然后经过运算得到被测量的数值：3）组合测量：测量中使各个未知量以不同组合形式出现（或改变测量条件以获得不同的组合），根据直接测量或间接测量所得数据，通过求解联立方程组求得未知量的数值。
3、按工作原理，任何测量仪器都应包括哪三部分？各部分的功能和作用？包括感受器、中间件和效应件三个部分。
1）感受器或传感器：它直接与被测对象发生关系（但不一定直接接触），感知被测参数的变化，同时对外界发出相应的信号;2)中间件或传递件：最简单的中间件是单纯起“传递”作用的元件，它将传感器的输出信号原封不动的传递给效应件；3)效应件或显示元件：显示元件的功能是把被测信号显示出来，按显示原理与方法不同，又可分为模拟显示和数字显示两种。
4、测量仪器按照用途可以分为哪两类？其特点为？范型仪器和实用仪器两种。
范型仪器精确度很高，对它的保存和使用有较高要求：实用仪器使用起来方便、可靠，测量结果只要在工程测量允许范围内即可。
5、测量仪器的主要性能指标包括？各指标的含义？测量仪器的性能指标主要有：精确度、恒定度、灵敏度、灵敏度阻滞、指示滞后时间等。
精确度：表示测量结果与其真值一致的程度，它是系统误差与随机误差的综合反映。
热能与动力工程测量技术（复习提纲与复习题）
热能与动⼒⼯程测量技术（复习提纲与复习题）热能与动⼒⼯程测量技术复习提纲与复习题复习提纲第⼀章⾃动测量系统的组成：1、传感元件。
作⽤：感受被测量并将其转换为可⽤的规范信号输出，通常这种信号为电信号。
2、变换元件。
作⽤：他将传感元件变成显⽰元件易于接受的信号。
3、显⽰元件。
作⽤：向观测者显⽰被测参数的量值。
误差的分类：系统误差：指在相同条件下，多次测量同⼀被测量值时，误差的⼤⼩和符号保持不变或者条件变化时按某⼀确定的规律变化的误差。
⽤“正确度”表⽰。
随机误差：指在相同条件下，多次测量同⼀被测量值中，误差值的⼤⼩和符号总以不可准确预计的⽅式变化，但具有抵偿性的误差。
⽤“精密度”表⽰。
粗值：⽆意义。
允许误差：仪表出⼚时规定的基本误差不超过某⼀给定值，此给定值就是仪表的允许误差。
基本误差：最⼤引⽤相对误差。
精确度等级（允许误差去掉百分号）：0.1、0.2、0.5、1.0、1.5、2.5、4.0变差：在全量程范围内，上下⾏程测量差异最⼤的数值与仪表量程之⽐的百分数，称为变差，公式：随机误差的特性：对称性、单峰性、有界性、抵偿性。
分辨率、线性度（越⼩越好）、灵敏度。
第⼆章温标——⽤来度量温度⾼低的标尺摄⽒温标（℃）华⽒温标（℉）热⼒学温度（T）国际实⽤温标⽔的三相点热⼒学温度是273.16K，卡尔⽂⼀度等于⽔三相点热⼒学温度的1/273.16。
摄⽒温度（t），单位℃t = T-273.15热电效应：将两种不同材料的导体组成⼀个闭合回路，如果两端接点的温度不同，回路中将产⽣电势，称为热电势。
这个物理现象称为热电效应或塞贝克效应.热电势=接触电势+ 温差电势（可忽略不计）1均质导体定律：由⼀种均质导体(或半导体)组成的闭合回路，不论导体(或半导体)的截⾯和长度如何，各处的温度分布如何，都不能产⽣热电势。
2中间导体定律：由不同材料组成的闭合回路中，若各种材料接触点的温度都相同，则回路中热电势的总和等于零3中间温度定律：热电偶回路中接⼊第三种材料的导线，只要第三种材料导线的两端温度相同，就不会影响热电偶的热电势。
能源与动力工程测试技术2024年下学期复习提纲
一、概述1.1能源与动力工程测试技术的定义和意义1.2能源与动力工程测试技术的发展历程和现状二、测试技术的基本方法2.1测试目标与测试方法的选择2.2测试方案的制定与评估2.3测试过程的管理与控制三、测试仪器与设备3.1常用测试仪器的原理与应用3.2常用测试设备的使用与维护3.3新型测试仪器与设备的发展趋势四、能源与动力系统测试技术4.1风电场测试技术4.1.1风资源测量与评估4.1.2风机性能测试与分析4.1.3风功率预测与优化技术4.2太阳能发电系统测试技术4.2.1光伏组件测试与评估4.2.2太阳能系统参数测定与分析4.2.3太阳能电池性能评估与监控4.3水力发电系统测试技术4.3.1水力资源测量与评估4.3.2水力发电机组性能测试与分析4.3.3水电站运行监测与诊断4.4火力发电系统测试技术4.4.1火电厂热力系统测试与分析4.4.2火电厂汽轮机性能测试与评估4.4.3火电厂污染物排放测试与控制4.5核能系统测试技术4.5.1核电站安全分析与测试4.5.2核反应堆功率及参数测定4.5.3核电站辐射环境监测与控制五、能源与动力设备测试技术5.1发动机测试技术5.1.1内燃机参数测量与分析5.1.2发动机排放与能效测试5.1.3发动机性能诊断与磨损检测5.2锅炉与蒸汽轮机测试技术5.2.1蒸汽参数测定与分析5.2.2锅炉热力性能测试与评估5.2.3蒸汽轮机性能测试与优化5.3车辆动力系统测试技术5.3.1汽车发动机性能测试与排放监测5.3.2新能源汽车动力系统测试与研究5.3.3车辆动力总成与传动系统测试六、测试结果处理与分析6.1测试数据处理与解读方法6.2测试结果的统计与可视化表示6.3测试结果的合理性分析与评价七、测试技术在能源与动力工程中的应用案例7.1风电场运维测试技术案例7.2太阳能发电系统运行测试技术案例7.3水力发电系统改造测试技术案例7.4火力发电厂性能提升测试技术案例7.5发动机燃烧过程测试技术案例八、能源与动力工程测试技术的发展趋势与挑战8.1测试技术创新与应用前景8.2测试技术的社会经济影响8.3高端测试技术的瓶颈与发展以上提纲可以根据具体课程教材和内容进行相应修订，重点突出教材中的重点知识点和实践案例。
热能与动力工程测试技术完整版
热能与动力工程测试技术HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1、何为动压静压总压P129答：静压是指运动气流里气体本身的热力学压力。
总压是指气流熵滞止后的压力，又称滞止压力。
动压为总压与静压之差。
2、试画出皮托管的结构简图，说明皮托管的工作原理，并导出速度表达式（条件自拟，不考虑误差）。
P143~P1443、某压力表精度为级，量程为0~，测量结果显示为，求精确度、最大绝对误和差示值相对误差δ4、在选用仪器时，应在满足被测要求的前提下，尽量选择量程较小的仪器，一般应使测量值在满刻度要求的2/3为宜。
P55、测量误差可分为系统误差、随机（偶然）误差、过失误差。
6、随机误差正态分布曲线的四个特性为单峰性、对称性、有限性、抵偿性。
7、热电偶性质的四条基本定律为均质材料定律、中间导体定律、中间温度定律、标准电极定律。
8、流量计可分为：容积型流量计、速度型流量计、质量型流量计。
P1619、除利用皮托管测量流速外，现代常用的测速技术有：热线（热膜）测速技术、激光多普勒测速技术（LDV）、粒子图像测速技术。
10、简述金属应变式传感器的工作原理。
答：金属应变式传感器的工作原理是基于金属的电阻应变效应，即导体或半导体在外力作用下产生机械形变时，电阻值也随之产生相应的变化。
P6311、在热能与动力工程领域中，需要测量的物理量主要有温度、压力、流量、功率、转速等。
12、按照得到最后结果的过程不同，测量方法可以分为直接测量，间接测量和组合测量。
13. 按工作原理，任何测量仪器都应包括感受件，中间件和效用件。
14. 测量误差按照产生误差因素的出现规律以及它们对测量结果的影响程度来区分可以将测量误差分为系统误差，随机误差和过失误差。
15. 系统误差的综合包括代数综合法、算术综合法和几何综合法。
16. 金属应变式电阻传感器温度补偿的方法有桥路补偿（补偿片法）和应变片自补偿。
能源与动力工程测试技术复习资料
1、热电偶测温的原理、基本定律及应用、热电偶测温冷端温度补偿方法（温差电动势可以忽略不计，在热电偶回路中起主要作用的是接触电动势）热电偶回路的热电动势只与组成热电偶的材料及两端接点的温度有关；与热电偶的长度、粗细、形状无关。
导体材料确定后，热电动势的大小只与热电偶两端的温度有关，而且是T的单值函数，这就是利用热电偶测温的基本原理。
(1) 均质导体定律如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电动势均为零；反之，如果有热电动势产生，两个热电极的材料则一定是不同的。
根据这一定律，可以检验两个热电极材料的成分是否相同(称为同名极检验法)，也可以检查热电极材料的均匀性。
(2) 中间导体定律在热电偶回路中接入第三种导体C，只要第三种导体的两接点温度相同，则回路中总的热电动势不变。
(3) 标准电极定律请浏览后下载，资料供参考，期待您的好评与关注！如果两种导体分别与第三种导体组成的热电偶所产生的热电动势已知，则由这两种导体组成的热电偶所产生的热电动势也就可知。
为分度表的制作提供理论基础(4) 中间温度定律热电偶在两接点温度分别为T、T0时的热电动势等于该热电偶在接点温度分别为T、Tn和接点温度分别为Tn、T0时的相应热电动势的代数和。
为分度表的应用提供理论基础由于热电偶产生的电势与两端温度有关，只有将冷端温度保持恒定才能使热电势正确反映热端的被测温度。
由于有时很难保证冷端温度在恒定0℃，故常采取一些冷端补偿措施。
1.冷端恒温法(1) 冰点槽法(2) 其它恒温器2.补偿导线法：将冷端延伸到温度恒定的场所3.计算修正法4.电桥补偿法请浏览后下载，资料供参考，期待您的好评与关注！5.显示仪表零位调整法6.软件处理法2、霍耳传感器的工作原理、特点原理：半导体薄片置于磁感应强度为B 的磁场中，磁场方向垂直于薄片，当有电流I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势EH，这种现象称为霍尔效应。
能动测试技术复习资料
1、液柱式压力计的形式、特点利用液柱对液柱底面产生的静压力与被测压力相平衡的原理，通过液柱高度来反映被测压力的大小。
优点：结构简单，使用方便，有相当高的准确度，在本专业中应用很广泛缺点：量程受液柱高度的限制，体积大，玻璃管容易损坏及读数不方便1、U形管压力计：提高工作液密度将增加压力的测量范围，但灵敏度要降低。
2、单管压力计：只需读取一次液面高度3、斜管微压计：要用于测量微小压力、负压和压差。
提高了灵敏度，减少读数相对误差。
2、最高压力表结构与工作原理(1)机械式最高压力表测量时，气缸压力通过止回阀进入压力表直接指示压力。
当气缸压力下降时，止回阀关闭，最高压力得以保持。
(2)气电式最高压力表其压力信号由膜片式传感器产生，膜片式传感器中的膜片将传感器内腔分成两室，其中一室与气缸相通，另一室有一电极并与外加高压气相通。
测量精度比机械式最高压力表要高。
3、静压、总压测量，探针的特点（在静止气体中，由于不存在切向力这个表面力。
故压力与所取面积的方向无关，该压力称为静压。
总压是指气流某点上速度等熵滞止到零时所达到的压力，又称滞止压力。
总压与静压之差，称为该点的动压。
）一、总压的测量气流的总压是当速度按等熵流动静止下来时的压力，常用总压管测量。
总压管的管口轴线对准气流方向，另一端管口与压力计连通，这样便可测出被测点的气流总压与大气压之差。
二、静压测量：固体壁面处或流场中测量，前者采用壁面静压孔，后者用静压管。
热膜探针的特点：频率响应范围比热线窄。
上限仅为100kHz工艺复杂，制造困难受振动的影响小，不存在内应力的问题阻值可由控制热膜厚度来调节热传导损失较小机械强度比热线高，不易被打断或碰伤，可承受电流较大，能用于液体或带颗粒的气流的测量。
4、测压探针对气流偏斜不敏感偏流角的要求一般将压力误差占速度头1％时的气流方向变化的角度范围，作为不敏感偏流角的范围，当然范围越大越好。
（半圆形感受头偏流角最小，带导流套的总压管不敏感偏流角最大，在亚音速区达±40º~±45º。
武汉理工大学热能及动力机械测试技术复习重点
——热能与动力机械测试技术——第一章.概述----------------------------------------------------------------1.测量方法（P1~2）1.1直接测量（对于稳态物理量常用方法如下）：直读法，差值法，替代法，零值法；1.2 间接测量：需要通过直接测量得到与被测量有一定函数关系的量，经过运算得到被测量的数值（如分别测量转矩和转速，求功率）；1.3 组合测量：根据直接或间接测量得到的数据，通过联立方程组求得未知量的数值。
*1.4 非稳态和瞬变参数的测量需要用显示式记录方式来实现对它们的观察和记录。
2.测量仪器的组成（P3）（按工作原理）测量仪器包括：感受件（传感器）、中间件（传递件）、效用件（显示元件）；3 感受件应当满足的三个条件（P3）：3.1）它必须随被测参数的变化而发生相应的内部变化；3.2）它只能随被测参数的变化而发出信号，不受其他任何参数的影响；3.3）感受件发出的信号与被测参数之间必须是单值的函数关系。
4. 测量仪器的分类（P4）测量仪器按其用途分为：范型仪器和实用仪器；实用仪器又可分为：实验室用仪器和工程用仪器。
5. 测量仪器的主要性能指标（P5~6）测量仪器的性能指标决定了所测得的结果的可靠程度，其中主要有：精确度、恒定度、灵敏度、灵敏度阻滞、指示滞后时间。
5.1 精确度精确度表示测量结果与真值一致的程度，是系统误差与随机误差的综合反映。
常用精度来表示。
精度：仪器满量程时所允许的最大相对误差的百分数，即100%j y a bA A δ∆=±⨯-式中，y δ为仪器的精度或允许误差；j ∆为允许的最大绝对误差；a A 、b A 分别为仪器刻度的上限和下限。
选择仪器时，考虑精度和量程（使被测量在满刻度的2/3以上为宜）。
5.2 恒定度恒定度：多次重复测量时，其指示值的稳定程度。
常用读数的变差来表示。
变差：测量条件不变（环境、仪器、对象）时多次测量中指示值之间的最大差数与仪器量程之比的百分数。
热能与动力工程测试技术习题及答案自动保存的
热能与动力工程测试技术一、填空（30X1）1、仪器测量的主要性能指标：精确度、恒定度、灵敏度、灵敏度阻滞、指示滞后时间。
P52、在选用仪器时，应在满足被测要求的前提下，尽量选择量程较小的仪器，一般应使测量值在满刻度要求的23为宜。
P53、测量误差可分为系统误差、随机（偶然）误差、过失误差。
4、随机误差的四个特性为单峰性、对称性、有限性、抵偿性。
5、热电偶性质的四条基本定律为均质材料定律、中间导体定律、中间_______温度定律、标准电极定律。
6、造成温度计时滞的因素有：感温元件的热惯性和指示仪表的机械惯性。
P1097、流量计可分为：容积型流量计、速度型流量计、质量型流量计。
P161& 扩大测功机量程的方法有：采用组合测功机、采用变速器。
P2089、除利用皮托管测量流速外，现代常用的测速技术有：热线（热膜）测速技术、激光多普勒测速技术（LDV、粒子图像测速技术。
二、名词解释（5X4）1、什么是测量仪器或测量系统的动态特性分析？作用？答：P11,测量仪器或测量系统的动态特性分析就是研究测量时所产生的误差。
它主要是以描述在动态测量过程中输出量和输入量之间的关系。
2［、何为霍尔效应？答：（参考、置于磁场中的金属（或带有电子的物质），当于两端通过电流时，另外两面会产生大小与控制电流I （A）和磁感应强度B（T）的乘积成正比的电压U H （V）,这一现象叫做霍尔效应。
P904 、何为动压？静压？总压？P129答：静压是指运动气流里气体本身的热力学压力。
总压是指气流熵滞止后的压力，又称滞止压力。
动压为总压与静压之差。
三、简答题（5X4）1、为什么阶跃信号常用于低阶测量系统的时域动态响应的输入信号？答：阶跃信号从一个稳定的状态突然过过渡到另一个稳态，对系统是一个严格的考验，（比其它输入信号更）易暴露问题。
P172、简述金属应变式传感器的工作原理。
答：金属应变式传感器的工作原理是基于金属的电阻应变效应，即导体或半导体在外力作用下产生机械形变时，电阻值也随之产生相应的变化。
热能与动力工程测试技术复习
热能与动⼒⼯程测试技术复习1、测量仪器分为：感受件、中间件、效⽤件。
感受件应满⾜：①必须随被测参数⽽发⽣相应的内部变化②只能随被测参数的变化⽽发出信号，不受其他任何参数的影响③⼀个确定的信号只能与参数的⼀个值相对应2、测量仪器的主要性能指标：精确度、恒定度、灵敏度、灵敏度阻滞、指⽰滞后时间恒定度：仪器多次重复测量时，其指⽰值的稳定程度，称为恒定度。
灵敏度阻滞：⼜称感量，此量是⾜引起仪器指针从静⽌到做极微⼩移动被测量的变化值。
指⽰滞后时间：从被测参数发⽣变化到仪器指⽰出该变化值所需的时间。
3、精确度=：为仪器的精度或允许误差；为允许的最⼤绝对误差；A a、A b为刻度的上下限4、灵敏度S=：5、传递函数是⽤输出量与输⼊量之⽐来表⽰信号的传递关系①串联环节：n个环节串联系统总的传递函数为各个环节传递函数之积②并联环节：n个环节并联系统的总传递函数为各个环节传递函数之和③反馈联接：测量系统中采⽤负反馈可使整个系统误差⼤⼤减⼩6、评价测量系统的⽅法：对测量系统事假某些已知的典型输⼊信号，这些典型信号包括阶跃信号、正弦信号、脉冲信号、斜升信号等，⽽通常是采⽤阶跃信号和正弦信号来作为输⼊量来研究系统对典型信号的响应。
7、测量系统的动态特性⼀般可以从时域和频域两⽅⾯进⾏分析测量误差分析及处理1、误差——测量值与真值之差。
绝对误差=测量值真值；相对误差=2、测量误差的分类：系统误差（可以消除）、随机误差（不可避免）、过失误差（可以避免）3、系统误差的分类：仪器误差、安装误差、环境误差、⽅法误差、操作误差、动态误差4、消除误差的⽅法：⑴消除产⽣系统误差的根源：测量前对产⽣误差的环节进⾏分析，选择和调整仪器，严格按照仪器要求的使⽤环境安装仪器。
测量前后均应作零位检查，长期未使⽤的仪器应经标定后使⽤，测量环境急剧变化时应停⽌测量⑵⽤修正⽅法消除系统误差⑶常⽤消除误差的具体办法：①交换抵销法②替代消除法③预检法5、系统误差综合系统误差的特征：在同⼀条件下，多次测量同⼀量时，误差的绝对值和符号保持不变，为恒值系统误差；当误差的⼤⼩和符号按⼀定规律变化时，称为变值系统误差。
热能与动力工程测试技术考试资料
热能与动力工程测试技术填空〔每空1分，共30 分〕1. 在热能与动力工程领域中，需要测量的物理量主要有温度、压力、流量、功率、转速等。
2. 按照得到最后结果的过程不同，测量方法可以分为直接测量，间接测量和组合测量。
3. 按工作原理，任何测量仪器都应包括感受件，中间件和效用件。
4. 测量误差按照产生误差因素的出现规律以及它们对测量结果的影响程度来区分可以将测量误差分为系统误差，随机误差和过失误差。
5. 系统误差的综合包括代数综合法、算数综合法和几何综合法。
6. 金属应变式电阻传感器温度补偿的方法有桥路补偿和应变片自补偿。
7. 自感式电感传感器分为变气隙式、变截面式和螺管式。
8. 常见的光电转换元件包括光电管、光电池、光敏电阻和光敏晶体管。
9. 使用较多的温标有热力学温标、国际实用温标、摄氏温标和华氏温标。
10. 热力学温标T和摄氏温标t的转换关系273.1511. 可用于压力测量的传感器有压阻式传感器、压电式传感器和电容式差压传感器。
12. 流量计的类型有容积型流量计、速度型流量计和质量型流量计。
13. 常用的量计的节流元件有孔板、喷嘴、文丘里管等。
•名词解释〔每题5分，共20 分〕压阻效应〔P66〕答：很多固体材料在受到应力作用后，电阻率发生变化，这种效应叫做压阻效应热电现象〔79〕答：两种不同导体A和B组成闭合回路，假设两连接点温度T和T o不同，那么在回路中就产生热电动势。
形成热电流，这种现象叫做热电现象光生伏特效应〔84〕答：在光线作用下使物体产生一定方向电动势成为光生伏特效应辐射温度答：温度为T的物体全辐射出射度M等于温度为的绝对黑体全辐射出射度M时, 那么温度称为被测物体的辐射温度。
激光多普勒效应答：当激光照射到跟随流体一起运动的微粒上时，微粒散射的散射光频率将偏离入射光频率，这种现象叫做激光多普勒效应。
三•简答〔每题5分，共20分〕1、测量仪器按照用途可以分为哪两类？其特点为？〔P4〕答：测量仪器按其用途可以分为范型仪器和实用仪器两类。
【免费下载】热能与动力工程测试技术复习重点
按照电容式传感器的转换原理的不同，可以分为 极距变化型电容式传感器： 变介电常数型电容传感器：面积变化型电容传感器 按工作原理不同，磁电感应式传感器可分为恒定磁通式和变磁通式，即动圈式传感器和磁阻式传感器。 磁电感应式传感器只适用于动态测量。 磁阻式传感器：又称为变磁通式传感器或变气隙式传感器，常用来测量旋转物体的角速度。可分为开路变磁
模拟测量：直观性强、简便、价格低；主要缺点是测量精度低指示器读数误差大。但模拟信号含有“仿真”的意思， 分辨能力无限。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配，料置不试技仅卷术可要是以求指解，机决对组吊电在顶气进层设行配备继置进电不行保规空护范载高与中带资负料荷试下卷高总问中体题资配，料置而试时且卷，可调需保控要障试在各验最类；大管对限路设度习备内题进来到行确位调保。整机在使组管其高路在中敷正资设常料过工试程况卷中下安，与全要过，加度并强工且看作尽护下可关都能于可地管以缩路正小高常故中工障资作高料；中试对资卷于料连继试接电卷管保破口护坏处进范理行围高整，中核或资对者料定对试值某卷，些弯审异扁核常度与高固校中定对资盒图料位纸试置，.卷编保工写护况复层进杂防行设腐自备跨动与接处装地理置线，高弯尤中曲其资半要料径避试标免卷高错调等误试，高方要中案求资，技料编术试5写交卷、重底保电要。护气设管装设备线置备4高敷动调、中设作试电资技，高气料术并中课3试中且资件、卷包拒料中管试含绝试调路验线动卷试敷方槽作技设案、，术技以管来术及架避系等免统多不启项必动方要方式高案，中；为资对解料整决试套高卷启中突动语然过文停程电机中气。高课因中件此资中，料管电试壁力卷薄高电、中气接资设口料备不试进严卷行等保调问护试题装工，置作合调并理试且利技进用术行管，过线要关敷求运设电行技力高术保中。护资线装料缆置试敷做卷设到技原准术则确指：灵导在活。分。对线对于盒于调处差试，动过当保程不护中同装高电置中压高资回中料路资试交料卷叉试技时卷术，调问应试题采技，用术作金是为属指调隔发试板电人进机员行一，隔变需开压要处器在理组事；在前同发掌一生握线内图槽部纸内故资，障料强时、电，设回需备路要制须进造同行厂时外家切部出断电具习源高题高中电中资源资料，料试线试卷缆卷试敷切验设除报完从告毕而与，采相要用关进高技行中术检资资查料料和试，检卷并测主且处要了理保解。护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一至三章一、名词解释测量:是人类对自然界中客观事物取得数量观念的一种认识过程。
它用特定的工具和方法, 经过试验将被测量与单位同类量相比较, 在比较中确定出两者比值。
稳态参数: 数值不随时间而改变或变化很小的被测量。
瞬变参数: 随时间不断改变数值的被测量( 非稳态或称动态参数),如非稳定工况或过渡工况时内燃机的转速、功率等。
模拟测量: 在测量过程中首先将被测物理量转换成模拟信号, 以仪表指针的位置或记录仪描绘的图形显示测量的结果(不表现为”可数”的形式) 。
数字测量: 测量可直接用数字形式表示。
经过模／数( A／D)转换将模拟形式的信号转换成数字形式。
范型仪器: 是准备用以复制和保持测量单位, 或是用来对其它测量仪器进行标定和刻度工作的仪器。
准确度很高, 保存和使用要求较高。
实用仪器: 是供实际测量使用的仪器, 它又可分为试验室用仪器和工程用仪器。
恒定度:仪器多次重复测量时, 其指示值稳定的程序, 称为恒定度。
一般以读数的变差来表示.灵敏度:它以仪器指针的线位移或角位移与引起这些位移的被测量的变化值之间的比例S来表示。
灵敏度阻滞:灵敏度阻滞又称为感量,感量是足以引起仪器指针从静止到作极微小移动的被测量的变化值。
一般仪器的灵敏度阻滞应不大于仪器允许误差的一半。
指示滞后时间:从被测参数发生变化到仪器指示出该变化值所需的时间, 又称时滞。
测量值与真值之差称为误差。
因子: 在试验中欲考察的因素称为因子。
因子又可分为没有交互作用和有交互作用的因子,前者是指在试验中相互没有影响的因子, 而后者则在试验中互相有制抑作用。
水平: 每个因子在考察范围内分成若干个等级, 将等级称为水平二、填空题常见的测量方法有直接测量、间接测量、组合测量。
测试中, 被测量按照其是否随时间变化能够分类稳态参数和瞬变参数。
有时被测参数的量或它的变化, 不表现为”可数”的形式,这时就不能用普通的测量方法,相应的就出现了模拟测量和数字测量。
按工作原理, 任何测量仪器都包括感受件, 中间件和效用件三个部分。
测量仪器按用途可分: 范型仪器和实用仪器测量仪器的性能指标决定了所得测量结果的可靠程度, 其中主要有: 准确度、恒定度、灵敏度、灵敏度阻滞、指示滞后时间等在选用时, 仪器的读数的变差不应超过仪器的允许误差。
一般常采用试验方法来标定测量仪器的动态特性。
仪器标定的内容及方法前面已从理论上讲述了测量仪器的动态特性, 但实际上由于测量仪器本身的各种因素影响, 难以用理论分析方法正确地确定其动态特性。
一般常采用试验方法来标定测量仪器的动态特性。
其主要内容, 一般为仪器的时间常数、无阻尼时仪器的固有频率、阻尼比等。
判断该测量仪器是一阶还是二阶仪器。
其主要方法, 一般有频率响应法、阶跃响应法、随机信号法。
对一阶仪器, 主要确定的动态特性参数为时间常数τ。
二阶测量系统, 标定目的主要是确定动态特性参数: 仪器的无阻尼固有频率ω0 和阻尼比ζ。
按照产生误差因素的出现规律以及它们对于测量结果的影响程序来区分, 可将测量误差分为三类。
系统误差:随机(偶然)误差:过失误差:具体的测量过程中, 系统误差按其产生的原因可分为;仪器误差安装误差环境误差方法误差操作误差动态误差但往往也常采用如下方法来消除系统误差 1.交换抵消法 2.替代消除法 3.预检法正交表分为标准表和混合型正交表三、简答题模拟测量: 直观性强、简便、价格低; 主要缺点是测量精度低指示器读数误差大。
但模拟信号含有”仿真”的意思, 分辨能力无限。
数字测量: 测量精度高,操作方便, 后处理方便, 但对硬件要求高, 分辨力有限。
仪器的选用: 应在满足被测量要求的条件下, 尽量选择量程较小的仪器, 一般应使测量值在满刻度的2/3以上为宜,并根据对被测量绝对误差的要求选择测量仪器的精度等级。
零阶仪器的特点: 不论x随时间如何变化, 仪器输出不受干扰也没有时间滞后, 因此零阶仪器(或传感器)能够认为有完全理想的特性。
时间常数τ是由热电偶的几何参数和热特性确定, 它的大小直接影响到滞后时间, τ越小表示热惯性小, 达到稳态值的时间越短; 反之, 时间就越长。
为进行可靠的动态测量,应使测量系统的时间常数尽可能小。
为了提高响应速度而又不产生波动, 二阶仪器常采用＝0.6～0.8为最佳。
这时幅频特性的平直段最宽。
而且在一定条件下, 提高系统的固有频率, 响应速度会变得更快。
第四章一、名词解释◆压电效应: 是指某些结晶物质沿它的某个结晶轴受到力的作用时, 其内部有极化现象出现, 在其表面形成电荷集结, 其大小和作用力的大小成正比, 这种效应称为正压电效应。
相反, 在晶体的某些表面之间施加电场,在晶体内部也产生极化现象,同时晶体产生变形, 这种现象称为逆压电效应。
◆压电晶体: 具有压电效应的晶体称为压电晶体◆中间温度定律:用两种不同的金属组成闭合电路,如果两端温度不同, 则会产生热电动势。
其大小取决于两种金属的性质和两端的温度, 与金属导线尺寸、导线途中的温度及测量热电动势在电路中所取位置无关。
◆均质材料定律:如用同一种金属组成闭合电路则不论截面是否变化, 也不论在电路内存在什么样的温度梯度, 电路中都不会产生热电动势。
◆中间导体定律:在热电偶插入第三种金属, 只要插入金属的两端温度相同, 不会使热电偶的热电动势发生变化。
◆标准电极定律:在热电偶插入第三种金属, 插入金属的两端温度不同, 发生附加热电动势后的总热电动势, 等于各接点之间所产生热电动势的代数和。
◆光电效应: 当具有一定能量E的光子投射到某些物质的表面时, 具有辐射能量的微粒将透过受光的表面层, 赋予这些物质的电子以附加能量, 或者改变物质的电阻大小, 或者使其产生电动势, 导致与其相连接的闭合回路中电流的变化, 从而实现了光—◆外光电效应:在光线作用下能使电子逸出物质表面的称为外光电效应, 属于外光电效应的转换元件有光电管、光电倍增管等。
◆内光电效应:在光线作用下能使物体电阻率改变的称为内光电效应。
属于内光电效应的光电转换元件有光敏电阻以及由光敏电阻制成的光导管等。
◆阻挡层光效应:在光线作用下能使物体产生一定方向电动势的称为阻挡层光电效应, 属于阻挡层光电效应的转换元件有光电池和光敏晶体管等。
◆用单位辐射通量不同波长的光分别照射光电管, 在光电管上产生大小不同的光电流。
这里, 光电流I与光波波长λ的关系曲线称为光谱特性曲线, 又称频谱特性。
◆霍尔效应: 金属或半导体薄片置于磁场中, 当有电流流过时, 在垂直于电流和磁场的方向上将产生电动势,这种物理现象称为霍尔效应。
◆霍尔元件: 基于霍尔效应工作的半导体器件称为霍尔元件, 霍尔元件多采用N型半导体材料。
◆传感器是把外界输入的非电信号转换成电信号的装置。
◆金属电阻应变片的工作原理是基于金属导体的应变效应二、填空题◆结构型:依靠传感器结构参数的变化实现信号转变.◆能量转换型:直接由被测对象输入能量使其工作.◆能量控制型:从外部供给能量并由被测量控制外部供给能量的变化.◆常见传感器根据其作用原理的不同, 能够分为两大类。
能量型” ”参数型”◆传感器的特性主要包括以下两种。
静态特性.表征传感器静态特性的主要参数有:线性度、灵敏度、分辨力等。
◆动态特性.测定动态特性最常见的标准输入信号有阶跃信号和正弦信号两种。
◆由于半导体应变片的温度稳定性差, 使用时必须采取温度补偿措施, 以消除由温度引起的零漂或虚假信号。
在实际工作中, 温度补偿的方法有桥路补偿和应变片自补偿两类。
◆常见可变磁阻式传感器的典型结构有:可变导磁面积型、差动型、单螺管线圈型、双螺管线圈差动型。
◆按照电容式传感器的转换原理的不同, 能够分为◆极距变化型电容式传感器: 变介电常数型电容传感器: 面积变化型电容传感器◆按工作原理不同, 磁电感应式传感器可分为恒定磁通式和变磁通式, 即动圈式传感器和磁阻式传感器。
◆磁电感应式传感器只适用于动态测量。
◆磁阻式传感器: 又称为变磁通式传感器或变气隙式传感器, 常见来测量旋转物体的角速度。
可分为开路变磁通式传感器和闭合磁路变磁通式传感器。
◆热电偶在测量温度时, 将测量端插入被测对象的内部, 主要用于测量容器或管道内气体、蒸汽、液体等介质的温度。
◆由于被光照射的物体材料不同, 所产生的光电效应也不同, 一般光照射到物体表面后产生的光电效应分为:外光电效应、内光电效应以及阻挡层光电效应。
◆光电转换元件的种类很多, 常见的元件有光电管,光敏电阻, 光电池等。
光电管的特性主要取决于光电极的材料, 其基本的特性是光谱特性, 光电特性和伏安特性。
◆光电传感器在工业上的应用可归纳为吸收式、遮光式、反射式、辐射式四种基本形式非电量电测系统一般由传感器、测量电路、记录和显示或处理装三部分组成。
◆传感器一般由敏感器件与辅助器件组成。
按被测物理量分类:位移,力,温度等按工作的物理基础分类:机械式,电气式,光学式,流体式等.按信号变换特征:物性型,结构型.按敏感元件与被测对象之间的能量关系:能量转换型和能量控制型◆物性型:依靠敏感元件材料本身物理性质的变化来实现信号变换.三、简答题◆冷端恒温法➢将冷端放入装有冰水混合物的保温容器中, 使容器保持0℃不变, 这种方法比较精确;➢也能够将冷端放入盛油的容器内, 利用油的热惰性保持冷端接近于室温;➢或者将容器做成带有水套的结构, 让流经水套的冷却水来保持容器温度的稳定。
电感式传感器的工作原理是基于电磁感应原理, 它是把被测量转化为电感量的一种装置。
第五章一、名词解释1、温度: 是表示物体冷热程度的物理量, 从分子运动论的观点看, 温度也是物体内部分子运动平均动能大小的一个量度标志。
2、温标: 用来量度温度高低的尺度称为温度标尺, 简称温标。
3、零点漂移: 玻璃的热胀冷缩也会引起零点位置的移动, 因此使用玻璃管液体温度计时, 应定期校验零点位置。
二、填空题◆应用较多的有摄氏温标、热力学温标、国际实用温标和华氏温标。
◆按照测头是否必须与被测介质接触, 温度计能够分为接触式和非接触式。
◆在一些特殊要求的测量中, 如低温测量, 一般将温度计分为以下两类: 即主温度计和次温度计。
◆接触式温度计能够分为三类: 膨胀式温度计, 热电阻温度计, 热电偶温度计。
◆膨胀式温度计是利用物质的体积随温度升高而膨胀的特性制作而成。
主要有玻璃管液体温度计, 压力式温度计, 双金属温度计。
◆气体温度计可分为定容气体温度计、定压气体温度计和测温泡定温气体温度计。
◆根据密闭系统内所充工作物质的不同, 压力式温度计可分为三种: 充气体的压力式温度计, 充蒸气的压力式温度计,充液体的压力式温度计。
◆根据感温双金属片结构形状的不同, 有螺旋形双金属温度计和盘形双金属温度计两种。
