(完整word版)变电构架设计手册摘录

合集下载

变电站建筑结构设计技术规定(完整)

1防火墙或防火隔墙上,不应开设门窗洞口，如必须开设时，应采用甲级防火门窗，并应能自行关闭。
2防火墙上不宜通过管道，如必须通过时，应采用防火堵料将孔洞周围的空隙紧密堵塞。
3设计防火墙时,应考虑防火墙上支撑的或防火墙一侧的屋架、梁、楼板等构件,受到火灾的影响破坏并塌落时,也不致使防火墙失去稳定而倒塌。
4当屋外油浸变压器之间需设防火墙时，防火墙的高度不应低于变压器油枕的顶高，其长度宜大于变压器贮油池两侧各1.0m。
6楼地面、楼地面沟槽、管道穿楼板及楼板接墙面处应严密防水、防渗漏。
5.1.1.2平台、楼梯孔周围应设护沿和栏杆。吊物孔及电缆竖井周围应设护沿和活动栏杆，并根据需要设盖板。
护沿的高度不宜小于0.10m，栏杆的高度不应小于1.05m，栏杆离地面0.10m高度内不应留空。
5.1.1.3室内外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，并不宜小于0.10m，踏步应防滑。室内台阶踏步数不应小于2级，当高差不足2级时，应按坡道设置。
5.1.2.4建筑物外墙距屋外油浸变压器外廓5m以内时，该墙在距变压器外廓投影面外侧3m内，不应设有门窗和通风孔；建筑物距变压器外廓5～10m范围内的外墙，可设甲级防火门，并可在变压器总高度以上设非燃烧体的固定窗。
5.1.2.5屋内配电装置室内的油断路器、油浸电流互感器和电压互感器、高压电抗器,应安装在有防火隔墙的间隔内。总油量超过100kg的屋内油浸电力变压器及站用变压器,宜安装在单独的防火间隔内，并应有单独向外开启的甲级防火门。
5.1.1.5楼梯
1建筑物主要楼梯梯段的净宽不应小于1.2m，每个梯段的踏步不应超过18级，亦不应少于3级。
2梯段改变方向时，楼梯平台净宽不应小于梯段净宽，不改变行进方向的平台，其净宽不应小于3级踏步的宽度；当有门开向楼梯平台或有其它突出物时，应适当增加平台的宽度。

(完整word版)35kv变电站设备安装工程施工组织设计

四川省xxx35KV变电站配套新建工程施工组织设计建设单位：xxx监理单位：xxx施工单位：xxx编制单位：xxx编制日期：二零一零年十月三十日目录第一章工程概况........。

....。

.。

...。

.。

.. 3第二章总体施工方案。

....。

...。

.。

.......。

.。

. 4第三章工程现场管理机构..。

.。

........。

...。

.。

. 5第四章施工技术力量的组织。

.。

...。

.。

..。

9第五章设备材料供应。

.。

..。

....。

..。

.。

11第六章施工现场总平面布置。

.。

......。

.。

...。

12第七章工期.。

.。

...。

.。

..。

...。

.。

..。

12 第八章施工安全管理.。

.。

..。

.。

..。

.。

..。

13 第九章施工质量管理...。

.。

...。

.。

.....。

.. 16第十章施工技术管理..。

...。

..........。

..。

.。

..。

. 19第十一章文明施工.。

..。

....。

..。

....。

...。

.。

77第十二章降低工程成本措施。

.。

..。

.。

80第十三章竣工验收及移交.。

..。

...。

.。

80工程概况一、工程名称四川省xxx水利工程施工用电接入系统：xxx35KV变电站配套新建工程。

二、名词解释1、建设单位：xxx。

2．设计单位：中国水电顾问集团成都勘测设计研究院黄河勘测规划设计有限公司3．监理单位:xxx4. 施工单位：xxx。

三、工程概况3。

1．施工条件：35KV 变电站建设施工相关设备；施工用水、用电及交通、通讯设备。

3。

2．建设规模：3.2。

1 土建部分：箱式35KV变电站,占地面积为751M²,主变压器基础1座；箱式开关柜基础,升压站户外设备基础，变电站围墙，河边挡水墙,值班室，厨房、卫生间等;基础内饱含电缆沟、蓄油池、排水、接地网等工作。

3.2.2 电气安装:3.2.2.1 主变压器为 1 台: S11-2500/35kv 38.5kv±2×2。

8-变电构架分析与设计

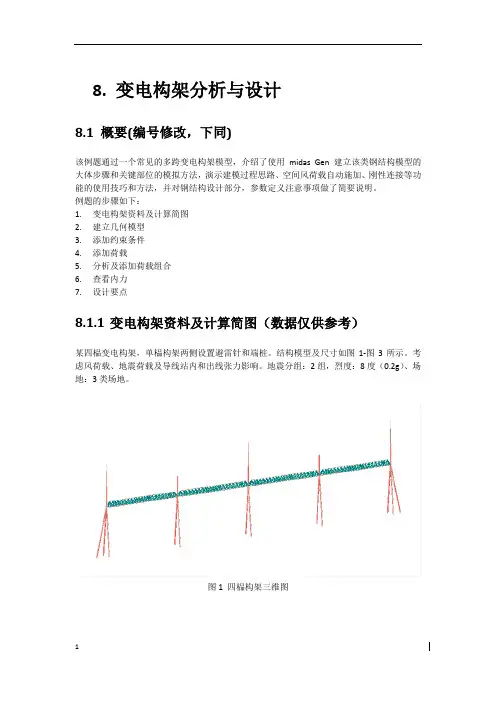

8. 变电构架分析与设计8.1 概要(编号修改，下同)该例题通过一个常见的多跨变电构架模型，介绍了使用midas Gen 建立该类钢结构模型的大体步骤和关键部位的模拟方法，演示建模过程思路、空间风荷载自动施加、刚性连接等功能的使用技巧和方法，并对钢结构设计部分，参数定义注意事项做了简要说明。

例题的步骤如下：1.变电构架资料及计算简图2.建立几何模型3.添加约束条件4.添加荷载5.分析及添加荷载组合6.查看内力7.设计要点8.1.1变电构架资料及计算简图（数据仅供参考）某四榀变电构架，单榀构架两侧设置避雷针和端桩。

结构模型及尺寸如图1-图3所示。

考虑风荷载、地震荷载及导线站内和出线张力影响。

地震分组：2组，烈度：8度（0.2g）、场地：3类场地。

图1 四榀构架三维图变电构架分析与设计图2 单榀构架正立面图图3 单榀构架正立面杆件示意图本例题，具体参数如下：（1）材料：Q235 ；（2）杆件规格：弦杆-P152X9 桁架水平横杆-L75X6 桁架水平支撑-L75X6 竖向斜杆：L80X7 竖向端部杆：L90X8 竖向端部斜杆：L125X8竖向竖杆：L90X8 架构柱：P400X8 端柱：P400X8柱水平支撑：L125X10 地线柱：P400X10 避雷针一段：P180X5 避雷针二段：P50X38.1.2建立几何模型此类模型在Gen中建模时思路非常重要，一个好的建模思路，能达到事半功倍的效果。

充分了解模型特点，利用建模助手、复制移动、镜像功能便捷建模。

可以先建立一榀构架，再利用建好的一榀构架去镜像和复制出整体模型，主要步骤如下：1)建立材料和截面变电构架分析与设计Gen中可以定义常规的角钢、工字型钢和钢管等一般截面类型，也可以考虑SRC和钢管混凝土等截面类型，还可以自定义任意截面类型，包括变电构架常见的格构式截面等。

主菜单选择特性->材料->材料特性值特性->截面->截面特性值材料号：1，名称：Q235，规范GB12（s），数据库：Q235，材料类型：各向同性截面数据：具体定义见图4。

变电构架设计手册摘录

我国钢材的质量也在稳步提高，同时其市场价格也趋于合理，因此，近年来，在220kv及以上等级的变电站构架结构中，采用钢结构的越来越多了，采用混凝土结构的越来越少了，采用非预应力的越来越多了，采用预应力的越来越少了。

一、变电站构架结构，按材料分：分为钢结构和混凝土结构。

按结构形式分：对柱有格构式、A字柱及打拉线等形式，对梁有格构式和非格构式。

二、变电站构架的特点变电构架的受力主要以受水平荷载为主，承受的主要水平荷载是导线及地线的张力，其次是风力。

导线张力的大小与导线的档距、弧垂、导线自重、覆冰厚度、引下线重量和安装导线检修上人等有关，导线弧垂又随温度的变化而变化，因此，导线型号和档距虽然相同，在不同气象条件下导线张力也是不同的。

同时各种不利因素也不一定同时出现，如最大覆冰或最大风速的时候一般也不会有人到导线上去检修。

根据电气要求，不同的电压等级要求带电的导线对地面和其他构筑物保持一定的距离，因此构架特点是柱高而断面细小，属于大柔度结构。

三、钢结构防腐处理1、对于变电站钢结构的防腐处理有其特殊性，因为其上的设备、导线往往带有高压电，维修困难，为了延长钢结构的围护周期，减少因停电维修带来的损失，往往采用较为可靠地防腐处理方式。

例如：热浸（jin）镀锌、喷涂锌、镀铝、喷涂铝等，在腐蚀比较严重的地方，还在其表面增加封闭防腐涂料。

2、镀件厚度小于5mm时，锌附着量应不低于460g/m2，即厚度应不低于65um，（微米是长度单位，符号：μm，读作[miu]。

1微米相当于1米的一百万分之一）；镀件厚度等于或大于5mm时，锌附着量应不低于610g/m2，即厚度应不低于86um，附着的牢固程度应满足相应的规范要求。

3、钢柱脚埋入地下部分，应以C20级混凝土包裹（厚度不小于50mm）并应高出地面120-150mm。

四、构架梁预起拱1、在设计大跨度的构架梁时，往往计算出的挠度比较大，为了达到标1-2的要求，需要加大梁的刚度，这样会增加结构的材料用量，在工程实践中，较为通长做法是对梁采用预起拱。

变电构架设计手册

变电构架设计手册变电构架设计手册是变电所及配电站设计中非常重要的参考文献，它对变电构架的设计、安装和维护提供了详细的指导和要求。

下面是一些常见的变电构架设计手册的相关参考内容：1. 变电构架的概述：包括变电构架的定义、分类、使用范围等基本信息。

2. 设计原则与要求：详细阐述变电构架的设计原则、安装要求和维护要求，包括安全可靠性、运行稳定性、经济性等。

3. 构件的选择与参数：介绍变电构架所用的主要构件的类型、材料、规格和参数。

例如，变电构架的主要构件包括桥架、走线槽、电缆梯架等。

4. 构件的布置与安装：详细描述变电构架各个构件的布置和安装方法，包括支架的间距、高度和安装方式等。

5. 引下线与支架的接地：阐述变电构架的接地要求和方法，确保变电构架的安全性和可靠性。

6. 电缆安装与标识：讲解电缆线路的安装要求、标识方法，确保电缆线路的顺利敷设以及便于维护。

7. 防护和防火措施：介绍变电构架的防护和防火措施，确保变电构架及其附件的安全和可靠性。

8. 环境要求：阐述变电构架在不同环境条件下的要求，包括温度、湿度、腐蚀等。

9. 检测与检验：介绍变电构架的检测和检验方法，确保变电构架的质量达到标准要求。

10. 变电构架的维护与管理：详细描述变电构架的日常维护工作和管理要求，包括定期巡检、防腐处理、清洁、记录等。

11. 变电构架的更新与改造：讲解变电构架更新和改造的方法和要求，确保变电构架的可持续发展和适应新需求。

12. 典型设计示例：提供一些典型变电构架设计示例，以供参考。

综上所述，变电构架设计手册是变电站设计中必备的参考文献之一。

通过仔细研读设计手册，设计人员可以根据手册中提供的设计原则、安装要求和维护要求，合理设计变电构架，确保变电站的安全运行和可靠性。

变电站构架

4.1变电站的类型
2. 根据其在电力系统中的地位和作用分类枢纽变电站：枢纽变电站位于电力系统的枢纽点，电压等级一般为330kV及以上，联系多个电源，出现回路多，变电容量大；全站停电后将造成大面积停电，或系统瓦解，枢纽变电站对电力系统运行的稳定和可靠性起到重要作用。中间变电站：中间变电站位于系统主干环行线路或系统主要干线的接口处，电压等级一般为 330～220kV，汇集2～3个电源和若干线路。全站停电后，将引起区域电网的解列。
数字化变电站采用低功率紧凑型数字化的新型电流电压互感器代替常规的ta和tv将高电压大电流直接变换为低电平信号或数字信号利用高速以太网构成变电站数据采集及传输系统实现基于iec61850标准的统一信息建模并采用智能断路器控制等技术这使得变电站自动化技术在常规变电站自动化技术的基础上实现了巨大跨越
第4章变电站信息化与智能化
4.2 变电站综合自动化SCADA系统
变电站自动化系统的功能是指变电站必须完成的任务。这些功能包括：控制监视保护变电站的设备及其馈线。维护功能，即系统组态、通信管理和软件管理等功能。
变电站综合自动化概念

变电站综合自动化是按无人值守站设计，将变电站的二次设备应用自动控制技术，微机及网络通信技术，经过功能的重新组合和优化设计，组成计算机的软硬件设备代替人工实现对全变电站的主要设备和输配电线路的自动监视、测量、自动控制和微机保护以及与调度通信等综合性的自动化功能。电站综合自动化是集保护、监视、测量、控制和远动等功能为一体，通过数字通讯及网络技术来实现信息共享的一套微机化的二次设备及系统，实现变电站的遥测、遥控、遥信、遥调和遥视。
变电站综合自动化存在的问题（1）

（完整word版）变电构架设计手册摘录

（完整word版）变电构架设计手册摘录我国钢材的质量也在稳步提高，同时其市场价格也趋于合理，因此，近年来，在220kv及以上等级的变电站构架结构中，采用钢结构的越来越多了，采用混凝土结构的越来越少了，采用非预应力的越来越多了，采用预应力的越来越少了。

一、变电站构架结构，按材料分：分为钢结构和混凝土结构。

按结构形式分：对柱有格构式、A字柱及打拉线等形式，对梁有格构式和非格构式。

二、变电站构架的特点变电构架的受力主要以受水平荷载为主，承受的主要水平荷载是导线及地线的张力，其次是风力。

同时各种不利因素也不一定同时出现，如最大覆冰或最大风速的时候一般也不会有人到导线上去检修。

根据电气要求，不同的电压等级要求带电的导线对地面和其他构筑物保持一定的距离，因此构架特点是柱高而断面细小，属于大柔度结构。

例如：热浸（jin）镀锌、喷涂锌、镀铝、喷涂铝等，在腐蚀比较严重的地方，还在其表面增加封闭防腐涂料。

2、镀件厚度小于5mm时，锌附着量应不低于460g/m2，即厚度应不低于65um，（微米是长度单位，符号：μm，读作[miu]。

1微米相当于1米的一百万分之一）；镀件厚度等于或大于5mm时，锌附着量应不低于610g/m2，即厚度应不低于86um，附着的牢固程度应满足相应的规范要求。

3、钢柱脚埋入地下部分，应以C20级混凝土包裹（厚度不小于50mm）并应高出地面120-150mm。

3D3S-变电构架手册

目录第一章总说明 (4)1 变电构架结构概述[1] (4)1.1 变电构架的型式 (4)1.2 主要结构型式简述 (4)1.3 变电构架的特点 (5)1.4 设计技术依据 (6)2 人字柱变电构架使用操作顺序 (7)第二章人字柱变电构架菜单功能说明 (12)2.1结构编辑 (12)2.2显示查询 (16)2.3构件属性 (16)2.4荷载编辑 (18)2.5内力分析 (20)2.6设计验算 (30)2.7实体模型编辑 (36)2.8节点设计 (58)2.9施工图 (69)第三章格构式变电构架使用操作顺序 (76)第四章格构式变电构架菜单功能说明 (80)4.1结构编辑 (80)4.2荷载编辑 (83)4.3实体模型 (84)4.4节点设计 (90)4.5施工图 (95)第五章变电构架例题 (97)例题1（人字柱构架） (97)例题2（人字柱的定义） (111)例题3（实体模型构架梁角钢方位和偏心的调整） (113)例题4（格构式四边形钢管塔） (115)第六章常见问题说明 (121)34第一章总说明1 变电构架结构概述[1]1.1 变电构架的型式由于我国地域辽阔，各地的自然条件及经济发展水平存在着很大的差别，给变电构架的型式也带来了多样性。

随着国家整体经济实力和变电站电压等级的提高，在结构材料的选用和考虑安全性的同时，还要考虑结构的经济性、加工制造和施工的快捷性、成品质量的美观性等。

随着我国经济的高速发展，我国的钢产量也随之大幅度提高。

近些年来，在220kV及以上等级的变电站构架结构中，采用钢结构的越来越多了，采用混凝土结构的越来越少了。

特别是在500kV及以上的交直流工程中，全部采用的是钢构架。

钢结构变电构架的应用在近几年得到了飞速发展。

变电站构架结构，按材料分:分为钢结构和混凝土结构。

按结构型式分: 对柱有格构式、A字柱及打拉线等型式;对梁有格构式和非格构式。

构架的型式通常主要有以下几种:①焊接普通钢管结构;②格构式角钢(钢管)塔架结构;③高强度钢管梁柱结构;④型钢结构;⑤薄壁离心钢管混凝土结构;⑥钢管混凝土结构;⑦环形截面钢筋混凝土杆结构;⑧预应力环形截面钢筋混凝土杆结构;⑨打拉线结构。

变电站出线构架计算

变电站出线构架计算⽬录1. 计算说明 (3)1.1 计算⽬的 (3)1.2 基本资料 (3)2. 计算结果 (3)3. 计算过程 (4)3.1 构架横梁计算 (4)3.1.1 横梁计算简图 (4)3.1.2 横梁荷载 (4)3.1.3 内⼒计算 (6)3.1.4 截⾯特性计算 (7)3.1.5 应⼒计算 (9)3.1.6 梁挠度计算 (9)3.2 构架计算 (10)3.2.1 截⾯特性计算 (11)3.2.2 构架内⼒计算 (12)3.2.3 应⼒计算 (16)3.2.4 挠度计算： (17)3.3 中间跨构架 (17)3.3.1 内⼒计算 (17)3.3.2 应⼒计算 (21)3.3.3 挠度计算： (22)3.4 基础设计 (22)3.4.1 地基承载⼒验算 (23)3.4.2 基础抗拔安全系数与抗倾覆安全系数验算 (24)4. 计算成果分析 (25)5. 附表及附图 (25)开关站进出线构架结构计算及其基础设计1. 计算说明1.1 计算⽬的本计算书为XXXXXXX扩建220kV开关站进出线构架进⾏结构计算及其基础设计。

1.2 基本资料互提资料卡：；参考资料：《变电架构设计⼿册》（电⼒⼯业部中南电⼒设计院）、《⽔⼯钢结构》（武汉⽔⼒电⼒⼤学等合编第3版）、《电⼒⼯程⾼压送电线路设计⼿册》（中国电⼒出版社第2版）、《钢结构设计⼿册》（中国建筑⼯业出版社第2版）。

2. 计算结果出线构架横梁弦杆和腹杆拟采⽤⾓钢，弦杆和腹杆夹⾓为o，截⾯为⼀正三⾓形；格构架柱采⽤⾓钢，所有钢材均⽤Q235钢。

钢构架结构设计满⾜规范要求，截⾯见计算简图。

地基应⼒及基础抗拔抗倾满⾜要求，截⾯见计算简图。

3. 计算过程3.1 构架横梁计算桁架弦初步选⽤L80×7的⾓钢，腹杆选⽤L70×7的⾓钢3.1.1 横梁计算简图横梁按简⽀梁计算，如下图所⽰。

横梁计算简图横梁截⾯⽰意图3.1.2 计算⼯况出线构架按终端构架计算，根据互提资料运⾏⼯况、安装⼯况和检修⼯况单根导线荷载见下表。

变电站结构设计(精选5篇)

变电站结构设计（精选5篇）变电站结构设计范文第1篇【关键词】变电站；土建工程；结构设计；现存问题；解决措施1变电站土建设计常见问题1.1变电站住址选择方面的问题变电站土建工程是工程特别多而杂，变电站内运用到高电压、大电流的电器设备，内部结构多而杂，而且各电路系统之间相互交织，不良的气候条件和自然祸害的显现和发生，譬如冰冻、洪涝、特大暴雨、风雪、地震以及雷电等，极易损坏电气设备，造成电路系统短路，导致火灾或爆炸等严重安全事故。

与此同时，设备使用和运行过程中产生的噪音等形成噪声污染，影响四周人民的日常生活，在实际施工过程中，假如变电站选址欠妥，选择低洼或暴雨雷电频发区域，会引发上述问题，影响变电站的安全牢靠性，造成经济损失。

因此，变电站住址的选择至关紧要，然而在一些变电站土建结构设计中，由于土建结构设计人员不重视变电站选址，在选址前未进行缜密调查，致使变电站选址不合理，成为土建结构设计中的凸显问题之一、1.2土建结构稳定性和安全性方面的问题变电站内部使用电气设备浩繁，且结构多而杂，电气设备的工作环境也不同，安全性成为变电站土建工程设计中的紧要问题。

1.2.1荷载设计方面存在的问题荷载的设计值取值是永久组合值的1.5倍，但设计师通常混淆设计值与永久组合值，错误使用。

本地基变形未超出设计值时，即被视为不充足设计要求，就需要加添基础底面积和深度，挥霍工程料子。

设计师在进行结构设计时，误认为屋面全跨布置产生最大内力，忽视半跨式设计的可荷载更大这一特点，进而影响结构的稳定性。

变电站中存在大量的建筑结构，其使用性能关系到建筑的整体质量，是变电站紧要的构成部分，假如建筑基础不坚固，土建结构设计欠妥，将会降低建筑结构稳定性和耐久性，缩减建筑自身使用寿命，影响变电站的正常运行，变电站内部使用的电气设备对工作环境要求不同，假如土建设计人员在设计变电站的主体建筑结构时，对潜在安全问题不实行相应的防备措施，会影响变电站的正常供电，甚至威逼生命安全。

(完整word版)35KV变电站验收明细

35kV变电站竣工验收明细35kV变电站验收工作组2014年4月4日35KV变电站验收细则（土建）验收部门：验收时间：5、接地体、接地线连接（焊接）部位的搭接长度扁钢与扁钢≥2倍扁钢宽度，且焊接面≥3面，圆钢与圆钢或圆钢与扁钢≥6倍圆钢直径；扁钢与钢管（角钢）接触部位两侧焊接，并焊以夹固卡子；所有焊接痕外100mm范围内应做防腐处理；对照设计仪器测量6、引向建筑物的入口处和检修临时接地点应涂有白色底漆黑色“”标记对照规范7、接地线在穿过墙壁、楼板、地坪处应加装钢管或其它坚固的保护套；对照规范8、接地干线应在不同的两点及以上与接地网连接；自然接地体应在不同的两点及以上与接地干线或接地网连接；对照规范9、每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接。

严禁在一个接地线中串接几个需要接地的电气装置。

对照规范备注：1、相关设备验收，须列出设备试验项目及合格标准。

3、验收方法有：对照设计、观察检查、操动检查、对照设备清单、对照规范、清点数目、仪器测量等。

35KV变电站验收细则（高压开关柜）验收部门：验收时间：备注：1、相关设备验收，须列出设备试验项目及合格标准。

3、验收方法有：对照设计、观察检查、操动检查、对照设备清单、对照规范、清点数目、仪器测量等。

35KV变电站验收细则（接地装置）验收部门：验收时间：35KV变电站验收细则（母线）备注：1、相关设备验收，须列出设备试验项目及合格标准。

2、验收方法有：对照设计、观察检查、操动检查、对照设备清单、对照规范、清点数目、仪器测量等。

35KV变电站验收细则（电容器）验收时间：验收部门：35KV变电站验收细则（电抗器）注：泄漏比距是单位电压的爬电距离cm/kV。

35KV变电站验收细则（放电线圈）备注：1、相关设备验收，须列出设备试验项目及合格标准。

2、验收方法有：对照设计、观察检查、操动检查、对照设备清单、对照规范、清点数目、仪器测量等。

35KV变电站验收细则（断路器）验收部门：验收时间：35KV变电站验收细则（隔离开关）验收部门：验收时间：35KV变电站验收（线路）验收部门：验收时间：备注：1、相关设备验收，须列出设备试验项目及合格标准。

变电构架设计答

《变电构架设计手册》问：有个问题向您请教：手册125页中基础的抗倾覆验算，一个是抗倾覆稳定系数是否是安全系数？另外式8-22，8-23的关于M的解释是上部结构传至基础底面的倾覆力矩设计值，这个如果考虑？我认为这个倾覆力矩的计算已经考虑了轴力对基础底面中心的偏心，而式子右侧又有N对基础边缘的偏心，是否合适？答：谢谢您提的问题。

1、关于“手册125页中基础的抗倾覆验算，一个是抗倾覆稳定系数是否是安全系数？”。

在《手册》的第122页对KG有解释，《手册》中统一称作为"稳定系数”。

2、关于“式8-22，8-23的关于M的解释是上部结构传至基础底面的倾覆力矩设计值，这个如何考虑？”。

是考虑到基础底面的各项作用（力），这在图8-6中表示得比较清楚，如果您在用程序计算时得到的各项力是在地面处，就需要转化到基础底面。

3、关于“这个倾覆力矩的计算已经考虑了轴力对基础底面中心的偏心，而式子右侧又有N对基础边缘的偏心，是否合适？”。

公式的右侧为“抗倾覆力矩”，不是“倾覆力矩”，我想您会理解这其中的不同的。

如不清楚，请再探讨，谢谢！问：在计算钢梁的时候，都没有考虑靠近端撑的钢梁会收到挤压或者拉升的影响，这个力的大小，对于规则构架，应该等于端撑力乘以根高比。

如果构架很长，此力就很大，如果考虑此力的话，很多以前的梁都是不够结实的。

不知道如何处理？答：计算时有考虑，特别是在用三维空间整体计算时，构架梁是要传递“轴力”的，计算机的计算结果应该有“轴力”的贡献。

如果没有的话，端撑的力就没有了（或很小）。

不知这个答复是否让您满意？------------------------谢谢您的回答。

我想知道一下，我的端撑力如果有下压力有3000kN，钢梁传递的力有500kN，我的钢梁如果再承受出线的力就要很大的截面，怎么办？很高兴与您讨论问题。

我不知道您会用多大截面的杆件，您的荷载如果减不下来的话，您可以考虑采用高强度的钢材，Q420在电网结构中也有采用，其单价比Q235也贵不了多少，只是您要注意联结法兰的设计。

变电站建筑结构设计技术规定(完整)

3 屋内配电装置室、电容器室及站用变室等，宜采用水泥砂浆楼面、地面, 全封闭的SF6组合电气装置室，应采用耐磨的不起尘的楼面、地面。
4 外廊、外楼梯平台、卫生间及浴室等房间，其楼面、地面应低于相邻房间和过道的楼面、地面的标高，或设挡水槛，并应有5‰～10‰的坡度，将水排至下水道系统。
5 为防止大面积的楼面、地面开裂，水泥砂浆、水磨石或混凝土楼面、地面应分格处理，也可加设钢筋网或采用块料面层。
4.0.5 变电站建、构筑物应根据结构破坏可能产生的后果(危及人的生命、造成经济损失、产生社会影响等)的严重性，采用不同的安全等级。500kV变电站的主要结构(如主控制楼、500kV配电装置结构)宜采用一级，其余结构宜采用二级。
4.0.6 变电站建筑及结构的设计除应符合本规定外，尚应符合国家、行业和地方的现行有关设计标准的规定。
附录C(规范性附录)中间柱相对张力差的计算方法
附录D(规范性附录) 本规定用词说明
条文说明
1 范围
本标准是根据国家和行业的现行有关设计标准的原则要求，结合变电站建筑结构设计的特点而制定的技术规定。
本标准适用于35kV～500kV变电站建筑物及构筑物的建筑设计和结构设计。发电厂升压站的结构设计及其他电压等级变电站建、构筑物的设计可参照执行。
5 建筑设计
5.1 一般规定
5.1.1 建筑构造和内外装修
5.1.1.1 楼面、地面
1 所区建筑的楼面、地面一般可采用水泥砂浆、细石混凝土、水磨石或地砖面层。主控制室、继电器室(二次设备室)及计算机房等房间的楼面或地面应采用不起尘的耐磨的材料。
2 卫生间等用水房间, 宜采用现浇楼板并加防水层。当采用预制楼板时，必须采取可靠的防、排水设施。其楼面、地面宜采用陶瓷防滑地砖等面层。

变电构架设计手册简要【范本模板】

第一章变电构架的形式专用术语：A、变电构架在变电站屋外配电装置中用于通过绝缘子串悬挂导线并承受导线张力的一种结构。

联合构架由单层并列母线或上、下层母线与进出线、引线连系在一起组成的变电构架。

终端构架系指用于屋外配电装置一侧承受导线张力的变电构架。

中间构架系指用于屋外配电装置二侧承受导线平衡或不平衡张力的变电构架。

设备支架支承电气设备的一种结构.一、变电构架的特点变电构架的受力主要以受水平荷载为主，承受的主要水平荷载是导线和地线的水平张力，其次是风力。

导线张力的大小与导线的档距、弧垂、导线自重、覆冰厚度、引下线重量和安装导线检修上人有关，导线弧垂随温度的变化而变化，因此，导线型号和档距虽然相同，但在不同的气象条件下导线的张力也是不同的。

同时各种不利因素也不一定同时出现,如最大覆冰和最大风速的时候一般也不会有人到导线上去检修.根据电气要求，不同的电压等级要求带电的导线对地面和其它构筑物保持一定的距离，因此，构架的特点是柱高而断面细小，属于大柔度结构。

二、构架设计应考虑两种状态1、承载能力极限状态:应按荷载效应的基本组合或偶然组合进行荷载(效应）组合：γ0S≤R；2、正常使用极限状态：采用荷载标准组合：S≤C；构架挠度限值注：1、L及H分别为梁的计算跨度及柱的高度,构架的H 一般不包括避雷针、地线柱的高度;2、计算悬臂构件的挠度限值时,其计算跨度L按实际悬臂长度取用；3、变形值还应满足其他特殊要求,在有实际经验的情况下,可以对上述限值条件作适当调整；4、对钢管、钢管混凝土、环行截面钢筋混凝土杆的独立避雷针挠度值可取H/70。

三、构架杆件容许长细比（1）、钢结构杆件的长细比，不应超过下列数值：受压主杆及支座处受压的斜杆 150其他受压杆 220辅助杆 250受拉杆 400预应力拉条不限(2）、钢管结构柱或格构式压弯构件的整体长细比不宜超过下列数值；钢管结构柱 150格构式钢柱 120全联合构架联系梁 120（2)180。
