1 系统硬件设计1.1 系统硬件组成测试系统的硬件组成主要包括NI公司的PCI-6024E 型DAQ卡和SCXI信号调理模块。
如何选择数据采集卡

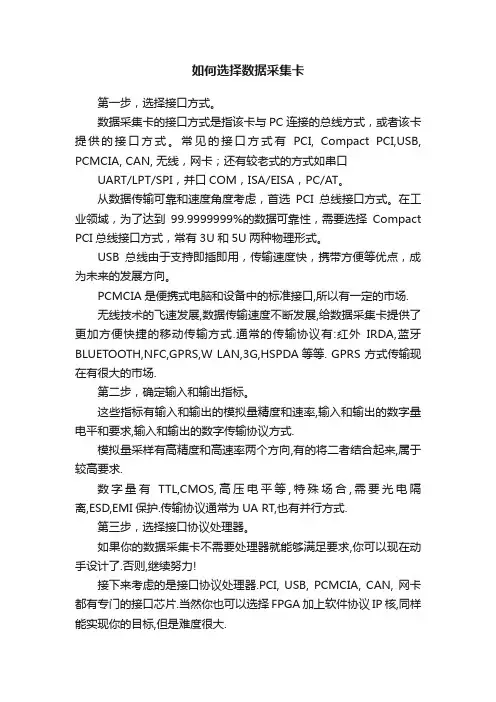

如何选择数据采集卡第一步,选择接口方式。
数据采集卡的接口方式是指该卡与PC连接的总线方式,或者该卡提供的接口方式。
常见的接口方式有PCI, Compact PCI,USB, PCMCIA, CAN, 无线,网卡;还有较老式的方式如串口UART/LPT/SPI,并口COM,ISA/EISA,PC/AT。
从数据传输可靠和速度角度考虑,首选PCI总线接口方式。
在工业领域,为了达到99.9999999%的数据可靠性,需要选择Compact PCI总线接口方式,常有3U和5U两种物理形式。
USB总线由于支持即插即用,传输速度快,携带方便等优点,成为未来的发展方向。
PCMCIA是便携式电脑和设备中的标准接口,所以有一定的市场.无线技术的飞速发展,数据传输速度不断发展,给数据采集卡提供了更加方便快捷的移动传输方式.通常的传输协议有:红外IRDA,蓝牙BLUETOOTH,NFC,GPRS,W LAN,3G,HSPDA等等. GPRS 方式传输现在有很大的市场.第二步,确定输入和输出指标。
这些指标有输入和输出的模拟量精度和速率,输入和输出的数字量电平和要求,输入和输出的数字传输协议方式.模拟量采样有高精度和高速率两个方向,有的将二者结合起来,属于较高要求.数字量有TTL,CMOS,高压电平等,特殊场合,需要光电隔离,ESD,EMI保护.传输协议通常为UA RT,也有并行方式.第三步,选择接口协议处理器。
如果你的数据采集卡不需要处理器就能够满足要求,你可以现在动手设计了.否则,继续努力!接下来考虑的是接口协议处理器.PCI, USB, PCMCIA, CAN, 网卡都有专门的接口芯片.当然你也可以选择FPGA加上软件协议IP核,同样能实现你的目标,但是难度很大.第四步,选择采集卡处理器。
对于功能强大的数据采集卡,你需要选择专用的处理器来预处理采集的数据.单片机, FPGA, DSP, ARM都是你可以挑选的对象.单片机由于便宜,易于开发,开发的资料齐全,工程师众多,很适合初学者你的.FPGA设计方便,具有速度和效率的优势,也是不错的选择.DSP是专门为数据处理而设计,速度快,可以实现非常复杂的算法,是最好的选择.ARM的功能过于复杂,适合于设计好的人机界面的场合.有些器件将接口协议处理器和采集卡处理器集成在一体,这些芯片应该有更好的使用价值.第五步,选择数据采集电路。
USB-9211A数据采集卡使用说明书

USB-9211A数据采集板使用说明书一.概述USB-9211A是USB总线数据采集控制板,支持USB协议2.0版本,该板可插入具备USB插口的个人微机或笔记本电脑,USB-9211A为用户提供了16bit单端32路/双端16路模拟量数据采集输入通道, 模拟量输入最高采样速率100K/S, 16Bit 数字量输入/16Bit 数字量输出,USB-9211A卡使用时无需外供电源,即插即用。
二.性能和技术指标•模拟信号输入分辩率: 16Bit•模拟信号输入通道:单端32•程控放大器增益误差: ±0.05%•模拟电压信号输入范围: ±10V•模拟信号输入采集速率: 5K/S ~ 100K/S• AD转换数据缓冲区容量: 16K字• A/D转换触发方式: 软件触发• A/D转换方式: 连续采集,通道自动切换•数字量输入输出: 输入输出各16BIT;HC电平•模拟信号输入阻抗: > 10 MΩ• A/D转换精度: ≤2LSB•计数器输入: 32位4通道•定时器输出: 32位4通道(基准时钟40MHZ)•电源消耗: ≤375 mA•板外形尺寸: 200mm×110mm ;四层板结构•铝壳外形尺寸: 280mm×170mm×50mm•工作温度范围: 0℃~+70℃•存储温度范围: -25℃~+85℃•相对湿度范围: 90%(不结露)三.USB-9211A卡WINXP下软件安装软件运行环境包括Window2000/XP。
(1) 软件列表所有软件被包含在光盘内,常用软件的位置及主要功能如表1所示:表1:光盘内常用软件列表位置与名称功能描述USB-9211Adriver\CY3684_ez_usb_fxUSB-9211A的驱动程序USB-9211Adriver\CyUsb USB-9211A的驱动程序安装配置文件dll和应用程序USB-9211A的dllUSB-9211A的VC演示程序(2)软件安装步骤①Window环境下,进入光盘USB-9211Adriver文件夹,双击文件“CY3684_ez_usb_fx ”图标,依Window提示完成USB-9211A的驱动程序的安装②将USB-9211A卡插入到主机的某一USB接口, Window提示发现新的USB设备,当出现“添加新硬件向导”对话框时,选择“是”,仅这一次”,点击“下一步”当出现以下提示○自动安装软件(推荐)○从列表或指定位置安装(高级) √选择“从列表或指定位置安装(高级)”, 然后点击“下一步”,出现提示后点击“浏览”,引导至“USB-9211Adriver\CyUsb”, 点击“确定”,在描述提示框中选择“北京安迈泽成AMUSB-9211A数据采集卡”,然后点击“下一步”,再点击“仍然继续”,最后点击“完成”,完成Window下驱动程序的安装。
八大技巧选购视频采集卡

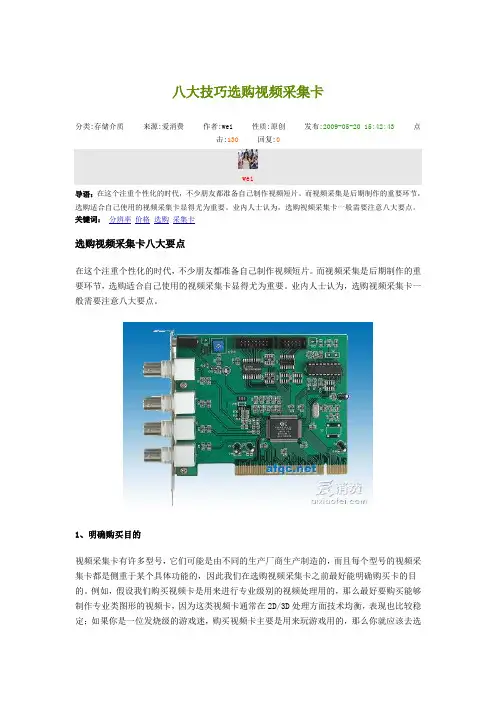

八大技巧选购视频采集卡分类:存储介质|来源:爱消费|作者:wei |性质:原创|发布:2009-05-20 15:42:43|点击:130|回复:0wei导语:在这个注重个性化的时代,不少朋友都准备自己制作视频短片。
