解决机顶盒一台一机收看
如何实现多房间数字电视机顶盒共享
如何(rúhé)实现多房间(fángjiān)数字电视机顶盒共享（转载(zhuǎnzǎi)于网络）4进8实现多房间(fángjiān)数字电视机顶盒共享出影视(yǐnɡ shì)AV交换机AV408,又称音视频路由器或AV路由器或音视频交换机或多路机顶盒共享器，是实现多房间数字电视机顶盒共享、卫星共享、网络电视共享的专业产品。
与所有房间都只能看同样台的普通机顶盒共享器不同，影视AV交换中心AV408特有的矩阵设计，最大允许4个相同的机顶盒输入，供8～16个房间分时随机收看，实现了不同房间收看不同节目，另外：绝对合法，不存在机顶盒破解型共享器的非法、用不长久的担心。
使用影视AV交换中心AV408后,用户把各种信号源集中放在客厅的家电柜里，其他房间电视机下面什么盒子都不需要装，但每个房间可看网络电视/卫星/数字电视/监控! 不仅省钱、而且房间绝对美观！镇江宏联智能AV交换中心AV408 特点简介：1、解决家庭遥控器太多的灾难：用我们的1个多功能遥控器，可替代房间的电视、卫星、机顶盒、DVD等4个遥控器2、施工便捷：仅1条网线，从主机连到各房间的电视机即可，布线成本最低，安装调试简单，压接水晶头即可, 无需任何设置！3、经济实用：4路输入8路输出，让8个房间可以共享机顶盒、卫星、网络电视、DVD，可以远程遥控换台关机等；4、支持多个相同的机顶盒，遥控换台互相不干扰。
5、图文并茂的安装视频教程，一步步指导安装，确保任何人买回去都能用起来。
您在生活中可能会碰到下面的烦恼：★家中遥控器成灾,房间里电视机、网络电视、数字电视、卫星机，看个节目要找很多的遥控器,麻烦不已。
★家庭开通了数字电视，电视台免费送你的一个机顶盒只能配给一台电视机收看。
放在客厅，卧室就看不了数字电视；放在卧室，那么客厅也没法看了。
其他房间电视机要看数字电视的话，要么把机顶盒拆来拆去，要么再多申请几个机顶盒，每个月就要多支付成倍的月租费。

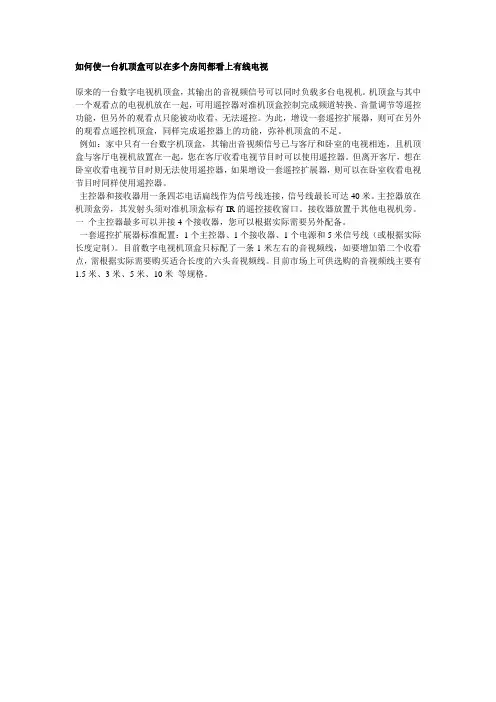

如何使一台机顶盒用在多个房间
如何使一台机顶盒可以在多个房间都看上有线电视
原来的一台数字电视机顶盒，其输出的音视频信号可以同时负载多台电视机。
机顶盒与其中一个观看点的电视机放在一起，可用遥控器对准机顶盒控制完成频道转换、音量调节等遥控功能，但另外的观看点只能被动收看，无法遥控。
为此，增设一套遥控扩展器，则可在另外的观看点遥控机顶盒，同样完成遥控器上的功能，弥补机顶盒的不足。
例如：家中只有一台数字机顶盒，其输出音视频信号已与客厅和卧室的电视相连，且机顶盒与客厅电视机放置在一起，您在客厅收看电视节目时可以使用遥控器。
但离开客厅，想在卧室收看电视节目时则无法使用遥控器，如果增设一套遥控扩展器，则可以在卧室收看电视节目时同样使用遥控器。
主控器和接收器用一条四芯电话扁线作为信号线连接，信号线最长可达40米。
主控器放在机顶盒旁，其发射头须对准机顶盒标有IR的遥控接收窗口。
接收器放置于其他电视机旁。
一个主控器最多可以并接4个接收器，您可以根据实际需要另外配备。
一套遥控扩展器标准配置：1个主控器、1个接收器、1个电源和5米信号线（或根据实际长度定制）。
目前数字电视机顶盒只标配了一条1米左右的音视频线，如要增加第二个收看点，需根据实际需要购买适合长度的六头音视频线。
目前市场上可供选购的音视频线主要有1.5米、3米、5米、10米等规格。
X19智能云网络机顶盒如何实现多屏互动功能的操作步骤
第五元素X19智能云网络机顶盒如何实现多屏互动功能？这个问题有很多用户问过，现在来为大家解答疑惑。
所谓的多屏互动就是eHomeMediaCenter媒体资讯共享（DLNA多屏互动）。
媒体资讯共享是通过家庭智能娱乐终端实现将智能手机、PC电脑。
智能手机和平板电脑等设备上的媒体资源在家庭局域网内部进行共享和播放，本设备支持将共享的资源内容推送到电视屏幕上。
实现“大屏幕、大视野”的生活享受等。
配置说明在使用媒体资讯共享功能时，需保证在所有共享资源的设备（电脑平板、手机、电视智能盒）在一个局域网内或者同一网段。
操作说明1).运行ehomemediaCenter进入主界面，选中“多屏互动”图标，按OK键即可进入；1）设备端媒体系统设置第一步：点击“应用程序——eHomeMediaCenter——系统设置”，如下图。
第二步：进入“系统设置”，分别“设置本机媒体共享名称、允许将媒体文件上传至本机、随系统启动自动将本机作为播放设备”，如下图。
第三步：设置本机媒体共享名称。
在系统设置鼠标点击“设置本机媒体共享名称”。
如图。
2）设备端媒体播放器第一步：进入eHomeMediaCenter，点击“媒体播放器”，会自动扫描出于智能终端处于同一网络下所有已经共享的所有共享元。
如下图：第二步：进入媒体播放器，根据设备名称选择共享的设备。
即可打开已共享的资源文件。
第三步：查看所共享的视频、音乐、图片（以手机为例），用鼠标点击所搜索到的媒体名称。
如下图，点击Videos\Audios\images即可查看所共享的视频、音乐、图片第四步：点击Audio播放共享的音乐播放。
如下图，视频与图片同理第五步：共享的视频、音乐、图片下载到家庭智能娱乐终端，以图片为例。
鼠标左键长按一个图片，弹出提示下载，点击确定。
如图：第五元素X19下载文件图3）设备端媒体服务器第一步：媒体服务器开启共享。
进入ehomemediacenter点击媒体服务器，点击右上角的“添加共享”，选择“将本机媒体库设为共享”点击“确定”如下图。
数字有线机顶盒基本使用方法和常见问题
数字有线机顶盒根本使用方法和常见问题数字电视机顶盒STB〔Set-TopBox〕是信息家电之一，它是一种可以让用户在现有模拟电视机上观看数字电视节目，并进展交互式数字化娱乐、教育和商业化活动的消费类电子产品。
目前我们使用的是数字有线电视机顶盒〔DVB-C〕，是可以将有线的数字电视信号转换成电视机可接收的模拟信号的变换设备，它对经过数字化压缩的图象和声音信号进展解码复原，产生模拟的视频和音频信号，通过机顶盒上的各种信号输出端〔音视频输出端子、分量视频输出端子、S－视频输出端子、HDMI端子〕经由信号线输送到电视机相应输入端，来收看高质量的电视节目。
根本使用方法1.机顶盒主要端口功能有线电视信号输入〔射频输入〕端子，连接有线电视信号线；有线电视信号输出〔环路输出〕端子，连接到电视机，要欣赏模拟方式播放的节目时，加以连接；视频输出端子〔黄色〕，连接到电视机的视频输入端子；音频输出端子〔红色、白色〕，连接到电视机的音频输入端子，红色是右声道，白色是左声道；色差分量输出端子，连接到有分量视频输入端子的电视机，但是，还需要连接音频输出；S－视频输出端子，连接到有S－视频输入端子的电视机，同样需要连接音频输出；HDMI端子，数字信号输出接口，高质量地传送数字图象和声音；数字音频〔播送〕输出接口( SPDIF)，通过此接口可以实现数字音频〔播送〕的光纤信号输出；RS232串行端子，用于机顶盒和外部连接设备之间的信号接收和发送，是维护人员专用的接口。
2.系统连接A、通过同轴电缆〔有线电视信号线〕连接有线电视CATV用户盒到机顶盒的信号输入端口；B、通过音视频线〔黄红白线〕，颜色对应地连接机顶盒反面的音视频输出端到电视机的音视频输入端，也可采用分量视频线〔红蓝绿线〕，S－端子视频线和HDMI线连接到电视机相应的输入端口上；C、通过同轴电缆连接机顶盒的环路输出到电视机的有线输入端用于收看模拟电视〔可选操作〕；D、接通机顶盒电源。
克隆机顶盒,通过路由,二个同时看直播了,tml
看了好多帖子，总算搞定了！写点心得，供大家参考1、我是南京的，用的南京电信，宽带是TFFB（光纤到楼），带宽12M，不限时，家里的宽带猫是贝尔100E，就是直接网线进，有四个LAN,LAN2是ITV，开通了ITV,用的中兴B600机顶盒2、希望搞定的是二个房间可以互不干扰，同时看ITV,过程如下：3、首先，买入一样的中兴机顶盒，按照要求设置后，提示终端数超出限制！然后，修改机顶盒的序列号和MAC，也就是所谓的克隆，需要用到中兴的配置工具（用于打开端口），不然无法TELNET，然后通过TELNET 命令修改，修改后需要到机顶盒设置里恢复默认设置，不然修改的参数无法成功读入。
4、修改后，发现任何一个机顶盒都能顺利连接，看ITV，但无法二个同时接入网络工作。
接入后，会很卡。
分析认为，是二个机顶盒MAC地址一样，在一个网段类传输，造成数据包传输识别错误，于是尝试解决方案最简单的方案，二个机顶盒一个采用无线连接，一个采用有线连接，可以实现不干扰，都能同时看直播，缺点是无线连接的机顶盒因为受到无线信号不稳定的影响，有时候会卡。
重启后会好，有时候看一个小时也不卡。
至少不是完美方案。
于是，研究第二套方案，既然，二个机顶盒MAC地址相同，那其中一个地址转换一下，不就可以了，于是，找了一个TPLINK路由，将ITV输出（贝尔100E的LAN2口）与一个五口交换机相连，其中一个机顶盒与路由连接，另外一个机顶盒直接连接（此处见二楼三楼的内容）经过诸多周折，总算搞定了。
最终搞定的是，贝尔宽带猫放在阁楼上，连接电力猫，另外一个机顶盒连接另外一个电力猫，还有一个机顶盒连接TPLINK路由，然后此路由连接电力猫，二个ITV可以同时看不同的直播的节目，相当流畅。
其中，改过克隆后的机顶盒的MAC，不改序列号，发现无法连接，可见南京电信的itv是序列号和MAC地址都校验的。
也改过宽带猫贝尔100E的配置，将LAN3也单独设置，绑定了ITV，发现仍然二个机顶盒同时开的时候会卡。
一个卫星天线安两台电视
一个卫星天线安两台电视买一个功分器，用功分器把卫星信号也就是锅盖接收到的信号分为两路供给两个接收机就可以了。
要买两个机盒，但是两台电视要放同一个极化的机顶盒不可以共用，但高频头可以共用，如果你非要用一个机顶盒来供两台电视使用那也行，只需要在视屏和音频输出端引出线然后接到电视上即可，但这两台电视只能同看一个电视台！因为卫星机顶盒里的核心不支持两路不同输出的！一个天线可以接两个接收机吗？可以，收C波段时可以采用双本振C波段高频头，否则两个机器只能接收同一极化的节目。
卫星电视信号分垂直计划和水平极化两种方式，由接收机通过改变电压来控制。
如果两台接收机收视不同极化的节目就会出现冲突，无法正常收视。
用双本振C头，可以用不同的本振控制不同的极化方式。
两台接收机用一个天线有两种接法;一种是利用功分器将信号分成两路，送往两台机器，另一种是第二台机器接到第一台机器的信号输出口。
买一个功分器，用功分器把卫星信号也就是锅盖接收到的信号分为两路供给两个接收机就可以了。
功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器，上图1、机顶盒(Set Top Box)的定义对于机顶盒(Set Top Box )，目前没有标准的定义，从广义上说，凡是与电视机连接的网络终端设备都可称之为机顶盒。
从过去基于有线电视网络的模拟频道增补器、模拟频道解码器，到将电话线与电视机连接在一起的“维拉斯”上网机顶盒、数字卫星的综合接收解码器（IRD，Integrat ed Receive Decoder）、数字地面机顶盒以及有线电视数字机顶盒都可称为机顶盒。
从狭义上说，如果只说数字设备的话，按主要功能可将机顶盒分为上网机顶盒、数字卫星机顶盒（DVB-S）、数字地面机顶盒（DVB-T）、有线电视数字机顶盒（DVB-C）以及最新出现的IPTV机顶盒等。
机顶盒常见故障及处理方法
机顶盒故障分析与处理
▪ 二、机顶盒画面滚屏现象 ▪ 安装机顶盒后电视机画面有自下而上的 快速翻滚或上下往返跳动现象，这是由 于机顶盒主板与机顶盒前面板数码管的 数据线连接不良引起的。
▪ 处理方法：
▪ 打开机顶盒机盖，将该数据线重新插拔， 使其完全接触且不得松动。
13
机顶盒故障分析与处理
▪ 三、机顶盒无法开机
16
机顶盒故障分析与处理
▪ ▪ 六、机顶盒 交流声现象： 此现象多发生于带有接地线的液晶电视上，这是由于液晶电 视的地线为参考地线，而数字电视网络的地线为真正的地线， 但电视机与机顶盒连接后，两者之间就会存在电位差（悬浮 电），该电位差的频率点落在电视机的中频信号上，对其产 生干扰，使得电视机图像上出现一道或两道横杆，伴音出现 “嘟嘟”的交流声，影响用户收看电视节目。 处理方法： １、在机顶盒与用户终端盒之间的RF 信号线上加装隔离端 子。 ２、将为此提供信号的光站、放大器作良好的接地。 3、切断电视机的接地线路（不推荐）。
▪
▪ ▪
▪ ▪ ▪
1、 电源部分的器件损坏导致：由于用户在不收看数 字电视节目时将机顶盒置于待机状态，当机顶盒遇到突然停 电，来电或电压不稳定时，很容易损坏其电源部分的器件， 使机顶盒不能正常启动。 2、 有少数机顶盒是在进行在线升级软件时，遇到断 电，致使其Flash（闪存）数据丢失而造成无法启动。 处理方法： 1、 更换电源板。 2、 需用计算机通过机顶盒串行接口对机顶盒进行 “刷机”，即重装机顶盒系统软件。 3、 建议用户在不使用机顶盒时，将其电源关闭。
▪ ▪ ▪
21
机顶盒故障分析与处理
▪ ▪ ▪ ▪ 2、线路接触不良引起的马赛克： 此类马赛克是因HFC网中用户分配网的线路接头或用户暗线 分支接头连接不良导致阻抗不匹配而引起的，严重时，将导 致机顶盒的节目不全。 特点： 机顶盒的一个或二个频点的节目图像出现连续的马赛克，伴 音有“咔咔”声，触接线路接头时，马赛克和伴音均有强烈 变化，在出现马赛克的频点节目信息中有误码提示，通过数 字场强测量用户端的信号，发现该频点的MIR＜28dBv， BER＞1E-3，C/N＜43dBV，平均功率＜50dBV。 处理方法： 1）排除线路连接不良处。 2）去除用户暗线的不规则接头，必要时另敷用户线，尽可 能做到一户一线。
最全网络机顶盒常见故障及处理方法-王金生
有图像无伴音
机顶盒画面正常，但是没有声音
机顶盒处于静音状态
用机顶盒遥控器转换到非静音状态
声道设置错误
重新选择正常的声道
电视音量设置太小
排查电视机原音量是否设置太小，建议根据用户接受情况先将电视机音量调整在合适标准上，再通过机顶盒的遥控器来调整音量，如果单纯用遥控器来控制音量，可调范围不大
音频线接错或音频线断路
股票和数据广播频点的信号太差
检查输入信号线的接头是否完好，是否正确插在用户盒上，如还不能解决应检查室内线路
25
无法进入数据广播
机顶盒软件故障
排除上述因素外，可用新机顶盒替代验证，确认是否为原机顶盒软件故障
电视台前端问题
在以上几个方面都测试过还不能解决问题的请及时联系前端机房
26
图像干扰
画面有水纹印或屏幕上有横线
电视机故障
电视机存在问题，可用替代法进行验证
机顶盒软件故障
在电视音量设置不变的情况下，用新机顶盒替代验证，是否为原机顶盒软件故障
30
漏电
机顶盒机身带电
用户家RF线接地不良
排除故障
用户自身敏感
服务人员新自验证，如没明显感觉，向用户说明：机顶盒本身带电，但属安全电压，无会伤人，只是因个别用户比较敏感而已
1、检查有线电视信号线两端是否接好，排除因插接问题造成的无信号。确定有线电缆内有信号传输，如果没有检查有线电缆线路。
接错视音频线
1、检查视音频线两端是否接好，排除因插接问题造成的无信号。
电视机没有切换到正确的视频通道
将电视机切换到与输入端子相对应的视频通道
视音频线断路或电视机的输入端子有故障（断路或氧化）
机顶盒软件故障
恢复机顶盒出厂设置
数字电视机顶盒解决方案
汇报人：
数字电视机顶盒解决方案概述 数字电视机顶盒的技术原理 数字电视机顶盒的硬件方案 数字电视机顶盒的软件方案 数字电视机顶盒的部署和维护
数字电视机顶盒的市场前景和发展趋势
数字电视机顶盒解决方案概述
数字电视机顶盒的定义和作用
添加标题 添加标题
定义：数字电视机顶盒是一种将数字电视信号转换为模拟电视信号的设备，用于接收、解码和输出 数字电视信号。
随着智能家居的发展，数字电视机顶盒将成为智能家居的重要组成部分， 如智能控制、智能安防等
数字电视机顶盒的发展趋势
智能化：集成更多智能功 能，如语音识别、人工智 能等
高清化：支持更高分辨率 的电视信号，如4K、8K等
网络化：支持网络连接， 实现在线视频、游戏等应 用
融合化：与智能家居、物 联网等设备融合，实现家 庭智能控制
作用：数字电视机顶盒可以接收、解码和输出数字电视信号，提供更多的节目内容和更好的图像质 量，同时可以支持多种功能，如录像、回放、暂停、快进等。
数字电视机顶盒解决方案的组成
硬件部分：包括 机顶盒、遥控器、 电源适配器等
软件部分：包括 操作系统、应用 程序、用户界面 等
网络部分：包括 有线网络、无线 网络、互联网等
网络技术：实现网络连接和网络资源的获 取
视频解技术：实现视频信号的解码和输 出
音频解码技术：实现音频信号的解码和输 出
安全技术：实现数据传输的安全性和可靠 性
用户界面技术：实现用户友好的操作界面 和交互体验
数字电视机顶盒的技术发展趋势
智能化：集成 更多的智能功 能，如语音识 别、图像识别
等
高清化：支持 更高分辨率的 电视信号，如
数字电视机顶盒硬件方案的优化
机顶盒一机多用
谁说机顶盒不一机多用？多台电视共用一个机顶盒是可能地一、思路有线电视加密的原理是这样的：电视台把接改来的电视信号先输入数字加密设备，把电视信号通过算法加密后向外输出终端的解密设备（机顶盒子）解密后输出普通的射频信号，再送到我们的终端接收设备，由电视放出画面。
因电视只能是接收普通的射频信号（模拟信号），所以只能解密后再输入电视，由电视放出画面。
有线电视加密法有多种，这里的是使用“加扰法”。
在加密到解密这段线路，要想非法接入偷接电视信号，成功的可能性几乎是10000000分之一。
但经解密器（机顶盒）解密后的信号任何可以常接收电视信号的电视机都能播放（即通用性，也可说是共用性），这就是破解的切入点。
二、原理：装在我们家里的那个盒子的工作原理：经加密的信号经输入端子输入，由其内部有关电路解除干扰信号（加扰法加密），再经输出端子输出正常的信号。
其解密电路是否工作要有一个外部条件，就是电视的高频头反馈回来的信号。
如果没有这个信号反馈回机顶盒，则其解扰电路不工作，照样输出未解密的信号，因而不能正常收看。
其解密的频段分做若干段解密，如电视正在接收3频道，则电视的高频头就反馈3频道的谐振频率给机顶盒，机顶盒就能输出1——5频道的正常信号，如此类推。
因此可用以下两种方法进行破解：1、把机顶盒放在其中一台电视机（下称电视1）高频头附近，让其可以正常收看，再用分支器从输出端分支出信号到另外的电视机。
这样的做法的一个缺点：就是另外的电视机只能接收电视1接收的频道附近的5个频道。
南宁机顶盒破解2、用非与门电路或555电路制作一个开放式多谐振动器，其谐振频率只要能履盖有线电视的整个频段即可。
（制作成本约6元左右）把这个谐振动器放在机顶盒的旁边。
让机顶盒能接收到振动器发出的信号，再用分支器从机顶盒的输出端分支出多台电视机，这样，所有电视机就能接收所有频道的信号了。
3、用高频三极管如9018做一个高频发射电路，利用射频输出再次发射，只要小小发射功率，让机顶盒能接收得到即可。
家庭机顶盒共享 一个智能卡多台电视机收看不同的节目
只交一份钱，让多台电视机看不同的电视节目有线数字机顶盒共享器由分卡器和共享机顶盒(万家通共享机顶盒)组成。
采用国际先进的2.4GHz无线传输方案，传输距离远，抗干扰和移动性强。
分卡器可将有线数字电视机顶盒的解密信号，以无线的方式传输给远端的共享机顶盒，共享机顶盒不需要接智能卡就可以接收有线数字电视节目，并达到多台电视机同时收看不同的电视节目。
让您轻松实现数字电视无线共享，享受到自由自在的数字电视共享效果。
分卡器实图：共享机顶盒实图：一拖一套餐：一个分卡器+一个共享机顶盒用一张智能卡+2个机顶盒（一个是你自己的机顶盒，一个是万家通共享机顶盒）+一个分卡器，实现多台电视机同时看不同的电视节目。
万家通共享机顶盒收看的节目数量与你自己的机顶盒收看的节目数量一样，甚至会更多。
1.智能卡接分卡器（智能卡芯片朝下）如图：2.把插有智能卡的分卡器一起插到主机顶盒（你自己家的机顶盒）上面，主机原来连接的有线和av线不变。
插上之后，如果跟以前一样正常收看且分卡器的信号灯不停的闪烁，说明分卡器使用正常。
如图：3.安装共享机顶盒：一，把共享机顶盒的射频输入接口与电视信号（白色的有线相连）。
如图：二，接上电源。
如图：三，把共享机顶盒av接口与另外一台电视机相连。
如图：四，把电视调至av视频。
4.共享机顶盒搜素节目：一，打开共享机顶盒电源，进去系统界面，选择系统设置。
如图：二，进入系统设置之后，选择系统选项。
如图：三，进入系统选项之后，恢复默认选项。
如图：如图：五，节目被清空之后，系统开始自动搜索节目，如果系统没有自动搜索节目，请进入菜单-搜索节目，选择“全频搜索”。
如图：六，等节目搜索完成之后，共享机顶盒会提示“无信号”，这个时候，你按一下遥控器的上下键，换一下节目就ok了。
整个安装过程就完成了。
一拖多套餐：一个分卡器+多个共享机顶盒用一张智能卡+多个机顶盒（一个是你自己的机顶盒，多个是万家通共享机顶盒）+一个分卡器，实现多台电视机同时看不同的电视节目。
一个卫星天线安两台电视[1]
![一个卫星天线安两台电视[1]](https://img.taocdn.com/s3/m/c6ea031155270722192ef7f3.png)
一个卫星天线安两台电视买一个功分器，用功分器把卫星信号也就是锅盖接收到的信号分为两路供给两个接收机就可以了。
要买两个机盒，但是两台电视要放同一个极化的机顶盒不可以共用，但高频头可以共用，如果你非要用一个机顶盒来供两台电视使用那也行，只需要在视屏和音频输出端引出线然后接到电视上即可，但这两台电视只能同看一个电视台！因为卫星机顶盒里的核心不支持两路不同输出的！一个天线可以接两个接收机吗？可以，收C波段时可以采用双本振C波段高频头，否则两个机器只能接收同一极化的节目。
卫星电视信号分垂直计划和水平极化两种方式，由接收机通过改变电压来控制。
如果两台接收机收视不同极化的节目就会出现冲突，无法正常收视。
用双本振C头，可以用不同的本振控制不同的极化方式。
两台接收机用一个天线有两种接法;一种是利用功分器将信号分成两路，送往两台机器，另一种是第二台机器接到第一台机器的信号输出口。
买一个功分器，用功分器把卫星信号也就是锅盖接收到的信号分为两路供给两个接收机就可以了。
功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器，上图1、机顶盒(Set Top Box)的定义对于机顶盒(Set Top Box)，目前没有标准的定义，从广义上说，凡是与电视机连接的网络终端设备都可称之为机顶盒。
从过去基于有线电视网络的模拟频道增补器、模拟频道解码器，到将电话线与电视机连接在一起的“维拉斯”上网机顶盒、数字卫星的综合接收解码器（IRD，Integrat ed Receive Decoder）、数字地面机顶盒以及有线电视数字机顶盒都可称为机顶盒。
从狭义上说，如果只说数字设备的话，按主要功能可将机顶盒分为上网机顶盒、数字卫星机顶盒（DVB-S）、数字地面机顶盒（DVB-T）、有线电视数字机顶盒（DVB-C）以及最新出现的IPTV机顶盒等。
有线数字电视机顶盒常见问题及处理办法
有线数字电视机顶盒常见问题及处理办法作者：张君耀来源：《中国科技博览》2013年第33期中图分类号：TN948.55上虞市区整转快三个月了，随着整体转换力度的不断加大，数字电视用户的不断增多，用户反映的故障也越来越多，但多数问题都是由于操作失误导致的，现将整转现场中用户经常会碰到的一些问题以及解决方法总结一下，当然这个都是在保证机房和前端设备运行正常的前提下。
（1）不能正常接收某一频点上的数字电视节目，出现“无节目流”提示，缺少频道节目造成这种现象有可能是用户线和用户盒不规范，也有可能是分支分配器输入和输出口接反，还有可能是电缆指标不合格（这种电缆在某一频点衰减过大），或是机顶盒本身的问题等等情况都有可能出现这种故障。
先检查用户线两端的连接头是否规范，如果连接头符合要求，再检查用户盒是否是有线电视专用的。
在数字信号的传输中，使用的器件必须规范，不能使用一些非正规企业生产的外观漂亮实际不符合传输要求的用户盒和用户线，这样的用户盒用于接收模拟电视时没有其他影响，但是对于数字信号，这样的用户盒或用户线就会出现陷波点造成某一个频点上的数字电视节目接收不全，如果在检查时发现有这样非标准的用户盒，必须更换。
在检测完用户线和用户盒以及分配网络都符合要求的情况下，还有一种情况就是传输网络中的分支器或分配器输入输出口的位置装反了，或者网络中的连接头不规范，造成接地不好。
如果是因为某段电缆线不规范造成的，在征得用户同意的情况下，更换电缆线。
如果换为另外一台机顶盒使用同一信号却能接收，就可判断是此台机顶盒本身的问题造成的。
高频头有个体差异，有的高频头恰好就在这一频点处接收的性能比较差，因此就不能收到该频点的节目。
（2）收到的节目出现马赛克现象首先检查机顶盒的信号输入口和用户盒输出的信号线连接是否紧密，用户线连接的线头是否规范，接地是否良好。
遇到这样的一些情况，需要更换用户线，检查机顶盒的信号输入是否正确。
用户家里的电平偏低或过高，对高频头的解码能力也有影响，它要求在一个电平范围之内，这样就需要维护人员对用户家里的信号电平进行测试，如果不满足机顶盒接收的要求，必须对网络做相应的调整。
彻底解决一个机顶盒多台电视共享问题
彻底解决一个机顶盒多台电视共享问题一拖一（即二台电视同时收看不同节目）产品包括：1台机顶盒+2个共享器(220+130X2=480)一拖二（即三台电视同时收看不同节目）产品包括：2台机顶盒+3个共享器(220X2+130X3=830)一拖三（即四台电视同时收看不同节目）产品包括：3台机顶盒+4个共享器(220X3+130X4=1180)以下为共享器与机顶盒的详细描述全套产品主机前面板后面板底座遥控器音视频线用户线电源线使用说明书、保修卡智能卡插槽在后面共享器如下图：每个机顶盒包括：主机1台，音视频线1根，用户线1根，底坐1个，遥控器1个，使用说明1份，保修卡1份数字机顶盒采用国际最新单片方案，与MPEG 标准兼容，支持各种MPEG方式的服务应用，可接收DVB－C格式的数字电视／数字音频节目，主要技术指标均符合DVB－C／MPEG－2标准。
外形美观、大方、时尚，超低的门限接收、高稳定的软件设计、简单美观的操作界面、断电记忆、快速切换台，以及强大的电子节目指南等都为用户收看精彩的数字电视节目提供了极大的方便。
集成了各种主流的同方、数码视讯、爱迪德CA系统，更可让用户欣赏到高质量的电视节目和强大的增值服务。
连接问题机顶盒与电视机的连接属于A V连接（与DVD和电视的连法是一样的）。
电视机的品牌不同，音视频口的位置会有所不同，但是，它们两端的连接都是相互对应的。
比如：音视频线一端的黄色插头插在机顶盒的视频口上，与之对应的音视频线另一端的黄色插头要插在电视机的视频口上。
如下图所示：不安装大锅，小锅，不违反法律用一张授权的IC卡实现看不同数字电视节目的分卡器数字电视已经进入千家万户，数字电视分卡器是实现只用一张IC卡让多个数字电视机顶盒同时收看不同电视节目的电子装置。
加装数字电视分卡器不影响原电视系统收看效果，数字电视分卡器安装简便，利用家庭原有的有线电视线路传输数据，本系统适用于接触式IC 卡授权的数字电视系统。
两台电视机共用一个机顶盒
两台电视机共用一个机顶盒只要肯动手都能做到，当然，有线电视公司，厂家知道是不乐意的！当然我们自己买的机顶盒想改就改，也没赚它便宜!通常在厅内放部大屏幕的连接机顶盒，卧室挂台小屏幕的也要接机顶盒。
解决办法是，在机顶盒红外遥控接收管上并连一只同型号管，接至另一房间，同时将机顶盒A V输出并联至另房间电视机。
这样只要拿着遥控器，就可以在厅里，卧室床上自由看了，而不用愁搬动BOX了。
当然，节目是一样的，注意拆开机顶盒不要破坏其结构，以免厂家不保修。
最好装修时，各房间布好线，连接更方便、美观。
在××牌机顶盒改的，用了五六年，很方便。
做法如下：一、首先两个房间布线A（L\R）、V（S端子厅用）线，由准备放机顶盒的房间引出，就是并联音视频线。
再随A V线加一根两芯屏蔽线（连接红外管用）。
查看机顶盒后面板音视频输出端子，焊接好A V线端子（电子城有售），连接两个房间电视机与机顶盒（如机顶盒只有一组输出，可并联出一组）。
机顶盒后面板准备A V线、端子（音视频插头）二、购买一只通用红外管，电子城有售（5元左右）。
三、拆开机顶盒，断电情况下！机顶盒正面，黄圈内红外管位置。
看到与红外接收窗临近的电路板找到红外管三根脚焊点（如搞不准哪个红外管脚位置，可以把这块板卸下来，可看到）注意记住三个点分别接在哪个管脚上（接地GND与金属外壳连接的，接电源VCC，接OUT），便于焊接引入另一房间的红外管。
从三个焊点焊接三根延长线（二芯屏蔽线，本图是从三点处沿电路连线线处焊接的），引出机外（可由机壳散热口引出），线的另一端接红外管相对应管脚（GND、VCC、OUT），把接线拉到另一房间。
装饰、固定红外管在无遮挡处，可以享受自己动手的成果了!共同分享生活的快乐吧！。
TP-LINK IPTV解决方案
推荐方案及拓扑：增加一台普通百兆交换机，即可在原有线路上实现您的需求。
一台电脑单机拨号上网
多台电脑或其他无线设备共享上网
方案特点：
实现简单、方便；
充分利用已有网络设备，保护已有投资；
只需添加以太网交换机设备，经济实惠。
设备清单：
类型
型号
特点
交换机 路由器（增强型） 路由器（经济型）
TL-SF1005+ TL-SF1008+ TL-WR841N
TL-WR740N
5/8 口自适应以太网交换机 无需配置，即插即用，外观小巧精致时尚
一台电脑单机上网
多台电脑通过路由器共享上网
方案特点：
用电力适配器代替网线及交换机
实现简单方便，无需额外布线； 只需添加以太网交换机或者电力线适配器设备，价格实惠； 若机顶盒距离前端较远，不方便拉线，可利用 TP-LINK 电力线适配器产品代替网 线。 设备清单：
类型 交换机
路由器 （增强型）
方案 2 共享上网一体机方案
环境特点及需求：家里不想安装过多网络设备，用最少的设备实现同时上网和收看 IPTV。 推荐方案及拓扑：一台共享上网一体机代替所有原有设备实现您的需求。
方案特点： 共享上网一体机集 ADSL、路由器、交换机及无线于一体，只需一台设备即可； 多种系统模式，可实现单台电脑拨号上网或者多台电脑共享上网； 安装走线简单，还桌面整洁、占用排插资源少，易于管理。 设备清单：
增强型防雷设计，4000V 雷击测试
多台电视共用一个机顶盒的方法
多台电视共用一个机顶盒的方法提示解决机顶盒一台一机收看，变一台机顶盒让多台电视收看的方法思路，机顶盒的原理就是将数字电视信号变为传统模拟全电视信号，机顶盒的前端设置了智能收费卡，可以在未来设置开关，随意开放或者关闭每个机顶盒客户的电视数字信号，机顶盒的作用就是将有线光缆中的数字信号变成模拟全电视信号，机顶盒的后半部分就是一个遥控板，代替原电视的遥控电路，遥控选台，假如在机顶盒内部调谐器的输入端取出全电视模拟信号，外引出一个电视插座，再接一个电视分支器，可以用三分之、四分之、六分之等等，带两台电视、三台电视、五台电视。
彻底破解机顶盒一台一机的垄断，大家可以找懂电子电路知识的人帮助改装，花费不足十元，气死有线电视的全国垄断！本来机顶盒厂家完全可以生产一带二、一带三、一带四的机顶盒，但他们就是不做，助纣为孽，实在是不平啊。
在内部调谐器的输入端取出全电视信号。
在机顶盒的输入端是压缩的数字信号，经过解调后是输出全电视信号。
该输出端也就是内部调谐器的输入端。
在内部调谐器的输入端取出全电视模拟信号，外引出一个电视插座，再接一个电视分支器，可以用三分支、四分支、六分支等等，这完全可行（为了阻抗的匹配建议用分配器，以减少电视机之间的干扰）。
最好在分配之前加一级超高频放大（约补偿10db)分支分配带来的信号损失。
机顶盒的工作原理：输入压缩的数字信号，解码后得到全电视信号，经过内部调谐后再中频放大，鉴频后分离输出视频和音频。
经过外部连接到电视机的视频音频输入端子。
改动过程不需要割断原机顶盒电路，只需要用75欧姆的馈线加1000P左右瓷介电容（防止外接时短路对原机的影响）在全电视信号输出点焊接一下，把75欧姆的馈线的外皮接地(所谓接地，是接机顶盒的公用地线，也就是电源的负极)就可以了。
祝你们都改造成功，以后别再麻烦去背大锅锅了呦！。
