电流互感器误差受哪些因素影响
浅谈电流互感器误差及影响
浅谈电流互感器误差及影响摘要：电流互感器是一次系统和二次系统电流间的联络元件，将一次回路的大电流转换为小电流，供给测量仪表和保护装置使用。
电流反应系统故障的重要电气量，而保护装置是通过电流互感器来间接反应一次电流的，因此电流互感器的性能直接决定保护装置的运行。
然而从互感器本身和运行使用条件方面来看，电流互感器存在不可避免的误差，本文分别从这两个方面分析了误差，并结合实际工作阐述了误差带来的影响，以便在工作中加强重视，并做出正确的分析。
关键词：电流互感器 励磁电流 误差一、电流互感器的误差在理想条件下，电流互感器二次电流I 2＝I 1/Kn ，Kn=N 2/ N 1 ，N 1 、N 2 为一、二次绕组的匝数，不存在误差。
但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。
这一点我们可以从图中看到。
从图一看，实际流入互感器二次负载的电流I’2 ＝I 1－Ie ，其中I’2 = I 2 * Kn,Ie 为励磁电流，即建立磁场所需的工作电流。
正是因为励磁损耗的存在，使得I 1 和I’2 在数值上和相位上产生了差异。
正常运行时励磁阻抗很大，励磁电流很小，因此误差不是很大，经常可以被忽略。
但在互感器饱和时，励磁阻抗会变小，励磁电流增大，使误差变大。
图二相量图，以I’2 为基准，E 2 较－I’2超前φ角（二次总阻抗角，即Z 2 和Z 阻抗角），如果不考虑铁磁损耗，励磁阻抗一般被作为电抗性质处理，Ie 超前E 2 为90度， I’2与Ie 合成I 1。
图中I’2与I 1不同相位，两者夹角δ即为角度误差。
对互感器误差的要求一般为，幅值误差小于10％，角度误差小于7度。
二、电流互感器的饱和电流互感器的误差主要是由励磁电流Ie 引起的。
正常运行时由于励磁阻抗较大，因此Ie 很小，以至于这种误差是可以忽略的。
但当CT 饱和时，饱和程度越严重，励磁阻抗越小，Z图一 等值电路E 图二 相量图励磁电流极大的增大，使互感器的误差成倍的增大，影响保护的正确动作。
电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器现场试验中误差大幅度偏差问题的研究电流互感器是电力系统中常用的一种传感器，用于测量电流和传输电流信号。
在电力系统中，电流互感器的准确度对于系统的安全运行和电能计量具有重要意义。
在实际的现场试验中，我们发现电流互感器存在着偏差问题，即在实际使用中测量结果与理论值相差较大。
本文旨在对电流互感器现场试验中误差大幅度偏差问题进行研究，分析其原因并提出解决方案。
一、电流互感器简介电流互感器是一种电流传感器，用于测量电流的大小。
它通常由铁心、一定数量的绕组和外壳组成。
在工作时，电流通过主绕组，产生磁场，使次级绕组中产生感应电动势，从而实现对电流的测量。
在电力系统中，电流互感器的准确度对于电能计量和系统安全运行至关重要。
在实际的现场试验中，我们发现存在着电流互感器测量结果与理论值相差较大的情况。
这种偏差问题可能源自以下几个方面：1. 环境条件影响：现场试验中，环境条件的变化会对电流互感器的测量结果产生影响。
温度、湿度、电磁干扰等因素都有可能导致电流互感器测量结果的偏差。
2. 维护不当：电流互感器需要定期进行维护和校准，如果长时间没有进行维护或者维护不当，都会导致其测量结果偏差较大。
3. 设计和制造问题：部分电流互感器在设计和制造过程中存在一定的缺陷，导致其在使用过程中测量结果偏差较大。
4. 安装位置选择不当：电流互感器的安装位置对其测量结果也有一定影响，如果选择不当，也会导致测量结果的偏差。
以上几个方面都可能导致电流互感器现场试验中误差大幅度偏差问题的出现。
三、解决方案1. 环境条件监测与控制：在现场试验中，应对环境条件进行监测与控制，确保电流互感器处于适宜的环境条件下进行测量。
2. 定期维护与校准：对电流互感器进行定期的维护与校准，确保其测量结果的准确性。
3. 设计和制造改进：采用先进的工艺和技术，改进电流互感器的设计和制造过程，提高其测量结果的准确性。
4. 安装位置选择合理：在安装电流互感器时，应选择合理的位置，避免干扰和误差发生。
影响电流互感器误差的因素(精)
影响电流互感器误差的因素影响电流互感器误差的因素1.电流互感器的内部参数是影响电流互感器误差的主要因素。
⑴二次线圈内阻R2和漏抗X2对误差的影响: 当R2增大时比差和角差都增大; X2增大时比差增大，但角差减小。
因此要改善误差应尽量减小R2和适当的X2值。
由于二次线圈内阻R2和漏抗X2与二次负载Rfh和Xfh比较而言值很小，所以改变R2和X2对误差的影响不大，只有对小容量的电流互感器影响才较显著。
⑵铁芯截面对误差的影响：铁芯截面增大使铁芯的磁通密度减少，励磁电流减小，从而改善比差和角差。
没有补偿的电流互感器在额定条件下铁芯的磁通密度已经很小，所以减少磁通密度也相对减小了导磁系数，使励磁电流减小不多，而且磁通密度越小效果越差。
⑶线圈匝数对误差的影响: 增加线圈匝数就是增加安匝，增加匝数可以使磁通密度减小，其改善误差的效果比增加铁芯截面显著得多。
但是线圈匝数的增加会引起铜用量的增加，同时引起动稳定倍数的减少和饱和倍数的增加。
此外，对于单匝式的电流互感器（如穿心型或套管型电流互感器一次线圈只允许一匝）不能用增加匝数的办法改善误差。
⑷减少铁芯损耗和提高导磁率。
在铁芯磁通密度不变的条件下，减少铁芯励磁安匝和损耗安匝也将改善比差和角差，因此采用优质的磁性材料和采取适宜的退火工艺都能达到提高导磁率和减少损耗的目的。
铁芯磁性的优劣还影响饱和倍数，铁芯磁性差时饱和倍数较小。
2.运行中的电流互感器的误差当电流互感器已经定型，其内部参数就确定了，那么它的误差大小将受二次电流（或一次电流）、二次负载、功率因数以及频率的影响。
这些因素称为外部因素，在运行中的电流互感器的误差主要受这四个因素影响。
⑴电流频率的变动对误差的影响比较复杂，一般系统频率变化甚小，其影响可忽略不计。
假使频率变化过大，例如额定频率为50Hz的电流互感器用于60Hz的系统中，就应当考虑频率的影响，因为频率变动不但影响铁芯损耗、磁通密度和线圈漏抗的大小，也同时影响了二次侧负载电抗值的大小。
互感器的相角误差

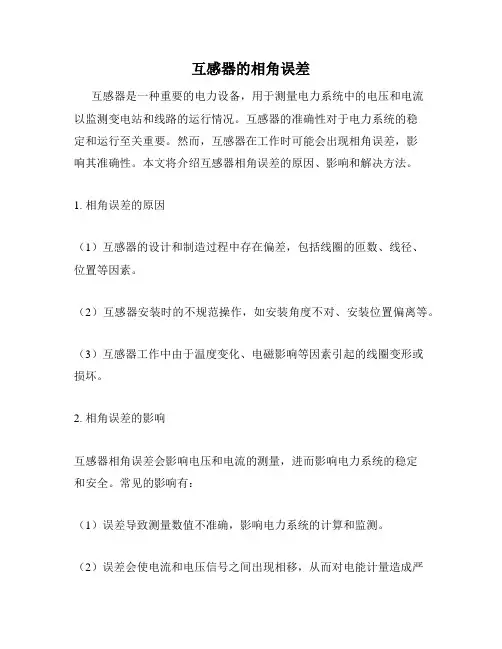

互感器的相角误差互感器是一种重要的电力设备，用于测量电力系统中的电压和电流以监测变电站和线路的运行情况。
互感器的准确性对于电力系统的稳定和运行至关重要。
然而，互感器在工作时可能会出现相角误差，影响其准确性。
本文将介绍互感器相角误差的原因、影响和解决方法。
1. 相角误差的原因（1）互感器的设计和制造过程中存在偏差，包括线圈的匝数、线径、位置等因素。
（2）互感器安装时的不规范操作，如安装角度不对、安装位置偏离等。
（3）互感器工作中由于温度变化、电磁影响等因素引起的线圈变形或损坏。
2. 相角误差的影响互感器相角误差会影响电压和电流的测量，进而影响电力系统的稳定和安全。
常见的影响有：（1）误差导致测量数值不准确，影响电力系统的计算和监测。
（2）误差会使电流和电压信号之间出现相移，从而对电能计量造成严重的影响，导致电量计量不准确。
（3）误差会使系统的谐波电流变形，从而对电气设备造成损坏。
3. 解决互感器相角误差的方法（1）互感器的制造过程中要严格按照规范进行，对线圈的匝数、线径、位置等因素要求严格，以减小偏差。
（2）互感器在安装时应按照规范操作，确保安装位置准确，并确保安装角度正确。
（3）在互感器的运行维护中，要定期检查和维护互感器，避免因温度和电磁影响造成线圈变形、损坏等情况。
（4）对于误差比较大的互感器，可以采用修正器进行修正，以减小误差。
总之，互感器相角误差对于电力系统的影响是非常严重的。
为了保证电力系统的安全运行，我们需要加强互感器的制造、安装和维护，减小相角误差的影响。
影响电流互感器误差因素及处理方法
影响电流互感器误差因素及处理方法【摘要】：通过对电流互感器的工作原理及误差影响因素进行分析，提出了误差控制方法，在实际设计工作中取得较好的效果。
【关键词】：电流互感器相量图误差回路电阻铁心截面积引言：为了测量高压交流电路中流过的大电流，通常借助电流互感器，利用互感器可将大电流变成小电流，并且可将高电压回路和低压测量仪表隔离开，以满足安全的计量、继电保护、自动控制等方面的要求。
一、工作原理电流互感器(以下简称CT)工作原理与一般变压器基本相似，主要由两个相互绝缘并且绕在同一个闭合铁心的绕组构成。
一般将这两个绕组称之为一次绕在和二次绕组。
CT的一次绕组串联在高压系统中，二次绕组与二次设备中的测量仪器、仪表、继电器的电流线圈相串联。
从图1-1可以看出，当一次绕在中流过时，由于电磁感应，在二次绕组中感应出电势，在二次绕组外部回路接通的情况下，就有二次电流产生。
其中，N1称为一次磁动势，N2称为二次磁动势。
一次磁动势与二次磁动势的相量和即为励磁磁动势：N1+N2=N1(式1-1)其中，是使铁心中产生主磁通所需的励磁电流，它是一次电流的一部分。
上式还可以写成(式1-2)或+=(式1-3)从图1-1还可以看出，CT的二次感应电势与二次绕组内部阻抗压降和二次端电压相平衡即：=+(R2+jX2),V (式1-4)式中-二次绕组感应电动势，V;-二次绕组端电压，V;R2-二次绕组电阻，；X2-二次绕组漏电抗，。
其中，= (Rb+jXb),V(式1-5)式中Rb-二次负荷电阻，；Xb-二次负荷电抗，。
由此得出：=[(Rb+ R2)+ j(Xb +X2)] ,V (式1-6)由以上原理可见，励磁电流是造成CT误差的主要原因。
误差可分为两种，即电流误差(比值差)和相位差(角差)。
比值差是由于实际电流比与额定电流比不相等而造成的。
电流误差的百分数可表示为：,%(式1-7)式中-额定电流比，A;-实际一次电流，A;-在测量条件下，流过时的实际二次电流，A。
电流互感器误差公式

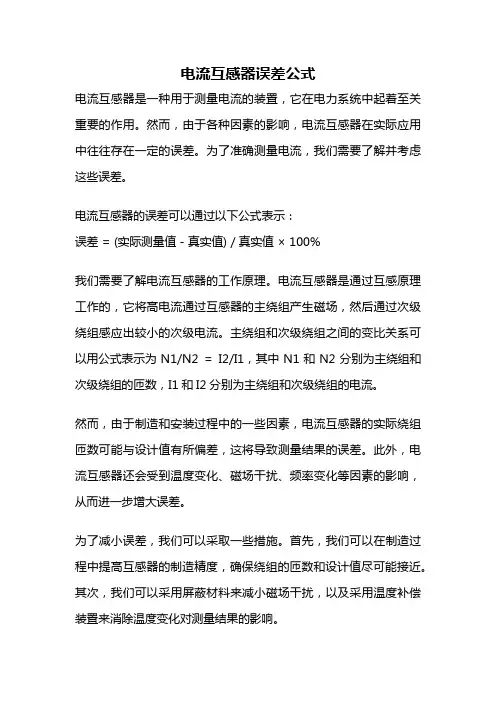

电流互感器误差公式电流互感器是一种用于测量电流的装置，它在电力系统中起着至关重要的作用。
然而，由于各种因素的影响，电流互感器在实际应用中往往存在一定的误差。
为了准确测量电流，我们需要了解并考虑这些误差。
电流互感器的误差可以通过以下公式表示：误差 = (实际测量值 - 真实值) / 真实值× 100%我们需要了解电流互感器的工作原理。
电流互感器是通过互感原理工作的，它将高电流通过互感器的主绕组产生磁场，然后通过次级绕组感应出较小的次级电流。
主绕组和次级绕组之间的变比关系可以用公式表示为N1/N2 = I2/I1，其中N1和N2分别为主绕组和次级绕组的匝数，I1和I2分别为主绕组和次级绕组的电流。
然而，由于制造和安装过程中的一些因素，电流互感器的实际绕组匝数可能与设计值有所偏差，这将导致测量结果的误差。
此外，电流互感器还会受到温度变化、磁场干扰、频率变化等因素的影响，从而进一步增大误差。
为了减小误差，我们可以采取一些措施。
首先，我们可以在制造过程中提高互感器的制造精度，确保绕组的匝数和设计值尽可能接近。
其次，我们可以采用屏蔽材料来减小磁场干扰，以及采用温度补偿装置来消除温度变化对测量结果的影响。
我们还可以通过校准电流互感器来减小误差。
校准是通过与已知准确值进行比较来确定电流互感器的误差大小。
在校准过程中，我们可以采用标准电流源和标准电流表，将已知的准确值输入电流互感器，然后比较测量结果，计算误差。
需要注意的是，电流互感器的误差通常是非线性的，即误差随着测量值的变化而变化。
因此，在实际应用中，我们需要根据不同的测量范围和工作条件，选择合适的电流互感器，并在测量过程中进行误差补偿。
电流互感器的误差是不可避免的，但我们可以通过提高制造精度、减小干扰、采用补偿措施等方法来减小误差。
同时，进行定期校准也是保证测量准确性的重要手段。
只有在准确测量电流的基础上，我们才能有效地监控和控制电力系统的运行，确保电力供应的安全和稳定。
电流互感器参数校验与误差分析
电流互感器参数校验与误差分析电流互感器是电力系统中常用的一种仪器，其主要作用是将高电流转换为低电流，方便测量和保护设备的使用。
然而，随着使用时间的增长和环境条件的变化，电流互感器的参数可能会发生漂移，导致测量误差的增加。
因此，对电流互感器进行定期的参数校验和误差分析是非常重要的。
一、电流互感器参数校验1. 校验原理电流互感器的主要性能参数包括变比、一次二次侧短路阻抗和一次二次侧漏抗。
校验的目的是通过对这些参数进行测量和比较，判断电流互感器的准确性和稳定性。
2. 校验方法常用的电流互感器校验方法包括比较法和计算法。
比较法是将待测电流互感器与已知准确参数的标准电流互感器进行连接，通过测量二者的输出信号，推导出待测电流互感器的参数。
计算法则是基于电流互感器的结构和传感器材料特性的数学计算方法，通过对已知参数进行计算，得到待测电流互感器的参数。
一般而言，比较法的精度相对较高，但需要使用标准仪器设备；计算法则更加简便，但准确度相对较低。
3. 校验设备和仪器在电流互感器的参数校验中，常用的设备和仪器有标准电流互感器、比较电桥、电源频率特性测量仪等。
标准电流互感器作为参照和比较的标准，必须具备稳定的性能和准确的参数。
比较电桥是用于测量待测电流互感器和标准电流互感器之间电压或电流差异的仪器，其灵敏度和精度决定了校验的准确性。
电源频率特性测量仪则用于验证电流互感器在不同频率下的性能。
二、误差分析1. 误差来源电流互感器的测量误差主要来自多个方面，包括电压降、温度变化、漏磁和负载变化等。
电压降是指一次侧电压和二次侧电压之间的差异，通常由电流互感器的内阻引起。
温度变化会影响电流互感器的线性度和零点漂移。
漏磁则是由于电流互感器的结构和工艺问题导致的，通常会引起漏电流的增加。
负载变化是指一次侧负载和二次侧负载之间的差异，会导致输出信号的波形畸变。
2. 误差评定误差评定是根据校验结果和实际工作要求，对电流互感器的误差进行分析和判断。
10p30 电流互感器 在额定电流下 误差
10p30 电流互感器在额定电流下误差10p30 电流互感器在额定电流下误差1. 介绍在电力系统中，电流互感器（CT）是一种很重要的设备，用于测量高电流。
在测量过程中，CT的精度至关重要，特别是在额定电流下的误差。
在本文中，我们将深入探讨10p30电流互感器在额定电流下的误差，了解其影响因素和怎样减小误差。
2. CT误差的类型CT在测量电流时会出现两种主要的误差：准确度等级和相位角误差。
准确度等级误差包括额定电流下的误差，其中包括实际测量值与额定电流值之间的偏差。
相位角误差是指CT输出电流与输入电流之间的相位差。
3. 影响额定电流下误差的因素a. 磁芯材料和设计：磁芯材料的选择和设计对CT的精度和误差有直接影响。
不同的磁芯材料会对CT的饱和状况和线性度产生影响。
b. 绕组设计：CT的绕组设计会影响其测量特性和误差。
不合理的绕组设计会导致磁通分布不均匀，从而产生误差。
c. 外部环境因素：温度、湿度、电磁干扰等外部环境因素也会对CT的测量精度产生影响，需要在设计和使用过程中进行考虑和控制。
4. 怎样减小误差a. 选择合适的CT型号：不同型号的CT具有不同的准确度等级和相位角误差，需要选择适合的型号进行应用。
b. 合理布置电流互感器：在实际应用中，CT的布置位置和方式也会对误差产生影响。
合理布置和连接CT可以有效减小误差。
c. 采用补偿和校准技术：采用补偿和校准技术可以对CT的误差进行有效的补偿和校正，提高测量精度。
5. 个人观点和总结10p30电流互感器在额定电流下的误差是影响其测量精度的重要因素，减小误差需要从多个方面进行考虑和处理。
在实际应用中，需要选择合适的CT型号，并合理布置和连接CT，同时采用补偿和校准技术，以提高测量精度。
只有全面考虑和处理这些因素，才能保证CT在额定电流下有更高的测量精度。
总结本文围绕10p30电流互感器在额定电流下的误差进行了深入探讨，介绍了CT误差的类型、影响因素和减小误差的方法。
影响电流互感器误差的因素
影响电 互感 流 器误差 素 的因
据 磁 势 平 衡 方 程 ：Ⅳ ＋ ＝ｏ。 ， ｌ Ｉ ， 。 Ｎ 将 增 加 ，因 而
．
＋＆ｉ
及 增大 。当二 次负荷功率 因数角 增 大时 ，ｔ ｏ角 增大 ， 使 增大 ， 而 减小 。反之 减小时 减小 ，
而 增 大 。
３ 二 次 绕组 开路 对误 差 影响 ． ３
由图 ４所示分析 ： 二次绕组开路时 ， 电流互感器由 正常短路工作状态变为开路工作状态。即 Ｉ ０ 励磁磁 ￣ ， － －
势 由 ， 为 ， 。由于铁 芯饱 和 ， ０ 增 Ⅳ 。， Ⅳ 磁通 的波 形 畸变 为矩 形波 ，而二 次绕组 感 应 的 电势 ｅ是 与磁 通变 化率
电流 互感 器等值 电路 图和 向 量 图的 分 析 ， 述 了诸 因素 对 电流 互 感 器误 差 的 影 响 ， 明 了 的直接 因素。 关键词 ： 电流 ； 互感器； 误差 ； 分析
中图分 类 号 ： Ｔ ５ Ｍ４ ２ 文献 标 志码 ： Ｂ 文 章编 号 ： １７ — ６ ３ ２ ０ ｚ－ ０ ９－２ ６ ２ ３ ４ （ ０ ９） ０ ７ － ｋ － ０
图 ２ 电流 互感器 误 差特性 曲线
／ 成正 比。 ｄ ｌ 二次绕组将在磁通 咖 ０时， ＝ 感应产生很高 的尖顶波电势， 甚至可达上万伏 。 后果会危及工作人员 的人身安全和仪表 、 继电器的绝缘 ； 磁感应强度骤增使
由图 ｌ 磁化曲线可知 ，铁芯损耗角 随磁场强度 的大小而变化。为了减小 电流互感器的误差 ， 铁芯选用 的磁感应强度不大 。 在额定二次负荷下 ， 一次电流为额
磁损耗又主要由互感器的结构参数决定。
２
０ ８ ¨
３ 影响 电流互感 器误 差的 因素
微型电流互感器误差影响因素
微型电流互感器误差影响因素微型电流互感器误差计算上一节提到电流互感器产生误差，是由于二次绕组要提供励磁电流的原因。
励磁电流I0来励磁就是误差。
误差计算公式为ε=I0/I1=I0N1/I1N1ε误差；I0励磁电流；I1一次绕组电流；N1一次绕组匝数；对于电流频率为50HZ的互感器误差计算公式为（公式推导略，请自行运用电磁感应知识推导）ε=25.3Z02l/（N2^2 μSk）ε误差；Z02二次回路的总阻抗,包括二次绕组内阻抗和外接负载阻抗；l平均磁路长度cm；截面为矩形的环形铁芯平均磁路长度l=π（铁芯外径D-铁芯外径d）/ln（D/d）≈π（D+d）/2N2二次绕组匝数；μ铁芯磁导率T/Oe；S铁芯截面cm^2；K铁芯叠片系数以上计算的误差为互感器的复合误差,包含比值差和相位差。
比值差f= - ε×sin（α+Ψ）%相位差δ= ε×cos（α+Ψ）×3438′α二次回路总阻抗角Ψ铁芯的损耗角微型电流互感器误差因素1、电流对电流互感器误差影响：从误差计算公式发现好象与电流大小无关。
实际上电流变大铁芯的磁感应强度成正比例增大。
此时磁导率和损耗角也增大。
电流变大时比值差、相位差都减小，比值差减小得少，相位差减小得多。
2、绕组匝数对电流互感器误差影响：误差与二次绕组匝数的平方成反比。
因此增加二次绕组匝数，能减少互感器的误差。
但增加二次绕组匝数的同时会增加二次绕组内阻，二次回路总阻抗变大，一定程度上增加了误差。
3、电流互感器误差与铁芯的磁路长度成正比，与铁芯窗口面积成反比。
4、电流互感器误差与铁芯的磁导率成反比。
对于同样级别的互感器，采用高磁导率材料，可以减少铁芯体积，而体积的减少可以提高磁感应强度，磁感应强度的变大又使磁导率增加，互感器误差进一步减少。
所以磁性材料的性能是提高互感器精度的重要途径。
坡莫合金就是微型电流互感器的一种理想材料，其磁导率比较高。
5、电流互感器误差与二次负载成正比，但负载增大后，铁芯磁感应强度变大，磁导率稍有提高，所以误差小于正比增加。
电流互感器比值误差
电流互感器比值误差电流互感器（Current Transformer，简称CT）是一种用于测量和保护电力系统中电流的装置。
电流互感器的比值误差是指在额定条件下，互感器的二次电流与一次电流之比与实际值之间的差异。
比值误差是评价电流互感器性能的重要指标之一，它直接影响着互感器的测量精度和系统的稳定性。
电流互感器的比值误差主要由以下几个方面的因素引起：1. 制造误差：互感器的制造过程中，可能会存在一些误差，如线圈绕制不均匀、磁芯磁化不均匀等。
这些制造误差会导致互感器的比值误差增大。
2. 频率误差：电流互感器在设计时一般是根据额定频率来设计的，如果在实际使用中频率发生偏离，就会引起比值误差。
特别是在超过互感器额定频率范围时，比值误差会显著增大。
3. 负载误差：电流互感器一般都是与负载一起使用的，而负载的阻抗大小会影响互感器的输出。
当负载阻抗发生变化时，互感器的比值误差也会改变。
4. 温度误差：互感器的性能随环境温度的变化而变化，特别是温度超出互感器的额定工作温度范围时，比值误差会明显增大。
为了减小电流互感器的比值误差，需要采取一些措施：1. 优化制造工艺：加强对互感器制造过程的控制，确保线圈绕制均匀、磁芯磁化均匀等，减小制造误差。
2. 频率校正：在使用电流互感器时，可以通过校正方法对互感器的比值误差进行校正，使其在实际工作频率下的测量精度更高。
3. 负载匹配：选择合适的负载阻抗，使互感器能够正常工作，并减小负载误差对比值误差的影响。
4. 温度补偿：在互感器设计中考虑温度对比值误差的影响，采取相应的补偿措施，使互感器在不同温度下都能保持较小的比值误差。
电流互感器的比值误差是影响其测量精度和系统稳定性的重要因素之一。
通过优化制造工艺、频率校正、负载匹配和温度补偿等措施，可以减小比值误差，提高电流互感器的性能。
在电力系统中，正确使用和维护电流互感器，保证其正常工作，对于确保电力系统的安全稳定运行具有重要意义。
电流互感器测量结果不确定度分析与评定
电流互感器测量结果不确定度分析与评定1. 引言1.1 引言电流互感器是一种用于测量电流的重要仪器，在工业生产和科研领域有着广泛的应用。
电流互感器的测量结果在很大程度上影响着整个电力系统的运行和稳定性。
由于各种外部因素的影响，电流互感器的测量结果往往存在一定的不确定度，即测量结果与真实值之间可能存在一定的差异。
对电流互感器的测量结果不确定度进行分析和评定显得尤为重要。
本文将从电流互感器测量结果不确定度分析的基本原理出发，探讨不确定度的评定方法，并通过实例分析和影响因素的讨论，对电流互感器测量结果不确定度进行深入剖析。
我们还将通过实验验证的方式，验证分析结果的可靠性和准确性。
通过本文的研究，我们希望能够为电流互感器测量结果不确定度分析提供一定的参考，为提高电流互感器测量结果的准确性和可靠性提供一定的指导。
部分到此结束。
2. 正文2.1 电流互感器测量结果不确定度分析电流互感器测量结果不确定度分析是电力系统中重要的技术问题之一，其准确性直接影响到电能计量和负荷管理的有效性。
在实际应用中，由于各种因素的影响，电流互感器测量结果可能存在一定的不确定性。
导致电流互感器测量结果不确定度的主要因素包括：电流互感器自身的精度、环境条件（如温度、湿度等）、外部电磁干扰、负载影响等。
在进行不确定度分析时，需要对这些因素进行综合考虑，并采取相应的校准和修正措施，以提高测量结果的准确性和可信度。
通常情况下，人们可以采用计算法、模拟法和试验法等方法来对电流互感器测量结果的不确定度进行分析和评定。
试验法是最直接和可靠的方法，通过实际测量和对比得出测量结果的可信度。
但在实际操作中，需要注意保证实验条件的一致性和可重复性，以确保分析结果的准确性和可靠性。
2.2 评定方法评定方法主要包括以下几个步骤：第一步，收集数据：在进行电流互感器测量结果不确定度评定时，首先需要收集实际测量数据。
这些数据应该包括电流互感器的实际输出值、参考值以及测量过程中可能产生的误差等信息。
零序电流互感器误差
零序电流互感器误差
零序电流互感器用于检测电网系统中接地故障时产生的零序电流，但由于各种因素造成的采集设备所获得的零序电流数据误差，可能导致保护装置误发告警，不利于设备的安全可靠运行。
导致零序电流误差的主要因素有：
- 合成零序电流互感器特性不匹配：零序电流的采集大部分不是直接通过单只零序电流互感器直接生成的，而是通过三只电流互感器合成零序电流供相关的二次设备使用，因此三只电流互感器的特性是否一致严重影响零序电流的合成准确性。
对于零序电流互感器误差这一问题，各互感器生产厂家一般不能给出变比，也无误差保证指标。
实际测量结果显示，在原方零序电流为5A以下时，带上规定的二次负荷后，变比误差达20％～80％，角误差达10°～50°。
这使得利用零序电流大小与方向、零序电流中5次谐波电流大小与方向和零序有功、无功功率原理的接地检测装置和微机保护无法保证接地检测的准确度。
因此，零序电流互感器的误差问题需要引起重视，并采取相应的措施进行优化和改进。
电流互感器误差解决方案
电流互感器误差产生原因及解决方案一、电流互感器产生误差原因电流互感器主要由三部分组成：铁心、一次线圈和二次线圈。
由于铁心磁阻的存在，电流互感器在传变电流的过程中，必须消耗一小部分电流用于激磁，使铁心磁化，从而在二次线圈产生感应电势和二次电流，电流互感器的误差就是由于铁心所消耗的励磁电流引起的。
影响电流互感器的主要原因是内部参数，大致分为为四点：1、二次线圈内阻和漏抗对误差的影响，要改善误差应尽量减小R2和适当的X2值；2、铁芯截面对误差的影响，铁芯截面增大使铁芯的磁通密度减少，励磁电流减小，这样可以改善比差和角差；3、线圈匝数对误差的影响，增加匝数可以使磁通密度减小；4、减少铁芯损耗和提高导磁率，在铁芯磁通密度不变的条件下，减少铁芯励磁安匝和损耗安匝也将改善比差和角差，因此采用优质的磁性材料和采取适宜的退火工艺都能达到提高导磁率和减少损耗的目的。
在正常工作中的电流互感器其内部参数已经确定，这时它的误差大小将受二次电流（或一次电流）、二次负载阻抗、功率因数以及电源频率、铁芯剩磁、外界磁场和温湿度等影响。
在运行中，电流频率的变动对误差的影响比较复杂，频率变动不但影响铁芯损耗、磁通密度和线圈漏抗的大小，也同时影响了二次侧负载电抗值。
在非运行即正常检测的情况下，电流互感器产生误差的原因有以下几点：1、检测用的直流双臂电桥在测量使用中方法不规范，现使用的电桥为QJ42型携带式直流双臂电桥，使用后没有把倍率开关旋到“G”短路位置上；电源方式为仪器背面电池盒中装入3—5节1号干电池；导线没有原厂配线，为后自行添加配线，因此导线与各接线柱连接不严密，有部分金属丝暴露在空气中，这使得电桥在使用过程中由于导线受温度、湿度、以及人为触碰而产生微小误差。
2、电流互感器的底座为金属底座，易受到存放台面温湿度的影响，螺丝与底座连接处有缝隙，这样会导致电流互感器在清洗或上油漆的过程中水分进入，使得内部线圈受潮；有个别互感器外壳上有裂纹，也会使得内部线圈受潮或受温度影响。
电流互感器误差
电流互感器误差电流互感器是一种用于测量电流的装置，主要由铁心和绕组组成。
然而，在实际的应用中，电流互感器可能存在误差，而误差的大小直接影响着电流测量的准确性和可靠性。
本文将探讨电流互感器的误差来源和影响因素，并介绍一些降低误差的方法。
首先，电流互感器的误差可以分为两类：比例误差和相位误差。
比例误差是指在不同负载下，电流输出与输入之间的比例差异。
相位误差则是指实际输出电流与输入电流之间的相位差。
这些误差是由多个因素引起的。
首先，电流互感器的设计和制造质量是影响误差的重要因素之一。
铁心的形状、材料和工艺都会对电流互感器的性能产生影响。
例如，磁通的分布不均匀、铁心材料的磁导率不稳定以及制造过程中的组装误差都可能导致误差的增加。
其次，负载的影响也是电流互感器误差的一个重要来源。
负载变化会引起电流互感器的输出特性发生变化，从而产生误差。
例如，负载阻抗的变化会导致输出电流的波形和相位发生变化，进而影响测量的准确性。
此外，温度也是一个会影响电流互感器误差的重要因素。
温度变化会导致磁性材料的磁导率发生变化，从而影响铁心的性能。
同时，温度变化也会引起绕组导线的电阻变化，影响互感器的输出电流。
为了降低电流互感器的误差，可以采取以下几种方法。
首先，优化电流互感器的设计和制造工艺，确保铁心的形状均匀且材料质量可靠，能够提供稳定的磁导率。
其次，通过合理选择负载和负载电阻，使其对电流互感器的输出产生的影响最小化。
此外，通过使用温度补偿元件，如热敏电阻，可以校正温度对电流互感器的影响。
最后，通过定期的校准和维护，可以及时发现和修正电流互感器的误差。
校准应该使用一台已知准确度的校准设备进行，以确保测量结果的准确性。
综上所述，电流互感器误差的大小直接影响着电流测量的准确性和可靠性。
误差的来源包括设计和制造质量、负载的变化以及温度的影响。
为了降低误差，可以优化设计和制造工艺、选择合适的负载、使用温度补偿元件，并定期进行校准和维护。
电流互感器误差的论述1
电流互感器误差的论述摘要对电流互感器的原理、结构进行阐述，提出了现常用的电流互感器的误差补偿方法，在实际工作中效果很好。
关键词电流互感器误差电流补偿等值电路前言在测量大电流时，通常需要采用电流互感器将大电流变成小电流以供仪表测量。
电流互感器通常起到信号传变、扩大量限以及安全隔离的作用。
除此之外，还在许多保护和控制系统中应用。
1、电流互感器工作原理1-1概述电流互感器是一种专门用作变换电流的特种变压器。
它的一次绕组串联在高电压系统的一次回路内，二次绕组则与二次设备中的测量仪表、继电器的电流线圈相串联。
正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。
电流互感器工作原理与电压互感器的工作原理相似，都是根据电磁感应定律，但是电流互感器的二次负荷很小，接近于短路状态，这是它与电压互感器的主要区别。
电流互感器的工作原理如图1-1图1-1电流互感器原理图1-一次绕组2-铁心3-二次绕组4-负荷1-2、电流互感器工作原理从图1看出，当电流互感器一次绕组流过电流I1时，则建立一次磁通势I1N1。
一次磁通势分为两部分，其中很小一部分用来励磁，称为励磁磁通势I0N1；另外一大部分用来平衡二次绕组电流I2所建立的二次磁通势I2N2。
用来平衡二次磁通势这一部分的一次磁通势的大小与二次磁通势相等但方向相反。
由此可见，电流互感器磁通势平衡方程式为：I1N1= I0N1+（- I2N2）= I0N1- I2N2或者写成I1N1+ I2N2= I0N1 （1-1）式中：I1 －一次电流；N1－一次绕组匝数；I2 －二次电流；N2－二次绕组匝数；I0 －励磁电流；或者，I1+ I'2= I0 （1-2）式中I'2为折算到一次侧后的二次电流。
从图1-1还可看出，一次绕组和二次绕组都有漏磁通，分别为Фs1和Фs2，由漏磁通感应的电势实际上就是绕组本身的电抗压降，再考虑绕组电阻压降，就可以写出电流互感器二次电动势平衡方程式：E2=U2+I2（R2+jX2）而U2= I2Z b所以E2=I2[(R2+ R b) +j（X2+ X b）]折算到一次侧后可有E'2=I'2[(R'2+ R'b) +j（X'2+ X'b）]= I'2（Z'2+Z'b）= U'2+ I'2Z'2 （1-3）式中：R'2 －二次绕组电阻；X'2 －二次绕组漏抗；R b －负荷电阻；X b －负荷电抗；Z'2 －二次绕组阻抗；Z'b －负荷阻抗；同理有电流互感器的一次电势平衡方程式U1=-E1+ I1Z1=-E1+I1（R1+jX1）（1-4）式中：U1－一次绕组端电压；E1－主磁通在一次绕组中感应出的电动势；R1－一次绕组电阻；X1－一次绕组漏电抗；Z1－一次绕组阻抗；根据式（1-3）和（1-4），可得电流互感器的简化等值电路图1-2图1-2因为电流互感器一次绕组所流过的电流决定于系统线路对电流的要求，而与一次绕组的阻抗无关，此外，二次负荷变化只是引起一次绕组两端电压的改变，因此在讨论电流互感器工作状态时只需注意一次、二次电流的关系，而不需注意一次绕组两端电压的变化。
0.2s级电流互感器误差计算
电流互感器是一种用于测量电流的电气设备，通常用于电力系统中。
其主要作用是将高电流变换成便于测量的小电流，以保护和控制电力系统的正常运行。
由于电流互感器在实际使用中会受到各种因素的影响，因此对其误差进行精确的计算是非常重要的。
1. 误差来源电流互感器在使用过程中可能会受到许多因素的影响，这些因素都可能导致其测量结果出现误差。
主要的误差来源包括：（1）温度误差：电流互感器工作时，温度的变化会引起其材料特性的变化，从而影响测量结果。
（2）内部磁化误差：电流互感器内部的铁芯材料可能会因为长时间的磁化而导致测量结果的偏差。
（3）外部电磁干扰：周围环境中的电磁场可能会对电流互感器产生干扰，影响其测量精度。
（4）外部负载影响：外部负载的变化可能会导致电流互感器的输出信号发生变化，从而影响测量结果。
2. 误差计算方法针对以上误差来源，我们可以采用以下方法对电流互感器的误差进行计算：（1）温度误差的计算：首先需要了解电流互感器在不同温度下的特性变化情况，可以通过实验或者模拟计算的方式得到温度误差的数值。
（2）内部磁化误差的计算：通过对电流互感器内部材料的磁化特性进行研究，可以得到其磁化误差的数值。
（3）外部电磁干扰的计算：需要对周围环境中的电磁场进行监测和分析，以确定外部电磁干扰对电流互感器的影响程度。
（4）外部负载影响的计算：可以通过改变外部负载条件，观察电流互感器输出信号的变化情况，进而得到外部负载影响的数值。
3. 误差补偿方法在对电流互感器的误差进行计算之后，我们还可以采用一些误差补偿的方法来提高其测量精度，包括：（1）温度补偿：可以在电流互感器设计中加入温度补偿电路，通过实时监测温度变化，自动调整输出信号，以提高测量精度。
（2）磁化补偿：可以通过在电流互感器中加入磁化补偿装置，实时监测磁化情况并进行补偿，以减小磁化误差。
（3）屏蔽设计：可以在电流互感器的外部结构中加入屏蔽设计，减小外部电磁干扰的影响，提高测量精度。
电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器现场试验中误差大幅度偏差问题的研究【摘要】本研究旨在探讨电流互感器现场试验中误差大幅度偏差问题。
在将介绍研究背景和研究意义。
在将对现有研究进行综述，设计试验方案，分析误差原因，并探讨影响因素。
实验结果将被讨论并引出总结问题，提出改进建议，展望未来研究方向。
通过本研究，将为电流互感器试验误差问题的解决提供重要参考，有助于提高电流互感器的准确性和稳定性。
【关键词】电流互感器、现场试验、误差、偏差、研究背景、研究意义、现有研究综述、试验方案设计、影响因素、实验结果、问题总结、改进建议、未来展望1. 引言1.1 研究背景电流互感器是一种重要的电力传感器，广泛应用于电能计量、电力负荷监测和电力系统保护等领域。
在实际使用中，我们发现电流互感器在现场试验时可能存在误差大幅度偏差的问题。
这不仅会影响电能计量的准确性，还可能对系统的稳定运行产生影响。
研究电流互感器现场试验中误差大幅度偏差问题的原因，对于提高电能计量的准确性和系统的稳定性具有重要意义。
本文将对电流互感器现场试验中误差大幅度偏差问题展开研究，以期为相关领域的研究和应用提供有益的参考。
1.2 研究意义电流互感器在电力系统中起着至关重要的作用，它可以实现电流信号的变换和测量，为系统的监测与控制提供准确的数据支持。
在实际的现场试验中，电流互感器所产生的误差往往会引起大幅度偏差，严重影响电力系统的安全运行和数据准确性，因此对电流互感器误差问题进行研究具有重要的现实意义。
通过深入分析电流互感器误差问题，可以帮助我们更好地了解其工作原理及性能表现，有利于提高电流互感器的精度和稳定性，从而确保电力系统运行的安全稳定性。
通过研究电流互感器误差产生的原因和影响因素，可以为电力系统的故障诊断和故障检测提供有力支持，提高系统的故障检测能力和快速响应能力。
通过建立有效的误差分析和校正方法，可以提高电流互感器的测量精度和可靠性，为电力系统的智能化和自动化发展提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器误差受哪些因素影响
一、当一次电流减小时，磁通密度按比例相应减少，但在低磁通密度时，励磁安匝的减少比磁通密度减少要慢，因此比差和角差的绝对值就相对增大。
二、电流频率的变动对误差的影响比较复杂，一般系统频率变化甚小，其影响可忽略不计。
假使频率变化过大，例如额定频率为50Hz 的电流互感器用于60Hz的系统中，就应当考虑频率的影响，因为频率变动不但影响铁芯损耗、磁通密度和线圈漏抗的大小，也同时影响了二次侧负载电抗值的大小。
三、二次负载的功率因数增大，也就是Rfh增大，Xfh减小，角差将增大而比差将减少。
对于饱和倍数而言，互感器厂家说明书注明的饱和倍数是指功率因数为0.8时的饱和倍数，此值相当于的饱和倍数的“极小值”，因此功率因数无论增大或减小，饱和倍数都增大。
四、电流互感器误差具有以下特征：当一次电流在规定的范围内变化时，二次电流按比例变化，当二次负载阻抗在规定范围内变化时，不影响二次电流的大小。
所以当二次负载在额定范围内减少时，磁通密度也减少，由于二次电流不变，励磁电流减小，误差也将减小。
电流互感器的出厂说明书一般会标明额定二次负载阻抗值，在运行中其误差应按给定接线方式下的最大二次负载阻抗值来校核。
