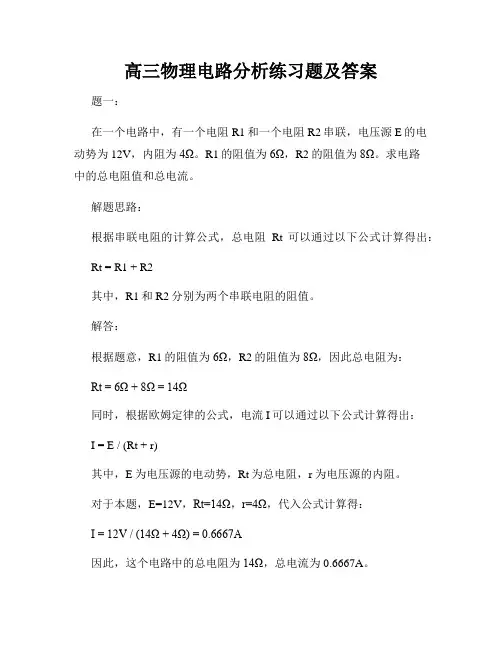

高三物理电路分析练习题及答案

高三物理电路分析练习题及答案题一:在一个电路中,有一个电阻R1和一个电阻R2串联,电压源E的电动势为12V,内阻为4Ω。
R1的阻值为6Ω,R2的阻值为8Ω。
求电路中的总电阻值和总电流。
解题思路:根据串联电阻的计算公式,总电阻Rt可以通过以下公式计算得出:Rt = R1 + R2其中,R1和R2分别为两个串联电阻的阻值。
解答:根据题意,R1的阻值为6Ω,R2的阻值为8Ω,因此总电阻为:Rt = 6Ω + 8Ω = 14Ω同时,根据欧姆定律的公式,电流I可以通过以下公式计算得出:I = E / (Rt + r)其中,E为电压源的电动势,Rt为总电阻,r为电压源的内阻。
对于本题,E=12V,Rt=14Ω,r=4Ω,代入公式计算得:I = 12V / (14Ω + 4Ω) = 0.6667A因此,这个电路中的总电阻为14Ω,总电流为0.6667A。
题二:在一个并联电路中,有一个电阻R3和电阻R4并联,电流源I的电流为2A。
R3的阻值为3Ω,R4的阻值为5Ω。
求电路中的总电阻值和总电流。
解题思路:根据并联电阻的计算公式,总电阻Rp可以通过以下公式计算得出:1 / Rp = 1 / R3 + 1 / R4其中,R3和R4分别为两个并联电阻的阻值。
解答:根据题意,R3的阻值为3Ω,R4的阻值为5Ω,因此总电阻为:1 / Rp = 1 / 3Ω + 1 / 5Ω计算得:1 / Rp = 8 / 15Ω通过移项和倒数运算,可以得到总电阻Rp:Rp = 15Ω / 8 ≈ 1.875Ω同时,根据电流的分配规律,电路中的总电流It可以通过以下公式计算得出:It = I * (R3 / (R3 + R4))其中,I为电流源的电流,R3和R4分别为两个并联电阻的阻值。
对于本题,I=2A,R3=3Ω,R4=5Ω,代入公式计算得:It = 2A * (3Ω / (3Ω + 5Ω)) = 2A * (3Ω / 8Ω) = 0.75A因此,这个电路中的总电阻为1.875Ω,总电流为0.75A。
高中物理电路分析专题练习题1

高中物理电路分析专题练习题1-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高中总复习物理电路分析专题练习一、选择题1.在研究微型电动机的性能时,应用如图所示的实验电路。
当调节调动变阻器R并控制电动机停止转动时,电流表和电压表的示数分别为0.50 A和2.0 V。
重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A和24.0 V。
则这台电动机正常运转时输出功率为()A.32 WB.44 WC.47 WD.48 W2.在如图所示的电路中,开关S闭合后,由于电阻发生短路或断路故障,电压表和电流表的读数都增大,则肯定出现了下列哪种故障()A.R1短路B.R2短路C.R3短路D.R1断路3.在图中所示的电路中,电源电动势为E,内电阻为r,闭合开关S,待电流达到稳定后,电流表示数为I,电压表示数为U,电容器C所带电荷量为Q,将滑动变阻器的滑动触头P 从图示位置向a端移动一些,待电流达到稳定后,则与P移动前相比()A.U变小B.I变小C.Q增大D.Q不变4.如图所示电路,电源内阻为r,其电动势小于电容器C的额定电压,先闭合开关S,待电路稳定后,再断开S,则当电路再次达到稳定,下列说法正确的是()A.电阻R1两端电压增大B.电容器C两端电压减小C.电源两端电压增大D.电容器C上所带电荷量增加5.如图所示,理想变压器的初级线圈接交流电源,次级线圈接阻值为R的负载电阻。
若与初级线圈连接的电压表V1的示数为U1,与次级线圈连接的电压表V2的示数为U2,且U2<U1,则以下判断中正确的是()A.该变压器输入电流与输出电流之比这U1∶U2B.该变压器输入功率与输出功率之比为U2∶U1C.通过负载电阻R的电流I2=RU2D.通过初级线圈的电流I1=RUU1226.矩形金属线圈共10匝,绕垂直磁场方向的转轴在匀强磁场中匀速转动,线圈中产生的交流电动势e随时间t变化的情况如图所示。
物理电路高中试题

物理电路高中试题一、选择题1. 电阻R1和R2串联在电路中,已知R1=10Ω,R2=20Ω,电路的总电阻为:A. 15ΩB. 25ΩC. 30ΩD. 40Ω2. 一个电容器的电容为4μF,当其两端电压从0增加到6V时,电容器储存的电荷量为:A. 12μCB. 16μCC. 24μCD. 30μC3. 一个理想变压器的原边匝数为100匝,副边匝数为400匝。
当原边电压为220V时,副边电压为:A. 880VB. 1760VC. 440VD. 880mV4. 一个电路中,电源电动势为12V,内阻为0.5Ω,外电路电阻为5Ω。
电路的输出功率为:A. 14.4WB. 12WC. 10WD. 8W5. 一个电路中,电流I=10A,电阻R=2Ω,根据欧姆定律,该电路两端的电压为:A. 18VB. 20VC. 12VD. 15V二、计算题1. 已知一个电路中,电源电动势E=15V,内阻r=0.2Ω。
外电路总电阻为R=10Ω。
求:- 外电路电流I。
- 电源输出功率P。
- 电源内部消耗功率Pr。
2. 一个串联电路中包含三个电阻,R1=4Ω,R2=6Ω,R3=12Ω。
电源电压为24V。
求:- 电路的总电阻。
- 电路中的总电流。
- 每个电阻上的电压降。
三、实验题1. 请设计一个实验,测量一个未知电阻的阻值。
你需要说明实验的步骤、所需设备、以及如何通过实验数据计算电阻值。
2. 设计一个电路,使得一个电容器在给定的时间内充满电。
你需要确定电路的参数,并解释如何计算充电时间。
四、简答题1. 解释什么是基尔霍夫电压定律,并给出一个应用此定律解决电路问题的例子。
2. 描述电容器在交流电路中的行为,并解释为什么电容器对高频信号的阻抗较低。
五、综合题1. 一个电路由一个电源、一个开关、一个电阻和一个电容器组成。
电源电动势为9V,内阻为1Ω,电阻为8Ω,电容器的电容为100μF。
当开关闭合后,求:- 初始时刻(t=0)电路中的电流。
高三物理电路分析练习题

高三物理电路分析练习题1. 电流与电压关系a) 电流与电压之间的关系是什么?请用公式表示。
根据欧姆定律,电流与电压之间的关系可以用以下公式表示:I = V/R其中,I表示电流,V表示电压,R表示电阻。
b) 如果一个电路中的电压为12V,电阻为4Ω,那么电流是多少?根据公式I = V/R,将数值代入,可以得到:I = 12V / 4Ω = 3A所以,电流为3安培。
2. 并联与串联电路a) 什么是并联电路?它们的特点是什么?并联电路指的是多个电器或电阻以并行的方式连接在一起。
在并联电路中,每个电器或电阻都有相同的电压,但电流会根据电器或电阻的不同而分流。
特点是电压相同,电流分流。
b) 什么是串联电路?它们的特点是什么?串联电路指的是多个电器或电阻以串联的方式连接在一起。
在串联电路中,电流是相同的,但是电压会根据电器或电阻的不同而分配。
特点是电流相同,电压分配。
3. 电阻的计算a) 如果一个电路中有两个电阻,阻值分别为6Ω和4Ω,并且串联连接起来,那么总电阻是多少?在串联电路中,总电阻等于各个电阻的阻值之和。
所以,总电阻为6Ω + 4Ω = 10Ω。
b) 如果一个电路中有两个电阻,阻值分别为8Ω和12Ω,并且并联连接起来,那么总电阻是多少?在并联电路中,总电阻可以通过以下公式计算:1/R = 1/R1 + 1/R2将数值代入,得到:1/R = 1/8Ω + 1/12Ω = (3+2)/24Ω = 5/24Ω所以,总电阻为24Ω/5 = 4.8Ω。
4. 电功率的计算a) 什么是电功率?请用公式表示。
电功率是电流通过电器或电阻时所产生的能量转化速率。
电功率可以用以下公式表示:P = VI其中,P表示电功率,V表示电压,I表示电流。
b) 如果一个电器的电压为120V,电流为2A,那么它的电功率是多少?根据公式P = VI,将数值代入,可以得到:P = 120V * 2A = 240W所以,电器的电功率为240瓦特。
高考物理专题练习电路故障分析(含解析)

高考物理专题练习-电路故障分析〔含解析〕一、单项选择题1.如图把三只灯泡串联后接到1.5V的干电池两端,但发现三个灯泡都不亮,用电压表测得U AC=0、U BD=1.5V,由此可知〔〕A.L1灯丝烧断B.L2灯丝一定不断C.L3灯丝被烧断D.三灯灯丝均断2.如下图的电路中,A、B两灯原来正常发光,突然B灯比原来亮了,这是因为电路中某一处发生断路故障造成的,那么发生这种故障可能是〔电源内阻不计〕〔〕A.R1断路B.R2断路C.R3断路D.灯A断路3.如下图,电源电动势为6V,闭合电键S后小灯泡L不亮,用电压表测得各局部的电压情况是:U ab=U cd=U de=0,U ae=U bc=6V.假设电路中只有一处发生断路,那么断开的局部是〔〕A.电阻R1B.变阻器RC.灯泡LD.电键S4.小明家的保险丝突然熔断,以下原因不可能的是〔〕A.家用电器的总功率过大B.导线绝缘皮损坏,火线、零线直接接触,造成短路C.灯座里的电线发生短路D.火线断路5.在电学实验中,遇到断路时,常用电压表来检测.某同学连接了如下图的电路,闭合开关S后,发现灯不亮,为检查电路故障,他用电压表进展测量,结果是U ae=3W,U ab=0,U bd=0,U cb=3V,那么此电路的故障可能是〔〕A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路6.如下图的电路中,电源电动势为6V,当开关S接通后,灯泡L1和L2都不亮.用电压表测得各局部电压是U ab=6V,U ad=0,U cd=6V,由此可断定〔〕A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路7.如下图,两只白炽灯泡L1和L2与电源、电键组成的电路中,当电键闭合后,发现电压表V1、V2的示数一样,且电流表A的示数为零,那么可能发生的故障是〔〕A.L1断路B.L2断路C.L1短路D.L2短路8.如下图的电路中,闭合电键k后,灯a和b都正常发光,后来由于某种故障使灯b突然变亮,电压表读数增加,由此推断这故障可能是〔〕A.a灯灯丝烧断B.电阻R2短路C.电阻R2断路D.电容被击穿短路9.某居民家中的电路如下图,开场时各局部工作正常,将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光,拔出电饭煲的插头,把试电笔分别插入插座的左、右插孔,氖管均能发光,那么〔〕A.仅电热壶所在的C,D两点间发生了断路故障B.仅电热壶所在的C,D两点间发生了短路故障C.仅导线AB连续路D.因为插座用导线接地,所以发生了上述故障10.如下图,因线路故障,按通K时,灯L1和L2均不亮,用电压表测得U ab=0,U bc=0,U cd=4V.由此可知出现故障处为〔〕A.灯L1短路B.灯L2断路C.变阻器断路D.不能确定11.如下图,电路中白炽灯A、B不亮,但电路中只有一处断开,今用电压表测得:U ab=0,U ac=0V,U bd=6V,那么可知〔〕A.B灯断路B.A灯断路C.R断路D.电源断路二、多项选择题12.某学生在研究串联电路电压特点的实验时,接成如下图的电路,接通S后,他将大内阻的电压表并联在A,C两点间,电压表读数为U,当并联在A,B两点间时,电压表读数也为U,当并联在B,C两点间时,电压表的读数为零,那么出现此种情况的原因可能是〔R1,R2的阻值相差不大〕〔〕A.AB段断路B.BC段短路C.AB段短路D.BC段断路13.某学生在研究串联电路电压特点时,接成如下图电路,接通K后,他将高内阻的电压表并联在A、C两点间时,电压表读数为U;当并联在A、B两点间时,电压表读数也为U;当并联在B、C两点间时,电压表读数为零,那么出现此种情况的原因可能是〔〕〔R1、R2阻值相差不大〕A.AB段断路B.BC段断路C.AB段短路D.BC段短路14.在如下图的电路中,由于某一电阻发生短路或断路,使A灯变暗,B灯变亮,那么故障可能是〔〕A.R1短路B.R2断路C.R3断路D.R4短路15.如下图电路,当闭合后两灯均不亮,两灯泡、电源、电键及电键到电源负极间的导线都完好,其余三条导线中有一条发生断路。
【单元练】高中物理必修3第十一章【电路及应用】经典练习(1)

一、选择题1.一根粗细均匀的金属丝,当其两端所加电压为U 时,通过其中的电流为I 。
现将金属丝均匀地拉长为原长的3倍,在其两端电压为3U 的情况下,通过的电流为( ) A .I B .3IC .13ID .19I C 解析:C根据电阻定律可知,金属丝的电阻L R Sρ= 根据欧姆定律可知,通过其中的电流为U I R=现将金属丝均匀地拉长为原长的3倍时,金属丝的横截面积为原来的13,根据电阻定律可知,将金属丝均匀地拉长为原长的3倍后,电阻为39913L LR R S S ρρ'==⋅= 根据欧姆定律得,在其两端电压为3U 的情况下,通过的电流为311933U U U I I R R R ''===⋅=' 故C 正确,ABD 错误。
故选C 。
2.有一横截面积为S 的铜导线,流经其中的电流强度为I ,设每单位长度的导线中有n 个自由电子,电子的电量为e ,此时电子的定向移动速度为v ,在t 时间内,通过导线的横截面积的自由电子数目可表示为( ) A .nvst B .I t e∆ C .nv tD .I tse∆ B 解析:BACD .在t 时间内,以速度v 移动的电子在铜导线中移动的长度为vt ,由于每单位长度的导线中有n 个自由电子,所以在t 时间内,流经导线横截面积的电子数目表示为N =nvtACD 错误;B .由于流经导线的电流为I ,则在t 时间内流经导线的电荷量为q =It ,而自由电子的电荷量为e ,则在t 时间内,流经导线横截面积的自由电子数目可表示为It N e=B 正确。
故选B 。
3.已知一只表头的量程为0~100mA ,内阻g 100ΩR =。
现将表头改装成电流、电压两用的电表,如图所示,已知12100Ω,1k ΩR R ==,则下列正确的说法是( )A .用oa 两端时是电压表,量程为110VB .用ob 两端时是电压表,量程为110VC .用oa 两端时是电流表,量程为200mAD .用ob 两端时是电流表,量程为200mA C 解析:C由电路图可知,用Oa 两端时,表头G 与1R 并联,是电流表,量程3g g 33g 11001010010010A A 20010A 200mA 100I R I I R ---⨯⨯=+=⨯+=⨯=由电路图可知,用Ob 两端时,表头G 与2R 串联,是电压表,量程g 12g 1100100()0.2(1000)V 210V 100100R R U I R R R ⨯=+=⨯+=++ 故ABD 错误,C 正确。
高中物理部分电路欧姆定律的技巧及练习题及练习题(含答案)及解析

高中物理部分电路欧姆定律的技巧及练习题及练习题(含答案)及解析一、高考物理精讲专题部分电路欧姆定律1.如图中所示B 为电源,电动势E=27V ,内阻不计。
固定电阻R 1=500Ω,R 2为光敏电阻。
C 为平行板电容器,虚线到两极板距离相等,极板长l 1=8.0×10-2m ,两极板的间距d =1.0×10-2m 。
S 为屏,与极板垂直,到极板的距离l 2=0.16m 。
P 为一圆盘,由形状相同、透光率不同的三个扇形a 、b 和c 构成,它可绕AA /轴转动。
当细光束通过扇形a 、b 、c 照射光敏电阻R 2时,R 2的阻值分别为1000Ω、2000Ω、4500Ω。
有一细电子束沿图中虚线以速度v 0=8.0×106m/s 连续不断地射入C 。
已知电子电量e =1.6×10-19C ,电子质量m =9×10-31kg 。
忽略细光束的宽度、电容器的充电放电时间及电子所受的重力。
假设照在R 2上的光强发生变化时R 2阻值立即有相应的改变。
(1)设圆盘不转动,细光束通过b 照射到R 2上,求平行板电容器两端电压U 1(计算结果保留二位有效数字)。
(2)设圆盘不转动,细光束通过b 照射到R 2上,求电子到达屏S 上时,它离O 点的距离y 。
(计算结果保留二位有效数字)。
(3)转盘按图中箭头方向匀速转动,每3秒转一圈。
取光束照在a 、b 分界处时t =0,试在图中给出的坐标纸上,画出电子到达屏S 上时,它离O 点的距离y 随时间t 的变化图线(0~6s 间)。
要求在y 轴上标出图线最高点与最低点的值。
(不要求写出计算过程,只按画出的图线就给分)【答案】(1) 5.4V (2) 22410m .-⨯ (3)【解析】 【分析】由题意可知综合考查闭合电路欧姆定律、牛顿第二定律和类平抛运动,根据欧姆定律、类平抛运动及运动学公式计算可得。
【详解】解:(1) 设电容器C 两极板间的电压为U 1,U 1=112R R R +E =27500V=5.4V 500+2000⨯ (2) 设电场强度大小为E ′E ′=1U d, 电子在极板间穿行时加速度大小为a ,穿过C 的时间为t ,偏转的距离为y o . 根据牛顿第二定律得:a==eE eU m md'电子做类平抛运动,则有:l 1=v 0t , y o =12at 2, 联立得:y o =202eE mv (112R R R +) 21l d, 当光束穿过b 时,R 2=2000Ω,代入数据解得:y o =4.8×10-3m由此可见,y 1<12d , 电子通过电容器C ,做匀速直线运动,打在荧光屏上O 上方y 处.根据三角形相似关系可得1o12y 22l l yl =+ 代入数值可得:y =22410m .-⨯(3) 当光束穿过a 时,R 2=1000Ω,代入数据解得y =8×10-3m由此可见,y >d ,电子不能通过电容器C 。
高中物理电路及故障分析习题集答案

电路及电路故障分析练习1.下面四个电路图中,开关闭合后,三个电阻并联的是()A B C D2. 如图,若只需L1发光,连接;若要求L1和L2串联发光,连接;若要求L1和L2并联发光,连接.第2题3.S1合,S2、S3都开联; S1、S2、S3都闭合联第3题第4题4.如图所示的电路中,开关S闭合后,小灯泡L1、L2正常发光,请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5.如图,电源电压不变,闭合开关S后,灯L1、L2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是()A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图,当开关S闭合,两只灯泡均发光,两电表均有示数.一段时间后,发现电压表示数为零,电流表示数增大,经检查除小灯泡外其余器材连接良好,造成这种情况的原因可能是()A.灯L1断路 B.灯L2短路C.灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况,小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同(额定电压都是1.5V)、电源电压恒为3V,实验时,当开关闭合后,两灯发光,一段时间后,两灯泡突然熄灭,但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.(写出两种,并在每种原因中说明两灯的具体情况)原因一:原因二:第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时,发现灯L1不亮、灯L2亮,电流表和电压表均有读数.则出现此故障的原因可能是()A.灯L2断路 B.灯L2短路C.灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮,他用测电笔测试,如图,A、B、C三点都能使氖管发光,只有D点氖管不发光,则可判断出故障是()A.火线和零线短路B.灯泡断路C.灯泡短路D.导线CD某处断开第10题10. 小明想在家里安装一盏照明灯,如图是他设计的电路,请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕,闭合开关,电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则电路的故障是.11. 如图,电路中除了有一根导线是断的,其余器材均完好,灯L1电阻为10Ω,灯L2电阻为5Ω,电源由两节新的蓄电池组成(4V),为查出断的导线,小刚采用下列方法:将电表的正接线柱与电源的正极a相连,再将电表的负接线柱分别与L1的b接线柱和L2的c 接线柱相连.(1)操作前,小刚选用电表应是下列哪个?甲.量程为3V的电压表乙.量程为15V的电压表丙.量程为0.6A的电流表(2)当电表接a、b两点时,如果电表有示数,则导线一定是断的;如果电表没有示数,则说明导线可能是断的.当电表接a、c两点时,如果电表有示数,则导线未断,此时电表的示数为.12.如图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法,在保险丝处接入一个“220V 40W”的灯泡.当只闭合S、S1时L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光,由此可以确定()A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1.D 2.CD BC CD、AB 3.R1和R2串R1和R3并4.甲是电流表,乙是电压表5.D 6.B 7.原因一:L1开路,L2完好原因二:L2短路,L I烧坏8.D 9.D 10.下面是灯泡,上面是开关a左侧零线断路11.(1)乙(2)①②、③③ 4V 12.C。
高考物理 模拟题精选训练电路专题 动态电路分析含解析

专题01 动态电路分析1.(2017黑龙江大庆一模)如图所示的电路中,电源有不可忽略的内阻,R1、R2、R3为三个可变电阻,电容器C1、C2所带电荷量分别为Q1和Q2,下列判断正确的是()A.仅将R1增大,Q1和Q2都将增大B.仅将R2增大,Q1和Q2都将增大C.仅将R3增大,Q1和Q2都将不变D.突然断开开关S,Q1和Q2都将不变【参考答案】BC2.(2016洛阳联考)如图所示电路中,电源的电动势为E,内电阻为r.当变阻器R的滑片P 向上移动时,电压表V的示数U和电流表A的示数I变化的情况是A.U变大,I变大B.U变小,I变小C.U变大,I变小D.U变小,I变大【参考答案】 C【名师解析】当变阻器R的滑片P向上移动时,电流表A的示数I一定减小。
外电路总电阻增大,电源输出电流减小,电压表V的示数U一定增大,选项C正确。
3.(2014高考上海物理第18题)如图,电路中定值电阻阻值R大于电源内阻阻值r。
将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3,理想电流表A示数变化量的绝对值为△I,则A.A的示数增大B.V2的示数增大C.△V3与△I的比值大于rD.△V1大于△V2【参考答案】ACD【名师解析】滑动变阻器滑片向下滑动,外电路总电阻减小,电流表A 中电流增大,A 的示数增大,V 1中的电流增大,V 1的示数增大,V 3的示数减小。
由于电源输出电流增大,路端电压减小,所以V 2的示数减小,选项A 正确B 错误。
由于理想电压表V 1、V 3示数之和等于电压表V 2的示数.,△V 1大于△V 2,选项D 正确。
由V 1+V 3=E-Ir ,△V 1-△V 3=-△Ir,,3V I ∆∆=r+1VI∆∆,△V 3与△I 的比值大于r ,选项C 正确。
4。
(2013高考江苏物理第4题) (问6)在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图所示。
2021-2022学年上学期高中物理沪教版(2019)高二同步经典题精练之电路的动态分析专题

2021-2022学年上学期高中物理沪教版(2019)高二同步经典题精练之电路的动态分析专题一.选择题(共10小题)1.(2011•北京)如图所示电路,电源内阻不可忽略.开关S闭合后,在变阻器R0的滑动端向下滑动的过程中()A.电压表与电流表的示数都减小B.电压表与电流表的示数都增大C.电压表的示数增大,电流表的示数减小D.电压表的示数减小,电流表的示数增大2.(2001•上海)如图所示的电路中,闭合开关,灯L1、L2正常发光。
由于电路出现故障,突然发现L1变亮,L2变暗,电流表的读数变小,根据分析,发生的故障可能是()A.R1断路B.R2断路C.R3短路D.R4短路3.(2019•天津模拟)在如图所示电路中,闭合电键S,当滑动变阻器的滑动触头P向下滑动时,四个理想电表的示数都发生变化,电表的示数分别用I、U1、U2和U3表示,电表示数变化量的大小分别用△I、△U1、△U2和△U3表示,下列比值错误的是()A.不变,不变B.变大,变大C.变大,不变D.变大,不变4.(2021春•咸阳期末)用图示的电路可以测量电阻的阻值。
图中R x是待测电阻,R0是定值电阻,G是灵敏度很高的电流表,MN是一段均匀的电阻丝。
闭合开关,改变滑动头P 的位置,当通过电流表G的电流为零时,测得MP=l1,PN=l2,则R x的阻值为()A.R0B.R0C.R0D.R05.(2015•诏安县校级模拟)如图电路中,当合上开关S后,两个标有“3V、1W”的灯泡均不发光,用电压表测得U ac=U bd=6V,如果各段导线及接线处均无问题,这说明()A.开关S未接通B.灯泡L1的灯丝断了C.灯泡L2的灯丝断了D.滑动变阻器R电阻丝断了6.(2017•浙江模拟)如图所示的电路中,电源、电压表、电流表都是理想的,当滑动变阻器的触头由a端向b端滑动时,下列说法正确的是()A.电压表增大,电流表读数增大B.电压表增大,电流表读数减小C.电压表读数不变,电流表读数增大D.电压表读数不变,电流表读数增减小7.(2020秋•会宁县期末)在如图所示的电路中,当滑动变阻器的滑动片向下移动时,关于电灯L的亮度及电容器C所带电荷量Q的变化判断正确的是()A.L变暗,Q增大B.L变暗,Q减小C.L变亮,Q增大D.L变亮,Q减小8.(2020秋•工农区校级期末)电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路,当滑动变阻器的滑片由中点滑向a端时,下列说法正确的是()A.电压表的示数变大B.电流表的示数变小C.电源的输出功率一定增大D.R1的功率变小9.(2021•浙江模拟)如图所示,电路中R为滑动变阻器,R1,R2是定值电阻,理想电压表V的读数为U,理想电流表A的读数为I1,电源内阻不能忽略,则下列说法正确的是()A.开关S断开时,滑动变阻器的滑片P向左滑动,减小,不变B.开关S断开时,滑动变阻器的滑片P向右滑动,增大,增大C.滑动变阻器的滑片P不动,开关S闭合时,U减小,I1增大D.滑动变阻器的滑片P不动,开关S闭合时,U增大,I1增大10.(2016•青浦区一模)酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测,它利用的是一种二氧化锡半导体型酒精气体传感器.酒精气体传感器的电阻随酒精气体浓度的变化而变化,在如图所示的电路中,不同的酒精气体浓度对应着传感器的不同电阻,这样,显示仪表的指针就与酒精气体浓度有了对应关系.如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比,那么,电压表示数U与酒精气体浓度c之间的对应关系正确的是()A.U越大,表示c越小,c与U成反比B.U越大,表示c越小,但c与U不成反比C.U越大,表示c越大,c与U成正比D.U越大,表示c越大,但c与U不成正比二.多选题(共3小题)11.(2018•海南)如图,三个电阻R1、R2、R3的阻值均为R,电源的内阻r<R,c为滑动变阻器的中点。
高中物理电路分析最值专题训练

高中物理电路分析最值专题训练1. 引言电路分析是高中物理研究中重要的内容之一,它涉及到电流、电压、电阻等基本概念的掌握和运用。
在电路分析中,最值问题是一类常见的题型,它要求我们找出电路中某个元素的最大值或最小值。
本文将介绍高中物理电路分析中的最值问题,并提供一些专题训练来帮助学生巩固相关知识。
2. 最值问题的解决方法在解决电路分析中的最值问题时,我们可以采用以下简单策略:- 通过观察电路图,分析元件的连接方式和特点;- 利用基本公式和电路定律,建立有关电流、电压和电阻等的方程;- 对方程进行求导、代入数值或利用一些方法进行简化,从而确定最值。
3. 最值问题的专题训练下面是一些高中物理电路分析最值问题的专题训练,供学生进行练和复:1. 电路中有若干个电阻,如何确定其中某个电阻消耗的功率最大?2. 在由电池和电阻组成的电路中,如何确定电阻上的电压最小?3. 电路中有若干个电和电阻,如何确定某个电充电或放电的时间最短?4. 在由电源、电感和电阻组成的电路中,如何确定电感上的电压达到最大?5. 电路中有若干个电阻和电感,如何确定某个电感储存的能量最大?通过反复练和思考这些专题训练,学生将更好地掌握电路分析中的最值问题,并在解题过程中培养逻辑思维和分析能力。
4. 结论高中物理电路分析最值问题是一个需要理解电路基本概念和运用定律的重要内容。
通过合理的分析和求解方法,学生可以迅速解决这类问题。
通过进行专题训练,学生可以巩固知识,提高分析和解决问题的能力。
希望本文的介绍和专题训练能对学生的学习有所帮助。
高考物理二轮复习专题05:电路分析

2019年高中物理高考二轮复习专题05:电路分析一、单选题(共4题)1.某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系上,如图中的a、b、c所示,根据图线可知()A. 反映P r变化的图线是bB. 电源电动势为8VC. 电源内阻为1ΩD. 当电流为0.5A时,外电路的电阻为6Ω2.如图所示,在竖直放置的平行板电容器的金属板内侧表面系一绝缘细线,细线下端系一带电小球,带电小球静止时绝缘细线与金属板的夹角为θ.电容器接在如图所示的电路中,R1为电阻箱,R2为滑动变阻器,R3为定值电阻.闭合开关S,此时R2的滑片在正中间,电流表和电压表的示数分别为I 和U.已知电源电动势E和内阻r一定,电表均为理想电表.以下说法正确的是()A. 保持R1不变,将R2的滑片向右端滑动,则I读数变小,U读数变大B. 小球带正电,将R2的滑片向左端滑动过程中会有电流流过R2C. 增大R1,则I读数变大,U读数变小D. 减小R1,则U的变化量的绝对值与I的变化量的绝对值的比值不变3.在图甲所示的电路中,电源的电动势为3.0V,内阻不计,灯L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关闭合后,下列说法中正确的是()A. 灯泡L1的电流为灯泡L2的电流2倍B. 灯泡L1的电阻为7.5ΩC. 灯泡L2消耗的电功率为0.75WD. 灯泡L3消耗的电功率为0.30W4.如图,电路中有四个完全相同的灯泡,额定电压均为U.变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1:n2和电源电压U1为()A.1:2 :2UB. 1:2:4UC. 2:1 : 4UD. 2:1 :2U二、多选题(共9题)5.如图所示的U-I图象中,直线I为某一电源路端电压与电流的关系图线,直线Ⅱ为某一电阻R的U-I 图线.用该电源直接与电阻R相连组成闭合电路.由图象可知()A.R的阻值为1.5ΩB. 电源的电动势为3.0V,内阻为1.5ΩC. 电源的输出功率为3WD. 电源R消耗的功率为1.5W6.如图所示,已知电源电动势E=2 V,电源内阻r=0.5 Ω,小灯泡电阻R0=2 Ω,滑动变阻器R最大阻值为10 Ω。
高中物理部分电路欧姆定律解题技巧分析及练习题(含答案)含解析

高中物理部分电路欧姆定律解题技巧分析及练习题(含答案)含解析一、高考物理精讲专题部分电路欧姆定律1.对于同一物理问题,常常可以从宏观与微观两个不同角度进行研究,找出其内在联系,从而更加深刻的理解其物理本质。
一段长为l 、电阻率为ρ、横截面积为S 的细金属直导线,单位体积内有n 个自由电子,电子电荷量为e 、质量为m 。
(1)当该导线通有恒定的电流I 时:①请根据电流的定义,推导出导线中自由电子定向移动的速率v ;②经典物理学认为,金属的电阻源于定向运动的自由电子与金属离子(即金属原子失去电子后的剩余部分)的碰撞,该碰撞过程将对电子的定向移动形成一定的阻碍作用,该作用可等效为施加在电子上的一个沿导线的平均阻力。
若电子受到的平均阻力大小与电子定向移动的速率成正比,比例系数为k 。
请根据以上的描述构建物理模型,推导出比例系数k 的表达式。
(2)将上述导线弯成一个闭合圆线圈,若该不带电的圆线圈绕通过圆心且垂直于线圈平面的轴匀速率转动,线圈中不会有电流通过,若线圈转动的线速度大小发生变化,线圈中会有电流通过,这个现象首先由斯泰瓦和托尔曼在1917年发现,被称为斯泰瓦—托尔曼效应。
这一现象可解释为:当线圈转动的线速度大小均匀变化时,由于惯性,自由电子与线圈中的金属离子间产生定向的相对运动。
取线圈为参照物,金属离子相对静止,由于惯性影响,可认为线圈中的自由电子受到一个大小不变、方向始终沿线圈切线方向的力,该力的作用相当于非静电力的作用。
已知某次此线圈匀加速转动过程中,该切线方向的力的大小恒为F 。
根据上述模型回答下列问题:① 求一个电子沿线圈运动一圈,该切线方向的力F 做功的大小;② 推导该圆线圈中的电流 'I 的表达式。
【答案】(1)①I v neS=;② ne 2ρ;(2)① Fl ;② 'FS I e ρ=。
【解析】【分析】【详解】(1)①一小段时间t ∆内,流过导线横截面的电子个数为: N n Sv t ∆=⋅∆对应的电荷量为:Q Ne n Sv t e ∆=∆=⋅∆⋅根据电流的定义有:Q I neSv t ∆==∆ 解得:I v neS= ②从能量角度考虑,假设金属中的自由电子定向移动的速率不变,则电场力对电子做的正功与阻力对电子做的负功大小相等,即:0Ue kvl -=又因为: neSv l U IR nev l S ρρ⋅=== 联立以上两式得:2k ne ρ=(2)①电子运动一圈,非静电力做功为:2W F r Fl π=⋅=非②对于圆线圈这个闭合回路,电动势为:W Fl E e e==非 根据闭合电路欧姆定律,圆线圈这个闭合回路的电流为: E I R '=联立以上两式,并根据电阻定律:l R S ρ= 解得:FS I e ρ'= 2.有一灯泡标有“6V 3W ”的字样,源电压为9V ,内阻不计.现用一个28Ω 的滑动变阻器来控制电路,试分别就连成如图所示的限流电路和分压电路,求:(1)它们的电流、电压的调节范围;(2)两种电路要求滑动变阻器的最大允许电流;(3)当灯泡正常发光时,两种电路的效率.【答案】(1)0.225~0.75A a :,2.7~9V 00.75A b ::,0~9V (2)0.5A a :0.75A b : (3)66.6%a : 44.4%b : 【解析】【详解】灯泡的电阻212L U R P==Ω (1)a.当滑动端在最左端时电阻最大,则最小电流:min 9A 0.225A 1228I ==+当滑动端在最右端时电阻最小为0,则最大电流:max 9A 0.75A 12I == 则电流的调节范围是:0.225A~0.75A 灯泡两端电压的范围:0.22512V 0.7512V ⨯⨯: ,即2.7~9V ;b.当滑动端在最左端时,灯泡两端电压为零,电流为零;当滑到最右端时,两端电压为9V ,灯泡电流为9A 0.75A 12= 则电流的调节范围是:0~0.75A 灯泡两端电压的范围: 0~9V ;(2)a.电路中滑动变阻器允许的最大电流等于灯泡的额定电流,即为0.5A ;b.电路中滑动变阻器允许的最大电流为0.75A ;(3)a.当灯泡正常发光时电路的电流为0.5A ,则电路的效率:000013=10066.60.59P IE η=⨯=⨯ b.可以计算当灯泡正常发光时与灯泡并联部分的电阻为x 满足: 6960.528x x-+=- 解得x =24Ω 此时电路总电流60.50.75A 24I =+= 电路的效率 000023=10044.40.759P IE η=⨯=⨯ 3.如图所示的电路中,两平行金属板A 、B 水平放置,极板长L =60 cm ,两板间的距离d =30 cm ,电源电动势E =36 V ,内阻r =1 Ω,电阻R 0=9 Ω,闭合开关S ,待电路稳定后,将一带负电的小球(可视为质点)从B 板左端且非常靠近B 板的位置以初速度v 0=6 m/s 水平向右射入两板间,小球恰好从A 板右边缘射出.已知小球带电荷量q =2×10-2 C ,质量m =2×10-2 kg ,重力加速度g 取10 m/s 2,求:(1)带电小球在平行金属板间运动的加速度大小;(2)滑动变阻器接入电路的阻值.【答案】(1)60m/s2;(2)14Ω.【解析】【详解】(1)小球进入电场中做类平抛运动,水平方向做匀速直线运动,竖直方向做匀加速运动,则有:水平方向:L=v0t竖直方向:d=at2由上两式得:(2)根据牛顿第二定律,有:qE-mg=ma电压:U=Ed解得:U=21V设滑动变阻器接入电路的电阻值为R,根据串并联电路的特点有:解得:R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合,容易出错的是受习惯思维的影响,求加速度时将重力遗忘,要注意分析受力情况,根据合力求加速度.4.一根镍铬合金丝的两端加6V的电压时,通过它的电流是2A,求:(1)它的电阻是多少?(2)若通电时间为20s,那么有多少库仑的电荷量通过它?(3)如果在它两端加8V的电压,则这合金丝的电阻是多少?【答案】(1)3Ω(2)40C(3)3Ω【解析】试题分析:(1)根据欧姆定律得,合金丝的电阻R=U/I=3Ω(2)通过合金丝的电荷量Q=It=2×20=40C(3)导体的电阻与其两端的电压及通过它的电流无关,所以电阻仍为R=3Ω。
高中物理电学练习题及讲解

高中物理电学练习题及讲解题目一:电阻的串联与并联1. 题目描述:一个电路中有两个电阻,R1 = 100Ω 和R2 = 200Ω。
求这两个电阻串联后的总电阻R串,以及并联后的总电阻R并。
2. 解题思路:串联电阻时,总电阻等于各电阻之和;并联电阻时,总电阻的倒数等于各电阻倒数之和。
3. 计算过程:- 串联:R串= R1 + R2 = 100Ω + 200Ω = 300Ω- 并联:1/R并= 1/R1 + 1/R2 = 1/100Ω + 1/200Ω = 3/200Ω,所以 R并= 200Ω / 3 ≈ 66.67Ω题目二:欧姆定律的应用1. 题目描述:一个电阻为50Ω的电阻器与一个电源串联,电源电压为12V。
求通过电阻器的电流强度I。
2. 解题思路:根据欧姆定律,电流强度I等于电压V除以电阻R。
3. 计算过程:- I = V / R = 12V / 50Ω = 0.24A题目三:电容器的充放电1. 题目描述:一个电容器的电容为4μF,与一个电阻为1000Ω的电阻器串联。
电容器初始不带电,当电源电压为9V时,求5秒后电容器的电荷量Q。
2. 解题思路:使用RC充放电公式,Q = Q0 * (1 - e^(-t/RC)),其中Q0是初始电荷量,t是时间,RC是时间常数。
3. 计算过程:- 时间常数RC = R * C = 1000Ω * 4 * 10^-6 F = 4秒- 初始电荷量Q0 = 0- 5秒后电荷量Q = 0 * (1 - e^(-5/4)) ≈ 0 * (1 - 0.38) ≈题目四:电磁感应现象1. 题目描述:一个线圈在磁场中以恒定速度v = 10m/s移动,磁场强度B = 0.5T,线圈面积A = 0.02m^2。
求感应电动势E。
2. 解题思路:根据法拉第电磁感应定律,感应电动势 E = B * A * v。
3. 计算过程:- E = 0.5T * 0.02m^2 * 10m/s = 1V题目五:电路的功率计算1. 题目描述:一个电路中有一个电阻R = 60Ω,通过它的电流I =2A。
高一物理电路试题及答案

高一物理电路试题及答案一、选择题1. 在串联电路中,下列说法正确的是()A. 电流处处相等B. 电压分配与电阻成正比C. 电阻大的元件分得的电压大D. 以上说法都正确答案:D2. 并联电路中,各支路电流的关系是()A. 各支路电流相等B. 各支路电流之和等于总电流C. 各支路电流之差等于总电流D. 各支路电流与电阻成反比答案:B3. 欧姆定律的表达式是()A. U = IRB. I = U/RC. R = U/ID. 以上都是答案:D4. 一个电阻为10Ω的电阻器接到12V的电源上,通过电阻器的电流是()A. 1.2AB. 0.8AC. 1.5AD. 2A答案:B二、填空题5. 电阻器的电阻值是()的物理量。
答案:阻碍电流流动6. 一个电路的总电阻是10Ω,当电路中电流为2A时,电路两端的电压是()V。
答案:207. 串联电路中,电阻R1和R2的阻值分别为4Ω和6Ω,则电路的总电阻为()Ω。
答案:108. 并联电路中,如果一个支路的电阻为4Ω,另一个支路的电阻为6Ω,那么并联电路的总电阻为()Ω。
答案:2.4三、计算题9. 一个电阻为20Ω的电阻器接到电压为220V的电源上,求通过电阻器的电流。
答案:I = U/R = 220V / 20Ω = 11A10. 一个由两个电阻R1和R2串联组成的电路,R1=10Ω,R2=20Ω,电源电压为12V,求电路中的总电流。
答案:总电阻R总= R1 + R2 = 10Ω + 20Ω = 30Ω总电流I = U/R总= 12V / 30Ω = 0.4A四、实验题11. 请设计一个实验来验证欧姆定律。
答案:实验步骤如下:(1)准备一个可变电阻器、一个电源、一个电流表和一个电压表。
(2)将可变电阻器、电流表和电压表按照串联方式连接到电源上。
(3)调节可变电阻器的阻值,记录不同阻值下的电流和电压。
(4)绘制电流-电压图,观察是否为直线,斜率即为电阻值,验证欧姆定律。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高中总复习物理电路分析专题练习
一、选择题
1.在研究微型电动机的性能时,应用如图所示的实验电路。
当调节调动变阻器R并控制电动机停止转动时,电流表和电压表的示数分别为0.50 A和
2.0 V。
重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A和24.0 V。
则这台电动机正常运转时输出功率为()
A.32 W
B.44 W
C.47 W
D.48 W
2.在如图所示的电路中,开关S闭合后,由于电阻发生短路或断路故障,电压表和电流表的读数都增大,则肯定出现了下列哪种故障()
A.R1短路
B.R2短路
C.R3短路
D.R1断路
3.在图中所示的电路中,电源电动势为E,内电阻为r,闭合开关S,待电流达到稳定后,电流表示数为I,电压表示数为U,电容器C所带电荷量为Q,将滑动变阻器的滑动触头P从图示位置向a端移动一些,待电流达到稳定后,则与P移动前相比()
A.U变小
B.I变小
C.Q增大
D.Q不变
4.如图所示电路,电源内阻为r,其电动势小于电容器C的额定电压,先闭合开关S,待电路稳定后,再断开S,则当电路再次达到稳定,下列说法正确的是()
A.电阻R 1两端电压增大
B.电容器C 两端电压减小
C.电源两端电压增大
D.电容器C 上所带电荷量增加
5.如图所示,理想变压器的初级线圈接交流电源,次级线圈接阻值为R 的负载电阻。
若与初级线圈连接的电压表V 1的示数为U 1,与次级线圈连接的电压表V 2的示数为U 2,且U 2<U 1,则以下判断中正确的是( )
A.该变压器输入电流与输出电流之比这U 1∶U 2
B.该变压器输入功率与输出功率之比为U 2∶U 1
C.通过负载电阻R 的电流I 2=R
U 2 D.通过初级线圈的电流I 1=R
U U 122 6.矩形金属线圈共10匝,绕垂直磁场方向的转轴在匀强磁场中匀速转动,线圈中产生的交流电动势e 随时间t 变化的情况如图所示。
下列说法正确的是( )
A.此交流电的频率为0.2 Hz
B.此交流电动势的有效值为1 V
C.t=0.1 s 时,线圈平面与磁场方向平行
D.线圈在转动过程中穿过线圈的最大磁通量为
1001 Wb 7.理想变压器原线圈接在电压恒定的交流电源上,副线圈上接通电阻为R 的电热器,此时变压器恰好在额定功率下工作。
下列做法仍能保证变压器安全的是( )
A.只减少副线圈的匝数
B.只增加副线圈匝数
C.只减少R 的值
D.只减少原线圈匝数
8.如图所示,一理想变压器原、副线圈匝数比为3∶1,副线圈上接三个相同的灯泡,均能正常发光,原线圈上接有一相同的灯泡L ,则( )
A.灯L 也能正常发光
B.灯L 比另三灯都暗
C.灯L将会被烧坏
D.不能确定
二、非选择题
9.一个盒子内有一个电动势为3 V、内阻不计的电源和三个阻值相等的电阻组成的电路。
盒外有四个接线柱,如图所示。
用电压表测量电压得到U12=3 V,U13=2 V,U24-0,试画出盒内的电路图。
10.如图所示的各电表均匀理想的交流电表,保险丝P的熔断电流为2 A,电容器的击穿电压为300 V,若在a、b间加上正弦交流电压并适当调节R0和R接入电路中的阻值,使P恰好不被熔断,C恰好被击穿,则电流表的读数为_____________A,电压表读数为_____________V。
11.如图所示电路,图中的电压表和电流表都是理想的电表,电阻R1=10 Ω,R2=3 Ω,R3=2 Ω。
保持S1闭合,开关S2接通和断开时电源的总功率之比是9∶5。
求:(1)电源的内电阻。
(2)开关S2接通和断开时电压表的示数之比。
(3)开关S2接通和断开时电流表的示数之比。
12.如图所示,理想变压器原线圈中输入电压U1=3 300 V,副线圈两端电压U2为220 V,输出端连有完全相同的两个灯泡L1和L2,绕过铁芯的导线所接的电压表V的示数U=2 V。
求:
(1)原线圈n1等于多少匝?
(2)当开关S断开时,电流表A2的示数I2=5 A。
则电流表A1的示数I1为多少?
(3)当开关S闭合时,电流表A1的示数I1等于多少?
13.电动势为E=12V 的电源与一电压表和一电流表串联成闭合电路。
如果将一电阻与电压表并联,则电压表的读数减少为原来的3
1,电流表的读数增大为原来的3倍。
求电压表原来的读数。
14.四个电阻连接成图1所示电路,电压表为理想电表。
若R 1=2 Ω,R 2=3 Ω,R 3=4 Ω。
欲使电压表无示数,R 4应为多少?
15.为了减少因火电站中煤的燃烧对大气的污染要大力发展水电站。
三峡水利工程中某一水力发电站的发电机组设计为:水以v 1=3 m/s 的速度流入水轮机后以v 2=1 m/s 的速度流出,流出水位比流入水位低10 m ,水流量Q=10 m 3/s ,水轮机效率为75%,发电机效率为80%,试问:
(1)发电机组的输出电功率是多少?
(2)如果发电机输出的电压为240 V ,用户需电压220 V ,输电线路中能量损失为5%,输电线电阻为50/3 Ω,那么所需升、降压变压器的原、副线圈的匝数比分别是多少?。
