机械臂控制系统的设计
机械臂控制系统设计
机械臂控制系统设计工业机械臂是近代自动控制领域中一项新的技术，发展由于积极的作用被人们重视，机械臂是机器人的重要组成部分，机械臂主标签：机械臂；控制；系统；设计一、设计选型分析1.关节结构的设计分析机械臂按照运动形式可以分为直角坐标型、圆柱坐标型、关节型、极坐标型，直角坐标型的臂部由三个相互正交的移动副组成，带动腕部分别沿着X、Y、Z 三个坐标轴的方向作直线移动，而且结构十分的简单，运动位置精确度很高，但是占得空间很大，工作范围很小，圆柱坐标型的臂部由一个转动副和两个移动副组成，占的空间很小，工作范围大，可以在狭窄空间内绕过各种障碍物，二极坐标型的臂部是由两个转动副和一个移动副组成，产生沿手臂轴X的直线移动，绕基座轴Y的转动和绕关节轴Z的摆动，手臂可作绕Z轴的俯仰运动，并且抓住地面的物体，采用关节型的基础上，局部结合三种进行设计。
对于臂部的设计应该满足承载能力足、刚度高、导向性能好、定位精度高、重量轻、转动惯量小、与腕部和机身的连接部位设计合理。
由于手臂是支承手腕的部件，设计时应该考虑抓取物体的重量或者是携带工具的重量，还有就是考虑运动时的动载荷及转动惯性，为了可以有效的防止臂部在运动的时候产生变形，手臂的截面形状应进行合理的选择，对于工字型截面的弯曲刚度会比圆截面大，空心管的弯曲刚度和扭转刚度比实心轴大，为了可以有效的防止手臂直线运动的时候，沿着运动轴线发生相对转动，应该设置导向装置，还可以采用一些缓冲措施，为了提高其运动的速度，可以减少臂部运动部分的重量，减少手臂对回转轴的转动惯量，还有就是臂部安装的形式和位置关系到其强度、刚度和承载能力，直接影响其外观。
2.驱动控制系统的设计分析对于驱动控制系统可以分为开环控制和闭环控制，为了可以实现实时控制和精确定位等要求，使用带有反馈的闭环控制系统，也叫做伺服系统，伺服系统可以分为液压伺服系统和电动伺服系统，所以应该考虑到机械臂的重量、体积、使用方便，应该使用精度高、信号处理灵活、结构紧凑、质量小的电动伺服系统，实现同步型交流伺服电机。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种可以代替人工完成各种工作的智能设备，其控制系统设计是机械臂正常运行的关键。
良好的控制系统设计可以使机械臂实现精准的动作和高效的工作，提高生产效率和质量。
本文将从机械臂的运动控制、传感器系统和用户界面设计三个方面来讨论机械臂的控制系统设计。
一、机械臂的运动控制1.1 机械臂的运动方式机械臂的运动方式通常包括旋转运动和直线运动两种。
旋转运动包括关节轴的旋转，而直线运动包括伸缩臂的伸缩和升降臂的升降。
在控制系统设计中，需要对机械臂的运动方式进行合理的分析和设计，确定机械臂的关节轴数目和运动范围，以及运动的速度和加速度等参数。
1.2 运动控制算法针对机械臂的不同运动方式，需要设计相应的运动控制算法。
对于关节轴的旋转运动，通常采用PID控制算法；对于伸缩臂和升降臂的直线运动，可以采用电机控制算法来实现。
在运动控制算法的设计中，需要考虑机械臂的运动平滑性、速度和位置的精度等因素。
1.3 运动控制系统的硬件设计在机械臂的运动控制系统中，需要使用电机和传动装置来实现机械臂的运动。
对于不同的运动方式，可以选择不同类型的电机和传动装置，如步进电机、直流电机、伺服电机等。
还需要设计相应的传感器和反馈装置，用于检测机械臂的运动状态和位置，并对其进行闭环控制。
二、机械臂的传感器系统2.1 位置传感器机械臂的运动控制需要实时监测机械臂的位置，因此需要设计相应的位置传感器系统。
常用的位置传感器包括编码器、光电开关和激光测距传感器等。
这些传感器可以实时检测机械臂的位置，并将数据传输给控制系统，用于实现机械臂的闭环控制。
对于需要实现力反馈的机械臂，还需要设计相应的力传感器系统。
力传感器可以实时监测机械臂在工作过程中的受力情况，以便对机械臂的工作力度进行调节。
三、机械臂的用户界面设计3.1 操作界面设计机械臂的操作界面是机械臂控制系统的重要组成部分，它直接影响着用户对机械臂的操作体验。
操作界面需要设计直观、简单易用的人机交互界面，提供包括运动控制、参数设置、故障诊断等功能的操作按钮和指示灯。

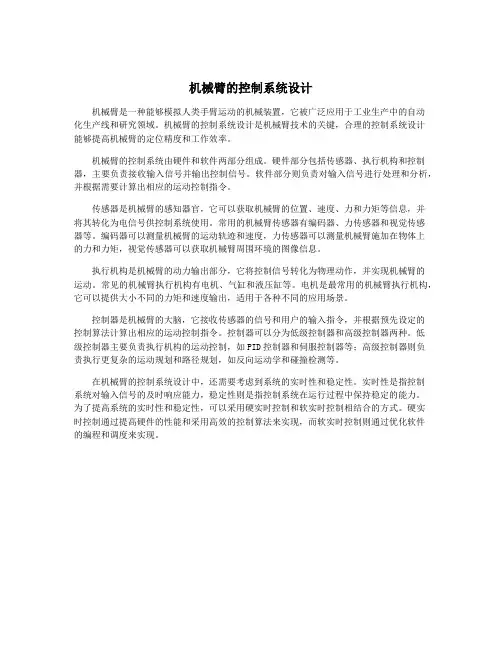

机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种能够模拟人类手臂运动的机械装置，它被广泛应用于工业生产中的自动化生产线和研究领域。
机械臂的控制系统设计是机械臂技术的关键，合理的控制系统设计能够提高机械臂的定位精度和工作效率。
机械臂的控制系统由硬件和软件两部分组成。
硬件部分包括传感器、执行机构和控制器，主要负责接收输入信号并输出控制信号。
软件部分则负责对输入信号进行处理和分析，并根据需要计算出相应的运动控制指令。
传感器是机械臂的感知器官，它可以获取机械臂的位置、速度、力和力矩等信息，并将其转化为电信号供控制系统使用。
常用的机械臂传感器有编码器、力传感器和视觉传感器等。
编码器可以测量机械臂的运动轨迹和速度，力传感器可以测量机械臂施加在物体上的力和力矩，视觉传感器可以获取机械臂周围环境的图像信息。
执行机构是机械臂的动力输出部分，它将控制信号转化为物理动作，并实现机械臂的运动。
常见的机械臂执行机构有电机、气缸和液压缸等。
电机是最常用的机械臂执行机构，它可以提供大小不同的力矩和速度输出，适用于各种不同的应用场景。
控制器是机械臂的大脑，它接收传感器的信号和用户的输入指令，并根据预先设定的控制算法计算出相应的运动控制指令。
控制器可以分为低级控制器和高级控制器两种。
低级控制器主要负责执行机构的运动控制，如PID控制器和伺服控制器等；高级控制器则负责执行更复杂的运动规划和路径规划，如反向运动学和碰撞检测等。
在机械臂的控制系统设计中，还需要考虑到系统的实时性和稳定性。
实时性是指控制系统对输入信号的及时响应能力，稳定性则是指控制系统在运行过程中保持稳定的能力。
为了提高系统的实时性和稳定性，可以采用硬实时控制和软实时控制相结合的方式。
硬实时控制通过提高硬件的性能和采用高效的控制算法来实现，而软实时控制则通过优化软件的编程和调度来实现。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种可以模拟人臂动作的机械装置，用于完成各种工业生产和操作任务。
在实际应用中，机械臂的控制系统设计是至关重要的，它直接影响到机械臂的精度、速度和稳定性。
本文将针对机械臂的控制系统设计进行详细的分析和讨论。
一、机械臂的基本结构和工作原理机械臂由基座、关节、连杆和末端执行器组成。
基座是机械臂的支撑部分，通常固定在地面或其他固定平台上。
关节是连接各个连杆的转动部分，它能够实现机械臂各关节的旋转和运动。
连杆是机械臂的延伸部分，它能够根据关节的转动实现不同形态的伸缩和旋转。
末端执行器是机械臂的操作部分，通常安装有各种工具或夹具，用于完成具体的操作任务。
机械臂的工作原理是通过控制各个关节的运动，实现机械臂的立体空间运动和末端执行器的操作。
在运动控制方面，通常采用直线运动和旋转运动的组合，从而实现机械臂在三维空间中的灵活操作。
二、机械臂的控制系统设计要求1. 精度要求：机械臂通常用于精密加工和操作任务，因此对于位置和轨迹的精度要求非常高，控制系统需要能够实现微米级的精确控制。
3. 灵活性要求：机械臂通常需要实现多种复杂的操作任务，因此控制系统需要具有灵活的控制能力，能够快速响应各种不同的操作需求。
4. 可靠性要求：机械臂通常在工业生产线上进行长时间、高强度的工作，因此控制系统需要具有良好的稳定性和可靠性，能够长时间稳定工作。
5. 安全性要求：机械臂通常在工作环境中与人员或其他设备进行交互，因此控制系统需要能够实现对操作环境的实时监测和安全控制，保证工作环境的安全。
针对以上要求，机械臂的控制系统设计通常包括运动控制、感知控制、路径规划、安全控制等方面的设计。
1. 运动控制：机械臂的运动控制是控制系统设计的核心部分，通常采用闭环控制的方式实现对机械臂关节的精确控制。
常见的运动控制方式包括PID控制、模糊控制、神经网络控制等，根据具体的控制要求选择合适的控制算法。
2. 感知控制：机械臂需要实时感知操作环境和工件的状态，因此感知控制是控制系统设计的重要组成部分。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种可以完成复杂工作的工业机器人。
它具有类似于人类手臂的结构，可以在三维空间内进行移动和抓取等动作。
机械臂的控制系统设计是指对机械臂进行控制的硬件和软件系统的设计。
本文将从机械臂的结构和动作规划两个方面对机械臂的控制系统设计进行阐述。
首先是机械臂的结构设计。
机械臂通常包括底座、臂架、关节、末端执行器等部分。
底座是机械臂固定在工作平台上的基础部分，通常采用电机驱动来实现旋转，以使机械臂具有在水平面上移动的能力。
臂架是机械臂的主支架，用于支撑和连接关节部分。
关节是连接臂架和末端执行器的部分，通过电机驱动来实现关节的转动。
末端执行器是机械臂的最末端部分，用于完成具体的操作任务，例如抓取、切割等。
这些部分之间的结构设计需要考虑机械臂的稳定性、承载能力和动作能力等因素。
其次是机械臂的动作规划。
机械臂的动作规划是指根据任务要求和环境条件，通过计算和优化，确定机械臂的运动轨迹和关节运动的控制参数。
机械臂的动作规划需要考虑以下因素：路径规划、避障规划、速度规划和力控规划。
路径规划是指确定机械臂末端执行器的运动轨迹，通过数学算法可以实现直线运动、曲线运动和圆弧运动等。
避障规划是指保证机械臂在运动过程中不与障碍物碰撞，通过传感器、反馈控制等手段可以实现避障功能。
速度规划是指确定机械臂的运动速度和加速度，通过动态分析和优化可以实现快速而平滑的运动。
力控规划是指对机械臂施加的力进行控制，可以实现抓取、拿捏和装配等复杂的操作。
在机械臂的控制系统设计中，硬件部分需要选择合适的传感器、执行器和控制器等设备，以实现机械臂的定位、测量、控制和通信等功能。
软件部分需要开发编程算法和控制策略，以实现机械臂的动作规划、运动控制和自主决策等功能。
机械臂的控制系统还需要考虑实时性、稳定性和可靠性等方面的问题，以确保机械臂在工作过程中的安全和可靠性。
机械臂的控制系统设计是一个复杂而关键的任务，需要综合考虑机械臂的结构和动作规划等因素。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种用于执行需要定位和操纵的任务的机械装置。
它通常由多个关节组成，并通过电动、液压或气压等方式来驱动。
机械臂的控制系统设计是机械臂技术中的一个关键领域，它涉及到控制算法、传感器、执行器和软件等多个方面。
本文将着重介绍机械臂控制系统设计的关键要素和相关技术。
机械臂控制系统是指对机械臂动作和位置进行精确控制的一系列技术和设备。
主要包括控制算法、传感器、执行器和软件等多个方面。
在工业自动化、仓储物流、医疗机器人等领域，机械臂控制系统扮演着至关重要的角色。
1. 精确性：机械臂需要能够精确地控制位置和动作，以完成各种复杂任务。
2. 可靠性：机械臂需要具备高可靠性，以应对长时间运行和各种恶劣环境。
3. 效率：机械臂控制系统需要保证高效率的运行，以满足生产和工作的需求。
4. 安全性：机械臂在操作过程中需要具备较高的安全性，以防止发生意外事故。
1. 控制算法控制算法是机械臂控制系统的核心部分，主要用于实现机械臂的路径规划、轨迹控制和动作执行等功能。
常见的机械臂控制算法包括PID控制、运动规划、碰撞检测和力控制等。
其中PID控制是一种经典的反馈控制算法，通过不断调节比例、积分和微分系数，实现对机械臂位置、速度和力的精确控制。
运动规划算法主要用于确定机械臂的路径和轨迹，以实现复杂动作的执行。
碰撞检测算法主要用于避免机械臂在工作过程中发生碰撞，保证工作的安全性。
力控制算法主要用于根据外界力的变化调整机械臂的动作，以实现对物品的抓取和操作。
2. 传感器传感器是机械臂控制系统的重要组成部分，主要用于获取机械臂的位置、速度、力和姿态等信息。
常见的机械臂传感器包括编码器、惯性传感器、力传感器和视觉传感器等。
编码器主要用于测量机械臂的位置和速度，以提供反馈信号给控制系统。
惯性传感器主要用于测量机械臂的姿态和运动状态，以实现对机械臂的姿态控制。
力传感器主要用于测量机械臂在操作过程中的力和扭矩，以保证对物品的精确抓取和操作。
机械臂的控制系统设计
机械臂的控制系统设计
机械臂是一种能够模拟人的手臂动作，完成各种工作任务的机器设备。
控制系统是机械臂的核心组成部分，它负责接收指令并控制机械臂的运动，以实现所需的任务。
1. 控制器选择：控制器是机械臂控制系统的核心，可分为单片机、PLC、工控机等不同类型。
选择适合的控制器需要考虑控制复杂度、运算速度和系统稳定性等因素。
2. 传感器选择：传感器用于测量环境变量和机械臂的状态信息，如位置、速度、力等。
常用的传感器包括编码器、力传感器、位置传感器等。
根据具体需求选择合适的传感器，确保控制系统能够准确感知机械臂的状态变化。
3. 控制算法设计：机械臂的控制算法包括运动规划、路径规划和轨迹跟踪等部分。
运动规划是指根据任务要求将机械臂运动划分为不同的阶段和动作；路径规划是指确定机械臂的运动轨迹以实现所需任务；轨迹跟踪是指控制机械臂按照确定的轨迹进行运动。
设计合适的控制算法可以提高机械臂的控制性能。
4. 通信接口设计：机械臂控制系统通常需要与上位计算机或其他设备进行通信，实现指令的传递和数据的交换。
通信接口可以采用串口、以太网等不同形式，通过协议的设计实现数据的传输和交互。
6. 系统可靠性设计：机械臂控制系统需要能够稳定可靠地工作，以应对各种复杂环境和不确定因素的影响。
控制系统的硬件设计和软件编程应考虑系统的鲁棒性和可靠性，避免出现故障和错误。
机械臂的控制系统设计需要综合考虑机械臂的任务要求、控制复杂度、运算速度、系统稳定性等多种因素，设计出满足需求的控制系统，以实现机械臂的精准控制和安全运行。
机械臂的控制系统设计
机械臂的控制系统设计机械臂控制系统设计首先需要确定机械臂的运动方式和所需控制的功能。
机械臂的运动方式包括直线运动、旋转运动和复合运动。
根据应用场景的不同，机械臂的控制功能也会有所不同。
例如，对于装配生产线，机械臂控制系统需要具备高精度、高重复性操作能力和可编程性；对于焊接生产线，机械臂控制系统需要具备快速响应能力和光学传感器的应用能力等。
机械臂控制系统的核心是机械臂控制器。
机械臂控制器是一台高级数控设备，用于控制机械臂的运动，并实现机械臂的自动化生产。
机械臂控制器的控制方式一般分为开环控制和闭环控制两种。
开环控制是指将控制指令直接传递给机械臂电机，但电机转速、加速度等因素会受到很多外部因素的影响，从而导致机械臂的精度和稳定性较差。
闭环控制是在开环控制的基础上添加了反馈控制，通过反馈传感器监测机械臂的位置、速度、加速度等信息来修改控制指令，确保机械臂运动的精度和稳定性。
机械臂的控制器根据控制方式的不同，又可以分为伺服控制器和步进控制器。
伺服控制器具有数字信号处理能力，可以实现闭环控制，具备较高的精度和稳定性，但是价格较高，应用范围一般局限在高精度、高速度的场景下。
步进控制器则价格较低，控制精度一般较低，但适用范围更广，常用于简单的运动控制、位置控制和速度控制。
机械臂控制系统中的另一个重要部分是机械臂驱动器。
机械臂驱动器是通过控制电机转速和转向来实现机械臂运动。
机械臂驱动器可分为直流电机驱动器和交流电机驱动器两种。
直流电机驱动器价格便宜、同时也比较容易实现控制，但是功率密度较低，应用场景有限；交流电机驱动器功率密度高、输出转矩大，但相对于直流电机驱动器，在控制方面复杂度较高。
除了控制器和驱动器外，机械臂控制系统中还包括传感器、编码器、通信接口和人机交互界面等设备。
传感器的作用是监测机械臂的各种状态，例如位置、速度、加速度等；编码器则用于实现位置反馈等控制功能。
通信接口用于与其他设备进行数据传输，例如与PC或PLC建立通信，实现机械臂的远程控制。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种能模拟人手臂动作的机械装置，广泛应用于工业生产、物流仓储、医疗卫生、军事防卫等领域。
机械臂的控制系统设计是保证其正常运行和实现预定功能的关键环节。
下面将从机械臂的结构、控制器的功能和设计要点等方面，对机械臂的控制系统进行详细论述。
一、机械臂的结构机械臂的结构包括运动部件和执行部件两个组成部分。
运动部件一般由关节组成，用于实现机械臂的各种运动。
执行部件包括机械爪、吸盘等工具，在不同应用场景中可根据需要选择不同类型的执行部件。
机械臂的结构决定了机械臂的可移动性和工作空间，因此控制系统的设计必须充分考虑机械臂的结构，合理安排和选择控制器的位置和数量。
二、控制器的功能控制器是机械臂的核心部件，负责接收控制指令并控制机械臂按照预定的轨迹和动作完成工作。
控制器的功能主要包括以下几个方面：1. 控制信号的接收和解码：控制器接收外部输入的控制信号，并解码成控制机械臂运动的指令。
2. 运动规划和轨迹控制：根据接收到的指令和机械臂的结构，控制器进行运动规划和轨迹控制，确保机械臂按照预定的路径和速度进行运动。
3. 关节控制和执行部件控制：根据运动规划和轨迹控制的结果，控制器通过发送控制信号控制机械臂的各个关节和执行部件的运动。
4. 传感器数据的采集和处理：控制器通过与传感器的连接，采集机械臂工作过程中的各种数据，如位置、速度、力矩等，并进行处理和分析，用于反馈控制和系统状态的监测。
5. 故障检测和报警：控制器能够通过传感器数据的分析和比较，检测机械臂工作中的故障和异常情况，并发出报警信号。
机械臂的控制系统设计是一项复杂而关键的工作，需要充分考虑机械臂的结构、功能要求和工作环境等因素，合理选择控制器和传感器，并进行合理布置和连接，以实现机械臂的正常运行和实现预定的功能。
还应加强对控制系统的故障检测和报警功能的设计，确保机械臂的工作安全和稳定性。
机械臂的控制系统设计
机械臂的控制系统设计机械臂的控制系统设计是机械臂领域中的一个重要研究方向，它是指通过控制器对机械臂的运动进行控制和调节，使得机械臂能够实现预定的工作任务和姿态要求。
一个合理的控制系统设计能够提高机械臂的工作效率和精度，使得机械臂能够更好地适应各种复杂的工作环境和任务需求。
机械臂的控制系统设计主要包括控制器的选择和设计、运动控制算法的研究和优化以及传感器和执行器的选择与配置等方面。
下面将对这些方面进行详细介绍。
控制器的选择和设计是机械臂控制系统设计的核心任务之一。
目前常用的控制器包括PID控制器、模糊控制器、神经网络控制器等。
选择适合机械臂控制的控制器需要考虑到机械臂的性能需求、控制精度要求以及实时性等因素。
控制器设计的关键是确定合适的控制策略和参数，其中控制策略包括位置控制、力控制、姿态控制等。
运动控制算法的研究和优化也是机械臂控制系统设计中的重要内容。
目前常用的运动控制算法包括轨迹规划、路径规划、动力学建模和仿真等。
轨迹规划和路径规划是机械臂能够按照预定轨迹或路径运动的基础，动力学建模和仿真则能够帮助理解机械臂的运动特性和行为模式，为控制器的设计和优化提供依据。
传感器和执行器的选择与配置也是机械臂控制系统设计中的关键环节。
传感器用于感知机械臂的位置、速度、力等信息，常用的传感器包括编码器、位移传感器、力传感器等；执行器用于控制机械臂的运动，常用的执行器包括电机、液压缸等。
选择合适的传感器和执行器需要考虑到机械臂的负载要求、反馈信息的准确性和实时性等因素。
在机械臂控制系统设计的过程中，需要进行实验和仿真验证，并对系统进行调优和改进，以达到期望的控制效果和工作性能。
机械臂的控制系统设计是一个复杂和综合性的任务，需要涉及多个学科领域的知识和技术，对于提高机械臂的工作效率和精度具有重要意义。
机械臂控制系统的设计与实现
机械臂控制系统的设计与实现随着自动化技术的不断发展，机械臂成为了工业生产中不可或缺的重要设备。
机械臂具有高度的灵活性和精准性，能够完成复杂的工作任务，并且可以上下左右自由运动。
而机械臂控制系统是机械臂操作的基础，它可以为机械臂提供精准操作、灵活运动的保障。
本文将探讨机械臂控制系统的设计与实现。
一、机械臂的基本结构机械臂由底座、臂杆、关节和夹具等部分组成。
底座是机械臂的支撑点，可以使机械臂在水平面内进行360度的旋转。
臂杆是机械臂的主体部分，可以进行上下运动。
而关节是连接臂杆和夹具的部分，可以对机械臂进行各种姿态变换。
夹具则是机械臂的工作部分，可以根据不同任务而装配不同工具或夹具。
二、机械臂控制系统的原理机械臂控制系统是利用电气及计算机技术来控制机械臂的运动轨迹和姿态的系统。
机械臂控制系统的基本原理是将电脑内部的程序转化为具有实际控制能力的电路信号，通过电路控制机械臂的运动和姿态。
机械臂控制系统分为软件控制和硬件控制两大部分。
其中软件控制主要负责机械臂的运动规划和路径规划等任务，而硬件控制则是具体实现机械臂的运动和姿态调节的关键。
三、机械臂控制系统的设计要点机械臂控制系统的设计要点主要包括机械臂的运动规划、路径规划、姿态控制、运动控制和位置反馈等方面。
机械臂的运动规划和路径规划要根据具体任务需求进行优化，以实现精准和高效的操作。
同时，姿态控制也是设计要点之一，可以通过PID等算法进行调节，确保机械臂的稳定性和精度。
另外，机械臂的运动控制也是设计要点之一，可以采用PWM、DAC等控制模块进行精准控制。
而位置反馈则可以通过编码器等传感器进行实现，以确保机械臂位置的准确度和稳定性。
四、机械臂控制系统的实现方法机械臂控制系统的实现方法主要分为基于单片机和基于工控机两种。
其中基于单片机的实现方法相对简单，可以通过编写C语言代码实现机械臂的控制功能。
而基于工控机的实现方法则需要具备比较强的计算机硬件和软件基础，需要选取适合的工控机、操作系统和控制软件等。
机械臂控制系统的设计与实现
机械臂控制系统的设计与实现机械臂是一种能够适应各种情况的机电装置，由于其优异的灵活性、高效性和精准性，被广泛应用于工业生产和物流行业中。
而机械臂的自主控制成为了实现自动化生产流程的重要手段之一。
本文将从机械臂控制系统的设计和实现两个方面展开探讨。
机械臂控制系统的设计机械臂控制系统是由硬件和软件两个部分组成。
硬件部分主要包括机械臂的驱动器、传感器和控制器。
机械臂的驱动器包括电机、减速器和传动装置，控制器则是负责控制机械臂运动的主控板。
传感器则用于获取机械臂的位置和运动状态信息，从而实现精准控制。
而软件部分则是由控制程序和驱动程序组成，控制程序通常采用C或C++等高级语言进行编写，而驱动程序则是将控制程序的指令翻译为机械臂能够识别的语言。
机械臂控制系统的设计需要先明确所需实现的功能。
不同的应用场景会有不同的需求，例如螺丝拧紧机械臂需要具备拧紧力度的控制能力，而用于物流搬运的机械臂需要具备精准的目标定位和位置控制能力。
因此在设计时需要对机械臂和其控制系统的功能需求进行明确和分析，从而确定所需硬件和软件组件。
其次，需要针对不同的需求选择合适的硬件和软件组件。
硬件部分需要根据机械臂的参数确定驱动器类型和传感器类型，并选择适合的控制器。
软件部分则需要根据机械臂参数和控制系统的功能需求，选择合适的编程语言和相应的编程工具。
例如，在编写控制程序时可以采用ROS（机器人操作系统）等现有的机器人操作平台，自主开发控制程序也是一种选择。
最后，机械臂控制系统的设计需要进行系统集成和优化。
在系统集成时需要考虑机械臂控制系统与其他相关设备的联动，例如与传送带、分拣机器人等设备的协调与交互。
在系统优化方面则需要针对具体应用场景不断调整和优化控制算法，以提升机械臂的精度和速度。
机械臂控制系统的实现实现机械臂控制系统需要进行软件编程和硬件调试两个过程。
在编写控制程序时需要先了解机械臂的控制方式和硬件结构，然后根据机械臂的运动学模型和控制算法进行控制程序的开发。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种能够模拟人类手臂运动的机械装置，可以用于在工业生产中实现自动化操作、在医疗领域进行手术辅助等多种场景。
而机械臂的控制系统设计则是保证机械臂能够准确、稳定地完成各种任务的关键。
本文将对机械臂控制系统的设计进行详细介绍，包括传感器选择、控制算法设计、执行器控制等方面。
1. 传感器选择机械臂的控制系统设计首先要考虑的是传感器的选择。
传感器是用于感知机械臂当前状态和环境的重要设备，通过传感器获取的数据可以用于控制算法的实时调整。
常见的机械臂传感器包括位置传感器、力传感器和视觉传感器。
位置传感器用于检测机械臂关节的角度和位置，从而确定机械臂的姿态。
常用的位置传感器有旋转编码器、光电编码器等，可以实时反馈机械臂的位置信息。
力传感器用于感知机械臂在操作过程中的受力情况，可以避免机械臂对物体施加过大的力量或者避免机械臂受到外界干扰而导致的损坏。
常见的力传感器有应变片式传感器、压电传感器等。
视觉传感器可以提供机械臂周围环境的图像信息，从而进行目标识别和位置定位。
目前，常用的视觉传感器包括摄像头、激光雷达等，可以有效地提高机械臂在复杂环境下的操作能力。
在选择传感器时，需要根据机械臂的具体应用场景和任务需求来确定合适的传感器类型和数量，同时要考虑传感器的精度、稳定性和可靠性。
2. 控制算法设计控制算法是机械臂控制系统的核心部分，通过控制算法可以实现机械臂的运动控制、路径规划和力/力矩控制。
常见的机械臂控制算法包括PID控制、运动学逆解算法、路径规划算法等。
PID控制是一种经典的控制算法，通过比例、积分、微分三个部分对机械臂的位置、速度或力进行控制。
PID控制算法简单易实现，通常用于实现机械臂的位置和速度控制。
运动学逆解算法是用于将机械臂的目标位置/姿态转换为关节角度的算法，通过逆解算法可以实现机械臂的目标位置控制。
运动学逆解算法通常基于机械臂的运动学模型进行推导，根据目标位置/姿态的要求，计算出机械臂的关节角度。
机械手臂运动控制系统设计与实现
机械手臂运动控制系统设计与实现一、引言机械手臂是一种重要的自动化设备，广泛应用于工业生产线和其他领域。
机械手臂的运动控制系统对其稳定性和精度至关重要。
本文将探讨机械手臂运动控制系统的设计原理和实现方法。
二、系统设计1. 机械手臂结构机械手臂通常由多个关节和执行器组成。
关节用于实现机械手臂的运动，执行器用于控制关节的力和位置。
根据应用需求和工作空间的限制，可以选择不同的机械结构和关节类型。
2. 传感器选择为了实现机械手臂的精确控制，需要选择适合的传感器来获取关节的位置和力信息。
常用的传感器包括编码器、力传感器、惯性测量单元等。
传感器的选择应考虑其精度、响应速度和适应性。
3. 控制算法选择机械手臂的运动控制算法主要包括位置控制和力控制。
位置控制算法实现机械手臂末端执行器的精确位置控制，力控制算法实现机械手臂对外部力的感知和适应。
常用的控制算法包括PID控制、自适应控制、模糊控制等。
4. 控制器设计根据控制算法的选择，设计机械手臂的控制器。
控制器可以采用单片机、PLC或工控机等嵌入式系统，通过与传感器和执行器的接口，实现对机械手臂运动的控制。
三、系统实现1. 硬件搭建根据系统设计，选择适合的硬件设备组建机械手臂运动控制系统。
包括机械结构、传感器和控制器等。
确保硬件设备的兼容性和稳定性。
2. 软件开发根据选择的控制算法，使用相应的开发工具进行软件开发。
根据实际需求编写控制程序，实现机械手臂的位置控制和力控制。
同时，为系统添加必要的安全保护功能，防止意外发生。
3. 系统测试与调优完成软硬件的搭建和软件开发后，进行系统的测试和调试。
通过对机械手臂的运动和控制性能进行测试，检验系统的稳定性和精度。
根据测试结果进行参数调优，提高系统的性能。
四、应用案例以汽车制造业为例，机械手臂运动控制系统广泛应用于车身焊接、涂装和装配等环节。
通过精确的控制和适应外部力的能力，机械手臂可以实现高效、高精度的汽车生产。
五、总结本文介绍了机械手臂运动控制系统的设计原理和实现方法。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种用于定点或多点运动的装置，通常由多个关节组成，具有一定的自由度。
控制机械臂的系统需要对每个关节进行定位和运动控制，以实现特定的任务。
本文将探讨机械臂控制系统的设计，包括硬件和软件方面的内容。
一、硬件设计1. 传感器系统：传感器是机械臂控制系统的关键部分，用于感知机械臂的位置、速度和姿态。
常用的传感器包括编码器、惯性测量单元（IMU）、视觉传感器等。
编码器用于测量关节的角度，IMU用于感知机械臂的姿态和加速度，视觉传感器则可以实现对目标物体的识别和定位。
2. 电机驱动系统：机械臂的运动需要由电机来驱动，因此需要设计合适的电机驱动系统。
常用的电机包括步进电机和伺服电机，它们都需要配备相应的驱动器和控制器，以实现精确的位置和速度控制。
3. 控制器：控制器是机械臂控制系统的核心部件，用于接收传感器数据，计算控制指令，并输出给电机驱动系统。
常用的控制器包括单片机、工业控制器和PLC等，根据不同的需求可以选择合适的控制器。
4. 机械结构：机械结构包括机械臂的关节和连接件等部件，需要设计成稳定、坚固的结构，以承受机械臂的运动和负载。
同时还需要考虑机械臂的自由度和工作范围，以满足不同的应用需求。
5. 供电系统：机械臂需要稳定的电力供应，因此需要设计合适的供电系统。
根据机械臂的功率和电压等要求，选择合适的供电设备和线缆，确保机械臂的正常运行。
1. 位置和速度控制算法：机械臂的运动控制需要设计合适的控制算法，以实现精确的位置和速度控制。
常用的控制算法包括PID控制、模糊控制、神经网络控制等，根据机械臂的动态特性和控制要求选择合适的算法。
2. 运动规划算法：机械臂的运动需要遵循一定的路径和轨迹，因此需要设计运动规划算法，以实现机械臂的轨迹规划和插补。
常用的规划算法包括S曲线、三次样条曲线等，可以根据不同的需求选择合适的规划算法。
3. 通信协议和界面设计：机械臂的控制系统需要与外部设备进行通信，因此需要设计合适的通信协议和用户界面。
机械臂的控制系统设计
机械臂的控制系统设计
机械臂是一种可以模仿人类的手臂运动的装置，被广泛应用于工业生产、医疗手术、
航天探索等领域。
机械臂的控制系统设计是保证机械臂准确、稳定运动的关键。
机械臂的控制系统设计通常包括以下几个方面的考虑：
1. 机械臂的运动学模型：机械臂的运动学描述了机械臂各个关节的运动规律。
在控
制系统设计中，需要获得机械臂的正逆运动学方程，以便准确控制机械臂的姿态和位置。
3. 传感器选择与数据采集：机械臂的控制系统设计中，需要选择适合的传感器，如
编码器、陀螺仪、力传感器等，用于获取机械臂当前状态的信息。
还需要设计合适的数据
采集系统，以确保传感器数据的准确性和实时性。
4. 控制算法与控制器设计：机械臂的控制算法决定了机械臂的运动轨迹和响应速度。
常见的控制算法包括PID控制、模糊控制、神经网络控制等。
在控制器设计中，需要根据
机械臂的特性和应用场景选择合适的控制算法，并设计相应的控制器实现。
5. 系统仿真与实验验证：在控制系统设计完成后，需要进行系统仿真和实验验证。
通过对设计的控制系统进行仿真和实验，可以评估系统的性能、稳定性和鲁棒性，发现和
解决可能存在的问题。
机械臂的控制系统设计是一个复杂的过程，需要综合考虑机械臂的运动学、动力学、
传感器选择、控制算法和系统验证等多个因素。
只有合理设计和完善的控制系统，才能保
证机械臂的准确、稳定运动，实现预期的功能。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种具有多自由度的机械设备，广泛应用于工业生产线、医疗手术等领域。
机械臂的控制系统设计是机械臂实现精准控制和自主操作的关键。
机械臂的控制系统设计主要包括硬件设计和软件设计两个方面。
硬件设计主要涉及机械结构、传感器和执行器等方面；软件设计则涉及机械臂的运动规划、控制算法等。
在硬件设计方面，机械结构的设计是最基本的一环。
机械结构包括关节、轴、连杆等零部件，通过设计合理的结构来实现机械臂的多自由度运动，并满足工作空间的要求。
为了确保机械臂能够精准控制，传感器的选用也非常重要。
常见的传感器有位置传感器、力传感器和视觉传感器等，它们能够提供机械臂所需的位置、力量和视觉信息。
而执行器则是机械臂的动力源，常见的有电动机、气动元件等。
在软件设计方面，机械臂的运动规划是重要的一环。
机械臂需要根据任务要求进行路径规划和轨迹规划，确定机械臂的运动轨迹。
路径规划通常是在规划空间中，通过算法计算机械臂的运动路径。
而轨迹规划是针对特定任务，在实际工作空间中生成机械臂的实际轨迹。
机械臂的控制算法也是软件设计中的重要部分。
常用的控制算法有位置控制和力控制等。
位置控制是通过控制机械臂的关节角度或末端位置来实现精准控制。
而力控制则是根据需要控制机械臂对物体的施力大小。
机械臂的控制系统还需要包括用户界面设计。
用户界面是用户与机械臂进行交互的窗口，可以通过触摸屏、键盘等设备进行操作控制。
机械臂的控制系统设计是一个复杂的过程，需要考虑多个方面的因素，包括硬件设计、软件设计和用户界面设计等。
只有设计合理的控制系统，机械臂才能够实现精准控制和自主操作，提高工作效率。
机械臂的控制系统设计
机械臂的控制系统设计机械臂是一种能够在工业生产中广泛应用的设备，它具有灵活的操作能力和高效的工作效率，可以执行各种复杂的任务。
机械臂的控制系统设计是关键的一步，它直接影响着机械臂的工作性能和稳定性。
本文将介绍机械臂的控制系统设计的一般原则和具体步骤，以帮助读者更好地理解和应用机械臂控制系统设计。
一、机械臂的控制系统概述机械臂的控制系统是指对机械臂的运动进行控制和调节的系统，它主要包括硬件和软件两部分。
硬件部分包括传感器、执行器和控制器等元件，软件部分包括控制算法和程序。
通过这些元件和程序，机械臂可以完成各种运动和操作，实现各种功能。
机械臂的控制系统设计的一般原则是稳定性、精准性和灵活性。
稳定性是指机械臂在工作过程中能够保持稳定的运动状态，不会发生摆动或脱离控制的情况。
精准性是指机械臂能够按照预定的路径和速度准确地执行任务，达到预期的效果。
灵活性是指机械臂能够适应不同的工作环境和任务需求，具有一定的自适应能力。
1. 确定控制需求在设计机械臂的控制系统之前，首先需要确定机械臂的控制需求，包括工作范围、运动速度、负载能力等。
这些需求将直接影响到控制系统的设计参数和性能指标。
2. 选择传感器和执行器传感器和执行器是控制系统的核心元件，传感器可以实时监测机械臂的位置、姿态和力量，执行器可以控制机械臂的运动和操作。
在选择传感器和执行器时，需要考虑其精度、可靠性和成本等因素。
3. 设计控制算法控制算法是控制系统的核心部分，它根据传感器采集的数据和预设的任务要求，计算出控制指令并发送给执行器，从而实现机械臂的精确控制。
常见的控制算法包括PID控制、模糊控制和神经网络控制等。
4. 编写控制程序控制程序是控制算法的具体实现，它通常由PLC、单片机或工控机中的控制软件编写而成。
控制程序需要根据机械臂的具体运动规律和任务要求进行编写，确保机械臂能够按照预期的方式进行运动和操作。
5. 调试和优化一旦控制系统的硬件和软件都搭建完成，就需要进行系统的调试和优化。
机械臂控制系统的设计
机械臂控制系统的设计1 引言近年来，随着制造业在我国的高速发展，工业机器人技术也得到了迅速的发展。
根据负载的大小可以将机械臂分为大型、中型、小型三类。
大型机械臂主要用于搬运、码垛、装配等负载较重的场合；中小型机械臂主要用于焊接、喷漆、检测等负载较小的场合。
随着国外工业机器人技术的不断发展，尤其是一些中小型机器人，它们具有体积小、质量轻、精度高、控制可靠的特点，甚至研发出更为轻巧的控制箱，可以在工作区域随时移动，这样大大方便了工作人员的操作。
在工业机器人的应用中最常见的是六自由度的机械臂。
它是由6个独立的旋转关节串联形成的一种工业机器人，每个关节都有各自独立的控制系统。
2机械臂硬件系统设计2.1 机械臂构型的选择要使机器臂的抓持器能够以准确的位置和姿态移动到给定点，这就要求机器人具有一定数量的自由度。
机器臂的自由度是设计的关键参数，其数目应该与所要完成的任务相匹配。
为了使安装在双轮自平衡机器人上的机械臂能够具有完善的功能，能够完成复杂的任务，将其自由度数目定为6个，这样抓持器就可以达到空间中的任意位姿，并且不会出现冗余问题。
在确定自由度后，就可以合理的布置各关节来分配这些自由度了。
由于计算数值解远比封闭解费时，数值解很难用于实时控制，这样，后3个关节就确定了末端执行器的姿态，而前3个关节确定腕关节原点的位置。
采用这种方法设计的机械臂可以认为是由定位结构及其后面串联的定向结构或手腕组成的。
这样设计出来的机器人都具有封闭解。
另外，定位结构都采用简单结构连杆转角为0或90°的形式，连杆长度可以不同，但是连杆偏距都为0，这样的结构会使推倒逆解时计算简单。
定位机构是涉及形式主要有以下几种：SCARA型机械臂，直角坐标型机械臂，圆柱坐标型机械臂，极坐标型机械臂，关节坐标型机械臂等。
SCARA机械臂是平面关节型，不能满足本文对机械臂周边3维空间任意抓取的要求；直角坐标型机械臂投影面积较大，工作空间小；极坐标方式需要线性移动，机械臂如需较大的工作空间，则臂长较长；和其他类型相比关节型机械臂在其工作空间内干涉是最小的，是一种较为优良的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械臂控制系统的设计1 引言近年来，随着制造业在我国的高速发展，工业机器人技术也得到了迅速的发展。
根据负载的大小可以将机械臂分为大型、中型、小型三类。
大型机械臂主要用于搬运、码垛、装配等负载较重的场合；中小型机械臂主要用于焊接、喷漆、检测等负载较小的场合。
随着国外工业机器人技术的不断发展，尤其是一些中小型机器人，它们具有体积小、质量轻、精度高、控制可靠的特点，甚至研发出更为轻巧的控制箱，可以在工作区域随时移动，这样大大方便了工作人员的操作。
在工业机器人的应用中最常见的是六自由度的机械臂。
它是由6个独立的旋转关节串联形成的一种工业机器人，每个关节都有各自独立的控制系统。
2机械臂硬件系统设计2.1 机械臂构型的选择要使机器臂的抓持器能够以准确的位置和姿态移动到给定点，这就要求机器人具有一定数量的自由度。
机器臂的自由度是设计的关键参数，其数目应该与所要完成的任务相匹配。
为了使安装在双轮自平衡机器人上的机械臂能够具有完善的功能，能够完成复杂的任务，将其自由度数目定为6个，这样抓持器就可以达到空间中的任意位姿，并且不会出现冗余问题。
在确定自由度后，就可以合理的布置各关节来分配这些自由度了。
由于计算数值解远比封闭解费时，数值解很难用于实时控制，这样，后3个关节就确定了末端执行器的姿态，而前3个关节确定腕关节原点的位置。
采用这种方法设计的机械臂可以认为是由定位结构及其后面串联的定向结构或手腕组成的。
这样设计出来的机器人都具有封闭解。
另外，定位结构都采用简单结构连杆转角为0或90°的形式，连杆长度可以不同，但是连杆偏距都为0，这样的结构会使推倒逆解时计算简单。
定位机构是涉及形式主要有以下几种：SCARA型机械臂，直角坐标型机械臂，圆柱坐标型机械臂，极坐标型机械臂，关节坐标型机械臂等。
SCARA机械臂是平面关节型，不能满足本文对机械臂周边3维空间任意抓取的要求；直角坐标型机械臂投影面积较大，工作空间小；极坐标方式需要线性移动，机械臂如需较大的工作空间，则臂长较长；和其他类型相比关节型机械臂在其工作空间内干涉是最小的，是一种较为优良的结构。
所以初步确定本文机械臂构型为关节型。
2.2臂杆长度的确定机械臂的臂杆设计如表2-1所示：表2-1 机械臂臂杆长度臂体名称大臂L1 小臂L2 机械手长度（mm）550 500 1502.3 机械臂结构设计2.3.1 关节结构方案为了便于机械臂关节的模块化涉及和简化结构，本设计使用电机直接连接减速器，减速器连接臂体连接结构。
图2-1是关节结构动力传递方案。
图2-1 关节结构动力传递方案使用这种联接方式因中间零件少，故形变量与回程间隙都较小，且能保持较高的结构刚度。
2.4 关键部件的选型2.4.1 关节负载的估算各关节的动态参数是驱动元件的选择和关节传动零件选择的重要依据。
由机器人动力学相关知识可知完整的机器人动力学方程为：式中一般使用静力学方法和动力学方法计算机器人的动力参数，速度较低的机械，在运行过程中，惯性引起的动载荷较小，一般使用静力学方法，忽略C和F的影响。
而对于运行速度较高机械，其动载荷也较大，即C项的影响较大，甚至超过静载荷；且粘滞摩擦也较大，同时考虑静载荷和动载荷，需使用动力学计算。
本文的设计要求是一款可以安装在全向移动平台上的轻型机械臂，对关节的旋转速度要求不高，因此估算机械臂力矩时采用静力学方法。
图2-2 机械臂受力简图估计关节力矩之前，首先假设每个关节的重力作用集中在中心，将连杆的重量均分于各关节，机械臂受力简图如图2-2 所示，使用静力学方法计算关节所受力矩的最大值。
六自由度机械臂三维静态仿真图如图2-3所示：图2-3 三维静态仿真图2.4.2 关节驱动系统电机的选型机械臂的驱动系统，有三种基本类型，即电动驱动、液压驱动和气动驱动，也可以根据需要组合成为复合式的驱动系统。
(1) 电机驱动目前机械臂上使用最多的一种驱动方式是电动驱动，它利用各种电机产生的力和力矩，直接或通过机械传动装置来驱动执行机构。
这类系统效率比液压驱动和气动驱动系统高，且电源方便，所以在机器人中得到了广泛的应用。
(2) 液压驱动液压驱动的主要优点是功率密度大。
液压缸也可直接作为臂体的一部分，因而结构紧凑，刚性好。
由于液压油液的不可压缩性，系统的固有频率较高，快速响应好，可实现频繁平稳的变速和换向。
液压系统易于实现过载保护，动作平稳、耐冲击、耐振动、防爆性好。
(3) 气动驱动气动驱动系统通常由气缸、气阀、气罐和空压机组成，其特点是气源方便、结构简单、造价较低、维修方便。
与液压驱动系统相比，同体积条件下功率较小，也难以进行速度控制，多用于中、小负荷且精度要求不高的机器人控制系统中。
综上，本设计决定使用电动驱动方式为机械臂提供动力，步进电机为驱动电机。
2.4.3驱动系统减速器的选型结合上文，本文将使用步进电机为驱动电机为机械臂提供动力，结合各关节受力和机械臂关节传动机构组合方式，应在驱动电机和机械臂关节间安装减速器做扭矩适配，降低输出轴的速度，增大输出扭矩。
一般行星齿轮减速器、蜗轮蜗杆减速器、谐波减速器、齿轮减速器等可以和步进电机适配。
1、行星齿轮减速器行星齿轮减速器通常由一个或者多个外部齿轮围绕着一个中心齿轮旋转，就像行星绕着太阳公转一样。
在工作状态中多个行星齿轮协同工作，因而承载能力大，属纯扭矩传动，工作平稳。
单级行星齿轮减速器的减速比一般较小，需要增加减速比时只需增加行星轮系的级数即可，而整体体积变化较小。
2、蜗轮蜗杆减速器蜗轮蜗杆减速器的传动比大，一般为10-80，也可以达到80 以上。
此外，蜗轮蜗杆减速器机械结构紧凑、热交换性能好、工作平稳、噪声小、具备机械自锁能力，安全性高。
3、谐波减速器波发生器，柔轮，刚轮是谐波减速器的三大部分，谐波齿轮减速器传动结构简单，减速比高，同时啮合的齿数多，运行平稳、传动承载力大，齿侧间隙小，传动精度高，传动误差只有普通圆柱齿轮传动的1/4 左右，传动空程小，适用于反向转动，在机器人领域有着广泛应用。
但对柔轮材料有较高的强度要求，工艺复杂。
4、齿轮减速器圆柱齿轮减速机构为定传动比齿轮机构，其传动准确，平稳高效，传动功率范围和速度范围大，广泛用于各种仪器仪表中，但其制造和安装精度要求高，高减速比时结构较为复杂，体积一般较大。
综上，初步去确定使用谐波齿轮减速器，减速比大，传动精度高，体积小巧，输入轴与输出轴轴线重合，可很方便地与步进电机组合安装成为机械臂关节的一部分，同时便于机械臂的模块化设计。
本文将采用Harmonic Drive CSF-mini 系列组合型谐波减速器，其中腰关节采用型号为CSF-14-100-2XH-F；肘关节俯仰和肘关节旋转采用CSF-11-100-2XHF，腕俯仰采用CSF-8-100-2XH-F。
2.4.4电机驱动器的选型虽然步进电机广泛地应用于各行各业，但步进电机并不能像普通的直流电机那样通过控制输入的等效电压就可以驱动和调速。
它必须利用电子电路，将直流电变成分时多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作。
常见的有单片机I/O 直接控制，步进电机驱动芯片、运动控制卡。
1、单片机I/O 直接控制方式使用单片机内部的锁存器、计数/定时器，和并行I/O 接口，可以实现对步进电机的控制，脉冲环形分配器的功能由单片机系统实现完成，通过软件中断方式实现步进电机的变速控制，改变通电顺序则可改变转向。
2、步进电机专用驱动芯片步进电机专用驱动芯片一般集成度较高，外围电路简单,一般有ENABLE、STEP 和DIR 三个输入端，ENABLE 为使能端，使能有效时方可驱动步进电机；STEP 为脉冲输入，输入一个脉冲，即可驱动步进电机产生微动；DIR 为方向，改变DIR 逻辑电平即可换向。
3、运动控制卡驱动控制通过计算机可直接控制步进电机，运动控制卡是专用于步进电机控制的PC 插卡，是应对复杂系统的控制而出现的，一般可同时控制十几台甚至几十台步进电机的运动，一般价格很高。
综上，本设计将使用步进电机专用驱动芯片来驱动步进电机。
其中肩关节和肘关节俯仰有自锁需求，使用东芝THB7128 3A 128 高细分步进电机专用驱动芯片驱动，其他轴选用A4988 微步驱动器。
2.4.5传感器的选型本文将使用步进电机和谐波齿轮减速器为机械臂提供动力，步进电机只需要通控制驱动脉冲的数量，即可简单实现较高精度的定位，并使工作物在精确地停在目标位置。
步进电机以细分后的步距角为基本单位进行定位。
以两相电机为例，其步距角为1.8°，使用1/16 细分方式进行驱动，那么每给驱动器一个脉冲步进电机转子旋转的角度为角度=1.8°*1/16=0.1125°，转子旋转一周需要脉冲数为360°/0.1125°=3200，需要旋转到其他任意角度的计算方式与上式相同。
本文使用限位开关的型号为Omron 微动开关SS-5 摆杆型限位开关。
2.4.6下位机的选型对于机器臂控制，需要对多台电机进行联动控制。
为了实现多台电机之间的通信和控制，必须建立一套数据通信系统来完成主计算机与各运动控制单元间的数据交换。
基于现场总线的分布式控制技术能够解决这些问题。
但常见的分布式控制系统又有USB 总线，SERCOS总线，RS-485 总线和CAN 总线等这几种。
本设计将采用RS-485 总线来实现机械臂的分布式控制。
本设计选用了TI公司的2000系列DSP TMS320LF2407 作为控制单元。
其时钟频率可达40MHz，具有高速的处理能力，片内资源丰富，特别是它特有两个内置事件管理器模块（EVA、EVB）。
通过JTAG 接口可以方便的对DSP 进行全速的在系统调试仿真。
TMS320LF2407 的电源电压为 3.3V，正常下作电流为80m A 左右，抗干扰能力较强。
关节控制器硬件电路关节控制器是以DSP 芯片为核心，芯片本身及其外围电路的性能直接决定了系统的性能。
故芯片的选择及其外围电路的设计，也就显得十分的重要。
下面将通过单个模块电路的方式分别介绍控制器硬件电路。
(1)电源电路通过开关电源，接入B0505LS模块产生稳定的的5V 电压作为TPS7333芯片的供电电压，管脚8做为2407 的上电复位信号。
管角5,6 通过滤波电容输出作为2407 的供电电压（3.3V）。
如图2-5。
图2-4 电源电路(2)时钟电路TMS320LF2407 的时钟源可以来自外部有源晶振也可以用晶体，利用内部振荡器。
一般经常使用外部时钟输入，因为使用外部时钟时，时钟的精度高、信号比较稳定，外部时钟电路和锁相环电路如图2-6 所示。
图2-5 时钟电路(3)JTAG 接口电路仿真接口电路如图2-7所示.目标层次的TI调试标准使用5个标准的IEEE1149.1(JTAG)信号（TRST、TCK、TMS、TDI、TDO）和两个TI扩展口（EMU0、EMU1）。
