园区弱电布线常用的几种线缆敷设方式
电缆的四种敷设方式
电缆的四种敷设方式
1、架空敷设：
架空敷设是一种在天然路基上沿着规定路线从桩台上提升到一定高度，以支架衬挂或电力拖拉机拉缆的方式，把电缆从就设桩台间逐段固定
的电力敷设工法，它的特点是保证了电缆敷设高度要求，减轻了限高
建筑物对电缆的影响，避免了电缆在重车辆行驶中或者受洪水冲刷等
情况的危害，保证了电缆的安全运行。
2、用沙式敷设：
沙式敷设是把电缆设置在天然路基上或者路面沟槽中而不使用支撑装
置和附件，电缆整体直线埋入沟槽置于一定深度，并以沙土覆盖的电
力敷设工法。
它的特点是省工省料，不占用道路空间，避免支架的占地、受力，不用限高，当路面施工时，可以不破坏电缆布设。
3、沟穴敷设：
沟穴敷设是把电缆固定在天然路基上，用挖沟法埋设沟槽、垫块和侧
坡路基石，把电缆放置其间，布设恰当并用沙土覆盖的电力敷设工法，它的特点是不占用道路行车空间，限高时可不受影响，有效地避免了
重车辆行驶、洪水冲刷等外界影响，在填土上均匀紧实不生沙，确保
电缆的正常运行。
4、墙壁敷设：
墙壁敷设是把电缆沿某建筑物的墙壁单独敷设的电缆布放形式，安装
位置一般在地下室或进入楼房的电缆沟中，以插入入墙管内敷设，要
在路堤旁缺口及护坡处予以穿经，并用水泥砂浆进行封堵，防止污染防止电缆老化，确保电缆的正常运行。
弱电智能化工程线缆敷设主要施工方法
1、弱电智能化工程线缆敷设主要施工方法1.1、施工准备导线为若RVV系列护套铜芯导线，导线的规格、型号符合设计要求，并有产品出厂合格证及检测报告。
镀锌铁丝顺直无背扣、扭接等现象，并具有相应的机械拉力。
护口：应根据管径的大小选择相应规格的护口。
接线端子：应根据导线的根数和总截面选择相应的接线端子。
备好焊锡、焊剂、橡胶绝缘带、黑胶布、滑石粉、布条等辅助材料。
配管工程和线槽安装工程配合土建结构施工完毕。
竖井配管及线槽安装完毕。
配合土建工程顶棚配管和线槽安装完毕。
1.2、操作工艺工艺流程选择导线：相线、中性线及保护地线的颜色应加以区分，用淡兰颜色的导线为中性线，用黄绿双色为保护地线，用黄、绿、红颜色线为相线。
清扫管路：清扫管路的目的是清除管路中的灰尘、泥水等杂物。
清扫管路的方法是将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。
穿带线：采用φ1.2-φ2.0mm的铁丝。
先将铁丝的一端完成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有10-15cm的余量。
在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。
放线及断线：放线前应根据施工图对导线的规格及型号进行核对，放线时将导线置于放线架或放线车上。
接线盒、开关盒内的导线预留长度为15cm，配电箱内导线的预留长度为配电箱箱体周长的1/2。
管内穿线：(1)当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
(2)不同电压等级的导线必须穿于同一管内。
当超过下列长度时应在管口处或接线盒中加以固定：A.截面50mm2及以下的导线为30m；B.截面为70-95mm2的导线为20m；C.截面积180-240mm之间导线为18m。
大截面导线在竖井桥架中加以固定。
(3)穿入管内的绝缘导线不准接头或局部绝缘破损及死弯。
导线连接：用电工刀或剥线钳对导线进行削、勒及剥削绝缘层，一般4mm2以下的导线原则上使用剥削钳，但使用电工刀时，不允许采用刀在导线周围转圈剥削绝缘层的方法。
电气工程师基础知识点电缆敷设的方式
电气工程师基础知识点电缆敷设的方式电缆敷设是电气工程中非常重要的一项工作。
电缆敷设的方式有多种，下面将介绍一些常见的电缆敷设方式。
1.直埋敷设方式：直埋敷设方式是将电缆直接埋在地下。
这种方式适用于地面上没有其他建筑物或其他障碍物的情况下，可以保护电缆免受外界的机械损伤和环境影响。
2.架空敷设方式：架空敷设方式是将电缆架空安装在电缆托架上。
这种方式适用于电缆跨越较长的距离，比如山区或者大型工业厂区等地方。
3.地沟敷设方式：地沟敷设方式是将电缆安装在预先开挖好的地沟中，然后用土填埋。
这种方式适用于一些需要较深埋设的情况，如公路、铁路和城市道路等。
4.管道敷设方式：管道敷设方式是将电缆安装在预先安装好的管道中。
这种方式适用于需要在地下进行较长距离传输电缆的情况，如城市供电干线。
5.悬挂敷设方式：悬挂敷设方式是将电缆悬挂在建筑物的梁和墙上。
这种方式适用于一些建筑物内部的电缆布线，可以节省空间，使得电缆更容易安装和维护。
6.水下敷设方式：水下敷设方式是将电缆安装在水下，常见于海底电缆。
这种方式适用于跨越海洋或者深水区域进行电缆传输的情况，需要考虑水下环境对电缆的影响。
以上是常见的电缆敷设方式，根据具体的工程情况和要求，可以选择适合的敷设方式。
1.选择适当的电缆类型和规格，根据工程所需的电流、电压和传输距离等参数来确定电缆的选择。
2.在敷设过程中，需要保护电缆免受机械损伤和过载等因素的影响。
可以采取一些保护措施，如使用防护管、保护套等。
3.在完成敷设后，需要进行电缆的测试和绝缘检查等工作，以确保电缆的正常运行。
总之，电缆敷设是电气工程中至关重要的一部分，选择适当的敷设方式和合理的电缆规格，能够确保电缆的安全使用和可靠的电力传输。
同时，还需要进行维护和检修等工作，以延长电缆的使用寿命。
弱电工程常见的电缆敷设方式v
一、穿管要求电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。
并考虑防止老鼠等小动物进入的措施。
问题1：多少根电缆才需要用电缆沟敷设？答：根据“措施2009 6.10节8根以下建议采用直埋，8~12根建议采用排管，12~18根建议采用电缆沟，18根以上建议采用电缆隧道。
”这些都是建议性的，接合实际工程参考即可，没有那么固定。
至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。
具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。
问题2：电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。
）2：（载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。
）问题3：高压电缆敷设，电缆沟有深度要求吗？答：没有什么要求，电缆沟深度是根据你的电缆数量及电缆种类的数量来决定，比如说有控制电缆，低压动力电缆，高压动力电缆，一般就会设置三层，一般每层之间的间距为250~300，这样来决定高度。
弱电工程线缆导线单股、多股常用连接方法
弱电工程线缆导线单股、多股常用连接方法正文：需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图4-46大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。
图4-50（3）多股铜导线的直接连接。
多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
电缆敷设4种方式的施工要点,收藏学习
电缆敷设4种方式的施工要点，收藏学习电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。
针对这四种敷设方式的施工要求总结如下。
一、直埋电缆敷设要求（1）开挖的沟底必需是松软的土层，假如是石块或硬质杂物要铺100mm厚的软土或砂层。
电缆四周的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。
在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应实行保护措施，电缆应埋于冻土层以下，当受条件限制时，应实行防止电缆受到损伤的措施。
（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。
（3）中心接头盒外面要有铸铁或混凝土保护盒。
（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。
（5）电缆相互交叉，与非热力管和管道交叉，穿越道路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。
（6）直埋电缆一般使用铠装电缆。
在铠装电缆的金属外皮两端要牢靠接地，接地电阻不得大于10Ω。
（7）直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。
严禁将电缆平行敷设于管道的上方或下方。
二、排管电缆敷设要求（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必需光滑；2）按需要的孔数将管子排成肯定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，掌控电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采纳铠装电缆。
强弱电线缆敷设标准
强弱电线缆敷设标准电线缆是电力工程中不可或缺的基础材料，它承载着电力传输的重要任务。
强弱电线缆的敷设是电力工程中的一项重要环节，正确的敷设能够确保电力系统的正常运行和安全性。
本文将介绍强弱电线缆敷设的标准和要求，以及敷设的具体方法和注意事项。
一、强弱电线缆敷设应符合以下标准和要求：1. 电线缆选择和材质：根据电力工程的需求和具体情况，选择符合规定标准的电线缆，并确保其质量达到要求。
强电线缆应采用耐高压的绝缘材料，防止电线绝缘击穿。
弱电线缆则应选用更加柔软、绝缘性能优越的材料。
2. 敷设环境要求：敷设电线缆的环境应达到相关的要求。
如强电线缆应远离强电磁场和高温热源，避免因环境因素导致电线缆受损。
弱电线缆应避免与强电线缆共同敷设，以减少干扰和干扰。
3. 敷设路径规划：根据具体工程需要和安全要求，合理规划电线缆的敷设路径。
避免将强弱电线缆敷设于同一通道，以防止相互干扰和交叉感应。
4. 敷设深度和间距：电线缆的敷设深度应符合规定的标准要求，以保护电线缆免受外部损坏。
敷设间距应根据电线缆的类型和额定电流确定，避免过于密集或过于分散的敷设方式。
5. 敷设方式：电线缆的敷设应采用合适的方式。
如强电线缆可以采用埋地或架空敷设，弱电线缆则适合采用埋地、杂敷等方式。
二、强弱电线缆敷设的具体方法和注意事项1. 敷设前准备工作：a. 验收电线缆质量和数量，确保符合要求。
b. 根据电线缆路径规划设计，确定敷设的起点和终点。
c. 清理敷设区域，确保无障碍物和杂物。
2. 敷设过程：a. 强电线缆的敷设通常采用埋地方式。
首先，进行挖沟作业，沟槽宽度和深度应符合规定标准。
然后，敷设电线缆，注意与弱电线缆保持一定间距。
最后，进行沟槽的回填和压实工作。
b. 弱电线缆的敷设可以采用埋地或杂敷方式。
埋地敷设与强电线缆类似。
杂敷方式指将弱电线缆穿过已存在的空隙中，如管道、空心板等。
在此过程中，注意保护弱电线缆的绝缘层，避免划伤或挤压。
3. 敷设后工作：a. 进行电线缆的验收和试运行，确保敷设质量和安全性。
弱电系统线材详细介绍及敷设
弱电系统线材详细介绍及敷设
3.1设置电缆桥架和线槽敷设缆线应符合下列规定：
• 电缆线槽、桥架宜高出地面2.2 m以上。线槽和桥架顶部 距楼板不宜小于30 mm；在过梁或其它障碍物处，不宜小 于50 mm。
• 槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、 转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线 槽布放缆线应每间隔1.5 m固定在缆线支架上。
有BV(铜芯聚氯乙烯绝缘电线,独芯线 )，BVV(聚氯乙烯护套铜芯 线，双芯线 )，BLVV（铝芯聚氯乙烯绝缘氯乙烯护套园型电缆）, BVVB(聚露乙烯护套铜芯线，三芯线 )， BVR(铜芯聚氯乙烯绝缘 软电线 )，RV(铜芯聚氯乙烯绝缘软线 )，RV-90(聚氯乙烯绝缘软 线 ),RVV(铜芯聚氯乙烯绝缘聚氯乙烯护套软电线 )，RVB(平行扁 形无护套软线 )。
弱电系统线材详 细介绍及敷设
弱电系统线材详细介绍及敷设
电视监控、有线电视、出入口控制、防盗报警、 消防报警、公共广播、电话、网络、智能化布线、 一卡通、停车场、远程抄表等
电力电信
广播电视
智能楼宇
智能小区
重点工程
工矿企业
道路交通
商场超市
文教卫生
政府部门
公安系统
宾馆酒店
机场车站
金融行业
其它行业
电线电缆根据用途，导体材料，绝缘与外护套材 料，外型结构及耐温等级不同而分为不同的类 别：
其中的B、V、R、L分别代表不同的含意. B:开头的B代表固定敷外布线电缆;结尾的B代表形
状为扁型. R:开头的R代表连接用软电缆;结尾的R代表软结构. V:第一个V代表聚氯乙烯绝缘;第二个V代表聚氯乙
烯护套. L:铝导体，如BLVV,BLVVB,BLV.
详解电力电缆线路常见敷设方式及其要求
详解电⼒电缆线路常见敷设⽅式及其要求⼩筱寄语电友你好和往期内容有重复希望⼤家谅解，其中穿插以前内容。
汇总来⾃各⽅电友总结!感谢！不喜勿喷底部找⼩筱⽂章底部找⼩筱⽂章电⼒交流2群 490903491电⼒电缆线路的敷设⽅式及其要求1. 电⼒电缆线路的敷设⽅式（1）直接埋设在地下，这是最通⾏和最经济的敷设⽅法。
（2）敷设在电缆沟内，⽤于多条电缆的敷设。
电缆沟虽然当时投资⽐直埋较⼤，但其便于进⾏温度监视和采取通风降温措施，改善其散热条件。
另外，电缆沟还具有便于电缆检修、新设、更换以及有利于防⽌外⼒损伤和故障测寻、修复等优点。
（3）安装在电缆隧道内，当在发电⼚或变电站出线电缆很多或并列敷设条数较多（如20~40条以上时）的地区敷设电缆时，应考虑建造电缆隧道。
建造电缆隧道虽然建设时投资⼤、⼯期长、建筑材料耗费多，⽽且带来通风、防⽕、防漏⽔等⼤量问题，但是它具有以下优点：1）⼤量地减少了电缆线路所占道路断⾯（⾛廊）。
2）减少对电缆的外⼒破坏和机械损伤。
3）消除因⼟壤中有害物质引起的保护层化学腐蚀。
4）检修或更换电缆迅速⽅便。
5）随时可以增放新电缆，⽽且不必掘开路⾯。
（4）敷设在电缆排管内，当较多电缆通过市区街道时，直埋对电缆压⼒⼤，⼜不适宜建造电缆沟和隧道，可建造电缆排管，造价低于隧道，但⼜具有许多隧道的优点，还不必考虑防⽕问题。
（5）敷设在电缆托架上，是⼚区内电缆安装的新形式，⼚区内（尤其是发电⼚或化⼯⼚内）管线很多，建筑电缆沟已很困难，⼜常常因为热管道的跑汽、跑⽔⽽损伤电缆，因⽽在⼚区内采取电缆托架架空安装来代替电缆沟。
（6）架空安装，由于近年塑料电缆的发展，电缆的重量减轻，把电缆吊挂在吊线上（或固定在杆塔上）的⽅式逐渐得到应⽤。
架空电缆和埋在地下的电缆相⽐，易受外界的影响，不够美观，但建设费⽤较低。
2. 电⼒电缆线路敷设的安全技术要求（1）电缆直接敷设在地下的安全技术要求1）电缆的埋设深度不应⼩于0.7m，通过农⽥时埋设深度不⼩于1.2m。
电力电缆的敷设方式
电力电缆敷设方法电力电缆敷设方法有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。
从技术上比较，电缆隧道法和电缆沟敷设法是最好的的敷设方式，因为这两种方式便于电缆的施工、维护和检修。
在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。
实践证明公用隧道运行效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。
在国内，由于各种因素的限制，这种敷设方式是较少的。
相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。
因此电缆敷设方式的选择，要结合实际情况，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性，易于维护的要求和技术经济合理的原则是正确的定。
电力电缆的选择常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。
目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为应用最广泛的电缆产品。
在电缆选型时，应根据使用的不同环境和条件，结合具体情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。
电缆截面积的选择电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。
如选用的电缆截面积偏小，会导致电压质量下降。
线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。
因此应根据负荷预测结果，选择合适的截面积，使电力电缆在最大工作电流下满足缆芯温度和压降的要求，最大短路电流作用下的热稳定要求。
由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。
在为三相四线制低压电网选择电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。
电缆的4种敷设方式
电缆的4种敷设方式1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？答：每管宜只穿1根电缆。
除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。
电气工程知识：配线敷设的五种方式是什么.doc
电气工程知识：配线敷设的五种方式是什么
一、隧道式优点：运行维护和检修方便。
缺点：需要大量资金、材料来建设坚固的地下隧道和足够的管道布置空间，建设投资费用较高。
这种方式不适合居民生活小区内采用。
二、缆沟式（明沟式）
优点：电缆运行维护和检修方便。
缺点：缆沟建设的投资较大，影响小区内整体布置，而且需要有可靠的排水系统和设备，维护费用较高。
缆沟式电缆敷设方式若用于生活小区或人员集中的场所，有以下几个方面的问题需要注意：
1.必须有专用的排水系统，且常年处于良好状态，如多数小区采用明沟方式，排水设备运行维护费用将很高；
2.缆沟密封不严，易遭受小动物损坏；
3.因住宅区内车辆、人员集中缆沟盖板易损坏；
4.如该缆沟属电力部门专用缆沟因盖板的丢失、损坏而导致人身伤害事故，易产生法律纠纷。
三、穿管式优点：容易于施工，遇到交叉管道时，灵活性较高，不影响小区内景观和整体布置，所需费用较低。
缺点：这种方式需要在电缆敷设拐弯处增设检修井，存在不安全因素。
穿管式电缆敷设方式需注意以下问题：
1.大截面电缆穿管困难及弯曲半径不易保证；
2.管内电缆一旦有损坏，必须整根更换。
3.须增加多根备用穿管。
四、沟槽式（暗沟式）
优点：无积水问题，电缆走径有明显标示，沟槽方向具有随意性，
不影响小区内景观。
缺点：沟槽式电缆敷设方式不适合用于道路和硬化地面处。
五、直埋式优点：便于施工，不影响整个小区的环境美观、投资少、工期短。
缺点：电缆运行中出现故障检修维护困难，运行维护不利。
弱电工程常见的电缆敷设方式
前言：现在的弱电工程施工工艺要求越来越高了，尤其做管穿线等工作，施工工艺的好坏，不单单是美观上面，还有施工质量的要求。
下面一起来看看弱电工程中常见的几种电缆敷设方式正文：一、穿管要求电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。
并考虑防止老鼠等小动物进入的措施。
问题1：多少根电缆才需要用电缆沟敷设？答：根据“措施2009 6.10节8根以下建议采用直埋，8~12根建议采用排管，12~18根建议采用电缆沟，18根以上建议采用电缆隧道。
”这些都是建议性的，接合实际工程参考即可，没有那么固定。
至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。
具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。
问题2：电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。
）2：（载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。
弱电工程施工布线方法总结_园林工程施工总结
弱电工程施工布线方法总结_园林工程施工总结弱电工程施工是指建筑工程中电力弱电设备的安装和调试工作。
弱电工程主要包括通信、网络、监控、防盗、消防、音视频等系统。
在弱电工程施工中，布线是非常关键的环节，布线质量的好坏直接影响到系统的性能和稳定性。
下面是弱电工程施工布线方法的总结。
1. 规划布线路径：在施工前，要对整个弱电系统的布线路径进行规划。
根据系统的功能需求，合理划分各个布线区域，并确定各个区域的布线路径。
2. 明确管道和走线槽的规格：在布线之前，要根据需求确定管道和走线槽的规格和尺寸，确保能够容纳所有的弱电线缆。
同时还要预留一定的备用位置，以方便后续的维护和扩展。
3. 先布置主干线路：在布线的时候，要先布置好主干线路。
主干线路包括主干电缆和光缆，它们连接着各个布线区域，是整个系统的核心部分。
主干线路的走向应尽量缩短，减少线长和损耗。
4. 分段布线：在布线的时候，要将整个系统划分为若干个布线段，每段长度不宜过长，一般控制在100米以内。
分段布线可以更好地控制系统的信号衰减和干扰。
5. 分类布线：在布线的时候，要根据各个系统的特点和要求，进行分类布线。
不同的系统应分开布线，避免互相干扰。
还要根据布线的用途进行分类，将信号弱的线和信号强的线分开布线，以减少互相干扰。
6. 保持布线间距：在布线的时候，要保持相邻线缆之间的一定距离，以防止互相干扰。
一般可以按照10倍直径的原则进行布线，即相邻线缆之间的距离应大于10倍线缆的直径。
7. 使用合适的布线方式：在布线的时候，可以采用不同的布线方式。
常见的布线方式包括架空布线、地面布线、壁面布线和隐蔽布线等。
根据具体情况选择合适的布线方式，以确保布线的美观和安全性。
弱电工程施工布线方法的关键是规划布线路径、明确管道和走线槽的规格、先布置主干线路、分段布线、分类布线、保持布线间距、使用合适的布线方式。
在施工过程中，还要注意保护好线缆，防止受到损坏。
布线施工完成后，还要进行测试和调试，确保系统的正常运行。
弱电工程常见的电缆敷设方式2017-7-14
ĦU W：现在的弱电工程施工工艺要求越来越高了,尤其做管穿线等工作，施工工艺的好坏，不单单是美观上面，还有施工质量的要求。

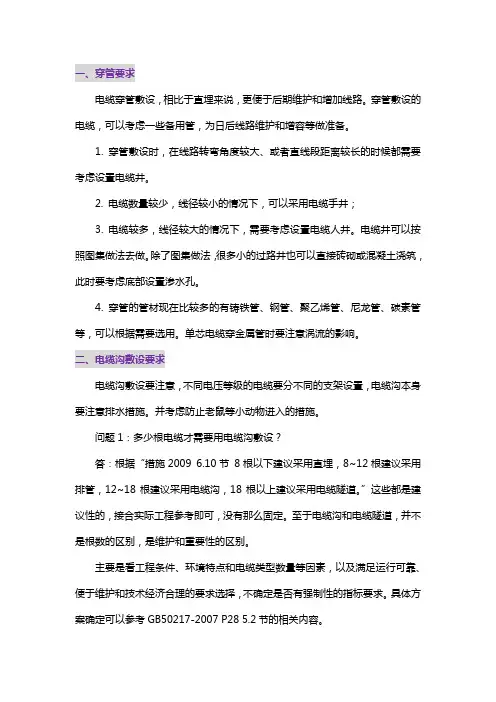

下面一起来看看弱电工程中常见的几种电缆敷设方式正文：电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1 .穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2 .电缆数量较少，线径较小的情况下，可以采用电缆手井；3 .电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。
4.穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。
单芯电缆穿金属管时要注意涡流的影响。
二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。
并考虑防止老鼠等小动物进入的措施。
问题1:多少根电缆才需要用电缆沟敷设？答：根据〃措施20096.10节8根以下建议采用直埋，8~12根建议采用排管,12-18根建议采用电缆沟，18根以上建议采用电缆隧道J这些都是建议性的，接合实际工程参考即可，没有那么固定。
至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。
主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。
具体方案确定可以参考GB50217-2007P285.2节的相关内容。
问题2:电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96β）2:（载流量的相关系数可以参考GBT16895.15-2002《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。
园区弱电布线常用的几种线缆敷设方式
园区弱电布线常用的几种线缆敷设方式前言：做好园区总体规划设计是十分重要的，它是做好今后园区室外弱电布线的重要前题条件。
对于较大规模的智能住宅小区，特别是由几十栋、上百栋多层建筑或由许多栋多层、小高层及高层住宅楼组成的住宅小区，它们往往是通过多期施工才能建设好整个园区，因此，在该工程方案设计阶段或初步设计阶段就应该着手做好园区弱电布线的总体规划设计。
结合智能小区室外布线的特点，智能小区常用的布线方式有人(手)孔管道方式、铠装电缆直埋敷设方式、利用地下室设置的电缆桥架敷设弱电线缆的方式、墙壁电缆方式、穿管敷设方式等等铠装电缆直埋方式用铠装电缆直埋方式布线主要用于同路径敷设的电缆根数少的部位，如具有高电平的广播线路，为美化环境及应对应急事件而设置的园区广播系统，平时用于背景音乐播放，遇突发事故时可作应急事故广播。
但该系统往往是100V或120V定压传输的系统，高电位对其他弱电线缆具有很强的干扰，绝不能与其他弱电线缆在同管道系统敷设，既使是采用屏蔽电缆也是应避免的。
另一方面背景音乐的扬声器布放位置除在道路两侧外，还布置在景点、草坪、花园等地，这些位置又适合铠装电缆直埋敷设。
铠装电缆埋设深度一般为0．70m，在穿越道路时需穿钢管保护，此时埋深可在0．40m及以下。
另外，周界保安报警的布线也十分适合用铠装电缆采用直埋方式敷设。
利用地下室电缆桥架敷设线缆方式电缆桥架在地下室内敷设的方式是又一种常用的布线方式，这也是具有智能小区特点的，因为只有高挡的住宅区才会有较多的甚至是连成一片的地下室，对于高层建筑或小高层建筑有地下室自不必说，就是多层建筑为人防地下室、自行车库、储物间或各类站房也会设置地下室。
另外，拥有几百个停车位，将许多栋建筑连成一片的地下停车库更是为采用桥架敷设弱电线缆提供方便。
注意室内室外线缆的衔接，室外电缆穿入到地下室时一定要预留穿墙套管。
套管预埋的标高是应特别注意的重点，应使套管标高高于室外人(手)孔出线管的标高，防止雨水灌入地下室；在地下室外墙较厚(大于240mm)情况下，穿墙套管的预留应尽量使墙外侧套管口低，墙内侧套管口高，使内外口中心连线与水平面成20度左右的夹角，以便于大对数电缆引上至桥架；穿墙套管的预埋数量应按终期需要量预留，预留的富余量可表现在套管的数量上，也可表现在套管的管径加大上；地下室架设的桥架上若敷设大对数电缆，为满足大对数电缆的曲率半径的要求，电缆桥架不得拐直角，转弯桥架应为钝角；对于大面积的地下室应把桥架连成一个系统，桥架穿防火墙时要采取防火枕等有效防火措施；对于两栋相近均有地下室的建筑应采用预埋钢管方式，沟通两地下室的弱电电缆桥架。
弱电施工方案线缆敷设
弱电施工方案线缆敷设线缆的敷设是隐蔽工程中最关键的一环。
好的线缆敷设能够直接影响工程的质量和项目的维护量。
因此，线缆敷设工作是土建工作中的重点，也是检查考核的重点。
敷设不当可能导致难以发现和排除的故障，解决成本也相对较高。
在线缆铺设前，应该根据现场点位的长短情况，制定合理的线缆配盘计划。
如果点位较少，可以从远的点开始放线，直到最近的点。
这个配盘工作是放线前重要的施工步骤，线缆的合理利用可以给项目节约大量的人力财力。
在放线前，必须测量线缆的绝缘情况。
电力及信号线缆的绝缘阻值一般都在线缆的表皮上明确标示，测试值必须大于这个值。
可使用兆欧表或万用表的通断档测试绝缘情况。
短路或者断路的线缆，严禁在地埋时使用。
在线缆放线的过程中，必须把线缆盘装时的扭劲去除。
对于非铠装线缆，如帝一视频线、控制线等，放线时从线缆中间开放。
放线时一边拉线一般旋转线缆释放扭劲。
对于带线缆盘的铠装线缆，单根在300米以内，并且数量在5根以内，可以滚动线缆盘放线，保证线缆的平直，不扭劲。
长距离放线必须使用放线盘/架放线。
公司要求线缆沟内不能有接头。
在线缆铺设中，必须做好放线记录表，便于日后的查找及资料的归档。
线缆放线记录表必须登记线缆的种类、线缆的起始端米数、终点端米数、点位的去向等信息。
每放一根线缆，必须在线缆的两头做明显的线缆标记，方便在机房整理及日常维护过程中，从大量的线缆中，方便、快捷的找到所需线缆。
在线缆过已有预埋管线的路段时，可以使用钢丝穿过预埋管，再将线缆固定在钢丝上，带过预埋管线路段。
如果预埋管内线缆较乱，钢丝无法通过，可以使用玻璃钢穿线器穿线。
在槽式桥架的垂直安装过程中，线缆必须绑扎固定处理。
光缆、信号线缆、电力线缆应分类捆扎，避免干扰。
捆扎距离不应大于1.5米。
强弱电分开的桥架，在放线时必须把线缆分开铺设，电力线缆放在较宽的一面，视频线、控制、信号线在窄的一边。
线缆铺设应当单层敷设，保持水平，不得出现交叉。
拐弯处应按照最大截面电缆允许的弯曲半径施工，沿着槽盒外侧转弯。
建筑物弱电系统施工技术的光纤敷设及接头处理方法
建筑物弱电系统施工技术的光纤敷设及接头处理方法建筑物弱电系统的发展，使得光纤敷设和接头处理成为了其中重要的一环。
在没有合适的施工技术和方法的支持下，弱电系统的稳定性和可靠性将受到很大影响。
因此，本文将介绍建筑物弱电系统施工过程中光纤敷设和接头处理的方法，以提升系统的性能和效果。
一、光纤敷设方法光纤敷设是建筑物弱电系统构建中不可或缺的一部分。
以下是几种常用的光纤敷设方法：1. 点对点敷设法：该方法适用于需传输信号的两个特定点之间，如办公室和服务器房之间的连接。
敷设光纤时需要细心，避免弯折、扭曲或损坏光纤。
2. 拖拉敷设法：该方法适用于光纤敷设路径较长且中间经过多个终端设备的情况。
在敷设过程中，需注意保护光纤不受损，并注意保持合理的弯曲半径。
3. 干墙内敷设法：适用于墙面内的光纤敷设，应该使用高强度的光纤电缆，并确保光纤的断面尺寸适当以便过墙条安装。
二、接头处理方法接头处理是光纤敷设后的重要步骤，以下是几种常用的接头处理方法：1. 冷接法：该方法适用于一般的接头处理。
在操作过程中，首先要保证接头面的干净和光滑，然后使用冷接剂将光纤接头固定在连接器的适配套内。
2. 热融法：适用于需要高传输效率的接头处理。
在此方法中，通过使用电子镊子来加热光纤，使其与连接器中的光纤热融合。
3. 机械拼接法：适用于紧急情况下的接头处理。
这种方法使用配备了机械连接器的设备，通过机械方式将两根光纤连接在一起。
三、故障排查和维护技巧在建筑物弱电系统的光纤敷设和接头处理完成后，故障排查和维护也是十分重要的。
以下是一些常用的技巧：1. 使用光源和光功率计：在故障排查中，可以使用光源和光功率计来检查光纤的连通性和传输功率。
2. 定期检查和清洁：建议定期检查光纤连接的松动和磨损情况，并定期清洁光纤的接头面以确保良好的信号传输。
