公司施工图设计及出图规范
施工图出图标准

施工图出图标准(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除施工图出图标准A.精装修施工图设计:一、设计范围与设计要求1.设计范围与设计内容:区域范围:专业范围:包括所有精装区域的装修、水电(含智能化、消防)、暖通机电设备、VI标识系统、灯光、软装配饰、艺术摆件等专业的施工图设计或整合设计内容:包括装修以及涉及装修的相关专业的平、剖、立面图纸,大样图(放样图)、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等;2.设计要求:由装修专业负责协调、整合装修阶段所有专业的图纸设计工作,确保提交图纸的统一性、完整性和协调性,避免出现不用专业间图纸矛盾或者同一专业内大样与平立面矛盾等问题;图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化;图纸及所选材料必须满足消防验收规范等国家强制性法规的要求,确保工程能够顺利通过验收;满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求,充分考虑经营管理者使用维护的便利性和经济性二、设计成果(要求设计方提供的设计成果)01.图纸封面02.深度要求:包括项目名称、图纸名称、编制单位、编制时间03.图纸目录04.深度要求:包括图纸编号、图纸名称、图纸张号、图幅05.施工图设计说明(有关规范、材料和工艺的说明)06.深度要求:有关设计依据、设计规范、主要施工做法的说明、施工过程中应注意的技术性说明文字等07.建筑原始结构图(现场测量)08.深度要求:标有详细、准确的现场测量的平面尺寸及标高,客观反映场地实际情况09.平面布置图010.深度要求:包括平面布局、家居布置、地面材质、地面高差;可将立面索引图合并在此图中,但不可索引任何剖面;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸011.平面布置图中各立面索引图012.深度要求:清晰反映立面与平面的方位、坐标、轴线关系,准确索引所有立面图纸编号013.砌筑定位图014.深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸;不同材料隔墙的做法详图索引;如建筑设计院已出隔墙定位图,在装饰设计无改动的情况下,以建筑设计院图纸为准015.地面铺装(材质)图(含分隔尺寸)016.深度要求:地面面层材料的名称、种类、规格尺寸、地面标高;活动家具及可移动的地毯需删除,注意房间中的固定衣柜、卫生间的洗手台、座便器下方地面及厨房的橱柜等地面是否铺地材,需与施工中地面面材的施工范围一致;地面做法的大样、地面拼花的大样、地面高差或不同材质衔接的细部节点等在此图上索引017.天花布置图(包括灯具、风口、烟感、喷淋等机电的定位)018.深度要求:包括天花造型、窗帘盒、灯具排布、使用材料、各部位标高;尺寸标注同平面布置图019.天花开线图020.深度要求:包括天花造型、窗帘盒及灯具相对尺寸、天花使用材料、各部位的标高;可将天花造型大样索引和天花剖面索引合并在此图中021.天花照明布置图(包含吊顶尺寸、标高、灯具尺寸等)022.深度要求:清晰准确的灯具水平、竖向定位尺寸,控制回路的设置及开关数量023.综合天花图024.深度要求:在天花图基础上绘制,包括灯具、空调、消防、智能化等机电末端点位和检修口的位置、尺寸,以室内隔墙毛坯面为尺寸标注的基准线025.水电、设备图(包含给排水、强弱电、灯光、暖通、智能化、消防等)026.深度要求:①强弱电点位平面布置图包括以下图纸:电气平面图、电气系统图、弱电平面布置图、安防平面布置图。
装饰施工图规范

济南万泰建筑装饰工程有限公司图纸规范为加强万泰设计人员制图的规范化管理,提高设计质量和标准,强化万泰装饰公司的精品意识,根据现阶段装修行业的实际情况,遵循《房屋建筑制图统一标准》(GB/T50001—2001)的要求,特制定本图纸规范。
一、图纸内容要求(一)图纸排列顺序为了使设计师能够较好地向客户表达其设计意图,又使施工者有较完整的施工依据,减少施工中变更、拆改项目,提高工作效率,因此要求设计师必须保证图纸齐全,排列有序(按下列顺序排列)。
(1)*图纸封面(万泰装饰公司统一制作的模板打印)(2)*设计说明(万泰装饰公司统一制作的模板打印)内容填写设计方案的构思思路及方案说明。
(3)*图纸目录(万泰装饰公司统一制作的模板打印)(4)*原始结构图(5)*平面布置图(6)*地面布置图吊顶布置图(7)*吊顶布置图(8)*插座布置图(9)*新做家具图(10)*装饰立面图(二)图纸的美观性:由于装饰中客户多为不了解装饰行业,对室内装饰设计施工图纸不易看懂,因此仅仅是图纸规范是不够的,图纸也必须绘制得形象、生动,图纸的美观性也非常重要。
(1)正投影图纸的美观。
(2)图纸整体包装的装帧要求。
A. 设计师交客户的图纸必须使用万泰装饰公司统一的封面装订。
B. 封面上客户和设计师的名字必须用万泰装饰公司统一制定的模板字体打印。
C. 20页内的图纸(封面和封底除外)用拉杆夹装订,20页以上的图纸(封面和封底除外)用穿孔拉杆夹装订。
D.图纸须用万泰装饰公司统一制作的封面模板打印在A4白纸上作封面。
(三)图纸内容的要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员,设计师就必须掌握设计的图纸规范;在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条,描绘建筑内部装饰空间的形体轮廓线来表达设计意图的,所以严格的线条绘制和严格的制图规范是它的主要特征。
施工图设计要求

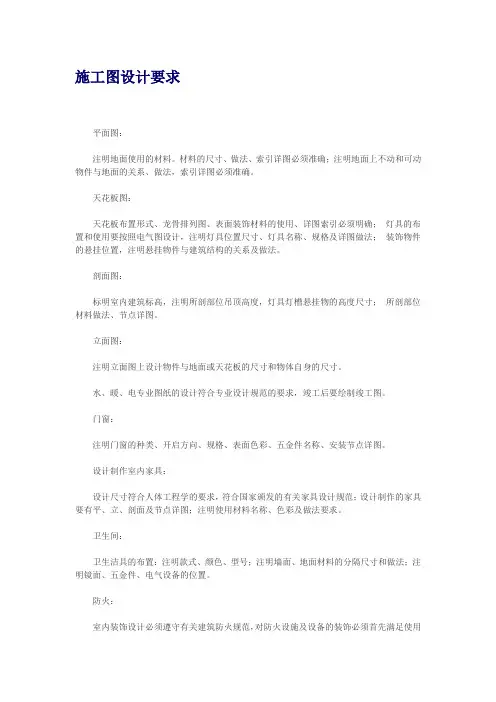

施工图设计要求平面图:注明地面使用的材料。
材料的尺寸、做法、索引详图必须准确;注明地面上不动和可动物件与地面的关系、做法,索引详图必须准确。
天花板图:天花板布置形式、龙骨排列图、表面装饰材料的使用、详图索引必须明确;灯具的布置和使用要按照电气图设计,注明灯具位置尺寸、灯具名称、规格及详图做法;装饰物件的悬挂位置,注明悬挂物件与建筑结构的关系及做法。
剖面图:标明室内建筑标高,注明所剖部位吊顶高度,灯具灯槽悬挂物的高度尺寸;所剖部位材料做法、节点详图。
立面图:注明立面图上设计物件与地面或天花板的尺寸和物体自身的尺寸。
水、暖、电专业图纸的设计符合专业设计规范的要求,竣工后要绘制竣工图。
门窗:注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。
设计制作室内家具:设计尺寸符合人体工程学的要求,符合国家颁发的有关家具设计规范;设计制作的家具要有平、立、剖面及节点详图;注明使用材料名称、色彩及做法要求。
卫生间:卫生洁具的布置:注明款式、颜色、型号;注明墙面、地面材料的分隔尺寸和做法;注明镜面、五金件、电气设备的位置。
防火:室内装饰设计必须遵守有关建筑防火规范,对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求;装饰材料应使用耐燃或不燃材质,木质品必须涂刷防火涂料;电气设计必须注意防火,天花板及物件内的电气配件注明防火的外护材料。
室内环保:装饰装修工程完工后,室内有害物质污染浓度限值应符合国家、地方及行业的有关标准;装饰装修设计选材:要求材料必须符合国家质检总局颁发的室内装饰装修材料挥发有害物质强制性的国家标准4施工图设计4.1一般要求4.1.1施工图设计文件1合同要求所涉及所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见4.2-4。
8节)以及图纸总封面。
2合同要求的工程预算书。
注:对于方案设计后直接进入施工图设计的项目,若合同未要求编制工程预算书,施工图设计文件应包括工程概算书。
建筑工程施工图纸设计规范与要求

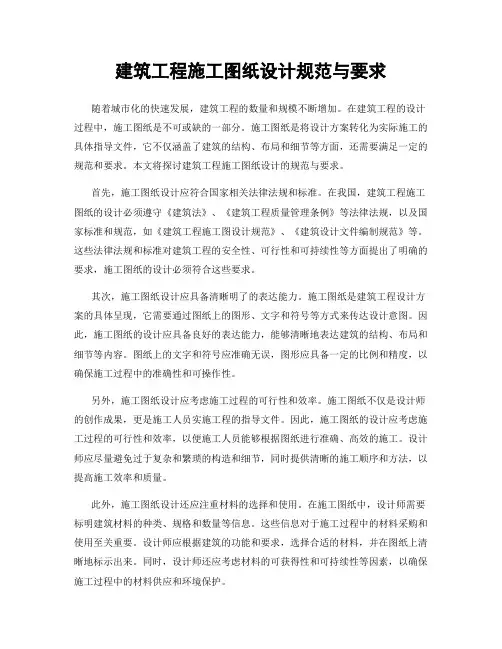

建筑工程施工图纸设计规范与要求随着城市化的快速发展,建筑工程的数量和规模不断增加。
在建筑工程的设计过程中,施工图纸是不可或缺的一部分。
施工图纸是将设计方案转化为实际施工的具体指导文件,它不仅涵盖了建筑的结构、布局和细节等方面,还需要满足一定的规范和要求。
本文将探讨建筑工程施工图纸设计的规范与要求。
首先,施工图纸设计应符合国家相关法律法规和标准。
在我国,建筑工程施工图纸的设计必须遵守《建筑法》、《建筑工程质量管理条例》等法律法规,以及国家标准和规范,如《建筑工程施工图设计规范》、《建筑设计文件编制规范》等。
这些法律法规和标准对建筑工程的安全性、可行性和可持续性等方面提出了明确的要求,施工图纸的设计必须符合这些要求。
其次,施工图纸设计应具备清晰明了的表达能力。
施工图纸是建筑工程设计方案的具体呈现,它需要通过图纸上的图形、文字和符号等方式来传达设计意图。
因此,施工图纸的设计应具备良好的表达能力,能够清晰地表达建筑的结构、布局和细节等内容。
图纸上的文字和符号应准确无误,图形应具备一定的比例和精度,以确保施工过程中的准确性和可操作性。
另外,施工图纸设计应考虑施工过程的可行性和效率。
施工图纸不仅是设计师的创作成果,更是施工人员实施工程的指导文件。
因此,施工图纸的设计应考虑施工过程的可行性和效率,以便施工人员能够根据图纸进行准确、高效的施工。
设计师应尽量避免过于复杂和繁琐的构造和细节,同时提供清晰的施工顺序和方法,以提高施工效率和质量。
此外,施工图纸设计还应注重材料的选择和使用。
在施工图纸中,设计师需要标明建筑材料的种类、规格和数量等信息。
这些信息对于施工过程中的材料采购和使用至关重要。
设计师应根据建筑的功能和要求,选择合适的材料,并在图纸上清晰地标示出来。
同时,设计师还应考虑材料的可获得性和可持续性等因素,以确保施工过程中的材料供应和环境保护。
最后,施工图纸设计应注重质量控制和审查。
施工图纸是建筑工程的重要文件,设计师在设计过程中应严格控制图纸的质量,确保图纸的准确性和完整性。
装饰施工图制图规范

装饰施工图制图规范装饰施工图CAD制图规范1.总则1.1、目的1.1.1规范化--有效提高装饰设计的工作质量;1.1.2标准化--提高装饰设计的工作效率;1.1.3网络化--便于网络上规范化管理和成果的共享。
1.2、适用范围1.2.1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1.2.2本规范所指施工图纸为:平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。
1.3、工作风格1.3.1本规范为公司绘图表达的风格的统一,不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1.4、依据1.4.1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》,如有相驳之处,则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2.图纸排序2.1 施工图编排顺序:1、图纸封面(注明:①.工程名称②.设计或施工单位③.日期。
)2、设计说明(图纸包含内容:设计依据;设计主导思想说明;主材料说明;施工工艺要求及说明;图纸说明。
主要材料使用详细说明表:编号名称规格产地供应商使用位置备注等)3、图纸目录(注明:页码、图纸名称、图号、图幅。
工程名称、建设单位、施工单位、设计单位、日期)。
4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。
②吊顶平面布置图注明灯具类型(列图列表)、名称、间距、排列方法(如日光灯管交错排列)。
注明吊顶材料、造型尺寸、窗帘盒、设备等。
标出造型吊顶的剖切索引、标高。
规格板用箭头表示出排起始方向。
③.(平面)门(窗)墙体定位图(无家具、标高等)注明门窗的尺寸、型号(Mxay 、Cxay)。
x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。
将同类型不同型号墙体编号区分,并列图列表。
将门窗洞尺寸列入此图。
④.固定家具、地面材料及索引图注明家具的尺寸(平面该放大的需放大)注明地面材料代号、尺寸、索引立面号。
室内设计施工图绘制规范

施工图制图规范一、图层规范说明:0-轴线(建筑轴线,使用CENTER线型,图层在需要体现轴线的图中为开启)0-墙体柱(建筑墙体,包括原建筑墙体,新建砌体墙体,图层应该在各类平面图上开启)0-墙体填充(建筑砌体墙体填充,包括200,100厚各类砖砌墙体填充,该层为253#色,图层在各类平面图中开启)0-窗(建筑窗体,包括高窗,矮窗、凸窗及落地窗,图层在各类平面图中开启)0-楼梯(建筑楼梯、越级台阶,图层在天花图、灯具图中为关闭)0-栏杆(建筑楼梯栏杆、建筑阳台栏杆,图层在天花图、灯具图中为关闭)0-建筑其他(一些从属于建筑的线,包括建筑外完成面,外轮廓,排水立管等在各图中均会体现的建筑体,图层在各类平面图中开启)0-完成面线(用于表现装饰完成面,图层在各类平面图中开启)0-完成面填充(装饰完成面与建筑之间的封闭部分,采用45度井字交叉填充,图层在各类平面图中开启)1-活动家具(活动型家具,该类家具在天花图及地铺图中均为不出现)1-固定家具(固定型家具,该类家具天花图及地铺图中均为出现)1-落地家具(只落地不通顶家具,该类家具在地铺图中出现,不再天花图中出现)1-置顶家具(只通顶不落地家具,该类家具在天花图中出现,不再地铺图中出现)1-窗帘(该图层在地铺图中为关闭)1-平面灯具(用于体现地面或不在天花中表示的灯具,该图层只在平面、地铺开启)1-门(该图层在天花和地铺图中为关闭)1-植物(只摆放植物图层,该图层在天花和地铺图中为关闭)1-墙面装饰(该图层只在天花布置图和灯具定位图中为开启)1-全灰平面(该图层只在插座平面图、天花叠合图、地面叠合图中开启)2-梁(该图层在各图中均关闭,只在需要打印时才开启)2-洞口(门洞上方看线,该图层只在天花图中开启)2-天花主线(天花主轮廓线,主跌级线,该图层只在天花图中开启)2-天花次线(天花造型内部材料分隔线,次跌级线,该图层只在天花图中开启)2-天花填充(天花造型材料填图案图层,该图层只在天花图中开启)2-天花灯具(出现在天花上的灯具,该图层只在天花图中开启)2-空调风口(风口及出回风箭头图层,该图层只在天花图中开启)2-消防喷淋(包括烟感及喷淋图层,必要时可以分为两个图层出来,该图层只在天花图中开启)3-地面主线(地面主轮廓线,主跌级线,如地台面、窗台线,该图层在平面图及地铺图中开启)3-地面次线(地面材料分隔线,该图层只在地铺图中开启)3-地面填充(地面材料填充图案,该图层只在地铺图中开启)4-建筑标注(外围建筑轴线标注,建筑尺寸标注)4-尺寸标注(用于标注室内造型尺寸,材料间隔)4-放线标注(用于墙体放线标注尺寸)5-开关(该图层为灯具控制、灯具开关)5-插座(包括强弱电插座)6-ELV(立面使用图层,可只分颜色,不分图层)7-DAT(大样使用图层,可只分颜色,不分图层)以上为基本图层,在特殊情况下可以通过新增图层来实现更理想的图层分离关系二、线型颜色规范说明:1#色(A3~4图:0.30,A1~2图:0.35)平立面完成面线2#色(A3~4图:0.22,A1~2图:0.25)平面家具线,立面转折线,大样轮廓线3#色(A3~4图:0.13,A1~2图:0.15)平面建筑次线,门,窗帘,天花,地面材料分隔线,立面材料分隔线,大样材料分隔线4#色(A3~4图:0.18,A1~2图:0.20)平面建筑窗线、栏杆、楼梯,天花、地面主跌级5#色(A3~4图:0.22,A1~2图:0.25)轴线6#色(A3~4图:0.15,A1~2图:0.18)灯具,开关插座,消防暖通7#色(A3~4图:0.40,A1~2图:0.40)平立剖面墙柱体线8#色(A3~4图:0.05,A1~2图:0.09)平面极次线,分缝,材料填充9#色(A3~4图:0.09,A1~2图:0.13)杂点型填充10#色(A3~4图:0.13,A1~2图:0.13)公司图框11#色(A3~4图:0.13,A1~2图:0.15)尺寸,材料,文字12~249#色(A3~4图:0.05,A1~2图:0.05)非使用线,如新增加需相应调整打印线型250#色(A3~4图:0.05,淡显50%)立面填充251~254#色(对象颜色打印,A3~4图:0.05,A1~2图:0.05)252为柱体填充线,253为墙体填充255#色(A3~4图:0.40,A1~2图:0.40)非使用线三、其他规范说明:材料代号规则;天花图例;剖面填充方法图例说明;开关插座图例;各类型标志标准。
效果图、施工图设计规范

效果图、施工图设计规范1 目的规范设计流程,提高出图效率,提升项目成功率,规范资料归档。
2 适用范围适用于设计师在展台设计的全过程。
3 职责按照客户的要求出具合理的展台设计方案。
4 效果图设计4.1 流程项目经理填写《设计要求信息表》→部门经理签字→绘制模型→发小样给甲方→根据甲方意见调整→甲方确认。
4.2 要求:4.2.1 和谐包括布局、照明、色彩、图表、展品、展架、展具等。
4.2.2 简洁照片、图表、文字说明应当明确、简洁;与展出目标和内容无关的设计装饰应减少到最低程度。
4.2.3 突出焦点通过位置、布置、灯光等手段突出重点展品。
使之成为焦点取得最佳展出效果。
4.2.4 明确表达主题,明确传达信息。
4.2.5 有醒目标志。
4.2.6 从目标观众的角度做设计。
4.2.7 考虑空间。
4.2.8 考虑人流控制。
4.3 存档规范:4.3.1 设计师设计任务放在工作盘文件夹里面,文件夹按年月日和项目连写方式命名。
(E:XX/2020/XX月/XXXXXXXX)4.3.2 项目文件内必须包含:模型文件夹(原始模型和修改模型不允许替代),材质文件(包含所有材质),渲染文件(渲染TIF图片和TGA通道文件夹),光子文件。
4.3.3 所有单体模型,材质,渲染出图,必须实名。
4.4 建模规范4.4.1 展台模型统一尺寸为毫米(mm)。
4.4.2 导入文件(CAD,AI)文件到MAX只有先归零。
4.4.3 相同物体复制必须用关联复制。
4.4.4 尺寸把握精确,必须和实际物体尺寸相一致。
4.4.5 初做时,尽量控制分段数,看不见的面尽量删除。
4.4.6 交接处要严丝合缝,对齐。
4.4.7 杜绝堆积木的办法建模,如果单个物体由多个部分组成必须成组。
4.5 材质编辑器规范4.5.1 导入模型后,分别赋予材质球上现有材质。
4.5.2 项目完成后合并并交付渲染前统一材质球。
5 施工图绘制5.1 流程项目经理签订合同→项目经理下施工图任务单→部门经理签字→设计主管签字→施工图制作→发小样给甲方→甲方确认。
装饰施工图制图规范标准[详]
![装饰施工图制图规范标准[详]](https://img.taocdn.com/s3/m/33d1616333d4b14e8424680e.png)
装饰施工图CAD制图规1.总则1.1、目的1.1.1规化--有效提高装饰设计的工作质量;1.1.2标准化--提高装饰设计的工作效率;1.1.3网络化--便于网络上规化管理和成果的共享。
1.2、适用围1.2.1本规适用于我公司所有工程项目的工程制图和CAD制图。
1.2.2本规所指施工图纸为:平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。
1.3、工作风格1.3.1本规为公司绘图表达的风格的统一,不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1.4、依据1.4.1本规的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》,如有相驳之处,则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2.图纸排序2.1 施工图编排顺序:1、图纸封面(注明:①.工程名称②.设计或施工单位③.日期。
)2、设计说明(图纸包含容:设计依据;设计主导思想说明;主材料说明;施工工艺要求及说明;图纸说明。
主要材料使用详细说明表:编号名称规格产地供应商使用位置备注等)3、图纸目录(注明:页码、图纸名称、图号、图幅。
工程名称、建设单位、施工单位、设计单位、日期)。
4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。
②吊顶平面布置图注明灯具类型(列图列表)、名称、间距、排列方法(如日光灯管交错排列)。
注明吊顶材料、造型尺寸、窗帘盒、设备等。
标出造型吊顶的剖切索引、标高。
规格板用箭头表示出排起始方向。
③.(平面)门(窗)墙体定位图(无家具、标高等)注明门窗的尺寸、型号(Mxay 、Cxay)。
x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。
将同类型不同型号墙体编号区分,并列图列表。
将门窗洞尺寸列入此图。
④.固定家具、地面材料及索引图注明家具的尺寸(平面该放大的需放大)注明地面材料代号、尺寸、索引立面号。
施工图设计及深度要求

施工图设计及深度要求一、总要求1.图纸目录、施工说明、系统图、平面图及各种大样图、接线图齐全。
2.平面图、大样图上图纸比例正确。
二、图框图例1.图框比例都要用1:100,尽可能不用1:150或更大比例,平面图内容十分简单的情况下,可以用小图框放成1:150的比例。
2.同类型图纸(如平面图)尽量选用统一的图框套用。
3.统一使用公司图例。
三、字体线宽1:100的图纸中:1.平面图内的说明文字,英文和数字用romans.shx字体,大字体用hzdx.shx字体,字高300,字宽比例均为0.75。
2.图纸名称用黑体字,字高1000,宽度比例为0.8(A2、A3框用字高600)。
3.平面图管线上标的线型文字,英文和数字用romand.shx字体,字高300,宽度比例为0.75。
管材方向与水平线夹角为90度时候,文字由下向上标注;其余情况下文字均由左向右标。
4.管材的Pline线宽为50,桥架宽240。
5.施工说明中的英文和数字用romans.shx字体,大字体用hzdx.shx字体,字高400,字宽比例均为0.75。
1:150的图纸中:6.平面图内的说明文字,英文和数字用romans.shx字体,大字体用hzdx.shx字体,字高400,字宽比例均为0.75。
7.图纸名称的文字,用1:100中的放大1.5倍即可。
8.平面图管线上标的线型文字,英文和数字用romand.shx字体,字高400;文字顺着管材方向标注。
9.管材的Pline线宽为70,桥架宽300。
其它要求:10.1:75及1:125比例的图纸字体线宽的要求同1:100,1:175及1:200比例的图纸字体线宽的要求同1:150。
11.系统图、大样图及各种接线图中标注文字,英文和数字用romans.shx字体,大字体用hzdx.shx字体,字高300,字宽比例均为0.75。
四、图纸目录及施工说明的要求1.一套图纸必须有图纸目录;图幅中有特殊图幅需在目录中写明(如A0加长)。
施工图出图的标准和处理流程详解

施工图出图的标准和处理流程详解下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!施工图出图的标准与处理流程详解施工图是建筑工程项目实施的重要依据,它详细描绘了建筑物的结构、设备、装饰等各个方面的设计,对工程的质量、进度和成本控制起着关键作用。
室内设计施工图图例与规范——课件

1
一、室内设计施工图常用比例
1、比例
图名
常用比例
平面图、顶棚图
1:200 1:100 1:50
立面图
1:100 1:50 1:30 1:20
结构详图
1:50 1:30 1:20 1:10 1:5 1:2 1:1
2
2、图线
图线分粗 中细三种 规格,线 宽比为4: 2:1
整理版课件
30
一、平面图
1、平面图的主要内容 平面图主要表示建筑的墙、柱、门、窗洞口的
位置和门的开启方式;隔断、屏风、帷幕等空间分 隔物的位置和尺寸;表示台阶、坡道、楼梯、电梯 的形式及地坪标高的变化;表示卫生洁具和其他固 定设施的位置和形式;表示家法
整理版课件
24
标高符号的尖端应指至被标注高度的位置。尖端一般应向下,也 可向上。标高数字应注写在标高符号的左侧或右侧。在相同的同一位 置需表示几个不同标高时,标高数字可按照下图形式注写,见下图:
25
7、指北针
细实线园,直径24
N
毫米,指针尾端宽3毫
米。当采用更大直径
园时,尾端宽应是直
径的1/8。
47
2、详图的画法
凡是剖到的建 筑结构和材料的断 面轮廓线以粗实线 绘制,其余以细实 线绘制。
3、详图的标注
详细标注加工 尺寸、材料名称以 及工程做法。
整理版课件
48
整理版课件
49
整理版课件
50
详图的标志
整理版课件
21
22
整理版课件
23
6、标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等 腰三角形表示,用细实线绘制,一般以室内一层地坪高度为标高的相 对零点位置,低于该点时前面要标上负号,高于该点时不加任何符号。
工厂工程施工图纸规范

工厂工程施工图纸规范工程施工图纸是施工单位根据设计图纸进行深化设计和细化施工方案后形成的施工详图,是施工单位进行工程施工和施工管理的重要依据。
工程施工图纸包括建筑、结构、给排水、电气、暖通等各专业图纸,是施工过程中必不可少的工具和文件。
二、工程施工图纸的编制原则1.满足设计要求:工程施工图纸的编制必须满足设计图纸的要求,确保工程施工的质量和安全。
2.统一规范:工程施工图纸必须按照相关规范和标准进行编制,统一格式、标识、图幅,确保施工人员能够准确理解和执行。
3.精细化设计:工程施工图纸必须根据实际施工情况进行细化设计,保证施工过程中不会出现误解或歧义。
4.合理化施工:工程施工图纸的编制必须考虑施工工艺和方法,合理布置施工图纸内容,确保施工过程中的顺利进行。
5.标注清晰:工程施工图纸必须在图纸上进行清晰标注,包括尺寸标注、材料标注、工艺标注等,确保施工人员能够准确理解和执行。
三、工程施工图纸的编制程序1.收集资料:施工单位必须收集齐全的设计图纸和相关资料,包括设计说明、标准规范、合同文件等,作为编制工程施工图纸的依据。
2.组织设计:施工单位必须组织专业人员对设计图纸进行深化设计和细化施工方案,形成施工详图,并进行审核和确认。
3.编制施工图纸:根据深化设计和细化方案,施工单位必须编制建筑、结构、给排水、电气、暖通等专业的施工图纸,并严格按要求进行标注和签字确认。
4.审核确认:施工单位必须组织专业人员对编制的施工图纸进行审核确认,确保施工图纸内容准确、合理和完整。
5.备案齐全:施工单位必须按照相关规定对编制的施工图纸进行备案,保证施工图纸的合法有效。
四、工程施工图纸的内容要求1.建筑图纸:包括建筑平面图、立面图、剖面图、局部放大图、构造图、围护结构图等,保证建筑结构的准确性和完整性。
2.结构图纸:包括结构平面图、结构立面图、节点细部图、构造图、图样图纸等,确保结构施工的准确性和安全性。
3.给排水图纸:包括给水管道、排水管道、设备布置图、平面布置图、示意图等,确保给排水系统的合理性和安全性。
施工图设计制图标准

施工图设计制图标准一、总则1、为了规范施工图设计制图,提高制图质量,统一设计标准,特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确,清晰易懂。
3、图纸应按照比例绘制,比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注,标注应清晰、准确。
6、图纸应按照规定的格式进行排版,页边距应大于1cm。
7、图纸应使用黑色绘图,字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体,不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版,内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注,标注应清晰、准确。
12、图纸中的文字说明应使用规范语言,不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准,不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版,内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写,内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写,签字应规范、易读。
施工图制图代码在当今的建筑设计领域,施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案,为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性,以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展,建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计,但是要将这些设计转化为具体的施工方案,仍然需要手动绘制施工图。
在这种情况下,施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图,大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤:1、收集数据:首先需要收集建筑项目的相关数据,包括设计图纸、现场照片、施工规范等等。
室内施工图制图规范

施工图制图规范Construction Drawing Specifications07/2017(第I版)目录Contents第一章项目文件概要1-1软件说明1-2文件的存取方法1-3项目文件夹的构架图1-4项目文件夹具体内容第二章图纸设置2-1图层颜色的设定及用途2-2线型的设置2-3 CAD打印线宽的设置2-4文字标注高度及字型设置2-5尺寸标注类别和设置及图面比例的设定2-6索引符号说明2-7图标符号说明第三章图纸说明3-1图框说明3-2图纸编号的命名原则3-3材料标注编码代号说明3-4物料编码代号说明3-5空间名称代号说明3-6家具标注编码代号说明3-7图例的表示及说明3-8填充符号的表示及说明第四章绘图4-1绘图步骤4-2分析4-3画图4-4审图及改图4-5注意事项4-6常见错误第五章图面原则5-1图面原则5-2引出线的编排第六章图纸内容说明6-1图纸内容说明第一章项目文件概要1-1软件说明本套施工图制图标准的绘制均需在AutoCAD中完成,考虑软件的稳定性和兼容性,以便公司内部及外部工作的协调配合,不允许使用其他CAD衍生软件(如中望CAD、圆方CAD)。
在使用CAD软件进行绘图时,绘图单位为“毫米”,文件保存格式为:***.dwg (AutoCAD2004)。
1-2文件的存取方法设计师每日应在下班前对本日的绘图工作在指定的位置存储备份,文件名的命名方式为:日期+空格+文件名(例如:20170601 Andy雅居施工图)1-3装饰项目文件夹的构架图(注:此架构是参照国内某室内设计上市公司架构而总结,仅供参考学习使用。
)1-4装饰项目文件夹具体内容1、一级文件夹2、二级文件夹(施工图阶段文件包)放置CAD成果文件、PDF成果文件、物料表4、四级文件夹(施工图阶段成果文件包)放置图纸信息、各层施工图、机电图及外部参照文件放置图纸信息说明文件,如封面、目录、施工说明、编码代号说明、材料表、门表(IN-)6、五级文件夹(一楼图纸文件包)放置分区图、系统图放置平面系统图、立面图与大样图第二章图纸设置图层、颜色、线型的设定及用途AutoCAD图层管理ElectricityAutoCAD图层管理线型的设置文字标注高度及字型设置(注:图幅的宽高比为0.7(1/√2),所以文字宽度因子设为0.7)CAD打印线宽的设置、冷水线路,上下水系统标识尺寸标注类别、设置及图面比例的设定 尺寸标注的类别标准尺寸标注的设置图面比例的设置平面、立面及详图等的比例为图形与实物相对应的尺寸之比; 比例的选用除了要考虑图形的复杂程度,还应兼顾版面的美观程度。
