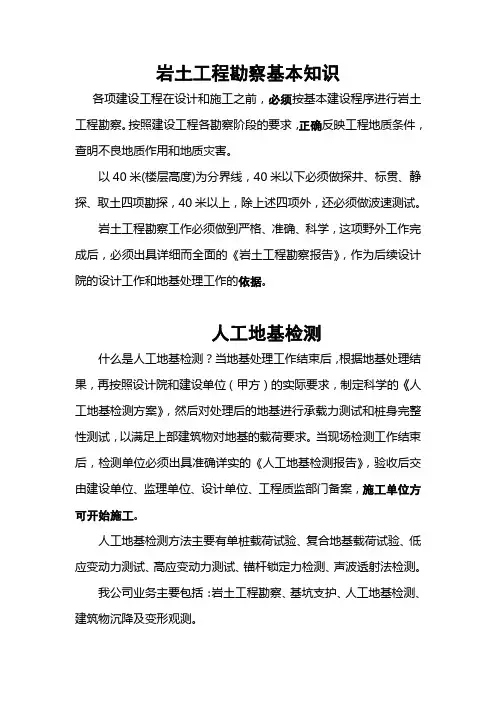

岩土工程勘察常识

野外土名描述
一、杂填土：杂色，松散，大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑，干强度低，韧性低，有腐味
三、粘土：灰黄色，可塑，无摇振反应、光滑，干强度高，韧性高，局部分布。

四、粘土：灰黄~褐黄色，硬塑，含少量的铁，锰质结核，可塑，无摇振反应，光滑，干强度高，韧性高。

五、粉质粘土：青灰色，软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等。

六、粉质粘土：灰黄~褐黄色，硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

八、粉质粘土：灰黄色，可塑，稍有光滑，干强度中等，韧性中等。

局部含团块状密实粉土。

九、粉质粘土：灰黄~褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

十、粉质粘土：灰黄~灰色，软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等，韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色，可塑，含少量云母片，无摇振反应，稍有光滑，干强度中等，韧性中等。

十三、粉砂：黄色，含云母片，中密。

主要由石英等矿物组成，饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片，饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软~可塑，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密。

摇振反应中等，无光泽反应，干强度低，韧性低。

十七、粉砂：灰黄，含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土：浅灰色，含云母片，摇振反应中等，无泽反应，干强度低，韧性低。

十九、粘土夹粉砂：灰黄色，褐黄色，可塑，含少量钙质结核核径为3cm。

夹薄层壮中密粉砂，具水平层
理，无摇振反应，切面稍光滑，干强度高，韧性高。

二十、粘土：灰黄，褐黄色，含少量铁，锰质结核，无摇振反应，切面光滑，干强度高，韧性高。

二十一、粉质粘土：褐黄色，硬塑，含白色高龄土条带用钙质结核，（核径为0.3~2cm）,无摇振反应，切面光滑，干强度高，韧性高。

二十二、粉质粘土夹粉土：浅灰色，可塑，粉粒含量高，无摇振反应，稍有光滑，干强度中等，韧性中等。

局部夹30cm厚薄层粉土，湿，中密~密实。

二十三、碎石土：浅黄色，灰黄色，中密~密实，碎石含量50%~70%棱角形，次棱角形，一般直径20~40mm 最大粒径120mm
成份以灰岩为主，少量为砂岩，由老黄土、新黄土，中粗砂，砾石充填。

二十四、
中风化灰岩：灰~深灰色，隐晶质结构中厚层状构造，岩石结构致密坚硬，裂隙发育大部分闭合，由方解石充填，岩芯多呈短柱状，长柱，少量呈碎石块状，碎粒状，土状，长度20~40cm局部溶蚀现像严重，岩芯表面呈峰窝状，溶径5~20mm,最大50mm.
二十五、全风化粘土岩：褐灰色，黄褐色，棕红色。

结构构造完全破坏岩芯呈土状，含风化碎屑，碎块，
手捏易碎，遇水易分解。

二十六、强风化粘土岩：褐灰色，黄褐色。

棕红色，结构构造大部分破坏，岩芯呈碎块状，节理裂隙较发育。

二十七、页岩：灰黄色，薄层状，手捏易散，遇水易崩解。

野外记录要点
a) 粉质粘土：一般描述颜色，状态，湿度，夹含物。

土质结构特征（均质程度或夹层，互层夹薄层）。

状态：流塑、软塑、可塑、硬塑、坚硬。

湿度：稍湿、很湿、饱和、干燥。

夹含物：铁锰质斑状黑色结核及浅绿色高岭土成份局部地区夹碎石，砂石颗粒（粒径较小，并夹腐植物）
b) 粉土：描述颜色，状态（稠度）湿度，夹含物，土层结构。

切面光泽，韧性。

摇振反应。

状态同粉质粘土不可搓条，湿度同粉质粘土。

夹含物：腐蚀物。

摇振反应：取少量粉土搓成小球在手掌中摇晃，如有水溢出表示摇振反应较高，无水则低。

c) 残积土：颜色，状态，夹含物。

状态：软塑、可塑、硬塑夹含物一般为夹铁锰质结核，及少量
钙质及砂质物。

d) 砾石层：颜色可有可无，密度，粒径，砾石的主要矿物，磨园度，级配，硬度。

密度——N63.5<5松散、N63.5在5~10为稍密、N63.5在10~25为中密、N63.5>20为密实。

e) 粉砂：颜色，密度，湿度，夹含物。

密度0<N<10松散、10<N<15稍密、15<N<30中密、N>30密实。

湿度：在地下水位以下为饱和。

夹含物质：母片夹腐蚀物质，局部夹碎石。

f) 岩石：颜色、采取率、岩石成分、层理特征、（节理），裂隙情况，岩芯完整程度，力学表观程度，钻进漏水或快慢的情况。

颜色：次色加主色，三色以上为杂色。

岩石成分：长石、石英、云母碎屑等。

风化程度：强、中、微、无风化阶段。

RQD：所有采取岩芯大于10cm岩芯之和与总进尺商的百分比。

现场可进行填写有效长度LO，然后再计算：100%-90%好，90%-75%￥较好，75%-50%较差，50%-25%差，小于25%很差。

岩石采取率：所有采取岩芯长度和与总进尺商的百分比，。

岩层的采取率一般不低于80%、破碎岩层一般不低于65%。

g) 岩芯完整程度的描述：长柱状L>40cm岩体完整、短长柱状20<L<40、短柱状10<L<20较破碎
饼状\扁柱状3<L<10cm破碎、碎裂状\砂状L<3cm 很破碎。

岩石的力学表观特征：（锤击，手捏，手折）锤击声脆（硅质岩，钙质砂岩，）较难击碎。

锤击声不清脆（砂质泥岩，泥灰岩）较易击碎浸水后指可划痕。

锤击声哑，有凹痕（泥岩，页岩）易击碎手可折断。

锤击声哑：有较深的凹痕（半成岩或全风化岩），手可捏碎,浸水后捏成团。

h) 碎石土应描述颗粒级配,颗粒形状,颗粒排列,母岩成分,风化程度,填充物的性质和填充程度.密实度等。

i）砂土应描述颜色,矿物组成, 颗粒级配, 颗粒级配,粘粒含量.湿度,密度等。

k）粘性土应描述颜色,状态,包含物,光泽反应,摇振反应,干强度,韧性,土层结构等.
地质柱状图如何画
地质柱状图分两种：
一、钻孔地质柱状图；
1.野外工作：
根据钻探岩芯编录，记录各地层、构造特征，矿化特征。

测量各岩性段的岩芯长度,分层。

2.室内工作：
根据各回次按比例尺做图，钻孔柱状图一般为1：200，标明各地层代号，分层，矿段，根据各种图例画图，编写岩性、构造、含水等描述，填写责任表等。

写图名。

二、实测地质柱状图，要先测地质剖面图：
1.室外工作：
选定工作地区地层出露较完整地段，进行实测。

详细记录收集：地层、构造产状、分层依据，寻找化石和各地层（含岩浆岩，变质岩）的基本特征，着重含矿地层的描述，记录剖面线的方位、各测段的坡角、地质构造、地层特征描述。

2.室内工作：
换算地层、构造的假（视）倾角，计算测线水平距离，计算各地层的真厚度。

a.做地质剖面：
按照所需的比例尺换算，根据坡角，水平距离做出测线的地形，根据视倾角做出地层分界线，画图例，标上地层代号。

b.做地质柱状图：
取一张厘米纸，按照所需要的比例尺（实测地质柱状图的比例尺一般为1：500），地层从新到老往下做（新地层在上，老地层在下），岩浆岩从最底下往边上画，根据各地质队规定的图例，标上图例，标明地质年代代号，各地层厚度，地质特征描述等，写图名。

填写责任表：写上图名、做图日期、比例尺、负责人、做图人签名。

图做完成了后，编写一份地质报告。

这是简单的做图过程，要地质专业的人士才能做和看，其中牵涉到很多地质专业知识。
