钻孔灌注桩施工控制要点以及问题技术措施

钻孔灌注桩施工控制要点以及问题技术措施引言钻孔灌注桩是一种常见的地基处理方式，它通过在地下进行钻孔和灌注混凝土的操作，用于增强土壤的承载力和稳定性。

在钻孔灌注桩的施工过程中，需要严格控制施工质量，以确保桩基能够满足设计要求并具备良好的工程性能。

本文将介绍钻孔灌注桩施工的控制要点，并提出解决常见问题的技术措施。

一、施工控制要点钻孔灌注桩的施工控制是工程质量的关键，下面列举了几个施工控制的要点。

1. 设计要求的理解在开始施工之前，应该详细了解设计要求，并进行必要的沟通和交流。

掌握设计要求，包括桩的类型、尺寸、数量、深度等，可以有效地指导施工过程，并确保施工结果符合设计要求。

2. 地质勘察在进行钻孔灌注桩施工前，需要进行地质勘察，了解地下土层的情况。

地质勘察可以提供关于地下土层的信息，包括土层的性质、厚度、坚固程度等。

这些信息对于钻孔灌注桩的施工方式和施工参数的选择非常重要。

3. 前期准备工作在开始施工之前，需要进行一系列的前期准备工作。

首先要确保施工现场的清洁，清除杂物和障碍物。

其次，要检查施工所需的设备和工具是否完好，并进行必要的维护和修理。

此外，应该准备好施工所需的材料和混凝土，并进行质量检查。

4. 钻孔施工控制钻孔是钻孔灌注桩施工的核心环节。

在钻孔过程中，需要控制钻孔的直径、深度和位置。

钻孔的直径应该符合设计要求，并确保钻孔的平直度和垂直度。

钻孔的深度应该根据设计要求进行控制，并进行适当的检测和记录。

钻孔的位置应与设计要求一致，这需要使用合适的测量工具和技术来进行控制。

5. 灌注混凝土控制灌注混凝土是钻孔灌注桩的重要环节，对施工质量和桩基性能有着重要影响。

在灌注混凝土之前，应该进行试灌，以确保灌注装置的正常运行和混凝土的流动性。

在灌注过程中，需要控制灌注的速度、压力和混凝土的均匀性。

此外，还需要进行灌注过程的记录和监测，以获得灌注质量的数据。

二、问题技术措施在钻孔灌注桩的施工过程中，可能会遇到一些常见问题，如钻孔偏斜、灌注孔塌陷等。

冲击钻钻孔灌注桩施工技术要点

冲击钻钻孔灌注桩施工技术要点1.基础设计：在进行冲击钻钻孔灌注桩施工前，首先需要进行基础设计。

设计人员需要根据工程的土层特性、承载力要求等因素，确定桩径、桩长、桩间距以及灌注混凝土的配比等参数。

同时，还要考虑到施工过程中的可能的地质灾害和施工难度。

2.钻孔施工：钻孔是冲击钻钻孔灌注桩施工的第一步。

施工人员使用冲击钻钻孔机在地面上进行钻孔作业。

在钻孔过程中，需要不断地清理孔底的碎屑，保持孔洞的清洁。

同时，施工人员还需要控制钻孔的直径和垂直度，确保钻孔达到设计要求。

3.冲击施工：冲击是冲击钻钻孔灌注桩施工的关键步骤。

冲击施工主要分为两个阶段：初冲和稠沉。

初冲是指在保证孔壁的稳定的前提下，将沉桩器引入孔内，并利用快速连续的冲击力将灌注桩灌注至设计高度。

稠沉是指在灌注桩达到设计高度后，继续进行较慢的冲击，以压实桩周土体，提高桩的承载力和稳定性。

4.灌注施工：灌注是冲击钻钻孔灌注桩施工的最后一步。

灌注过程中需要用到特定配比的高强度混凝土，以确保桩体具有足够的强度和稳定性。

在灌注过程中，需要密切控制灌注速度和压力，确保混凝土充分填满整个孔洞并顺利排除空气。

5.质量检验：冲击钻钻孔灌注桩施工完成后，需要进行质量检验。

检验包括对灌注桩的强度、垂直度、抗侧力等进行测试和测量。

同时，还需要检查灌注桩的表面质量和外观。

如果有问题需要及时修补或重新灌注。

除了上述的几个要点-施工人员需要具备相关的资质和专业技能，熟悉施工流程和方法；-施工现场需要进行充分的安全保护，包括设置警示标志和排除周围的人员；-施工过程中要及时清理孔底的碎屑和冲刷孔壁，保持良好的孔洞条件；-施工设备和工具要保持良好的运转状态，确保施工顺利进行；-施工过程中需要严格控制施工参数，如冲击力、灌注压力和速度等。

总结起来，冲击钻钻孔灌注桩施工技术要点包括基础设计、钻孔施工、冲击施工、灌注施工和质量检验。

只有严格按照规范进行施工，才能确保冲击钻钻孔灌注桩的质量和安全。

钻孔灌注桩施工技术要点及控制标准

钻孔灌注桩施工技术要点及控制标准一、概况钻孔灌注桩的浇筑,要从成桩的各道工序入手，从严控制才能保证成桩质量。

避免各种事故的发生，如何掌控灌注桩的工程质量，主要考虑钻孔前。

钻孔过程中，成孔后、浇筑前和浇筑过程中的技术控制措施。

以及故障的排除等，钻孔灌注桩是由它对各种地质条件的适应性及施工简单易操作所决定的。

但是由于施工工艺环节多，一经不慎便会产生质量事故.需要施工人员具有认真的工作态度，良好的技术水平和丰富的临场处理能力，尤其在桥梁建设中桩基位置可选择变化余地为零，更需要加强施工环节中的管理。

1、钻孔前的技术要点施工放样的误差较小是以mm为单位，桩位偏差应控制在50 mm 以内、群桩100mm以内.在准确放样的前提下埋设护筒。

埋设护筒的方法和要求，护筒内径比桩径大200mm以上，壁设应满足施工要求不变形耐拉、耐压、不漏水。

护筒中心与桩中心位置偏，不大于50mm，护筒在竖立方向的倾斜应大于1%,对深水基础中的护筒平面位置的偏差适当放宽不大于80mm。

护筒应高出地面30cm,受潮影响的水土或护筒顶应高出施工期最高水位1。

5m~2。

0m、护筒埋置深度视水文地质情况确定、陆地采用挖坑法，水中采用沉设挤压、导向架定位.并保证平面位置，倾斜度符合要求。

2、钻孔过程的技术要求根据本工程的地质特性使用相适应的钻孔机械。

管理不做硬性规定，配置合适的钻锥，在钻孔过程中避免和减少斜孔、坍孔和护孔现象，采取减压钻进、孔底承受的钻压不超过钻杆，钻锥和压块重量之和（扣除浮力）的80%。

钻进过程中注意钻孔的连续性，因故停钻时将钻提升至孔外以防埋钻。

在发现异常情况（如塌孔、进尺异常）时应仔细观察分析,查明原因和位置及时与相关单位取得联系,采取相应对策，掉钻落物时按照应急预案歩骤及时打捞，避免被泥沙埋没，影响继续钻孔。

3、成孔后的技术控制要点在钻孔到位后,要求到的第一步就是清孔,清孔时提升钻锥20cm~30cm后继续循环，可用相对密度较低的泥浆或清水压入清孔。

泥浆护壁钻孔灌注桩施工工艺流程及技术要点

泥浆护壁钻孔灌注桩施工工艺流程及技术要点下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!泥浆护壁钻孔灌注桩是一种常见的地基基础处理方式,广泛应用于高层建筑、地铁、桥梁等工程中。

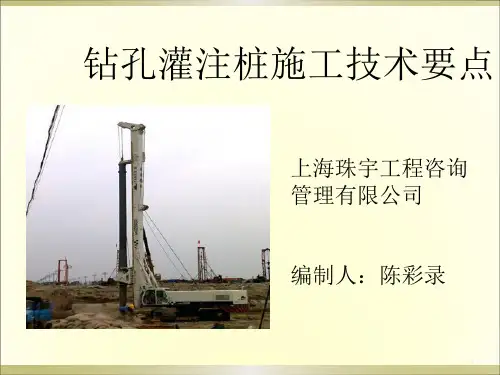

钻孔灌注桩施工技术要点

2017/8/30
2017/8/30
21
（三）.泥浆制备
泥浆作用：在孔壁形成泥皮稳定孔壁、悬浮钻渣、润滑钻具、排渣。注入孔内泥浆指标要求： (1)泥浆密度：正循环成孔≦1.15 反循环成孔≦ 1.10。 (2)漏斗粘度：正循环18～22s，反循环16～18s。
22
泥浆三大指标检验仪器
粘度含砂量
(1)泥浆比重：孔深≦60M≦1.15，孔深≥60M≦1.20 。
(2)粘度18～22s。
(3)清孔后孔底沉渣厚度：承重桩≦100MM，支护桩
≦200MM.
(4)严禁采用加深钻孔深度方法代替清孔。
（5）清孔后，孔内应保持水头高度，并应在30分钟内浇
筑混凝土，超过30分钟的，浇筑混凝土前应重新测定
孔底沉渣厚度。
39
钢筋笼起吊
2017/8/30
钢筋笼对孔安放
2017/8/30
2017/8/30
41
钢筋笼焊接
2017/8/30
2017/8/30
42
钢筋笼连接（搭接焊）
2017/8/30
2017/8/30
43
钢筋笼安放就位
44
泥浆比重检测
2017/8/30
(八).灌注混凝土
1. 每灌注 50m3 必须有 1 组试件，小于 50m3 的桩，每根桩必须有1组试件，每组应有3个试件； 2. 混凝土坍落度应为 180 ～ 220mm ，坍落度的损失应能满足灌注要求; 3. 混凝土灌注的充盈系数不得小于 1 ，也不宜大于 1.3;
手动式拉杆式冲击钻：应用较为广泛的一种冲击钻。依靠锤头的自身重量向下冲击岩层，然后由卷扬机通过钢丝绳提升锤头。优点：对于坚硬地层，可以人工控制锤头的冲程，加大对地层的冲击力度，缩短成孔时间。缺点：工作需要人工拉杆进行操作，增大了人力支出。

钻孔灌注桩施工技术指南

钻孔灌注桩施工技术指南1. 引言钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑和土木工程中。

本文档旨在提供钻孔灌注桩施工的技术指南，以帮助施工人员正确地进行操作。

2. 施工准备在进行钻孔灌注桩施工前，需要进行以下准备工作：- 根据设计要求准确测量和划定桩位。

- 准备好所需的施工设备，包括钻机、桩钻头等。

- 对施工现场进行清理和平整，确保施工安全和顺利进行。

- 准备好所需的灌注材料，如水泥、砂浆等。

3. 钻孔施工钻孔施工是钻孔灌注桩施工的首要步骤，需要注意以下事项：- 根据设计要求选择合适的钻孔直径和深度。

- 在进行钻孔前，应先测定地下水位和地质情况，以便合理安排钻孔工作。

- 使用合适的钻孔工具和设备进行钻孔，确保孔洞的垂直度和直径符合要求。

4. 灌注施工灌注施工是钻孔灌注桩的关键步骤，应注意以下要点：- 使用搅拌车将预先配好的水泥和砂浆运输到施工现场。

- 在灌注前，应先将孔洞内的水泥浆清理干净，并确保孔洞内部充满了水泥浆。

- 将水泥浆注入孔洞，同时进行振实，以确保水泥浆充分填满孔洞。

5. 后期处理钻孔灌注桩施工完成后，应进行适当的后期处理工作：- 对灌注桩的头部进行修整，使其与地面平齐，并确保头部的质量符合要求。

- 在灌注桩顶部设置防水层，以防止水分渗入灌注桩内部。

- 针对不同的工程要求，可以进行进一步的处理，如加固桩头、设置支撑结构等。

6. 安全注意事项在进行钻孔灌注桩施工时，务必要注意以下安全事项：- 施工人员应佩戴必要的个人防护装备，如安全帽、安全鞋等。

- 安全警示标志应设置齐全，确保施工现场的警示标识清晰可见。

- 施工设备的操作人员应经过培训和持证上岗。

- 在施工过程中，密切关注地质条件和气象变化，及时采取相应的安全措施。

结论本文档提供了钻孔灌注桩施工的技术指南，包括施工准备、钻孔施工、灌注施工、后期处理和安全注意事项等内容。

希望本指南能够帮助施工人员正确地进行钻孔灌注桩施工，确保工程质量和施工安全。

钻孔灌注桩施工工艺中的关键技术要点

钻孔灌注桩施工工艺中的关键技术要点钻孔灌注桩是一种常用的地下工程施工方法，广泛应用于房屋、桥梁、隧道等建筑物的基础工程中。

本文将介绍钻孔灌注桩施工工艺中的关键技术要点。

一、桩基设计桩基设计是钻孔灌注桩施工的第一步，其合理性直接关系到工程的质量和安全性。

在桩基设计过程中，需要考虑以下几个关键技术要点：1.地质勘察：地质勘察是桩基设计的基础，通过对地层的详细分析，确定桩基的类型和长度。

2.荷载计算：根据工程的荷载要求和地质条件，计算出桩基的承载力和抗拔力，并确定桩的直径和间距。

3.桩身材料：选择适当的灌注材料，常用的有普通混凝土、高强混凝土和钢筋混凝土。

4.桩身结构：根据设计要求确定桩身的结构形式，通常包括实心桩、空心桩和预应力桩等。

二、钻孔工艺钻孔是钻孔灌注桩施工的核心环节，其施工质量直接影响到桩基的稳定性和荷载传递效果。

在钻孔过程中，需要注意以下几个关键技术要点：1.机械选择：根据地质条件和桩基设计要求，选择合适的钻机和钻头，确保钻孔的稳定和精度。

2.钻孔方式：常用的钻孔方式有旋挖钻孔和循环钻孔两种，具体选择应根据地质条件和工程要求来决定。

3.钻孔直径和深度：根据桩基设计要求确定钻孔的直径和深度，确保桩身的承载力和稳定性。

4.钻孔过程控制：在钻孔过程中，需要控制钻孔速度、冲洗水量和冲洗压力，确保钻孔的稳定和质量。

三、灌注工艺灌注是钻孔灌注桩施工中的最后一道工艺环节，其施工质量直接决定了桩基的强度和稳定性。

在灌注过程中，需要注意以下几个关键技术要点：1.灌注方式：常用的灌注方式有水压灌注和自重灌注两种，根据具体情况选择合适的方式。

2.灌注材料：选择合适的灌注材料，控制灌注浆液的质量和配制比例，确保桩身的强度和稳定性。

3.灌注过程控制：在灌注过程中，需要控制灌注速度和浆液的压力，避免出现漏浆或堵塞等问题。

4.灌注质量检测：对灌注桩进行质量检测，包括浆液密度、体积收缩和强度等指标的检测。

结论钻孔灌注桩施工工艺中的关键技术要点包括桩基设计、钻孔工艺和灌注工艺。

钻孔灌注桩施工技术要求

钻孔灌注桩施工技术要求钻孔灌注桩是一种广泛应用于土木工程中的地基处理方法，具有承载力大、抗震性能好等优点。

为了确保钻孔灌注桩的质量和安全性，施工过程中需要严格遵守一系列技术要求。

本文将介绍钻孔灌注桩施工的技术要求，包括钻孔、灌注、混凝土配合比、强度检验等方面。

一、钻孔要求1. 钻孔位置的确定：根据设计要求和勘察结果，确定钻孔桩的位置和数量。

钻孔位置应避开现有建筑物的基础，距离地下管线、电缆等设施应符合安全规定。

2. 钻孔直径和深度：根据设计要求确定钻孔的直径和深度。

钻孔直径应满足承载力和变形要求，钻孔深度应达到设计要求的稳定土层或岩石层。

3. 钻孔方法：根据地层情况选择合适的钻孔方法，常用的有旋挖钻孔、振动钻孔等。

钻孔过程中，应及时记录钻孔深度、土层及岩石的情况，并注意保持钻孔的垂直度。

二、灌注要求1. 灌注材料：常用的灌注材料为水泥砂浆或高性能混凝土。

灌注材料要求均匀、细腻，配合比应符合设计要求。

2. 灌注方法：灌注过程中，应采取适当的灌注方法，确保灌注材料充实钻孔内，排除空隙。

灌注速度应适中，避免过快或过慢，确保灌注材料的均匀性和质量。

3. 管桩灌注工艺：对于较大直径的桩基，可以采用管灌注技术。

在钻孔的同时安装灌注桩管，并通过桩管将灌注材料灌入钻孔。

三、混凝土配合比要求1. 混凝土强度等级：根据设计要求和土层情况确定混凝土的强度等级。

混凝土强度等级应满足桩基的承载力和抗震性能要求。

2. 水灰比和配合比：确定混凝土的水灰比和配合比，确保混凝土的均匀性、流动性和坍落度。

水灰比应合理，避免过高或过低，影响混凝土的强度和耐久性。

四、强度检验要求1. 钻孔灌注桩的强度检验应符合相关施工规范和工程质量验收标准。

常用的强度检验方法有冲击试验、静荷载试验等。

2. 强度检验的频率：根据工程规模和设计要求确定强度检验的频率。

一般情况下，每组桩至少进行1-2次强度检验。

3. 强度检验的记录和报告：强度检验结果应及时记录，制作强度检验报告，并与设计单位进行验收。

钻孔灌注桩的施工工艺及要点

钻孔灌注桩的施工工艺及施工要点第一节钻孔灌注桩施工流程钻孔灌注桩施工工序包括场地准备、桩位放样、埋设护筒、钻孔、清孔、吊放钢筋笼、灌注混凝土等，施工工艺流程如图3-1所示。

钻孔灌注桩施工是一项质量要求高，须在一个短时间内连续完成多道工序的地下隐蔽工程，施工必须要认真按照施工工艺流程进行。

图 3-1 钻孔灌注桩工艺流程图第二节施工准备3.2.1 放桩放桩是指将设计好的桩中心点位的坐标用相关仪器投放到施工场地中。

放桩流程为：核对坐标→架设仪器→输入坐标→放点。

（1）核对坐标此过程往往被众多测量人员所忽略，图纸中给定的坐标可能会是错误的，因此在实地放桩前需要进行坐标核算，核对坐标可用Execel表格。

（2）架设仪器将全站仪位于控制点位处，固定两支架，伸缩第三只架。

使圆水准器泡偏向的方向与固定两只架中的一个处于同一直线上，然后固定支架再调节和气泡在一直线上的支架。

一般情况只要精平后再对中精平就可以了，棱镜立于另一控制点位处作为后视。

（3）输入坐标将要测放桩号的点位坐标输入到全站仪中，全站仪就可以计算出控制点位与测放点位的距离与角度。

（4）放点调整全站仪使镜头方向指向测放点位的方向，误差在2”左右以内，将棱镜立于测放点位附近，不断调整棱镜的位置，是全站仪对准棱镜头，然后通过全站仪测距后给定的移动距离移动棱镜，直到全站仪经过测算后给定的移动距离1mm左右以内为止，再将木桩或钢桩钉在棱镜架设处并喷漆，此时一个桩的桩位即投放完成。

3.2.2 人工挖探坑施工厂区内地下管线复杂，为保证管线安全及施工正常进行，在钻孔桩施工前需进行人工挖探坑探明管线准确位置，并加以保护后方可施工钻孔桩。

探坑深度不小于2.0m（挖到原状土），如果2.0m以下仍然为回填土，不能确定管线位置的，必须继续挖，直到原状土或确定管线位置为止。

为保证施工安全必须浇注混凝土护壁，探坑开挖至1m后必须开始施做混凝土护壁，严防土质疏松导致孔口坍塌。

3.2.3 符桩符桩的过程大致与放桩相同，略有不同的是桩位标识是安放在人工挖探坑后的盖板上，以便钻机中心对准标识准确下钻。

钻孔灌注桩水下混凝土灌注施工要点

钻孔灌注桩水下混凝土灌注施工要点钻孔灌注桩是一种常见的基础工程施工技术，在桥梁、高层建筑等领域得到了广泛应用。

水下混凝土灌注是钻孔灌注桩施工中的关键环节，其施工质量直接关系到桩的承载能力和耐久性。

下面我们就来详细探讨一下钻孔灌注桩水下混凝土灌注施工的要点。

一、施工准备1、材料准备水下混凝土灌注所使用的混凝土应具备良好的和易性、流动性和初凝时间。

水泥应选用普通硅酸盐水泥，粗骨料宜选用卵石或碎石，其最大粒径应小于导管内径的 1/6 至 1/8 和钢筋最小净距的 1/4。

细骨料宜采用中砂，砂率宜控制在 40%至 50%。

同时，应严格控制混凝土的配合比，确保其强度和耐久性符合设计要求。

2、设备准备（1）导管：导管是水下混凝土灌注的重要设备，其直径应根据桩径和混凝土浇筑量来确定，一般宜为 200 至 350 毫米。

导管应具备足够的强度和密封性，使用前应进行水密性试验和接头抗拉试验。

（2）料斗：料斗的容量应满足首批混凝土灌注后导管埋深不小于 1 米的要求。

（3）吊车：用于提升和下放导管和料斗。

3、场地准备施工现场应平整、坚实，保证吊车和混凝土运输车辆的通行顺畅。

同时，应设置好泥浆排放和处理设施，保持施工现场的清洁和环保。

二、清孔清孔是为了清除孔底的沉渣和泥浆，保证混凝土与孔壁的良好结合。

清孔方法有抽浆法、换浆法、掏渣法等。

清孔完成后，应测量孔底沉渣厚度和泥浆性能指标，孔底沉渣厚度应符合设计要求，一般不大于50 毫米，泥浆比重应在 11 至 12 之间，粘度应在 18 至 22 秒，含砂率应小于 4%。

三、首批混凝土灌注1、计算首批混凝土方量首批混凝土的方量应满足导管埋深不小于1 米的要求，计算公式为：V ＝πD²/4 × （H1 ＋ H2）＋πd²/4 × h1其中，V 为首批混凝土方量，D 为桩孔直径，H1 为桩孔底至导管底端间距，一般取 04 米，H2 为导管初次埋置深度，d 为导管内径，h1 为桩孔内混凝土达到埋置深度 H2 时，导管内混凝土柱平衡导管外泥浆压力所需的高度。

钻孔灌注桩施工技术措施

钻孔灌注桩施工技术措施1、加强原材料试验工作，严格执行各种材料的检验制度，不合格材料严禁进场和使用，水泥、钢材均应有出厂证明和试验资料，混凝土要做配比试验，严禁套用配合比。

2、钢筋笼成形绑扎点焊引弧不得在主筋上进行。

3、护筒的埋设、泥浆的制备、清孔要有专人负责，严禁缩颈、夹层、歪斜等质量通病。

4、为防止快速上下移动桩锤，水流以较快的速度在桩锤外侧和孔壁之间的空隙中流动导致冲刷孔壁，和上下提桩锤时在其下方产生负压而导致孔壁坍塌，应按孔径的大小及土质的情况来调整桩锤的升降速度。

5、因故停止继续冲孔时，应设专人值班补浆，防止塌孔事故。

6、成孔后要及时灌注，不得过夜，以免造成缩径和塌孔。

7、测绳要定期用钢尺校验，当更换测绳、搭接测绳或其他不明情况发生时，要随时用钢尺检验。

8、混凝土灌注时，要防止钢筋笼上浮，必须对钢筋笼采取足够的压制力，同时在混凝土灌注到钢筋笼位置时，要勤拔导管，使导管埋深保持在 1.5m。

减少因混凝土上升时的磨擦力。

9、混凝土灌注完毕，开始初凝，即割断钢筋笼挂环，使钢筋骨架不影响混凝土的收缩，及钢筋与混凝土的粘结力。

10、灌注导管使用后要及时用水清洗，管壁、法兰盘要经常检查，随时清除砂眼、接口变形等隐患，破损的胶垫和连接螺栓要及时更换。

11、离析和停滞时间较长的混凝土应进行二次搅拌。

12、每个条桩浇筑混凝土时至少做两次塌落度试验。

13、支护桩每浇注100m3混凝土必须有一组试件。

桩基础每50m3混凝土且每条桩必须有一组试件。

14、做好测量控制，保护好测量控制点，经常进行复测。

15、认真做好施工记录和各项原始记录管理，做到完工资料齐全，并及时整理归档，成孔记录和灌注记录应做到一桩一表。

房建工程钻孔灌注桩施工要点及质量控制措施

房建工程钻孔灌注桩施工要点及质量控制措施摘要：在房建工程中，钻孔灌注桩是一种重要的施工方法，其施工质量直接关系到建筑物的安全性和稳定性。

因此，掌握钻孔灌注桩的施工要点及质量控制措施对于施工技术人员至关重要。

本文将介绍房建工程钻孔灌注桩的施工要点及质量控制措施。

关键词：房建工程；钻孔灌注桩施工；质量控制措施1施工前准备1.1 场地平整和清理在施工现场，需要进行场地平整和清理工作，以确保施工机械和人员的安全进出。

这项工作包括清理现场的杂物、垃圾和障碍物，并将现场平整成适合施工的场地。

1.2 桩位放样和确认在场地平整和清理之后，需要进行桩位放样和确认工作。

这项工作包括使用测量仪器确定桩位的位置和方向，并在现场进行标记和记录。

确认桩位的过程需要仔细认真，以确保施工的准确性和安全性。

1.3 护筒埋设在桩位确认之后，需要进行护筒埋设工作。

这项工作包括在桩位周围挖掘深度适宜的坑洞，并将护筒放入其中。

护筒可以保护桩基免受外部损伤，并确保桩基的位置和方向正确。

1.4 泥浆制备和处理在钻孔灌注桩施工过程中，泥浆是必不可少的物质。

因此，在施工前需要进行泥浆制备和处理工作。

这项工作包括将泥浆材料混合在一起，并调整泥浆的比重和黏度等参数，以便在施工过程中使用。

同时，还需要对泥浆进行处理，以去除其中的杂质和有害物质，确保泥浆的质量和使用效果。

2钻孔施工钻孔施工是工程中重要的一环，它不仅需要精确的工艺和操作技巧，还需要严格的质量控制和安全保障。

在钻孔施工过程中，需要考虑到许多因素，如地质条件、钻机类型、钻头选择、钻进深度和速度等。

2.1 钻机安装和调试在进行钻孔施工前，需要对钻机进行安装和调试。

安装过程中，需要注意确保钻机的稳定性和精度，避免因安装不当而引起的误差。

调试则是为了确保钻机的正常运行，确保在施工过程中不会出现机械故障或其他问题。

2.2 钻进过程控制钻进过程控制是钻孔施工的核心环节，它直接决定了钻孔的质量和精度。

在钻进过程中，需要根据地质条件和工程要求选择合适的钻头和工艺，控制钻进深度和速度，避免因操作不当引起的误差。

钻孔灌注桩施工控制要点

钻孔灌注桩施工控制要点钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、港口等工程领域。

由于其施工过程较为复杂，涉及到多个环节和技术要点，因此需要严格控制施工质量，以确保工程的安全性和稳定性。

下面将详细介绍钻孔灌注桩施工的控制要点。

一、施工准备阶段1、场地平整施工前，需要对场地进行平整，清除杂物和障碍物，确保施工机械的正常运行和施工人员的安全。

同时，要根据设计要求，合理布置施工便道和排水系统。

2、桩位测量使用测量仪器准确测量桩位，并设置明显的标志。

在施工过程中，要定期对桩位进行复核，防止桩位偏移。

3、护筒埋设护筒的作用是固定桩位、保护孔口、防止塌孔和保持泥浆水位。

护筒的直径应比桩径大 200 400mm，埋设深度一般为 15 20m，护筒顶部应高出地面 03m 以上。

护筒埋设要垂直、稳固，中心与桩位中心的偏差不得大于 50mm。

4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以冷却钻头、护壁、悬浮钻渣等。

泥浆的性能指标包括比重、粘度、含砂率等，应根据地质条件和施工要求进行合理调配。

一般来说，在粘性土层中，泥浆比重可控制在 11 12 之间；在砂性土层中，泥浆比重应适当增大，可控制在 12 14 之间。

二、钻进成孔阶段1、钻进速度钻进速度应根据地质条件、桩径、钻进深度等因素进行合理控制。

在粘性土层中，钻进速度可适当加快；在砂性土层和岩层中，钻进速度应减慢，以防止塌孔和卡钻。

2、泥浆补充在钻进过程中，要不断补充泥浆，保持泥浆水位高于地下水位 1015m，以保证孔壁的稳定性。

同时，要定期检测泥浆的性能指标，如发现不符合要求，应及时调整。

3、孔内事故预防钻进过程中，可能会发生塌孔、缩径、卡钻等事故。

为了预防这些事故的发生，要密切观察孔内情况，如发现异常，应立即停止钻进，采取相应的处理措施。

例如，塌孔时应及时回填粘土，重新钻进；卡钻时应轻提慢转，必要时使用千斤顶等工具辅助处理。

4、终孔验收当钻孔达到设计深度后，要进行终孔验收。

钻孔灌注桩施工要点

钻孔灌注桩施工要点钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于桥梁、高层建筑、港口码头等工程领域。

它具有承载力高、适应性强、施工噪音小等优点。

然而，要确保钻孔灌注桩的施工质量，需要严格把控各个施工要点。

下面我们就来详细探讨一下钻孔灌注桩施工的关键要点。

一、施工前的准备工作1、场地平整施工前需要对场地进行平整，清除杂物和障碍物，确保施工场地坚实、平整，以保证钻机的稳定性和施工的顺利进行。

2、桩位测量放线根据设计图纸，使用全站仪或 GPS 等测量仪器准确放出桩位，并设置好护桩，以便在施工过程中随时复核桩位的准确性。

3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒的埋设深度应根据地质情况确定，一般应埋入原状土 200mm 以上，护筒顶端应高出地面 300mm 左右，以防止地面水流入孔内。

4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣和冷却钻头。

泥浆的性能指标应根据地质情况和施工要求进行调整，一般要求泥浆的比重在 11 13 之间，粘度在 18 22s 之间，含砂率小于 4%。

二、钻孔施工1、钻机安装钻机安装应平稳、牢固，确保在施工过程中不发生倾斜和位移。

钻杆应保持垂直，钻头中心与桩位中心的偏差不应大于 50mm。

2、钻进速度钻进速度应根据地质情况和钻机性能进行调整。

在粘性土中钻进速度宜慢，在砂性土中钻进速度宜快。

同时，应注意控制钻进压力，避免钻杆过度弯曲和钻头损坏。

3、泥浆循环在钻进过程中，应保持泥浆的循环，及时排出钻渣，并补充新的泥浆。

泥浆循环系统应保持畅通，防止泥浆沉淀和堵塞。

4、孔深测量钻进至设计深度后，应使用测绳或超声波测孔仪等工具测量孔深，确保孔深符合设计要求。

5、清孔清孔的目的是清除孔底的沉渣，提高桩端承载力。

清孔方法有抽浆法、换浆法和掏渣法等。

清孔后的泥浆性能指标和孔底沉渣厚度应符合设计要求，一般要求孔底沉渣厚度不大于 50mm。

三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应在施工现场集中制作，主筋应采用焊接或机械连接，箍筋应采用绑扎或点焊。

钻孔灌注桩基础施工技术要点和注意事项

钻孔灌注桩基础施工技术要点和注意事项钻孔灌注桩是采用不同的钻孔方法,在地层中按照要求形成一定形状(断面）的井孔,达到设计标高后，将钢筋骨架吊入井孔中，再灌注混凝土,成为桩基础的一种工艺.1、钻孔的方法和原理可以分以下几种：螺旋钻孔、正循环回转钻孔、反循环回转钻孔、潜水钻机钻孔、冲抓钻孔、冲击钻孔、钻斗钻成孔.2、施工准备钻孔场地应清除杂物、换除软土、平整压实.场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台.当位于深水时,可插打临时桩搭设固定工作平台，在钻孔平台上拼装钢护筒导向架，采用起吊设备插打水中墩钢护筒。

工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。

3、埋置钢护筒护筒的作用：固定桩孔位置，保护孔口，防止地面水流入；l增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

护筒的制作要求:护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。

钢护筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。

护筒上部设1～2个溢浆孔；护筒的内径比钻孔桩设计直径稍大。

用回转钻机钻孔的宜加大20~30厘米；用冲击钻和冲抓钻钻孔的宜加大30～40厘米。

护筒的埋设要求：钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒；埋设护筒可采用挖埋或锤击、振动、加压等方法;埋置深度一般情况为2—4米，特殊情况应加深;护筒顶端高程应满足孔内水位设置高度的要求.△埋设钢护筒(1)水中墩钢护筒在钻孔平台上拼装钢护筒导向架，测量放线定桩位→对接钢护筒→整体起吊钢护筒入水→调整护筒倾斜度及位置缓慢入床至稳定→安装震动打桩锤振动下沉→安装钻机开始水上钻孔桩施工。

在钢护筒振动下沉过程中要精确定位、跟踪监测、调整，满足规范要求，保证钻孔桩施工顺利进行。

钢护筒采用厚度为4～12mm的Q235钢板卷制,护筒内径应比桩直径大20—40cm.钢护筒在车间分节制造，在平台对接后整体下沉，下沉中随时用木楔在导向架与护筒之间调整偏差，护筒底口要求到达卵石层顶面。

钻孔灌注桩施工技术(三篇)

钻孔灌注桩施工技术1．施工前应具备工程地质资料和水文地质资料，具备所用各种原材料及制品的质量检验报告。

2．施工时应按有关规定，制定安全生产、保护环境等措施。

3，灌注桩施工应有齐全、有效的施工纪录。

二、钻孔灌注桩施工技术要点(一)施工平台1．除在旱地施工外，场地为浅水时，宜采用筑岛法施工。

筑岛面积应按钻孔方法、机具大小而定。

岛的高度应高出最高施工水位o.5～1.0m。

2．场地为深水时，可采用固定式平台或浮式平台。

平台须稳固牢靠，能承受施工时的静载和动载。

3．水中施工平台应防止船只碰撞，应在平台首尾设置警示灯等标志以及救生器材，以保人身安全。

(二)护筒设置1．护筒一般由钢板加工而成，其内径宜比桩径大200～400mm。

2．护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，倾斜不大于1％。

3．旱地或筑岛平台处护筒可用挖坑埋设法，护筒底部和四周所填黏质土必须分层夯实。

4．水域护筒设置，应严格注意平面位置，竖向倾斜和两节护筒的连接质量均需符合上述要求。

连接处要牢固、耐压、不漏水。

5．护筒高度宜高出地面0．3m或水面1.0～2.0m。

当孔内有承压水时，护筒应高于稳定后的承压水位2.Om以上。

当承压水位不稳定或稳定后的水位高出地下水位很多，则应做试桩，鉴定此处做钻孔灌注桩的可行性。

当处于潮水影响区，护筒应高于最高施工水位l，5～2.Om，并应采取稳定护筒内水头的措施。

6．护筒埋设深度应根据设计要求或桩位的水文地质情况确定，一般为2.0～4.Om，特殊情况应加深以保证施工顺利进行。

有冲刷影响时，应深入局部冲刷线以下不少于1.0～1.5m。

三、泥浆1．钻孔泥浆由水、黏土(或膨润土)和添加剂配制而成。

根据成孔所用不同设备、工艺以及地质条件调整泥浆的配合比，以获得适用的泥浆。

2．当桩的直径大于2.5m时，泥浆的选择要根据地质情况、孔位、钻桩性能、泥浆材料条件等确定。

四、钻孔1．应按地质剖面图选用适当的钻机和泥浆。

钻孔灌注桩施工技术及安全措施

钻孔灌注桩施工技术及安全措施钻孔灌注桩是一种常用于土木工程中的基础施工技术，通过钻孔、注浆、灌注等多个步骤形成的桩体，能够提供良好的承载能力和稳定性。

本文将重点介绍钻孔灌注桩的施工技术以及相应的安全措施。

一、钻孔灌注桩施工技术1. 确定桩的位置和孔径：在进行钻孔前，需要根据工程设计要求确定桩的位置和孔径。

这涉及到地质勘探、土层分析以及荷载计算等工作，以保证桩的承载能力。

2. 钻孔施工：根据设计要求，选择适当的钻孔机械进行钻孔作业。

在钻孔过程中，要随时监测土层情况，记录钻孔深度、孔壁稳定性等数据，并根据实际情况及时调整钻孔参数。

3. 清孔处理：完成钻孔后，需进行清孔处理，即清除孔内的杂物和泥浆。

可通过注水的方式使泥浆顺利排除，并使用水泥浆浆液冲刷孔壁，确保桩孔的清洁度和孔壁的粗糙度。

4. 桩身处理：对钻孔孔壁进行处理，常见的方法有振动、注浆、钻孔灌浆等。

这些处理可以增加桩体与孔壁的摩擦力，提高桩的承载能力和稳定性。

5. 灌注混凝土：经过以上处理后，即可进行混凝土灌注工作。

在灌注过程中，应注意混凝土的坍落度和流动性，保证混凝土充分填充桩孔，避免空洞和分层现象的出现。

6. 灌注桩顶处理：完成灌注后，需要对桩顶进行处理。

一般采用平顶、斜顶或截削等方式，使桩顶符合设计要求。

7. 桩头施加荷载：完成桩顶处理后，需要根据设计要求施加荷载。

这可以通过桩台、横梁等结构来实现，以提供相应的承载能力。

二、钻孔灌注桩施工安全措施1. 施工前的准备工作：在进行钻孔灌注桩施工前，必须进行周密的现场勘测和安全评估。

确保施工场地无隐患，并采取相应的安全防护措施，如设置防护栏杆、安装安全标志等。

2. 施工人员培训：施工人员应具备相关的专业知识和技能，熟悉施工流程和安全操作规程。

必要时进行培训和考核，确保施工人员具备必要的安全意识和应急处理能力。

3. 安全设备的使用：在施工现场必须配备合适的安全设备，如安全帽、安全鞋、防护眼镜等。

钻孔灌注桩施工要点（三篇）

钻孔灌注桩施工要点钻孔灌注桩是一种在土层中打孔并注入混凝土以形成桩体的施工方法。

它广泛应用于基础工程领域，具有承载能力高、抗侧力强、施工周期短等优点。

以下是钻孔灌注桩施工的一些要点。

1. 基础设计：在进行钻孔灌注桩施工前，需要进行基础设计。

设计人员需要根据工程要求和土壤条件确定桩的直径、长度和数量等参数。

设计中需要考虑周围环境、地下水位、土层情况等因素，并根据荷载要求和地质情况选择合适的桩型和材料。

2. 钻孔施工：钻孔是钻孔灌注桩施工的关键步骤。

在进行钻孔前，需要对施工现场进行勘探，确定地下水位和土质情况。

采用适当的钻孔方法和设备进行施工，保证钻孔的质量和施工进度。

3. 钢筋制作：在进行钻孔灌注桩施工前，需要对桩顶预留出一定的头筋，用于连接上部结构。

钢筋制作应符合设计要求，质量合格。

钢筋在固定时需要注意避免锈蚀和损坏。

4. 混凝土搅拌和运输：混凝土需要按照设计强度和配比进行搅拌，并在规定时间内运输到施工现场。

搅拌和运输过程中需要加强控制，确保混凝土的质量和均匀性。

5. 桩灌注：在进行桩灌注时，需要根据设计要求和施工条件选择合适的灌注方法。

灌注时需要注意混凝土的流动性和充实性，避免空洞和不良质量问题。

同时，注入速度和持续时间需要控制在设计要求范围内。

6. 桩身加固：灌注完成后，桩身需要进行加固处理。

可以采用内外钢筋连接、喷涂混凝土等方式增加桩身的承载能力和抗侧力。

加固过程中需要注意钢筋的布置和连接质量，确保加固效果。

7. 力学性能检测：完成施工后，需要对钻孔灌注桩的力学性能进行检测。

包括桩的受载性能、抗拔抗扭性能等。

检测结果需要符合设计要求和规范规定，并记录桩基的相关信息。

8. 环境保护：钻孔灌注桩施工过程中需要注意环境保护。

避免对周围环境、地下水和土壤造成污染。

施工结束后需要进行现场整理和清理，恢复原貌。

9. 安全管理：钻孔灌注桩施工需要加强安全管理。

加强施工现场的安全防护，确保施工人员的安全。

钻孔灌注桩施工技术标准

钻孔灌注桩施工技术标准
钻孔灌注桩是一种常见的地基处理方法，通常用于增加地基的承载能力以及改善地基的稳定性。

以下是钻孔灌注桩施工的一些常见技术标准：
1. 钻孔直径和深度：钻孔直径和深度应符合设计要求，并保持较小的偏差范围。

2. 钻孔位置：钻孔位置应按设计要求进行布置，以保证桩之间的距离和排列的合理性。

3. 钻孔清洁：在灌注桩施工前，应对钻孔进行清洁处理，确保孔壁干净无泥沙和杂物。

4. 钻孔支护：在钻孔过程中，应根据地层情况采取相应的支护措施，以防止孔口塌方和土层塌陷。

5. 灌注混凝土质量：灌注混凝土应按照设计配合比进行调配，保证混凝土的强度和一致性。

6. 灌注速度：灌注过程中，应控制好灌注速度，确保混凝土能够充分填充孔洞，避免空隙和蜂窝现象。

7. 环境保护：施工过程中应做好环境保护工作，控制水泥浆液和混凝土对周围环境的影响。

8. 桩身标志：施工完成后，应对桩身进行标志，包括桩号、灌
注日期等重要信息。

9. 施工记录：施工过程中应做好详细的施工记录，包括孔深、孔径、灌注量、施工人员等信息。

以上是钻孔灌注桩施工的一些常见技术标准，具体标准还应根据当地规范和设计要求进行调整和完善。
