特高压交流输电线路张力架线施工典型方案
超高压架空输电线路张力架线施工工艺导则
超高压架空输电线路张力架线施工工艺导则超高压架空输电线路是通过金属导线构成电路，经过铁塔桥架等支撑结构将电力传输到远距离的地方。
张力架线是其中重要的工艺环节，决定了导线的使用寿命和电力传输效率，因此需要严格按照施工工艺规范进行施工。
本文将对超高压架空输电线路张力架线施工工艺进行详细介绍和说明。
一、设备和材料准备1. 张力机张力机是进行架线工作中必不可少的设备。
超高压输电线路常用的张力机有气动和液压两种。
在使用中要注意，气动张力机要求标准空气压力，且不能使用润滑油；液压张力机要选择适当的液压油，并注意防止漏油。
2. 吊车吊车是将张力机、通风预防设备和防护器材等工艺设备吊装到铁塔上的必备工器具。
应该检查吊车的动力装置和缓冲装置是否正常，有无漏油、脱落等现象。
3. 架线设备主要包括光滑滑车、导线夹、套管等。
在使用前要仔细检查它们的表面有没有明显裂纹、毛刺、碰伤等现象，以保证使用的安全性。
4. 铁塔铁塔是张力架线施工的主要施工地点，应当检查铁塔是否符合要求，包括结构是否完整、表面是否平整、焊接质量等。
5. 钢绳钢绳用于牵引导线，最好选用质量好的钢绳，并定期进行检测。
二、工艺流程1. 预备工作铁塔、吊车、设备和材料准备齐全后，需要对工作现场进行处理。
首先要清理作业现场，清除可能影响工作的杂物等；检查预处理好的导线是否符合规范要求；以及检查吊车和张力机等工具的完好性和正常性。
2. 架线定位架线定位是在铁塔上确定导线的位置，并做出标记的过程。
主要步骤包括搭设索道、悬挂参考线、进行引线以及在各位置上进行标记。
3. 张力预调节预调节是用于调节张力的控制过程，必须依据要求对约束力进行预测，实现从预计张力到实际张力等精确控制。
4. 张力工期张力架线的关键步骤，需要注意的细节有：定位导线，选择合适的张力机型号和规格；正确安装引线、导线、绷线和支持设备等各部位；合理选择张力机的推力与拉力，避免导线翘曲等意外。
5. 收线张力架线完成后，需进行收线。
特高压输电线路大截面导线张力放线施工技术
特高压输电线路大截面导线张力放线施工技术摘要：近年来，中国特高压输电线路投资建设飞速发展，大截面导线被广泛运用到超远距离的特高压输电线路建设中，大截面导线张力放线施工技术也跟随着特高压输电线路的建设日新月异。
大截面导线不仅能增强线路输电能力，还能有效降低电能损耗和电压损失。
目前，中国电能输送能力不足和电力需求不断增大的矛盾日趋紧张，因此在特高压输电线路中采用大截面导线非常有必要，大截面导线张力放线施工技术的突破，对于远距电能运输具有重要意义。
本文就昌吉-古泉±1100kV特高压直流输电线路工程（简称吉泉特高压）建设中大截面导线张力放线技术进行探讨。
关键词：特高压；大截面导线；张力放线引言随着国民经济的进一步发展，电能需求量也越来越大，为了降低线路损耗，减少单位电能的输送成本，建设大容量、高电压等级的高过压或特高压输电线路工程已经成为我国电网建设发展的主要方面。
但由于输电线路工程普遍存在跨区域、建设环境恶劣、气象条件多变等特点，加上我国在特高压大截面输电线路张力架线施工的研究起步较晚，施工经验不够丰富，在实际施工过程还存在很多需要解决的实际问题。
一、张力放线技术的概念所谓张力放线技术，就是使用牵引机、张力机等机械设备进行导线、地线和光缆的展放，让导线、地线和光缆远离地面和阻碍物，在高空位置一直保持一定的张力展放的施工方法。
张力放线具有多重优势：机械化应用程度高、施工效率高、施工质量标准高、导地线的磨损程度较小。
同时，张力放线也存在施工临时占地面积大、设备种类多、野外施工环境复杂等一些问题。
在确保输电线路施工质量的基础上，根据实际情况进行选择具体施工技术方法、施工机具及现场操控方法等。
二、张力架设施工方案（一）施工机具的选择特高压输电线路主要包括交流 1000kV、直流±800kV、±1100kV 等输电线路等级，因此要结合现场施工特征、牵张设备的型号和放线张力计算数值等相关参数进行合理选择。

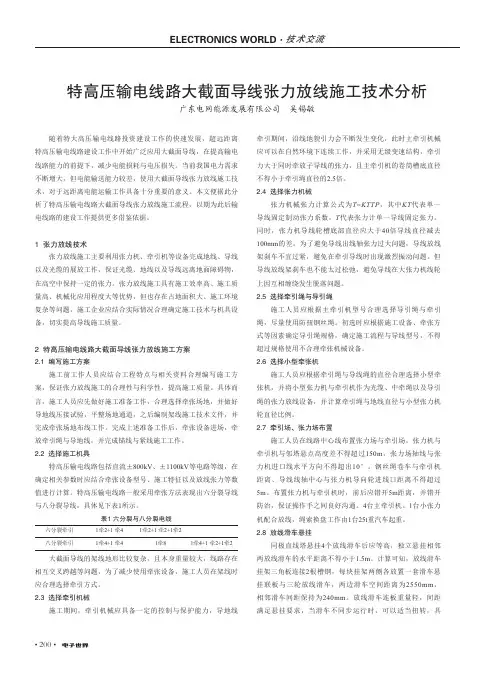

特高压输电线路大截面导线张力放线施工技术分析
• 200•随着特大高压输电线路投资建设工作的快速发展，超远距离特高压输电线路建设工作中开始广泛应用大截面导线，在提高输电线路能力的前提下，减少电能损耗与电压损失。
当前我国电力需求不断增大，但电能输送能力较差，使用大截面导线张力放线施工技术，对于远距离电能运输工作具备十分重要的意义。
本文便据此分析了特高压输电线路大截面导线张力放线施工流程，以期为此后输电线路的建设工作提供更多借鉴依据。
1 张力放线技术张力放线施工主要利用张力机、牵引机等设备完成地线、导线以及光缆的展放工作，保证光缆、地线以及导线远离地面障碍物，在高空中保持一定的张力。
张力放线施工具有施工效率高、施工质量高、机械化应用程度大等优势，但也存在占地面积大、施工环境复杂等问题，施工企业应结合实际情况合理确定施工技术与机具设备，切实提高导线施工质量。
2 特高压输电线路大截面导线张力放线施工方案2.1 编写施工方案施工前工作人员应结合工程特点与相关资料合理编写施工方案，保证张力放线施工的合理性与科学性，提高施工质量。
具体而言，施工人员应先做好施工准备工作，合理选择牵张场地，并做好导地线压接试验，平整场地通道，之后编制架线施工技术文件，并完成牵张场地布线工作。
完成上述准备工作后，牵张设备进场，牵放牵引绳与导地线，并完成锚线与紧线施工工作。
2.2 选择施工机具特高压输电线路包括直流±800kV 、±1100kV 等电路等级，在确定相关参数时应结合牵张设备型号、施工特征以及放线张力等数值进行计算。
特高压输电线路一般采用牵张方法表现出六分裂导线与八分裂导线，具体见下表1所示。
表1 六分裂与八分裂电线六分裂牵引1牵2+1 牵41牵2+1 牵2+1牵2八分裂牵引1牵4+1 牵41牵81牵4+1 牵2+1牵2大截面导线的架线地形比较复杂，且本身重量较大，线路存在相互交叉跨越等问题，为了减少使用牵张设备，施工人员在架线时应合理选择牵引方式。
张力放线施工方案范本
张力放线施工方案导、地线张力放线施工方案一、张力架线的优点及施工流程张力架线是在架线过程中给导线或避雷线施加一定张力，使之离开地面或跨越被跨越物的一种架线施工方法。
采用张力架线时，导线或避雷线不致受到磨损，从而减少导线带电运行后的电晕损耗，且可提高施工效率。
我公司采用的张牵设备为：张力机为甘肃送电工程公司的SAZ－30×2 张力机；牵引机为SAQ－75一牵二牵引机；张力架线布置示意图见图1。
施工过程为：图 11、展放引绳：引绳盘置于张力场，用人力向牵引场展放。
展放时，引绳依次穿过本架线段各个杆塔的放线滑车，两端分别在张力场和牵引场锚固，以备牵放牵引绳。
2、牵放牵引绳：将锚固在牵引场的引绳松开，用旋转连接器与绕在小张力机上的牵引绳连接后，用放置在张力场的小牵引机向张力场牵放，牵放过程中牵引绳应始终保持在悬空状态，直到牵引绳被牵放到张力场，经过走板与导线连接为止。
3、牵放导线：将牵引绳用走板与盘在主张力机上的导线相连接，然后用放置在牵引场的主牵引机将导线牵放至牵引场。
导线牵放到指定位置后，将它带着张力临时锚固在两端的锚线架上。
4、紧线工作：该工作包括紧线、观测与调整弧垂、画印、挂线及附件安装。
张力架线使用的工机具包括张力机、牵引机、线盘支承装置、钢丝绳卷绕机、防捻钢丝绳、分裂导线放线滑车、走板、网套式连接器、钢丝绳连接器等。
二、张力机及线盘支承装置(一) 张力机张力机用于控制放线张力。
施工时使用的有主张力机和小张力机。
前者放置在张力场，用于控制导线张力；后者放置在牵引场，用于控制牵引绳张力。
张力机主要参数见表1。
表1 常见张力机主要参数放线时线盘支承装置置于张力机后面，将架空线（指导线或牵引绳）盘支离地面，使架空线能经过张力机进行展放。
线盘支承装置分为线盘轴架和线盘拖车两种，前者所占场地较小，后者转运方便。
三、牵引机及钢丝绳重绕机（一）牵引机牵引机除主要用于张力架线中的牵引作业外，还能用于完成绞磨的牵引作业，如抽余线、紧线等。
特高压交流输电线路工程张力架线施工方案
导线尾部张力应满足：
1000＜
＜2000
式中：
——导线的尾部张力，N。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
a)采用一牵（4+4）展放方式可行性论证 1）山地
=0.18×128100=23058 N 2）平地
=0.12×128100=15372 N
b）采用2×（一牵4）展放方式可行性论证 1）山地
工程六分裂导线者，均应用了两台张力机 同步展放方式，两台张力机在操作配合上 能满足施工的要求。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
-5.1.2.1主牵引机应具备的性能
b、主牵引机应具备的性能： 主牵引机额定牵引力选择按下式选用：
式中： ——主牵引机的额定牵引力，N； ——同时牵放子导线的根数； ——选择主牵引机额定牵引力的系数，=0.20～0.30，根据具体 的地形地貌条件选用相应的系数。 ——被牵放导线的保证计算拉断力，N。 主牵引机的卷筒槽底直径不应小于牵引绳直径的25倍。 为保证牵引绳不在主牵引机卷扬机构上打滑，应保持牵引绳尾部
绳、导地线等在放线过程中处于架空状态这一特 点，对跨越施工方式进行深入的调查，并进行相 关参数测量，对各种跨越方式讨论比较，选择最 佳的跨越施工方案。 5.2.2 跨越电力线路施工跨越方式分为停电跨越和 不停电跨越两种，跨越施工中应优先考虑停电跨 越。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
响因素。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
5.2.5 用杆件搭设的格构式（非悬索）跨越架按同时承受最大风 速或跑线荷载条件下的荷载计算结构强度、整体及局部稳定 性:，其计算内容：
特高压交流输电线路工程张力架线施工典型方案
施工原理
01
张力架线施工是 通过张力机将导 线拉紧，使导线 具有一定的张力， 从而实现导线的
架设。
02
张力架线施工的 原理是利用张力 机产生的张力， 将导线拉紧，使 导线具有一定的 张力，从而实现
导线的架设。
03
张力架线施工的 主要设备有张力 机、张力放线车、 张力放线塔等。
04
张力架线施工的 主要步骤包括： 张力放线、导线 架设、导线固定
线路安全稳定
施工过程中需要协 调多个部门和单位， 确保工程顺利进行
施工过程中需要关 注环境保护，减少
对环境的影响
导线张力控制
导线张力测量：采用张力传感器实时监测导线张 力
导线张力调节：根据测量结果，调整牵引机速度、 张力补偿器等设备参数
导线张力平衡：保持导线张力平衡，防止导线损 伤和断线
导线张力预警：设置张力预警值，及时提醒操作 人员注意张力变化，确保施工安全
3
4
环保措施：减 少噪音、粉尘、 废气排放，保 护生态环境
智能化施工： 利用先进技术， 提高施工效率， 降低施工风险
绿色施工：采 用环保材料， 减少废弃物产 生，降低环境 污染
施工难点及解决方案
跨越障碍物：采用 特殊设计，确保跨
越过程中线路安全 1
稳定
质量控制：采用严 4
格的质量管理体系， 确保工程质量达到
标准要求
地形复杂：采用先 进的测量技术，确
2 保线路路径准确无
误
3
施工环境恶劣：采
用先进的施工设备
和技术，确保施工
安全高效
施工效果评估
01
施工效率：提高施工 速度，缩短工期
绿色施工技术
节能环保：采用节能 环保材料和设备，降 低能耗和污染
kV线路工程张力放线施工方案
k V线路工程张力放线施工方案公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]黄河龙口水电站220kV送出改线工程架线施工作业指导书批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日目录1 编制说明 (1)2 工程概述 (2)3 工程主要设计技术特性及相关规定 (4)4 架线施工 (8)6 紧线划印 (25)7 附件安装 (31)8 质量措施 (36)9 安全措施与环境保护 (38)10 主要工器具表（按一个施工组配置） (42)11 导、地线液压工艺 (48)12 光缆展放补充措施 (49)13 跨越措施 (52)1编制说明1.1编制依据《110kV～500kV架空送电线路施工及验收规范》（GB 50233-2005）《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013）《电力建设安全工作规程第2部分：架空电力线路》(DL/—2013)《放线滑轮基本要求、检验规定及测试方法》(DL/T 685)《输电线路施工机具设计、试验基本要求》(DL／T875)《跨越电力线路架线施工规程》(DL/T5106)《工程建设强制性条文》(电力部分2011版)《电力建设工程施工技术管理导则》（国家电网工[2003]153号）《输变电工程建设标准强制性条文实施实施指南》（2013版）1.2架线方式本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台2线张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相2根子导线。
1.3计划工期架线施工计划工期为2017年5月01日至2017年07月30日。
2工程概述2.1工程简述本工程为黄河龙口水电站220kV送出改线工程(以下简称“220kV送出工程”)，线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。
国家电网1000kV特高压交流输变电工程张力架线施工方案
l OOOkV特高压交流输变电工程张力架线施工方案汇总国网北京电力建设研究院2007年1月一、拟用导线参数3二、放线方案 (3)（一）................................................ "一牵（4+4）” 展放方式4（二）“2（—牵4）同步展放方式.. (5)（三）八牵8”同步展放方式 (6)（四）........................................................... 放线方式比较6三、滑车悬挂 (9)（一）放线滑车悬挂方法9（二）放线滑车常规挂法10（三）......................................................... 放线滑车高挂法11四、张力放线 (12)（一）......................................................... 牵、张场的布置12（二）..................................................... 导引绳、牵引绳展放15附件1:存在问题及改进措施调查表. (17)附件2：1000kV架线定额测算 (22)附件3:张力架线设备相关情况调查表（含拟新购设备）24、拟用导线参数1000kV线路一般地段导线采用8*LGJ-500/45 （或LGJ-500/35 ）钢芯铝绞线，个别地段采用LGJ-630/45钢芯铝绞线。
8*LGJ-500/45 （或LGJ-500/35 ）导线物理参数见表1。
每相导线采用八分裂等距离布置，分裂间距为400mm。
为保证导线的架线质量，减少因导线初伸长等因素造成的架线后子导线弧垂不一致的现象发生，同相八根应同步展放。
表1导线物理参数、放线方案各公司根据1000kv导线特点，所选张力架线方案共有三种。
1. 一牵（4+4 ）”展放方式2. 2 X（—牵4）”同步展放方式3. 八牵8 ”同步展放方式(一)“一牵(4+4)”展放方式用一台牵引机，与两台四线张力机相配合，用一牵八走板和九轮放线滑车配合放线。
张力放线专项施工方案
一、工程概况本工程为某电力输电线路架设项目，线路全长XX公里，电压等级为XXkV。
根据GB 50233-2014《110kV～750kV架空输电线路施工及验收规范》的要求，本工程导线展放应采用张力放线。
二、施工准备1. 人员准备：组织专业施工队伍，包括施工队长、施工员、测量员、放线工、安全员等。
2. 材料准备：导线、地线、金具、紧线设备、放线滑车、牵引设备、张力设备等。
3. 工具准备：经纬仪、水准仪、全站仪、钢尺、线锤、测绳等。
4. 施工场地准备：选择合适的牵张场地，确保场地平整、开阔，便于施工。
三、施工流程1. 施工前准备：熟悉图纸，了解线路走向、杆塔位置、导线规格、金具选用等。
2. 牵张场地选择：根据线路长度、地形地貌、交通条件等因素，选择合适的牵张场地。
3. 放线滑车悬挂：将放线滑车安装在牵张场地的两端，确保滑车稳固可靠。
4. 牵张场布置：根据牵张场地情况，合理布置牵张场，包括牵张机、导线架、地线架等。
5. 导引绳展放：利用导引绳将导线、地线引至牵张场，确保导线、地线平稳过渡。
6. 导线展放：采用张力放线方法，将导线、地线从一端牵引至另一端，保持导线、地线一定的张力。
7. 导线锚线：在放线过程中，将导线、地线锚固在沿线杆塔上，确保导线、地线稳定。
8. 紧线：根据设计要求，调整导线、地线的张力，确保导线、地线满足运行要求。
9. 验收：对放线质量进行检查，包括导线、地线间距、张力、杆塔位置等。
四、施工质量控制1. 导线、地线展放质量：确保导线、地线间距符合设计要求，无交叉、搭接现象。
2. 张力控制：根据设计要求，调整导线、地线的张力，确保导线、地线满足运行要求。
3. 杆塔位置：确保杆塔位置准确，符合设计要求。
4. 验收：对放线质量进行检查，确保符合GB 50233-2014《110kV～750kV架空输电线路施工及验收规范》的要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
特高压交流输电线路工程张力架线施工方案
5 张力放线施工准备
5.1.2.2 主张力机应具备的性能 主张力机的额定张力选择按下式选用
T K T TP
式中： T ——主张力机单导线额定制动张力，N；
K T ——选择主张力机单导线额定制动张力的系数 K T =0.12～0.1８，根据具体的地形地貌条件选用相应 的系数。
5 张力放线施工准备
4 假定张力架线施工条件
4.1 以某一标段为例,假定该标段线路长度32公里,铁 塔72基。 导线规格型号：LJG—500/45型钢芯铝 绞线。 地线规格型号：一根为LBGJ—150— 20AC型铝包钢绞线，另一根OPGW—150型光缆。 直线塔63基，转角塔9基，最大转角58°。 4.2 地形地貌 高山大岭占15.%，一般山地占50.%，丘陵占 25.%，平地占10%。
5 张力放线施工准备
5.3.3 导线在滑车上的包络角超过30°时。在 1000KV线路可能较多,应对每个放线施工段 计算放线张力和牵引力,再验算放线滑车的 包络角, 计算方法与500KV导则相同。计算 略。
5 张力放线施工准备
5.3.4 放线滑车悬挂方法 放线滑车悬挂方法可根据施工段所需放线张力及滑车承 载能力确定，对牵引力较大或有重要跨越物，可提高放 线滑车悬挂高度，降低放线张力。 放线滑车悬挂一般有两种方法，即常规挂法和高挂法: a) 常规挂法：放线滑车悬挂在绝缘子串下。 b) 高挂法：放线滑车通过挂具悬挂在横担上，挂具长度可 根据对跨越物距离要求确定。 c) 同相放线滑车的悬挂必须等高，相邻放线滑车间的水平 距离应不小于1.5m（通常相距横担珩架的一个或几个节 间）。双滑应用支撑连杆固定，支撑连杆有效长度接近 两滑车挂点间的距离。
5.2.4 张力放线中跨越架的几何尺寸应满足DL 5009.2要求：
特高压架空输电线路张力放线施工技术
1142023年12月下 第24期 总第420期油气、地矿、电力设备管理与技术China Science & Technology Overview1特高压架空输电线路的张力放线的特点通过精确调节导线的张力，张力放线技术能够确保输电线路的稳定性和安全性。
与传统手动调整方法相比，该技术能够在短时间内完成对导线张力的调整，提高工作效率。
此外，精确控制导线的张力，可以避免导线因张力不均而产生振动或过度伸展的问题，减少导线的疲劳破坏和断裂风险，保证输电线路的安全性、可靠性。
张力放线技术具有多种功能和应用场景，除了调整导线张力外，还可以用于导线定位和测量。
通过该技术，可以精确定位导线，确保其位置符合设计要求，并实时监测导线的张力变化，以及时采取措施，确保输电线路的安全运行。
2张力放线施工区段区分在张力放线施工中，为了实现特高压架空输电线路的安全、可靠运行，施工人员需要考虑线路的特性和环境条件，对具有相似特征的区段进行分类，应包括不同的地形、导线类型、支架结构等。
针对每个区段，施工人员需要考虑区段的长度、跨越物体的情况、电气要求等因素。
根据这些考虑，施工人员要制定适当的放线计划，并选择合适的工具和设备。
此外，施工人员还需使用专业的张力测量仪器，准确地测量和控制导线的张力，并根据需要进行相应的调整。
在放线过程中，还要注意区段之间的过渡和连接，以确保整个线路的连续性和一致性[1]。
为了保证施工质量和施工过程的安全，施工人员还应定期进行检查和监测，确保每个区段的张力保持稳定，并及时采取必要的维护和修复措施。
3特高压架空输电线路张力放线施工技术分析3.1张力放线计算的主要过程首先，确定线缆或绳索的长度和重量。
长度可以通过测量或设计规格获得，而重量可以通过线缆或绳索的材料密度和悬挂物的重量计算，这些参数提供了计算张力所需的基本信息。
其次，考虑线缆或绳索所处的环境条件，包括环境温度、风速以及任何外部力的作用，如风力或荷载。
跨越10～220kV电力线路张力架线施工方案
跨越10～220kV电力线路张力架线施工方案1 跨越电力线的方法根据现场调查，结合以往500kV线路张力架线施工跨越电力线的经验，可选用不同的跨越方法如下表。
2 跨越架的搭设2.1 根据跨越架的高度来选择搭设材料。
一般情况下，跨越架高度在10米左右则采用杉木杆搭设，架体根据被跨越线的宽度搭成单层双面、双层双面、三层双面等，根据架体高度打一层或二层拉线固定。
跨越架高度在10米以上至20米左右，采用500×500mm断面铝合金抱杆作为跨越架立柱；跨越架高度在20米以上至35米左右，采用1.2×1.2m断面角钢立柱作为跨越架立柱。
铝合金和角钢跨越架统称为组合式跨越架。
组合式跨越架根据架体高度，采用二层或三层拉线固定。
架顶是带胶皮辊子的羊角横担。
2.2 跨越架高度由带电线路的电压等级和导（地）线离地面高度确定。
电力线两侧跨越架的位置用经纬仪进行测量，经过精确计算后，再确定跨越架的位置和高度。
跨越架要保证架体、封顶尼龙网与带电体的距离符合《安规》的规定，再加1m的裕度。
2.3 杉木杆跨越架杉木杆所搭设的跨越架示意图⑴杉木杆之间的纵向宽度不大于1.5m，横向宽度不大于1.2m，杉木杆在地下的埋深不小于0.6m。
凡架子下面不能挖坑的，加扫地杆加强。
⑵跨越架顶要有羊角和加强木。
当跨越架高度在5m左右时，打一层拉线；当跨越架高度在5m以上时，在跨越架的中间及顶部各打一层拉线。
⑶当搭设带电跨越架时，在带电体附近的杉木杆的节点处要用尼龙绳绑扎，并要用尼龙绳和尼龙网将跨越架封顶。
架顶安装胶皮辊子。
2.4 组合式跨越架⑴组合式跨越架有铝合金和角钢两种。
组装好的架子每两个为一组，三相导线共六个跨越架。
在相对应跨越架之间用尼龙绳、尼龙网封顶，使新建线路的放线通道与带电线路隔离开来。
为防止尼龙网中间松弛下垂使其宽度变窄，在挂尼龙网的两根粗尼龙绳间每隔5m 加装一道玻璃钢横木。
⑵跨越架组立：将倒装提升架置于立柱的位置，分段提升立柱，立柱四周用拉线控制，架体组立到预定高度后，用四周拉线调直，并固定好四周拉线,靠近带电体的拉线采用尼龙绳。
kV线路工程张力放线施工方案
k V线路工程张力放线施工方案公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]黄河龙口水电站220kV送出改线工程架线施工作业指导书批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日目录1 编制说明 (1)2 工程概述 (2)3 工程主要设计技术特性及相关规定 (4)4 架线施工 (8)6 紧线划印 (25)7 附件安装 (31)8 质量措施 (36)9 安全措施与环境保护 (38)10 主要工器具表（按一个施工组配置） (42)11 导、地线液压工艺 (48)12 光缆展放补充措施 (49)13 跨越措施 (52)1编制说明1.1编制依据《110kV～500kV架空送电线路施工及验收规范》（GB 50233-2005）《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013）《电力建设安全工作规程第2部分：架空电力线路》(DL/—2013)《放线滑轮基本要求、检验规定及测试方法》(DL/T 685)《输电线路施工机具设计、试验基本要求》(DL／T875)《跨越电力线路架线施工规程》(DL/T5106)《工程建设强制性条文》(电力部分2011版)《电力建设工程施工技术管理导则》（国家电网工[2003]153号）《输变电工程建设标准强制性条文实施实施指南》（2013版）1.2架线方式本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台2线张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相2根子导线。
1.3计划工期架线施工计划工期为2017年5月01日至2017年07月30日。
2工程概述2.1工程简述本工程为黄河龙口水电站220kV送出改线工程(以下简称“220kV送出工程”)，线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。
特高压输电线路特殊跨越张力架线施工技术
摘要：文章介绍了利用“吊网式”索道跨越的方式带电同时跨越500 kV Ⅰ、Ⅱ双回线路施工,为今后带电跨越高压线路提出了一项简捷可靠、经济适用、可灵活机动安排作业的施工方法。
关键词：特高压；输电线路；特殊跨越；张力架线施工技术
前言
某1000kV特高压交流输电线路新建工程要求架线期间不停电跨越500 kV Ⅰ、Ⅱ双回运行线路，由于被跨越线路对地距离较高，搭设不停电跨越架，顶部封网的跨越方式难以实现，我们在多次试验改进的基础上，采用吊网式索道跨越的方式完成该项跨越作业。
为减小跨越塔的垂直和顺线路水平荷载，应满足被锚固绳索对地夹角≤20 °的条件。现场施工时，地电位电工登上临近的运行线路铁塔[ N87号(Ⅰ)、N93号(Ⅱ)]各将一根事先卷好的直径8 mm绝缘绳跨过架空地丝向两侧抛扔，地面施工人员将该绳牵至新建线路杆塔下方,将两根绳的内侧端头相接。外侧端头分别牵至171号、173号塔下，穿过索道展放滑车后在地面结成循环。利用该循环绳,分别牵过左边相(或右边相)的直径12 mm索道牵引绳和直径8 mm保护装置牵引绳。连续跨越档内承力索敷设采用张力展放形式，在173号侧大号侧布置1台具有反牵功能的张力机，在171号小号侧布置1台牵引机及1台张力机，自173号大号侧将直径22 mm杜邦丝承力索牵出。当承力索牵至露出尾端，将其和口13防扭钢丝绳用抗弯联接器串接，继续牵放，直到将承力索首端牵到171号的展放滑车前。在塔上，将直径22 mm杜邦丝绝缘绳首端与预先铺设好的口13防扭钢丝绳用抗弯联接至绝缘承力索的投影范围均匀覆盖两条被跨500 kV电力线时，停止牵引，承力索两端实施地面锚固，两端的锚固地锚中心位置和跨越档内各塔上索道展放滑车的悬挂位置应在同一垂直面上。承力索的放线张力设定为7～8 kN ;承力索的锚固张力为18 kN～20 kN。将直径8 mm循环绝缘绳放至连续跨越档的导地线放线滑车内，牵过一根高强绝缘绳，用该绳做为地线牵引绳或导线次导引绳。绝缘循环绳移至中相的索道展放滑车内，重复上述工作。
典型施工方法--张力架线(一牵四)
张力架线（一牵四）典型施工方法1概述张力架线是在我国建设500kV超高压输电线路工程需要而发展起来的一种新的架线施工工艺方法，通过几十年的不断探索、改进与创新，已积累了丰富的施工经验，施工工艺更加成熟，施工方法更加简单。
全国各大送变电施工企业都配有成套的张牵设备及工器具，并有熟练的施工作业人员。
500kV架空输电线路四分裂导线均釆用一牵四展放方式进行导、地线张力放线，并与张力放线相配套的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线施工方法。
东北电业管理局送变电工程公司经过几十年的不断摸索、总结、改进，目前已形成了张力架线（一牵四）典型施工方法，经过张力架线施工应用证明，该典型施工方法满足施工需要，安全可靠，提高了架线施工质量，对环境保护起到了积极作用，具有良好的社会效益和经济效益。
本典型施工方法遵循水利电力部基建司SDJJS2《超高压架空输电线路张力架线施工工艺导则》，已被广泛推广使用。
本典型施工方法在木家变电站至鞍山变电站500kV输电线路工程中成功实施，效果良好，正在北宁变电站至渤海变电站500kV输电线路工程中应用。
2本典型施工方法特点（1）导线在架线施工全过程中处于架空状态，可避免导线损伤，提高导线施工质量。
（2）以施工段为架线施工的单元工程，放线、紧线等作业在施工段内进行。
（3）施工段不受设计耐张段限制，可将直线塔作施工段起止塔，在耐张塔上直通放线。
（4）在直线塔上紧线并作直线塔锚线，凡直通放线的耐张塔也可直通紧线。
（5）在耐张塔上髙空压接、平衡挂线，避免施工人员长距离出线安装卡线器的操作，避免导线由于外力作用而产生的强制弯曲，安全可靠，工效高，节约导线且可保证导线的安装质量。
（6）耐张塔划印采用比试法，断线尺寸精确，减少操作过程中的误差，提高施工效率。
（7）同相子导线同时展放、同时收紧。
减少导线蠕变对运行线路影响，工艺规范。
（8）悬空展放导引绳，可减少输电线路施工中青苗、果树、暧棚等地面附着物的损坏，缓解跨越物繁多展放导引绳困难的现状。
特高压紧线施工方案
按中间耐张塔紧线方法导线的紧线操作。
1－滑车组；2－滑车；3－压线滑车；4－地锚；5－手搬葫芦；6－锚线钢绳；7－导线；8－锚线架
图9耐张塔导线升空方式示意图
八、弧垂观测与调整
1.选择弧垂观测档原则
以能全面掌握和准确控制紧线段应力状态为条件选择弧垂观测档，选择时兼顾以下各点：
（7）放松并拆除收紧装置；
（8）安装其他附件。
如果仍然采用传统的紧线、画印方式（即在直线塔紧线，耐张塔画印），耐张塔计算割线长度应考虑如下因素：
耐张绝缘子金具组装串实测长度。用张拉台或其他工具拉直耐张组装串，实测同相所有子导线所对应的耐张绝缘子金具组装串长度。
紧线滑车在水平和垂直方向偏离挂点而引起的线长差。
耐张塔附件安装又分为软挂侧附件安装和紧线侧附件安装。
1.介绍两个概念
（1）空中锚线
定义：空中锚线是指将位于耐张塔放线滑车内的各子导线，对称的锚固到耐张塔横担锚线孔上，并在适当位置进行断线的操作。
高空锚线机具：由Φ13×300m、5t滑车、5t机动绞磨、卡线器等，组成1-1滑车组（3绳）。
图11高空锚线机具示意图
3.紧线侧耐张塔耐张绝缘子串安装
（1）空中锚线操作：将导线锚于横担临锚孔，断线；
（2）空中对接操作：安装耐张绝缘子串和耐张金具；
（3）收紧（或放松）锚线装置，调整耐张段弧垂；
（4）耐张段弧垂符合设计后，用“比量法“进行画印操作；
（5）根据紧线划印点确定断线位置；
（6）断线、液压安装耐张线夹，并与耐张金具连接；
导线预紧线操作，宜以张力放线施工段作为紧线段，以牵张场相邻的直线塔或耐张塔作预紧线操作塔。
当与上一个放线区段以耐张塔作分界时，应在耐张塔完成软挂后，再进行导线预紧线操作。
