组态王主界面制作
组态王大作业
组态王结课作业日期：2014年12月20日（一）新建工程（1）点击“开始|程序|组态王 6.55|组态王 6.55”，启动工程管理器窗口。
（2）单击菜单栏“文件 | 新建工程”命令或工具条“新建”按钮或快捷菜单“新建工程”命令后，弹出“新建工程向导之一——欢迎使用本向导”对话框。
（3）单击“下一步”按钮，弹出“新建工程向导之二——选择工程所在路径”对话框，单击“浏览”按钮，选择所要新建工程存储的路径。
（4）选择存储的路径后，单击“下一步”按钮后，弹出“新建工程向导之三——工程名称和描述”对话框。
在对话框中输入新工程名称：“我的工程”，在工程描述对话框中输入：“反应车间监控中心”。
（5）点击“完成”会出现“是否将新建的工程设为组态王当前工程”的提示，选择“是”，然后系统返回工程管理器界面，并在工程信息显示区显示新建工程，如图 1-1所示。
图1-1组态王工程管理器（6）点击“开发”或双击此工程即可以直接进入组态王工程浏览器。
（二）监控中心主画面制作1，建立新画面。
（1）在工程浏览器左侧的“工程目录显示区”中选择“画面”选项，在右侧视图中双击“新建”图标，弹出新建画面对话框。
在对话框中可定义画面的名称、大小、位置、风格，及画面在磁盘上对应的文件名，如图2-1 所示。
单击确定后出现画面开发系统界面。
图2-1“新画面”对话框（2）在工具箱中单击文本工具，在画面上输入文字：反应车间监控画面。
在图库管理器左侧图库名称列表中选择图库名称“反应器”，选中相应的反应器后双击鼠标，图库管理器自动关闭，同时在工程画面上鼠标位置出现“┌”标志。
在画面上单击鼠标，该图素就被放置在画面上。
拖曳边框到适当位置，改变其大小并利用文本工具标注此罐为“1#原料油罐”。
重复上述的操作，在图库管理器中选择不同的图素，分别作为2#原料油罐，3#原料油罐，成品油罐，并分别标注为“2#原料油罐”，“3#原料油罐”，“成品油罐”。
（3）在工具箱中选择文本工具，分别在“1#原料油罐”、“2#原料油罐，”“3#原料油罐”，和“成品油罐”下面输入字符串“####”。
组态王画面精品PPT课件
文本对象的 颜色随连接 表达式的值 而改变
被连接对象根据
条件表达式的值 而显示或隐含。
当有滑动杆输入连接的图形对象被鼠
标拖动时，与之连接的变量的值将会
被改变。当变量的值改变时，图形对 象的位置也会发生变化。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
举例
图库→反应器→
→标注此罐为“原料油罐”。
重复上述的操作，在图库管理器中选择不同的图素，分别作为催 化剂罐和成品油罐，并分别标注为“催化剂罐”、“成品油罐”。
工具箱→立体管道工具→绘制立体管道→修改立体管道 的颜色、宽度。
图库管理器→阀门→图素→原料油出料阀。
重复以上的操作在画面上添加催化剂出料阀和成品油出料阀。
文件→全部存→保存画面。
用鼠标单击“图库”菜单，弹出下拉式菜单
图库精灵：图库中的元素，具有自己 的“生命”。内嵌了丰富的动画连接 和逻辑控制，做少量的文字修改，就 能动态控制图形的外观，同时能完成 复杂的功能。
创建图库精灵 把图素、复杂图素、单元或它们的任意组合转化为图库精灵。
转换成普通图素 把画面上的图库精灵分解为组成精灵的各个图形对象。
料阀的动画连接，连接变量分别为：\\本站点\催化剂出料阀、\\本站点\成 品油出料阀。
4、液体流动动画设置
1） 数据词典中定义一个内存整型变量： 变量名：控制水流 变量类型：内存整型 初始值：0 最小值：0 最大值：100
2）双击管道→动画连接对话框 → 流动→流动条件：\\本站 点\控制水流
使被连接对象的边 框或线的颜色和线 形随连接表达式的 值而改变。
计控实验二（组态王上位机界面）[精选]
![计控实验二（组态王上位机界面）[精选]](https://img.taocdn.com/s3/m/9026535aa9956bec0975f46527d3240c8447a1a9.png)

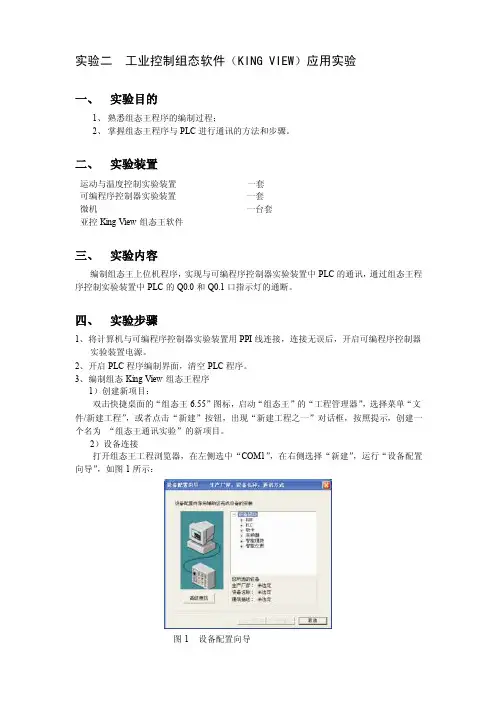

实验二工业控制组态软件（KING VIEW）应用实验一、实验目的1、熟悉组态王程序的编制过程；2、掌握组态王程序与PLC进行通讯的方法和步骤。
二、实验装置运动与温度控制实验装置一套可编程序控制器实验装置一套微机一台套亚控King View组态王软件三、实验内容编制组态王上位机程序，实现与可编程序控制器实验装置中PLC的通讯，通过组态王程序控制实验装置中PLC的Q0.0和Q0.1口指示灯的通断。
四、实验步骤1、将计算机与可编程序控制器实验装置用PPI线连接，连接无误后，开启可编程序控制器实验装置电源。
2、开启PLC程序编制界面，清空PLC程序。
3、编制组态King View组态王程序1）创建新项目：双击快捷桌面的“组态王6.55”图标，启动“组态王”的“工程管理器”，选择菜单“文件/新建工程”，或者点击“新建”按钮，出现“新建工程之一”对话框，按照提示，创建一个名为“组态王通讯实验”的新项目。
2）设备连接打开组态王工程浏览器，在左侧选中“COM1”，在右侧选择“新建”，运行“设备配置向导”，如图1所示：图1 设备配置向导点击“PLC ”打开各种厂家的PLC ，点击“西门子”，点击“S7-200系列”如图2所示。
选择“PPI ”点击“下一步”，写上设备名称：“s7_200”，点击“下一步”，出现图3所示的窗口。
根据计算机的串口地址选择，点击“下一步”，填上PLC 通信的地址（PLC 地址默认为2），点击“下一步”，此时出现的对话框为恢复时间，就设为默认。
点击“下一步”在点击“完成”硬件配置完成。
图2 选择PPI 图3 选择COM 口3）测试设备与计算机是否正常通信配置完之后在工作区多了一个“S7_200”，测试设备是否与计算机正常通信。
用鼠标移到“S7_200”点击鼠标的右键，弹出如图4所示对话框，点击“测试 S7_200”，弹出对话框后再点击“设备测试”如图5所示。
在“寄存器”中输入“V0”；在“数据类型”中选择“BYTE ”点击“添加”按钮，就添加“采集列表”中，点击“读取”按钮，读取按钮显示“停止”按钮，在寄存器名“V0”的变量值显示“0”或其他值，说明计算机与PLC 已经连接正常，否则会有出错的信息。
组态王主界面制作

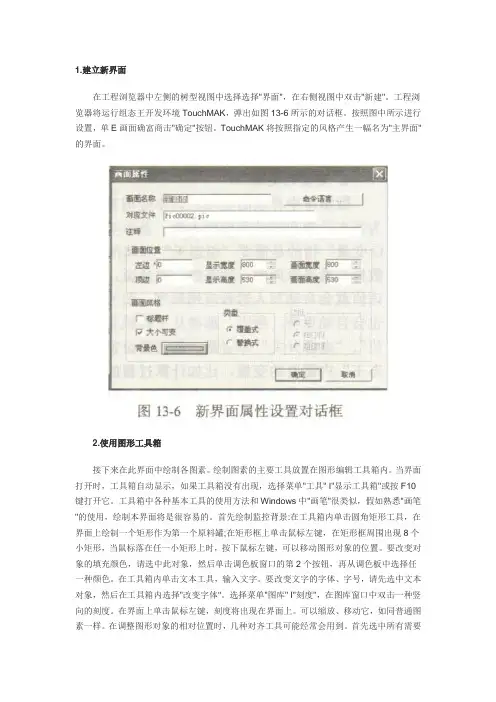

1.建立新界面在工程浏览器中左侧的树型视图中选择选择"界面"，在右侧视图中双击"新建"。
工程浏览器将运行组态王开发环境TouchMAK，弹出如图13-6所示的对话框。
按照图中所示进行设置，单E画面确富商击"确定"按钮。
TouchMAK将按照指定的风格产生一幅名为"主界面"的界面。
2.使用图形工具箱接下来在此界面中绘制各图素。
绘制图素的主要工具放置在图形编辑工具箱内。
当界面打开时，工具箱自动显示，如果工具箱没有出现，选择菜单"工具" I"显示工具箱"或按F10键打开它。
工具箱中各种基本工具的使用方法和Windows中"画笔"很类似，假如熟悉"画笔"的使用，绘制本界面将是很容易的。
首先绘制监控背景:在工具箱内单击圆角矩形工具，在界面上绘制一个矩形作为第一个原料罐;在矩形框上单击鼠标左键，在矩形框周围出现8个小矩形，当鼠标落在任一小矩形上时，按下鼠标左键，可以移动图形对象的位置。
要改变对象的填充颜色，请选中此对象，然后单击调色板窗口的第2个按钮，再从调色板中选择任一种颜色。
在工具箱内单击文本工具，输入文字。
要改变文字的字体、字号，请先选中文本对象，然后在工具箱内选择"改变字体"。
选择菜单"图库" I"刻度"，在图库窗口中双击一种竖向的刻度。
在界面上单击鼠标左键，刻度将出现在界面上。
可以缩放、移动它，如同普通图素一样。
在调整图形对象的相对位置时，几种对齐工具可能经常会用到。
首先选中所有需要对齐的图形对象，然后在工具箱中单击所需的对齐工具即可。
最后，绘制的界面如图13-7所示。
选择菜单"文件" I"全部存"，保存工作成果。
3.开始界面制作(1)"烤潦房智能控制系统"文字的效果是文字重迭造成的，如图13-8所示。
组态王
组态王

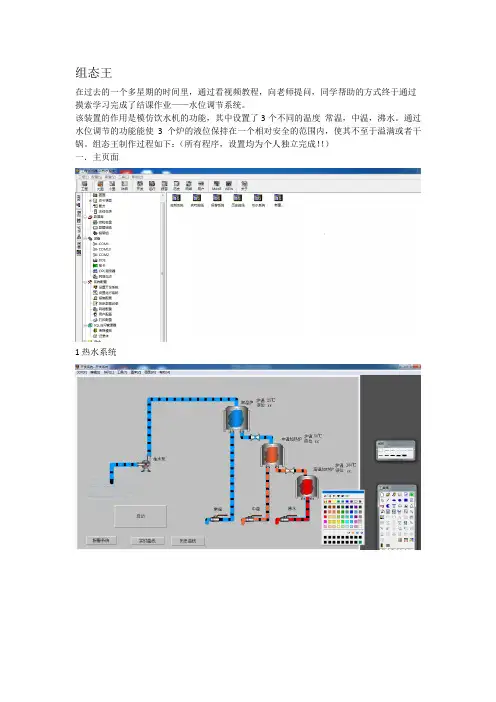

在过去的一个多星期的时间里，通过看视频教程，向老师提问，同学帮助的方式终于通过摸索学习完成了结课作业——水位调节系统。
该装置的作用是模仿饮水机的功能，其中设置了3个不同的温度常温，中温，沸水。
通过水位调节的功能能使3个炉的液位保持在一个相对安全的范围内，使其不至于溢满或者干锅。
组态王制作过程如下：（所有程序，设置均为个人独立完成！！）
一．主页面
1热水系统
2实时曲线
3历史曲线
4报警系统
二．命令语言
1.数据改变命令语言
2.事件命令语言
3.热键命令语言
三．数据词典
1.常温炉
2.X（中温加热炉）
3.高温加热炉
4.常温输出调节阀
5.中温输出调节阀
6.常温出水口
7.中温出水口
8.沸水出水口
9.抽水泵
10.启动按钮
四．设备（PLC）
仿真PLC在本系统中未应用但也是学习过程中的一部分，所以也添加上了。
如果按照上面的图片可以完全的制作出来。
做完后也感觉圆满了O(∩_∩)O嘿嘿~ 毕竟辛苦那么长时间终于也算是有所收获。
组态王实时报警界面制作教程(一类优选)
在工程浏览器左侧的树型视图中选择"界面"，在右侧视图中双击"新建"，新建产生一幅名为"实时报警"的界面，如图13-20所示。
文本"系统报警!"，红色，系统报警时文字显示闪动，在"动画连接"对话框中单击"闪烁"按钮，弹出对话框。
输入闪烁的条件表达式"$新报警= = 1"，当此条件表达式的值为真时，图形对象开始闪烁。
表达式的值为假时闪烁自动停止。
单击"?"按钮可以查看己定义的变量名和变量域，如图13-21所示。
"$新报警"变量是组态王的一个系统变量，主要表示当前系统中是否有新的报警产生。
当系统中无论有何种类型的新报警产生时，该变量被自动置为1。
但需要注意的是，该变量不能被自动清0，需要用户人为地将其清0。
"确认"按钮按下时的命令语言程序为:Ack (RootNode);PlaySound (" c:\Sirenl. wav"，0); ClosePicture("实时报警");PlaySound函数此函数通过Windows的声音设备(若已安装)播放声音，声音为w町文件。
调用格式:PlaySound(SoundName，Flags)。
参数及其描述:SoundName代表要播放的声音文件的字符串或字符串变量。
Flags可为下述之一:←停止播放声音; 1同步播放声音; 2一异步播放声音; 3一重复播放声音直到下次调用PlaySound 0函数为止。
实时报警界面为报警时自动弹出窗口，在工程浏览器中选择命令语言一一数据改变命令语言，在浏览器右侧双击"新建飞弹出数据改变命令语言编辑器，如图13-22所示。
数据改变命令语言触发的条件"\\本站点\$新报警"变量或变量的域的值发生了变化。
组态王按钮弹窗教程
组态王按钮弹窗制作教程第一步：打开组态王选择工程，例如我们新建一个工程起名为实验，如图一（图一）第二步：双击打开工程，进入工程浏览画面，如图二（图二）第三步：我们新建几个工程画面一个主画面，和若干小画面我们先来建立主画面，点击新建以后出现画面属性页面如图3图3画面名称：我们起名叫主画面画面位置：我们来设置画面的长宽高画面风格：标题杆和大小可变我们不选择，背景色可以根据情况调整类型选择覆盖式，边框选择无边框，然后确定我们的主画面就完成了。
第四步：新建小画面（需要弹窗的画面）同第三步一样，我们在工程浏览页面点击新建按钮弹出画面属性窗口如图4图4画面名称：杂质提升机画面位置：根据实际使用情况调整画面风格：如图4所示，标题杆打钩，类型选择弹出式，边框选无，然后确定我们的小画面就建好了。
第5步，我们在小画面内输入需要的信息和设置控制按钮如图5图5信息全部输入完成后，我们点击开发系统左上角文件，选择全部存即可，然后我们如图6回到工程浏览页面图6第七步：设置主画面在工程浏览页面我们双击新建好的主画面，然后进入主画面页面如图7图7做好主画面动画效果以后，我们新建一个设备名称按钮如图8所示图8第八步：弹窗按钮的设置以及命令语言图9双击按钮，打开按钮的动画链接设置窗口，命令语言链接那里我们选择按下时，会弹出一个命令语言对话框如图10所示，图10我们在语言命令处输入ShowPicture("杂质提升机");后面括号内的杂质提升机为小窗口的名称，如果需要打开的是别的窗口，就要输入其他窗口的名称，输入完成以后点击右下角确定按钮保存，然后点击动画连接的确定按钮保存。
我们的弹窗按钮就设置完成了，点击开发系统页面左上角的文件按钮，选择全部存就可以了。
第九步：设置运行系统打开时要显示的画面，按照下图操作进入运行系统设置窗口，如下图操作然后回到开发系统页面进入页面以后点击左上角文件-----切换到View,就能进入运行画面看一下效果了。
组态王软件自学系列之02实时报警界面制作
组态王软件自学系列之02实时报警界面制作目录一、项目背景描述或现场情况说明 (3)二、问题的解决方法和思路 (3)1.新建工程 (3)2.新建界面 (4)3.新建变量 (6)4.新建动画连接 (7)5.报警自定义函数 (8)6.事件命令语言 (10)7.说明 (11)一、项目背景描述或现场情况说明本文是组态王的自学系列的第二篇，上一篇给大家讲一下系统的登录和退出的实现方法。
在这里跟大家分享一下组态王中实时报警界面制作过程。
二、问题的解决方法和思路1.新建工程1）如图1所示，启动组态王软件，新建一个工程文件夹，命名为test。
图1 新建工程2）命名工程名称，见图2所示。
图2 工程名称2.新建界面1）在工程浏览器左侧的树型视图中选择"界面"，在右侧视图中双击"新建"，新建产生一幅名为"实时报警"的界面，见图3所示。
图3 工程开发环境2）在工具箱中选择“报警窗口”，在右边空白区域拉出一个报警窗口，如图4所示。
图4 报警窗口3）双击报警窗口第一行菜单，在通用属性中对报警窗口命名，在列属性中对列明细进行编辑，如图5所示。
图5 报警窗口属性配置4）在报警窗口上方加上“实时报警”的文本，加粗显示，同时在报警窗口下方添加三个按钮，分别为“报警确认”、“声音开启”和“声音关闭”，如图5所示。
图6 功能按钮制作3.新建变量1）在工程浏览器左侧的树型视图中选择"数据词典"，在右侧视图中双击"新建"，弹出定义变量的对话框，见图7所示。
图7 建立新变量2）建立两个变量类型为内存整数的变量，变量名分别为ALARM和Beep_close，见图8所示。
图8 两个新变量4.新建动画连接1）为报警确认按钮建立动画连接，选择“弹起时”动画连接，命令脚本为ALARM=0;2）为声音开启按钮建立动画连接，选择“弹起时”动画连接，命令脚本为Beep_close=1;为声音关闭按钮建立动画连接，选择“弹起时”动画连接，命令脚本为Beep_close=0;5.报警自定义函数在组态王自定义函数中，有三个系统预置的报警自定义函数。
组态软件人机界面设计步骤人机界面
组态软件人机界面设计步骤 - 人机界面1.界面风格的设计把握台人机界面选用非标准Windows风格，以实现用户共性化的要求。
但考虑到大多数用户对于标准Windows系统较生疏，在界面设计中尽量兼容标准Windows界面的特征。
由于位图按钮可在操作中实现高亮度、突起、凹陷等效果，使界面表现形式更机敏，同时可以便利用户对控件的识别。
但是，界面里使用的对话框、编辑框、组合框等都选用Windows标准控件，对话框中的按钮也使用标准按钮。
控件的大小和间距尽量符合Windows界面推举值的要求。
界面默认窗体的颜色是亮灰色。
由于灰色调在不同的光照条件下简洁被识别，且避开了色盲用户在使用窗体时带来的不便。
为了区分输入和输出，供用户输入的区域使用白色作为底色，能使用户简洁看到这是窗体的活动区域；显示区域设为灰色（或窗体颜色），目的是告知用户那是不行编辑区域。
窗体中全部的控件依据 Windows界面设计标准接受左对齐的排列方式。
对于不同位置上多组控件，各组也是左对齐2．系统界面布局分析人机界面的布局设计依据人体工程学的要求应当实现简洁、平衡和风格全都。
典型的工控界面分为3部分：标题菜单部分、图形显示区以及按钮部分。
依据全都性原则，保证屏幕上全部对象，如窗口、按钮、莱单等风格的全都。
各级按钮的大小、凹凸效果和标注字体、字号都保持全都，按钮的颜色和界面底色保持全都。
3．打开界面的结构体系选择界面的概念取决于多个界面。
可将界面设计为循环，假如运行大量界面，必需设计一个合理的结构体系来打开界面。
选择简洁而永久的结构以便操作员能够快速了解如何打开界面。
用户一次处理的信息量是有限的，所以大量信息积累在屏幕上会影响界面的友好性。
为了在供应足够的信息量的同时保证界面的简明，在设计上接受了控件分级和分层的布置方式。
分级是指把控件按功能划分成多个组，每一组依据其规律关系细化成多个级别。
用一级按钮把握二级按钮的弹出和隐蔽保证了界面的简洁。
组态王画面
举例：
建一新画面，属性设置如下：
画面名称： 监控中心 对应文件：pic00001.pic （自动生成，也可以用户自己定义） 注释：反应车间的监控中心——主画面 画面风格：覆盖式 画面位置：
左边：0 • 顶边：0 • 显示宽度：1024 • 显示高度：768 • 画面宽度：1024 • 画面高度：768 • 标题杆：无效 • 大小可变：有效
文件→全部存→保存画面。
用鼠标单击“图库”菜单，弹出下拉式菜单
图库精灵：图库中的元素，具有自己 的“生命”。内嵌了丰富的动画连接 和逻辑控制，做少量的文字修改，就 能动态控制图形的外观，同时能完成 复杂的功能。
创建图库精灵 把图素、复杂图素、单元或它们的任意组合转化为图库精灵。
转换成普通图素 把画面上的图库精灵分解为组成精灵的各个图形对象。
形成画面左上角坐标。 显示窗口的宽度和高度
画面总的宽度和高度，总是
大于或等于显示窗口的宽度 和高度。
决定画面是否有标题杆 新画面出现时，它重叠在 当前画面之上。
能否改变画面大小
新画面出现时，所有与之相交的
画面自动从屏幕上和内存中删除， 即所有画面被关闭。
改变窗口的背景色
只有当“大小可变”选项没被
使用工具箱
在画面中绘制各种图素。主要工具放置在工具箱内。 工具箱中的每个工具按钮都有“浮动提示”，
帮助了解工具的用途； 如果工具箱没有出现，选择“工具”菜单中的 “显示工具箱”或按F10 键将其打开； 工具箱中各种基本工具的使用方法和Windows 中的“画笔”很类似。
举例
• 在画面上输入文字：反应车间监控画面 • 改变文本的字体，颜色和字号
填充颜色和填 充类型随连接 表达式的值而 改变。
建筑设备自动化系统组态王界面设计
实验二建筑设备自动化系统组态王界面设计一、实验目的1、了解建筑设备自动化监控系统设计的一般方法；2、了解并熟悉组态王软件；3、掌握上位机与下位机调试的一般方法。
二、实验设备（实验器件）●电脑●组态王●下位机PLC三、实验原理3.1 组态软件与组态王组态软件，又称组态监控软件系统软件，它是指一些数据采集与过程控制的专用软件，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制。
建筑设备自动化监控系统（下文简称BAS）中也经常采用组态软件设计。
组态软件种类繁多，国外组态软件主要有InTouch、IFix、Citech以及WinCC等，国内组态软件有组态王KingView、三维力控、MCGS 以及紫金桥等。
其中在应用较为广泛的国产组态软件是组态王。
组态王基本功能包括：工程管理、画面制作、报警和事件管理、报表和曲线、显示、内嵌控件功能、与不同厂家设备通信、完善的安全管理机制、数据库功能、冗余系统以及第三方软件数据交换等。
3.2 组态王工程建立步骤建立新组态王工程的一般过程是：1.设计图形界面（定义画面）；2.定义设备；3.构造数据库（定义变量）；4.建立动画连接；5.运行和调试需要说明的是，这五个步骤并不是完全独立的，事实上，这四个部分常常是交错进行的。
在用组态王画面开发系统编制工程时，要依照此过程考虑三个方面：图形——用户希望怎样的图形画面？也就是怎样用抽象的图形画面来模拟实际的工业现场和相应的工控设备。
数据——怎样用数据来描述工控对象的各种属性？也就是创建一个具体的数据库，此数据库中的变量反映了工控对象的各种属性，比如温度，压力等。
连接——数据和图形画面中的图素的连接关系是什么？也就是画面上的图素以怎样的动画来模拟现场设备的运行，以及怎样让操作者输入控制设备的指令。
3.3 组态王硬件支持及变量配置组态王支持的硬件设备包括：可编程控制器（PLC）、智能模块、板卡、智能仪表，变频器等等。
组态王6.5操作教程
组态王6.5操作教程组态王是一款常用于设计和生成工业自动化系统图形界面的软件。
本教程将介绍组态王6.5的操作步骤和使用技巧，帮助初学者快速入门。
1. 下载和安装组态王6.5首先，需要从官方网站下载组态王6.5的安装程序。
安装程序包括软件安装包和破解补丁，分别进行安装即可。
安装程序运行过程中，按要求设置安装目录和相关参数，等待程序安装完成即可。
2. 创建工程在组态王6.5中，通过创建工程来实现创建和编辑工业自动化系统图形界面。
创建工程的步骤如下：1.打开组态王6.5软件，选择“文件”菜单，点击“新建”命令，弹出“新建工程”对话框。
2.在“新建工程”对话框中，输入工程名称和存储路径，选择工程类型和底板类型，然后点击“确定”按钮。
3.程序将自动生成一个默认页面，并打开组态王6.5的编辑界面。
3. 添加页面在组态王6.5中，一个工程可以包含多个页面，每个页面可以显示一个或多个工业自动化系统的控制界面。
添加页面的步骤如下：1.打开组态王6.5编辑界面，选择“编辑”菜单，点击“新建页面”命令，弹出“新建页面”对话框。
2.在“新建页面”对话框中，输入页面名称和页面大小，选择页面背景颜色和背景图片，然后点击“确定”按钮。
3.程序将自动添加一个新的页面，并打开新的编辑界面。
4. 添加控件在组态王6.5中，可以添加多种控件到页面上，包括输入框、按钮、滑动条、旋转按钮、指针、图像等等。
添加控件的步骤如下：1.打开组态王6.5编辑界面，选择“控件”菜单，选择要添加的控件类型。
2.在页面上拖动鼠标，按照需要的大小和位置，绘制出控件外框。
3.右键点击控件外框，点击“属性”命令，弹出“属性”对话框，设置控件的相关属性参数。
5. 编辑控件脚本在组态王6.5中，可以通过编写控件脚本来实现控件的复杂功能和动态效果。
编辑控件脚本的步骤如下：1.右键点击控件外框，点击“事件”命令，弹出“事件编辑器”对话框。
2.在“事件编辑器”对话框中，选择要编辑的事件类型和对应的脚本。
组态王7.5SP1版本第2章画面编辑
4、双击文本对象“#### ”，弹出动画连 接对话框，在此对 话框中选择“模 拟量输出”选项 弹出模拟
量输出动画连接对话框，如图 3-7 所示。
工业自动化-花落忆无声
图 3-7 对话框设置如下： 表达式：\\local\原料油液位 整数位数：2 小数位数：0 对齐方式：居左 5、单击“确定”按钮 完成动画连接的设 置。当系统处于 运行状态时在文 本框“####”中将 显示原料 油罐的实际液位值。 用同样方法设置催化剂罐和成品油罐的动画连接，连接变量分别为：\\ local \催化剂液位、\\ local \成 品油液位。
工业自动化-花落忆无声
第三讲 创建组态画面
本课程您将：
了解如何设计画面 掌握动画连接的方法和一些常用功能的使用 学会使用命令语言
建立新画面
第一节 设计画面
为建立一个新的画面请执行以下操作： 1、在 工程 浏览 器左 侧的 “工 程目 录显示 区” 中选 择“ 画面 ”选 项， 在右 侧视 图中双 击“ 新建 ”图 标，弹出新建画面对话框，如图 3-1 所示。
2、选中所画的立体管道，在调色板上按下“对象选择按钮区”中“线条色” 按钮，在“选色区”
中选择某种颜色 ，则立体管道变为相应的颜色。选中立体管道，在立体管道上单击右键在弹出的右键菜
单中选择“管道宽度”来修改立体管道的宽度。
3、打开图 库管理 器，在阀 门图库 中选择
图素，双击后在反应车 间监控 画面上单 击鼠标 ，则该
填充颜色：绿色
最小值：0
占据百分比：0
最大值：100
占据百分比：100
2、单 击“ 确定 ”按 钮， 完成 原料 油罐的 动画 连接 。这 样建 立连 接后 原料 油罐 液位的 高度 随着 变量 “原料油液位”的值变化而变化。
组态王帮助界面的制作
帮助界面如图13-15所示，可以显示帮助. txt文件。
单击"工具" I"圆角矩形"菜单，此时鼠标光标变为"十"字形，操作方法如下:(1)首先将鼠标光标置于一个起始位置，此位置就是矩形的左上角。
(2)按下鼠标的左键并拖曳鼠标，牵拉出矩形的另一个对角顶点即可。
在牵拉矩形的过程中矩形大小是以虚线框表示的。
(3)通过图形调色板选择颜色。
(4)在界面开发系统的工具箱中选择"插入控件"按钮，或选择菜单"编辑" I"插入控件"命令，弹出"创建控件"对话框，在种类列表中选择"超级文本显示"，在右侧的内容中选择"显示框"图标，单击对话框上的"创建"按钮，或直接双击"显示框"图标，关闭对话框。
此时鼠标变成小气十"字形，在界面上需要插入控件的地方按下鼠标左键，拖动鼠标，界面上出现一个矩形框，表示创建后控件界面的大小。
松开鼠标左键，控件在界面上显示出来。
控件周围有带箭头的小矩形框，鼠标移到小矩形框上，鼠标箭头变为方向箭头时，按下鼠标左键并拖动，可以改变控件的大小。
当鼠标在控件上变为双"十"字型时，按下鼠标左键并拖动，可以改变控件的位置。
(5)控件创建完成后，需要定义空间的属性。
用鼠标双击控件，弹出"超级文本显示框控件属性"对话框，如图13-16所示。
控件实际上是可重用对象，用来执行专门的任务。
每个控件实质上都是一个微型程序，但不是一个独立的应用程序，通过控件的属性、方法等控制控件的外观和行为，接受输入并提供输出。
例如，Windows操作系统中的组合列表框就是一个控框件，通过设置属性可以决定组合列表框的大小，要显示文本的字体类型，以及显示的颜色。
组态王的控件(如棒图、温控曲线、X-y轴曲线)就是一种微型程序，它们能提供各种属性和丰富的命令语言函数，用来完成各种特定的功能。
组态王历史报警界面制作
在工程浏览器左侧的树型视图中选择"界面"，在右侧视图中双击"新建"，新建产生一幅名为"历史报警"的界面，如图13-17所示。
(1)新建界面，选择背景颜色，放置如图13-17所示的按钮和图形。
(2)在组态王中新建界面，在工具箱中单击"报警窗口"按钮，或选择菜单"工具" |"报警窗口"，鼠标箭头变为单线"十"字形，在界面上适当位置按下鼠标左键并拖动，绘出一个矩形框，当矩形框大小符合报警窗口大小要求时，松开鼠标左键，报警窗口创建成功。
(3)配置实时和历史报警窗口。
双击报警窗口，弹出"报警窗口配置属性页"对话框，如图13-18所示，首先显示的是通用属性页。
在该页中有一个"实时报警窗"和"历史报警窗"的选项，选择当前报警窗是哪一个类型。
如果选择"实时报警窗"，则当前窗口将成为实时报警窗口;否则，如果选择"历史报警窗"，则当前窗口将成为历史报警窗口。
实时和历史报警窗口的配置选项大多数相同。
(4)报警窗口名:定义报警窗口在数据库中的变量登记名。
此报警窗口变量名可在为操作报警窗口建立的命令语言连接程序中使用。
报警窗口名的定义应该符合组态王变量的命名规则。
图中报警窗口名的定义为"历史报警"。
(5)单击报警窗口配置属性页中的"列属性"标签，设置报警窗口的列属性。
(6)在组态王工程浏览器"数据库/数据词典" 中新建一个变量或选择一个原有变量双击它，在弹出的"定义变量"对话框上选择"报警定义"属性页，如图13-19所示。
(7)报警"确认"按钮按下时的命令语言程序为 Ack (RootNode)， RootNode为报警组名; PgDn按钮，按下时的命令语言程序为PageDown(历史报警， 14); PgUp按钮，按下时的命令语言程序为PageUp(历史报警， 14);打印按钮，按下时的命令语言程序为Print Window(It 历史报警It， 0， 0， 0， 10， 10)。
组态王系统状态参数界面的制作
在工程浏览器中左侧的树型视图中选择"界面"，在右侧视图中双击"新建"，新建产生一幅名为"系统状态参数"的界面，如图13-10所示。
先画出背景，选好颜色，用红色圆形的颜色改变来表示开关量的改变。
如"喷漆状态选择"，红色圆形的颜色改变，采用"动画连接"设置中的"填充属性"连接。
属性变化:共有3种连接(线属性、填充属性、文本色)，它们规定了图形对象的颜色、线型、填充类型等属性如何随变量或连接表达式的值变化而变化。
单击任一按钮弹出相应的连接对话框。
线类型的图形对象可定义线属性连接，填充形状的图形对象可定义线属性、填充属性连接，文本对象可定义文本色连接。
填充属性连接使图形对象的填充颜色和填充类型随连接表达式的值而改变，通过定义一些分段点(包括阔值和对应填充属性)，使图形对象的填充属性在一段数值内为指定值。
"填充属性"动画连接的设置方法为:在"动画连接"对话框中选择"填充属性"按钮，弹出的对话框(图13-11所示)各项意义如下。
表达式:用于输入连接表达式，右边的L可以查看已定义的变量名和变量域。
选变量"\\本站点\喷漆状态选择"，如图13-12所示。
增加:增加新的分段点。
单击"增加"按钮弹出输入新值对话框。
修改:修改选中的分段点。
"修改"对话框用法同输入新值对话框。
删除:删除选中的分段点。
Welcome是Flash动画图标，在组态王的开发系统界面中，单击工具箱中的"点位图"命令在界面上绘制图片区域。
然后在该区域上单击鼠标右键弹出快捷菜单，从弹出的菜单中选择"从文件中加载"命令，弹出文件选择对话框，用户可以从该对话框中选择一个要加载的图片文件，单击"打开"按钮，将整个图片加载到组态王的点位图对象中。
组态王实验报告
集中上机2（组态王软件的应用）成绩：题目：锅炉监控系统姓名：学号：班级：指导教师：实习时间：一、实验目的计算机相关课程是现在任何专业的学生都掌握的一种技能，此集中上机旨在一周的时间内帮助学生独立掌握关于软件的基本常识，加强计算机操作能力。
组态王通用工业自动化监控组态软件系统是实时程序生成器，可以产生管理级别上的监控和数据采集系统，可用于电力、通讯、制冷、化工、石油、钢铁、煤炭、水泥、纺织、机械制造、造纸、食品、水处理、建材、环保、智能楼宇、实验室、交通等多种工程领域，对这个组态软件的学习可为以后的工作、学习奠定坚实的基础。
二、实验内容1.实验目标：自行开发一个锅炉监控系统。
设计要求：以学生社区锅炉为例，自动检测锅炉液面和温度，根据学生用水情况（主要是要区别开学生的用水高峰、低峰等时间段,还有就是水的用途（是烧的开水还是洗澡水等等）），及时控制进、出水阀的开关和流量，设置指示灯、报警灯，处理好温度和高度的关系等。
要求实时显示液面（既有锅炉也有进水炉等等）高度和温度，有报警显示，时间显示等。
设计要求：各种开关既可以手动又可以自动控制。
2.设计思路：根据生活中的实际事例进行分析和化简，理清设计思路，划分模块，先有个大概的蓝图，然后再对各个模块进行设计。
3.任务模块划分：首先是冷水系统，冷水系统负责平常的锅炉供水和应及时的供水，然后是锅炉，由于要烧开水和热水，必须确定锅炉的数量并根据用水高低峰进行锅炉的控制，最后是出水系统，出水系统包括水箱储水及热水和开水的加压供应。
三、实验步骤1.主界面设计及实施：首先以冷水，热水，出水三大系统为基础进行主界面的布局；然后根据各子系统的功能，从图库中调取所需的东西。
2.各子模块的设计与实现：①冷水系统：从图库中调取水箱，管道，阀门，容量计，开关等元素，自定义变量，编写函数，然后进行调试。
②热水系统：从图库中调取锅炉，管道，阀门，开关，温度计，容量计，报警器等元素，自定义相关变量，编写函数实现功能，进行调试。
