电阻分类、标识及识读
一、实验目的:
1.了解电阻的分类
2.掌握电阻的标识及识读方法
二、实验器材:电阻若干
三、实验内容
1.电阻分类
1.1按结构可分为:可变电阻和固定电阻
1.1.1可变电阻(大致分为14种)
合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器(四连)、无触点电位器。
电位器是一种机电元件,它靠电刷在电阻体上的滑动,取得与电刷位移成一定关系的输出电压。
1)合成碳膜电位器
是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物,涂在胶木板或玻璃纤维板上制成的。
优点:分辨率高、阻值范围宽。
缺点:滑动噪声大、耐热耐湿性不好。
用途:
品种:
普通合成碳膜电位器
带开关小型合成碳膜电位器
单联带开关(无开关)电位器
双联同轴无开关(带开关)电位器
双联异轴无开关(带开关)电位器
小型精密合成碳膜电位器
推拉开关合成碳膜电位器
直滑式合成碳膜电位器
精密多圈合成碳膜电位器等。
2)有机实心电位器
是一种新型电位器,它是用加热塑压的方法,将有机电阻粉压在绝缘体的凹槽内。
优点:耐热性好、功率大、可靠性高、耐磨性好。
缺点:温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
用途:在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
品种:
小型实心电位器
直线式实心电位器
对数式实心电位器。
3)金属玻璃铀电位器
用丝网印刷法按照一定图形,将金属玻璃铀电阻浆料涂覆在陶瓷基体上,经高温烧结而成。
优点:阻值范围宽,耐热性好,过载能力强,耐潮,耐磨。
缺点:接触电阻和电流噪声大。
用途:
4)绕线电位器
将康铜丝或镍铬合金丝作为电阻体,并把它绕在绝缘架上制成。
优点:是接触电阻小,精度高,温度系数小;
缺点:分辨力差,阻值偏低,高频特性差。
用途:主要用作分压器、变阻器、仪器中调零和工作点等。
品种:有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。
5)金属膜电位器
电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
优点:分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
缺点:阻值范围小、耐磨性不好
用途:
6)导电塑料电位器
用特殊工艺将DAP(邻苯二甲酸二稀丙脂)电阻浆料覆在绝缘机体上,加热聚合成电阻膜,或将DAP 电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
优点:平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、耐化学腐蚀;
缺点:
用途:用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
7)带开关的电位器
有旋转式开关电位器、推拉式开关电位器、推拉开关式电位器。
用途:多用于黑白电视机中作音量控制兼电源开关。小型旋转式带开关电位器主要用于半导体收音机或其它小型电子产品中作音量控制(或电流、电压调节)兼电源开关。
种类:开关位数有单刀单掷、单刀双掷和双刀单掷。
8)预调式电位器
在电路中,一旦调试好,用蜡封住调节位置,在一般情况下不再调节。
9)直滑式电位器
采用直滑方式改变电阻值。
其电阻体为长方条形,它是通过与滑座相连的滑柄作直线运动来改变电阻值的。
用途:一般用于电视机、音响中作音量控制或均衡控制。
10)单联电位器与双联电位器:
单联电位器:由一个独立的转轴控制一组电位器;
双联电位器:通常是将两个规格相同的电位器装在同一转轴上,调节转轴时,两个电位器的滑动触点同步转动。也有部分双联电位器为异步异轴。
11)无触点电位器
消除了机械接触,寿命长、分光电式电位器、磁敏式电位器等。
12)步进电位器
由步进电动机、转轴电阻体、动触点等组成。动触点可以通过转轴手动调节,也可由步进电动机驱动。
用途:多用于音频功率放大器中作音量控制。
13)单圈电位器与多圈电位器:
单圈电位器:它的滑动臂只能在不到360度的范围内旋转,一般用于音量控制;
多圈电位器:它的转轴每转一圈,滑动臂触点在电阻体上仅改变很小一段距离,其滑动臂从一个极端位置到另一个极端位置时,转轴需要转动多圈。一般用于精密调节电路中。
14)贴片式电位器:也称片状电位器,是一种无手动旋转轴的超小型直线式电位器,调节时需使用螺钉旋具等工具。
种类:分为1. 单圈电位器;2. 多圈电位器——属精密电位器,有立式与卧式两种结构。
1.1.2固定电阻

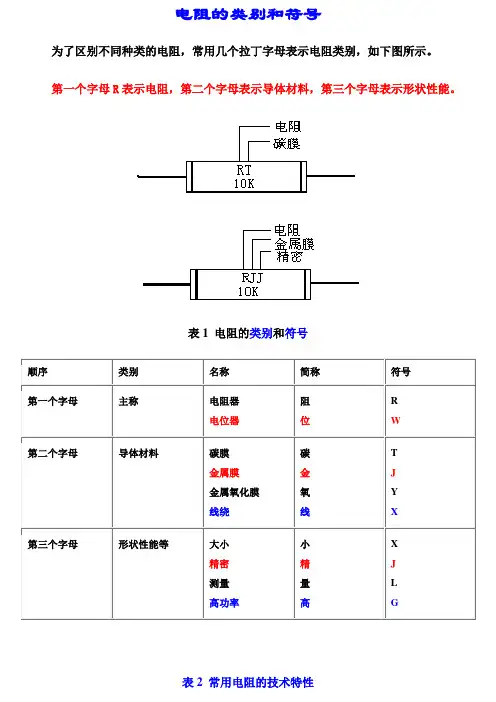

1.2按介质材料分:
1.2.1 线绕电阻器:制作工艺:绕线电阻器,用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。
优点:绕线电阻具有较低的温度系数,阻值精度高,稳定性好,耐热耐腐蚀,缺点:是高频性能差,时间常数大;
用途:主要做精密大功率电阻使用。
1)通用线绕电阻器
2)精密线绕电阻器
3)大功率线绕电阻器
4)高频线绕电阻器。
1.2.2薄膜电阻器:
制作工艺:薄膜电阻器用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
1)碳膜电阻器:将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低,是目前应用最广泛的电阻器。
2)合成碳膜电阻器:将导电合成物悬浮液涂敷在基体上而得,因此也叫漆膜电阻。由于其导电层呈现颗粒状结构,所以其噪声大,精度低,主要用他制造高压,高阻,小型电阻器。
3)金属膜电阻器:用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高,稳定性好,噪声,温度系数小。在仪器仪表及通讯设备中大量采用。
4)金属氧化膜电阻器:在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物,所以高温下稳定、耐热冲击、负载能力强。
5)化学沉积膜电阻器:用单纯的化学反应在绝缘基体(需经活化处理)上沉积一层电阻膜而制成的,它主要用来弥补金属膜电阻器的低阻值部分。它的工艺特点是将基体经过敏化、活化处理后,再进行化学沉积制成电阻膜。这种电阻器的优点是生产效率高、设备简单,可以沉积任何形状的基体。但重复性差,薄膜易受潮气和电解腐蚀的影响,所以需要外加可靠的保护层。
6)玻璃釉膜电阻器:将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上。耐潮湿、高温、温度系数小,主要应用于厚膜电路。
