三极管和二极管一、介绍三极管和二极管二极管是一种电子元件,它有两个电极,分别为阳极和阴极。

在正向电压下,电流可以流过二极管,而在反向电压下,电流将被阻止。

因此,二极管通常用于整流器、稳压器和信号检测等应用中。

三极管是另一种电子元件,它由三个区域组成:发射区、基区和集电区。

基区控制从发射区到集电区的电流。

当正向偏置时,三极管可以工作在放大器模式下;当反向偏置时,它可以工作在开关模式下。

三极管通常用于放大器、开关和振荡器等应用中。

二、二极管的类型1. 硅二极管硅二极管是最常见的类型之一。

它有一个PN结,并且具有高的热稳定性和低的漏电流。

2. 锗二极管锗二极管比硅二极管更早被发明,并且具有较低的噪声水平和较高的灵敏度。

但是,锗材料对温度变化非常敏感。

3. 高速二极管高速二极管具有非常短的恢复时间,可以快速地从导通到截止转换。

它们通常用于高频应用中。

4. 肖特基二极管肖特基二极管是一种非常快速的二极管,它具有低的反向电流和较小的开关时间。

它们通常用于高频应用中。

三、三极管的类型1. NPN三极管NPN三极管是最常见的类型之一。

在正向偏置时,电流从发射区流向集电区。

当基区被注入电流时,它将控制从发射区到集电区的电流。

2. PNP三极管PNP三极管与NPN三极管相似,但是在正向偏置时,电流从集电区流向发射区。

当基区被注入电流时,它将控制从集电区到发射区的电流。

3. 功率三极管功率三极管可以处理大量功率并能够承受高压和高温度。

它们通常用于放大器、开关和变换器等应用中。

4. 双极性晶体管(BJT)BJT是一种双向传输器件,可以作为放大器或开关使用。

它由两个PN 结组成,其中一个是NPN结,另一个是PNP结。

四、应用1. 二极管的应用(1)整流器:二极管可以将交流电转换为直流电。

(2)稳压器:二极管可以用作稳压器的关键元件。

(3)信号检测:二极管可以检测并放大无线电频率信号。

2. 三极管的应用(1)放大器:三极管可以放大电路中的信号。

二极管和三极管原理

二极管和三极管原理

二极管和三极管原理二极管原理:二极管是一种有两个电极(即阴极和阳极)的半导体器件。

它基于PN结的特性,PN结是由P型半导体和N型半导体直接相接而形成的结构。

在正向偏置电压下,P型半导体为正极,N型半导体为负极,形成正向电流。

而在反向偏置电压下,P型半导体为负极,N型半导体为正极,形成反向电流。

二极管的主要原理是PN结的单向导电性。

当二极管正向偏置时,P区与N区之间的电子就会向前移动,同时空穴则向后移动,形成正向电流。

而在反向偏置时,由于PN结上有一个势垒,阻碍了电子和空穴的移动,所以几乎没有电流通过。

因此,二极管可以用来控制电流的流向。

二极管的特性使其在电子设备中有广泛的应用。

例如,它可以用作整流器,将交流电转换为直流电。

当正弦波信号通过二极管时,只有正半周期能通过,负半周期将被阻止,从而将交流电转换为直流电。

此外,二极管还可用于稳压电路、振荡器等。

三极管原理:三极管是一种三个电极(即基极、发射极和集电极)的半导体器件。

它是由两个PN结(即P型和N型)组成的。

PNP型和NPN型是两种常见的三极管。

PNP型的集电极和基极为负极,发射极为正极;NPN型的集电极和基极为正极,发射极为负极。

三极管的原理是基于PNP或NPN结的放大作用。

当三极管的基极接受到一个小信号电流时,这个电流通过PN结的放大作用,导致大量的电子或空穴流向集电极。

这样,三极管就能够将小信号放大成大信号。

具体来说,当三极管处于截止状态时,集电极和发射极之间的电流非常小。

当三极管处于饱和状态时,集电极和发射极之间的电流非常大。

通过控制基极电流的大小,可以在截止和饱和之间控制三极管的工作状态,从而实现对信号的放大。

三极管具有放大、开关、振荡等功能,因此在电子电路中有广泛的应用。

例如,三极管可以用于构建放大器,将小信号放大到足够大的程度。

此外,它还可以用于逻辑门电路、时钟发生器等。

二极管和三极管试题及答案

二极管和三极管试题及答案

题目编号:13879 知识点:14二极管和三极管题型:单项选择题难度:中半导体的导电能力()。

A. 与导体相同B. 与绝缘体相同C. 介乎导体和绝缘体之间【答案】C======================================================================题目编号:13880 知识点:14二极管和三极管题型:单项选择题难度:中当温度升高时,半导体的导电能力将()。

A. 增强B. 减弱C. 不变【答案】A======================================================================题目编号:13881 知识点:14二极管和三极管题型:单项选择题难度:中P型半导体中空穴数量远比电子多得多,因此该半导体应()。

A. 带正电B. 带负电C. 不带电【答案】C======================================================================题目编号:13882 知识点:14二极管和三极管题型:单项选择题难度:中. N 型半导体的多数载流子是电子,因此它应()。

A. 带负电B.带正电C.不带电【答案】C======================================================================题目编号:13883 知识点:14二极管和三极管题型:单项选择题难度:中将PN 结加适当的正向电压,则空间电荷区将()。

A.变宽B. 变窄C. 不变【答案】B======================================================================题目编号:13884 知识点:14二极管和三极管题型:单项选择题难度:中. 将PN结加适当的反向电压,则空间电荷区将()。

三极管检波和二极管检波

三极管检波和二极管检波

三极管检波和二极管检波三极管检波和二极管检波都是无线电通信中用于检测调制在高频信号上的低频信号(即信息)的方法。

以下是这两种检波方式的区别:
1. 工作原理:三极管检波的工作原理是利用三极管的放大作用,将高频信号通过三极管放大后,再将其输出到负载上。

而二极管检波则是利用二极管的单向导电性,将高频信号通过二极管整流后,输出低频信号。

2. 输出信号:由于三极管具有放大作用,因此三极管检波的输出信号幅度较大,可以驱动较大的负载。

而二极管检波的输出信号幅度较小,通常需要经过放大器进行放大后才能驱动较大的负载。

3. 响应速度:由于三极管内部存在电荷移动,因此三极管检波的响应速度较慢,无法适应高速信号的检波。

而二极管检波的响应速度较快,可以适应高速信号的检波。

4. 适用场景:三极管检波适用于需要放大低频信号的场景,例如音频信号的放大。

而二极管检波适用于需要高速响应的场景,例如通信、雷达等。

综上所述,三极管检波和二极管检波各有其特点,具体选择哪种检波方式需要根据实际需求来决定。

二极管及三极管的接法

二极管及三极管的接法

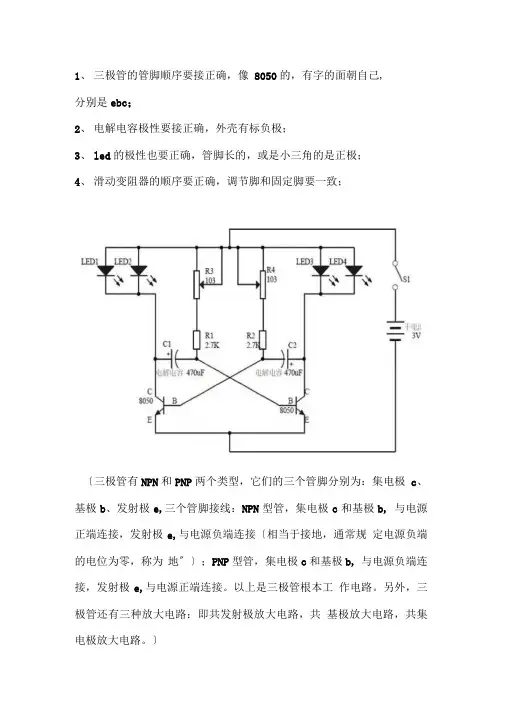

1、三极管的管脚顺序要接正确,像8050的,有字的面朝自己,
分别是ebc;
2、电解电容极性要接正确,外壳有标负极;
3、led的极性也要正确,管脚长的,或是小三角的是正极;
4、滑动变阻器的顺序要正确,调节脚和固定脚要一致;
〔三极管有NPN和PNP两个类型,它们的三个管脚分别为:集电极c、基极b、发射极e,三个管脚接线:NPN型管,集电极c和基极b, 与电源正端连接,发射极e,与电源负端连接〔相当于接地,通常规定电源负端的电位为零,称为地〞〕;PNP型管,集电极c和基极b, 与电源负端连接,发射极e,与电源正端连接。

以上是三极管根本工作电路。

另外,三极管还有三种放大电路:即共发射极放大电路,共基极放大电路,共集电极放大电路。


PNP
发光二极管正负极的判断〔肉眼观察灯头较小的是正极稍大的是负极〕。

常用二极管三极管参数

常用二极管三极管参数

常用二极管三极管参数1. 正向电压降(Forward Voltage Drop):即二极管在正向导通时的电压降。

不同类型和材料的二极管正向电压降不同,一般为0.1V到1V之间。

2. 反向电压(Reverse Voltage):即二极管在反向施加电压时可以承受的最大电压,超过该电压则会发生击穿。

3. 正向电流(Forward Current):即二极管在正向导通时通过的电流。

不同类型和材料的二极管正向电流不同,一般为几十mA到几百mA。

4. 反向漏电流(Reverse Leakage Current):即二极管在反向施加电压时的漏电流。

一般来说,漏电流越小,二极管的质量越好。

5. 反向击穿电压(Reverse Breakdown Voltage):即二极管在反向施加电压时发生击穿的最小电压。

不同类型的二极管反向击穿电压不同。

常用三极管参数:1. 最大正向电流增益(Max Forward Current Gain):即三极管在正向工作状态下电流放大的倍数。

这个数值越大,三极管的放大效果越好。

2. 最大反向漏电流(Max Reverse Leakage Current):即三极管在反向工作状态下的漏电流。

这个数值越小,三极管的质量越好。

3. 最大集电结(Collector Junction)饱和电压(VCEsat):即三极管在饱和状态下集电极和发射极之间的电压降。

通常情况下,饱和电压应尽可能低,以确保三极管能够有效地导通。

4. 最大集电极电流(Max Collector Current):即三极管所能承受的最大集电电流。

超过这个数值将导致三极管的击穿和损坏。

5. 最大功耗(Max Power Dissipation):即三极管所能承受的最大功率。

超过这个数值将导致三极管过热并可能损坏。

以上介绍了二极管和三极管的常见参数,这些参数的理解和掌握对于选择合适的二极管和三极管,以及正确设计和应用电路非常重要。

二极管与三极管的简单测试一、实验目的-中山火炬职业技术学院

二极管与三极管的简单测试一、实验目的-中山火炬职业技术学院
实验一 常用半导体器件—二极管与三极管的简单测试
一、实验目的: 1、常用二极管的类型及简单测试方法, 2、常用三极管的类型及简单测试方法, 3、指针万用表和数字万用表测试二极管及三极管的方法。
二、实验器材:二极管、三极管[实验箱提供]若干,指针万用表,数字万用表
三、预习要求: 1.PN 结的伏安特性曲线,外电压对耗尽层的宽窄的影响,耗尽层宽窄对电阻大小的影响 2.二极管的伏安特性曲线,网络搜索二极管资料 3.三极管的输入输出特性曲线,网络搜索三极管资料
四、实验内容及步骤 1、指针万用表测量二极管三极管的要点。 将刻度旋钮置于电阻×100 欧姆档,此时万用表等效为电压源与电阻串联,黑表笔为高电位,红表笔为
低电位,电流从黑表笔流出,流入红表笔,表头指针偏转的角度代表流过表笔电流的大小。 电阻量程值小,则内阻小,提供电流较大,量程值大,则内阻大,提供的电流较小。 指针万用表处于电阻档时会消耗电源,不用时旋钮处于 OFF 档或 AC 最高电压档。 2、数字万用表测试二极管及三极管的要点。 将刻度旋钮置于二极管档位,此时红表笔为高电位,黑表笔为低电位,连接正确情况下,屏幕显示值
为什么?
五、思考题 从外加电场对 PN 结耗尽层宽窄影响的角度分析实验现象? 如何用简单的方法判断常见半导体二极管、三极管的好坏?
-3-
向导通,角度小或者几乎观察不到,表明流过 PN 结的电流微弱。(注意:稳压管的测试现象)
万用表(电阻档等效为实际电压源)和二极管构成回路,根据表笔电流的流向及 PN 结电流的流向,判
别出二极管或三极管的 P 极和 N 极。
中山火炬职业技术学院电子工程系
测试小结:
模拟电子线路实践教程
(2)发光二极管的测试(指针万用表、发光二极管) A、测试依据:发光亮度与流过 PN 结的电流成正比。 B、指针万用表刻度指向×10 或 1 欧姆档,红黑表笔交换测试发光二极管,观察发光亮度与指针偏转角

三极管二极管的工作原理

三极管二极管的工作原理

三极管二极管的工作原理
三极管和二极管都是半导体器件,其工作原理可简要描述如下:
二极管(Diode)工作原理:
二极管是由P型和N型半导体材料结合而成的,其结构仅有
两个电极:正向极(P型)和反向极(N型)。

当外加电压为
正向时,即正向偏置,使得正向极较高,反向极较低,会形成电场,导致电子从N区域向P区域流动。

这称为正向导通,
二极管呈低阻状态,电流能够通过。

当外加电压为反向时,即反向偏置,使得反向极较高,正向极较低,电场会阻止电子的流动。

这称为反向截止,二极管呈高阻状态,电流不能通过。

二极管的主要功能是将电流限制为单向流动。

三极管(Transistor)工作原理:
三极管由两个P型层夹着一个N型层或者两个N型层夹着一
个P型层构成。

其结构中分为三个区域:发射区(Emitter)、基区(Base)和集电区(Collector)。

发射和集电区域都是高
掺杂的,基区是轻掺杂的。

在正常工作时,基区是非常薄的,在发射极加正向电压,即正向偏置时,NPN三极管中的正向
电流流动进入基极,使得基极接收到较高的电流,这会导致内部电子向发射极流动。

此时,基极-发射极间出现少量的电子流,称为小电流放大作用,由于集电端的电压较高,使得收集到的电子在集电极产生高电流增益。

如果把基区与发射区之间的PN结反向偏置,NPN三极管就处于截止状态,不会有电流通过。

三极管的基区控制了发射区和集电区之间的电流,因此起到了放大信号的作用。

总的来说,二极管主要用于单向电流的导通和截止,而三极管则可以通过控制基极电流来实现电流放大的功能。
