ETABS楼板应力分析步骤
高层建筑结构有限元分析软件ETABS
‘工程力学＇增刊１９９９年高层建筑结构有限元分析软件ＥＴＡＢＳ魏德敏张勇（太原理工大学土木系．太原０３００２４）提要本文简要介绍美国高层建筑结构三维有限元分析软件ＥＴＡＢｓ的主要功能。
附带系列软件及适用范围和特点．关键谲高层建筑，结构分析，三维有限元１引言由于有限元法的高度通用性与实用性以及计算机应用的普及与发展，自六十年代中期以来，有限元软件开发的速度、数量和规模是十分惊人的。
各种通用和专用的有限元软件数以千计。
但是目前国际上著名的大型有限元软件仅有几十个，例如，美国动态与非线性分析软件ＡＤＩＮＡ和ＡＮｓＹｓ：德国大型综合非线性有限元软件ＡｓＩ（Ａ；大型综合土木建筑结构分析设计软件ｓＴＲｕＤＡＬ；通用有限元软件ｓＡＰ和主要应用于航空、造船、汽车等工业部门的大型综合通用有限元软件ＮＡｓＴＲＡＮ等。
这些大型软件共有的特点是：１）适用范围广：应用于航空、核能、机械、海洋、土木等各种工业部门。
２）计算规模大：一般包含数百到数千个模块，拥有ＦＯＲＴＲＡＮ语句数万到数十万行。
３）涉及学科广：涉及到固体力学、流体力学、空气动力学、计算数学及计算机科学等．另外，但这些通用软件中除ｓＴＲｕＤＬ，ｓＡＰ等少数软件外，用于一般无特殊要求的普遁建筑结构时。
由于专用性不强，往往输入数据过繁，输出结果亦不便于直接使用。
国内从７０年代起研制开发了一批高层建筑结构分析与设计的专用程序。
’．例如中国建筑研究院的ＥＴｓ３，ＰＫＰＭ系列软件，ＴＢｓＡ多层及高层建筑结构三维分析与设计系列：华东设计院的ＰＳＦＴ；清华大学的Ｔｕｓ一２．５多层及高层空间结构实用设计系统，同济大学的３Ｄ３ｓ微机空间钢结构ｃＡＤ软件等等。
国外有欧洲著名钢结构ｃＡＤ／ｃＡＤ／ｃＩＭ一体化软件ｓｃＩＡ，有美国ＥＴＡＢｓ建筑三维分析软件等。
这些专用程序普遍的优点是完善的前后处理，大部分以ＡｕＴｏｃＡＤ为支撑平台，运行于ｗＩＮＤ０ｗｓ环境下，集结构分析与设计于一体，可以人机交互魏撼ｔ．女，１９５５５出生，工学博士．教授山西省青年学科带头人基金资助项目’１２８’‘工程力学＇增刊１９９９年自动建模，自动导算荷载，自动分析计算并与绘图模块接口。
钢结构_Etabs教程
集成化的建筑结构设计软件ETABS 2013®案例教程北京市古城西街19号研发主楼4层，100043版权计算机程序ETABS及全部相关文档都是受专利法和版权法保护的产品。
全球范围的所有权属于Computers and Structures，Inc.（中文版版权同属于北京筑信达工程咨询有限公司）。
如果没有CSI和北京筑信达工程咨询有限公司的预先书面许可，未经许可的程序使用或任何形式的文档复制一律禁止。
更多信息和此文档的副本可从以下获得：北京筑信达工程咨询有限公司北京市古城西街19号研发主楼4层100043电话：86-10-6892 4600传真：86-10-6892 4600 - 8电子邮件：support@网址：北京筑信达工程咨询有限公司版权所有©, 2013.型目录钢框架结构 (1)工程概况 (2)步骤1 开始新模型 (3)1.1创建新模型 (3)1.2编辑楼层数据 (4)步骤2 编辑水平轴网 (5)2.1编辑水平轴网 (5)2.2关闭水平面 (6)2.3保存模型 (7)步骤3 创建几何模型 (8)3.1定义截面 (8)3.2添加框架对象 (13)步骤4 施加荷载作用 (21)4.1定义荷载模式 (21)4.2指定竖向荷载 (23)4.3指定风荷载 (26)4.4定义模态工况 (31)步骤5 查看结构总信息 (33)步骤6 运行分析 (34)6.1查看/定义荷载工况 (34)6.2运行分析 (34)步骤7 查看分析结果 (35)7.1以图形方式查看分析结果 (35)7.2以表格方式查看分析结果 (37)步骤8 钢框架设计 (39)8.1查看/修改首选项 (39)8.2查看构件设计信息 (39)8.3定义设计组 (39)8.4查看设计组合 (40)8.5开始设计 (41)ETABS 2013案例教程：钢框架结构8.6查看设计结果 (42)8.7保存模型 (44)钢框架结构本教程为在ETABS 2013中创建一个钢结构模型提供了详尽的操作指导，并对某些操作加以具体说明。
某复杂工程楼板应力分析
某复杂工程楼板应力分析张齐;黄聿莹;闫锋【摘要】以上海某在建工程为背景,系统介绍了开洞较多的地下室顶板的嵌固能力、超长地下室温度应力控制及大开洞及多塔结构楼板计算分析及加强措施.利用ETABS有限元软件及YJK软件建立了相关模型,通过将地震作用简化为节点荷载作用在上部结构质心处,对首层楼板进行了应力分析,得到了楼板在多遇地震下和设防地震下的应力水平.分析结果表明,地下室顶板具有较好的嵌固能力,可不考虑该楼板对上部结构产生的多塔效应,设计时为了更好地保证安全性,将地下一层楼板作为结构嵌固端.而地下室楼板在温度应力作用下楼板应力分析及大开洞及多塔结构上部楼板地震作用下楼板应力分析结果表明可以通过设计中局部附加楼板受力钢筋满足结构受力要求.【期刊名称】《结构工程师》【年(卷),期】2016(032)006【总页数】9页(P9-17)【关键词】楼板应力分析;超长结构;嵌固端;温度应力【作者】张齐;黄聿莹;闫锋【作者单位】华东建筑设计研究院有限公司,上海200002;华东建筑设计研究院有限公司,上海200002;华东建筑设计研究院有限公司,上海200002【正文语种】中文本工程位于上海,建筑场地200 m×200 m,共有5个结构单体,结构高42m,结构体系为钢筋混凝土框架体系,各个单体柱网较为规整,因而梁柱构件设计并不是本工程难点。
由于本工程建筑使用功能要求,楼板存在首层大开洞、超长无伸缩缝地下室楼板、上部楼板缺失等复杂状况,因而复杂楼板的设计分析成为本工程设计过程中的难点及重点。
由于建筑功能的要求,结构首层楼板存在着较多的局部大开洞,各个板块之间仅依靠尺寸相对较小的连廊连接,首层楼板能否在地震作用下保持良好的工作状态并且有效的传递水平力是一个需要研究的问题。
因而本文首先对于结构嵌固端的选取及首层楼板的嵌固作用进行了一定的研究工作。
5个结构单体中,1号、2号楼为多塔结构,而5号楼存在较多的中庭开洞及影院开洞,多塔结构由于存在着竖向刚度突变,因而分塔处楼板能否有效传递水平地震作用是一个需要研究的问题。
基于ETABS有限元方法的某四层钢筋混凝土框架结构抗震设计分析

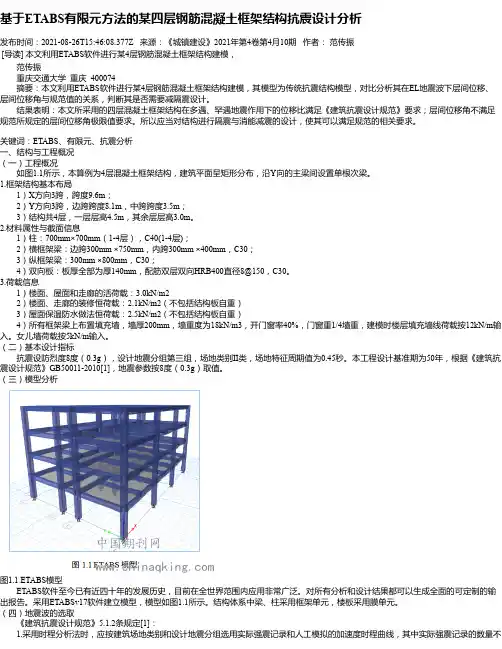

基于ETABS有限元方法的某四层钢筋混凝土框架结构抗震设计分析发布时间：2021-08-26T15:46:08.377Z 来源：《城镇建设》2021年第4卷第4月10期作者：范传振[导读] 本文利用ETABS软件进行某4层钢筋混凝土框架结构建模，范传振重庆交通大学重庆 400074摘要：本文利用ETABS软件进行某4层钢筋混凝土框架结构建模，其模型为传统抗震结构模型，对比分析其在EL地震波下层间位移、层间位移角与规范值的关系，判断其是否需要减隔震设计。
结果表明：本文所采用的四层混凝土框架结构在多遇、罕遇地震作用下的位移比满足《建筑抗震设计规范》要求；层间位移角不满足规范所规定的层间位移角极限值要求。
所以应当对结构进行隔震与消能减震的设计，使其可以满足规范的相关要求。
关键词：ETABS、有限元、抗震分析一、结构与工程概况（一）工程概况如图1.1所示，本算例为4层混凝土框架结构，建筑平面呈矩形分布，沿Y向的主梁间设置单根次梁。
1.框架结构基本布局1）X方向3跨，跨度9.6m；2）Y方向3跨，边跨跨度8.1m，中跨跨度3.5m；3）结构共4层，一层层高4.5m，其余层层高3.0m。
2.材料属性与截面信息1）柱：700mm×700mm（1-4层），C40(1-4层)；2）横框架梁：边跨300mm ×750mm，内跨300mm ×400mm，C30；3）纵框架梁：300mm ×800mm，C30；4）双向板：板厚全部为厚140mm，配筋双层双向HRB400直径8@150，C30。
3.荷载信息1）楼面、屋面和走廊的活荷载：3.0kN/m22）楼面、走廊的装修恒荷载：2.1kN/m2（不包括结构板自重）3）屋面保温防水做法恒荷载：2.5kN/m2（不包括结构板自重）4）所有框架梁上布置填充墙，墙厚200mm，墙重度为18kN/m3，开门窗率40%，门窗重1/4墙重，建模时楼层填充墙线荷载按12kN/m输入。
ETABS使用教程
步骤 2：添加线对象 7
使用教程
绘制柱对象
图 7：楼层数据对话框
确保平面视图处于激活状态。
A. 点击按区域或点击生成柱 按钮或使用绘图菜单 > 绘制线对象 > 按区域或点击生成柱命令。将出现柱的 对象属性弹出框，如图 8 所示。
A. 启动程序，并在每日提示窗口上点击×，关闭该窗口。 如果 ETABS 窗口右下角下拉框中所示的单位不是千磅英寸（Kip-in），则点击下拉框把单位设为千磅-英寸。
B. 点击文件菜单 > 新模型命令或新模型按钮 。将出现 如图 2 所示的对话框。
2工程
图 2：初始化新模型对话框
范例模型
注意：
通过使用帮 助菜单 > 查找帮助命 令搜索“模 板”，可获 得有关模板 的详情。
更多信息和此文档的副本可从以下获得： 北京金土木软件技术有限公司
北京车公庄大街 19 号 中国建筑标准设计研究所 100044 电话：86-10-8838 3866 传真：86-10-8838 1056
电子邮件：cks@ 网址：
Computers and Structures, Inc. 1995 University Avenue Berkeley, California 94704
6 步骤 1：开始一个新模型
范例模型
步骤 2：添加线对象
在该步骤中，程序将设置同时对多个楼层添加对象。然后将结 构对象添加到模型中。
设置同时对多个楼层添加对象
注意：
相似层属 性只在平 面视图中 进行操作 时才被激 活。
确保平面视图处于激活状态。要激活窗口，需把光标或鼠标箭 头移动到视图上并点击鼠标左键。当视图处于激活状态时，将高亮 显示“显示标题栏”。图 4 表明了显示标题栏的位置。
etabs使用经验
荷载组合和内力调整的先后顺序03——ETABS（上）(2011-10-11 10:40:22)分类：土木标签：荷载组合内力调整前后顺序分析内力设计内力组合内力杂谈一、基本概念1、使用ETABS和SAP2000软件，需提及有关荷载的下列概念：荷载工况、分析工况、工况组合【实为“分析工况的结果组合”】。
对于荷载工况包括：荷载类型、荷载名称、自乘系数；加载方式。
对于分析工况包括：先决工况、从属工况、分析顺序。
对于分析工况结果组合：组合的四种类型——叠加型、绝对值型、SRSS型、包络型。
【荷载工况】是作用于结构上的按指定方式空间分布的力、位移、温度或其他作用。
荷载工况本身不能再结构上产生任何响应，只有在分析工况中包含了荷载工况，才能得到荷载工况的作用结果。
【分析工况】定义荷载工况的作用方式、结构的响应方式和分析的方法。
分析工况可以是一个荷载工况或一组荷载的组合工况，这里的组合是在分析之前的组合。
分析完成之后的组合（简称【工况组合】）是不同分析工况结果的总和或包络，组合结果包括节点的所有位移、力和单元的内力或应力；组合数量可以任意指定，每个组合需要定义一个不同的名称，且不能与分析工况的名称相同。
2、ETABS和SAP2000软件还有几个概念：分析内力和设计内力，分析截面和设计截面。
讨论荷载组合和内力调整的顺序时要用到。
3、查高规可知，从【分析内力】形成【设计内力】的过程中，荷载组合和内力调整的先后顺序应为：【分析内力】→【[竖向及地震]效应标准值调整，简称“组合前调整”】→【效应基本组合，形成[组合内力]】→【组合内力调整，简称“组合后调整”】→【设计内力】1.1 荷载工况使用ETABS和SAP2000软件，首先要定义【荷载工况】，然后将各个荷载工况中的指定荷载施加到结构上。
一、荷载工况的分类二、需注意的几个问题1、注意【荷载名称】和【荷载类型】的区别。
使用软件时，常常将二者名称取一致，如【荷载类型】为DEAD，其【荷载名称】也取为DEAD；在软件后续的“分析工况”的定义中，也将设置DEAD，因此要分清针对的是DEAD荷载工况，还是荷载类型；等等。
高层结构分析设计在ETABS中的实现
模型检查
• 前期检查 • 分析过后检查 • 结果判断
前期检查
分析后检查
• 检查分析日志
结果判断
• 模态的判断 • 恒载作用下变形的判断 • 内力图的判断
模态检查
1.结构34层，第一振形周期 6.6s，周期偏大 2.结构的变形为剪切变形而 非剪力墙的弯曲变形
恒载作用下的位移及内力检查
Thanks！
欢迎访问金土木知识库： 金土木知识库 更多信息敬请联系北京金土木软件技术有限公司： • Website: • E-mail: info@ • 电话：010-8838 3866/3766/5466/6366
• ETABS可以使用考虑剪切变形的厚壳模拟结构中的厚板转 换，计算输出详细的应力应变结果。
转换梁和转换楼板内力统计
固部位
考虑 回填 土约 束作 用的 整体 模型
• 通过对地下室施加侧向约 束，考虑回填土对结构的 约束作用。 • 约束大小与土的压缩模量 有关 • 可施加节点弹簧或者直接 约束节点的相应自由度
高层结构分析设计在ETABS中的实现
主要内容
• • • • 层的概念及使用 转换层的类型及处理 带地下室整体模型的处理 带连接单元（link）的非线性时程分析 （FNA） • 如何快速检查模型
层的含义
层的设置
层与风荷载之间的关系
层与地震荷载之间的关系
结构总信息之中与层相关的项
集 中 楼 层 质 量 层 刚 度 输 出 及 薄 弱 层 地 震
框 架 承 担 最 小 剪 力 比 校 核 及 调 整
层 间 位 移 角
……
剪 力 调 整 系 数
• 楼层质量
• 层间位移角
层刚度输出及薄弱层地震剪力调整系数
ETABS在大底盘多塔楼结构分析中的应用_杨必峰
ETABS在大底盘多塔楼结构分析中的应用上海建筑设计研究院杨必峰大底盘多塔楼结构的分析要点※合理的结构模型整体分析：考虑大底盘楼板弹性变形的串并联刚片系层模型形的串并联刚片系层模型。
局部分析：全层或局部弹性板。
主流设计软件均具备以上功能。
※充分的振型数不小于max{189×n}不小于max{18，9×n}。
※ 塔楼底层突然收进导致的应力集中。
连接体的屋面梁加强。
连接体的屋面梁加强外围柱或墙加强。
※ 大底盘的整体性和变形协调能力。
底盘有一定厚度，很少开洞——强连接。
大底盘楼层及其下一层楼板应力分析，中震不开裂，大震大底盘楼层及其下层楼板应力分析，中震不开裂，大震钢筋不屈服。
底盘有一定厚度，开洞大，削弱多——弱连接。
大底盘楼层及其下一层楼板应力分析，中震不开裂，大震大底盘楼层及其下层楼板应力分析中震不开裂大震钢筋不屈服。
考虑连接体完全破坏进行单个塔体的补充分析考虑连接体完全破坏，进行单个塔体的补充分析。
工程实例概况※商业建筑，地上建筑面积6.7万平方米。
商业建筑地上建筑面积67万平方米※底部两层大底盘，上部三塔楼建筑。
※塔楼一高二低。
高塔总高51.9米，12层；低塔总高23.5米，6层。
※结构体系—钢筋混凝土框架结构。
※设防烈度7度，0.1g，特征周期0.9s。
度01g特征周期09s外立面效果建筑平面典型剖面模型简化前后周期基底剪力对比模型简化前后周期、基底剪力对比周期1（s）周期2（s）周期3（s）基底剪力X （kN）基底剪力Y （kN）简化前 1.710 1.549 1.4483019532344简化后 1.699 1.520 1.4533118433410相对误差0.6％1.9％0.3％3.3％ 3.3％大底盘应力分析的技术路径※弹性时程分析——补充分析手段※静力弹塑性分析了解变形过程及最终破坏形态；获得中、大震内力放大系数。
※楼板应力分析及截面配筋弹楼板计算震应力震应力筋验算CQC弹性楼板计算→小震应力→中、大震应力→配筋验算时程分析※必要性：1 .某些薄弱连接中，明显大于反应谱法结果原因大于反应谱法结果。
ETABS输入注意事项及输出结果判读1
ETABS输⼊注意事项及输出结果判读1ETABS输⼊注意事项及输出结果判读⼀.夹层、斜屋顶利⽤参考⾯定义建筑物有夹层、斜屋顶、斜坡等可利⽤参考⾯来定义。
如图1于RF与PH楼层间加⼊斜屋顶和夹层为例。
图1 于屋顶层与PH层加⼊斜屋顶及夹层A.将左侧影像设为2轴之⽴⾯。
建⽴位于B轴距RF层⾼为4m，往A轴下降1m的斜屋顶，以及于D-F间⾼3m之夹层。
B.点按Edit menu > Edit Reference Planes 指令带出如图2所⽰编辑参考平⾯之窗体。
将单位设为m，Z-Ord编辑盒键⼊19点按ADD钮，再于编辑盒内键⼊18点按ADD钮，点按OK钮完成设定。
图2 参考平⾯编辑窗体C.显现如图3之影像。
确认抓点模式被按下，选取绘制线对象钮，绘制如图4，1-2, 3-4之两杆件。
D.点选所绘制之两线对象，点按Edit menu > Extrude Lines to Areas指令带出如图4之窗体，于Linear卷标下dy编辑盒输⼊500，number编辑盒为1，点按OK钮完成设定，将线对象延伸为⾯对象。
图3 于⽴⾯图上绘制线物件图4延伸线对象为⾯对象窗体E.于版下⽅绘制柱，于版四周绘制梁即完成斜屋顶及夹层之设置。
⼆.线对象之内定⽅向A.点按Set Building View Options钮，带出如图5之窗体，勾选Line LocalAxes复选框，点按OK钮。
B.如图6平⾯上显现线对象之局部⽅向轴。
红、⽩、蓝依序为1，2，3轴，1轴为沿杆件之轴，根据内定⽔平的梁2轴为朝上，垂直的柱2轴为平⾏整体坐标系统的正X轴，3轴根据右⼿定则⽽决定其⽅向。
此处的2轴通常对应于断⾯定义时之主轴。
图5 设定建物显⽰选项窗体图6 平⾯上显⽰梁对象之局部⽅向C.如要变更图6柱之⽅向时，点按该柱同时按下键盘之Ctrl键，出现如图7之选取清单，选择COLUMN C2 4F即选取该柱。
D.点按Assign menu > Frame/Line >Local Axes指令带出如图8之窗体，于Angle编辑盒输⼊变更⾓度如90，点按OK钮完成柱⾓度之变化。
ETABS 结构分析软件 有关分析的常见问题解答
ETABS分析常见问题解答序号问题名称发布日期1 问：ETABS 中对楼板的处理方法？2006/1/11 15:02:07答：在ETABS中共有四种area/shell单元：deck、plank、slab和wall，前三种均可用于模拟楼板，其中deck用于模拟压型钢板+砼面层，plank用于模拟单向板，仅含membrane性质的slab可用于模拟双向板。
下面分别就这三种单元详细解释：1、deck可以用于模拟压型钢板+后浇混凝土面层楼板，此单元仅有membrane性质且单向传力，在建模时的箭头方向即板的传力方向，如果要改变楼板传力方向的话可以采用改变单元局部坐标轴的方法，其local coordinate system的1轴方向就是楼板传力方向(也即屏幕显示的箭头方向)。
由于ETABS隐含对仅有membrane性质的板自动进行单元细分，此种板不必进行人工细分即可得到正确的传力。
2、plank用于模拟单向板，此单元仅有membrane性质且单向传力，与deck类似在建模时的箭头方向即板的传力方向，修改其传力方向的方法也与deck类似。
同样由于ETABS隐含对仅有membrane性质的板自动进行单元细分，此种板也不必进行人工细分。
3、slab的用途比较广泛，但用于模拟楼板时可以设定仅有membrane性质的section，这种单元双向传力，其荷载传递是按照板的塑性铰线进行划分的，最适宜于模拟双向板。
ETABS对于这种楼板可以自动细分单元，因此不必进行人工细分。
4、plate或shell类型的slab，ETABS对于这类板不能进行自动细分，为获得正确的楼板荷载传递，可选定要细分的板，选择命令Assign>shell/area>Area object mesh options，在Area object Auto Mesh Options窗口中选择Auto Mesh Object into Structural Elements > Further Subdivide Auto Mesh with Maximum Element Size of，填入单元最大尺寸(一般可接受默认值)。
13ETABS楼板应力(壳面外刚度折减与膜对比) rz
首先看楼板面外刚度应折减哪个分量
结论：应折减m11和m22
壳
S11
节点平局
不平均
梁轴力(EX)
壳面外折为0
S11
节点平局
不平均
梁轴力
梁轴力分布规律与壳单元模型基本一致。
但由于面外抗弯刚度折减为0，X向板支座处正应力明显减小，较大应力分布于纵向轴力较大的框架梁周围。
壳面外折为0不剖分
节点平局
不平均
梁轴力
当壳单元面外折为0且不剖分，相应梁也未剖分，由上图可知，在较大的单元内，原集中应力被平均化，最大应力值减小。
由此可以推测出，网格划分越大应力峰值越大，反之则反。
膜
S11
节点平局
不平均
梁轴力
膜单元应力分布规律与壳单元面外刚度折减且不剖分的楼板应力基本一致。
风荷载下拉压力与变形
压拉压拉压拉压拉压拉压拉压拉
楼板轴力云图1.5米网格
Max：210KN
Max：93KN
拉压拉压拉压拉压拉压拉压拉压
梁轴力0.5m网格
3.0049 2.9203 3.0031 2.9115 单位mm
3.0042 3.0029 3.0047 单位mm
变形0.5m网格。
ETABS分析技巧
2010年10月18日评论(0)|浏览(16) 点击查看原文定义反应谱函数时，选择通过文件导入的方式，无法输入周期折减系数，怎么办？：周期折减系数只能在中国规范中定义。
可以采用一种办法。
通过文件导入后，使用转换为用户自定义功能，记录下周期-加速度的数据对。
然后添加中国规范的反应谱，转换为用户自定义，将之前纪录的数据对输入，还原导入的反应谱即可。
错层塔楼怎么建模？多塔层高不同如何在etabs中建模：对于多塔结构，以其中一个塔楼为基准，建另一个塔楼的模型，最好是以较高的塔作为主塔，对于楼层，进行绘制控制的时候，一个塔楼可按照1、3、5...楼层来布置，另外一个塔楼可按照2、4、6.....来控制绘制。
注意不同层高的楼层指定不同的刚性隔板。
中梁刚度放大：中梁刚度放大需要人工调。
考虑到楼板对梁抗扭稳定性的贡献，需要对中梁和边梁进行刚度放大。
当楼板使用壳和板单元建模时，程序自动考虑，不需要人为调整；当楼板使用膜单元建模时，由于膜单元没有平面外刚度，无法束缚梁平面外的变形，因此需要人为调整：在框架属性修改对话框中设置，调整其围绕三轴的惯性矩，通常情况下中梁调整系数为2，边梁调整系数为1.5 转换梁如何处理？通常用壳元来模拟框支剪力墙连梁，这样可以更清楚地查看转换梁的应力情况。
以下是几个转换梁的例子，可以看到细部的应力结果。
偏心如何指定？在ETABS中，线对象的偏心是使用插入点来实现的（指定>框架/线>插入点）。
偏心布置完成后，需要通过拉伸显示来查看。
需要强调的是，通过设定偏轴的距离来绘制偏心布置的梁(如下图)，是错误的。
偏轴绘制使线对象的几何位置发生了变化，线对象将在新位置上形成新的节点。
而线对象的偏心指定不会使线对象的几何位置发生变化，线对象的节点仍在轴线上。
在“框架插入点”对话框有一个复选项：不转换框架刚度距质心的偏移。
不勾选该项，程序将考虑截面偏心所带来的节点刚度影响。
绘制构件时弹出的对象属性浮动对话框中的平面偏移将使整个构件（包括其节点）发生偏移，这样会导致节点不相连的情况。
Etabs利历时注意的问题
Etabs利历时注意的问题1. ETABS是如何考虑质量参与系数及扭转因子问题的？ETABS给出了结构全面的模态信息，并给出了模态质量参与系数，静力和动力荷载参与系数。
通过模态质量参与系数可以了解平动与扭转振型的基本状态，并控制振型截取数量以获得足够的质量参与系数。
静力荷载参与系数描述了静力响应计算的效率；动力荷载参与系数是质量参与系数的延伸，它反映了模态分析对于高阶振型捕捉情况。
2. 反映谱分析中要考虑偏心时，需要按正、负偏心情形设两个工况吗？不需要。
给定偏心率后，ETABS会自动考虑正负两种情况。
3. ETABS是不是能够做PUSHOVER的剪力墙计算？可以做。
目前的情况是：只能用框架单元模拟, 将 rigid offsets 设的大一些。
剪力墙的pier 和 spandrel 无法做, 用框架单元才行。
而且pushover分析的主要应用也是针对梁柱节点的，对pushover的介绍可以看这个概念的提出者之一，CSI主要顾问Wilson教授的文章。
4. ETABS如何考虑竖向地震及设计组合的？答：新规范对于结构设计考虑竖向荷载给出了明确的说明。
在ETABS我们可以使用等效静荷载法、直接使用地震竖向静荷载法、以及振型叠加法等多种方法来实现竖向地震的计算。
在构件设计阶段，工程师可以根据结构整体属性或构件属性选择竖向地震的设计组合是否参与其设计。
5. ETABS 中对楼板的处置方式？在ETABS中共有四种area/shell单元：deck、plank、slab和wall，前三种均可用于模拟楼板，其中deck用于模拟压型钢板+砼面层，plank用于模拟单向板，仅含membrane性质的slab可用于模拟双向板。
下面分别就这三种单元详细解释：a、deck能够用于模拟压型钢板+后浇混凝土面层楼板，此单元仅有membrane性质且单向传力，在建模时的箭头方向即板的传力方向，若是要改变楼板传力方向的话能够采纳改变单元局部坐标轴的方式，其local coordinate system的1轴方向确实是楼板传力方向(也即屏幕显示的箭头方向)。
ETABS 分析技巧
ETABS分析技巧李胜林李立（北京金土木软件技术有限公司 100044）ETABS和SAP2000具有同样的计算引擎，高效而又稳定，不需要用户做太多的干预。
由于其具有自动边束缚技术而使工程师在使用ETABS程序容易走进一个误区：轻建模、重设计、分析参数取默认。
如果用户能够更好的了解掌握分析工况，那么就会取得事半功倍的效果，工程师对结构行为的把握和控制能力也会大大加强。
1、模态分析在建筑结构领域，用户通过质量参与系数来检查振型数目是否达到抗规规定“计算振型数应使振型参与质量不小于总质量的90%”的要求。
一般来讲，模态分析是动力分析的基础，比如振型叠加法的线性时程分析、反应谱分析等。
在建模完成后，用户通过模态分析来检查结构的刚度及质量分布情况。
一般建议用户在分析的初始阶段，不要指定太多的荷载，也不要定义其他的分析工况。
即建模完成后只运行Dead工况和模态工况，通过两种工况下的变形及内力查看，来检查单元的连接情况。
此种方法尤其适用于由其他文件格式，如dxf文件导入到ETABS中的情况。
在ETABS中，模态分析方法有两种：特征向量法和Ritz向量法。
对于普通的建筑结构用两种方法计算得出的结果趋于一致，但对于以下几种情况我们推荐Ritz方法：一、结构振型比较分散，或者前几阶振型为局部振动。
例如于悬索结构或者高层结构，如果采用特征值向量分析方法，通常需要用户指定相当巨大的振型数量，例如200阶，这样就会占用大量的计算时间；二、结构中带有非线性连接单元。
由于ETABS的时程计算方法为以模态为基础的FNA法，所以在模态分析中应该反映非线性连接单元对结构振型的影响；三、结构需要进行荷载时程工况分析。
其实上述这几种情况完全反应了Ritz方法相对于特征值向量分析方法的优点：1，在计算同等数目的振型时，Ritz 向量法会得到更多的质量参与系数；2，Ritz 向量法对高阶振型（连接单元内力或时程荷载激发）的捕捉更加充分。
ETABS_分析功能 PPT课件
Performance Limits (IO, LS, CP) Deformation Measure
Force Measure
中美反应谱对应关系
与中国反应谱对比，可以得到 CA、Cv。 例如：场地特征周期为 Tg=0.45，8度多遇地震， 阻尼比为0.05，所以 η2αmax＝0.16 η2αmax＝2.5CA Tg= Ts=Cv/2.5CA 可得CA＝0.064. Cv＝0.072.
ETABS中文版技术演示之二
自动线约束功能
➢ 自动线约束 ➢ 简支板 ➢ 曲线墙支撑的斜板 ➢ 楼板剪力墙的协调 ➢ 剪力墙－连梁转换
（见pdf文件）
分析功能
ETABS中文版技术演示之二
单元库
➢ 框架单元 ➢ 膜、壳、板
（见钢结构论坛 、Wilson书）
➢ 连接单元
阻尼器 隔振器 Hook Gap
T0 Time Period
Spectral Displacement
性能点
谱加速度
谱加速度
对有效阻尼功能点处需求谱
需求谱 谱位移
谱位移
容许准则校核
Expected Performance Point for given Earthquake
Force Measure
Deformation Measure
ETABS中文版技术演示之二
动力分析
分析功能
➢ 提供了特征向量和Ritz向量两种模态分析方法 （见pdf文件） ➢ 提供各国规范(包括中国)的反应谱曲线，工程师还可以自定义反应
某超限高层结构的超长大底盘分析
第50卷增刊建筑结构Vol.50 S2某超限高层结构的超长大底盘分析*沈捷攀1，杨文参1,2，李本悦1（1 浙江大学建筑设计研究院有限公司，杭州310028；2 深圳华森建筑与工程设计顾问有限公司，深圳518054）［摘要］深圳市某项目由4栋高层和1栋多层住宅楼组成，采用部分框支剪力墙结构体系。
该项目存在扭转不规则、多塔和构件间断等不规则项，属于超限高层建筑。
采用抗震性能化设计方法，设定其性能目标为C级。
利用ETABS程序，采用振型分解反应谱法对转换结构和大底盘结构进行了地震作用下的应力分析，并对大底盘楼板进行了温度作用下的应力分析。
结果表明，转换结构能实现既定的性能目标且结构安全具有一定的富余度，大底盘楼板的应力较大部位应采用加强配筋等措施避免楼板出现裂缝。
［关键词］部分框支剪力墙；大底盘；性能化设计；超限高层结构中图分类号：TU398.7 文献标识码：A 文章编号：1002-848X(2020)S2-0042-05Analysis of super long and large chassis for an over-limit high-rise structureSHEN Jiepan1, YANG Wencan1,2, LI Benyue1(1 The Architectural Design & Research Institute of ZheJiang University Co., Ltd., Hangzhou 310028, China;2 Huasen Architecture & Engineering Design Co., Ltd., Shenzhen 518054, China)Abstract: 4 high-rise buildings and 1 multistory building located in Shenzhen adopts a partially frame supported shear wall structure system. The project has irregularities such as torsional irregularities, multiple towers and discontinuous members, which belongs to over-limit high-rise building. Using seismic performance-based design method, the performance target was set to C level. Using the ETABS program, the mode decomposition response spectrum method was used to analyze the stress of the conversion structure and the large chassis structure under earthquake action. The stress analysis of the large chassis floor slab under the effect of temperature was carried out. The results show that the conversion structure can achieve the established performance goals and the structural safety has a certain degree of surplus. Some measures such as strengthening reinforcement should be adopted to prevent cracks on the floor slab with greater stress.Keywords: partially frame supported shear wall; large chassis; performance design; over-limit high-rise structure1 工程概况本项目位于广东省深圳市，拟建4栋高层住宅楼和1栋多层住宅楼，建筑高度分别为49.6，22.6m。
杭州来福士广场塔楼结构ETABS分析_陈晓东
（ 。 见图 ３ 图中略去楼板 ）
图 ３ 塔楼结构体系
塔楼 外 框 架 柱 双 向 倾 斜 ， 存在多处竖向构件不 连续 、 楼板大开洞 ， 总建筑高度超出２ 为 ２ ０ ｍ 限 制， 超限复杂高层建筑 。 结构分析时需考虑多种风洞试 而且外挂结构需研究可行的施工方案 ， 验荷载工况 ， 并在计算 中 模 拟 实 际 施 工 过 程 ， 因此采用 Ｅ ＴＡ Ｂ Ｓ 作为计算软件 。 ２ 模型建立 ２ ． １ 几何数据
（ ， 宽度平均值， 最小、 最大值分别为 ２ 见图 ５ ． ６ ４ ９ ． ２ｍ， ） ， 外围长度 为 ５ 高宽比平均值为５ 范 ２ ａ ６ ． ５ ｍ， ． ７ ６（ ， 围为 ４ 塔楼楼层平面出裙房（ ． ９ ８～６ ． ５ ４） １ ０层以
第一作者 ： 陈晓东 ， 男， 硕士 ， 一级注册结构工程师 。 １ ９ ８ ３ 年出生 ， ： Ｅ ｍ ａ ｉ ｌ ｃ ｘ ｄ ３ ３ ５ ３＠１ ２ ６． ｃ ｏ ｍ 收稿日期 ： ２ ０ １ ０ －１ ２ －２ ０
１ 概 况 杭州来福士广场坐落在杭州钱江新城核心区，
２ ， 为双塔楼超高层 建 筑 ， 占地面积约４ 总建 ０ ０ ０ ０ｍ ２ ， 筑 面积约 ４ 地下 ３ 层 ， 裙房 １ 塔１ 为６ ０万 ｍ ０层， ０
层， 屋面高度２ 塔２为５ 屋面高度 ４ ２ ． ８ ５ ｍ， ９ 层， 建筑效果见图 １， 建筑功能和楼层分布见 ２ ４ ４ ． ７ ５ｍ， 。 表１
－ ３）
） ； ａ － Ｙ 向第一平动 （ Ｔ１＝６ ． ６ ０ ４ ３ｓ ｂ－Ｘ 向第一平动 （ Ｔ２＝ ） ； ） ； １ｓ ｃ － 第一扭转（ Ｔ Ｔ ３ ． ０ ７ ７ ０ｓ ｄ － Ｙ 向第二平动 ４ ． ９ ９ ８ ３＝ ｔ＝ （ ） ； ） ； Ｔ５＝１ ． ７ ３ ５ ６ｓ ｅ －Ｘ 向第二平动 （ Ｔ４＝１ ． ８ ８ １ ９ｓ ） ｆ － 第二扭转 （ Ｔ６＝１ ． ３ ５ ９ ０ｓ 图 ４ 塔楼 ２ 前 ６ 阶振型
ETABS和PKPM程序里楼板解析
ETABS是由CSI公司开发研制的房屋建筑结构分析与设计软件，ETABS已有近三十年的发展历史，是美国乃至全球公认的高层结构计算程序，在世界范围内广泛应用，是房屋建筑结构分析与设计软件的业界标准。
ETABS和PKPM程序里楼板解析概述：理论上楼板可用平面板单元和平面壳单元来模拟。
普通楼板，由于厚度不大，变形满足直法线假定，忽略横向剪切变形，平面内外刚度相互独立，可分别用平面应力膜单元和平面板弯曲单元计算，然后进行应力叠加。
对于厚板，变形不满足直法线假定，不能忽略横向剪切变形，平面内外刚度相关，用中厚板或厚板单元模拟。
PKPM程序中的各种楼板1.刚性楼板假定（刚度平面内无限大，平面外为零）a.没有考虑面外刚度，总刚偏小，楼面梁的刚度应考虑放大。
b.对于独立梁、仅与弹性6或弹性3楼板相连的楼面梁刚度不考虑放大。
c.适用于常规的一般楼板。
2.弹性楼板6（采用壳单元，刚度在平面内外都是真实的）a.部分竖向荷载将通过平面外刚度直接传给竖向构件，导致梁弯矩和配筋相应减小。
b.刚性楼板假定楼板，竖向荷载通过梁传给竖向构件，以往的梁配筋经验都来自于此，故弹性6板会使梁的安全储备降低。
c.适用于板柱结构和板柱-抗震墙结构（这类结构就是将竖向荷载直接传给竖向构件的）3.弹性楼板3（采用板弯曲单元，刚度平面外真实，平面内无限大）a.适用于厚板或中厚板情况，例如采用厚板转换的楼层。
b.板柱结构面内刚度足够大，也可用此单元模拟。
c.建模时要将板厚均分给上下楼层，下楼层的层高=下层净空+板厚的一半。
4.弹性膜（刚度平面内真实，平面外为零）a.适用于空旷结构，楼板局部不连续，开大洞等etabs程序中板单元的类型1.壳单元有真实的平面内外刚度=弹性62.膜单元只有平面内刚度=弹性膜3.板单元只有平面外刚度=类似弹性3（勾选厚板）。
ETABS 说明书
用户输入数据时的单位的默认值是此模型的基本单位。用户可以在输入数据时同时输入 单位，程序此时可以自动将用户输入的带单位的数据转换为以模型基本单位为单位的数据。 用户在输入数据时，按住 shift 键同时按 Enter 键，将弹出计算器对话框，用户可在此对话 框中输入计算公式，计算所得的数值将自动成为输入数据。
1.2.1 ETABS 与 MICROSOFT OFFICE 的数据交互
设计中经常使用 EXCEL 表格与 ETABS 进行数据交互。ETABS 常用的数据表格有：轴 网编辑表格（菜单编辑 > 编辑轴网数据 >编辑轴网数据）、楼层编辑表格（菜单编辑 > 编 辑楼层数据 >编辑楼层）、输出表（菜单显示 > 设置输出表样式）。
第9页
图 1-7 定义墙/楼板截面对话框 其中，DECK 可由图 1-7 中的 Add New Deck 生成，PLANK 和 SLAB 也可由 Add New Slab 生成；程序中，Deck, Slab, Wall 是三种不同类型的板，分别是组合楼板、混凝土楼板和 墙，而 PLANK 和 SLAB 的区别在于其属性设置的不同，如图 1-8 所示。
第2页
1 建模
1.1 模型导入和模板调用
模型导入。中文 ETABS 支持从 DXF，EXCEL，E2K 等格式文件的导入，还可以将 SAP2000 输出的 S2K 格式直接导入。从 DXF 格式导入时要注意：DXF 图形中的曲线无法 导入到 ETABS 中。
模板调用。新建模型时，选择 No.edb，或 default.edb，将弹出下图（图 1-1）所示的 对话框。
图 2-2 中国 2002 风荷载 ◆ 风力作用面高度 风力作用面高度是自动风荷载作用的范围，用户可以自定义这一范围，其中包括女儿墙 是指风力作用是否包含建筑屋面女儿墙部分，选择这一项后，只要用户输入女儿墙高度，程 序可以自动将这一部分风荷载添加到模型中。
