钢筋平法计算手册合版
钢筋平法系统讲解及计算手册.doc
钢筋平法系统讲解及计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。

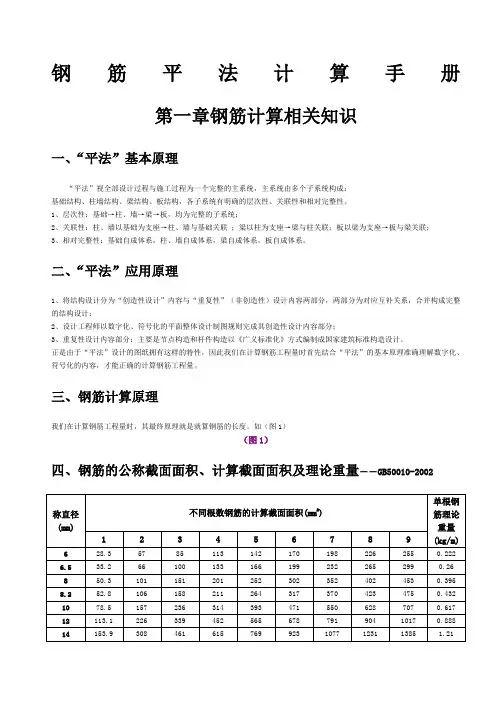

钢筋平法计算手册
建筑资源吧倾情提供
第 1 页 共 35 页
目录
第一章钢筋计算相关知识.............................................................................................................................................. 2 一、“平法”基本原理..................................................................................................................................2 二、“平法”应用原理..................................................................................................................................2 三、钢筋计算原理..................................................................................................................................理论重量――GB50010-2002............................................ 3 五、混凝土结构的抗震等级――GB50010-2002........................................................................................ 3 六、混凝土保护层.......................................................................................................................................... 4 七、受拉钢筋抗震锚固长度 laE――03G101-1P34.....................................................................................4 八、纵向受拉钢筋绑扎搭接长度 llE、ll――03G101-1P34.......................................................................5 九、钢筋混凝土结构伸缩缝最大间距(m)――GB50010-2002.................................................................. 5 十、现浇钢筋混凝土房屋适用的最大高度(m)――GB50010-2002.......................................................... 5 十一、符号说明.............................................................................................................................................. 6
100248钢筋平法计算手册-38页精选文档
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系.。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法计算手册(一)
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法计算手册1
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设讣过程与施匸过程为一个完整的主系统，主系统由多个子系统构成：基础结构.柱增结构、梁结构、板结构•各子系统有明确的层次性、关联性和相对完整性。
lx层次性：基础一柱、墙一梁一扳.均为完整的子系统：2、关联性：柱、墙以基础为支座一柱.增与基础关联:梁以柱为支座一梁与柱关联：板以梁为支座一板与梁关联：3、相对完整性：基础自成体系，柱.墙自成体系.梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设汁”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系.合并构成完整的结构设计：2、设讣工程师以数字化、符号化的平面整体设讣制图规则完成其创造性设讣内容部分：3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构适设计。
正是由于“平法”设计的图纸拥有这样的持性，因此我们在汁算钢筋工程虽时首先结合“平法”的基木原理准确理解数字化、符号化的内容.才能正确的汁算钢筋匸程虽。
三、钢筋计算原理我们在计算钢筋匸程址时，其嚴终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量--GB50010-2002五、混凝土结构的抗震等级一一GB50010-2002注：lx丙类建筑应按木地区的设防烈度直接由木表确定抗爲等级：其他设防类别的建筑.应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后.再按本表确定抗震等级：2、建筑场地为I类时.除6度设防烈度外.应允许按木地区设防烈度降低一度所对应的抗震等级采取抗震构适措施•但相应的计算要求不应降低：3、框架-剪力墙结构，十按基木振型汁算地丧作用时.若框架部分承受的地震倾黴力矩大干结构总地丧倾覆力矩的50%框架部分应按表中框架结构相应的抗喪等级设计：4、部分框支剪力增结构中.剪力墻加强部位以上的一般部位.应按剪力墙结构中的剪力墙确定其抗丧等级。
钢筋平法计算手册
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法手册下
注：其中弯折长度的取值如下图，来自04G101-3P32。
(二) 中间层构造（变截面连续通过）中间层竖向钢筋的长度＝层高-露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接（如采用焊接时，搭接长度为0）（三）顶层构造顶层竖向钢筋的长度=层高-露出本层的高度-板厚+锚固lae（la）（四）中间层（变截面）插筋（1）墙身变截面插筋长度=1.5LAE+本层露出长度+与上层钢筋进行搭接（如采用焊接时，搭接长度为0）（2）墙身变截面下层竖向钢筋长度＝层高-下层钢筋露出长度-板厚+锚固lae（la）（五）竖向钢筋根数墙身竖向分布钢筋根数＝墙身净长-1个竖向间距（或2*50）/竖向布置间距+1拉接钢筋长度＝墙厚-2*保护层+2*11.9*d+2*d根数＝(墙面积-门洞总面积-暗柱所占面积－暗梁面积-连梁所占面积)/（横向间距*纵向间距）（3）墙柱剪力墙墙柱在03G101-1中按受力的要求分了共10种柱，但我们从预算的角度出发只需考虑两种柱即我们所称的暗柱和端柱。
钢筋形式主要是柱纵筋和箍筋。
注：暗柱纵筋与箍筋的构造同墙身竖向筋端柱、小墙肢的纵筋与箍筋构造同框架柱。
（一）基础层插筋基础插筋的长度＝基础高度-保护层+弯折+基础露出长度+与上层钢筋进行搭接（如采用焊接时，搭接长度为0）注：其中弯折长度的取值如下图，来自04G101-3P32。
（二）中间层(无边截面和变截面连续通过时)中间层纵筋长度=层高-本层露出长度+上层露出长度+与上层钢筋进行搭接（如采用焊接时，搭接长度为0）（三）顶层(与剪力墙竖向筋的顶部构造同)（1）顶层暗柱纵筋长度=层高-露出本层的高度-板厚+锚固lae（la）（2）顶层端柱纵筋构造同框架柱构造(分边中角柱算内外侧锚固长度，见框柱顶层锚固构造)（四）中间层（变截面）插筋（1）暗柱变截面插筋长度=1.5LAE+本层露出长度+与上层钢筋进行搭接（如采用焊接时，搭接长度为0）（2）暗柱变截面下层钢筋长度＝层高-下层钢筋露出长度-板厚+锚固lae（la）（3）端柱变截面构造同框柱见03G101-1P38（一）箍筋构造（1）基础层柱箍筋根数=在基础内布置间距不小于500且不少于两道矩形封闭非复合箍/设计自行给定（2）楼层柱箍筋根数=Ceil((墙柱高度- 2 * (加密长) - (结点高) - 2 * 搭接长) / 箍筋非加密间距) + Ceil((2 * (加密长) + (结点高) + 2 * 搭接长) / 箍筋加密间距)。
钢筋平法计算手册全集
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础宀柱、墙宀梁宀板，均为完整的子系统；2、关联性：柱、墙以基础为支座-柱、墙与基础关联；梁以柱为支座-梁与柱关联；板以梁为支座-板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量GB50010-2002注：表中直径的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
64038_钢筋平法计算手册(剪力墙)
第三章剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
（图18）一、墙身竖向筋计算（图19）（图20）（图26）二、墙身水平筋计算（图27）三、墙身拉筋计算（图28） （图29） （图30）四、暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ 、约束边缘端柱YDZ 、约束边缘翼墙柱YYZ 、约束边缘转角柱YJZ 、构造边缘暗柱GAZ 、构造边缘端柱GDZ 、构造边缘翼墙柱GYZ 、构造边缘转角柱GJZ （GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ 和扶壁柱FBZ 共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。
（03G101-1P48）。
（图31）五、端柱钢筋计算通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。
（03G101-1P48）六、剪力墙端为暗柱钢筋计算竖向筋根数计算根数=墙身净长－1个竖向间距(或2*50)/竖向筋间距+1（图32） （图33）（图34） （图35）七、剪力墙端为端柱钢筋计算（图36）八、剪力墙开洞钢筋计算注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
最新166159钢筋平法计算手册一secret汇总
166159钢筋平法计算手册一s e c r e t钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm)不同根数钢筋的计算截面面积(mm2)单根钢筋理论重量(kg/m)1 2 3 4 5 6 7 8 96 28.3 57 85 113 142 170 198 226 2550.222 6.5 33.2 66 100 133 166 199 232 265 299 0.26注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002结构体系与类型设防烈度6 7 8 9框架结构高度≤30 >30≤30>3≤30>30 ≤25 框架四三三二二一一剧场、体育馆等大跨度公共建筑三二一一框架-剪力墙结构高度(m) ≤60 >60≤60>6≤60>60 ≤50 框架四三三二二一一剪力墙三三二二一一一剪力墙结构高度(m) ≤80 >80≤80>8≤80>80 ≤60 剪力墙四三三二二一一部分框支剪力墙结构框支层框架二二二一一不应采用不应采用剪力墙三二二二一筒体结构框架-核心筒结构框架三二一一核心筒二二一一筒中筒结构内筒三二一一外筒三二一一单层厂房结构铰接排架四三二一注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
1771940钢筋平法计算手册柱-5页精选文档
钢筋平法计算手册
第二章框架柱钢筋计算
一、“平法”柱的标注方法
现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。
二、基础插筋的计算
（图4）（图5）弯钩长度a的取值表：
三、柱根的判断（03G101－1P41、GB50010-2019 P178）
底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。
（图6）
（图6）
注：
1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置，无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面；
2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；
3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。
四、地下室纵筋计算
五、首层纵筋计算
六、中间层纵筋计算
七、顶层纵筋计算
（图9）八、箍筋计算
注：其余箍筋长度计算就不一一列举了，可参见上述箍筋长度公式进行计算常见的箍筋组合型式有：非符合箍筋（图10）和符合箍筋（图11）
（图10）
（图11）
（图12）
九、柱变截面处理。
钢筋平法计算手册四secret
第四章梁钢筋计算
一、框架梁上部钢筋计算
长度＝各跨长之和
侧a2－右支座内侧
当hc－保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc+5d)
当hc－保护层(直锚长度) ≤ LaE时,必须弯锚，这时有以下几种算法：
算法1：hc－保护层+15d
算法2：取0.4LaE+15d
算法3：取Max(LaE ,hc－保护层+15d)
算法4：取Max(LaE ,0.4LaE+15d)
（图49）
当纵向钢筋弯锚时锚固长度最终取值：（图50）
根据《混凝土结构设计规范》(GB50010-2002 P186-189、306-307)中第10.4.1条中不难得出，当梁上部纵向钢筋弯锚时，梁上部纵向筋在框架梁中间层端节点内的锚固为：hc－保护层+15d较为合理。
（图51）
二、框架梁下部钢筋计算
（图52）
三、梁附加钢筋
1、hw 指梁的腹板高度；
03G101-1P60
（图53）
（图54）
（图55）
（图56）
四、框架梁箍筋计算
梭
（图57）
（图58）
五、其它梁钢筋计算
（图
59）
起筋，长度＝L －保护层2*保护层)+锚固；
（图61） （图62）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm)不同根数钢筋的计算截面面积(mm2)单根钢筋理论重量(kg/m) 1 2 3 4 5 6 7 8 96 28.3 57 85 113 142 170 198 226 255 0.2226.5 33.2 66 100 133 166 199 232 265 299 0.268 50.3 101 151 201 252 302 352 402 453 0.3958.2 52.8 106 158 211 264 317 370 423 475 0.43210 78.5 157 236 314 393 471 550 628 707 0.61712 113.1 226 339 452 565 678 791 904 1017 0.88814 153.9 308 461 615 769 923 1077 1231 1385 1.2116 201.1 402 603 804 1005 1206 1407 1608 1809 1.5818 254.5 509 763 1017 1272 1527 1781 2036 2290 220 314.2 628 942 1256 1570 1884 2199 2513 2827 2.4722 380.1 760 1140 1520 1900 2281 2661 3041 3421 2.9825 490.9 982 1473 1964 2454 2945 3436 3927 4418 3.8528 615.8 1232 1847 2463 3079 3695 4310 4926 5542 4.8332 804.2 1609 2413 3217 4021 4826 5630 6434 7238 6.3136 1017.9 2036 3054 4072 5089 6107 7125 8143 9161 7.9940 1256.6 2513 3770 5027 6283 7540 8796 10053 11310 9.8750 1964 3928 5892 7856 9820 11784 13748 15712 17676 15.42 注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002结构体系与类型设防烈度6 7 8 9框架结构高度≤30 >30 ≤30 >30 ≤30 >30 ≤25 框架四三三二二一一剧场、体育馆等大跨度公共建筑三二一一框架-剪力墙结构高度(m) ≤60 >60 ≤60 >60 ≤60 >60 ≤50 框架四三三二二一一剪力墙三三二二一一一剪力墙结构高度(m) ≤80 >80 ≤80 >80 ≤80 >80 ≤60 剪力墙四三三二二一一部分框支剪力墙结构框支层框架二二二一一不应采用不应采用剪力墙三二二二一筒体结构框架-核心筒结构框架三二一一核心筒二二一一筒中筒结构内筒三二一一外筒三二一一单层厂房结构铰接排架四三二一注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
六、混凝土保护层纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。
环境类别板、墙、壳梁柱≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50- 20 15 15 30 25 25 30 30 30二a - 20 20 - 30 30 - 30 30b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm.七、受拉钢筋抗震锚固长度laE――03G101-1P34受拉钢筋抗震锚固长度laE混凝土强度等级与抗震等级C20 C25 C30 C35 >=C40钢筋种类与直径一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级HRB235 Ⅰ级钢筋普通钢筋36d 33d 31d 28d 27d 25d 25d 23d 23d 21dHRB335 Ⅱ级钢筋普通钢筋d≤25 44d 41d 38d 35d 34d 31d 31d 29d 29d 26d d＞25 49d 45d 42d 39d 38d 34d 34d 31d 32d 29d 环氧树脂涂层钢筋d≤25 55d 51d 48d 44d 43d 39d 39d 36d 36d 33d d＞25 61d 56d 53d 48d 47d 43d 43d 39d 39d 36dHRB400 普通钢d≤25 53d 49d 46d 42d 41d 37d 37d 34d 34d 31dⅢ级钢筋 RRB400 Ⅳ级钢筋筋 d ＞25 58d 53d 51d 46d 45d 41d 41d 38d 38d 34d 环氧树脂涂层钢筋d ≤25 66d 61d 57d 53d 51d 47d 47d 43d 43d 39d d ＞2573d67d63d58d56d51d51d47d47d43d八、纵向受拉钢筋绑扎搭接长度l lE 、l l ――03G101-1P34九、钢筋混凝土结构伸缩缝最大间距(m)――GB50010-2002结构类别室内或土中露天排架结构 装配式 100 70 框架结构装配式 75 50 现浇式 55 35 剪力墙结构装配式 65 40 现浇式 45 30 挡土墙、地下室墙壁等类结构 装配式 40 30 现浇式3020注：1、装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；2、框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；3、当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；4、现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m 。
十、现浇钢筋混凝土房屋适用的最大高度(m)――GB50010-2002结构体系设防烈度6789框架结构60554525纵向受拉钢筋绑扎搭接长度L lE 与L l注：1.当不同直径的钢筋搭接时，其LlE 与Ll 值按较小的直径计算。
2.在任何情况下Ll 不得小于300mm 。
3.式中ξ为搭接长度修正系数。
抗震 非抗震 LlE ＝ξLaELl ＝ξLa纵向受拉钢筋搭接长度修正系数ξ纵向钢筋搭接接头面积百分率(%)d ≤25 50 100 ξ1.21.41.6框架-剪力墙结构130 120 100 50 剪力墙结构全部落地剪力墙结构140 120 100 60部分框支剪力墙结构120 100 80 不应采用筒体结构框架-核心筒结构150 130 100 70 筒中筒结构180 150 120 80注：1、房屋高度指室外地面到主要屋面板板顶高度(不考虑局部突出屋顶部分)；2、框架-核心筒结构指周边稀柱框架与核心筒组成的结构；3、部分框支剪力墙结构指首层或底部两层为框架和落地剪力墙组成的框支剪力墙结构；4、甲类建筑应按本地区的设防烈度提高一度确定房屋最大高度，9度设防烈度时应专门研究；乙、丙类建筑应按本地区的设防烈度确定房屋最大高度；5、超过表内高度的房屋结构，应按有关标准进行设计，采取有效的加强措施。
十一、符号说明代号含义代号含义laE受拉钢筋抗震锚固长度la受拉钢筋的最小锚固长度l lE纵向钢筋抗震受拉钢筋绑扎长度l l非抗震绑扎长度C 混凝土保护层厚度 d 钢筋直径hb 为梁节点高度Lw 钢筋弯折长度Hn 为所在楼层的柱净高Ln 梁跨净长hc 在计算柱钢筋时为柱截面长边尺寸（圆柱为截面直径），在计算梁钢筋时：hc为柱截面沿框架方向的高度第二章框架柱钢筋计算一、“平法”柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。
(一) 柱的平法表示方法柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达。
在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
1．列表注写方式：系在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
如图4.9.1所示。
对柱表注写内容的规定：①注写柱编号，柱编号由类型代号和序号组成。
（见表4.9.1）②注写各段柱的起止标高，自柱根部往上以变 截面位置或截面未变但配筋改变处为界分段注写。
