99元紫米10000mAh移动电源开箱拆解 小米迄今为止已经发布了5200、10400、16000mAh三款移动电源产品,其幕后最大功臣当属生产商紫米科技,最近一款身贴紫米自家品牌的移动电源在小米商店开卖,容量10000mAh,售价99元。
这款电源型号为“PB810”,仅厚10.5mm,号称同类(容量)产品中全球最薄。
通身白色,表面有波浪纹理,触摸有细磨砂质感,非常细腻、防滑。
其容量为10000mAh(3.7V),采用ATL锂离子聚合物电芯,相比常用的18650电芯电池拥有更大的能量密度,而且更安全、充电效率更高,官方宣传最高转化率可达93%。
它还提供USB接口x1、Micro USB接口x1,输入规格为5V/2A、输出规格为5.1V/2.1A。
现在IT168对该移动电源进行了拆解,需要注意的是,因为后盖通过卡扣和胶连接在前盖的,所以拆后基本上丧失了复原能力了。
文章来源于:/article-14775-1.html。
移动电源被称为移动炸弹的三大原因
![移动电源被称为移动炸弹的三大原因](https://img.taocdn.com/s3/m/3f500bda910ef12d2af9e7f2.png)

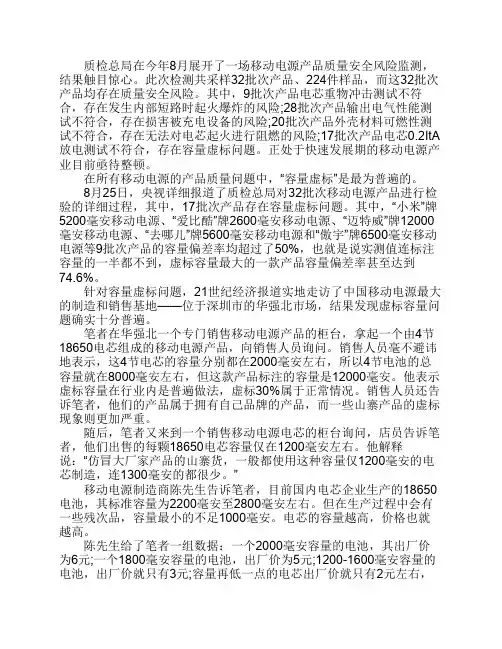

质检总局在今年8月展开了一场移动电源产品质量安全风险监测,结果触目惊心。
此次检测共采样32批次产品、224件样品,而这32批次产品均存在质量安全风险。
其中,9批次产品电芯重物冲击测试不符合,存在发生内部短路时起火爆炸的风险;28批次产品输出电气性能测试不符合,存在损害被充电设备的风险;20批次产品外壳材料可燃性测试不符合,存在无法对电芯起火进行阻燃的风险;17批次产品电芯0.2ItA 放电测试不符合,存在容量虚标问题。
正处于快速发展期的移动电源产业目前亟待整顿。
在所有移动电源的产品质量问题中,“容量虚标”是最为普遍的。
8月25日,央视详细报道了质检总局对32批次移动电源产品进行检验的详细过程,其中,17批次产品存在容量虚标问题。
其中,“小米”牌5200毫安移动电源、“爱比酷”牌2600毫安移动电源、“迈特威”牌12000毫安移动电源、“去哪儿”牌5600毫安移动电源和“傲宇”牌6500毫安移动电源等9批次产品的容量偏差率均超过了50%,也就是说实测值连标注容量的一半都不到,虚标容量最大的一款产品容量偏差率甚至达到74.6%。
针对容量虚标问题,21世纪经济报道实地走访了中国移动电源最大的制造和销售基地——位于深圳市的华强北市场,结果发现虚标容量问题确实十分普遍。
笔者在华强北一个专门销售移动电源产品的柜台,拿起一个由4节18650电芯组成的移动电源产品,向销售人员询问。
销售人员毫不避讳地表示,这4节电芯的容量分别都在2000毫安左右,所以4节电池的总容量就在8000毫安左右,但这款产品标注的容量是12000毫安。
他表示虚标容量在行业内是普遍做法,虚标30%属于正常情况。
销售人员还告诉笔者,他们的产品属于拥有自己品牌的产品,而一些山寨产品的虚标现象则更加严重。
随后,笔者又来到一个销售移动电源电芯的柜台询问,店员告诉笔者,他们出售的每颗18650电芯容量仅在1200毫安左右。
他解释说:“仿冒大厂家产品的山寨货,一般都使用这种容量仅1200毫安的电芯制造,连1300毫安的都很少。
小米10400毫安移动电源资料
![小米10400毫安移动电源资料](https://img.taocdn.com/s3/m/0cc58306bb68a98271fefa43.png)
PCB中部靠近电芯部分2颗(2418E)6Pin MOS用于电芯保护电路使用4节LG LGABB41865电芯,3.6V/2600mAh,累计10400mAh/37.44Wh,LG/三星电芯离松下/三洋电芯还是有那么一段距离的。
电芯中间贴有一个温度探头。
电源主控为现代ABOV 97F1204SMBN MCU,SOP16封装,具有电压及温度检测功能,不过这里仅用于显示电量,充放电管理芯片,也就是小米移动电源的核心小米10400mAh移动电源的电源管理芯片为TI德州仪器的BQ24195,24VQFN封装,这是一颗单节锂离子电芯充放电管理IC,也就是说充放电功能都整合到一块。
支持USB BC 1.2技术规格,最高支持到4.5A的充电电流,能够根据识别到的是USB 2.0还是3.0接口来调整输入电流,具备热调节和热关断、输入过压、MOS过流保护。
(BQ24195 是高集成开关模式电池充电管理和系统电源路径管理芯片,此类器件用于广泛的移动电源,平板电脑和其它便携式器件的单节锂离子和锂聚合物电池。
它的低阻抗电源路径对开关模式运行效率进行了优化、减少了电池充电时间并延长了放电寿命。
此器件支持宽范围的输入源,其中包括标准USB 主机端口,USB 充电端口和高功率DC 适配器。
为了设定缺省输入电流限值,bq24195L,bq24195 检测符合USB 电池充电技术规格 1.2 的输入源。
bq24195/bq24195L 符合带有输入电流和电压调节的USB 2.0 和USB 3.0 功率技术规格。
通过在PMID 引脚上提供5.1V 电源(最小电流1.0A (bq24195L) 或者2.1A (bq24195)),bq24195L,bq24195 支持电池升压运行。
电源路径管理将系统的电压调节到稍微高于电池电压的水平,但是不会下降到低于 3.5V 最小系统电压。
借助于这个特性,即使在电池电量完全耗尽或者电池被拆除时,系统也能保持运行。
移动电源评测之十五:小米10400mAh评测 超能网
![移动电源评测之十五:小米10400mAh评测 超能网](https://img.taocdn.com/s3/m/00f73b14f78a6529647d532e.png)
移动电源评测之十五:小米10400mAh评测超能网小米10400mAh移动电源直到去年12月份,小米发布了一款容量为10400mAh的移动电源(NDY-02-AD),使用铝合金外壳、LG\三星电芯和TI的电源管理芯片,配置和小米手机一样高但售价仅有69元,雷军似乎有意将'期货模式'搬到移动电源领域。
当然这款小米移动电源也继承了小米产品的特点——非常难抢,最后我们花了88元才在天猫奸商买了回来。
<*albumx(31437)*>小米10400mAh这款移动电源在造型上是非常简约的,相比以前使用小米惯用的纸盒包装,这一次使用了“仿苹果”包装线路就使得产品看起来高大上。
但小米移动电源本身的接缝、字体的印刷色彩都还有提高的空间,雷军表示今年将会供应2000万个移动电源,看到时候是否会调整模具来修复这些小问题。
小米10400mAh移动电源的宽度略大,虽然能单手握持,但如果习惯于和手机叠放拿在手上,那么手感还是要差一些的(也就是说太方,如果是3节18650电芯的宽度就差不多了)。
另外,I/O接口的塑料平面和铝合金外壳之间的缝隙略大,不过考虑到这款电源标价只需要69,这么要求已经是高了。
小米10400mAh移动电源规格小米10400mAh移动电源拆解小米10400mAh移动电源上下的塑料片都使用双面胶固定,3个卡扣主要只起到定位的作用I/O接口这一面也是一样,揭开塑料片之后看到内部模具使用螺丝固定两片塑料片上,小心拆卸,不弄坏还是可以还原卸掉螺丝,拆下电源底部的模具后可以发现内面贴有一层棉垫4节电芯的负极倒是没有单独作绝缘处理电芯,电芯的两边各贴了一段减震垫,但电芯两极的绝缘处理还是不够妥当小米移动电源使用4节LG LGABB41865电芯,3.6V/2600mAh,累计10400mAh/37.44Wh,LG/三星电芯离松下/三洋电芯还是有那么一段距离的。
电芯中间贴有一个温度探头。
