建筑施工图实例
建筑工程设计施工图范例
建筑工程设计施工图范例一、引言建筑工程设计施工图是建筑项目的重要组成部分，它是建筑设计师将设计方案转化为可执行的施工图纸的过程。
本文将以一个建筑工程设计施工图范例为例，介绍其主要内容和格式要求。
二、项目概述本项目为一座多功能商业综合体建筑，总占地面积约10000平方米。
建筑包括地下一层和地上五层，主要功能包括商业空间、办公空间和停车场。
三、设计施工图内容1. 建筑平面图建筑平面图是建筑工程设计施工图的基础，它包括建筑的布局、空间分配和功能划分等信息。
图中应包括建筑的外围轮廓线、内部空间划分、主要通道和楼梯位置等。
2. 立面图立面图是建筑外立面的图示，它展示了建筑的外观形象、立面构造和材料使用等信息。
图中应包括建筑的正、侧、背立面图，以及各个立面的细节放大图。
3. 剖面图剖面图是建筑在垂直方向上的切面图示，它展示了建筑的结构和空间布置等信息。
图中应包括建筑的正、侧、背剖面图，以及各个剖面的细节放大图。
4. 结构图结构图是建筑结构的图示，它展示了建筑的承重结构和构造细节等信息。
图中应包括建筑的结构平面图、柱、梁、板等主要构件的布置图，以及构造细节图。
5. 给排水图给排水图是建筑的水、电、气等设备管线布置图示，它展示了建筑内各种管道的走向、连接方式和设备布置等信息。
图中应包括建筑的给水、排水、燃气和电力等管线图，以及设备的示意图。
6. 设备图设备图是建筑内各种设备的布置图示，它展示了建筑内的设备类型、位置和连接方式等信息。
图中应包括建筑的空调、电梯、消防设备等设备的布置图，以及设备的示意图。
7. 施工细部图施工细部图是建筑施工过程中需要重点关注的细节图示，它展示了建筑的关键构造和施工方法等信息。
图中应包括建筑的连接细节、施工节点和特殊构造等细部图。
四、设计施工图格式要求1. 图纸尺寸设计施工图应按照国家标准规定的图纸尺寸进行制作，常用的图纸尺寸有A0、A1、A2等。
2. 图纸标注设计施工图上应标注项目名称、图号、比例尺、绘图日期、设计单位、审查单位等必要信息，并在每张图纸的右下角统一放置图例。
十几套建筑结构设计施工CAD图
建筑施工图读图范例报告

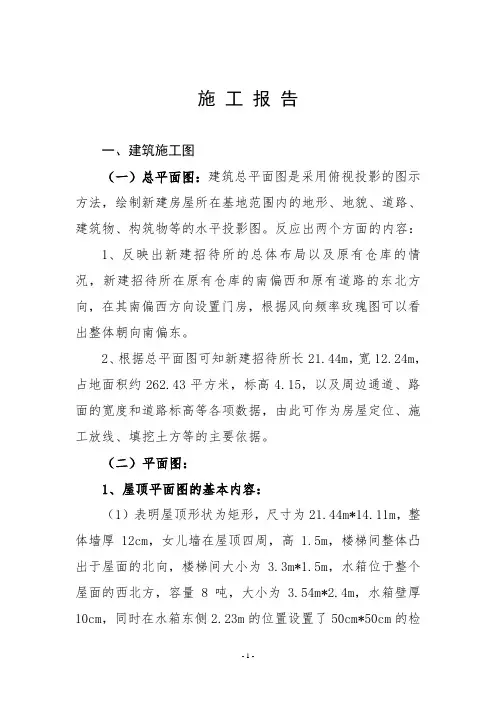

施工报告一、建筑施工图（一）总平面图：建筑总平面图是采用俯视投影的图示方法，绘制新建房屋所在基地范围内的地形、地貌、道路、建筑物、构筑物等的水平投影图。
反应出两个方面的内容：1、反映出新建招待所的总体布局以及原有仓库的情况，新建招待所在原有仓库的南偏西和原有道路的东北方向，在其南偏西方向设置门房，根据风向频率玫瑰图可以看出整体朝向南偏东。
2、根据总平面图可知新建招待所长21.44m，宽12.24m，占地面积约262.43平方米，标高4.15，以及周边通道、路面的宽度和道路标高等各项数据，由此可作为房屋定位、施工放线、填挖土方等的主要依据。
（二）平面图：1、屋顶平面图的基本内容：（1）表明屋顶形状为矩形，尺寸为21.44m*14.11m，整体墙厚12cm，女儿墙在屋顶四周，高1.5m，楼梯间整体凸出于屋面的北向，楼梯间大小为3.3m*1.5m，水箱位于整个屋面的西北方，容量8吨，大小为3.54m*2.4m，水箱壁厚10cm，同时在水箱东侧2.23m的位置设置了50cm*50cm的检查孔，方便今后屋面维修上人。
（2）屋面排水分为南北两个分区，屋脊宽1.8m，屋面排水的泛水方向为南北向，坡度为200，楼梯间屋面的泛水坡度为50。
2、四层平面图的基本内容：四层基本为女宿舍，大小均为 3.3m*6m，整体墙壁为24cm，分南北两侧设置，其中南侧4间，北侧1间，楼梯位于北侧女宿舍和女厕之间，北侧依次往东分别是女宿舍、楼梯、女厕、盥洗室，南北中部设置走廊走廊于屋脊同宽，宽度1.8m。
最靠东面为一南北通透的大会议室。
其中大会议室南面为塑门，内置1.1m宽的阳台，北面及女宿舍窗户为塑窗，型号为SC283。
大会议室门的型号为M89，其他门的型号为M97。
3、二（三）层平面图的基本内容：二三层以男宿舍为主，大小、基本结构等与四层相同，不同之处在于东面没有设置大会议室，只在北面设置一个小会议室，南面有两间宿舍，与其他宿舍不同的在于这两间宿舍有和四层相同的阳台，塑门，内置阳台1.1m宽。
某地区某别墅建筑施工图（共6张）
建筑工程施工图样例
建筑工程施工图样例建筑工程施工图是建筑设计的重要组成部分，它向承包商和施工人员提供了详细的建筑设计细节和施工指导。
在施工图中，各种图纸和图表被用于描述建筑的结构、布局、细节和材料。
这些施工图样例的编制需要严谨的技术知识和专业技能，以确保建筑工程的质量和安全。
施工图样例的种类在建筑工程中，有多种不同类型的施工图样例，下面是其中的一些常见类型：平面图平面图是施工图中最基本的一种类型。
它展示了建筑物的布局、尺寸和空间关系。
平面图可以分为地面平面图、楼层平面图和立面平面图等。
地面平面图显示了建筑物在地面上的布局，包括建筑物周围的道路、花园和停车场等。
楼层平面图则显示了不同楼层的布局和内部分隔。
立面平面图则展示了建筑物外立面的细节和外观。
剖面图剖面图是施工图中的一种插图类型，用于显示建筑物从上到下的垂直切面。
剖面图展示了建筑物内部的结构、墙壁、地板和天花板等细节。
它还可以显示建筑物的高度和楼层之间的关系。
细部图细部图是施工图中的详细图纸，用于显示建筑物的特定部分或细节。
细部图可以展示建筑物的某个区域的特定结构、连接细节、装饰元素等。
细部图对于工程师和施工人员来说非常重要，因为它们提供了具体的施工指导。
设备图设备图是施工图中用于展示建筑物内各种设备的图纸。
设备图可以包括电力系统、给排水系统、暖通空调系统等。
这些图纸展示了设备的布置、管道的连接、电源的分配和设备之间的关系。
施工图样例的重要性施工图样例在建筑工程中起着至关重要的作用。
以下是施工图样例的几个重要性：详细的建筑设计施工图样例提供了对建筑物进行详细设计的指导。
它们包含了建筑物的尺寸、空间关系、结构细节和材料规格等重要信息。
这些信息使承包商和施工人员能够理解并准确地执行建筑设计。
确保施工质量施工图样例清晰地传达了建筑设计的意图，确保施工人员正确理解并按照设计要求进行施工。
这有助于确保建筑施工的质量和一致性，减少错误和缺陷的发生。
施工成本控制通过施工图样例，工程师可以准确确定建筑材料和设备的数量和规格。
建筑工程施工图范例
建筑工程施工图范例一、引言建筑工程施工图是建筑设计的重要产物，它具体而详细地展示了建筑物的结构、布局和施工细节。
本文将以一个建筑工程施工图范例为例，介绍施工图的基本要素和格式。
二、施工图的基本要素1. 标题栏施工图的标题栏位于图纸的顶部，包含了项目名称、图纸编号、绘图日期等信息。
标题栏的设计应简洁明了，使读者能够迅速了解图纸的基本信息。
2. 比例尺施工图中的比例尺用于表示图纸上的尺寸与实际尺寸之间的比例关系。
比例尺的选择应根据建筑物的大小和绘图的需要进行合理的确定。
3. 整体布局施工图的整体布局应符合建筑设计的要求，包括建筑物的平面布局、立面布局和剖面布局等。
在施工图中，应清晰地标注建筑物的主要构件和空间分布。
4. 标注和符号施工图中的标注和符号是传递信息的重要手段。
标注应准确、清晰地描述各种构件的尺寸、材料和要求，符号应简洁明了地表示各种设备、管线和特殊要求。
5. 图例图例是施工图中的一张表格，用于解释和说明施工图中使用的各种标注和符号。
图例应包含所有使用的标注和符号，并提供相应的解释和说明，使读者能够准确理解施工图的含义。
三、施工图的格式1. 平面图平面图是施工图的主要内容之一，它展示了建筑物在水平方向上的布局和分布。
平面图应包括建筑物的外轮廓、内部空间分隔、墙体布置、门窗位置等信息。
2. 立面图立面图展示了建筑物在垂直方向上的外观和构造。
立面图应包括建筑物的外立面、墙体材料、窗户和门的位置、装饰细节等信息。
3. 剖面图剖面图展示了建筑物在垂直方向上的内部结构和构造。
剖面图应包括建筑物的地基、楼层结构、屋顶结构、管道和设备等信息。
4. 细部图细部图展示了建筑物中某个具体部位的细节和构造。
细部图应包括该部位的尺寸、材料和施工要求等信息。
四、结论建筑工程施工图是建筑设计的重要组成部分，它为施工提供了准确的指导和依据。
本文通过一个施工图范例的介绍，详细阐述了施工图的基本要素和格式。
在实际的施工图设计中，应根据具体项目的需求和标准要求，合理运用这些要素和格式，以确保施工图的准确性和可读性。
某地小型别墅实例建筑cad施工图（共6张）
国龙花园20#楼建筑施工图(共10张)
建筑工程施工图定额预算编制实例
.附录1 建筑工程施工图定额预算编制实例一、题目编制某办公楼工程施工图预算二、施工现场情况及施工条件1．工程建设地点在武汉市区内，交通运输便利，有城市道路可供使用。
施工中所用的主要建筑材料、混凝土构配件和木门窗等，均可直接运进工地。
施工中所需用的电力、给水亦可直接从已有的电路和水网中引用。
2．施工场地地形平坦，地基土质较好，经地质钻探查明土层结构为：表层厚0.7～1.30米的素填土层（夹少量三合土及碎砖不等〕，其下为厚度1.10～7.80米的亚粘土层和强风化残积层。
设计可直接以素土层为持力层，地基容许承载力按100kN/m2设计。
常年地下水位在离地面2.5米以下，施工时可考虑为三类干土开挖。
3．工程中使用的门，钢筋混凝土空心板及架空板，楼梯铁栏杆等构配件，均在场外加工制作，由汽车运入工地安装，运距为5公里。
成型钢筋及其他零星预制构配件，均在工地现场制作。
4．中标单位为武汉市某县属国有三级建筑公司。
根据该公司的施工技术设备条件和工地的情况，施工中土方工程采用人工开挖、回填、人力车运土；其他工程为人力车水平运输，卷扬机井架垂直运输；场外建材及构配件由汽车运输。
三、设计图纸设计图纸见建施1～建施7，结施1～结施8。
总说明工程名称：某办公楼附表1-11．工程概况：本工程建筑层数2层，建筑面积675.1平方米，建筑总高度为8.25米，防火等级为2级，建筑防水等级为2级，防水年限为15年，建筑物使用年限50年。
本工程为现浇混凝土框架结构，独立柱基础，加气混凝土砌块，采用细石混凝土楼（地）面和地面砖地面。
本工程内墙采用乳胶漆装饰，外墙涂料和面砖饰面。
部分采用纸面石膏板吊顶。
2．编制依据：1．某甲级设计院设计的××办公楼建筑及结构设计施工图。
2．采用中南地区通用建筑标准设计建筑配件图集（98ZJ）；湖北省工程建设标准设计图集91EG323和96EG404。
3．《湖北省建筑工程消耗量定额及统一基价表》（2003年）。
某华侨新村建筑施工图(共12张)
某高层住宅6栋建筑施工图(带效果图)
某地区文鼎雅苑别墅建筑设计CAD施工图纸
