压力管道培训之材料3常用金属材料的基本限制条件
压力管道金属材料的选用
河北德昊管道制造有限公司
（1）金属资料选用准则
① 知足操作前提的要求起首应依据运用前提判别该管道能否接受压力，属于哪一类压力管道。
分歧类其余压力管道因其主要性各别，发作变乱带来的风险水平分歧，对资料的要求也分歧。
还应思索管道的运用情况和保送的介质以及介质对管体的侵蚀水平。
例如刺进海底的钢管桩，管体在浪溅区侵蚀速度为海底土中的6倍；潮差区侵蚀速度为海底土中的4倍。
在选材及防侵蚀办法上应特殊存眷。
② 可加工性要求资料应具有优越的加工性和焊接性。
③ 耐用又经济的要求压力管道，起首应平安耐用和经济。
一台设备、一批管道工程，在投资选材前，需要时进行可行性研讨，即经济技能剖析，拟选用的资料可制订数个方案，进行经济技能剖析，有些资料初始投资略高，然则运用牢靠，平常维修费用省；有的资料初始投资似乎省，但在运转中牢靠性差，平常维修费用高，全寿命周期费用高。
（2）常用资料的使用限制
常用资料限制前提见表1，常用资料运用温度局限见表2。
（3）管道常用金属资料称号及规格。
压力管道用金属管件制造及产品性能要求
压⼒管道⽤⾦属管件制造及产品性能要求15.2 压⼒管道⽤⾦属管件制造及产品性能要求15.2.1 综述⾦属管件是压⼒管道的主要配件之⼀，应⽤在管道的转弯、分⽀、变径、对接及封⼝处。
其中，钢制对焊管件在我国已有多年的制造历史，⾃上世纪50年代吉化⽣产冲压弯头开始，70年代抚顺⽯油机械⼚采⽤中频加热扩径推制弯头⼯艺批量⽣产弯头，到80年代初期吉林江机建东⼯业公司采⽤液压胀形⼯艺批量⽣产三通的约30年⾥，我国钢制对焊管件从单⼀品种起步，完成了多品种的发展；并在制造⼯艺上实现了从起步、发展到相对完善的过程。
⾃上世纪80年代中期以来，我国⾦属管件产量不但可以满⾜国内⼯程的需要，还⼤量出⼝，⽬前我国已成为⾦属管件制造的⼤国。
随着国内管件制造业的发展，管件制造⼯艺也在不断进步。
⽇前，我国⾦属管件制造商所采⽤的制造⼯艺基本上与国外同⾏⼀致，可以说是同步的，部分制造⼚在某些⽅⾯的⼯艺⽔平已达到⾏业领先的程度。
但与国外同⾏相⽐，国内管件制造商存在的差距主要有两点，⼀是先进装备不如国外，⽽且现有装备的⾃动化程度较差,加之以零散订单为主的⽣产⽅式，⽣产率偏低；另⼀点是在⼯艺、质量及现场管理上的细节上还须完善，⽐如产品的外观质量等。
这也是我国管件制造商今后应努⼒提⾼的⽅向。
另外，我国的压⼒管道⽤钢材⽅⾯与国外⼯业先进国家尚有差距，⼀些特殊的材料国内尚⽆钢⼚⽣产，这也导致了我国管件制造业对特殊材料的管件难以采购材料⽽⽆法加⼯的现象。
本节主要介绍相关产品标准中所列的钢制对焊管件(包括⽆缝管件和焊缝管件)、锻制管件(包括承插焊管件和螺纹管件等)的制造⼯艺（主要是成形⼯艺）、影响产品质量的因素、检验、质量控制要求、常⽤的产品标准规定、型式试验等。
不包括⾮标管件以及有⾊⾦属管件、铸造管件、卡套式管接头、扩孔式管接头等其它管件。
15.2.2 钢制管件的种类及规格(1) 钢制管件的种类①⽆缝和焊缝的对焊管件产品标准中所列的钢制对焊管件的品种包括弯头、三通、四通、异径管（也称⼤⼩头）、管帽、弯管、翻边短节、⽀管座等。
常用金属材料的使用温度及限制条件
常用材料的应用限制
1、铸铁
使用限制条件如下：1）使用在介质温度为-29~343℃的受压或非受压管道。
2）不得用于输送介质温度高于150℃或表压大于的可燃流体管
道。
3）不得用于输送任何温度压力条件的有毒介质。
4）不得用于输送温度和压力循环变化或管道有振动的条件下。
2、普通碳素钢
常用普通碳素钢的适用范围
3、优质碳素钢
使用限制条件：1）碱性或苛性碱介质发生碱脆的可能。
2）有应力腐蚀开裂倾向的环境应进行热处理。
3）碳素钢、碳锰钢和锰钒钢最高工作温度不超过425℃。
4）临氢操作有发生氢损伤的可能。
5）用于-20摄氏度及以下温度，应进行低温冲击韧性试验。
4、不锈耐热钢
使用限制条件：
1）400~550℃的铁素体和马氏体不锈钢考虑防止475℃回火脆破坏。
2）540-900℃，当有还原性较强的腐蚀介质存在时，应选用稳定型（含稳定化元素Ti和Nb）或超低碳型（含碳量小于%）奥氏体不锈钢。
3）不锈钢应避免接触湿的氯化物，或者控制物料和环境中氯离子浓度不超过25×10-6.
4）奥氏体不锈钢使用温度超过525℃时，其含碳量应大于%，否则钢的强度会显着下降。

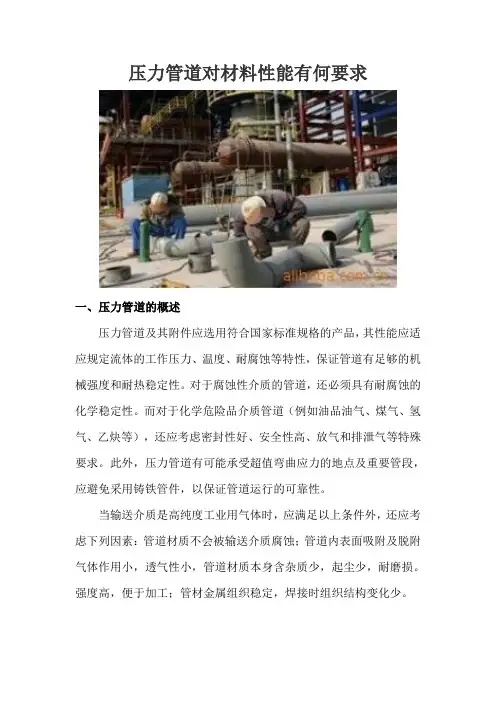

压力管道对材料性能有何要求
压力管道对材料性能有何要求一、压力管道的概述压力管道及其附件应选用符合国家标准规格的产品，其性能应适应规定流体的工作压力、温度、耐腐蚀等特性，保证管道有足够的机械强度和耐热稳定性。
对于腐蚀性介质的管道，还必须具有耐腐蚀的化学稳定性。
而对于化学危险品介质管道（例如油品油气、煤气、氢气、乙炔等），还应考虑密封性好、安全性高、放气和排泄气等特殊要求。
此外，压力管道有可能承受超值弯曲应力的地点及重要管段，应避免采用铸铁管件，以保证管道运行的可靠性。
当输送介质是高纯度工业用气体时，应满足以上条件外，还应考虑下列因素：管道材质不会被输送介质腐蚀；管道内表面吸附及脱附气体作用小，透气性小，管道材质本身含杂质少，起尘少，耐磨损。
强度高，便于加工；管材金属组织稳定，焊接时组织结构变化少。
在有压力的情况下，当温度高于250℃时，不宜采用铜管，当温度高于160℃时，不宜采用铝管。
室外压力管道的管径，除特殊要求外，一般其直径不宜小于25mm，但中压乙炔管道，工作压力为0.02～0.15MPa，管内径不应超过80mm，高压乙炔管道，工作压力为0.15～2.5MPa，管内径不应超过20mm。
乙炔管道不应采用镀锌钢管，不应采用铜及含铜量70%以上的铜合金制作乙炔管道及附件。
凡是同氧气接触的零件、容器和管道，在装配前必须进行严格的脱油处理。
二、压力管道的材质1、常用压力管道的材质与适应温度见表一表一常用压力管道的材质与适应温度2、常用压力管道的规格与公称通径（1）常用无缝钢管的规格与公称通径见表二表二常用无缝钢管的规格与公称通径表二适用介质为热力管道、压缩空气管道、二氧化碳管道等。
（2）氧气、氢气、氮气、乙炔管道常用无缝钢管，壁厚见表三表三氧气、氢气、氮气、乙炔管道常用无缝钢管的壁厚（3）不锈钢无缝钢管常用规格见表四表四不锈钢无缝钢管常用规格3、压力管道管材选择的一般标准压力管道管材的选择首先应根据管道内介质的种类、压力及温度确定管材的技术标准号，确定管材的钢种及钢号，并按照管道安装位置、敷设方式等多项因素进行技术经济比较决定。
压力管道材料-管道材料专业培训教材
能较好的组织，适于压力加工及切削加工。 13 莱氏体：是铸铁或高碳高合金钢中由奥氏体（或
其转变的产物）与碳化物（包括渗碳体）组成的共 晶组织。高温莱氏体以（Ld）表示,低温莱氏体以 （Ld）表示其性能与渗碳体相似，即硬而脆。
参考资料可见铁碳合金状态图有关方面解释。
1390℃ 910℃
第- 9 -页
力和材料耐磨性的指标。硬度的表示方法有布氏硬 度（HB）、洛氏硬度（RC）和维氏硬度（HV）。 根据 经验钢材的硬度与其抗拉强度有如下近似关系：
轧制、正火的低碳钢 бb =0.36HB； 轧制、正火的中碳钢或低合金钢钢
бb =0.35HB； 硬度为 250～400，经热处理的合金钢
бb =0.33HB。 2 弹性变形和塑性变形（见 6.1.5 P281） 构件或物体在外力作用下产生变形，外力除去后 能完全恢复其原有的形状，不遗留外力作用过的任 何痕迹，这种变形称为弹性变形。 构件或物体在外力作用下产生变形，当外力除去 后，构件或物体的形状不能复原，即遗留了外力作 用下的残余变形，这种变形称为塑性变形。 3 加工残余应力产生的原因及对材料性能的影响(见 5.12- P167)
第- 15 -页
后边的数字表示合金元素的平均百分含量，当合金 元素含量小于 1.5％时，只写出元素符号，一般不 标 明 含 量 ； 当 含 量 为 1.5 ～ 2.49 ％ 、 2.5 ～ 3.49 ％·······22.5～23.49％·······时，则在元素后 相应写成 2、3·······23·······表示。例如 40Cr 表示平均含碳量为 0.4％、 Cr 含量小于 1.5％。
第- 14 -页
1 普通碳素结构钢牌号采用屈服点的拼音的第一 个字母”Q”及屈服强度值(Mpa),质量等级（A、B、C、 D、E），脱氧方法（F、b、Z 和 TZ，其中 Z 和 TZ 可省略）等符号表示，按顺序组成牌号。如：Q235AF 表示屈服点≥235Mpa、质量为 A 级的沸腾碳素结 构钢。
管道常用金属材料
2.1 铸铁2.2 碳素钢2.3 合金钢2.4 常用金属材料技术条件标准2常用金属材料介绍压力管道中常用的金属材料的分类、特点、用途和表示方法金属材料:黑色金属：通常指铁和铁的合金有色金属：指铁及铁合金以外的金属及其合金。
黑色金属根据它的元素组成和性能特点分为三大类,即铸铁、碳素钢及合金钢。
2.1铸铁铸铁：含碳量大于2.06％的铁碳合金。
◆真正有工业应用价值的铸铁其含碳量一般为2.5%~6.67%。
◆铸铁的主要成分除铁之外,碳和硅的含量也比较高。
由于铸铁中的含碳量较高,使得其中的大部分碳元素已不再以Fe3C化合物存在,而是以游离的石墨存在。
性能特点：是可焊性、塑性、韧性和强度均比较差,一般不能锻,但它却具有优良的铸造性、减摩性、切削加工性能,价格便宜。
用途：常用作泵机座、低压阀体等材料；地下低压管网的管子和管件。
根据铸铁中石墨的形状不同将铸铁分为灰口铸铁、可锻铸铁和球墨铸铁。
◆灰口铸铁浇铸后缓冷得到的组织为铁素体和游离石墨共存,断口呈灰色，灰口铸铁也因此而得名。
灰口铸铁的各项机械性能均较差,工程上很少使用。
,使石墨以团絮状存在于铸铁组织中,此类铸铁称为可锻铸铁。
性能特点：强度、塑性、韧性均优于灰口铸铁，其延伸率可达12%；但可锻铸铁制造工艺复杂,价格比较高。
◆由于可锻铸铁具有一定的塑性,故"可锻"的名称也由此而出,其实它仍为不可锻。
用途：可锻铸铁在工程上常用作阀门手轮以及低压阀门阀体等。
根据断面颜色或组织的不同,可锻铸铁又分为黑心可锻铸铁、白心可锻铸铁和珠光体可锻铸铁三种。
常用的是黑心可锻铸铁。
,并加入少量的孕育剂以促进石墨化,在浇注后直接获得具有球状石墨结晶的铸铁。
性能特点：球墨铸铁的各项性能指标均优于可锻铸铁，比可锻铸铁价格便宜。
用途：可代替可锻铸铁用在较苛刻条件下。
用途更广泛。
铸铁命名：根据GB9439的规定铸铁的牌号表示方法：2.2碳素钢碳素钢：含碳量小于等于2.06%的铁碳合金称为碳素钢。
