电气控制柜现场通电操作步骤

合集下载

XRZ-25低压电气说明书

XRZ-25低压电气说明书

稀油润滑系统电气操作说明书型号:XRZ-P编号:DK10100-100100-SM销售电话:86-0813*******销售传真:86-0813*******服务热线:86-0813*******http: Email: chuanrun@XRZ(XYZ-P)电气说明 DK10100-100100-SM 1控制设备功能控制柜配套与稀油润滑设备的控制,控制具有两台低压油泵电机、加热器及仪器仪表控制。

两台低压油泵电机一备一用,加热器控制油箱温度,仪器仪表对油系统进行监测和控制。

电控柜采用可编程序控制器以实现自动控制、保护及故障报警功能,并具有与中控室联接的DCS接口。

2 电气原理图(见附件)3 使用环境条件3.1供电电压380V/220V,波动±10%;频率50HZ,波动±1%;3.2环境温度0~40℃,相对湿度小于90%(25℃时);3.3无震动、无腐蚀性气体、无爆炸的环境;3.4 海拔高度≤1000米;4安装4.1 电控柜防护等级:IP44,电控柜应安装在防雨的位置(特殊要求除外),具体位置由用户自行决定,箱体要固定。

4.2 引入电源进线分别接到 U、V、W、N端子上,联接牢固,接地线PE不能与零线N联接在一起,一定要分开联接。

4.3 电动机、加热器的接线:U1、V1、W1……U4、V4、W4,油站接线盒上的端子排号码应一一对应电控柜端子排的号码联接,见附图DK10100-100103, DK10100-100104,联接牢固,线路联接完成,均应仔细核对,不得有误。

4.4 仪器仪表的接线:油站接线盒上的端子排号码应一一对应电控柜端子排的号码联接,见附图DK10100-100103, DK10100-100104,联接牢固,线路联接完成,均应仔细核对,不得有误。

建议联接的控制电缆应≥1mm2。

4.5 电控柜与中控室的联接:去中控室的联线均为无源开关接线,可能号码不一致,应按所需功能对应正确,见附图DK10100-100103,联接牢固,不得乱接,否则在控制上会出现控制错误的可能,线路联接完成,均应仔细核对,不得有误。

电气控制柜操作使用说明

电气控制柜操作使用说明

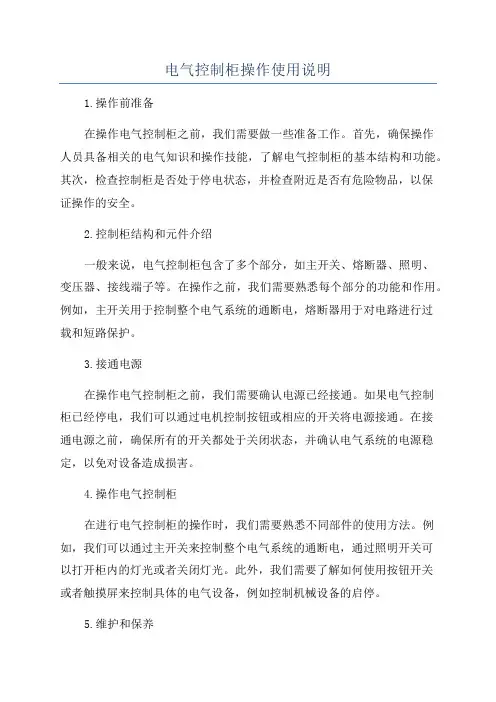

电气控制柜操作使用说明1.操作前准备在操作电气控制柜之前,我们需要做一些准备工作。

首先,确保操作人员具备相关的电气知识和操作技能,了解电气控制柜的基本结构和功能。

其次,检查控制柜是否处于停电状态,并检查附近是否有危险物品,以保证操作的安全。

2.控制柜结构和元件介绍一般来说,电气控制柜包含了多个部分,如主开关、熔断器、照明、变压器、接线端子等。

在操作之前,我们需要熟悉每个部分的功能和作用。

例如,主开关用于控制整个电气系统的通断电,熔断器用于对电路进行过载和短路保护。

3.接通电源在操作电气控制柜之前,我们需要确认电源已经接通。

如果电气控制柜已经停电,我们可以通过电机控制按钮或相应的开关将电源接通。

在接通电源之前,确保所有的开关都处于关闭状态,并确认电气系统的电源稳定,以免对设备造成损害。

4.操作电气控制柜在进行电气控制柜的操作时,我们需要熟悉不同部件的使用方法。

例如,我们可以通过主开关来控制整个电气系统的通断电,通过照明开关可以打开柜内的灯光或者关闭灯光。

此外,我们需要了解如何使用按钮开关或者触摸屏来控制具体的电气设备,例如控制机械设备的启停。

5.维护和保养电气控制柜的维护和保养非常重要,可以延长设备的使用寿命并保证操作的安全。

在操作过程中,我们需要定期清洁控制柜的外壳,确保其保持清洁干燥的状态。

此外,我们还需要检查控制柜内部的连接线缆是否完好,如有损坏需要及时更换。

6.故障排除在使用电气控制柜的过程中,可能会遇到各种故障。

比较常见的故障包括电源故障、短路、过载等。

当遇到故障时,我们首先需要切断电源,并仔细检查故障原因,然后根据情况采取相应的措施进行修复。

总之,电气控制柜的操作使用说明对于确保设备的正常运行和延长设备的使用寿命非常重要。

希望通过本文的介绍,能让用户更好地了解电气控制柜的操作方法,保证操作的安全和有效性。

同时,还要强调操作人员需要具备相关的电气知识和技能,以便更好地应对各种操作和故障排除的情况。

空调电气控制柜

空调电气控制柜

KLC29-1T1KLC40-1T1空调电气控制柜(简统柜)一、概述客车空调电气控制柜是客车空调系统的控制中心,它按设定的程序准确地控制着空调系统的正常工作,完成通风、制暖、制冷的手动或自动运行,整个电路可完成空调系统的供电、控制及保护作用,柜门上的指示灯显示出各种工况或故障现象等。

为了提高整个控制柜的可靠性,主要电器件采用进口产品,大多数器件也都采用国内引进生产线生产的优质产品。

该控制柜是在多种电路形式的基础上,综合分析,并根据实际需要,广泛征求用户意见.部局领导的联合设计小组统一设计的方案。

各生产厂均按统一图纸生产,给用户的使用维修带来极大的方便。

控制柜为落地式结构。

外形尺寸为1 300 mm×700 mm×250 mm(1T1型)。

柜体的后壁有6个安装孔,以便将控制柜安装在车壁上。

柜体前面为2扇对开的柜门,其开度大于90°,开门后有固定装置将门固定,以防止检修时柜门摆动。

门上装有显示各种工况的指示灯及铭牌等。

右门有暗式把手,左门内装有2个插销。

柜门的内侧贴有电气原理图及布线图,以便在使用维修时查阅。

所有电气件(指示灯除外)大部分安装在柜内的1块大安装板上,器件多采用轨道安装方式,以方便更换。

配线用行线槽,各线端用印有线号的热缩管套紧,柜内整齐美观。

温控仪、转换开关及计时器等安装在1块可翻动的小安装板上,检修非常方便。

KLC4O 1T1型空调电气控制柜控制1台KLC40型平底侧出风空调机组工作,供硬卧至餐车或软座车应用。

KLC29 1T1型控制柜控制1台KLC20型空调机组,供软卧车使用。

KLC291T1型与KLC40 1T1型控制柜的电路基本相同,所不同的主要是KLC29型空调机组中只有1台冷凝风机(没有5M),因此两者一起介绍如下。

二、主要技术参数1.型号:KLC40-1T1型(KLC29-1T1型);2.配套空调机组:KLC40 型(KLC29型);3.形式:对开门柜式;4.使用环境温度:-20~+40℃;5.使用环境湿度:≤85%;6.电源:控制回路,单相交流220v、50 Hz;主回路,三相交流380v、50 Hz;7.海拔:≤1500m;8.外型尺寸:1 300 mm×700 mm×250 mm;9.质量:72 kg。

消防控制柜流程

消防控制柜流程

消防控制柜流程
1. 开机
首先,要保证消防控制柜的电源已经接通,然后按下电源开关,等待控制柜自检完成。

2. 建立连接
控制柜开机后,需要通过网络连接方式,与消防设备进行通信。

如果采用无线联网方式,必须先进行wifi设置,同一网络下的设备才能互相通信。

3. 选择场所
在控制柜主界面上,根据需要选择相应场所,如宾馆、商场、医院等,以进入对应的操作界面。

4. 选择设备类型
在对应场所的操作界面上,可选择多个设备类型,如烟感探测器、手动火灾报警器、喷淋系统等,然后再进入对应的控制界面。

5. 设置参数
在控制界面中,可设置相应的警戒参数,如烟雾密度、温度等,也可手动进行喷淋控制,或者手动触发报警器。

6. 确认操作
所有操作完成后,要仔细检查参数及操作是否正确,并确认操作,以保证采取的措施能够发挥作用。

加气站配电室控制柜操作规程

加气站配电室控制柜操作规程

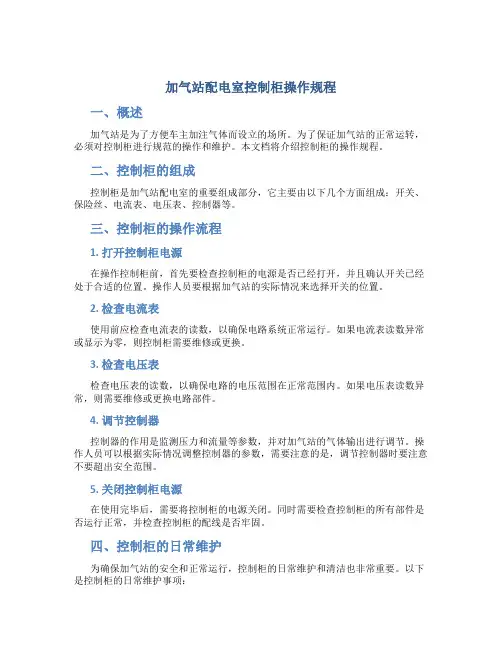

加气站配电室控制柜操作规程一、概述加气站是为了方便车主加注气体而设立的场所。

为了保证加气站的正常运转,必须对控制柜进行规范的操作和维护。

本文档将介绍控制柜的操作规程。

二、控制柜的组成控制柜是加气站配电室的重要组成部分,它主要由以下几个方面组成:开关、保险丝、电流表、电压表、控制器等。

三、控制柜的操作流程1. 打开控制柜电源在操作控制柜前,首先要检查控制柜的电源是否已经打开,并且确认开关已经处于合适的位置。

操作人员要根据加气站的实际情况来选择开关的位置。

2. 检查电流表使用前应检查电流表的读数,以确保电路系统正常运行。

如果电流表读数异常或显示为零,则控制柜需要维修或更换。

3. 检查电压表检查电压表的读数,以确保电路的电压范围在正常范围内。

如果电压表读数异常,则需要维修或更换电路部件。

4. 调节控制器控制器的作用是监测压力和流量等参数,并对加气站的气体输出进行调节。

操作人员可以根据实际情况调整控制器的参数,需要注意的是,调节控制器时要注意不要超出安全范围。

5. 关闭控制柜电源在使用完毕后,需要将控制柜的电源关闭。

同时需要检查控制柜的所有部件是否运行正常,并检查控制柜的配线是否牢固。

四、控制柜的日常维护为确保加气站的安全和正常运行,控制柜的日常维护和清洁也非常重要。

以下是控制柜的日常维护事项:1. 定期检查控制柜的电路部件检查或更换劣质电路部件,确保电路系统始终保持在最佳状态。

2. 清洁控制柜定期对控制柜进行清洁,清除尘土和杂物,确保控制柜保持干燥和清洁状态。

3. 巡视控制柜每周或每月进行一次控制柜的巡视,以确保控制柜运转正常。

五、注意事项1.严禁未经许可未操作控制柜。

2.严禁将喷头直接对准人脸、眼睛等部位。

3.使用时需佩戴安全帽、安全服等安全用具。

4.遇到故障或异常情况时,应及时维修或报警处理。

六、本文档详细介绍了加气站配电室控制柜的组成、操作流程、日常维护和注意事项等方面内容,对确保加气站的安全及正常运行起到了重要作用。

控制柜操作规程

控制柜操作规程

温馨小提示:本文主要介绍的是关于控制柜操作规程的文章,文章是由本店铺通过查阅资料,经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求,还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写,从而已达到各位的需求。

愿本篇控制柜操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新,给大家提供更加优质符合大家需求的文档。

感谢支持!(Thank you for downloading and checking it out!)阅读本篇文章之前,本店铺提供大纲预览服务,我们可以先预览文章的大纲部分,快速了解本篇的主体内容,然后根据您的需求进行文档的查看与下载。

控制柜操作规程(大纲)一、控制柜操作准备1.1操作人员要求1.2操作环境要求1.3操作前检查二、控制柜基本操作流程2.1开机操作2.2关机操作2.3急停操作2.4紧急复位操作三、控制柜设备维护3.1日常巡检3.2定期保养3.3故障排除3.4易损件更换四、控制柜操作注意事项4.1电气安全4.2机械安全4.3操作规范4.4环保与节能五、控制柜操作应急预案5.1突发事件处理流程5.2火灾应对措施5.3电气事故应对措施5.4其他紧急情况处理六、控制柜操作培训与考核6.1培训内容6.2培训方式6.3考核标准与方法6.4持续改进七、附录7.1控制柜操作手册7.2常见故障排除表7.3保养维护记录表7.4安全操作规程及相关法律法规一、控制柜操作准备控制柜操作准备:1.1操作人员要求:操作人员应具备相应的操作资质和经验,了解控制柜的结构、功能和操作方法。

在操作前,操作人员应参加相关的培训和考核,取得操作合格证书。

此外,操作人员应具备良好的身体素质和心理素质,能够适应高空、高温、高压等特殊环境下的作业。

1.2操作环境要求:操作环境应符合国家和行业标准,确保操作的安全性和可靠性。

操作场所应保持整洁、通风良好,照明充足。

在操作过程中,应尽量避免噪声、振动、电磁干扰等影响操作的因素。

通电试运行

通电试运行

通电试运行1.试送电准备试送电前,应先检查送电用的高压配电柜、变压器、低压配电柜及用电设备(如电机、加热器等),打开高压柜内接地刀闸或拆除人为接地线,并检查电缆压接是否牢固;接地是否可靠;变压器及配电柜各相母线间是否有可导电异物,以防相间和对地短路;检查电机及其拖动的机械是否有卡阻,以防电机堵转或重载启动,烧毁电机。

检查完毕后,挂上“有电危险”的警告牌。

变压器检查完毕,关闭干式变压器门;低压柜进行断路器和配电柜上即将送电的回路的断路器应处于分闸位置,其它回路的断路器如不需送电也应处于分闸位置并应悬挂“有电危险,禁止合闸”的警告牌;需试运行的设备旁应有专人值守。

变压器、低压配电柜应在送电前空载运行至少24小时正常后,才能正式投入运行。

当不需要送电时,应将变压器室和低压配电室应上锁,防止非试车人员进入、操作而发生意外。

2.试送电变压器送电应进行不少于3次的冲击合闸试验,每次冲击合闸试验间隔5分钟。

在设备试运行前,应进行试送电,将断路器手柄从分闸位置转到合闸位置后迅速转回分闸位置,反复进行二次,查看电流表读数及指示灯切换情况,并观察有无异常声音、火花闪络和气味。

如无异常,则将所试设备回路的断路器合上并通知试车人员,供电正常,可以试车;如有异常,则应迅速切断电源并通知试车人员,暂停试车,召集有关专业人员分析原因,只有在故障排除后才可重新试送电,严禁在故障排除前强行送电。

3.点动试运行送电完成后,低压配电室内应派专人值守,保证非专业和非试车人员不得擅自进行停、送电操作,并保证在得到试车指挥人员的停电指令后能迅速切断电源,保障人身及设备安全,在设备(电机)旁控制柜(箱)上进行设备启、停操作,在得到的开车指令后,首先进行点动试运行,即将控制回路电源开关合上,按动启动按钮后,迅速放开并按下停车按钮,并观察设备的拖运电机和机械传动部分有无异常,如有异常情况应立即停车,并立即通知试车指挥人员和低压配电室内的留守人员迅速切断主回路电源,以防止故障蔓延。

电气控制柜体及电气设备安装操作规程

电气控制柜体及电气设备安装操作规程

电气控制柜体及电气设备安装操作规程(最新版)编制人:__________________审核人:__________________审批人:__________________编制单位:__________________编制时间:____年____月____日序言下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!并且,本店铺为大家提供各种类型的安全管理制度,如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度,想了解不同制度格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!电气控制柜体及电气设备安装操作规程一、总则本柜体作业规定了低压配电产品的装配的内容与要求,适用于组装的各类低压配电产品如:开关柜、动力箱、配电箱、控制屏、台、母线插接箱。

低压配电柜操作流程

低压配电柜操作流程

低压配电柜操作流程
1. 在操作之前,确保配电柜的电源已经关闭并且断开与电网的连接。

2. 穿戴好必要的防护装备,如绝缘手套、绝缘靴等。

3. 检查配电柜的外观,确保没有损坏或者松动的部件。

4. 打开配电柜的门,找到主断路器,将其打开。

5. 根据需要,将配电柜内部的电源开关打开。

6. 检查配电柜内的电源指示灯,确保电源正常供电。

7. 根据需要,打开配电柜内各个分段开关,使电流得到分配。

8. 检查配电柜内的仪表,确保电流、电压等参数在正常范围内。

9. 操作完成后,关闭配电柜内的各个开关。

10. 关闭配电柜的门,并锁上,以防止他人非法操作。

11. 检查配电柜外的指示灯,确认电源已经关闭并且与电网的连接已经断开。

12. 将使用过的防护装备进行清理和存放。

注意事项:
- 操作过程中要注意安全,防止触电和其他意外事故的发生。

- 操作前要仔细阅读配电柜的操作手册,熟悉其工作原理和操作要点。

- 操作时要注意观察,注意是否有异常情况发生,并及时处理。

- 不要让非专业人员或未经培训的人员操作配电柜,以免发生安全事故。

电气实操控制柜操作规程

电气实操控制柜操作规程

电气实操控制柜操作规程
●实操人员穿戴劳保用品,穿好绝缘鞋。

●实操时至少两人,需有专人负责监护。

●实操拆装元器件时,必须先验电,确认已完全断电后,才能操作。

●元器件、线路安装完毕后,必须做全面检查,防止短路、断路、
漏电,试验台可靠接地、电源绝缘良好,确认正常后方可通电。

●启动时,人要远离电电动机、接触器等,防止发生意外伤人;
●启动后,严禁进行接拆线操作和触碰带电部位、电动机旋转部位。

●正反转试验时,要等待电动机完全停止旋转才能进行反方向启动。

●实操结束后,需关闭电源。

操作控制柜注意事项
●拆装操作时,要使用合适的工具,严禁带电操作,禁止粗暴动作。

●排除故障时,必须在不带电的情况下进行。

●必须带电测量或试验时,注意防护,做好应急准备,测量完毕立
即断电。

●严禁个人私自操作,每次实操完毕后,要将电路恢复至安全状态,
并确认断电。

●由专人定期进行检查、清洁和保养,并做好记录。

KUKA KRC4 机器人初次通电说明文档

KUKA KRC4 机器人初次通电说明文档

2,机器人安全回路接口,接线图根据控制柜型号不同,接线方式也不一样。
(2)KR C4 Compact & KR C4 Smallsize 控制柜:
急停、安全门信号说明:建议接入相应的安全装置里, 如果确定不需要接入,将相应的通道短接即可,如下 所示:
X11接头接线方式: 急停A组:1和2短接 急停B组:10和11短接
这种消息提示,需要我们确认机器人的安全配置。在某些情况下,配置项目下载到机 器人激活时,也会有同样的消息,同样通过确认机器人安全配置来处理。
机器人初次通电——安全配置
安全配置目的:是为了控制柜系统的数据、KSS软件的机器参数与实际机器人一致。 对于初次上电机器人,必须对此进行确认,才能正常操作机器人。步骤如下: 1,登陆到“Safety Maintenance”(安全调试人员):
下:
CCU ·
CC机器人系统的接地,如下图的示例:等电位连接
机器人初次通电——电气连接 10,机器人配套线缆的现场布线,如下图:
机器人初次通电——初次上电 在做好电气连接后,在机器人通电前,必须用万用表测量控制柜的供电大小,确认电 源没有缺相,电压的等级符合机器人对电源的要求,确认完毕后即可通电。
机器人初次通电——安全配置
安全配置目的:是为了控制柜系统的数据、KSS软件的机器参数与实际机器人一致。 对于初次上电机器人,必须对此进行确认,才能正常操作机器人。步骤如下: 3,完成上述两步,示教器界面会弹出“故障排除助手”对话框,选择“机器人或 RDC 存储器首次投入运行”字段,然后单击下面的“现在激活”:
机器人初次通电——电气连接 机器人本体接口图示如下:
机器人初次通电——电气连接
以上为控制柜和机器人的示例接口,控制柜型号和机器人型号不一样,对应接口会略 有差别,但标签会是一样的,请留意。 对应接口的接线及说明如下: 1,X1接头:控制柜供电接口。
