高层施工 建筑物的定位放线
建设工程中的测量放线步骤与方法
建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为：经纬仪。
基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。
施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

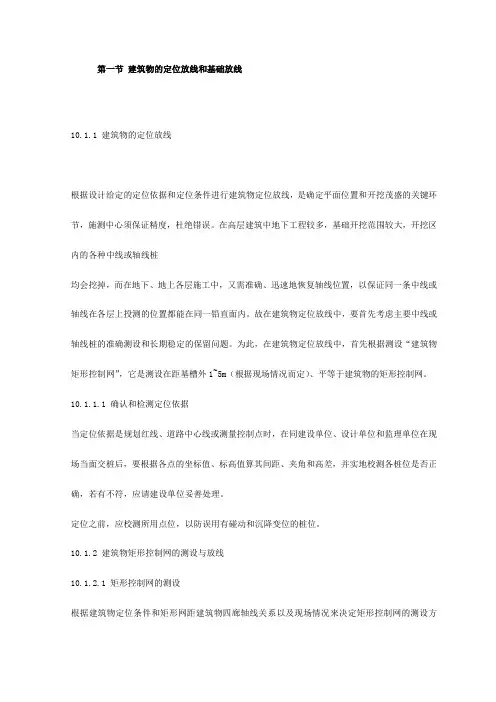

建筑物的定位放线和基础放线
第一节建筑物的定位放线和基础放线10.1.1 建筑物的定位放线根据设计给定的定位依据和定位条件进行建筑物定位放线，是确定平面位置和开挖茂盛的关键环节，施测中心须保证精度，杜绝错误。
在高层建筑中地下工程较多，基础开挖范围较大，开挖区内的各种中线或轴线桩均会挖掉，而在地下、地上各层施工中，又需准确、迅速地恢复轴线位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅直面内。
故在建筑物定位放线中，要首先考虑主要中线或轴线桩的准确测设和长期稳定的保留问题。
为此，在建筑物定位放线中，首先根据测设“建筑物矩形控制网”，它是测设在距基槽外1~5m（根据现场情况而定）、平等于建筑物的矩形控制网。
10.1.1.1 确认和检测定位依据当定位依据是规划红线、道路中心线或测量控制点时，在同建设单位、设计单位和监理单位在现场当面交桩后，要根据各点的坐标值、标高值算其间距、夹角和高差，并实地校测各桩位是否正确，若有不符，应请建设单位妥善处理。
定位之前，应校测所用点位，以防误用有碰动和沉降变位的桩位。
10.1.2 建筑物矩形控制网的测设与放线10.1.2.1 矩形控制网的测设根据建筑物定位条件和矩形网距建筑物四廊轴线关系以及现场情况来决定矩形控制网的测设方法。
10.1.2.2 轴线控制桩的测定在建筑物矩形控制网的四边上，测定建筑物各大角的中线或轴线控制桩（也叫引桩），测设时要以各边的两端控制桩为准，量通尺测定该边上各轴线控制桩线后，再校核各桩间距。
10.1.2.3 大角桩和轴线桩的测定根据各中线、轴线的控制桩测定建筑物各大角和中线、轴线桩，在校测各桩间距和格方后，若高层竖向使用外控法施测时（详见后说明），还要将主要轴线准确地延长建筑物高度以外、能稳定保留桩位的地方，或附近现有建筑物的墙面上。
10.1.2.4 基槽灰线的撒设根据建筑物各轴线桩或控制桩，按基础图撒好基槽灰线。
这项工作精度要求不高，但很容易出差错。
因此，在经自验合格后，必须向建设单位、监理单位或有关部门验线。
施工定位放线详细讲解
03
定位放线方法与步骤
确定基准点
基准点是定位放线的 起始点，其坐标和位 置必须准确可靠。
基准点一般选择在相 对稳定的位置，如建 筑物的角点、道路交 叉口等。
在施工前，应先对基 准点进行校核，确保 其准确性。
确定坐标系与坐标点
根据施工图纸和现场实际情况， 确定合适的坐标系，确保测量 和定位的准确性。
02
定位放线前的准备工作
收集资料与现场勘查
01
收集工程设计图纸、相关规范和标准，了解项目要 求和定位放线精度。
02
对施工现场进行实地勘查，了解现场地形、地貌、 障碍物等实际情况。
03
核实定位依据，确保定位放线准确可靠。
制定定位放线方案
01
根据工程特点和现场实际情况， 制定定位放线方案，明确放线方 法、精度要求和安全措施。
坐标点是基准点的延伸，用于 确定建筑物的具体位置和尺寸。
坐标点应根据施工图纸和基准 点的位置进行计算和确定。
Hale Waihona Puke 使用测量仪器进行定位放线01
根据确定的坐标系和坐标点，使用测量仪器进行定位放线。
02
常用的测量仪器有全站仪、经纬仪、水准仪等，根据实际情况
选择合适的仪器。
在定位放线过程中，应遵循先整体后局部、先控制后碎部的原
这有助于提高施工质量和安全，减少施工事故的发生。
03
降低施工成本
准确的定位放线可以避免因位置偏差导致的返工和设计变更，从而降低
施工成本。此外，通过合理的规划和管理，可以优化施工流程，进一步
提高成本控制的效果。
定位放线的历史与发展
历史回顾
定位放线最早起源于古代的建筑和工程实践中。随着科技的发展和工程建设的需要，定位 放线技术不断得到改进和完善。
高层建筑中定位放线重要性分析及质量管控措施
高层建筑中定位放线重要性分析及质量管控措施摘要：随着现代城镇化建设的飞速发展，高层建筑也取得了突飞猛进的成就。
高层建筑与以往的一般建筑和多层建筑不同，定位放线所要求的精度有大幅度的提升，施工定位放线的方法和所用的测量仪器也与以往有所不同。
本文就高层建筑中定位放线的重要性加以分析，并对其施工质量提出相应的管控措施。
关键词：高层建筑；定位放线；重要性；措施引言定位放线是建筑工程中的首要环节，是根据设计出来的合格图纸要求运用一定的测量技术在地面上或者建筑物上放出所建构件的位置和构件相互之间的尺寸，是建筑工程中的基础性工作。
1高层建筑中定位放线的重要性1.1定位放线重要性总述众所周知，定位放线为工程施工开辟了道路，提供方向。
准确、周密的定位放线工作不但关系到一个工程是否能顺利按图施工，而且还给工程质量提供重要的技术保证，为工程质量检查等工作提供方法和手段。
可以说：如果没有定位放线，工程施工将寸步难行，施工质量将无从谈起。
高层建筑中，由于建筑层数比较多，建筑高度比较高，定位放线的次数也相应增加，层与层之间的放线累积误差也会随之增加，这就要求每次的放线精度提高，避免将来出现所谓的“楼歪歪”“楼斜斜”现象。
1.2定位放线在各施工阶段的重要性（1）定位放线在建筑定位及基础施工阶段的重要性。
在工程开工前，首先把施工图纸上的建筑物在实地进行放样定位，为下一步的施工提供基准。
这一步工作非常重要，关系整个工程质量的成败。
假如在这一环节里出现了差错，那将会造成重大质量事故，带来的经济损失是无法估量。
在施工行业里发生过类似工程质量事故：当高层建筑物建至十层时发现，图纸上建筑物最北边的轴线变成了实建建筑物最南边的轴线，所建建筑物与图纸建筑物位置相差一个楼宽的距离，事故的处理结果是：把已经建到十层的建筑砸掉，再从零开始。
可见建筑物的定位测量是多么的重要。
在基础施工阶段，基础的施工更加需要准确的定位放线技术做保证。
严重的偏差将会导致基础无法承载上部建筑的压力，需要植筋加大基础等处理措施，这不仅造成了经济损失，还改变了原来的受力计算，给建筑物埋下了质量隐患。
1.高层建筑施工测量
高层建筑竖向控制
正倒镜挑直法
适合条件：四廓轴线虽可延长，但不能在延长线上安置经纬仪的情况。 特点：精度高于前两种方法。 第一步： 丙仪器安置在施工层8A上 点，瞄准8S 后，纵转望远 镜，定出8H上点； 第二步： 将仪器移到8H上点上，后 视8A上点后，纵转望远镜， 若前视正照准地面上的轴线 点8N，则两次安置仪器的位 置就都正在8S，8N 轴线上；
1.2 高层建筑标高测量
标高施测要点
(1) 观测时尽量做到前后视线等长； (2) 由±0.000 水平线向下或向上量高差时，所用钢尺应经过检定； (3) 采用预制构件的高层结构施工时，防止偏差积累使建筑物总高度偏差 超限; 措施：在各施工层标高测出后，应根据偏差情况，在下一层施工时 对层高进行适当的调整。 (4) 保证最后竣工测量的精度 为保证竣工时各层标高的正确性，应请建设单位和设计单位明确； 在测定±0.000 水平线和基础施工，如何对待地基开挖后的回弹与整 个建筑在施工期间的下沉影响； 措施： 不少高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留 出来，取得了较好的效果。
适应范围： 适用于场地四周宽阔。
高层建筑竖向控制
第一步： 甲仪器安 置在轴线的 控制桩上 第二步： 后视首层 轴线后； 第三步： 抬起望远 镜将轴线投 测到施工层 上。
高层建筑竖向控制
侧向借线法 定义：可将轴线向建筑物外侧平行移出，俗称借线；
适用范围：场地四周较小，高层建筑四廓轴线无法延长。
第一步： 乙仪器和乙‘ 仪器 是先后安置在借线 上； 第二步：以首层的 借线点为后视，向 上投测； 第三步：将投测视 线为准向内量出借 线尺寸。
要求：当三个点的标高差值小于3 mm时，应取其平均值； 否则应重新引测;
施工放线：定位、基础、主体以及高层建筑
施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
工程施工定位放线技术
工程施工定位放线技术
工程施工定位放线技术是在建筑施工过程中，根据设计图纸和施工要求，利用测量工具和仪器，对建筑物的位置、尺寸和高程进行精确测量和标记的过程。
它是建筑施工的基础工作，对于保证建筑物的质量和精度具有重要意义。
在工程施工定位放线过程中，首先需要对设计图纸进行熟悉和理解，包括建筑物的形状、尺寸、位置和高程等。
然后，根据图纸上的信息，确定建筑物的定位轴线，并在现场进行标注和标记。
定位轴线是建筑物的基本控制线，其他所有构件的位置和尺寸都是以定位轴线为基准进行测量和放线的。
接下来，利用全站仪、经纬仪等测量工具和仪器，对定位轴线进行测量和校核。
测量过程中需要注意仪器的精度和使用方法，以及环境因素对测量结果的影响。
测量结果需要进行记录和计算，以确保测量数据的准确性和可靠性。
在测量和放线过程中，还需要注意与现场其他控制点和高程进行联系和校核。
控制点是施工现场的基准点，用于对测量结果进行验证和校正。
高程是建筑物的重要参数之一，需要精确控制。
通过对控制点和高程的测量和校核，可以确保测量结果的精度和可靠性。
工程施工定位放线技术不仅需要精确的测量和标记，还需要与其他施工环节进行协调和配合。
在放线过程中，需要与施工队伍进行沟通和交底，确保施工人员对放线结果的理解和执行。
同时，还需要对放线结果进行复核和修正，以确保施工过程中的准确性和质量。
总之，工程施工定位放线技术是建筑施工的基础工作，对于保证建筑物的质量和精度具有重要意义。
通过精确的测量和标记，以及与其他施工环节的协调和配合，可以确保建筑物的位置、尺寸和高程符合设计要求，为建筑施工的顺利进行提供保障。
建筑物的定位放线方案
建筑物的定位放线方案1.前期准备：在进行建筑物的定位放线之前，需要进行一些前期准备工作。
首先，需要获得相关的土地使用权和施工许可证。
其次，需要收集相关的地形地貌信息、地理地质资料和地理坐标系统等。
2.基点的选择：在确定建筑物定位放线方案时，首先要选择一个合适的基点，作为整个工程的基准点。
通常情况下，可以选择已知的测量点，例如经过严密测量和校正的国家测量基准点等。
3.确定建筑物的位置：通过实地测量或使用全球定位系统（GPS）等仪器，确定建筑物在地面上的具体位置。
观测数据主要包括建筑物所在地的经纬度、高程、水平距离和倾角等。
4.确定建筑物的朝向：通过测量建筑物所在地的真北角度或使用罗盘等仪器，确定建筑物的朝向。
朝向的选择通常是与周围环境、交通和景观等因素相结合的结果，以使建筑物的朝向最符合使用者的需求。
5.放置放线点：根据建筑物的定位和朝向信息，确定建筑物的放线点。
放线点一般是位于建筑物的四个角点和各个房间或设备的边界线上。
放线点的位置可以通过实地测量和计算确定。
6.控制测量点的选择：在建筑物的定位放线中，还需要选择一些控制测量点，以帮助进行后续的施工和定位控制工作。
控制测量点通常是位于建筑物周围的柱子、墙壁等固定物体上，以确保测量不会受到环境和天气等因素的干扰。
7.放线校核和调整：在完成建筑物的定位放线之后，需要对放线结果进行校核和调整。
校核主要是通过再次测量和计算放线点的位置和方位，以确定放线结果的准确度和可靠性。
如果发现放线结果与设计要求有较大误差，需要重新放线或调整。
8.制作放线图：最后，根据实际放线结果，制作建筑物的放线图。
放线图是一种图形化的表示，用于指导后续施工过程中的定位控制和相关工作。
放线图应包括建筑物的平面布置图、放线点的坐标和方位信息等。
综上所述，建筑物的定位放线方案是一个复杂的过程，需要准确的测量和计算，以确保建筑物的准确定位和控制。
通过选择合适的基点和放线点，并进行校核和调整，可以使建筑物的定位放线结果更加准确和可靠。
施工放线。大致分三个阶段：建筑物定位、基础施工和主体施工
其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段，主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收；在运营管理阶段，是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。
施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少 4 个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
高层建筑施工测量技术重点、难点分析及解决方法
高层建筑施工测量技术重点、难点分析及解决方法建』筑』工f程科高层建筑施工测量技术重点,难点分析及解决方法李兴军王国围(1,鸡西市承工建筑有限公司,黑龙江鸡西1581002,黑龙江正业勘测设计有限公司,黑龙江哈尔滨150000)摘要:针对施工测量技术方面,重点分析了建筑物控制线,建筑物的竖向传递,建筑物的高程控制及沉降与垂直度的观测的施工方法.关键词:控制线;极坐标法;测设;竖向传递;高程控制建筑施工测量是施工的第一道工序,也是一道极为重要的T序.不仅要符合设计图纸本身的平面位置,尺寸,标高等,而且要符合城市规划的要求,目前我国高层建筑日益增多,这些高层建筑在施工中,其层数多,高度高,结构竖向的偏差将直接影响结构受力,因此如何精确地进行建筑轴线测量楼面定位放线及高程控制沉降与垂直度观测是极其重要的问题,对建筑物的平面定位一般采用精确度较高的全站仪或GPS定位仪,可以避免两点间距离因丈量尺本身和外界因素(如风等)而产生的误差.在竖向传递方面采用激光铅垂仪,经纬仪等,在高程控制和沉降观测方面常采用水准仪,在垂直度观测方面常采用经纬仪.1建筑物的定位放线1.1轴线的定位依据根据城市规化部门提供的用地红线点座标,总平面图建筑物外轴线交点的座标.1.2建立施工控制线高层建筑必须建立施工控制网.根据工程建筑特点,形状变化,遵循由总体到局部的原则,为了便于准确地定出建筑物各轴线的相交点,提高测量的精度和进度,根据施工顺序采用极坐标法对每单体方格控制,十字形主轴线的测设,作为定位放线的控制线.建立施工方格控制网必须从整个施工过程考虑.lI3控制线的施测¨¨Ncyx)现总平面0图设计没有给,出建筑物外轴,,,一,.线相交点坐标,故设法计算出建筑物十字主丝兰堡鏊垒塑轴线与用地红线坐标点的关系,这里没法详述该建筑物控制线的施测过程,现介绍极坐标法的施测方法: 用极坐标法测定一点的平面位置时,系在一个控制点上进行,但该点必须与另一控制点通视.根据测定点与控制点的坐标,计算出它们之间的夹角(极角p)与距离(极距s),按B与s之值即可将给定的点位定出.如上图:M,N为控制点,即已知M,N之坐标和MN边的坐标方位角aMN.现在要求根据控制点M测定P点.首先进行内业计算,按坐标反算方法,求出M到P的坐标方位角MP和距离s.计算公式如下:MP=tg一1(yP—yM/xP—xM)S=yP—yM/sinMP=xP—xM]cosMPB=MN—AMP在实地测定P点的步骤:全站仪安置于M点上,把坐标方位角aMp和距离s的数据输入全站仪计算器,以MN为起始边,测设极角B, 和MP方向上的距离s,即得所求点P.当不计控制点M的误差,用极坐标法测定P之点位中误差mp,可按下式进行计算:mp=,/(s2/P2)m2p+m2s式中:mB一测设p角度的中误差;s一控制点至测定点的距离;ms一测定距离s的中误差;2建筑物的竖向传递2.1在承台,地梁混凝土浇筑完成后,地轴线引测至承台混凝土面,按施工图放出有关截面的尺寸线.2.2基础柱混凝土浇捣完成拆模后,根据已有的控制点线,把轴线精确引测到柱的侧面上, 待4-0.00层垫层混凝土施工完成后,在垫层面上弹出各轴线的位置,然后把轴线向内移(一般内移为一整数).经复核无误后,弹出墨线,把相交点做好标记,作为以后放线竖向传递的基准点.2I3以后上面楼层在装模时,应在相应位置留150mmx150mm的传递孑L,以便在室内传递轴线.轴线的传递预留孑L位置见下图.;豫目n位i—鬲赢鬲磊=-2I4竖向传递方法采用激光铅垂仪法,在首层控制点上架设激光铅垂仪,调置仪器对中,整平后启动电源,使激光铅垂仪射出可见的红色光束,投射到上层预留孑L的接收靶上,查看红色斑点离靶心最小之点,此点即为第二层的一个控制点.其余控制点采用同样方法向上传递.然后把控制点与点之间连成直线,向外移动回原来内移的实际尺寸,即还原该轴线.3建筑物的高程控制3.1基坑开挖后,当基坑快要挖到设计标高时,应在基坑的四壁或者坑底边沿及中央打人小木桩,在木桩上引测同一高程的标高,以便根据标点拉线修整坑底和浇捣垫层混凝土.3.2在基础柱,墙钢筋接驳和安装完毕后,把水准点结合每栋建筑物基础的相应标高引测到竖向钢筋上,用红油漆标示,再根据施工图在墙,柱筋相应位置上标出承台面,地梁面等各施工面标高.3.3在拆除模板后,把水准点标高精确引测到柱侧面上并选择便于向上传递的位置作好标记,作为向上传递的控制点.3-4以后每施工一层,用钢尺沿结构边柱或电梯间等位置向上竖直丈量.至少要3处向上引测,以便于相互校核和适应分段施工的需要,引测步骤如下:3.4.1先用水准仪根据控制点或±0.00水平线,在各向上引测处准确地测出相同的起始标高线(一般多测4-1.00米标高线).3.4.2用钢尺沿垂直方向,向上量至施工标高线,作为向上引测的依据.沉降观测点大样图3.4I3将水准仪安置到施工层,校核由下面引测上来的各水平线,误差不得超过4-5mm,在各层抄平观测时,最少应后视两条水平线以作校核.4建筑物的沉降与垂直度观测4.1沉降观测4.1.1沉降观测点的布设和要求观测点的位置与数量,根据建筑物的形状和结构荷重等特点布设,具体布置根据设计要求.对观测点的要求如下:a.观测点本身应牢固稳定,确保点位安全,能长期保存;b.观测点的上部必须为突出的半球形状或有明显的突出之处,与柱身或墙身保持一定的距离.c.要保证在点上能垂直置尺和良好的通视条件.4.1.2沉降观测点的形式与埋设沉降观测点一般埋设在外墙面,高出散水面1米左右,具体做法屺上.4.1I3沉降观测的方法a.为了保证观测成果的正确性,沉降观测应要做到以下四定:固定人员观测和整理成果;固定使用水准仪及水准尺;使用固定的水准点;按规定的日期,方法及路线进行观测.b.确定沉降观测线路并编制观测路线图,进行沉降观测时,因施工或生产的影响,造成通视困难,往往为寻找设置仪器的适当位置而花费时间.在观测前,根据现场进行规划,确定安置仪器的位置,选定若干较稳定的沉降观测点或其他固定作为临时水准点(转点),并与水准点组成环路.最后根据选定的水准点,设置仪器的位置以及观测路线,编制沉降观测路线图,以后每次都按固定的路线观测.但应注意,必须在测定临时水准点高程的同一天(下转l8页)一265一[数标的接整层始米层处直一该起整各各上过在二出,由向超应第划线应高当,定并平均标.时测,水线始取尺确层的高起量钢精科技J术J广J场提高溴化锂吸收式中央空调主机使用寿命的方法王文胜(哈药集团制药总厂.黑龙江哈尔滨150000)摘要:保证溴化锂中央空调主机的使用寿命,是一个非常复杂的系统工程,需要制造商不断努力,提供高质-i-eJ_*_J~产品;也需要空调系统的使用者不断努力,提高管理水平,进行合理有效的维护保养.关键词:溴化艘;中央空调;保养;质量前言提高溴化锂中央空调的使用寿命在中央空调系统中,溴化锂吸收式中央空调主机在投资上占有很大比重.在功能上占有很重要的地位.因此,在其使用寿命周期内,进行性能维护管理,对于整个中央空调系统的稳定,高效运行来说是至关重要的.1影响溴化锂吸收式中央空调主机使用寿命的因素溴化锂吸收式中央空调主机的使用寿命,是指在尽量保证机组出厂时的能力,性能的前提下,机组能够使用的年限.在实际的空调系统中,由于用途,使用场所,年运转时间,负荷率,起停的频率,维护保养状况等各种条件及运转管理的适当与否的不同.其使用寿命有很大区别.要提高溴化锂吸收式中央空调主机的使用寿命,必须a崩以下几方面着手:1.1制造商从优化结构设计,增强自控功能,提高生产工艺水平方面着手,提高主机的可靠性,故障自诊断功能,5l而提高使用寿命.l2使用者应该对溴化锂吸收式中央空调主机以及整个中央空调系统,进行日常及定期的维护保养,防患于未然,从而提高溴化锂中央空调主机的使用寿命,保证整个空调系统的长期高效运行.2从设计,制造方面考虑,提高溴化锂中央空调的使用寿命21从设计,制造角度出发,保证真空度,提高使用寿命真空度是影响溴化锂吸收式中央空调主机使用寿命的主要决定因素,一般是由于抽气不良,机器内漏人空气,机组内部产生的不凝陛气体导致的.机组真空度下降,不但影响使用寿命,还能引起机组能力下降.对于抽气不良及内部产生的不凝性气体,从开发改进抽气装置着手,设计了高性能自动抽气装置,在机组运行时,液流引射装置自动地将机组内不凝气体引入贮气室,通过钯管排出大部分不凝性气体,并且通过抽气泵定期手动抽气, 保证机组的真空度.与以前的单纯通过抽气泵手动抽气的方式相比,使机内真空度的维持性能飞跃性提高.22机组自谚滞劭能的设计,保词渤组的高效运转,提高使用寿命为了保证机组的高效运转,设计人员从机组控制功能考虑,开发计了故障预知及自诊断功能.包括真空状态预知,吸收液浓度预知,燃烧室污垢状态预知,燃烧状态监视诊断,冷却水传热管污垢预知等.吸收式冷温水机控制系统监视机组自身机械的运转状态,使用自诊断机能进行自我诊断.在全负荷范围内,自动分析影响运转效率的原因,发出预知信息,防止效率降低,实现持续高效运转.3从运行使用过程中的维护保养方面考虑,3,1维护保养的必要性空调机器的维护保养,是指对机器出厂时的性能,机能水平尽可能进行保持.维护保养,最大的区别是预防保养和事后保养.预防保养,是通过日常及定期待进行的维护保养(nmlntemanee),经常检查,了解设备的机能及性能,对机器整体及零部件的劣47_At况进行确认,通过有计划的妥当的处理防患于未然.事后保养,是当异常及故障发生后,进行确认和应对.根据情况的严重程度,可能会由于空调停lE运行等的影响,造成建筑物业的停止及使用限制,因而承担很大风险.定期的维护保养,能够将偶发故障降低到最低程度,延缓磨损故障的发生,从而提高机组的使用寿命.另外,通过定期维护保养,能够对机器的振动和噪音,冷暖房性能下降程度,以及大的故障发生前的症状进行及时掌握,防患于未然.因此,从机组的使用寿命和经济陛观来看,通过定期维护保养进行故障预防是非常重要的.32运行过程中的定期维护保养系统运行过程中,造成溴化锂吸收式中央空调主机能力下降的主要原因,是冷却水传热管内壁的污垢,真空度下降,冷媒的损失及污染,吸收液中缓蚀剂的损耗等引起的.因此,应该制定合理的维护保养计划,对以下方面进行严格管理.32.1水质管理对于溴化锂吸收式中央空调主机的使用寿命来说,水质管理非常重要,尤其是冷却水的水质管理.一般来说,蒸发器传热管内的冷水,基本E是使用密闭式循环系统,水质问题较少.而吸收器和冷凝器传热管内的冷却水,大多使用开放式冷却塔,会产生水垢等附着在传热管壁上, 使传热陛能下降,有时还会产生腐蚀,影响机组的运转效率和使用寿命.因此,对于冷却系统,要进行管路系统保养,定期分析水质,进行水质管理加入阻垢剂,防锈剂,灭藻剂等改善水质;定期清洗传热管污垢.试验证明,蒸发器和吸收器容积的2%的不凝性气体,能够使胡组制冷能力下降ltWo,因此必须严格管理机组的真空度,每天观察机组的真空表,定期进行必要的抽真空保养,发现真空度变化较大时,及时进行必要的检修;定期检查真空泵的臭气性能及泵油的乳化状况,最大程度的保证机组的真空度.提高机组的使用寿命.3.22吸收及冷媒的管理作为吸收液的溴化锂水溶液,对钢和铜有腐蚀作用.为了防止腐蚀,在溴化锂溶液中添加了缓蚀剂.缓蚀剂在钢板表面形成防蚀皮膜的过程中,会慢慢地消耗,因此要定期检测吸收液中缓蚀剂.为了提高热交换器的换热效率,制造商会在溴化锂溶液中添加表面活性剂(女口异辛醇)降低表面张力,提高机组的效率及能力.表面活性剂会由于抽气系统的工作而缓慢减少,因此应该定期检测吸收液中表面活剂的浓度,必要时进行补充.另外极少量的冷媒会由于抽气系统而缓慢排了机外.并且,在低温再生器和冷器之问,吸收器和蒸发器之间,以及高温再生器内,装有分离吸收液和冷媒冰蒸气)用的栅板.有时由于压力的突然变化,会引起吸收液飞溅,混入蒸发器,使冷媒比重增大,造成冷媒污染,从而导致冷媒的沸点上升,制冷能力下降.因此,在定期检查冷媒量的同时,还要测定冷媒的比重.必要时补充冷媒,并目进行冷媒净化保养,保证机组的制冷能力,保证机组的运行效率及使用权寿命.3.23空调系统管路及末端的保养举例来说,如果说长期连续运行,而不清扫空调室内机的过滤器和交换器,污垢不断增多,不但空调效率下降,能源消耗也会增加.同时还会使溴化锂中央调主机经常处于高负荷状态下运转,影响机组有作用寿命.因此,必须定期对整个空调系统(包括管路和空调末端),进行必要的清洗,维修,更换损坏部件等维护保养,保证整个空调系统的良好状态,从而提高中央空调主机的作用寿命.结束语综上所述,保证溴化锂中央空调主机的使用寿命,是—个非常复杂的系统工程,涉及到从设计,材料,生产乃至日常的运行,维护,管理~77-h-面面.需要制造商不断努力,提供高质量的主机产品;也需要空调系统的使用者不断努力,提高管理水平,(上接265页)内同时观测其他沉降观测点.c.沉降观测点的首次高程测定,首次观测的高程值是以后各次观测用以比较的依据,如初测精度不够或存在错误,不仅无法补测,而且会造成沉降工作中的矛盾现象,因此必须提高初测精度,故采用N2类型的精密水准仪进行首次测定.同时每个沉降观测点首次高程,应在同期进行两次观测后决定.以后每施工一层,复测一次,直至竣工.工程竣工后的第一年要测4次,第二年测2次,第3年后每年测一次,直测到沉降稳定为止.4.2垂直度观测4-2.1如上图(轴线传递预留孔图)需对工程的八个大角和楼的十个小角进行垂直度观测.4.2.2在施工过程中每层在外墙墙角侧面应弹出轴线的垂直线,利用经纬仪进行观.一18—。
建筑工程施工放线步骤
建筑工程施工放线步骤建筑工程土建施工阶段放线，大概分为建筑物定位、土方开挖、根基施工和主体施工放线等阶段，此外在浅谈一下建筑物沉降观察。
建筑物定位房子建筑工程动工后的第一次放线，建筑物定位参加的人员是：城市规划部门〔部下的丈量队〕及施工单位的丈量人员〔专业的〕，依据建筑规划定位图进行定位，最后在施工现场形成〔起码〕4个定位桩。
放线工具为“GPS〞或“全站仪〞。
土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器丈量放线，前者依据图纸的控制点或现场确立的控制点，在要放线的建筑物根基外周围必定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，而后用勾股定理采纳钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较正确，第一在两控制线上量取尺寸用红铅笔放点，而后两人拉尺，一人摇动能够随意那根线与钢尺的尺寸稳合，而后龙门板上固定施工线，用钢尺重新再校正一次，确认无误后周围挂线、钢尺校核，依据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就能够用石灰粉分别松开挖线了，用水平仪在龙门板上测放控制高程。
后者假如会用经纬仪或全站仪那就简单多了，只需依据图纸的控制点或现场确立的控制点，图纸上的距离、角度关系便可丈量确立详细地点。
根基施工放线建筑物定位桩设定后，由施工单位的专业丈量人员、施工现场负责人及监理共同对根基工程进行放线及丈量复核〔监理人员主假如旁站监察、考证〕，最后放出全部建筑物轴线的定位桩〔依据建筑物大小也可轴线间隔放线〕，全部轴线定位桩是依据规划部门的定位桩〔起码4个〕及建筑物基层施工平面图进行放线的。
放线工具为“经纬仪〞。
根基施工采纳外控法，即打好控制桩，用经纬仪投测轴线。
主体施工放线根基工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
依据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再依据轴线放出柱子、墙体等边线等，每层这样，直至主体封顶。
高层建筑放线测量技巧,不会的赶紧点开学习!
高层建筑放线测量技巧，不会的赶紧点开学习！一、建筑物的定位放线测设前的准备工作1、熟悉图纸。
1）总平面图——建筑物总体位置定位的依据。
2）建筑平面图、基础平面图、基础详细图——施工放线的依据。
3）立面图、剖面图——高程测设的依据。
2、现场踏勘，校核平面、高程控制点。
3、施工场地整理平整和清理施工场地，以便进行测设工作。
4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。
5、仪器和工具对测设所使用的仪器和工具进行检核。
6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。
7、定位方法8.直角坐标法如图1.2为某饭店定位情况。
它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。
9. 极坐标法如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。
定位时可将经纬仪安置在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3 、 4、5，并实量各点间距作为校核。
基础验线时的允许偏差如下 :长度L≤30 m，允许偏差±5 mm。
30 m＜L≤60 m，允许偏差±10 mm。
60 m＜L≤90 m，允许偏差±15 mm。
90 m＜L，允许偏差±20 mm。
轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄。
《工程测量规范》(GB 50026－2022)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002，J 186－2022)关于测量允许偏差检查、验收测量成果。
高层房建工程定位测量放线施工方案
高层房建工程定位测量放线施工方案本工程地下车库层高5.25米，一层公建层高4.9米；标准层层高3.3米，建筑最高75米，剪力墙结构；建筑物高度大，功能齐全，平面布局合理，需建立一个高精度的测量控制网来满足施工要求。
测量复核测量人员进驻施工现场后，首先向业主索要永久性平面和高程控制基准点或红线点，并立即检核基准点的正确性，联合监理工程师对其进行复测；再依据现场总平面图，建筑结构平面图，以及现场踏勘情况实施控制网的测量。
总平面控制网的建立为了整个施工区的受控，提高施工的质量、进度、精度、便利等各方面的需要，防止原始基准点的丢失、破坏，根据业主提供的原始城市控制点，在整个施工区布设总平面施工控制网，根据整个建筑群体的特点，需要建立服务于全施工区的总的测量平面控制网，将各个施工区的控制点层层受控。
首先，通过业主提供的基准点，引测现场总平面控制网。
由于整个施工现场分5个单体，建筑物的平面尺寸比较大，对整个建筑物的控制利用原始城市控制点无法实现，布设现场总平面控制网对整个建筑物的平面控制有相当重要的作用，既能保证建筑物轴线引入，又能在精度方面保证满足规范要求，从而使整个建筑物受控。
在布设总平面控制网时，根据建筑物的特点，将总平面控制点布设在和建筑物周线平行和垂直的部位，以便在施工过程中将总平面控制点引入建筑物内部，减少了轴线的投测次数，也减少了因轴线的二次投测造成的误差，从而有效地防止了误差的积累。
其次，以业主提供的基准点为导线起始边，并和布设的总平面控制点连成一闭合导线，用苏-光OTS612全站仪将各导线点进行连测，边长误差2mm/Km，然后利用DJ2经纬仪，精度为2”，进行内角测量，测回数不小于3测回；另外在测量时考虑到大气对楼面的上网点间距的影响，选测量时间一般在凌晨6点到上午10点，并保证做到同时间、同观测方法、同操作者、同台仪器进行测量，消除偶然误差对测量精度的影响。
外业采集各控制点角度、边长，进行内业数据分析，通过城市控制点A、B的坐标计算出控制网各导线点的坐标，用误差原理进行分析各导线点的点位误差，在测量规范允许范围内对产生的误差进行评差处理。
施工测量员系列（一）——建筑物定位与轴线放样
施工测量员系列（一）——建筑物定位与轴线放样建筑工程的施工测量任务是按照设计的要求，把建筑物的位置测设到地面上。
包括建筑物定位放线、基础工程施工测量、主体结构施工测量、二次围护施工测量等。
一、工程建筑物定位1．根据建筑方格网定位开工前，当地规划部门一般会给定一个坐标点及红线，且待建建筑会与红线平行或者垂直。
此时则可根据建筑物的坐标点和红线，用直角坐标法测设。
如图1-1，建筑物定位点为A，B，C，D，根据各点的坐标值可以计算出AB＝a和AD＝b，a，b分别为建筑物的长、宽，以及MA′，B′N′，和AA′，BB′的距离值。
测设定位点的具体步骤如下所述：1）在方格网点M上安置经纬仪，照准N点，沿视线方向用钢尺量取MA′得A′点，量取A′B′＝a得B′点，然后由B′点沿视线方向量取B′N长度以作校核。
2）移动经纬仪于A′点，照准N点，也称后视N点，向左测设90°，沿这个垂直方向量取A′A得A点，然后量取建筑物的宽度b得D点。
3）安置经纬仪于B′点，同法定出B，C点。
4）校核应用钢尺丈量AB，CD及AD，BC的长度，检查其是否等于建筑物的设计值a和b。
检测距离，其值与设计长度的相对误差不应超过1/2000。
2．根据与原有建筑物的关系定位在建筑区内新建或者扩建建筑物时，一般设计图上都给出新建筑物与已建建筑物或者道路中心线的相互位置关系，如图1-2所示。
拟建建筑物轴线AB在已建建筑物轴线MN的延长线上，可用延长直线法定位，如图1-2（a）。
具体操作步骤如下：第一步，作MN的平行线M′N′，即沿已建建筑物PM与QN墙面向外拉细线，量出MM′＝NN′＝a，由此可以在地面上定出M′和N′两点；第二步，在M′点安置经纬仪照准N′点，在其视线方向按照图纸所给定的NA和AB距离值，从N′点用钢尺量距依次定出A′，B′两点；第三步，分别在A′和B′点上安置经纬仪，测设90°，于相应的垂线上测设给定距离值a，AC和a，BD，从而定出A，C点和B，D点。
建筑物定位与放线—高层钢结构轴线投测及高程传递
一、外控法
